水泥混凝土试模砂浆试模校验规程

混凝土立方体试模、抗折试模、砂浆试模校验方法1范围1.1本方法适用于新购或使用中的混凝土立方体试模、抗折试模、砂浆试模的校验。

1.2砂浆试模系用于按《建筑砂浆基本性能试验方法》JGJ/T70-2009测定砂浆的强度试验制作模具。

混凝土立方体试模、抗折试模系用于按《普通混泥土力学性能试验方法》GB/T50081-2002测试混凝土力学性能试验制作试件的试模。

同时也参考《公路工程水泥及水泥混凝土试验规程》JTG E30-2005中的要求。

2技术要求2.1混凝土立方体试模2.1.1混凝土试模有铸铁或钢制成，内表面应机械加工平整光滑，并不应有任何砂眼或缺陷，使用中的试模无明显变形、锈蚀、组合密贴。

2.1.2试模尺寸，见表029-1所示。

表029-1 混凝土抗压试模尺寸2.1.3试模5个内表面不平度，每100mm不超过0.05mm。

2.1.4组装后各相邻面的不垂直度不应超过±0.3o。

2.2混凝土抗折试模2.2.1试模尺寸，如表029-2所示。

表029-2 混凝土抗折试模尺寸2.2.2混凝土试模内表面应平整光滑，并不应有任何砂眼或缺陷。

2.2.3试模4个内表面不平整度，每100mm不超过0.05mm。

2.2.4组装后各相邻面的不垂直度不应超过±0.3o。

2.3砂浆试模2.3.1砂浆试模内表面应平整度光滑，并不应有任何砂眼或缺陷。

2.3.2试模尺寸为边长70.7mm±0.2mm2.3.3试模5个内表面不平整度，每70.7mm不超过0.05mm。

2.3.4组装后各相邻面的不垂直度不应超过±0.5o。

3校验项目3.1外观。

3.2测量试模的棱边长（内部尺寸）。

3.3测量直角的偏差范围。

3.4不平整度。

4环境条件和校验用标准器具4.1环境条件温度20℃±10℃，环境相对湿度不大于85%，校验现场周围应清洁，无影响工作的振动和腐蚀性气体存在。

4.2校验用标准器具4.2.1钢直尺：量程500mm，分度值1mm。

混凝土试模自校规程一：正式风格一、引言混凝土试模是建筑工程中的重要环节，为确保试件制作的准确性和一致性，制定本规程进行自校。

本规程适用于试块的制作和试验。

二、试模材料的准备1.混凝土材料：根据项目要求选择合适的水泥、骨料和矿渣粉等混凝土材料，并进行细度模数、黏度和比表面积等测试。

2.模具：选择适当的模具，要求模具内表面光滑，不得有明显划痕、凹凸和破损。

三、试模前的准备工作1.清洁模具：将模具进行清洁，并确保模具内没有杂物和附着物。

2.浸模：将模具放入水中浸泡，保持20～30min，以确保模具充分湿润。

3.除气：将模具放在振动台上，对模具进行振动，以排除混凝土中的气泡。

4.浇筑混凝土：将混凝土均匀倒入模具，同时用振动器进行振动，以确保混凝土充实到每个角落。

四、试块的养护1.拆模：混凝土浇筑2小时后，可进行试块的拆模。

2.养护：试块拆模后，将试块放入养护槽中进行养护，养护时间为28天。

3.水养护：试块养护前需进行水养护，保持试块表面湿润，每天用湿布覆盖试块，避免过早失水。

五、试验前的准备工作1.试块尺寸测量：使用尺子和千分尺测量试块的尺寸，包括长度、宽度和高度。

2.试块质量检验：使用天平测量试块的质量，确保符合规定的质量要求。

3.试块标识：在试块上标注清晰的标识，包括试块编号、制作日期和制作人员等信息。

六、试验方法1.试块抗压强度试验：采用万能试验机进行试验，按照规定的加载速率进行加载，记录试块的破坏载荷和破坏形态。

七、自校记录1.记录编制：对每个试块进行记录，包括试块编号、尺寸、质量、制作日期和试验结果等信息。

2.自校评估：根据自校记录进行评估，对试块的制作和试验过程进行分析和总结。

八、附件1.混凝土试模自校记录表本文所涉及的法律名词及注释：1.混凝土：指由水泥、骨料和矿渣粉等材料经过一定比例混合而成的坚固材料。

2.模具：用于制作混凝土试块的装置，具有一定形状和尺寸的容器。

3.养护：指保持混凝土试块在一定温度和湿度条件下，以促进混凝土的充分硬化和强度发展。

砂浆试模校验规范
1、目的
1.1本方法适用于新制或使用中的砂浆试模的校验。

1.2砂浆试模是用于砂浆试验制件，待砂浆龄期到后进行机械强度等物理性能试验。

1.3校验方法的编写依据：JTGE30-2005之T0570-2005的相关要求。

2、技术要求
2.1试模在组装和成型试件时不得产生变形。

2.2试模结构应保证组装时试模侧板能正确定位，整个试模必须连结紧密，紧固可靠。

2.3试模侧板、端板等应有足够的定位面，拆下的零部件应具有互换性。

2.4试模的内表面应机械加工，其不平度应为每100mm不超过0.05mm，组装后各相邻面的不垂度不应超过±0.5°。

3、校验方法：
3.1尺寸测量
试模内部尺寸采用钢直尺进行测量。

3.2垂直度测量
垂直度应采用游标万能角度尺测量。

3.3用钢直尺与塞尺，测量试模内表面的不平整度。

3.4外观校验
外观校验，应地明亮处目测。

4、校验用参考仪器
4.1钢直尺
4.2游标万能角度尺和塞规
5、校验合格后方能使用。

6、校验周期1年，或对试验结果有疑问时，应不定期校验。

7、记录：
砂浆试模校验记录。

砂浆试模校验记录。

水泥及混凝土试模检定规程1 范围本规程适用于水泥及混凝土试模的首次检定、后续检定和使用中检验。

2 概述水泥及混凝土试模（以下简称试模）是用于成型水泥、砂浆和混凝土标准试件的专用仪器，所成型的试件可用于进行水泥、砂浆和混凝土的抗压强度、抗折强度及其它物理性能试验。

该仪器按结构形式可分为立方体或长方体型、圆柱或圆锥型，按用途可分为水泥胶砂试模、水泥胶砂流动度试模、水泥胶砂耐磨性试模、砂浆试模、混凝土抗压试模、混凝土抗折试模、混凝土劈裂抗拉试模、混凝土轴心抗压试模、混凝土轴心抗拉试模、混凝土抗压弹性模量试模、混凝土抗折弹性模量试模、混凝土抗磨试模和混凝土抗渗试模，立方体或长方体型试模可分为单联和三联，圆柱或圆锥型分为整体型和对开型。

单联立方体或长方体型试模由侧板和底座组成，三联长方体型试模由端板、隔板和底座组成，密封试模由侧板、盖板和底座或端板、隔板、盖板和底座组成。

3 计量性能要求3.1 立方体或长方体型试模内腔尺寸及误差立方体或长方体型试模内腔尺寸及误差见表1。

圆柱或圆锥型试模内腔尺寸及误差见表2。

试模的形状和位置误差见表3。

4 通用技术条件4.1 外观4.1.1 应有清晰的铭牌，标有试模名称、规格型号、制造厂名、出厂日期和出厂编号，侧板、端板、隔板和底板等均应有编号。

4.1.2 试模内壁应光滑、不得有明显砂眼、裂纹及划伤等，外壁应无毛剌。

4.2 组装4.2.1 组装和成型试件时，试模不得变形。

振动时不得松动和漏浆。

4.2.2 组装后试模连接面的缝隙不大于0.2mm，端板和隔板间缝隙不大于0.4mm。

4.3 质量胶砂试模质量应为（6.0～6.5）kg。

4.4 表面粗糙度3.2。

试模内壁表面粗糙度Ra5 计量器具控制计量器具控制包括：首次检定、后续检定和使用中检验。

5.1 检定条件5.1.1 环境条件5.1.1.1 温度：0～40℃。

5.1.1.2 相对湿度：不大于90%。

5.1.1.3 检定应在周围无影响测量的振动的环境下进行。

混凝土试模自校检定规程混凝土试模自校检定规程本规程适用于新制造和使用中的混凝土试模的检定。

㈠概述混凝土试模是水泥混凝土强度试验方法中成型试体用的模型，其结构尺寸应符合《混凝土试模》（JC3019-1994）的要求。

㈡技术要求1．试模应有足够的刚度，能承受试件成型振捣时产生的压力而不致变形，内壁应平整、光洁，表面无残损、气孔、锈蚀等缺陷，紧固螺旋应有效，组装后接缝应符合规定。

2．非圆柱体试模：⑴试模内部尺寸允许偏差：±0.2%，且不得大于1mm。

⑵各相邻面应相互垂直，相邻面的夹角应在90°±0.3°内。

⑶试模内表面应把刨光磨光，粗糙度Ra=3.2μm.⑷试模试件承压面的平面度公差不得超过0.0005d(d为边长)。

⑸组装后，连接面缝隙不大于0.2mm3．圆柱体试模⑴试模内径误差应小于d/200，且小于1mm；高度误差应小于h/100，且小于1mm。

⑵圆筒纵轴与底板的应垂直，允许公差±0.5°。

⑶试模底板平面度公差不得超过0.02mm.㈢检验用器具1．深度游标卡尺：读数精度0.02mm。

2．钢直尺：量程300mm，分度值1mm；量程1000mm，分度值1mm。

3．游标角度尺： 0-320°读数精度2′（0.033°）4．塞尺：一组（0.2mm--2mm）。

5．表面粗糙度标准样块。

㈣检验项目和检定方法1．试模内部尺寸的检定非圆柱体试模用读数精度为0.02mm的三用游标卡尺检查，其长度应在宽度方向上取两个位置测量两个数值，取平均值；宽度应在长度方向上的两个端部测量2个数值，取平均值；深度也在长度方向上的两个端部测量2个数值，取平均值。

圆柱体试模用读数精度为0.02mm的三用游标卡尺检查，试筒内径分上端、下端分别检查，检查时按每转动120°角度测定直径一次，取平均值；高度在试筒内径十字对称的4个方向上量取，取平均值。

混凝土试模自校检验规程本规程适用于新购入或使用中的混凝土、砂浆抗压强度试模的自校检验。

1.总则1.1混凝土、砂浆立方体试模应符合JG3019—1994《混凝土试模》标准要求，用于制作混凝土试件的模具，自校周期为半年。

1.2用于混凝土、砂浆试模自校检验专用计量器具,应由计量管理人员保管，且周期检定必须合格。

2.技术要求2.1外观要求2.1.1混凝土试模的所有外表面应光洁、无毛刺、无粘砂、无伤痕。

2.1.2混凝土试模组装后,内表面应作防锈处理。

2.2混凝土试模内表面（工作面）应光滑平整，不得有砂眼、裂纹及划伤。

2.3混凝土组装后尺寸误差2.3.1混凝土试模组装后内部尺寸误差不应大于公称尺寸的±0.2%,且不应大于±1㎜。

2.3.2混凝土试模组装后其相邻面之间的夹角为直角,直角误差不应大于±0.3°。

2.3.3混凝土试模侧板、端板、隔板内表面的平面度误差，每100㎜不应大于0.04㎜,底板上表面的平面度误差每100㎜不应大于0.06㎜。

2.3.4混凝土试模组装后,其连接面的缝隙不得大于0.2㎜,隔板与侧板的缝隙不得大于0.4㎜。

3.检验用标准器具3.1刀口平尺,精度为0级, 应大于试模内表面对角线的长度。

3.2刀口直角尺, 精度为0级。

3.3、电子数显游标卡尺，0～300㎜,分度值0.04㎜；3.4电子数显深度游标卡尺, 0～300㎜,分度值0.04㎜。

3.5塞规,0.02～0.5㎜,长度150㎜。

3.6用于混凝土试模自校检验的专用计量器具由计量管理人员保管，且周期检定必须合格。

4.检验方法4.1尺寸测量：试模两相对面侧板内表面的距离，用游标卡尺对称测量，高度用深度游标卡尺对称测量。

每个边长上取三个测点。

4.2垂直度测量：垂直度用刀口直角尺和塞规测量。

侧板各相邻面的垂直度在其高度1/2测量，侧板与底板上表面的垂直度，应在侧板长度方向1/2处测量。

4.3平面度测量：试模侧板的平面度用刀口平尺和塞规测量，刀口平尺的长度,应大于立方体试模内表面对角线的长度。

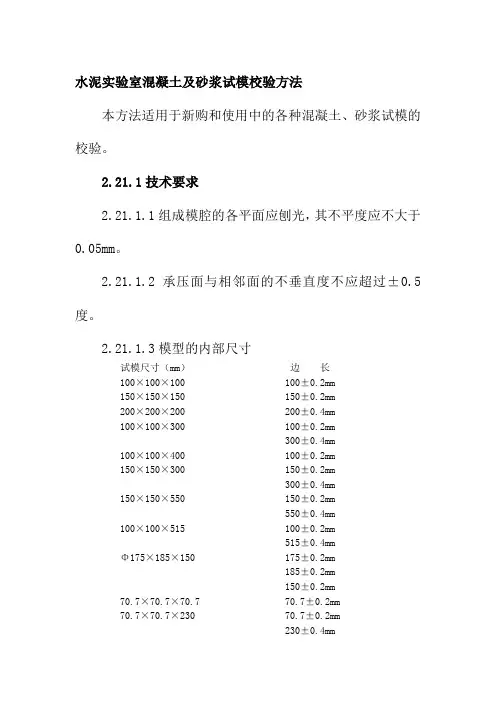

水泥实验室混凝土及砂浆试模校验方法本方法适用于新购和使用中的各种混凝土、砂浆试模的校验。

2.21.1技术要求2.21.1.1组成模腔的各平面应刨光，其不平度应不大于0.05mm。

2.21.1.2承压面与相邻面的不垂直度不应超过±0.5度。

2.21.1.3模型的内部尺寸试模尺寸（mm）边长100×100×100 100±0.2mm150×150×150 150±0.2mm200×200×200 200±0.4mm100×100×300 100±0.2mm300±0.4mm100×100×400 100±0.2mm150×150×300 150±0.2mm300±0.4mm150×150×550 150±0.2mm550±0.4mm100×100×515 100±0.2mm515±0.4mmΦ175×185×150 175±0.2mm185±0.2mm150±0.2mm70.7×70.7×70.7 70.7±0.2mm70.7×70.7×230 70.7±0.2mm230±0.4mmΦ70×100×61（水泥胶砂流动度试模） 70±0.2mm100±0.2mm61±0.2mmΦ36×60×60（水泥净浆流动度试模） 36±0.2mm60±0.2mm60±0.2mmΦ152×170（承载比试筒） 152±0.3mm170±0.3mmΦ100×180（无侧限试模） 100±0.2mm180±0.3mmΦ50×130（无侧限试模） 50±0.1mm130±0.2mmΦ150×230（无侧限试模） 150±0.2mm230±0.2mm2.21.2校验项目及仪器2.21.2.1校验项目（1）外观检查（2）试模内部尺寸的测量2.21.2.2校验用仪器（1）万能角度尺（2）游标卡尺：量程200mm，分度值0.02mm。

水泥胶砂试模自检校验方法一、技术要求1、产品应有铭牌，其中包括型号、规格、制造厂、出厂编号及出厂日期等。

2、应有产品合格证和产品说明书。

3、试模的侧板和端板应由质硬钢材制造，底座可用铸铁或铸钢制造，组装后试模的有效尺寸应符合下表规定：试模尺寸允许偏差值4、试模的内表面应光滑平整,不平整度误差应不大于试模边长的0.05%。

5、试模组装后，各相交面应垂直，偏差不大于1°。

6、试模组装应紧密，在试件成型时不出现漏浆现象。

二、校验项目及条件1、校验项目（1）外观（2）试模尺寸（3）试模内表面平整度（4）试模垂直度（5）试模漏浆检查2、校验用器具（1）游标卡尺：量程300mm，分度值0.02mm。

（2）钢直尺：量程300mm，分度值1.0mm。

（3）塞尺：厚度0.2~2mm。

（4）万能角度尺：量程360°，分度值5′。

三、校验方法1、按技术要求对试模的外观和资料进行检查。

2、用游标卡尺对试模的有效尺寸进行测量。

3、用钢直尺和塞尺对试模内表面、端板和底座进行平整度测量。

4、用万能角度尺对组装后的试模进行垂直度测量。

5、将装满水泥胶砂的试模按水泥胶砂强度检验方法的操作步骤在振动台上振动30s，检查是否有漏浆现象。

四、校验结果处理全部项目均符合技术要求为合格。

五、校验周期、记录与证书校验周期为12个月，。

校验记录格式见下表，校验证书格式见附录Ⅰ。

送检单位总监办中心试验室仪器编号校验号001送检单位总监办中心试验室仪器编号校验号002送检单位总监办中心试验室仪器编号校验号003送检单位总监办中心试验室仪器编号校验号004送检单位总监办中心试验室仪器编号校验号005送检单位总监办中心试验室仪器编号校验号006校（检）证书LHZLJL-3（2009）第001号仪器名称水泥胶砂试模型号/出厂编号/送校（校）单位总监办中心试验室校（验）验结论合格校（检）验日期2009年11月05日校（检）验周期12个月有效日期2009年11月05日至2010年11月04日校（检）验员：检验员：校（检）验单位（章）校（检）证书LHZLJL-3（2009）第002号仪器名称水泥胶砂试模型号/出厂编号/送校（校）单位总监办中心试验室校（验）验结论合格校（检）验日期2009年11月05日校（检）验周期12个月有效日期2009年11月05日至2010年11月04日校（检）验员：检验员：校（检）验单位（章）校（检）证书LHZLJL-3（2009）第003号仪器名称水泥胶砂试模型号/出厂编号/送校（校）单位总监办中心试验室校（验）验结论合格校（检）验日期2009年11月05日校（检）验周期12个月有效日期2009年11月05日至2010年11月04日校（检）验员：检验员：校（检）验单位（章）校（检）证书LHZLJL-3（2009）第004号仪器名称水泥胶砂试模型号/出厂编号/送校（校）单位总监办中心试验室校（验）验结论合格校（检）验日期2009年11月05日校（检）验周期12个月有效日期2009年11月05日至2010年11月04日校（检）验员：检验员：校（检）验单位（章）校（检）证书LHZLJL-3（2009）第005号仪器名称水泥胶砂试模型号/出厂编号/送校（校）单位总监办中心试验室校（验）验结论合格校（检）验日期2009年11月05日校（检）验周期12个月有效日期2009年11月05日至2010年11月04日校（检）验员：检验员：校（检）验单位（章）校（检）证书LHZLJL-3（2009）第006号仪器名称水泥胶砂试模型号/出厂编号/送校（校）单位总监办中心试验室校（验）验结论合格校（检）验日期2009年11月05日校（检）验周期12个月有效日期2009年11月05日至2010年11月04日校（检）验员：检验员：校（检）验单位（章）。

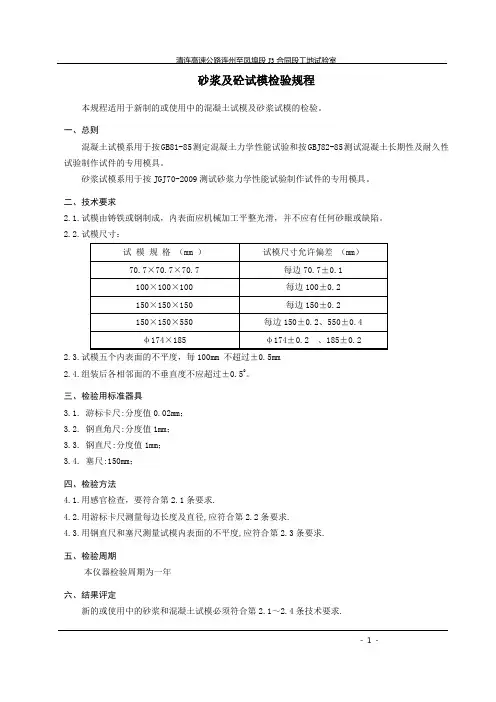

砂浆及砼试模检验规程
本规程适用于新制的或使用中的混凝土试模及砂浆试模的检验。

一、总则
混凝土试模系用于按GB81-85测定混凝土力学性能试验和按GBJ82-85测试混凝土长期性及耐久性试验制作试件的专用模具。

砂浆试模系用于按JGJ70-2009测试砂浆力学性能试验制作试件的专用模具。

二、技术要求
2.1.试模由铸铁或钢制成，内表面应机械加工平整光滑，并不应有任何砂眼或缺陷。

2.2.试模尺寸：
2.3.试模五个内表面的不平度，每100mm 不超过±0.5mm
2.4.组装后各相邻面的不垂直度不应超过±0.50。

三、检验用标准器具
3.1. 游标卡尺:分度值0.02mm；
3.2. 钢直角尺:分度值1mm；
3.3. 钢直尺:分度值1mm；
3.4. 塞尺:150mm；
四、检验方法
4.1.用感官检查，要符合第2.1条要求.
4.2.用游标卡尺测量每边长度及直径,应符合第2.2条要求.
4.3.用钢直尺和塞尺测量试模内表面的不平度,应符合第2.3条要求.
五、检验周期
本仪器检验周期为一年
六、结果评定
新的或使用中的砂浆和混凝土试模必须符合第2.1～2.4条技术要求.
七、附表
砂浆抗压试模检验记录表
混凝土抗压试模（150*150*150）检验记录表混凝土抗折试模检验记录表
混凝土抗渗试模检验记录表
混凝土抗压试模（100*100*100）检验记录表。
