家庭室内暗线安装方法图及注意事项,让电线安装的更加合理!

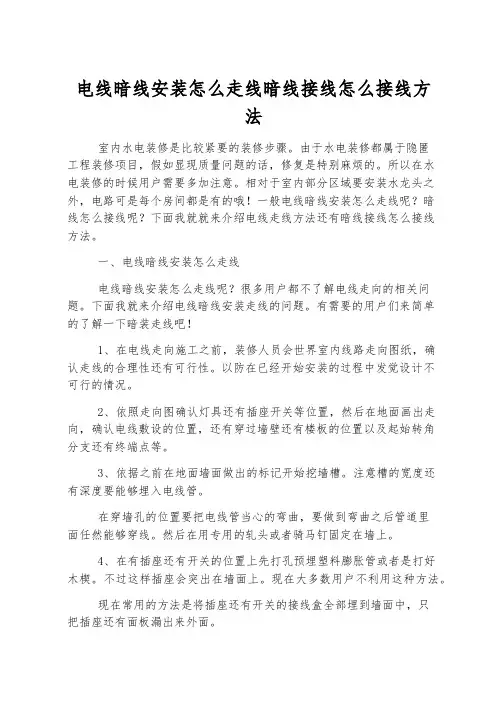

电线暗线安装怎么走线暗线接线怎么接线方法室内水电装修是比较紧要的装修步骤。

由于水电装修都属于隐匿工程装修项目，假如显现质量问题的话，修复是特别麻烦的。

所以在水电装修的时候用户需要多加注意。

相对于室内部分区域要安装水龙头之外，电路可是每个房间都是有的哦！一般电线暗线安装怎么走线呢？暗线怎么接线呢？下面我就就来介绍电线走线方法还有暗线接线怎么接线方法。

一、电线暗线安装怎么走线电线暗线安装怎么走线呢？很多用户都不了解电线走向的相关问题。

下面我就来介绍电线暗线安装走线的问题。

有需要的用户们来简单的了解一下暗装走线吧！1、在电线走向施工之前，装修人员会世界室内线路走向图纸，确认走线的合理性还有可行性。

以防在已经开始安装的过程中发觉设计不可行的情况。

2、依照走向图确认灯具还有插座开关等位置，然后在地面画出走向，确认电线敷设的位置，还有穿过墙壁还有楼板的位置以及起始转角分支还有终端点等。

3、依据之前在地面墙面做出的标记开始挖墙槽。

注意槽的宽度还有深度要能够埋入电线管。

在穿墙孔的位置要把电线管当心的弯曲，要做到弯曲之后管道里面任然能够穿线。

然后在用专用的轧头或者骑马钉固定在墙上。

4、在有插座还有开关的位置上先打孔预埋塑料膨胀管或者是打好木楔。

不过这样插座会突出在墙面上。

现在大多数用户不利用这种方法。

现在常用的方法是将插座还有开关的接线盒全部埋到墙面中，只把插座还有面板漏出来外面。

5、在穿线的时候，比较正规的做法就是用钢丝先穿过去，然后在将电线拉过去。

在家庭装修中可以直接把电线穿到护套管中，不过在转弯的地方会比较难通过去。

所以常用的方法就是在放塑料管的时候同时也把电线穿好，或者在塑料管中先预穿一根铅丝备用。

6、等电线全部穿好之后，和开关还有插座灯具连接好进行通电测试。

确认全部的插座线路全部通电就可以将之前凿过的墙面还有地面使用水泥砂浆修补平整就可以了。

二、暗线接线怎么接线方法暗线接线怎么接呢？很多用户不了解暗线接线的方法。

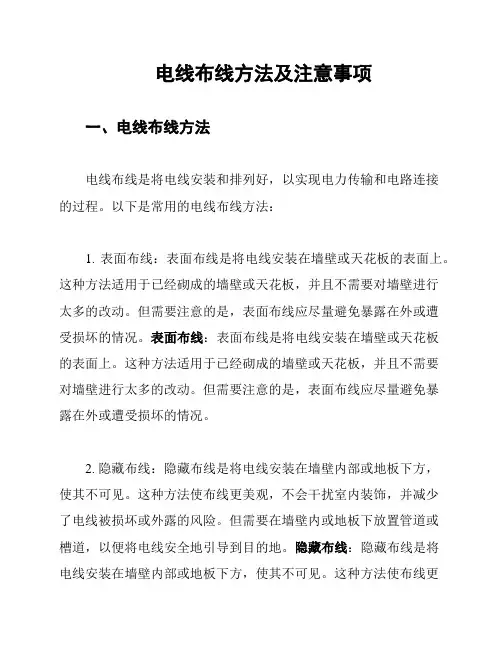

电线布线方法及注意事项一、电线布线方法电线布线是将电线安装和排列好，以实现电力传输和电路连接的过程。

以下是常用的电线布线方法：1. 表面布线：表面布线是将电线安装在墙壁或天花板的表面上。

这种方法适用于已经砌成的墙壁或天花板，并且不需要对墙壁进行太多的改动。

但需要注意的是，表面布线应尽量避免暴露在外或遭受损坏的情况。

表面布线：表面布线是将电线安装在墙壁或天花板的表面上。

这种方法适用于已经砌成的墙壁或天花板，并且不需要对墙壁进行太多的改动。

但需要注意的是，表面布线应尽量避免暴露在外或遭受损坏的情况。

2. 隐藏布线：隐藏布线是将电线安装在墙壁内部或地板下方，使其不可见。

这种方法使布线更美观，不会干扰室内装饰，并减少了电线被损坏或外露的风险。

但需要在墙壁内或地板下放置管道或槽道，以便将电线安全地引导到目的地。

隐藏布线：隐藏布线是将电线安装在墙壁内部或地板下方，使其不可见。

这种方法使布线更美观，不会干扰室内装饰，并减少了电线被损坏或外露的风险。

但需要在墙壁内或地板下放置管道或槽道，以便将电线安全地引导到目的地。

3. 开槽布线：开槽布线是在墙壁表面切割一个槽，并将电线放置在槽内，然后再用石膏或填料将槽封闭。

这种方法可使电线完全隐藏，不占据额外空间，并且不破坏整个墙壁。

但需要专业工具和技巧来进行开槽操作，并确保槽内电线的安全性。

开槽布线：开槽布线是在墙壁表面切割一个槽，并将电线放置在槽内，然后再用石膏或填料将槽封闭。

这种方法可使电线完全隐藏，不占据额外空间，并且不破坏整个墙壁。

但需要专业工具和技巧来进行开槽操作，并确保槽内电线的安全性。

4. 地面布线：地面布线是将电线安装在地面下，一般适用于室外或需要横跨大面积区域的场所。

此方法需要使用电缆或电线槽，以便将电线安全地埋入地下，并保护电线不受损坏。

地面布线：地面布线是将电线安装在地面下，一般适用于室外或需要横跨大面积区域的场所。

此方法需要使用电缆或电线槽，以便将电线安全地埋入地下，并保护电线不受损坏。

线路暗敷墙面很美观，图解暗敷管内穿线的施工方法
一、穿线要求
1、盒、箱内清洁无杂物，护口、护线套管齐全导线排列整齐，并留有适当的余量。

导线颜色、规格选择正确，导线切削不得伤线芯，预留长度适宜、预留长度取1.2mm为宜。

2、户内照明相线为红色（三联开关控制线白色、黄色、和绿色）黄绿双色为接地线白色为照明控制线
二、施工工艺流程
三、穿带线
穿带线的目的是检查管路是否畅通，管路的走向及盒、箱的位置。

带线一般均采用细钢丝，先将钢丝的一端弯成不封口的圆圈，再将带线穿入管路内。

穿带线受阻时，应用两根钢丝在管路两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。

四、穿导线
首先确定导管内的导线根数和颜色，然后将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位。

两人穿线时，应配合协调，一拉一送。

五、接头包扎
首先用PVC绝缘胶带从导线接头处始端的完好绝缘层开始，缠绕1～2个绝缘带幅宽度，再以半幅宽度重叠进行缠绕。

在包扎过程中应尽可能的收紧绝缘带。

最后在绝缘层上缠绕1～2圈后，再进行回缠。

采用PVC绝缘胶带包扎时，应将其拉长2倍后再进行缠绕。

然后再用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端应用黑联布封严密。

六、图纸说明。

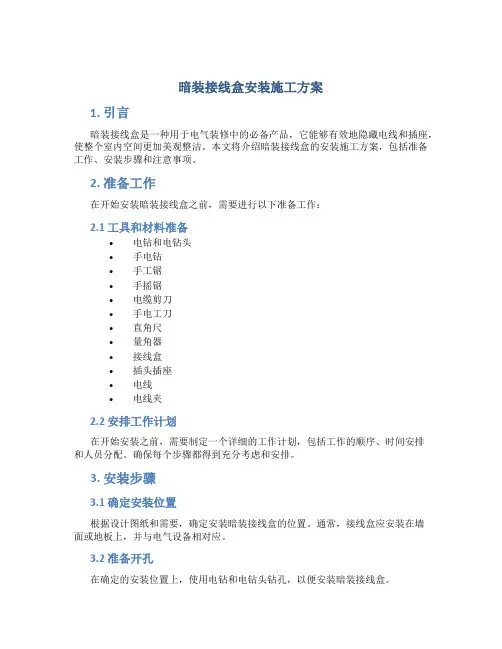

暗装接线盒安装施工方案1. 引言暗装接线盒是一种用于电气装修中的必备产品，它能够有效地隐藏电线和插座，使整个室内空间更加美观整洁。

本文将介绍暗装接线盒的安装施工方案，包括准备工作、安装步骤和注意事项。

2. 准备工作在开始安装暗装接线盒之前，需要进行以下准备工作：2.1 工具和材料准备•电钻和电钻头•手电钻•手工锯•手摇锯•电缆剪刀•手电工刀•直角尺•量角器•接线盒•插头插座•电线•电线夹2.2 安排工作计划在开始安装之前，需要制定一个详细的工作计划，包括工作的顺序、时间安排和人员分配。

确保每个步骤都得到充分考虑和安排。

3. 安装步骤3.1 确定安装位置根据设计图纸和需要，确定安装暗装接线盒的位置。

通常，接线盒应安装在墙面或地板上，并与电气设备相对应。

3.2 准备开孔在确定的安装位置上，使用电钻和电钻头钻孔，以便安装暗装接线盒。

3.3 安装接线盒将接线盒插入预先准备好的开孔中，确保接紧。

按照接线盒的使用说明，将接线盒固定在墙面或地板上，确保其稳固可靠。

3.4 连接电线根据需要连接的电器设备和插座类型，使用电线剪刀和手工刀来剥离电线的绝缘层。

将电线插入接线盒的接线孔中，并使用电线夹固定电线。

3.5 安装插头插座根据需要，在接线盒上安装适当数量的插头插座。

使用螺丝刀将插头插座固定在接线盒上，并将插座的电线与接线盒中的电线连接。

4. 注意事项在进行暗装接线盒的安装时，需要特别注意以下事项：•安装位置的选择应符合设计图纸和实际需要，确保方便使用和美观。

•在安装开孔时，确保准确的位置和合适的孔径，避免损坏墙面或地板。

•连接电线时，务必按照电线的规格和接线盒的要求进行操作，确保安全可靠。

•安装插座时，确保插座的固定牢固，并且与接线盒中的电线连接牢靠。

•在安装过程中，需谨慎操作，避免出现意外事故。

5. 总结暗装接线盒在电气装修中起着重要的作用，通过将电线和插座隐藏在墙面或地板中，提高了室内空间的美观度。

本文介绍了暗装接线盒的安装施工方案，包括准备工作、安装步骤和注意事项。

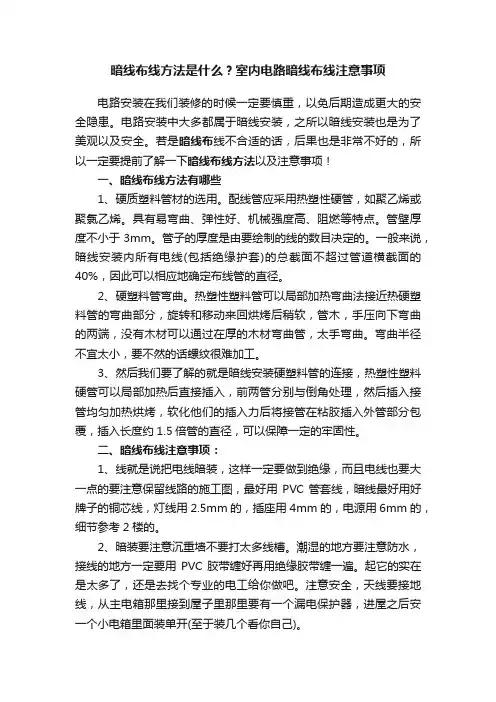

暗线布线方法是什么？室内电路暗线布线注意事项电路安装在我们装修的时候一定要慎重，以免后期造成更大的安全隐患。

电路安装中大多都属于暗线安装，之所以暗线安装也是为了美观以及安全。

若是暗线布线不合适的话，后果也是非常不好的，所以一定要提前了解一下暗线布线方法以及注意事项！一、暗线布线方法有哪些1、硬质塑料管材的选用。

配线管应采用热塑性硬管，如聚乙烯或聚氯乙烯。

具有易弯曲、弹性好、机械强度高、阻燃等特点。

管壁厚度不小于3mm。

管子的厚度是由要绘制的线的数目决定的。

一般来说，暗线安装内所有电线(包括绝缘护套)的总截面不超过管道横截面的40%，因此可以相应地确定布线管的直径。

2、硬塑料管弯曲。

热塑性塑料管可以局部加热弯曲法接近热硬塑料管的弯曲部分，旋转和移动来回烘烤后稍软，管木，手压向下弯曲的两端，没有木材可以通过在厚的木材弯曲管，太手弯曲。

弯曲半径不宜太小，要不然的话螺纹很难加工。

3、然后我们要了解的就是暗线安装硬塑料管的连接，热塑性塑料硬管可以局部加热后直接插入，前两管分别与倒角处理，然后插入接管均匀加热烘烤，软化他们的插入力后将接管在粘胶插入外管部分包覆，插入长度约1.5倍管的直径，可以保障一定的牢固性。

二、暗线布线注意事项：1、线就是说把电线暗装，这样一定要做到绝缘，而且电线也要大一点的要注意保留线路的施工图，最好用PVC管套线，暗线最好用好牌子的铜芯线，灯线用2.5mm的，插座用4mm的，电源用6mm的，细节参考2楼的。

2、暗装要注意沉重墙不要打太多线槽。

潮湿的地方要注意防水，接线的地方一定要用PVC胶带缠好再用绝缘胶带缠一遍。

起它的实在是太多了，还是去找个专业的电工给你做吧。

注意安全，天线要接地线，从主电箱那里接到屋子里那里要有一个漏电保护器，进屋之后安一个小电箱里面装单开(至于装几个看你自己)。

3、般照明一个，插座一个，空调等大功率电器最好一个，在留一个备用。

出了这些好买线也要买红色，黄色，绿色，蓝色，还有双色线，其实没什么差别，主要是方便以后维修。

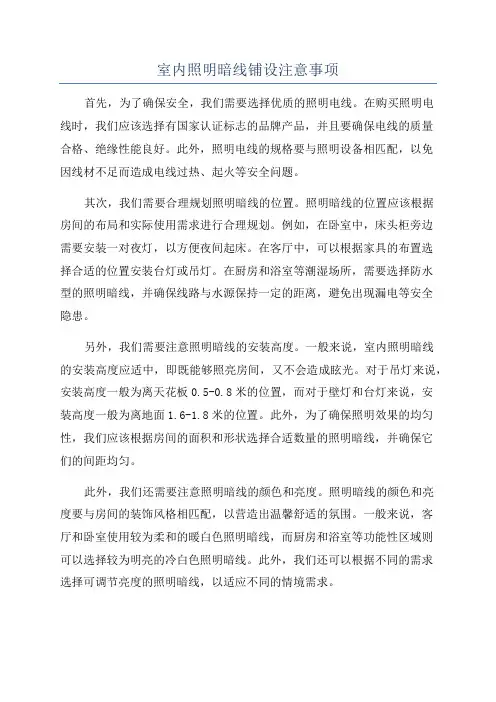

室内照明暗线铺设注意事项首先，为了确保安全，我们需要选择优质的照明电线。

在购买照明电线时，我们应该选择有国家认证标志的品牌产品，并且要确保电线的质量合格、绝缘性能良好。

此外，照明电线的规格要与照明设备相匹配，以免因线材不足而造成电线过热、起火等安全问题。

其次，我们需要合理规划照明暗线的位置。

照明暗线的位置应该根据房间的布局和实际使用需求进行合理规划。

例如，在卧室中，床头柜旁边需要安装一对夜灯，以方便夜间起床。

在客厅中，可以根据家具的布置选择合适的位置安装台灯或吊灯。

在厨房和浴室等潮湿场所，需要选择防水型的照明暗线，并确保线路与水源保持一定的距离，避免出现漏电等安全隐患。

另外，我们需要注意照明暗线的安装高度。

一般来说，室内照明暗线的安装高度应适中，即既能够照亮房间，又不会造成眩光。

对于吊灯来说，安装高度一般为离天花板0.5-0.8米的位置，而对于壁灯和台灯来说，安装高度一般为离地面1.6-1.8米的位置。

此外，为了确保照明效果的均匀性，我们应该根据房间的面积和形状选择合适数量的照明暗线，并确保它们的间距均匀。

此外，我们还需要注意照明暗线的颜色和亮度。

照明暗线的颜色和亮度要与房间的装饰风格相匹配，以营造出温馨舒适的氛围。

一般来说，客厅和卧室使用较为柔和的暖白色照明暗线，而厨房和浴室等功能性区域则可以选择较为明亮的冷白色照明暗线。

此外，我们还可以根据不同的需求选择可调节亮度的照明暗线，以适应不同的情境需求。

最后，我们还需要注重照明暗线的维护保养。

在使用过程中，我们要定期检查照明暗线的接触是否良好，以防止松动或接触不良造成的安全隐患。

同时，我们还要定期清洁照明暗线，以保持其亮度和美观度。

总的来说，室内照明暗线铺设是一项需要认真对待的工作。

在进行室内照明暗线铺设时，我们需要选择优质的照明电线，合理规划位置和安装高度，注意照明暗线的颜色和亮度，以及定期进行维护保养。

这样才能确保室内照明暗线的安全性和美观度，为居住者提供一个舒适、安全的居住环境。

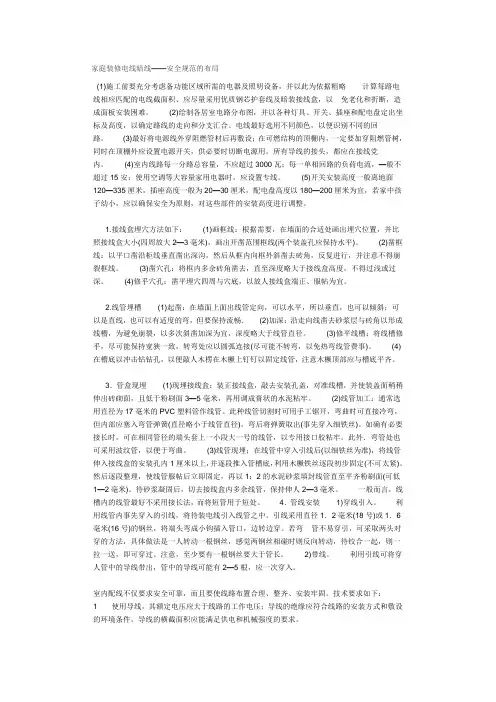

家庭装修电线暗线——安全规范的布局(1)施工前要充分考虑备功能区域所需的电器及照明设备，并以此为依据粗略计算每路电线相应匹配的电线截面积、应尽量采用优质钢芯护套线及暗装接线盒，以免老化和折断，造成面板安装困难。

(2)绘制各居室电路分布图，并以各种灯具、开关、插座和配电盘定出坐标及高度，以确定路线的走向和分支汇合。

电线最好选用不同颜色，以便识别不同的回路。

(3)最好将电源线外穿阻燃管材后再敷设；在可燃结构的顶棚内，一定要加穿阻燃管树，同时在顶棚外应设置电源开关，供必要时切断电源用。

所有导线的接头，都应在接线党内。

(4)室内线路每一分路总容量，不应超过3000瓦；每一单相回路的负荷电流，—般不超过15安；使用空调等大容量家用电器时，应设置专线。

(5)开关安装高度一般离地面120—335厘米，插座高度一般为20—30厘米，配电盘高度以180—200厘米为宜，若家中孩子幼小，应以确保安全为原则，对这些部件的安装高度进行调整。

1.接线盒埋穴方法如下：(1)画框线：根据需要，在墙面的合适处画出埋穴位置，并比照接线盒大小(四周放大2—3毫米)，画出开凿范围框线(两个装盖孔应保持水平)。

(2)凿框线：以平口凿沿柜线垂直凿出深沟，然后从框内向框外斜凿去砖角，反复进行，并注意不得崩裂框线。

(3)凿穴孔：将框内多余砖角凿去，直至深度略大于接线盒高度，不得过浅或过深。

(4)修乎穴孔：凿平埋穴四周与穴底，以放人接线盒端正、服帖为宜。

2.线管埋槽(1)起凿：在墙面上面出线管定向，可以水平，所以垂直，也可以倾斜；可以是直线，也可以有适度的弯，但要保持流畅. (2)加深：沿走向线凿去砂浆层与砖角以形成线槽，为避免崩裂，以多次斜凿加深为宜，深度略大于线管直径。

(3)修平线槽：将线槽修乎，尽可能保持宽狭一致，转弯处应以圆弧连接(尽可能不转弯，以免热弯线管费事)。

(4)在槽底以冲击钻钻孔，以便敲人木楞在木橛上钉钉以固定线管，注意木橛顶部应与槽底平齐。

水电暗线装修布线图明确施工规范和注意事项水电是我们家居生活中必不可少的生活元素，考察一个家居的装修是否好，除了从视觉上符合审美外，看不见的地方也是很重要的，也就是水电工程装修。

生活离不开水电，它们的使用是否方便，就关系到生活质量。

下面通过水电暗线装修布线图，来看看水电装修中的重要事项。

从这个卫生间中，可以看到所有的水管都是走上面，并不走地面布线，这是水路施工中的一个重要规范，线路尽量不从地面走。

因为从地面布线，如果出现了漏水的情况，就无法及时发现维修，造成生活上的不便，而且往地面布线，水管除了要承重瓷砖的压力，还有人在上面行走的压力，严重的可能出现踩裂的情况。

水管的布线原则左热右冷，上热下冷，途中红色的水管就是热水，蓝色的水管就是冷水。

安装好的冷热水管管头要处于同一水平面，会让卫生间更加美观。

在封槽之前，要将水管用管卡固定。

水管铺设完成后，封槽前，要用管卡固定，管卡的距离冷水管要小于60cm，热水管要小于25cm。

家居用电可以分为强电和弱电，强电就是灯具照明、电器使用等用电，弱电是电视、网络、电话等信息用电。

进行电线布线之前，一定要先根据居住者的习惯和需求，布置好灯、开关插座的数量和位置。

布线多用暗埋管道的方式，管道多以PVC管和冷弯管为主，其中冷弯管是可以弯曲使用的。

电线大多是从地面布线，安装后需要注意保护，防止被踩裂。

强弱电布线要保持一定的间距，大约30-50cm左右，防止出现串线，图中的电路布线是以红色为强电，黑色为弱电。

管道内的电线必须是一个整体，不能有接头的情况，接头只可以在插座开关中出现。

布线后要将电路路线记如图录下来，便于以后维修。

以上就是装修界小编跟大家分享的关于水电暗线装修布线图的文章，虽然每个家庭的户型和布局都不相同，但是整体的水电布线规则和注意事项是一样的。

从水电暗线装修布线图中，就可以了解到家里的布线效果以及线路位置，如果有问题出现，就能最快找到问题所在，进行维修。

家庭装修弱电布线施工规范及常见问题电路改造是家庭装修中非常重要的环节，电路布线是否合理影响着家庭用电的安全。

电路改造主要包括强电和弱电布线，随着智能化的普及，弱电布线施工越来越重要。

本文为大家分享弱电布线施工的注意事项、施工流程及常见问题。

一、弱电基本知识1、弱电VS强电弱电与强电的区别主要是用途的不同。

强电用于传输动力能源，即电力。

强电的特点是电压高、电流大、功率大、频率低，对人的伤害性较大；弱电用于信息的传送和控制。

弱电的特点是电压低、电流小、功率小、频率低，不足以对人造成致命伤害。

家中的空调线、照明线、插座线等属于强电线路，而电话线、电视线、网线等则属于弱电线路。

2、家居弱电系统高档别墅等的装修可能带有监控系统、智能安防系统等。

而普通人家的弱电装修一般就涉及电话、电视、局域网以及家庭影院这四大系统。

二、弱电施工规范弱电传输的是信息，如果受到干扰，家中的电话、电视等就会因信号不好而影响功能使用。

如何尽量减少干扰的发生呢？这就需要在弱电施工时做好防护了。

1、强弱电线路需分开布线电路改造时一大禁忌，就是施工队为了施工方便，将所有线路收纳到一起。

这样做的后果是线路之间会受到干扰，导致信号不稳定，而且还会留下火灾隐患。

因此在电路改造的时候，强弱电应该分开走线，严禁强弱电共用一管和一个底盒，强电线路平行间距不能低于30cm，最好是50cm，交叉必须成直角。

弱电所穿线管应采用钢管或硬质PVC管，PVC管价格相对便宜，比较常用，但是对信号屏蔽效果没有铜管好。

因此，如果所步线路存在局部干扰源，且不能满足最小净距离要求时，应该采用钢管作为穿线管。

2、不同弱电线之间需分开走管为避免信号干扰，网线、电话线、有线电视线等弱电在电路施工中要单独穿管，不可穿在同一管内。

3、先布管再走线弱电施工和强电一样，在施工时应该先安装管路，然后再穿线，这样就可以避免将来进行换线时，出现线无法抽动的现象。

4、避免同一管内线路过多敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。

家装电路改造施工程序及注意事项家装电路改造施工程序一般为：施工人员对比设计图纸与业主、设计师确定定位点→施工现场成品爱护→确定线路走向与弹好线→依据弹线开线管槽→开线盒孔→清理渣土→电管、线盒固定→穿好钢丝拉线→连接各种强弱电线线头与包好线头→封闭电槽→对强弱电进行验收测试。

水电改造之前需要留意的一些事项如下：1）水电改造前，应了解橱柜的设计确定好电源、水路的方案。

2）水电工程正式施工前，肯定要完整确定开关、灯具、台盆、浴缸、洗衣机等的位置，并且注意平安、有用、将来需要，最好不要轻易改动。

3）暗盒与暗盒间的导线间应用过桥管连接。

4）地上穿线管连接时，管头连接处需要上胶或缠防水胶布。

5）86暗盒间距离要在0.8~1cm间，厨、卫墙面要留贴砖厚度。

6）PVC管道在地面如不开槽，则需要先在地面弹墨直线，再沿墨线固定管道。

7）安装简单电路前，需要拟定线路图，以及标明线路的走向。

工程结束后，应把简明线路图交用户，以便今后检修。

8）暗盒内导线接头必需用防水胶布先进行包扎，外部用绝缘胶布包扎。

9）暗线敷设必需穿线管，电线爱护管宜沿最近的路线敷设。

10）暗装开关需要采纳专用盒，线头需要留足150mm，专用盒的四周不应有空隙。

盖板需要端正，紧贴墙面;11）单跟管线长度大于15m或有两个直角弯时应增设拉线盒。

12）导线不得选用铝质绝缘护套线。

13）导线在开关盒、插座盒内留线不应小于15cm，卷成圈放在盒底，线头包好，用爱护膜盖好。

14）地线与公共导线通过盒内不行剪断应直接通过，需要留有肯定余地。

15）电路铺完后，需要用绝缘电阻表进行检测。

16）电气系统图需要标明布线走向，验收时逐路检验，中途变更需要作好记录。

17）电线爱护管宜采纳电线钢管或塑料管，塑料管及配件必需为阻燃型产品。

18）吊顶内的导线需要穿金属软管或PVC管，全部导线不得有暴露现象。

19）吊平顶内的电器配管，需要按明管设置，不得将配管固定在平顶的吊架或龙骨上，一般不使用软管。

室内穿线的技巧和过程一、家庭电路安装走线图——布线流程1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、那里要插座、那里要灯等要求，电工会根据你的要求进行定位。

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽要横平竖直。

不过，规范的做法，不允许开横槽，因为会影响墙的承受力。

3、布线：布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

二、家庭电路安装走线图——布线原则1、强弱电的间距要在30-50公分，他们只能作远邻，不能作近亲，不知道什么时候，他们就会串门，打扰你的电视和电话。

2、强弱电更不能同穿一根管内。

3、管内导线总截面面积要小于保护管截面面积的40%，比如20管内最多穿4根2.5平方的线。

4、长距离的线管尽量用整管。

5、线管如果需要连接，要用接头，接头和管要用胶粘好。

16、如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修。

7、当布线长度超过15米或中间有3个弯曲时，在中间应该加装一个接线盒，因为拆装电线时，太长或弯曲多了，线从穿线管过不去。

8、一般情况下，空调插座安装应离地2米以上电线线路要和煤气管道相距40公分以上。

9、一般情况下，空调插座安装应离地2米以上一般情况下，空调插座安装应离地2米以上一般情况下，空调插座安装应离地2米以上。

10、没有特别要求的前提下，插座安装应离地30公分高度。

11、开关、插座面对面板，应该左侧零线右侧火线开关、插座面对面板，应该左侧零线右侧火线。

12、家庭装修中，电线只能并头连接，绝对不是我们平时随便一接那么简单。

13、接头处采用按压接线法，必须要结实牢固。

14、接好的线，要立即用绝缘胶布包好。

15、如果确定了火线、零线、地线的颜色，那么任何时候，颜色都不能用混了，要不后期检修起来就会非常麻烦。

电工暗线布线图解暗线敷设是指将导线埋设在墙内、天花板内或地板下面，表面上看不见电线，可更好地保持室内的整洁美观。

暗线一般采用穿管敷设的方法，室内布线通常采用硬塑料管。

在一般居室墙面上短距离布线也可将无接头的护套线直接埋设。

1．穿管敷设穿管敷设暗线是指将钢管或硬塑料管埋设在墙体内，导线穿入在管子中进行布线，如图23所示。

由于硬塑料管比钢管重量轻、价格低、易于加工，且具有耐酸碱、耐腐蚀和良好的绝缘性能等优点，在一般室内布线中得到越来越普遍的应用。

敷设方式有两种：一种是在建筑墙体时将布线管预埋在墙内；另一种是在建好的墙壁表面开槽放入线管，再填平线槽恢复墙面。

下面主要介绍后一种方式。

图1（1）硬塑料管的选用。

布线用管应选用聚乙烯或聚氯乙烯等热塑性硬塑料管，要便于弯曲、具有良好的弹性和一定的机械强度，具有阻燃性能。

管壁厚度不小于3mm。

管子的粗细根据所穿入导线的多少决定，一般要求穿入管中所有导线（含绝缘外皮层）的总截面不超过管子内截面的40%，如图2所示，可依此确定布线管的管径。

图2（2）硬塑料管的弯曲。

热塑性硬塑料管可以局部加热弯曲，方法是将硬塑料管需弯曲的部位靠近热源，旋转并前后移动烘烤，待管子略软后靠在木模上，两手握住两端向下施压进行弯曲，如图3所示。

没有木模时可将管子靠在较粗的木柱上弯曲（见图4），也可徒手进行弯曲。

弯曲半径不宜太小，否则穿线困难。

弯曲硬塑料管时还要防止将管子弯扁，可取一根直径略小于待弯管子内径的长弹簧（例如拉力器上的长弹簧），插入到硬塑料管内的待弯曲部位，然后再按前面方法弯管，弯好后抽出长弹簧即可，如图5所示。

对于管径较大而不太长的管子，可在待弯管子内灌满干黄沙，并堵塞两头后再行弯管，弯管成型后再倒出黄沙，如图6所示。

图3图4 图5图6（3）硬塑料管的连接。

热塑性硬塑料管可以局部加热后直接插接，首先将待连接的两根管子分别做倒角处理，如图7所示，然后将外接管的准备插接的部分均匀加热烘烤，待其软化后，将内接管的准备插入部分涂上黏胶用力插入外接管内，如图8所示。

室内布线方法和规则室内布线是指在建筑物内部进行电力、通信、网络等各种线缆的敷设与连接。

合理的室内布线能够保证电力供应的稳定性和安全性，确保通信和网络设备的正常运行。

在进行室内布线时，应遵守一些规则和方法，以确保布线的安全、可靠和经济。

一、布线规则和方法1.根据电气安全法规进行布线：室内布线必须符合当地电气安全法规的要求，例如使用合格的电线电缆、应安装漏电保护器等。

同时，要确保室内布线的可靠接地，以提高电气安全性。

2.根据需求设计合理布线方案：在进行室内布线之前，应根据实际需求和建筑物的结构特点，制定合理的布线方案。

布线方案应尽量简化布线线路，减少线缆的长度和损耗，提高传输效率。

3.划定专用区域和通道：根据技术要求，将不同功能的线缆划分到相应的专用区域和通道中，以避免线缆之间的干扰和混乱。

4.使用规范的标识和编号：在布线时应对线缆进行规范的标识和编号，以方便维护和排查问题。

标识应清晰可见，耐久不褪色，编号应按功能、区域或楼层进行分类。

5.保持布线清洁整齐：布线时要注意线缆的整齐摆放，避免交叉纠缠和混乱，保持布线的清洁和美观。

6.避免过载和短路：在进行室内布线时，要根据设备功率和电流要求确定线缆的规格和容量，以避免过载和短路的发生。

7.确保通风散热：布线时要确保设备和线缆的通风散热，避免温度过高影响设备的正常工作。

8.采用合适的连接方式：在进行线缆连接时，应采用合适的连接方式，如绞接、压接或焊接等，以确保连接的牢固和稳定。

9.使用合适的管道和保护设施：为线缆进行布线时，应选择合适的管道和保护设施进行保护，以防止线缆受到外界物理损害。

10.进行规范的测试和检测：在室内布线完成后，应进行规范的测试和检测，以确保布线的质量和性能。

二、室内布线的注意事项1.布线过程中要注意安全：在进行室内布线时，要注意安全操作，避免触电、抓取或其他安全事故的发生。

2.预留足够的长度：在线缆布线时，要预留足够的长度，以便进行调整、移位或扩展等操作。

家装暗线电路布线图技巧以及暗线布线的注意事项我们在装修居室的时候，其实整个居室中水电装修是非常重要的，因此我们在安装我们水电的时候都要非常重视它的安全性。

不过水电安装最重要的一点就是暗线操作，因为很多人在做暗线的时候根本不知道怎么做才比较合理，因此今天小编就给大家介绍一下关于暗线布线技巧有哪些？以及做暗线的时候有哪些注意事项呢？一、暗线布线技巧1、卧室布线一般卧室应该是七根线路，分别有电源线、照明线、空调线、电视馈线、电话线、电脑线、报警线，另外我们还要在床头柜预留电源线口，这样可以为后期减少一定的麻烦，另外还要预留电话线口等等。

2、走廊、过厅布线这里的区域只要布两条路线，分别是照明线和电源线，其中电源终端接口一定要预留1-2个接口，另外照明线要根据走廊的长度和面积来决定安装什么样的灯，假如比较狭窄的话可以安装顶灯或透光玻璃灯。

3、餐厅布线对于餐厅来说，需要有电源线、照明线、空调线，一般电源线有2至3个电源接线口，而灯光照明选择暖色的光源，而开关也选择门的内侧，空调处也要有专业人员预留接口。

4、厨房布线对于厨房来说一般只要有照明线和电源线，在厨房里面电源线是很重要的，选择4mm2线，另外随着厨房设备的不断更新，电器的增加，客户对电源线的要求也会高很多，预留一点电源以便后期使用。

二、暗线布线注意事项1、要做好绝缘电线毕竟是暗装的，因此我们一定要做好绝缘，在做电路的时候也要保留线路的施工图，是用PVC管套线，暗管也选择好牌子的铜芯线，具体尺寸可以参考实际需求来选择电线。

2、不要打太多线槽我们在进行电线暗装的时候要注意不能在承重墙上面打太多的线槽，另外潮湿的地方也要注意防水，其实做水电是请专业的电工来施工会比较放心一点。

3、做好日后维修准备一般预留插座一个，再预留一个大功率的电器，以防备用，另外电线根据颜色买好，比如红色、黄色、绿色、蓝色等等，这样做是为了方便日后维修。

以上就是关于家装暗线电路布线图技巧的相关内容，希望能对大家有帮助！齐装网，中国知名大型装修平台，装修领导品牌。

电线暗线安装方法
电线暗线安装方法一般分为以下几个步骤：
1. 规划布线路径：根据需要供电的设备或灯具的位置，确定电线暗线的走向和路径。

考虑到美观和实用性，一般选择在墙壁内或天花板内进行暗线安装。

2. 开槽或打孔：根据布线路径，在墙壁或天花板上开槽或打孔以容纳电线。

使用专业的电线开槽机或打孔机，确保开槽或孔洞的尺寸和位置准确。

3. 安装线管：在开槽或孔洞中安装塑料线管。

线管可以保护电线避免损坏，并且便于以后维修或更换。

将线管固定在墙壁或天花板上，确保牢固可靠。

4. 拉线：将电线通过线管引入墙壁或天花板内。

使用专业工具如线条夹或钢丝，确保电线拉线顺利。

5. 连接插座和开关：根据需要，连接电线到插座和开关。

确保连接正确，且插座和开关的位置合理方便使用。

6. 接线盒安装：在需要连接多条电线的地方，安装接线盒。

将电线连接到接线盒内，确保接线可靠。

7. 测试验收：安装完成后，进行电线的测试验收。

使用专业的测试仪器检测电
线的电压、电流和绝缘状况，确保安全可靠。

需要注意的是，在进行电线暗线安装时，应遵循国家相关的电气安全标准和规范，并且最好由专业的电工进行操作，以确保安全和质量。

一、材料提示：1、管财选用符合国家标准的品牌产品。

2、材料必需与公司工程报价单所列品名相符3、所用导线的截面规格为2.5mm2、4mm2、6mm2,不受拉力，包扎紧密不伤线芯，无扭结、死弯、绝缘层无破损等缺掐，所用电线颜色要分清。

二、临时用电1、施工现场临时用电应有完整的插头、开关、插座、漏电断路器，临时用电必须使用电缆线。

2、进场时把空气开关的电线全部卸下来，然后从总进线接到临时配线电箱。

工程队应自带配电箱，包括漏电开关、空气开关及带保护装置的插座，电缆线应完好无损。

3、包括切割机、角磨机、电据、手电钻、冲击钻等电动工具，经检验绝缘性能应完好无损，使用安全可靠，操作方法正确。

施工工艺：（一）：开槽配管及定位说明：电路设计要多路化，做到空调、厨房、卫生间、客厅、卧室、电脑及大功率电器分路布线；插座、开关分开，除一般照明、挂壁空调外各回路应独立使用漏电保护器；强、弱分开，音响、电话、多媒体、宽带网等弱电线路设计应合理规范。

1、墙身、地面开线槽之前用墨盒弹线，以便定位。

管面与墙面应留15mm左右粉灰层，以防止墙面开裂。

2、未经允许不许随意破坏、更改公共电气设施，如避雷地线、保护接地3、电源线管暗埋时，应考虑与弱电管线等保持500mm 以上距离，电线管与热水管、煤气管之间的平行距离不小于300mm。

4、墙面线管走向尽可能减少转弯，并且要避开壁镜，家具等物的安装位置，防止被电锤、钉子损伤。

5、如无特殊要求，在同一套房内，开关离地1200-1500mm 之间，距门边150-200mm处，插座离地300mm左右，插座开关各在同一水平线上，高度差小于8mm,并列安装时高度差小于1mm,并且不被推拉门、家具等物遮挡。

6、各种强弱电插座接口宁多勿缺，床头两侧应设置电源插座及一个电话插座,电脑桌附近,客厅电视柜背景墙上都应设置三个以上的电源插座,并设置相应的电视、电话、多媒体、宽带网等插座。

7、音响、电视、电话、多媒体、宽带网等弱电线路的铺设方法及要求与电源线的铺设方法相同,其插座或线盒与电源插座并列安装,但强弱电线路不允许共用一套管。
