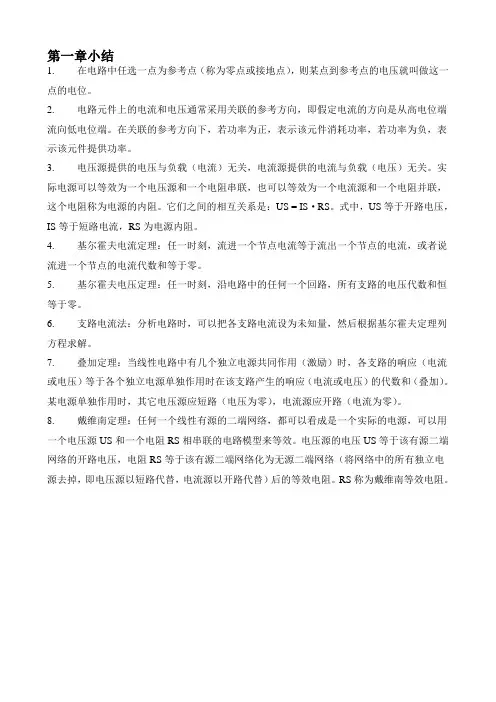

电路与电子学第一章总结

1.在电路中任选一点为参考点（称为零点或接地点），则某点到参考点的电压就叫做这一点的电位。

2.电路元件上的电流和电压通常采用关联的参考方向，即假定电流的方向是从高电位端流向低电位端。

在关联的参考方向下，若功率为正，表示该元件消耗功率，若功率为负，表示该元件提供功率。

3.电压源提供的电压与负载（电流）无关，电流源提供的电流与负载（电压）无关。

实际电源可以等效为一个电压源和一个电阻串联，也可以等效为一个电流源和一个电阻并联，这个电阻称为电源的内阻。

它们之间的相互关系是：US = IS·RS。

式中，US等于开路电压，IS等于短路电流，RS为电源内阻。

4.基尔霍夫电流定理：任一时刻，流进一个节点电流等于流出一个节点的电流，或者说流进一个节点的电流代数和等于零。

5.基尔霍夫电压定理：任一时刻，沿电路中的任何一个回路，所有支路的电压代数和恒等于零。

6.支路电流法：分析电路时，可以把各支路电流设为未知量，然后根据基尔霍夫定理列方程求解。

7.叠加定理：当线性电路中有几个独立电源共同作用（激励）时，各支路的响应（电流或电压）等于各个独立电源单独作用时在该支路产生的响应（电流或电压）的代数和（叠加）。

某电源单独作用时，其它电压源应短路（电压为零），电流源应开路（电流为零）。

8.戴维南定理：任何一个线性有源的二端网络，都可以看成是一个实际的电源，可以用一个电压源US和一个电阻RS相串联的电路模型来等效。

电压源的电压US等于该有源二端网络的开路电压，电阻RS等于该有源二端网络化为无源二端网络（将网络中的所有独立电源去掉，即电压源以短路代替，电流源以开路代替）后的等效电阻。

RS称为戴维南等效电阻。

1.正弦交流信号的表达式为)sin(i m t I i ψω+=，)sin(u m t U u ψω+=式中， Im(Um )、w 和u ψ (i ψ)称为正弦量的三要素，分别称为振幅（最大值）、角频率、初始相位（初相）。

第一章电路分析基础一、基本要求1.能熟练应用电路的基本定律；2.深刻理解电压、电流正方向的意义；3.了解电路的各种工作状态、额定值及功率平衡的意义；4.理解电流源和电压源模型及其等效变换；5.能熟练分析与计算电路中各点的电位；6.掌握电路的几种基本分析方法并能熟练应用。

二、主要内容本章着重讲授电压和电流的参考方向、基尔霍夫定律、电位的计算、电压源和电流源的概念及复杂电路的基本分析方法。

这些基本概念和基本方法，如：参考方向、等效、额定值、功率平衡、参考电位、复杂电路的分析方法等，对电工电子技术来讲都是很重要的。

本章主要内容是本课程的分析依据和基础。

1. 电压、电流的参考方向参考方向是一个假设的方向，也称正方向，当参考方向选定以后，电流和电压的值才有正负之分。

在学习过程中，读者一定要知道什么是参考方向（假设方向、正方向），什么是实际方向，参考方向和实际方向的关系。

对于电流来讲，按照设定的参考方向，当计算结果为正时，说明电流的实际方向与其参考方向一致；当计算结果为负时，说明电流的实际方向与其参考方向相反。

对于电压和电源的电动势，一般规定高电位端为正，低电位端为负，电压的正方向由高电位指向低电位，电源电动势的正方向由低电位指向高电位。

它们的实际方向同样由计算结果的正、负号来判断。

2.欧姆定律欧姆定律是我们熟悉的定律之一，这里要注意两点：第一，应用欧姆定律列式子时，首先要标出电流、电压或电动势的正方向，当电压和电流的正方向相同（称关联方向）时，欧姆定律表达式应取正号，当电压和电流的正方向相反（称非关联方向）时，欧姆定律表达式应取负号；第二，在正方向选定后，电压和电流本身也有正值和负值之分，所以这里有两套正负号，这一概念应明确。

3. 电路的有载、开路与短路工作状态电路的有载、开路与短路这三种状态在电流、电压和功率方面的特点，我们应弄清下面几个问题。

（1） 功率的平衡在一个电路中，电源产生的功率与负载取用的功率、电源内阻及线路电阻所损耗的功率是平衡的。

电子电路基础知识点总结（精选5篇）第一篇：电子电路基础知识点总结电子电路基础知识点总结1、纯净的单晶半导体又称本征半导体，其内部载流子自由电子空穴的数量相等的。

2、射极输出器属共集电极放大电路，由于其电压放大位数约等于1，且输出电压与输入电压同相位，故又称为电压跟随器(射极跟随器)。

3、理想差动放大器其共模电压放大倍数为0，其共模抑制比为∞。

4、一般情况下，在模拟电器中，晶体三极管工作在放大状态，在数字电器中晶体三极管工作在饱和、截止状态。

5、限幅电路是一种波形整形电路，因它削去波形的部位不同分为上限幅、下限幅和双向限幅电路。

6、主从JK触发器的功能有保持、计数、置0、置1。

7、多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。

8、带有放大环节串联稳压电路由调整电路、基准电路、取样电路和比较放大电路分组成。

9、时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还与输出端的原状态有关。

10、当PN结外加反向电压时，空间电荷区将变宽。

反向电流是由少数载流子形成的。

11、半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电特性。

12、利用二极管的单向导电性，可将交流电变成脉动的直流电。

13、硅稳压管正常工作在反向击穿区。

在此区内，当流过硅稳压管的电流在较大范围变化时，硅稳压管两端的电压基本不变。

14、电容滤波只适用于电压较大，电流较小的情况，对半波整流电路来说，电容滤波后，负载两端的直流电压为变压级次级电压的1倍，对全波整流电路而言较为1.2倍。

15、处于放大状态的NPN管，三个电极上的电位的分布必须符合UC>UB>UE，而PNP管处于放大状态时，三个电极上的电位分布须符合UE>UE>UC。

总之，使三极管起放大作用的条件是：集电结反偏，发射结正偏。

16、在P型半导体中，多数载流子是空穴，而N型半导体中，多数载流子是自由电子。

17、二极管在反向截止区的反向电流基本保持不变。

电路电子技术知识点总结一、电路基础知识1. 电压、电流、电阻在电路中，电压是指电荷在电路中流动的能量。

单位是伏特（V）。

电流是指电荷在一个时间单位内通过导体的量，单位是安培（A）。

电阻是指导体对电流的阻碍程度，单位是欧姆（Ω）。

2. 串联电路和并联电路在电路中，串联电路是指多个电阻、电容或其他元件依次连接在一起。

而并联电路是指多个电阻、电容或其他元件同时连接在一起。

串联电路的总电阻等于各个电阻的和，而并联电路的总电阻等于各个电阻的倒数之和的倒数。

3. 电路图电路图是用符号和线条表示电路中的元件和连接方式的图示。

常见的电路图中的元件包括电源、电阻、电容、电感、二极管、晶体管等。

通过电路图可以清楚地了解电路的连接方式和元件的作用。

二、电路分析技术1. 基尔霍夫定律基尔霍夫定律是电路分析中常用的定律，分为基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，在任意一个节点处，流入节点的电流等于流出节点的电流之和。

基尔霍夫电压定律指出，在闭合回路中，电压源的电压之和等于电阻元件的电压之和。

2. 电路等效变换在电路分析中，常常需要将一些复杂的电路转化为等效的简单电路，以便于分析和计算。

常见的电路等效变换包括串联电阻和并联电阻的等效电阻，以及电压源和电流源的等效替换。

3. 交流电路分析交流电路分析是电路分析中的重要内容。

在交流电路中，电压和电流是随时间变化的，因此需要用复数形式表示电压和电流。

通过复数形式可以更方便地进行电路分析和计算。

4. 信号处理电路分析信号处理电路分析是电路领域的一个重要分支。

信号处理电路主要用于信号的增强、滤波、调制和解调等处理。

信号处理电路分析需要掌握信号处理器件的特性和应用，以及相关的分析方法和技术。

三、电子元件和器件1. 二极管二极管是电子器件中最基本的元件之一。

它有正向导通和反向截止两种状态。

二极管可以用作整流器、开关、放大器、稳压器等多种用途。

2. 晶体管晶体管是电子器件中的重要元件，主要用于放大、开关和振荡等功能。

电路与电子学期末预习知识点总结——第一单元——第一单元电路模型：由理想化元件组成；实际电路的模型；简称电路比较复杂的电路又称电网络；简称网络理想化：在一定条件下突出其主要的电磁性质而忽略其次要性质元件通过端子与外电路连接；按端子数可分为二端元件、三段元件、四端元件等电源：工作时向电路提供电能负载：工作时吸收电能并将电能转化为其他形式的能量负载主要有三种：电阻、电容、电感电荷有规则的定向移动形成电流电流的大小用电流强度来衡量电流强度等于单位时间内通过导体某横截面的电量电流i的单位是安培A；简称安电量q的单位是库伦大小和方向都不随时间变化的电流称为恒定电流；或简称直流电流习惯上把正电荷的移动方向作为电流的实际方向电路分析时可任意选定一个方向作为电流的参考方向；在选定参考方向下可根据电流的正负判断电流的实际方向电场力把单位电荷从a点移动到b点所做的功称为a；b两点间的电压功w的单位是焦耳J电压u的单位是伏特V电场内两点间的电压也称为电位差电压是标量；但在分析电路时；和电流一样我们也说他具有方向；也可用箭头表示电压的参考方向也可以任意选取电压的方向还可以用极性表示。

高电位为正极+；低电位为负极-分析电路时电压的参考方向也可以用参考极性表示一个元件或一段电路的电流和电压的参考方向可以一致也可以不一致。

如一致；称为关联参考方向；不一致称为非关联参考方向电路分析中；电路中某点电位值的确定方法：选取一点作为参考点并将该点的电位规定为零；某点与该点的电压就作为该点的电位。

同一点的电位值随参考点的不同而变化电功率：单位时间内元件吸收或发出的电能；简称功率直流情况下：P=UI电功率的单位是瓦特W电能的单位是焦耳J在电压和电流的关联参考方向下；功率p=ui中的p表示这段电路吸收的功率。

在电压和电流两者参考方向相反的情况下；功率p=ui中的p表示元件吸收的功率。

反应电能消耗的电路参数叫做电阻实际部件的电阻特性在电路中用电阻元件来模拟；电阻元件也常常简称为电阻。
