文件制修订记录1.0目的/Aim:1.1为泄漏电流测试仪操作实验提供作业指导书,确保泄漏电流测试仪对产品泄漏电流的测量精度。
2.0参考文件/Reference Instruction:2.1智能全自动泄漏电流测试仪用户手册3.0设备/材料/ Equipment/Material:3.1AN96200S智能泄漏电流测试仪(需权威计量部门定期校验并在一定的期限范围内使用) 。
4.0准备/要求/Prepare/Requirement:4.1 将前面板交流输出端子的转换插座接被测设备电源插头,测试端子通过测试探头触及被测设备金属外壳或待测部位; 将后面板交流输入端子与外部电源相连接(用隔离变压器为被测电器供电) ;测试仪电源供电(交流220V)注意接地。
4.2 打开电源开关,仪器进入待机状态。
4.3 按“工作方式“选择键,选择动态或静态泄漏电流测试方式。
4.4 按“预置“键至电流显示窗口数值闪动,用“增”/“减”键预置报警电流值。
4.5 按“预置“键至时间显示窗口数值闪动,用“增”/“减”键预置测试时间值。
4.6 按“预置“键至各窗口数值都不闪动,仪器返回到待机状态,此时所有参数自动记忆,下次开机若测试条件不变则可直接进行测试。
4.7 调整隔离变压器使测试电压符合测试要求。
5.0安全/维护/Safety/Maintenance:5.1 应使用仪器随机附带的专用测试线,以保证测量的准确性。
5.2 在测试状态严禁人体触及带电部位,谨防触电。
6.0操作程序/Operation Process:6.1 按“启动”键后,仪器进入测试状态,输出指示灯亮。
6.2 在动态泄漏和静态泄漏测试过程中,仪器自动切换并测量相线、零线对被测部位的泄漏电流值,测试结束后自动切断输出电压,选取电流较大值作为泄漏电流测量值。
6.3 当实测泄漏电流值小于设定值,仪器测试时间到零后会发出“嘟”的提示音,表示测试合格,同时自动切断输出。
6.4当泄漏电流实测值超过预置电流值时,仪器会发出“嘟－嘟－”报警声,同时报警灯闪烁,并自动切断输出电压,电流显示窗口显示实测泄漏电流值,此时,按一次“停止”键可消除报警声,再按一次“停止”键,仪器返回到待机状态.再按“启动”键可开始下次测试。
泄漏电流测试仪操作说明一、引言泄漏电流测试仪是一种用于测量电气设备（如插座、电线、电器等）的泄漏电流的仪器。
它能够检测出电器设备是否存在漏电现象，以便及时采取措施保障人身安全。
本文档将介绍如何正确操作泄漏电流测试仪。
二、仪器说明泄漏电流测试仪是一种便携式仪器，通常由主机、测试线、测试夹具和显示屏组成。
其中，主机是控制和显示设备的核心部分，测试线用于连接主机和被测设备，测试夹具则用于连接测试线与被测设备的接口。
三、操作步骤1. 连接测试线与测试夹具：将测试线的一个端口插入主机的测试接口，确保插入稳固。
然后将另一个端口插入测试夹具的接口中。
2. 准备被测设备：确保被测设备处于断电状态。
若被测设备为插座，则先将插座的电源插头拔出，确保安全。
3. 接线：将测试夹具两个夹具分别夹紧被测设备的相位线（L线）和零线（N线）。
注意，夹线时要确保夹紧牢固，以免影响测试结果。
4. 打开主机：按下主机上的电源开关按钮，打开仪器。
待显示屏上出现正常启动界面后，进入待测电流选择界面。
5. 选择测量模式：在待测电流选择界面上，根据被测设备的额定电流选择相应的测量模式。
一般情况下，仪器会提供多个测量模式供选择，包括微电流、毫安和安培等不同量级。
6. 开始测试：在选择完测量模式后，按下“开始测试”按钮，开始进行测量。
此时，仪器会自动对被测设备施加测试电压，并测量泄漏电流的数值。
7. 结果显示：测量完成后，仪器会将测得的泄漏电流数值显示在显示屏上，并同时提示测量结果正常或异常。
若显示结果为异常，应及时采取措施排查故障，确保设备的正常使用。
8. 关闭仪器：测试完成后，按下主机上的电源开关按钮，关闭仪器。
然后按照逆序操作，将测试线和测试夹具分别拔出。
四、注意事项1. 使用前请确保仪器和被测设备都处于断电状态，以免发生触电事故。
2. 操作过程中，请保持仪器和设备的接线牢固，以防接触不良导致测量结果错误。
3. 在测试过程中，切勿将仪器接触到带电部件，以免损坏仪器或发生意外。

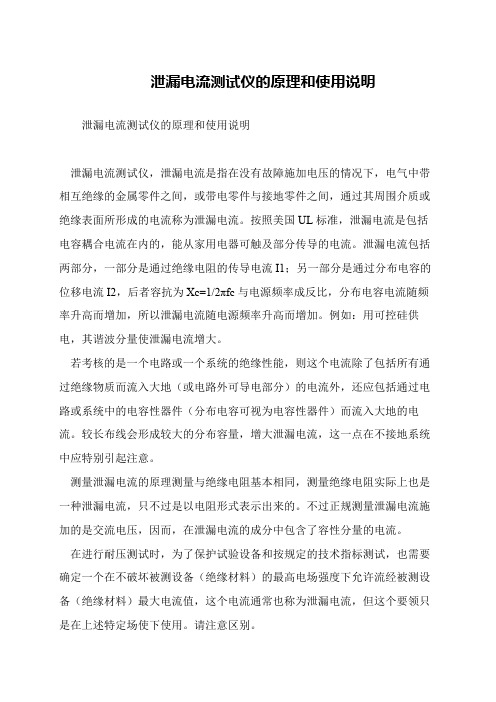

泄漏电流测试仪的原理和使用说明
泄漏电流测试仪的原理和使用说明
泄漏电流测试仪，泄漏电流是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其周围介质或绝缘表面所形成的电流称为泄漏电流。
按照美国UL标准，泄漏电流是包括电容耦合电流在内的，能从家用电器可触及部分传导的电流。
泄漏电流包括两部分，一部分是通过绝缘电阻的传导电流I1；另一部分是通过分布电容的位移电流I2，后者容抗为Xc=1/2πfc与电源频率成反比，分布电容电流随频率升高而增加，所以泄漏电流随电源频率升高而增加。
例如：用可控硅供电，其谐波分量使泄漏电流增大。
若考核的是一个电路或一个系统的绝缘性能，则这个电流除了包括所有通过绝缘物质而流入大地（或电路外可导电部分）的电流外，还应包括通过电路或系统中的电容性器件（分布电容可视为电容性器件）而流入大地的电流。
较长布线会形成较大的分布容量，增大泄漏电流，这一点在不接地系统中应特别引起注意。
测量泄漏电流的原理测量与绝缘电阻基本相同，测量绝缘电阻实际上也是一种泄漏电流，只不过是以电阻形式表示出来的。
不过正规测量泄漏电流施加的是交流电压，因而，在泄漏电流的成分中包含了容性分量的电流。
在进行耐压测试时，为了保护试验设备和按规定的技术指标测试，也需要确定一个在不破坏被测设备（绝缘材料）的最高电场强度下允许流经被测设备（绝缘材料）最大电流值，这个电流通常也称为泄漏电流，但这个要领只是在上述特定场使下使用。
请注意区别。
目录一、产品概述 (2)二、技术指标 (3)三、工作原理 (5)四、使用说明 (6)4.1发射器结构 (6)4.2接收主机结构 (6)4.3发射器与接收主机的通讯配对 (8)4.4电流夹的接线方法 (8)4.5高压同步采样方法 (9)4.6PT二次侧同步采集方法 (10)4.7选择接线方式 (11)4.8输入被测避雷器信息 (12)4.9数据分析 (12)4.10数据保存 (13)4.11数据浏览 (13)五、运输及保存 (16)六、质量保证 (16)七、标准配置 (16)八、产品服务 (17)注意：如果用到高压采集杆的进行测量数据，一定需要注意人身安全，尽量不要接触高压测，用高压采集器感应测量，35kV以上的尽量二次测接线测试。
网址：一、产品概述避雷器是电力系统中重要的电力设备之一。
它的作用是当系统中出现危机设备（如发电机、变压器、互感器等）的各种类型的过压时，限制过电压使之低于一定幅值，以保证电力设备的安全运行。
避雷器的试验分为直流泄漏电流试验和交流泄漏电流试验。
避雷器直流泄露电流的测试主要是针对10kV及以下避雷器的试验，通过测量U1mA和0.75U1mA下的电流来判断避雷器的优劣程度。
避雷器交流泄漏试验主要是测量避雷器在工频电压下的全电流、容性电流、阻性电流等参数，通过这些参数来衡量氧化锌避雷器的运行状况目前国内外市场上有多种类型氧化锌避雷器测试产品，总的来讲可以分为有线型和无线型这两类。
有线型（图一所示），通过直接连线实现数据的测量，而HDYZ-S避雷器泄露电流测试仪不仅可以通过在PT上实现同步信号取样（图二所示），而且还能通过高压直接采样，在避雷器顶端实现高压同步信号的采样，从而简化了现场接线，以下是各种测试原理示意图：图一、无线测量原理图二、有线测量原理网址：HDYZ-S 避雷器泄露电流测试仪的原理如图四所示，通过直接采集避雷器顶端的电压来获取电流与电压之间的相位角，从而分析出全电流中的阻性电流、容性电流等参数，为运行中的避雷器状态检测提供有力的依据。

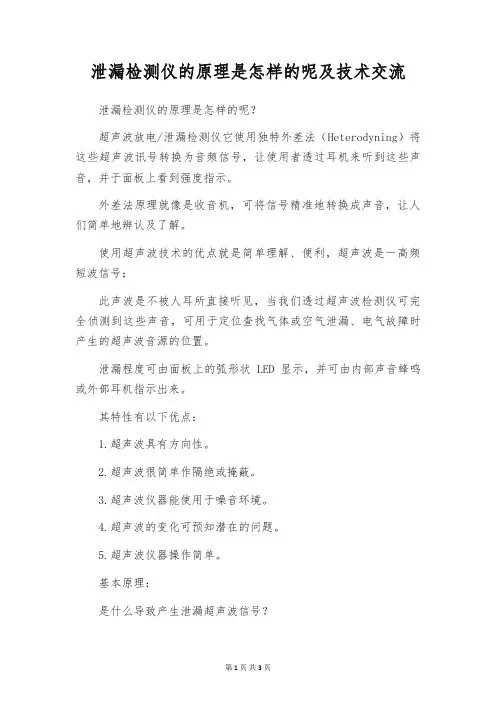

泄漏检测仪的原理是怎样的呢及技术交流泄漏检测仪的原理是怎样的呢？超声波放电/泄漏检测仪它使用独特外差法（Heterodyning）将这些超声波讯号转换为音频信号，让使用者透过耳机来听到这些声音，并于面板上看到强度指示。
外差法原理就像是收音机，可将信号精准地转换成声音，让人们简单地辨认及了解。
使用超声波技术的优点就是简单理解、便利，超声波是一高频短波信号；此声波是不被人耳所直接听见，当我们透过超声波检测仪可完全侦测到这些声音，可用于定位查找气体或空气泄漏、电气故障时产生的超声波音源的位置。
泄漏程度可由面板上的弧形状LED显示，并可由内部声音蜂鸣或外部耳机指示出来。
其特性有以下优点：1.超声波具有方向性。
2.超声波很简单作隔绝或掩蔽。
3.超声波仪器能使用于噪音环境。
4.超声波的变化可预知潜在的问题。
5.超声波仪器操作简单。
基本原理：是什么导致产生泄漏超声波信号？当气体在压力状态通过泄漏点，是从高压侧向低压侧移动。
当通过泄漏点，产生湍流。
这个湍流有很强的超声波组分，由于通过泄漏点时超声波信号是*强的，所以它可被耳机听到并同样在仪表显示看到强度增益。
一般地，泄漏越大，超声程度越高，这些信号的探测通常是相当简单的。
加压系统或真空系统泄漏可被同样的方式找到，唯壹的区分在于真空泄漏的湍流会显现在真空室，压力泄漏是在大气中产生的。
基于这个原因，声音强度会低于压力泄漏。
同样，电气放电故障发生时，会在故障处发射大量超声波组分的信号，因此利用超声波检测仪可以快速便捷地探测电气放电情形。
什么样的气体泄漏将被超声波检测出来？一般来说任何气体，包括空气，通过泄漏点时它们都将产生超声波泄漏信号。
超声波放电/泄漏检测仪原理超声波检测典型应用：电气火灾放电隐患检测，检测带电体对地（外壳）火花放电现象，绝缘子、套管、火花放电探测；探测各种电气连接点、绝缘子、套管、电缆终端头、箱体等处的火花放电及其他异常声音；测量配电箱柜内火花放电声音和位置，探测导线接头、导线与设备或器具的接线端子打火放电现象，检侧低压断路器、低压隔离开关、刀开关、熔断器组合电器、防火用漏电保护器等各接线端子打火放电现象；检测各种电气设备的火花放电现象，气体泄漏、密封检查、压力和真空检漏，电气局部或电弧放电检测。
泄漏电流的测量前言：高质量的电气产品要进行许多项目的安全规格测试，包含耐压测试、绝缘阻抗测试、接地阻抗测试、泄漏电流(接触电流)测试等，在这些安规测试项目中最烦琐的部分就是泄漏电流测试(接触电流测试)。
产品透过泄漏电流测试可以量测出非正常的泄漏电流，而泄漏电流测试器则是执行泄漏电流测试普遍使用的测试仪器。
何谓泄漏电流(接触电流)测试泄漏电流测试是一个总括的名词，实际是包含三种不同的测试。
其中两种分别为对地泄漏电流测试和外壳泄漏电流测试，一般情况下是应用于具有接地金属外壳的产品中。
第三种是部件泄漏电流测试，大部分应用在医疗设备上。
上面所提到的这些测试都以确保产品可以被安全的使用并且不会产生危害为前提。
操作泄漏电流(接触电流)测试近年来，许多产品安全规范已经要求产品必须进行泄漏电流测试，不论是在产品设计测试或是生产线测试，尤其在设计阶段，透过泄漏电流测试，产品设计工程师可以获得许多有关产品完整性的重要信息，并且让产品可以更符合安全标准的要求。
当被测物在额定电压或1.1倍指定输出额定电压下，也就是产品在实际使用和故障条件下进行测试，在对地泄漏电流测试中，量测被测物的对地引线，从而决定流回系统中性点(SystemNeutral)的电流大小；在机壳泄漏电流测试中，量测被测物机壳上的不同点到系统中性点的电流大小(见附图一)。
图一泄漏电流(接触电流)测试器：包括8种测试状态，量测的泄漏电流是通过MD到被测物外壳电流对地泄漏电流测试必须在正常电压条件和单相故障条件下进行，例如中性点开路，或把电源线和对地线对调。
实际应用中，需要进行部件泄漏电流测试。
对应每类测试相应有八种可能组合，以及指定使用部件的附加测试。
根据被测设备的类型和测试进行的情况，泄漏电流的限制从0.01毫安培到10毫安培范围变化。
在不同泄漏电流测试之间的主要区别在于量测仪器放置的位置。
泄漏电流测试是测量从外壳到外壳其它部分的泄漏电流，正常使用时不包括可能接近操作者或病人的应用部件。
目录一．简介 (2)二．技术规格 (2)三．工作原理和方框 (2)四．使用说明和操作步骤 (4)五．使用注意事项 (5)六．测试举例 (5)七. 后板插座、接线柱说明 (6)一、简介：泄漏电流测试仪用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体阻抗。
JK系列泄漏测试仪产品是按照IEC、ISO、UL、JIS、等国际国内的安全标准要求而设计。
泄漏输出电压0～250V连续可调，输出功率为300VA（2675A）、1000VA（2675B）、2000VA（2675C）适合各种家用电器、电机、电子仪器、仪表、医疗、化工、整机等，以及强电系统的泄漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测试验设备。
JK系列泄漏测试仪产品是在吸收、消化国内外先进测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。
JK2675A/B/C型泄漏测试仪是一台全数显的改进型产品，可同时显示测试电压、泄漏电流和测试时间，可根据不同安全标准以及用户的不同需求连续任意设定泄漏电流报警值；在时间测试方面由倒计时数字显示，使测试时间精度提高到±1%以上，而且测试范围提高到99秒，功能更加丰富实用。
本仪器在电压取样上采用线性整流电路，使测试电压的指示值更确切的反映被测负载上的实际测试电压，误差更小，线性更小，精度更高。
仪器具有自动相位转换功能，以每2秒切换一次相位。
通过泄漏电流显示可以反映被测体泄漏电流的实际值，确保产品安全性能万无一失。
二、技术规格：1.泄漏测试工作电压：AC 100V～250V ±5% ±2个字（满度值）2.泄漏电流测试范围：AC 0～2mA/2mA～20mA两档±5% ±3个字3.泄漏电流报警值：AC 0.1mA～2mA/2mA～20mA ±5% ±3个字（可连续任意设置报警值）4.时间范围：1～99秒，连续设定和手动5.工作条件：环境温度0～40℃6.相对湿度：不大于75%7.体积：350mm x 270mm x 160mm8.重量：7kg9.电源：220V±10% 50Hz三、工作原理和方框图：（图一）JK2675E泄漏测试仪工作原理图泄漏电源测试仪主要由阻抗变换、量程转换、交直流转换、指示装置、超限报警电路和实验电压调节装置组成。
电气设备泄漏电流测试措施及注意事项测量泄漏电流旳原理和测量绝缘电阻旳原理本质上是完全相似旳，并且能检出缺陷旳(1)实验电压高，并且可随意调节，容易使绝缘自身旳弱点暴露出来。
由于绝缘中旳某些缺陷或弱点，只有在较高旳电场强度下才干暴露出来。
(2)泄漏电流可由微安表随时监视，敏捷度高，测量反复性也较好。
(3)根据泄漏电流测量值可以换算出绝缘电阻值，而用兆欧表测出旳绝缘电阻值则不可换算出泄漏电流值。
(4)可以用i=f(u)或i=f(t)旳关系曲线并测量吸取比来判断绝缘缺陷。
泄漏电流与加压时间旳关系曲线如图1-1所示。
在直流电压作用下，当绝缘受潮或有缺陷时，电流随加压时间下降得比较慢，最后达到旳稳态值也较大，即绝缘电阻较小。
1. 测量原理对于良好旳绝缘，其泄漏电流与外加电压旳关系曲线应为始终线。
但事实上旳泄漏电流与外加电压旳关系曲线仅在一定旳电压范畴内才是近似直线，如图1-2中旳OA段。
若超过此范畴后，离子活动加剧，此时电流旳增长要比电压增长快得多，如AB段，到B点后，如果电压继续再增长，则电流将急剧增长，产生更多旳损耗，以致绝缘被破坏，发生击穿。
在避免性实验中，测量泄漏电流时所加旳电压大都在A点如下。
将直流电压加到绝缘上时，其泄漏电流是不衰减旳，在加压到一定期间后，微安表旳读数就等于泄漏电流值。
绝缘良好时，泄漏电流和电压旳关系几乎呈始终线，且上升较小；绝缘受潮时，泄漏电流则上升较大；当绝缘有贯穿性缺陷时，泄漏电流将猛增，和电压旳关系就不是直线了。
通过泄漏电流和电压之间变化旳关系曲线就可以对绝缘状态进行分析判断。
2. 影响测量成果旳重要因素(1)高压连接导线由于接往被测设备旳高压导线是暴露在空气中旳，当其表面场强高于约20kV/cm时，沿导线表面旳空气发生电离，对地有一定旳泄漏电流，这一部分电流会流过微安表，因而影响测量成果旳精确度。
一般都把微安表固定在实验变压器旳上端，这时就必须用屏蔽线作为引线，用金属外壳把微安表屏蔽起来。

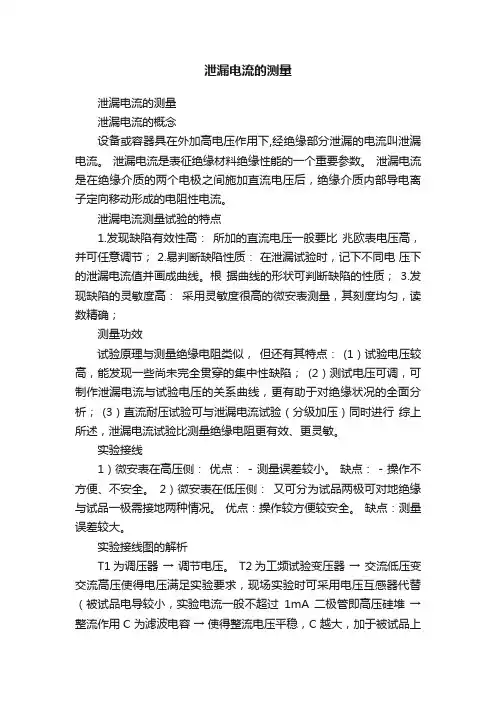

泄漏电流的测量泄漏电流的测量泄漏电流的概念设备或容器具在外加高电压作用下,经绝缘部分泄漏的电流叫泄漏电流。
泄漏电流是表征绝缘材料绝缘性能的一个重要参数。
泄漏电流是在绝缘介质的两个电极之间施加直流电压后，绝缘介质内部导电离子定向移动形成的电阻性电流。
泄漏电流测量试验的特点1.发现缺陷有效性高：所加的直流电压一般要比兆欧表电压高，并可任意调节；2.易判断缺陷性质：在泄漏试验时，记下不同电压下的泄漏电流值并画成曲线。
根据曲线的形状可判断缺陷的性质；3.发现缺陷的灵敏度高：采用灵敏度很高的微安表测量，其刻度均匀，读数精确；测量功效试验原理与测量绝缘电阻类似，但还有其特点： (1）试验电压较高，能发现一些尚未完全贯穿的集中性缺陷；(2）测试电压可调，可制作泄漏电流与试验电压的关系曲线，更有助于对绝缘状况的全面分析； (3）直流耐压试验可与泄漏电流试验（分级加压）同时进行综上所述，泄漏电流试验比测量绝缘电阻更有效、更灵敏。
实验接线1）微安表在高压侧：优点： - 测量误差较小。
缺点： - 操作不方便、不安全。
2）微安表在低压侧：又可分为试品两极可对地绝缘与试品一极需接地两种情况。
优点：操作较方便较安全。
缺点：测量误差较大。
实验接线图的解析T1为调压器→ 调节电压。
T2为工频试验变压器→ 交流低压变交流高压使得电压满足实验要求，现场实验时可采用电压互感器代替（被试品电导较小，实验电流一般不超过1mA 二极管即高压硅堆→ 整流作用 C 为滤波电容→ 使得整流电压平稳，C 越大，加于被试品上的电压越平稳，数值越接近交流高压幅值。
Cx 为被试品电容→ 当其值较大时，可以不加滤波电容器，但其值较小时，需接入一个0.1UF 左右的电容器，减小电压脉动。
R 为保护电阻或叫限流电阻→ 限制被试品被击穿时的短路电流的大小不超过高压硅堆和实验变压器的允许值。
其值取10Ω/V，通常用玻璃管或有机玻璃管冲入水溶液制成。
微安表→ 做测量泄漏电流用，量程根据被试品的种类和绝缘情况适当选择。
