漏电保护装置介绍、分类与漏电预防措施

漏电保护装置介绍、分类与漏电预防措施

▪ 漏电保护装置的功能是提供间接接触电击保
护，而额定漏电动作电流不大于30mA 的漏电保 护装置，在其它保护措施失效时，也可作为直接 接触电击的补充保护，但不能作为基本的保护措 施。
漏电保护装置的作用
▪ 1、用于防止由漏电 引起的单相电击事故； 2、用于防止由漏电 引起的火灾和设备烧 毁事故； 3、用于检测和切断 各种一相接地故障； 4、有的漏电保护装 置还可用于过载、过 压、欠压和缺相保护。
(2) 中间环节。其功能是对
检测到的漏电信号进行处理。 中间环节通常包括放大器、 比较器、脱扣器(或继电器) 等。不同型式的漏电保护装 置在中间环节的具体构成上 型式各异。 (3) 执行机构。该机构用于 接收中间环节的指令信号， 实施动作，自动切断故障处 的电源。执行机构多为带有 分励脱扣器的自动开关或交 流接触器。 (4) 辅助电源。当中间环节 为电子式时，辅助电源的作 用是提供电子电路工作所需 的低压电源。 (5) 试验装置。这是对运行 中的漏电保护装置进行定期 检查时所使用的装置。通常 是用一只限流电阻和检查按 钮相串联的支路来模拟漏电 的路径，以检验装置能否正 常动作。
▪ （4）漏电保护器后面的 工作中性线N 与保护线 (PE) 不能合并为一体。 如果二者合并为一体时， 当出现漏电故障或人体 触电时，漏电电流经由 电流互感器回流，结果 又雷同于情况（2） ，造 成漏电保护器拒绝动作。
▪ （5）漏电保护器负荷侧 与其他回路之间不得借 用零，单相负载不能在 漏电保护器两端跨接。
（2）接零保护线(PE) 不准通过 零序电流互感器。因为保护线 路(PE) 通过零序电流互感器 时，漏电电流经PE 保护线又 回穿过零序电流互感器，导致 电流抵消，而互感器上检测不 出漏电电流值。在出现故障时， 造成漏电保护器不动作，起不 到保护作用。

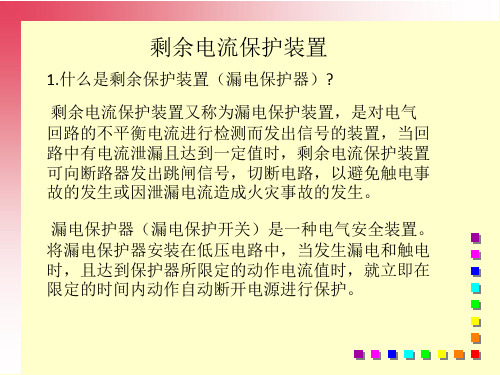

剩余电流保护装置

剩余电流保护装置


7、人体触电时的危险是什么？
人体触电时，通入人体的电流越大和电流持续的时间越长就越危 险。其危险程度大致可以划分为三个阶段：感知－摆脱－室颤。 ①感知阶段。由于通入电流很小，人体能有感觉（一般大于 0.5mA），此时对人不构成危害； ②摆脱阶段。指手握电极触电时，人能摆脱的最大电流值 （一般大于10mA），此电流虽有一定危险，但可以自己摆脱，所 以基本也构不成致命的危险。当电流增大到一定程度，触电者将 因肌肉收缩，发生痉挛导致抓紧带电体，不能自己摆脱。 ③室颤阶段。随电流加大和触电时间延长（一般大于50mA和 ls），将导致发生心室颤动，如果不立即断开电源，将会导致死 亡。 由此可以看出，心室颤动是人体触电致死的最主要原因。所 以，对人的保护，常用不引起心室颤动，作为确定电击保护特性 的依据。
2.漏电保护器的结构组成是什么?
漏电保护器主要由三部分组成：检测元件、中间放 大环节、操作执行机构。 ①检测元件。由零序电流互感器组成，检测漏 电电流，并发出信号。 ②放大环节。将微弱的漏电信号放大，按装置不 同（放大部件可采用机械装置或电子装置），构成电 磁式保护器与电子式保护器。 ③执行机构。收到信号后，主开关由闭合位置转 换到断开位置，从而切断电源，是被保护电路脱离电 网的跳闸部件。
10.为什么进行了保护接零（接地）后，还要加装漏 电保护器? 答：保护接地
保护接地是将与电气设备带电部分相绝缘 的金属外壳或架构通过接地装置同大地连接 起来 ，保护接地适用于IT及TT低压配电系 统型式 。
保护接零 保护接零是把电气设备正常时不带电的导 体，如金属机壳，同电网的N线或PE线连接 起来。
8、“30mA· s”的安全性是什么？
通过大量的动物试验和研究表明，引起心室颤动不仅 与通过人体的电流（I）有关，而且与电流在人体中 持续的时间（t）有关，即由通过人体的安全电量 Q=I· t来确定，一般为50mA· s。就是说当电流不大于 50mA，电流持续时间在ls以内时，一般不会发生心室 颤动。但是，如果按照50mA· s控制，当通电时间很短 而通人电流较大时（例如500mA×0.1s），仍然会有 引发心室颤动的危险。虽然低于50mA· s不会发生触电 致死的后果，但也会导致触电者失去知觉或发生二次 伤害事故。
漏电保护器原理图及讲解要点

漏电保护器原理图及讲解要点

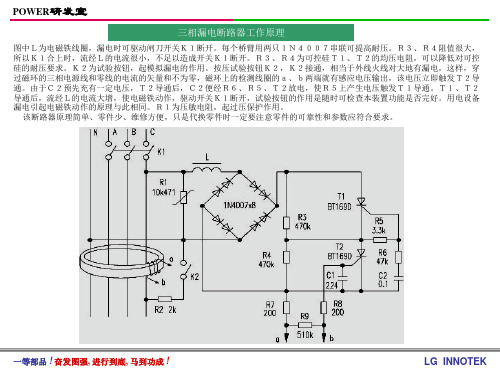

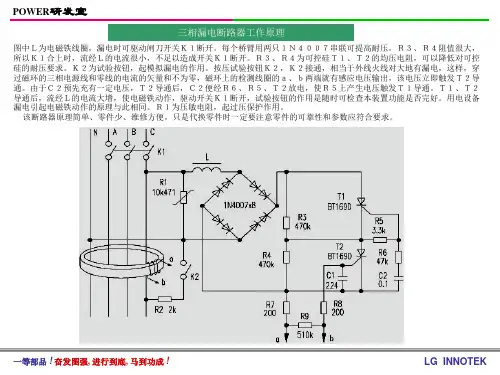

POWER研发室 三相漏电断路器工作原理
图中Ｌ为电磁铁线圈，漏电时可驱动闸刀开关Ｋ１断开。每个桥臂用两只１Ｎ４００７串联可提高耐压。Ｒ３、Ｒ４阻值很大， 所以Ｋ１合上时，流经Ｌ的电流很小，不足以造成开关Ｋ１断开。Ｒ３、Ｒ４为可控硅Ｔ１、Ｔ２的均压电阻，可以降低对可控 硅的耐压要求。Ｋ２为试验按钮，起模拟漏电的作用。按压试验按钮Ｋ２，Ｋ２接通，相当于外线火线对大地有漏电，这样，穿 过磁环的三相电源线和零线的电流的矢量和不为零，磁环上的检测线圈的ａ、ｂ两端就有感应电压输出，该电压立即触发Ｔ２导 通。由于Ｃ２预先充有一定电压，Ｔ２导通后，Ｃ２便经Ｒ６、Ｒ５、Ｔ２放电，使Ｒ５上产生电压触发Ｔ１导通。Ｔ１、Ｔ２ 导通后，流经Ｌ的电流大增，使电磁铁动作，驱动开关Ｋ１断开，试验按钮的作用是随时可检查本装置功能是否完好。用电设备 漏电引起电磁铁动作的原理与此相同。Ｒ１为压敏电阻，起过压保护作用。 该断路器原理简单、零件少、维修方便，只是代换零件时一定要注意零件的可靠性和参数应符合要求。
LG INNOTEK
POWER研发室
由剩余电流保护工作原理分析可知，它的保护动作整定电流可以从mA级到A级，有相当高的动作灵敏性，因此剩余电流保 护装置对于TN、TT、IT接地系统均可适用。但剩余电流保护适用于TN接地系统中的TN﹣S系统，不能用于TN﹣C接地系统的 馈电主干线保护。因为TN﹣C接地系统中保护线PE和中性线N合用一根线PEN、PEN在正常工作时流过三相不平衡电流，当单 相接地时产生的接地故障电流Id也从PEN线上流过，剩余电流保护装置根本无法检测出是不平衡电流还是接地故障电流，也就 是说，已丧失单相接地故障的检测功能。当用于分干线及末端线中时，如果是TN-C接地系统，则应按TN-C-S或局部TT接地处 理，剩余电流保护的动作电流整定值（IΔn）一定要躲开正常漏电电流，才可避免误动作。我们在选用时，对于IΔn数值可根据 JGJ/T16-92《民用建筑电气设计规范》第14.3.11条进行选择，以适合各种场合和使用要求。 按《低压配电设计规范》要求，对于相线对地标称电压为220V的TN系统三相四线制配电线路接地故障保护，当用过电流保 护不能满足人身遭受电击所允许的最大切断故障时间时，宜采用零序电流保护，但保护整定值不应小于该供电线路中最大不平 衡电流，当用过电流保护与零序电流保护均不能满足上述要求时，应采用剩余电流保护。 对于TT系统的低压配电线路接地故障保护，当用过电流保护电器不能满足动作特性ZSIA≤50V时，应采用剩余电流保护。 对于IT系统的低压配电线路接地故障保护，当外露可导电部分单独接地时，发生第二次异相接地故障时，故障回路的切断应 符合TT系统接地故障保护的要求，当外露可导电部分为共同接地，则发生第二次异相接地故障时，故障回路的切断应符合TN系 统接地故障保护的要求。 对于零序电流保护的零序C.T安装，一定要符合有关工艺标准。对于IT接地系统，由于发生单相接地故障时，接地电流不仅可 能沿着发生故障电缆的导体表面流回，而且也可能沿着非故障电缆的导体表面流回，故安装时必须将电缆头经零序C.T接地，这 样才能保证故障相和非故障相的电容电流通过接地点，即能防止区外故障时保护装置误动作，又能保证故障时装置可靠动作。 对于IT接地系统，一般采用在中性线N上安装零序C.T，对在低压侧母排的零序C.T必须安装于中性线N与工作接地点（或重复接 地）之间的母排上。如零序C.T安装于配电屏的N线母排上，由于配电屏金属外壳一般直接与接地极相联，当母线发生接地短路 时，产生的故障电流Id将沿着配电屏金属外壳→接地线→变压器中性点流动，而不经过零序C.T，达不到所要求实现的保护功能， 这一点在现场施工时很容易蔬忽。 从保护的动作灵敏性与使用安全性来说，剩余电流保护高于零序电流保护，并且零序电流保护不能像剩余电流保护应用在单 相配电线路上，因此对于三相供配电系统如果零序电流保护灵敏度足够，并且也适合选用该保护装置的场合，为节约资金，可 采用零序保护。对于TN�C系统，单相接地故障一般是在PEN上安装零序电流保护装置。由于保护电流整定应躲过PEN上的 最大不平衡电流，即在单相接地故障电流小于该整定电流时，零序电流保护装置拒动，有可能引起人身电击和火灾，从这一点 上考虑，实际上有关低压配电线路接地保护在IEC标准中已取消了零序电流保护，而我国现行规范还是引入了此保护。不管是零 序电流保护，还是剩余电流保护，都是接地保护的措施之一，还必须与等电位联结结合使用，才能起到完善的防电击作用。
《漏电保护器》课件

《漏电保护器》课件

漏电保护器的应用
家用漏电保护器的应用
保护家庭安全
家用漏电保护器能有效防止因电 器漏电而引起的触电事故，保障
家庭成员的生命安全。
延长电器寿命
当电器发生漏电时，漏电保护器可 以及时切断电源，防止电器进一步 受损，从而延长电器的使用寿命。
简化故障排查
当家庭电路中出现故障时，漏电保 护器可以帮助快速定位问题，简化 故障排查过程。
工业漏电保护器的应用
防止设备损坏
在工业生产中，设备漏电可能导 致严重后果，如损坏设备或引发 火灾。漏电保护器能有效避免这
种情况的发生。
保障工人安全
工人接触带电设备时，漏电保护 器可以迅速切断电源，避免触电
事故，保障工人的生命安全。
提高生产效率
漏电保护器的使用可以减少因漏 电引起的设备故障，从而提高生
电流互感器
漏电保护器内部装有电流互感器，用 于检测线路中的电流。当检测到零序 电流时，互感器将信号传递给控制器 。
动作原理
控制器分析信号
控制器接收到互感器传递的信号后，进行分析判断是否达到漏电保护的动作阈 值。
断路器动作
如果判断达到阈值，控制器会驱动断路器动作，切断电源，从而保护电路和人 身安全。
、过载保护等。
漏电保护器的安装步骤
准备工具和材料
准备必要的工具如螺丝 刀、导线剥线钳等，以 及所需的材料如导线、
接线端子等。
确定安装位置
根据家庭电路布线情况 ，选择合适的位置安装
漏电保护器。
接线
按照电路图或产品说明 书的指引，将电源线接 入漏电保护器的相应端
子。
测试与调试
安装完成后进行测试， 确保漏电保护器正常工
漏电保护器可以检测设备漏电故障， 及时切断电源，保护设备不受损坏。
井下供电保护课件演示教学

井下供电保护课件演示教学


第一节 漏电保护
（3） 电缆与电气设备内部的相线绝缘老化、 损坏或连接不符合要求，造成接头松动脱落，使一 相火线触及金属外壳。
（4） 橡套电缆的连接不符合要求，出现“鸡 爪子”、“羊尾巴”和“明接头”。
（5） 用金属丝吊挂橡套电缆，使其嵌入绝缘 层内接触芯线。
第一节 漏电保护
（6） 接线时，将导电芯线与地线接错。 （7） 橡套电缆在运行中被炮崩或受挤压、碰 砸、过度弯曲等机械作用而使护套绝缘破损。 （8） 电缆因长期过度弯曲而产生裂口或缝隙， 运行中潮气或淋水侵入。 （9） 设备维修时，因停、送电操作错误、带 电作业或工作不慎，造成人身触及一相而漏电。
第二节 保护接地
一、 井下保护接地装置的作用 保护接地是指用导体把电气设备中所有正常情 况下不带电的外露金属部分，通过接地装置与大地 紧密连接起来。保护接地的作用体现在2个方面。
第二节 保护接地
1. 不安装保护接地时，如图6-1（a）所示，人若 触及带电的金属外壳，触电电流通过c相电源外壳 人体大地a、b两相对地的绝缘阻抗后，与a、b两 相构成回路。在该回路中，通过人体的电流较大， 可能造成人身触电事故；
第一节 漏电保护
2.选择性漏电保护装置
选择性漏电保护装置一般采用零序电流方向式 保护原理，安装在变压器低压侧总馈电开关控制的 支路开关处。当支路开关控制的电网发生漏电故障 时，能够判断出故障线路和非故障线路，有选择地 发出故障信号并切断故障线路电源，而非故障部分 继续供电，起到有选择地切断漏电故障线路的作用。 这种保护装置缩小了停电范围，便于寻找漏电故障 点，提高了供电的可靠性。
第一节 漏电保护
《煤矿安全规程》第457条规定：井下低压馈 电线上，必须装设检漏保护装置或有选择性的漏电 保护装置，保证自动切断漏电的馈电线路。每天必 须对低压检漏装置的运行情况进行1次跳闸试验。
漏电保护器原理图及讲解

漏电保护器原理图及讲解


LG INNOTEK
POWER研发室
由剩余电流保护工作原理分析可知，它的保护动作整定电流可以从mA级到A级，有相当高的动作灵敏性，因此剩余电流保 护装置对于TN、TT、IT接地系统均可适用。但剩余电流保护适用于TN接地系统中的TN﹣S系统，不能用于TN﹣C接地系统的 馈电主干线保护。因为TN﹣C接地系统中保护线PE和中性线N合用一根线PEN、PEN在正常工作时流过三相不平衡电流，当单 相接地时产生的接地故障电流Id也从PEN线上流过，剩余电流保护装置根本无法检测出是不平衡电流还是接地故障电流，也就 是说，已丧失单相接地故障的检测功能。当用于分干线及末端线中时，如果是TN-C接地系统，则应按TN-C-S或局部TT接地处 理，剩余电流保护的动作电流整定值（IΔn）一定要躲开正常漏电电流，才可避免误动作。我们在选用时，对于IΔn数值可根据 JGJ/T16-92《民用建筑电气设计规范》第14.3.11条进行选择，以适合各种场合和使用要求。 按《低压配电设计规范》要求，对于相线对地标称电压为220V的TN系统三相四线制配电线路接地故障保护，当用过电流保 护不能满足人身遭受电击所允许的最大切断故障时间时，宜采用零序电流保护，但保护整定值不应小于该供电线路中最大不平 衡电流，当用过电流保护与零序电流保护均不能满足上述要求时，应采用剩余电流保护。 对于TT系统的低压配电线路接地故障保护，当用过电流保护电器不能满足动作特性ZSIA≤50V时，应采用剩余电流保护。 对于IT系统的低压配电线路接地故障保护，当外露可导电部分单独接地时，发生第二次异相接地故障时，故障回路的切断应 符合TT系统接地故障保护的要求，当外露可导电部分为共同接地，则发生第二次异相接地故障时，故障回路的切断应符合TN系 统接地故障保护的要求。 对于零序电流保护的零序C.T安装，一定要符合有关工艺标准。对于IT接地系统，由于发生单相接地故障时，接地电流不仅可 能沿着发生故障电缆的导体表面流回，而且也可能沿着非故障电缆的导体表面流回，故安装时必须将电缆头经零序C.T接地，这 样才能保证故障相和非故障相的电容电流通过接地点，即能防止区外故障时保护装置误动作，又能保证故障时装置可靠动作。 对于IT接地系统，一般采用在中性线N上安装零序C.T，对在低压侧母排的零序C.T必须安装于中性线N与工作接地点（或重复接 地）之间的母排上。如零序C.T安装于配电屏的N线母排上，由于配电屏金属外壳一般直接与接地极相联，当母线发生接地短路 时，产生的故障电流Id将沿着配电屏金属外壳→接地线→变压器中性点流动，而不经过零序C.T，达不到所要求实现的保护功能， 这一点在现场施工时很容易蔬忽。 从保护的动作灵敏性与使用安全性来说，剩余电流保护高于零序电流保护，并且零序电流保护不能像剩余电流保护应用在单 相配电线路上，因此对于三相供配电系统如果零序电流保护灵敏度足够，并且也适合选用该保护装置的场合，为节约资金，可 采用零序保护。对于TN�C系统，单相接地故障一般是在PEN上安装零序电流保护装置。由于保护电流整定应躲过PEN上的 最大不平衡电流，即在单相接地故障电流小于该整定电流时，零序电流保护装置拒动，有可能引起人身电击和火灾，从这一点 上考虑，实际上有关低压配电线路接地保护在IEC标准中已取消了零序电流保护，而我国现行规范还是引入了此保护。不管是零 序电流保护，还是剩余电流保护，都是接地保护的措施之一，还必须与等电位联结结合使用，才能起到完善的防电击作用。
漏电保护装置介绍、分类和漏电的预防措施

漏电保护装置介绍、分类和漏电的预防措施

穿过环行铁心构成了互 感器的一次线圈N1，均 匀缠绕在环行铁心上的
绕组构成了互感器的二 次线圈 N2。检测元件的 作用是将漏电电流信号
转换为电压或功率信号 输出给中间环节。
(2) 中间环节。其功能是
对检测到的漏电信号进行 处理。中间环节通常包括 放大器、比较器、脱扣器 (或继电器)等。不同型式 的漏电保护装置在中间环 节的具体构成上型式各异。 (3) 执行机构。该机构用 于接收中间环节的指令信 号，实施动作，自动切断 故障处的电源。执行机构 多为带有分励脱扣器的自 动开关或交流接触器。 (4) 辅助电源。当中间环 节为电子式时，辅助电源 的作用是提供电子电路工 作所需的低压电源。 (5) 试验装置。这是对运 行中的漏电保护装置进行 定期检查时所使用的装置。 通常是用一只限流电阻和 检查按钮相串联的支路来 模拟漏电的路径，以检验 装置能否正常动作。
一、漏电保护装置的原理
▪
电气设备漏电时，将呈现出异
常的电流和电压信号。漏电保护装置 通过检测此异常电流或异常电压信号，
经信号处理，促使执行机构动作，借
助开关设备迅速切断电源，达到漏电
保护的目的。根据故障电流动作的漏 电保护装置是电流型漏电保护装置，
根据故障电压动作的是电压型漏电保
护装置。目前，国内外广泛使用的是
▪ 漏电保护装置的功能是提供间接接触电击保
护，而额定漏电动作电流不大于30mA 的漏电保 护装置，在其它保护措施失效时，也可作为直接 接触电击的补充保护，但不能作为基本的保护措 施。
漏电保护装置的作用
▪ 1、用于防止由漏电 引起的单相电击事故； 2、用于防止由漏电 引起的火灾和设备烧 毁事故； 3、用于检测和切断 各种一相接地故障； 4、有的漏电保护装 置还可用于过载、过 压、欠压和缺相保护。
漏电保护器的认识 ppt课件

漏电保护器的认识 ppt课件


ppt课件
27
ppt课件
28
ppt课件
22
六、漏电保护器的接线方式
三相380/220V接地保护系统（三级）
ppt课件
23
六、漏电保护器的接线方式
三相380/220V接地保护系统（四级）
ppt课件
24
七、漏电保护器安装的工艺要求
1. 被保护回路电源线，包括相线和中性线均应穿入零序电流互 感器
2. 穿入零序互感器的一段电源线应用绝缘带包扎紧，捆成一束 后由零序电流互感器孔的中心穿入
ppt课件
15
六、漏电保护器的接线方式
漏电保护器必须按照生产厂家提供的说明书中的接线图接线
注意：标有电源侧和负载侧的漏电保护器应按规定接线， 不得接反
ppt课件
16
六、漏电保护器的接线方式
单极两线
两极两线
两极三线
三极三线
三极四线
ppt课件
四极四线 17
六、漏电保护器的接线方式
单相220V
ppt课件
1. 漏电保护器的选型原则是：一般选用带零序 电流互感器的普通电流型漏电保护器
2. 用于单台设备保护或家用的漏电保护器应选用高灵敏 度、快速动作型漏电保护器
3. 分ห้องสมุดไป่ตู้保护的额定漏电动作电流和动作时间应协调配合， 第一级的额定漏电动作电流和动作时间应大于第二级， 第一级应选用灵敏度较低和延时型漏电保护器，即前 后级要有时间级差和电流级差，一般是一个级差，由 现场调试确定
• 因漏电保护器以漏电电流或由此产生的中性点对地电压变化为动 作信号，不必以用电电流值来整定动作值，所以灵敏度高，动作 后能有效地切断电源，保障人身安全
ppt课件
3
漏电及其预防措施82页PPT

漏电及其预防措施82页PPT

11、不为五斗米折腰。 12、芳菊开林耀，青松冠岩列。怀此贞秀姿，卓为霜下杰。 13、归去来兮，田蜀将芜胡不归。 14、酒能祛百虑，菊为制颓龄。 15、春蚕收长丝，秋熟靡王税。漏电及其预防措施 内容 漏电保护装置的原理 漏电保护装置的分类 漏电保护装置的主要技术参数 漏电保护装置的选用丶安装与运行 课堂小结及课后与学员的交流
百年大计教育为本，在迎接知识经济和信息化社会发展的大趋势下，信息化成了衡量一个国家和地区现代化水平的重要标志，提升人的信息素养成为教育界乃至全社会的共识，信息技术课程成为各国基础教育课程改革和研究的热点课题。针对这种情况，我国政府也作出了加快教育信息化进程，加快普及中小学信息技术教育，以信息化带动基础教育的跨越式发展的决定。近几年国家教育部通过在全国中小学普及信息技术教育，全面实施"校校通"工程，已使得城市中小学信息技术教育教学有了很大的发展，但农村中小学信息技术教育教学任存在着许多问题。下面我就以自己所在地的信息技术教育调查情况做以总结。 一、农村的一些老师和家长对信息技术教育认识上出现偏差。 在信息化的时代，互联网和多媒体技术已成为拓展人类思维和能力的创造性工具，而能力的培养起始于教育，面对世界科学技术的迅猛发展，各国的信息技术教育被提上了日程。起步于80年代的我国信息技术教育发展至今，虽然有长足的发展，但信息技术教育主要集中在城市和比较发达的地区，离信息技术教育的普及和赶上发达国家的水平任还有一段距离。特别是在农村学校教育这一块，信息技术教育起步晚、发展缓慢。据调查，我国城市和发达地区信息化指数与农村相差5倍多。而面对如此大的差距，我们农村的老师和家长不但没有紧迫感，反而对信息技术课有抵制现象，他们普遍认为信息技术课让学生学会了玩游戏、上网，严重影响了学生其它学科的学习，所以，孩子的信息技术课上不上根本无所谓，甚至学的越差反而对其它学科的学业
漏电保护器原理图及讲解课件

漏电保护器原理图及讲解课件


保护范围不同
空气开关主要对电路过流进行保护， 因此其保护范围较广，可以保护整个 电路系统；而漏电保护器主要对漏电 进行保护，因此其保护范围较小，只 能保护电路中某一部分。
04
漏电保护器的使用方法及注意事 项
漏电保护器的使用方法
确认家庭电路的电压等级
01
在使用漏电保护器前，需要先确认家庭电路的电压等级，以确
02
漏电保护器通常安装在电路中， 用于保护家庭、工厂、公共场所 等各类建筑物的电路安全。
漏电保护器的分类
根据工作原理的不同，漏电保护器可 以分为电磁式和电子式两类。
电磁式漏电保护器是通过检测磁通量 的变化来。
漏电保护器的应用范围
漏电保护器不动作
总结词
漏电保护器不动作是指在线路或设备 出现漏电时，漏电保护器没有触发跳 闸机制。
详细描述
这种情况可能是由于漏电保护器本身 故障或线路、设备故障导致。需要检 查漏电保护器和线路、设备是否正常 工作，并及时更换故障部件。
漏电保护器误动作
总结词
漏电保护器误动作是指在没有任何漏电情况下，漏电保护器自行触发跳闸机制。
零序电流原理
01
02
03
零序电流
在三相交流电中，零序电 流是指三相电流的矢量和 为零。
漏电保护器的作用
当有人触电时，零序电流 会发生变化，从而触发漏 电保护器的动作。
工作过程
漏电保护器通过检测三相 交流电的零序电流来判断 是否有漏电发生。
脉冲输出信号原理
脉冲输出信号
漏电保护器内部有一个微 处理器，可以检测到漏电 信号并输出一个脉冲信号 。
电伤害。
防止设备损坏
对于一些重要的电气设备，如计 算机、空调等，漏电保护器可以 防止由于漏电引起的设备损坏。

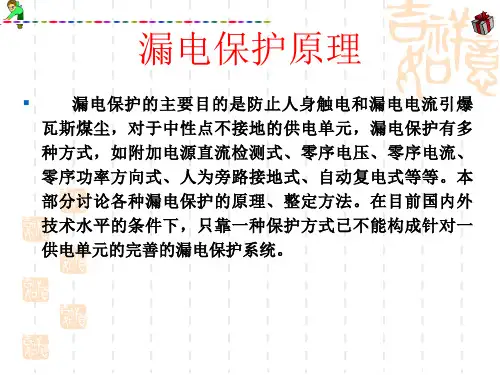

专题2-漏电保护

专题2-漏电保护


小而且方向都和非故障支路不同。在故障支路中流过的是
各非故障支路零序电流之和，而各非故障支路中流过的只
是本支路的零序电流，因而必小于前者。利用装设在各支
路的零序电流互感器来反应各支路零序电流的大小，可以
做到有选择性的漏电保护，这就是利用零序电流幅值的保
护原理。
L1 L2 L3 I01 I0i
g1
c1
(1)只能保护如单相漏电、人身触电和两相漏电等不对称漏电故 障，对三相对地阻抗均匀下降等对称性漏电故障不起保护作用、 亦即保护有死区。
(2)由于不能设置电容电流补偿电路，而要设置附加接地电容器 组，故增加了电网的对地电容值，使得漏电电流和人身触电电 流增大，降低了安全性。因此，这种保护方式只能与动作速度 快的真空型开关相配合才能保证安全性。
方向保护的原理如下图所示。当电网中某支路发生漏电故障 或人身触电事故时、由取样电路分别从电网中取出零序电压 和各支路的零序电流信号，经放大整形后，由相位比较电路 来判别故障支路，最后启动执行电路，切断故障支路的电源， 从而实现了有选择性的漏电保护。简言之，就是对零序电压 和零序电流进行幅值和相位综合处理以判断故障支路，进而 切除故障支路电源的原理。
漏电保护的动作电阻值
Rdz/kΩ 漏电 电压/V
380
660
1140
单相
6.3 11 20
两相
12.6 22 40
三相
18.9 33 60
应该指出，上述关系并没有考虑三相电网交流电流的影响。实 际上，当电网对地绝缘阻抗不平衡时，即使电源电压对称，也 有交流电流经三相电抗器、零序电抗器而进入直流继电器ZJ的 线圈回路，使其工作受到交流电流的干扰，因而动作值不再保 持1:2:3的关系。此时，不仅绝缘电阻的不平衡对动作值有影 响，而且三相电网的对地电容对动作电阻值也有影响，这显然 对漏电保护装置的工作不利。

第5章 剩余电流动作保护装置


? iL1 + iL 2 + iL3 + iN 0
TT系统碰壳时
QF L1 L2 L3 N
TA
iL1 iL2 iL3 iN
中间环节
TL
M
ie
? iL1 + iL 2 + iL3 + iN 0
L1 L2 L3 N PE
RCD
iL1 iL2 iL3 iN iPE
M
iL1 + iL 2 + iL3 + iN + iPE
基尔霍夫电流定律(KCL定律)
1．定律 在任一瞬间，流向任一结点的电流等于流出该结 点的电流。 即: Ｉ = Ｉ
I1
E1 + R1
a
I3 R3
I2
R2 + E2
入
出
或: Ｉ = 0
I1+I2 = I3 对结点 a：
-
或 I1+I2–I3= 0
实质: 电流连续性的体现。 b 基尔霍夫电流定律（KCL）反映了电路中任一
结点处各支路电流间相互制约的关系。
2．推广
电流定律可以推广应用于包围部分电路的任一 假设的闭合面。 I =? 例: 广义结点 IA A I IB
IC B C 5
+ 6V _ 1
2
+ _ 12V
1
5
IA + IB + IC = 0
I=0
QF TA L1 L2 L3 N
中间环节
iL1 iL2 iL3 iN
是公司的注册商标; 是表示产品的型号及壳架等级电流; 表示必须定期对开关作模拟漏电流试验,以防在 使用过程中损坏、更换,每个月一次. C16表示开关的额定电流是16A,在移印时A按标准 省去 不印,C表瞬时脱扣器代号. 号,也就是C曲线特性(5In~10In),230V表示产品 额定电压,IEC1009.1表示产品符合的国际标准， GB16917.1表示产品符合的国家标准。 6000表示产品的运行短路分断能力为6000A。 表示国家强制性3C认证标志，A010941表示工厂 编号； 表示表示开关往上推，开关闭合接通，用ON与I 表示；往下推表示开关断开，用OFF与O表示。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

6
二、防止触电的技术措施（4）
2
接地和接零
接地
指与大地的直接连接，电气装置或电气线路带电部分的
某点与大地连接、电气装置或其它装置正常时不带电部分 某点与大地的人为连接都叫接地。
保护接地
为了防止电气设备外露的不带电导体意外带电造成危险
，将该电气设备经保护接地线与深埋在地下的接地体紧密 连接起来的做法叫保护接地。
13
漏电保护器
14
什么是漏电保护器？
漏电保护器又称剩余电流保护器，是一 种保护电器，是在设备漏电、设备发生火 灾或人体（包括动物）与带电体接触而发 生触电事故时，能够迅速切断电源，避免 事故的扩大，保障了人身（包括动物）、 设备及财产安全的一种电器。
15
漏电保护器的应用 （1）
1、对直接接触的防护 ① 在直接接触电击事故的防护中，剩余电流保护装置只作为
8
二、防止触电的技术措施（6）
3
装设漏电保护装置
为了保证在故障情况下人身和设备的安 全，应依据《剩余电流动作保护装置安装 和运行》（GB13955-2005）装设漏电保护 器。它可以在设备及线路漏电时通过保护 装置的检测机构转换取得异常信号，经中 间机构转换和传递，然后促使执行机构动 作，自动切断电源，起到保护作用。
11
三、电气火灾的预防（1）
电气火灾一般是指由于电气线路、用电设 备、器具以及供配电设备出现故障性释放 的热能；如高温、电弧、电火花以及非故 障性释放的能量；如电热器具的炽热表面， 在具备燃烧条件下引燃本体或其他可燃物 而造成的火灾，也包括由雷电和静电引起 的火灾。 电气火灾主要包括以下四个方面：①漏电 火灾 ②短路火灾③过负荷火灾 ④接触电阻 过大火灾
12
三、电气火灾的预防（2）
1、对用电线路进行巡视，以便及时发现问题。 2、在设计和安装电气线路时，导线和电缆的绝缘强度不应
低于网路的额定电压，绝缘子也要根据电源的不同电压进 行选配。 3、安装线路和施工过程中，要防止划伤、磨损、碰压导线 绝缘，并注意导线连接接头质量及绝缘包扎质量。 4、在特别潮湿、高温或有腐蚀性物质的场所内，严禁绝缘 导线明敷，应采用套管布线，在多尘场所，线路和绝缘子 要经常打扫。 5、严禁乱接乱拉导线，安装线路时，要根据用电设备负荷 情况合理选用相应截面的导线。 6、检查线路上所有连接点是否牢固可靠，要求附近不得存 放易燃可燃物品。
9
二、防止触电的技术措施（7）
4
采用安全电压
（1）室外灯具距地面低于3m，屋内灯具距 地面低于2.4m时，就采用36V。 （2）使用行灯其电源的电压不超过36V。 （3）隧道、人防工程电源电压应不于36V。 （4）在潮湿和易触及带电体场所电源电压 应不大于24V。 （5）在特别潮湿场所和金属容器内工作照 明电源电压不得大于12V。
直接接触电击事故基本防护措施的补充保护措施(不包括对 相与相、相与N线间形成的直接接触电击事故的保护)。 ②用于直接接触电击事故防护时，应选用一般型(无延时)的 剩余电流保护装置。其额定剩余动作电流不超过30 mA。 2、对间接接触的防护 ①间接接触电击事故防护的主要措施是采用自动切断电源的 保护方式，以防止由于电气设备绝缘损坏发生接地故障时， 电气设备的外露可接近导体持续带有危险电压而产生电击事 故或电气设备损坏事故。当电路发生绝缘损坏造成接地故障 ，其故障电流值小于过电流保护装置的动作电流值时，应安 装剩余电流保护装置。
电器开关的可动部分一般不能使用绝缘 ，而需要屏护。高压设备不论是否有绝缘 ，均应采取屏护。
5
二、防止触电的技术措施（3）
绝缘、屏护和间距
1
是最为常见的安全措施！

3、间距
就是保证必要的安全距离。间距除用防 止触及或过分接近带电体外，还能起到防 止火灾、防止混线、方便操作的作用。在 低压工作中，最小检修距离不应小于0.1米 。
电流通过人体的持续时间愈长，造成电击伤害的危险程度 就愈大。人的心脏每收缩扩张一次约有0.1s的间隙，这 0.1s的间隙期对电流特别敏感，通电时间愈长，则必然与 心脏最敏感的间隙重合而引起电击；通电时间愈长，导致 通过人体的电流进一步增加。
3
二、防止触电的技术措施（1）
绝缘、屏护和间距
1
是最为常见的安全措施！
漏电保护器
（剩余动作电流保护装置）
1
用电安全常识
一、电流对人体的伤害（1）
电流对人体的伤害有三种：电击、电伤和电磁场伤害。 • 电击是指电流通过人体，破坏人体心脏、肺及神经系统的
正常功能。 • 电伤是指电流的热效应、化学效用和机械效应对人体的伤
害；主要是指电弧烧伤、熔化金属溅出烫伤等。 • 电磁场生理伤害是指在高频磁场的作用下，人会出现头晕
10
二、防止触电的技术措施（8）
注意事项
1、不得随便乱动或私自改造电气设备。 2、经常接触和使用的配电箱、插座、插销以
及导线等，必须保持完好，不得有破损或 将带电部分裸露。 3、经常检查电气设备的保护接地、接零装置 ，保证连接牢固。 4、在移动电风扇、照明灯、电焊机等电气设 备时，必须先切断电源，并保护好导线， 以免磨损或拉断。
感知电流（成年男性1.1mA；女性 0.7mA） 是指在一定的概率下通过人体引起人有任何感觉的最小电 流 摆脱电流（成年男性16mA；女性 10.5mA） 在一定概率下人触电后能自行摆脱带电体的最大电流 致命电流 （30mA以上有生命危险；50mA以上可引起心 室颤动；100mA足可致死）
电流持续时间
、乏力、记忆力减退、失眠、多梦等神经系统的症状。 一般认为：电流通过人体的心脏、肺部和中枢神经系
统的危险性比较大，特别是电流通过心脏时，危险性最大 。所以从手到脚的电流途径最为危险。
触电还容易因剧烈痉挛而摔倒，导致电流通过全身并 造成摔伤、坠落等二次事故。
2
一、电流对人体的伤害（2）
电流对人体的作用
由于绝缘破坏或其它原因而可能呈现危险电压的金属部
分，都应采取保护接地措施。如电机、变压器、开关设备
、照明器具及其它电气设备的金属外壳都应予以接地。一
般低压系统中，保护接电电阻值应小于4欧姆。
7
二、防止触电的技术措施（5）
2
接地和接零
保护接零
就是把电气设备在正常情况下不带电的 金属部分与电网的零线紧密地连接起来。 应当注意的是，在三相四线制的电力系统 中，通常是把电气设备的金属外壳同时接 地、接零，这就是所谓的重复接地保护措 施，但还应该注意，零线回路中不允许装 设熔断器和开关。
1、绝缘
它是防止人体触及绝缘物把带电体封闭起来。 瓷、玻璃、云母、橡胶、木材、胶木、塑料、布 、纸和矿物油等都是常用的绝缘材料。
应当注意：很多绝缘材料受潮后会丧失绝缘性 能或在强电场作用下会遭到破坏，丧失绝缘性能 。
4
二、防止触电的技术措施（2）
绝缘、屏护和间距
1
是最为常见的安全措施！
2、屏护
即采用遮拦、护照、护盖箱闸等把带电 体同外界隔绝开来。
