漏电保护器漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。
它有单相的，也有三相的。
由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。
根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。
电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。
脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。
目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。
一、电流型漏电保护器的分类按动作结构分，可分为直接动作式和间接动作式。
直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。
间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。
一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。
在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。
只具备检测、判断功能，不具备开闭主电路功能。
图1为漏电缆电器的结构示意图。
它分组装式和分装两种。
图1电流型漏电继电器的结构示意图组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。
触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。
试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。
分装式是将漏电脱扣器分离出来，再由外部接线连接。
（2）漏电开关。
同时具备检测、判断、执行功能。
它是漏电继电器和开关的结合体。
（3）漏电保护插座。
将漏电开关和插座组合在一起，使插座具备触电保护功能。
适用于移动电器和家用电器。
二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。
漏电保护器使用和管理规定漏电保护器是一种用于保护人身安全和电气设备的重要设备，使用和管理规定如下：1. 安装位置：漏电保护器应安装在电源进线处，即电源总开关的后方。
2. 安装：漏电保护器的安装应由专业电工进行，并按照国家相关标准和规定进行操作。
3. 检测和测试：定期对漏电保护器进行检测和测试，确保其正常工作。
通常，每季度进行一次全面测试，每月进行一次固定时间测试。
4. 故障处理：一旦发现漏电保护器发生故障或失效，应立即停止使用，并由专业电工进行检修或更换。
5. 使用注意事项：在使用漏电保护器时，需要注意以下几点：- 不要将过多的电器连接在同一个漏电保护器下，以避免超载；- 不要擅自关闭漏电保护器，以确保其正常工作；- 平时定期清洁漏电保护器，避免灰尘和污垢对其影响；- 不要将漏电保护器置于湿润或潮湿的环境中。
6. 管理责任：对于漏电保护器的管理责任应由相关的单位或个人承担，包括但不限于以下方面：- 将漏电保护器列入定期检查和维护计划，并跟踪执行情况；- 制定漏电保护器的管理制度和操作规程，并确保相关人员熟悉和遵守；- 定期组织培训和演练，提高漏电保护器的正确使用和处理故障的能力；- 及时修复和更换漏电保护器的故障部件，确保其正常工作。
以上是漏电保护器的使用和管理规定，对于确保电气设备的安全运行和人身安全具有重要的作用。
同时，遵守相关规定和规程，保持漏电保护器的良好状态也是每个使用者的责任。
漏电保护器使用和管理规定（2）以下是关于漏电保护器使用和管理的一些规定：1.安装位置：漏电保护器应安装在电源进线处，保护整个电路。
2.规格选择：根据电路负荷的大小和电流特性选择合适的漏电保护器，保证其额定电流和动作时间的适用性。
3.定期检测：漏电保护器应按规定定期进行测试和检查，一般建议每月测试一次，确保其正常工作。
4.注意保护器的维护：漏电保护器不应按压测试按钮，以免影响其正常工作。
同时，应避免过度使用保护器，以减少其损坏的风险。
漏电保护器的正确安装和使用方法漏电保护器是一种非常重要的电气安全装置，能有效地保护人们的生命安全和财产安全。
正确安装和使用漏电保护器是非常关键的，下面就介绍漏电保护器的正确安装和使用方法。
1.选择合适的漏电保护器漏电保护器有多种型号和规格，要根据所需电路的额定电流和额定电压来选择合适的保护器。
一般情况下，漏电保护器的额定电流应大于或等于所需电路的额定电流。
2.安装漏电保护器漏电保护器应安装在电路的起始位置，即电源进线口。
一般情况下，漏电保护器应通过专用插座或专用断路器与电源连接。
3.接线正确在安装漏电保护器时，要确保接线正确。
将电源的L、N两根导线通过漏电保护器的L、N两个端子接入保护器。
此外，还要将负载的L、N两根导线通过漏电保护器的L1、N1两个端子接入保护器。
4.检查漏电保护器在安装好漏电保护器后，还要进行漏电保护器的检查工作，以确保漏电保护器的正常工作。
方法是按下漏电保护器上的测试按钮，观察保护器是否能够正常跳闸。
5.定期检测漏电保护器漏电保护器是一种设备，定期检测是必要的。
定期检测的频率要根据实际情况而定，一般建议每半年或每年进行一次检测。
在测试过程中，应按下漏电保护器上的测试按钮，观察保护器是否能够正常跳闸。
6.正确使用漏电保护器在使用漏电保护器时，要注意以下几点：- 不要将漏电保护器作为全电路断电器来使用，只有在需要保护的电路上使用漏电保护器；- 不要滥用漏电保护器的测试按钮，测试按钮仅用于检测保护器是否正常工作，平时不应按下；- 不要将漏电保护器外露在潮湿或高温的环境中，以免影响保护器的正常工作；- 不要随意更换漏电保护器，如果需要更换保护器，应请专业人员进行更换。
总结起来，漏电保护器的正确安装和使用方法包括选择合适的保护器、正确安装漏电保护器、接线正确、检查和定期检测保护器的工作情况，以及正确使用漏电保护器。
通过正确安装和使用漏电保护器，可以最大限度地提高电气安全水平，保护人们的生命安全和财产安全。
漏电保护器的使用及注意事项摘要：随着群众生活水平的不断提高，工业、农业的发展，特别是电器的普遍使用，对电的安全性能的要求越来越高了。
因此对生活用电有了更高的要求，当前的电力特点是直接接地380v或220v的低压配电系统中已开始采取将质量合格参数合格的漏电保护器与接地保护或接零保护正确地配合使用，杜绝漏电伤人事情的发生。
本文就漏电保护器的使用及注意事项进行分析。
关键词：漏电保护器；使用；注意事项一、常用的漏电保护器在我们日常工作生活中，常用的漏电保护器主要有三相三级、三相四级、单相二级（如图1-3）。
图1三相三级漏电保护器图2三相四级漏电保护器图3单相二级漏电保护器框架式、塑壳、微型断路器都并可实现电流和能量的选择性，适用于级联。
而框架式断路器具有高短时耐受能力的空气断路器，主要用于一、二级配电柜的总开关或大电流重要方向的支路开关；具有限流作用的塑壳断路器，主要用于二级配电的分支开关和三级配电的总开关；具有限流作用的微型断路器，主要用于三级配电；分体式漏电保护器主要用于家电，如热水器（如图4）。
图4配电系统断路器示意图二、我们要从根本上认识到安装漏电保护器的重要性与必要性在故障时设备外壳会发生对人体有生命危险的接触电压。
当安装漏电保护器后即使发生接地故障，接地电压在还没有到达伤害人身生命时漏电保护就立即切断电源回路。
其原理是在住宅建筑电气设计时，设计者已为用户所安装的漏电保护器选择了额定电流小于或等于人体的安全电压30mA，动作时间为0.1S。
当发后接地故障时只要有漏电电流产生，就会在漏电电流小于或等于30mA时，漏电保护器就会在0.1秒时切断电源，不会对人体造成伤害危及生命安全。
在三级漏保安全防护中，安装漏电保护器对配电线路的绝缘水平起到安全监察作用。
如果没有出现碰壳故障或绝缘损坏，就有漏电电流的产生。
当漏电电流达到一定保护器额定动作电流时，就会立即动作切断电源，把故障线路切断，从而提前避免触电死亡及火灾事故的发生。
漏电保护器使用和管理规定漏电保护器（Residual Current Device，简称RCD）是一种用于监测和保护电气系统中存在的地线故障和漏电现象的装置。
它通过监测电流的进和出来检测是否有漏电情况，并在有漏电时自动切断电源，以保障人身和财产的安全。
以下是关于漏电保护器使用和管理的规定，供参考。
一、安装规定1.1 安全距离要求：漏电保护器应安装在用电设备的馈线侧，距离主开关不得超过30米。
同时，在使用低压电器设备时，不得超过20米。
在电动汽车充电桩等特殊设备中，应根据具体情况进行布置。
1.2 功率要求：根据用电设备的额定功率和电流，选择适合的漏电保护器。
一般来说，额定漏电动作电流应大于用电设备的漏电电流。
1.3 总开关选择：漏电保护器应与总开关配套使用，确保在漏电情况下能及时切断电源。
总开关额定电流应与漏电保护器的额定电流相匹配。
二、使用规定2.1 动态测试：漏电保护器应定期进行动态测试，以确保其正常工作。
一般建议每个月进行一次测试，具体操作方法在产品说明书中有详细说明。
2.2 慎重操作：在使用漏电保护器时，应遵守相关操作规定，不得私自更改和拆卸保护装置。
如果发现漏电保护器存在故障或异常情况，应及时停止使用，并请专业人员进行维修和更换。
2.3 防雷措施：漏电保护器应采取防雷措施，如安装雷电保护器和接地装置，以确保其安全可靠的工作。
三、管理规定3.1 定期检测：对漏电保护器应进行定期检测，检查其工作状态和参数是否符合要求。
一般建议每年至少检测一次，特殊情况下可以适当增加检测频率。
3.2 记录管理：对漏电保护器的运行情况和维修记录等应进行详细记录，以便日后查询和分析。
并根据需要，建立漏电保护器档案，包括产品型号、出厂日期、维修记录等。
3.3 人员培训：对需要使用和维护漏电保护器的人员，应进行专业培训，使其了解基本原理、操作规程和故障排除方法，提高其安全意识和维护能力。
3.4 故障处理：遇到漏电保护器故障或异常情况时，应及时采取措施进行处理。
如何正确使用漏电保护器漏电保护器是一种常用的保护电气设备的装置，它能及时检测到电路出现漏电现象并切断电源，保护电气设备和人身安全。
正确使用漏电保护器不仅能保障安全，还能延长电气设备的使用寿命。
本文将介绍如何正确使用漏电保护器。
什么是漏电保护器漏电保护器是一种电气装置，主要用于检测电气设备是否出现漏电现象，其英文名为Residual Current Device，缩写为RCD。
漏电保护器通过检测电流是否平衡来判断是否存在漏电，当电路出现漏电时，漏电保护器会立刻切断电源，防止电击事故的发生。
漏电保护器通常被安装在电路的起点或是接线盒处。
漏电保护器的作用漏电保护器的主要作用就是检测和保护电器设备和使用者的安全。
漏电保护器能够在电路出现漏电时及时检测到漏电现象并切断电源，保障使用者的人身安全。
在某些情况下，电气设备本身会出现漏电现象，如果没有安装漏电保护器就会对人身安全和电气设备的寿命带来很大的危害。
漏电保护器的安装能够全面保障电气设备和使用者的安全。
如何正确使用漏电保护器正确使用漏电保护器需要从以下几个方面入手：1.安装漏电保护器的安装需要按照规范进行，安装时应遵循以下要求：•漏电保护器应安装在电路的起点处；•漏电保护器的额定电流应当大于接入电路的总电流；•漏电保护器应与主电源之间采用专业的接线方式；•漏电保护器应定期进行检测和保养。
2.检测和保养漏电保护器的检测和保养是保障漏电保护器正常工作的关键，需要进行以下几项工作：•定期使用专业仪器对漏电保护器进行检测；•检查漏电保护器的保护功能是否正常；•对漏电保护器进行清洁和维护；•定期检查漏电保护器的接线。
3.日常使用在漏电保护器的日常使用中，应该注意以下几个方面：•检查漏电保护器是否处于正常工作状态；•在使用电气设备时应该注意不要将电气设备浸入水中或者在潮湿的环境中使用；•不要在使用电气设备时使用双手或湿手接触电源开关和插头；•不要将电气设备放置在易燃、易爆的环境中；•定期检查电线是否磨损，如发现应及时更换。

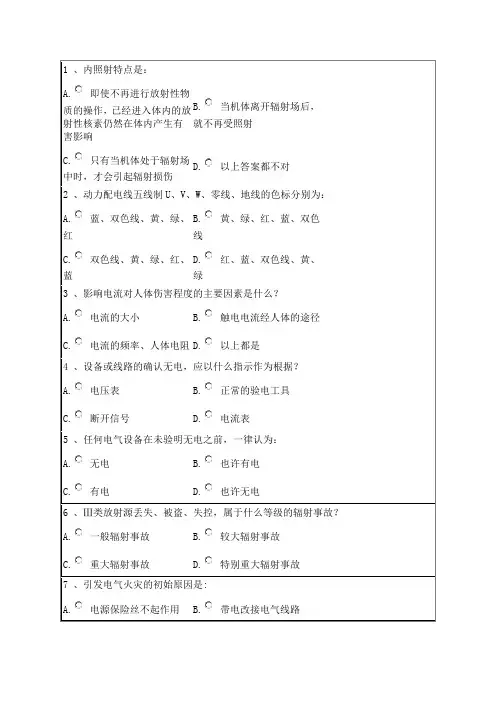

A.即使不再进行放射性物质的操作， B.当机体离开辐射场后，就不再受照射C.只有当机体处于辐射场D.以上答案都不对中时，才会引起辐射损伤A.蓝、双色线、黄、绿、B.黄、绿、红、蓝、双色C.双色线、黄、绿、红、D.红、蓝、双色线、黄、A.电流的大小 B.触电电流经人体的途径C.电流的频率、人体电阻D.以上都是A.电压表B.正常的验电工具C.断开信号D.电流表A.无电B.也许有电C.有电D.也许无电A.一般辐射事故B.较大辐射事故C.重大辐射事故D.特别重大辐射事故A.电源保险丝不起作用B.带电改接电气线路C.线路或设备过电流运行D.没有保护性接零或接地A.电死人B.用仪表测量电容值时，会损坏仪表C.有高电压D.以上都是A.电容短路B.电容发热C.电容爆裂而伤害到人D.电容不会爆裂A. 2B.0.5C. 1D.10A.尽量缩短受照射时间，尽量增大与辐射源的距离，B.尽可能地隔断放射性物质进入人体的各种途径C.防止放射性物质经呼吸道进入人体内D.防止放射性物质经口腔进入人体内A.除研究堆和动力堆核燃料循环范畴的材料以外， B.能发射射线的所有物质C.非密封在包壳里或者紧密地固结在覆盖层里的放射D.未密封的放射性物质，当简单封装后就是密封放射A.使用经过环保认证的绿色材料（建筑、装饰）B.将窗户、门和通风口打C.使用空气净化器和粒状活性炭D.以上答案都不对A.不得任意放置于通道上，以免因绝缘破损造成短路B.插座不足时，可连续串C.插座不足时，可连续分D.不考虑负荷容量A.电源保险丝不起作用B.带电改接电气线路C.绝缘老化或破坏D.室内湿度A.是安全的B.不带电C.未必是安全的（如果输入端火线和零线未按要求接，D.以上答案都不对A.人体接触对静电敏感设备时提前释放自己身体中积 B.用电设备都良好接地C.保证电路良好的绝缘D.在易产生静电的场所梳理头发A.低原子序数的材料塑料或有机玻璃等）B.高原子序数的材料混凝土等）C.含氢量较高或含硼的材D.以上答案都不对料（水、石蜡、硼砂等）B.及时放回烙铁架，用完A.不能乱甩焊锡及时切断电源C.周围不得放置易燃物品D.以上都是A.双层塑料铜芯绝缘导线B.双股铜芯塑料软线C.铜芯橡皮绝缘护套或铜D.单股铜芯塑料软线芯聚氯乙烯绝缘护套软线A.“在此工作”B.“止步，高压危险”C.“禁止合闸，有人工D.“今日休息”作”A.220B.380C.500D.36A.触电事故B.电压波动C.电流过大D.双手触电事故A.二氧化碳灭火器B.干粉灭火器C.泡沫灭火器D.以上答案都不对A.有足够大的电阻B.有足够小的电阻C.可靠接地D.可靠绝缘、静电有三大特点：一是电压高；二是静电感应突出；三是尖端放、为了防止触电可采用绝缘、防护、隔离等技术措施以保障安全。
漏电保护器使用说明书漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
国家为了规范漏电保护器的正确使用，相继颁布了《漏电保护器安全监察规定》（劳安字（1999）16号）和《漏电保护器安装与运行（GB13955-92）等一系列标准和规定。
依据这些标准和规定，我们在选用漏电保护器时应遵循以下主要原则：1. 购买漏电保护器时应购买具有生产资质的厂家产品，且产品质量检测合格。
在这里要提醒大家：市场上销售的漏电保护器有不少是不合格品。
2002年10月28日，国家质检总局公布漏电保护器产品质量抽查结果，有20%左右的产品不合格，其主要问题为：有的不能正常分断短路电流，消除火灾隐患；有的起不到人身触电的保护作用；还有一些不该跳闸时跳闸，影响正常用电。
2. 应根据保护范围、人身设备安全和环境要求确定漏电保护器的电源电压、工作电流、漏电电流及动作时间等参数。
3. 电源采用漏电保护器做分级保护时，应满足上、下级开关动作的选择性。
一般上一级漏电保护器的额定漏电电流不小于下一级漏电保护器的额定漏电电流，这样既可以灵敏地保护人身和设备安全，又能避免越级跳闸，缩小事故检查范围。
4. 手持式电动工具（除III类外）、移动式生活用家电设备（除III 类外）、其他移动式机电设备，以及触电危险性较大的用电设备，必须安装漏电保护器。
5. 建筑施工场所、临时线路的用电设备，应安装漏电保护器。
这是《施工现场临时用电安全技术规范》（JGJ46-88）中明确要求的。
6. 机关、学校、企业、住宅建筑物内的插座回路，宾馆、饭店及招待所的客房内插座回路，也必须安装漏电保护器。
7. 安装在水中的供电线路和设备以及潮湿、高温、金属占有系数较大及其他导电良好的场所，如机械加工、冶金、纺织、电子、食品加工等行业的作业场所，以及锅炉房、水泵房、食堂、浴室、医院等场所，必须使用漏电保护器进行保护。

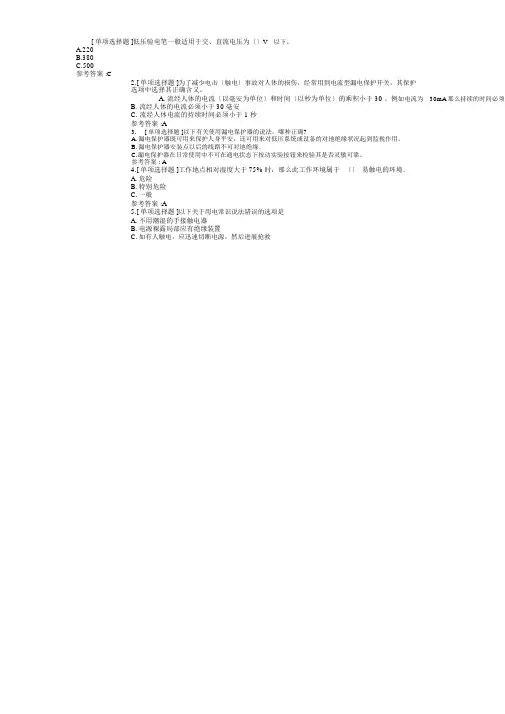

[ 单项选择题 ]低压验电笔一般适用于交、直流电压为〔〕V以下。
A.220B.380C.500参考答案 :C2.[ 单项选择题 ]为了减少电击〔触电〕事故对人体的损伤，经常用到电流型漏电保护开关，其保护选项中选择其正确含义。
A. 流经人体的电流〔以毫安为单位〕和时间〔以秒为单位〕的乘积小于30 。
例如电流为30mA那么持续的时间必须B. 流经人体的电流必须小于30 毫安C. 流经人体电流的持续时间必须小于1 秒参考答案 :A3. [ 单项选择题 ]以下有关使用漏电保护器的说法，哪种正确?A.漏电保护器既可用来保护人身平安，还可用来对低压系统或设备的对地绝缘状况起到监视作用。
B.漏电保护器安装点以后的线路不可对地绝缘。
C.漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。
参考答案 : A4.[ 单项选择题 ]工作地点相对湿度大于75% 时，那么此工作环境属于〔〕易触电的环境。
A.危险B.特别危险C.一般参考答案 :A5.[ 单项选择题 ]以下关于用电常识说法错误的选项是A.不用潮湿的手接触电器B.电源裸露局部应有绝缘装置C.如有人触电，应迅速切断电源，然后进展抢救D.可用试电笔去试高压电参考答案 :D6.[ 单项选择题 ]有爆炸危险工房内照明灯具和电开关，应选用防爆型。
电开关应安装在：A.室内门旁B.室外门旁C.室内明灯附近参考答案 :B7.[ 单项选择题 ]一般居民住宅、办公场所，假设以防止触电为主要目的时，应选用漏电动作电流为多A.6 mAB.15mAC.30mAD.50mA参考答案 :C8.[ 单项选择题 ]进展照明设施的接电操作，应采取的防触电措施为：A.湿手操作B.切断电源C.站在金属登子或梯子上D.戴上手套参考答案 :B9.[ 单项选择题 ]电线接地时，人体距离接地点越近，跨步电压越高；距离越远，跨步电压越低。
一般电压可看成是零？A.10m 以内B.20m 以内C.30m 以内2参考答案 :B10.[ 单项选择题 ]以下有关实验室用电的考前须知中，不正确的选项是：A.实验前先检查用电设备，再接通电源；实验完毕后，先关仪器设备，再关闭电源B.工作人员离开实验室或遇突然断电，应关闭电源，尤其要关闭加热电器的电源开关C.电源或电器设备的保险丝烧断后，可以用其它金属导线代替D.电源开关附近不得存放易燃易爆物品或堆放杂物参考答案 :C11.[ 单项选择题 ]发生触电事故时应当A.把触电者拉开B.迅速切断电源C.如无外伤，可不就医D.立即心脏按摩参考答案 :B12.[ 单项选择题 ]漏电保护器的使用是防止:A.触电事故B.电压波动C.电荷超负荷参考答案 :A13.[ 单项选择题 ]漏电保护器对下例哪种情况不起作用？A.单手碰到带电体B.人体碰到带电设备C.双手碰到两相电线〔此时人体作为负载，已触电〕D.人体碰到漏电机壳参考答案 :C314.[ 单项选择题 ]触电事故中，绝大局部是( )导致人身伤亡的。
