什么是剩余电流_什么是剩余电流保护器_剩余电流断路器怎么调什么是剩余电流剩余电流，是指低压配电线路中各相（含中性线）电流矢量和不为零的电流。
通俗讲当用电侧发生了事故，电流从带电体通过人体流到大地，使主电路进出线中的电流I相和I中的大小不相等，此时电流的瞬时矢量合成有效值称为剩余电流。
1、剩余电流产生原因建筑物内的导线使用年久失修，其绝缘层老化破损。
建筑物内导线安装施工不规范，如导线不穿阻燃管，直接埋于墙内或置于桁架上。
导线施工质量粗糙，偷工减料，使用钢管穿线时钢管内壁刮伤导线绝缘层。
娱乐场所等公共活动场所在进行二次装修时，乱敷电线，致使各种施工遗留缺隐贴近易燃物；电气设计不当，包括使用者随意增加负荷，造成导线过负荷而发热，导线绝缘层老化失效。
用户内部私拉乱扯线路，架设极不规范。
线路受自然条件影响，如导线碰树，大风吹断导线，空气潮湿导致导线绝缘水平下降等。
各种人为的破坏造成断线等。

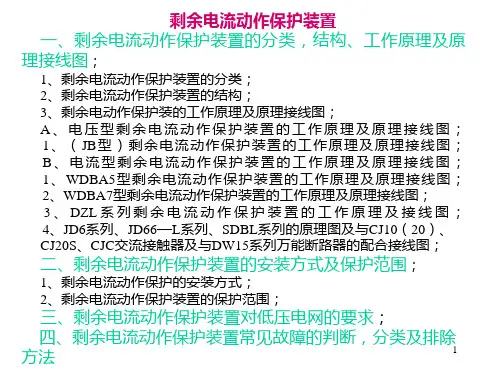

二、什么是剩余电流保护器在低压电网中安装剩余电流动作保护器（residualcurrentoperatedprotectivedevice，简称为RCD，以下简称剩余电流保护器）是防止人身触电、电气火灾及电气设备损坏的一种有效的防护措施。
世界各国和国际电工委员会通过制订相应的电气安装规程和用电规程在低压电网中大力推广使用剩余电流动作保护器。
1、剩余电流保护器的基本原理RCD的主要特性如上图：其铁芯包绕了一电气回路的全部载流导体，在磁芯内产生的磁通在一瞬间都与这些导体电流的算术和有关；在一方向流过的电流假设为正（I1），则在相反方向流过的电流就为负（I2）。
在无故障的正常回路中I1+I2=0，在磁芯内没有磁通，线圈内的电动势为零。
接地故障电流Id穿过磁芯流向故障点，但却经大地或经TN系统的保护线返回电源。
穿过磁芯的诸导体的电流因此不再平衡，电流差在磁芯内产生了磁通。
此电流被称作“剩余”电流，这一原理也被认作“剩余电流”原理。
剩余电流保护原理 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】电气火灾漏电检查调试注意事项一．漏电流保护原理.1.低压常用的配电系统接地方式1)TN系统定义：电力系统有一点直接接地，电气装置的外露可接近导体通过保护线与该接地点相连接。
TN系统常用的有TN-C、TN-C-S、TN-S三种方式。
a.TN-C. TN-C方式为整个系统的中性线与保护线是合一，中性线和保护是同一根线。
如下图TN-C系统特点：保护线和中性线在整个系统中间合并成一根导线。
(1)它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。
TN-C系统一般采用零序电流保护(2)TN-C系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则PEN中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入PEN，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位(3)TN-C系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
TN-C系统存在缺陷：（1）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。
当三相负载严重不平衡时，触及零线可能导致触电事故。
（2）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
（3）对接有二极漏电保护开关的单相用电设备，如用于TN-C系统中其金属外壳的保护零线，严禁与该电路的工作零线相连接，也不允许接在漏电保护开关前面的PEN线上，但在使用中极易发生误接（4）重复接地装置的连接线，严禁与通过漏电开关的工作零线相连接。
b.方式为整个系统的中性线路与保护线是分开的，如下图。
TN-S系统特点：（1）当电气设备相线碰壳，直接短路，可采用过电流保护器切断电源当Ｎ线断开，如三相负荷不平衡，中性点电位升高，但外壳无电位，PE线也无电位（2）TN-S系统PE线首末端应做重复接地，以减少PE线断线造成的危险TN-S系统注意的问题：（3）保护零线绝对不允许断开（4）同一用电系统中的电器设备绝对不允许部分接地部分接零c.系统中有一部分线路的中性线与保护线是合一的，如下图。

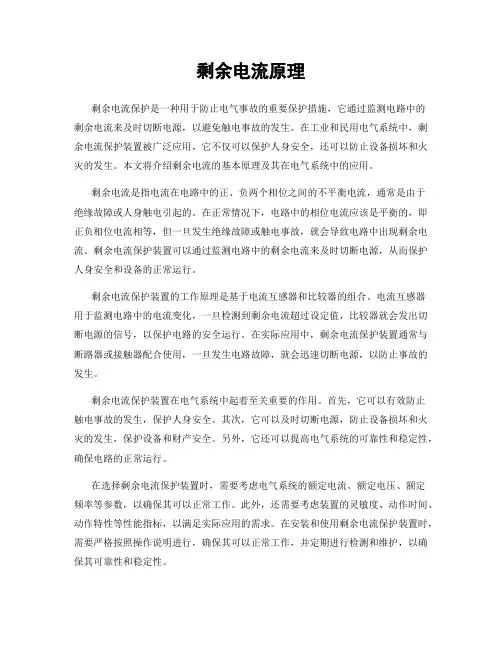

剩余电流原理剩余电流保护是一种用于防止电气事故的重要保护措施，它通过监测电路中的剩余电流来及时切断电源，以避免触电事故的发生。
在工业和民用电气系统中，剩余电流保护装置被广泛应用，它不仅可以保护人身安全，还可以防止设备损坏和火灾的发生。
本文将介绍剩余电流的基本原理及其在电气系统中的应用。
剩余电流是指电流在电路中的正、负两个相位之间的不平衡电流，通常是由于绝缘故障或人身触电引起的。
在正常情况下，电路中的相位电流应该是平衡的，即正负相位电流相等，但一旦发生绝缘故障或触电事故，就会导致电路中出现剩余电流。
剩余电流保护装置可以通过监测电路中的剩余电流来及时切断电源，从而保护人身安全和设备的正常运行。
剩余电流保护装置的工作原理是基于电流互感器和比较器的组合。
电流互感器用于监测电路中的电流变化，一旦检测到剩余电流超过设定值，比较器就会发出切断电源的信号，以保护电路的安全运行。
在实际应用中，剩余电流保护装置通常与断路器或接触器配合使用，一旦发生电路故障，就会迅速切断电源，以防止事故的发生。
剩余电流保护装置在电气系统中起着至关重要的作用。
首先，它可以有效防止触电事故的发生，保护人身安全。
其次，它可以及时切断电源，防止设备损坏和火灾的发生，保护设备和财产安全。
另外，它还可以提高电气系统的可靠性和稳定性，确保电路的正常运行。
在选择剩余电流保护装置时，需要考虑电气系统的额定电流、额定电压、额定频率等参数，以确保其可以正常工作。
此外，还需要考虑装置的灵敏度、动作时间、动作特性等性能指标，以满足实际应用的需求。
在安装和使用剩余电流保护装置时，需要严格按照操作说明进行，确保其可以正常工作，并定期进行检测和维护，以确保其可靠性和稳定性。
总之，剩余电流保护是电气系统中的重要保护措施，它可以有效防止触电事故的发生，保护人身安全和设备的正常运行。
在实际应用中，需要根据电气系统的实际情况选择合适的剩余电流保护装置，并严格按照操作说明进行安装和使用，以确保其可靠性和稳定性。
