数控加工中宏程序的编制方法

数控加工中宏程序的应用技巧数控加工是一种高效、精确的加工方式，它可以通过计算机控制机床的运动轨迹，实现对工件的加工。

而宏程序则是数控加工中的一种重要工具，它可以将一系列的加工指令组合成一个程序，从而实现对复杂工件的加工。

本文将介绍数控加工中宏程序的应用技巧。

一、宏程序的基本概念宏程序是一种由多个加工指令组成的程序，它可以在数控加工中实现对复杂工件的加工。

宏程序通常由多个子程序组成，每个子程序都是一组加工指令的集合。

在编写宏程序时，可以使用变量、循环、条件语句等编程语言的基本元素，从而实现对复杂工件的加工。

二、宏程序的编写方法宏程序的编写方法与一般的编程语言类似，需要遵循一定的语法规则。

在编写宏程序时，需要注意以下几点：1. 宏程序的命名应该简洁明了，能够反映出它的功能。

2. 宏程序应该包含必要的注释，以便于其他人理解和修改。

3. 宏程序应该尽可能地模块化，将不同的功能分成不同的子程序，以便于维护和修改。

4. 在编写宏程序时，应该考虑到机床的运动轨迹、刀具的位置和方向等因素，以确保加工的精度和效率。

三、宏程序的应用技巧1. 使用变量在编写宏程序时，可以使用变量来存储一些常用的数值，如刀具半径、工件坐标等。

这样可以方便地修改这些数值，从而实现对加工精度的控制。

2. 使用循环在编写宏程序时，可以使用循环语句来重复执行一组加工指令，从而实现对复杂工件的加工。

循环语句可以根据工件的形状和尺寸进行调整，以达到最佳的加工效果。

3. 使用条件语句在编写宏程序时，可以使用条件语句来判断加工过程中的一些特殊情况，如刀具碰撞、工件表面不平等等。

通过条件语句的判断，可以及时停止加工，避免机床和工件的损坏。

4. 使用子程序在编写宏程序时，可以将一些常用的加工指令组成子程序，以便于在其他宏程序中调用。

这样可以减少代码的重复，提高编程效率。

宏程序是数控加工中的一种重要工具，它可以实现对复杂工件的加工。

在编写宏程序时，需要遵循一定的语法规则，同时还需要掌握一些应用技巧，如使用变量、循环、条件语句和子程序等。

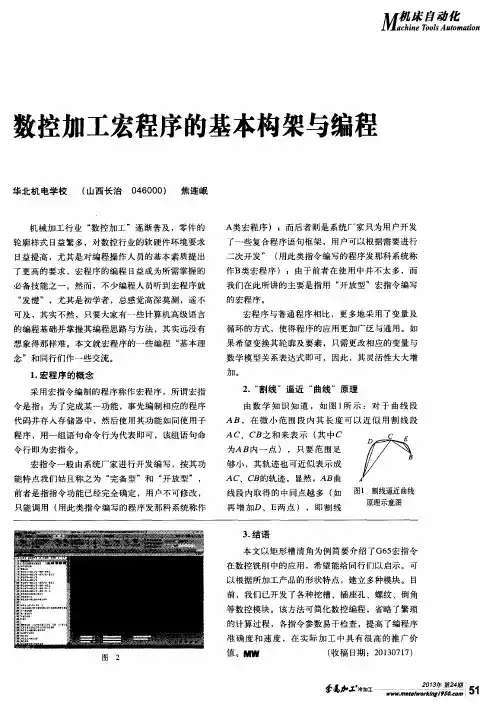

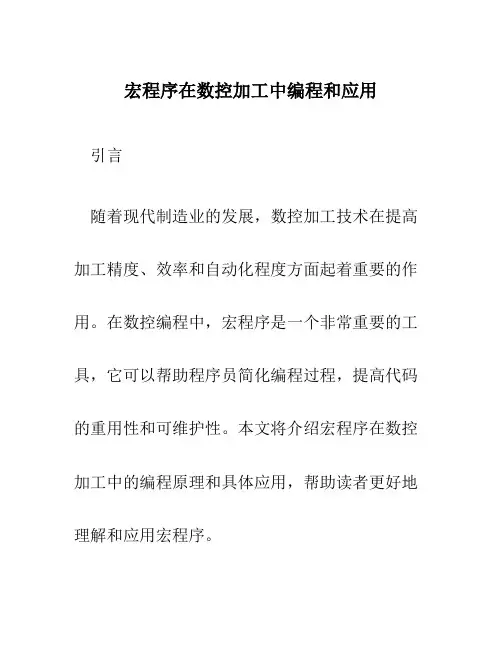

宏程序在数控加工中编程和应用引言随着现代制造业的发展，数控加工技术在提高加工精度、效率和自动化程度方面起着重要的作用。

在数控编程中，宏程序是一个非常重要的工具，它可以帮助程序员简化编程过程，提高代码的重用性和可维护性。

本文将介绍宏程序在数控加工中的编程原理和具体应用，帮助读者更好地理解和应用宏程序。

宏程序的概念与原理宏程序是一种具有独立功能的程序段，在数控编程中常用于实现重复性的操作或一次性调用的功能。

宏程序通过定义一系列的命令和操作，可以被程序主体多次调用，从而实现更简洁、高效的编程方式。

宏程序的原理是将一系列的指令和操作封装在一个独立的子程序中。

当需要使用这些指令时，只需要在主程序中调用相应的宏程序即可。

这样不仅可以简化编程过程，还能提高代码的重用性和可维护性。

宏程序的编程规范与语法编程规范在编写宏程序时，需要遵守一定的编程规范，以确保程序的可读性和可维护性。

1.给宏程序起一个有意义的名称，能够准确表达宏程序的功能。

2.在编写宏程序时，要尽量遵守代码缩进、命名规范等编程规范，以提高代码的可读性。

3.在宏程序的注释中，需要清晰地说明宏程序的功能、调用方法和参数意义，帮助其他程序员理解和使用宏程序。

语法宏程序的语法与常规的数控编程语言类似，一般包含以下几个部分：1.宏程序的定义：用于定义宏程序的名称和参数。

2.宏程序的功能代码：包含一系列要执行的指令和操作，实现特定的功能。

3.程序的调用：通过在主程序中调用宏程序的名称和参数，实现对宏程序的调用和执行。

宏程序在数控加工中的应用宏程序在数控加工中有着广泛的应用，可以实现一些常见的功能，如复杂轮廓的加工、孔加工、切割等。

下面将以具体的应用案例来介绍宏程序的应用。

复杂轮廓加工对于一些复杂的轮廓加工，在传统的编程方式下，需要大量的代码来描述。

而通过宏程序的方式，可以将复杂的操作和指令封装在一个宏程序中，通过主程序的调用，只需一行简洁的代码即可实现复杂轮廓的加工。

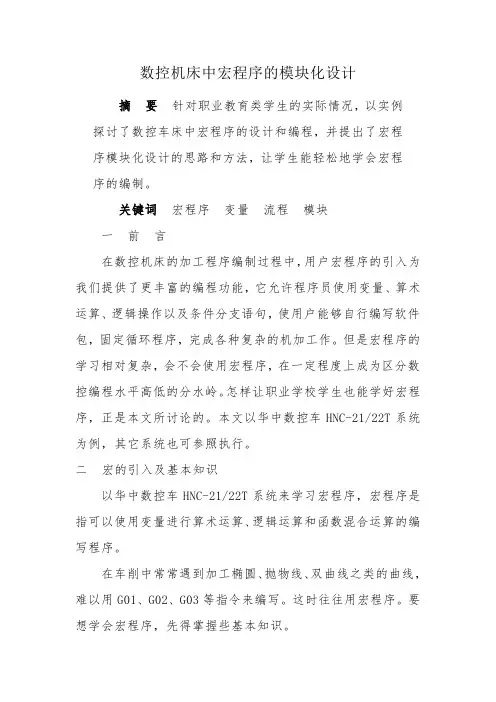

数控机床中宏程序的模块化设计摘要针对职业教育类学生的实际情况，以实例探讨了数控车床中宏程序的设计和编程，并提出了宏程序模块化设计的思路和方法，让学生能轻松地学会宏程序的编制。

关键词宏程序变量流程模块一前言在数控机床的加工程序编制过程中，用户宏程序的引入为我们提供了更丰富的编程功能，它允许程序员使用变量、算术运算、逻辑操作以及条件分支语句，使用户能够自行编写软件包，固定循环程序，完成各种复杂的机加工作。

但是宏程序的学习相对复杂，会不会使用宏程序，在一定程度上成为区分数控编程水平高低的分水岭。

怎样让职业学校学生也能学好宏程序，正是本文所讨论的。

本文以华中数控车HNC-21/22T系统为例，其它系统也可参照执行。

二宏的引入及基本知识以华中数控车HNC-21/22T系统来学习宏程序，宏程序是指可以使用变量进行算术运算、逻辑运算和函数混合运算的编写程序。

在车削中常常遇到加工椭圆、抛物线、双曲线之类的曲线，难以用G01、G02、G03等指令来编写。

这时往往用宏程序。

要想学会宏程序，先得掌握些基本知识。

以椭圆为例，椭圆的一个方程式是这样的：X2/A2+Y2/B2=1，它在数控加工中不能直接把该方程代入进去，需进行一些变换：1、运算符算术运算符：+，-，*，/。

这类很好理解，和初中所学一样，数控中也没有变化。

条件运算符：数学中像＞，＜，＝，≠，≤，≥之类的条件运算符，在数控中就要变换一种形式，如“＝”则用EQ表示，“≠”用NE表示，“＞”用GT表示，“＜”用LT表示，“≤”用LE表示，“≥”用GE表示。

这样表示主要原因是由于数控机床的输入面板中没有这些符号，只好用字母来表达了。

逻辑运算符：AND（与），OR（或），NOT（非），这类运算符用于逻辑运算，数控车削中用的不多，对于初学者可以先不用掌握，随着知识的积累，会逐步理解。

函数：常见的有三角函数，平方根，绝对值等，分别用这类字符表示，SIN（正弦），COS（余弦），TAN（正切），ATAN （余切），SQRT（平方根），ABS（绝对值）等等。

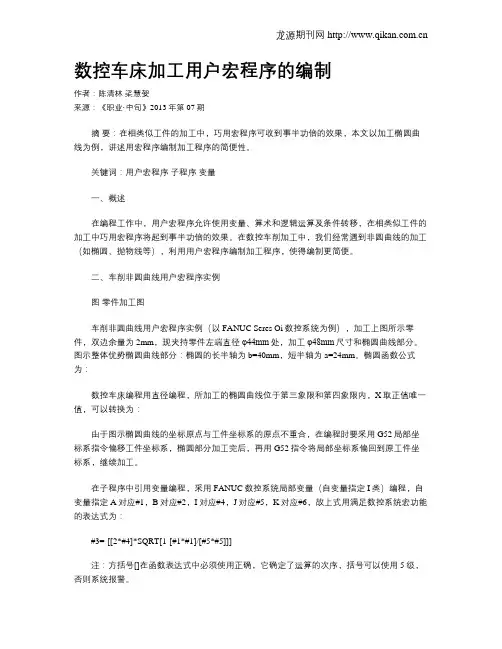

数控车床加工用户宏程序的编制作者：陈清林梁慧妿来源：《职业·中旬》2013年第07期摘要：在相类似工件的加工中，巧用宏程序可收到事半功倍的效果，本文以加工椭圆曲线为例，讲述用宏程序编制加工程序的简便性。

关键词：用户宏程序子程序变量一、概述在编程工作中，用户宏程序允许使用变量、算术和逻辑运算及条件转移，在相类似工件的加工中巧用宏程序将起到事半功倍的效果。

在数控车削加工中，我们经常遇到非圆曲线的加工（如椭圆、抛物线等），利用用户宏程序编制加工程序，使得编制更简便。

二、车削非圆曲线用户宏程序实例图零件加工图车削非圆曲线用户宏程序实例（以FANUC Seres Oi数控系统为例），加工上图所示零件，双边余量为2mm，现夹持零件左端直径φ44mm处，加工φ48mm尺寸和椭圆曲线部分。

图示整体优势椭圆曲线部分：椭圆的长半轴为b=40mm，短半轴为a=24mm。

椭圆函数公式为：数控车床编程用直径编程，所加工的椭圆曲线位于第三象限和第四象限内，X取正值唯一值，可以转换为：由于图示椭圆曲线的坐标原点与工件坐标系的原点不重合，在编程时要采用G52局部坐标系指令偏移工件坐标系，椭圆部分加工完后，再用G52指令将局部坐标系偏回到原工件坐标系，继续加工。

在子程序中引用变量编程，采用FANUC数控系统局部变量（自变量指定I类）编程，自变量指定A对应#1，B对应#2，I对应#4，J对应#5，K对应#6，故上式用满足数控系统宏功能的表达式为：#3=-[[2*#4]*SQRT[1-[#1*#1]/[#5*#5]]]注：方括号[]在函数表达式中必须使用正确，它确定了运算的次序，括号可以使用5级，否则系统报警。

主程序：O0001；G21 G54 G99；公制，每转进给G00 X200 Z200；定义换刀点T0101；换1号车刀（机夹式硬质合金刀具）G50 S3000；车床最高限速3000r/minM03 G96 S200；主轴正转，恒线速G00 X35 Z2；精加工右端面G01 Z0 F0.1；X-1；G00 X55 Z5；刀具快速移动到起刀点G65 P9001 A12 B-26 D86 I24 J40 K0.05；调用用户宏程序9001，对局部变量符值，A对应#1，B对应#2，I对应#4，J对应#5，K对应#6，D对应#7。

数控宏程序编程入门自学数控宏程序编程是数控加工中的一种重要的编程方式，也是数控编程研究的一个重要方向。

相较于手动编程，宏程序编程具有编程简单，编程效率高，重复利用性强等优点。

对于想要学习和掌握数控加工技术的人来说，学习宏程序编程是必不可少的一步。

本文将分享一些入门自学数控宏程序编程的方法和步骤。

一、了解数控宏程序编程首先，想要学好数控宏程序编程，需要了解数控宏程序编程的基本概念和知识点。

比如，数控宏程序是什么，宏定义和调用的语法规则是怎样的，如何在宏程序中加入不同的数控指令等。

除此之外，还应了解编程软件的使用方法，包括软件的安装、打开方式、编写程序时的操作步骤以及如何输出程序等。

二、系统学习编程语言数控宏程序编程的语言通常是基于ISO标准的G代码，因此，为了能够顺利学习和掌握宏程序编程，需要系统地学习G代码的基本知识。

这涵盖了G代码中的知识点，如注释、坐标系、插补方式、刀具半径补偿等。

三、实践编程演习学习宏程序编程不仅要有理论基础，还需要进行实际操作，切实掌握编程技能。

可以试着编写基本的程序，通过实践操作中不断调整修改程序，从而理解宏程序编程的各种规则和方法。

可以先写一些简单的宏程序，如点动调试、公差自动换刀、刀具半径补偿等。

四、结合实际加工应用除了学习和理解宏程序编程的基础知识以及实践演习，还需要将它应用到实际的切削加工应用中。

因为实际应用和理论知识相结合，才能在实际操作中真正体验到宏程序编程的优势和功能。

在应用中也可以学到更多的编程技巧和经验，从而不断提升自己的宏程序编程水平。

五、多参考相关书籍和网络资源在学习宏程序编程的过程中还可以多参考相关的书籍和网络资源，如《数控编程技术指南》、《G代码编程基础》、以及国内外相关的论坛和博客等。

这些都可以帮助自己更好地理解宏程序编程的各方面知识点，也可以了解到最新的技术和应用。

总之，学习数控宏程序编程需要有系统的学习方法和耐心的实践过程。

逐步的掌握编程的技能和方法，并将其运用到实际的切削加工中，才能使自己的宏程序编程水平得到不断的提升和完善。
