塑料负荷变形温度的测定第1部分：通用试验方法1 范围1.1 本文件规定了测定塑料负荷(三点加荷下的弯曲应力)变形温度的通用方法。
为适应不同类型材料，规定了不同类型试样和不同的恒定试验负荷。
1.2 GB/T 1634.2 对塑料(包括填充塑料、纤维长度不大于7.5 mm的纤维增强塑料) 和硬橡胶规定了具体要求，GB/T 1634.3对高强度热固性层压材料和长纤维增强塑料（纤维长度在加工前大于7.5mm）规定了具体要求。
1.3 本文件适用于评价不同类型材料在负荷下，以规定的升温速率升至高温时的相对性能。
所得结果不一定代表其可适用的最高温度。
因为实际使用时的主要因素如时间、负荷条件和标称表面应力等，可能与本试验条件不同。
只有从室温弯曲模量相同的材料得到的数据，才有真正的可比性。
1.4 本部分规定了试样的优选尺寸。
1.5 使用本方法获得的数据不用于预测实际的最终使用性能。
这些数据不用于分析或预测材料在高温下的耐久性。
1.6 本方法通常称作热变形温度试验（HDT），尽管没有官方文件使用该名称。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。
ISO 75-2，塑料-荷载下挠度温度的测定-第2部分：塑料和硬质橡胶ISO 75-3，塑料-载荷下挠度温度的测定-第3部分：高强度热固性层压板和长纤维增强塑料ISO 291，塑料-调节和试验用标准大气ISO 16012，塑料-试样线性尺寸的测定IEC 60584-1，热电偶-第1部分：电动势规范和公差IEC 60751，工业铂电阻温度计和铂温度传感器3 术语和定义下列术语和定义适用于本文件。
3.1弯曲应变 flexural strainεf试样跨度中点外表面单位长度的微小的用分数表示的变化量。
注：以无量纲比值或百分数(%)表示3.2弯曲应变增量 flexural strain increaseΔεf在加热过程中产生的所规定的弯曲应变增加量。

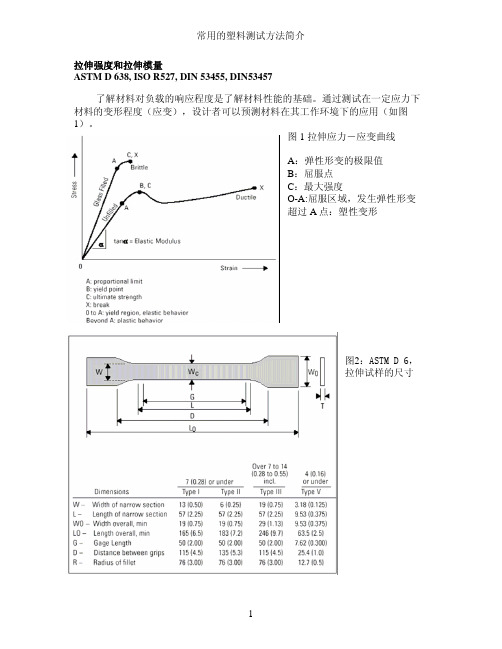

拉伸强度和拉伸模量ASTM D 638, ISO R527, DIN 53455, DIN53457了解材料对负载的响应程度是了解材料性能的基础。
通过测试在一定应力下材料的变形程度（应变），设计者可以预测材料在其工作环境下的应用（如图1）。
图1 拉伸应力－应变曲线A：弹性形变的极限值B：屈服点C：最大强度O-A:屈服区域，发生弹性形变超过A点：塑性变形图2：ASTM D 6，拉伸试样的尺寸模量：应力/应变 Mpa屈服应力：开始发生塑性变形的应力 Mpa断裂应力发生断裂时的应力 Mpa断裂伸长率材料发生断裂时的应变％弹性极限开始发生弹性形变的终点弹性模量发生在塑性变形时的模量 Mpa测试速度：A速度：1mm/mm 拉伸模量B速度：5mm/mm 填充材料的拉伸应力/应变C速度：50mm/mm 为填充材料的拉伸应力/应变弯曲强度和弯曲模量ASTM D 790, ISO 178, DIN 53452弯曲强度是用来测量材料抵制挠曲变形的能力或者是测试材料的刚性。
与拉伸负载不同的是，在测试弯曲时，所有的应力加载在一个方向上。
用压头压在试样的中部使其形成一个3点的负载，在标准测试仪上，恒定的压缩速度为2mm/mm.通过计算机收集的数据，测绘出试样的压缩负荷－变形曲线，来计算压缩模量。
在曲线的线性区域至少取5个点的负载和变形。
弯曲模量（应力与应变的比值）是表征材料弯曲性能的重要指标。
压缩模量是指在应力－应变的曲线的线性范围内，压缩应力与压缩应变之比。
压缩应力与压缩应变的单位都是Mpa。
图3：弯曲测试示意图耐磨性能测试GE测试方法与ASTM D 1044, ISO 3537, DIN 52347测试方法相似图4：Taber 磨损实验用Taber 磨损机磨损测试试样，通过计算试样的磨损量来表征材料的耐磨性能。
测试试样放置在一个以恒定转速60rpm的旋转转盘上（如图4所示），把一定重量的砂轮压在测试试样上（转盘是通过人工磨出来的，可以获得不同重量的转盘）。
ASTM D 648-07 塑料侧立式弯曲负荷下变形温度的标准测试方法1 范围1.1本试验方法适用于测试在特定的条件下试样发生特定变形时的温度。
1.2 本试验方法适用于测试在常温下刚性或者半刚性的，厚度在3mm[1/8in]或以上的模具成型或者薄片的试样。
注1：薄片厚度少于3mm [0.125in]但大于1mm [0.040in]可以用几片薄片复合试样来测试，但最小厚度为3mm。
一种制备复合试样的方式是用砂纸把薄片的面打磨平，用胶水粘合。
施加载荷的方向需垂直于每个薄片的边缘。
1.3 在SI的单位的评估值将视为标准。
给定值仅提供一些信息。
1.4 本标准无意涉及所有使用过程中的安全问题。
本标准是帮助用户建立适当的安全标准和卫生管理办法，并且在规定的期限内使用。
注2：这个测试方法描述为本测试办法的B方法，在技术上，方法Ae和Be分别与ISO 75-1 和ISO 75-2，1993，等价。
2 参考文献2.1 ASTM标准D 618 测试用塑料调质实施规范。
D 883 塑料相关术语。
D 1898 塑料抽样实施规范。
D 5947 固体塑料试样外形尺寸测试方法。
E1 在液体中的玻璃温度计ASTM说明。
E77 温度计的检查和检验测试方法。
E608/E608M 矿物隔热，金属屏蔽的基体金属热电偶。
E691 为测定试验方法精密度开展的实验室间研究的实施规范。
E1137/E1137M 工业用铂阻尼式温度计。
2.2 ISO标准ISO 75-1 塑料-负荷变形温度的测定-第1部分：通用试验方法。
ISO 75-2 塑料-负荷变形温度的测定-第2部分：塑料和硬橡胶。
2.3 NIST文件NBS特别出版250-22。
3 术语3.1 通常-本测试方法定义的塑料是跟D 883 中标准一样，除非另外说明。
4 检测方法简介4.1 将矩形截面的试样按侧立式方式，放在载荷作用在中间的简支梁上，载荷的最大压力为0.455Mpa [66psi] 或1.82Mpa [264psi]（注3）。
中文名称：热变形温度英文名称：heat distorsional temperature定义：在按规定速率升温的液体介质内，标准塑料试样在规定简支梁静弯曲应力作用下达到规定挠度(0.254 mm)时所对应的温度，是表达被测物的受热与变形之间关系的参数。
热变形温度的测试是记录在规定负荷和形变量下的温度。
热变形维卡温度测定仪(微机控制)·主要适用范围及功能：FYWK-300热变形、维卡温度测定仪是根据国家标准GB1633-2000，GB1634-79设计制造的，并符合ISO75-1993，ISO306-1994国际标准的要求,可对塑料、尼龙、橡胶、电缆料等高分子材料进行热变形温度和维卡软化点的测试。
本机采用了程序控制匀速升温系统，操作简单，使用方便。
主要技术参数及其精度：控温范围：室温--300 ℃温度测量精度：±0.1 ℃升温速率：A速度5±0.5 ℃/6min B速度12±1 ℃/ 6min变形测量范围：0—10 mm千分表精度：±0.001 mm维卡试验最大负荷：A速度时为10N±0.2N B速度时为50N±1N最大加热功率：≤4500 W跨距尺寸：64 mm 、100 mm 两种·主要配置：1、试验主机一台2、温度传感器一件3、光栅千分表三块4、PID 高精度温控系统一套5、水冷却系统一套6、自动升降试验架系统一套7、自动排油烟装置一套8、64 mm跨距基板三套9、100mm跨距基板三套11、维卡试验头三支（耐热钢制成）12、热变形试验头三支（耐热钢制成）13、试样试验架三套（耐热钢制成）14、试样变形电脑采集板三套（单片机）15、试验砝码三套（共29块）16、计算机一台（联想品牌）17、彩色喷墨打印机一台18、计算机软件一套19、接线图纸一套20、专用工具一套热变形温度测试测试内容测定试样受某一荷重时产生变形（或软化）至一定量的温度。

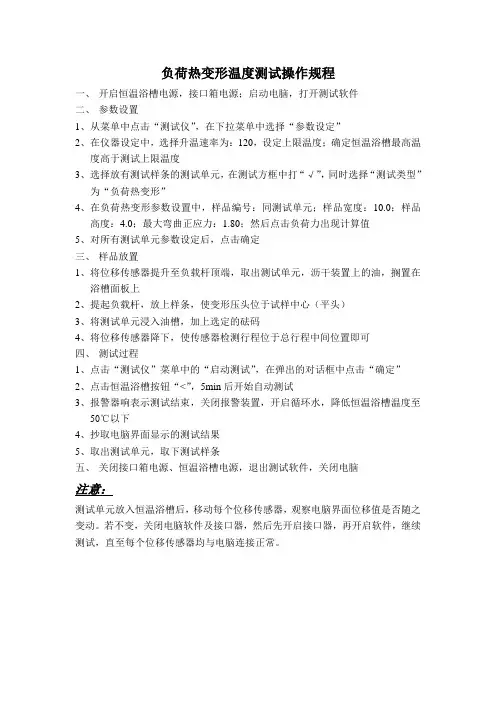

负荷热变形温度测试操作规程
一、开启恒温浴槽电源，接口箱电源；启动电脑，打开测试软件
二、参数设置
1、从菜单中点击“测试仪”，在下拉菜单中选择“参数设定”
2、在仪器设定中，选择升温速率为：120，设定上限温度；确定恒温浴槽最高温
度高于测试上限温度
3、选择放有测试样条的测试单元，在测试方框中打“√”，同时选择“测试类型”
为“负荷热变形”
4、在负荷热变形参数设置中，样品编号：同测试单元；样品宽度：10.0；样品
高度：4.0；最大弯曲正应力：1.80；然后点击负荷力出现计算值
5、对所有测试单元参数设定后，点击确定
三、样品放置
1、将位移传感器提升至负载杆顶端，取出测试单元，沥干装置上的油，搁置在
浴槽面板上
2、提起负载杆，放上样条，使变形压头位于试样中心（平头）
3、将测试单元浸入油槽，加上选定的砝码
4、将位移传感器降下，使传感器检测行程位于总行程中间位置即可
四、测试过程
1、点击“测试仪”菜单中的“启动测试”，在弹出的对话框中点击“确定”
2、点击恒温浴槽按钮“<”，5min后开始自动测试
3、报警器响表示测试结束，关闭报警装置，开启循环水，降低恒温浴槽温度至
50℃以下
4、抄取电脑界面显示的测试结果
5、取出测试单元，取下测试样条
五、关闭接口箱电源、恒温浴槽电源，退出测试软件，关闭电脑
注意：
测试单元放入恒温浴槽后，移动每个位移传感器，观察电脑界面位移值是否随之变动。
若不变，关闭电脑软件及接口器，然后先开启接口器，再开启软件，继续测试，直至每个位移传感器均与电脑连接正常。
ASTM标准大全之（中文）ASTM_D648_塑料热变形温度试验方法在边缘位置，负荷的情况下塑料温度偏差的标准检测方法1摘要:1.1本种试验方法覆盖了，在任何人为的测试条件下和任意的变形发生基础上，决定性的温度。
1.2本办法适用于测试材料厚度3毫米或以上,在常温下钢性或者半钢性的铸造成型或者薄片的材料。
1.3在SI的单位下的评估值将视为标准，在插入中间的值只是视为一种信息。
1.4本标准无意涉及所有的安全问题,是否涉及，要视具体使用情况。
这个标准是帮助用户建立适当的安全标准和卫生管理办法。
并且在规定的时期中的使用。
2参考文献2.1ASTM标准：D618,D883,D1898,D1999,D5947,E1,E77,E220,E608,E664,E69 1,E879,E11372.2ISO标准ISO75-1ISO75-22.3NIST标准3术语3.1这里指的塑料是跟D883标准下一样。
4.检测方法简介4.1在边缘的位置，由于简单的横梁在前卫最大的压强下0.455MPs或者是1.82MPa.这个范例会在中等热传输的压力下，当温度提高俩提高两度，偏差值在0.2度。
这个偏差值有0.25的偏差的时候。
测试条会有0.25mm的偏差。
这个温度的取得是在测试条在变形压力下和温度偏差是取得的。
5这种情况和重要性5.1这种测试最适合控制和改进工艺。
本测试所获得的数据可能不适合用来衡量塑料在高温下的形状的预测。
除非时间，温度，负载和压力等因素跟本测试所要求的条件接近。
否则这种数据不可以用在预见塑料在高温下会有这种效果。
6测试矛盾性6.1本测试方法一定程度上很决定于流体，测试体和流体传导性的热传输率。
6.2本测试的结果也决定于测试体的长度，深度，和物体在偏差温度下的最终偏差值。
6.3模子的类型和模铸的过程也会对产品测试结果产生影响。
6.4测试设备的设计也会对测试的结果产生影响。
测试跨度（一般在100mm和101.6mm之间）会影响合成式的测量。

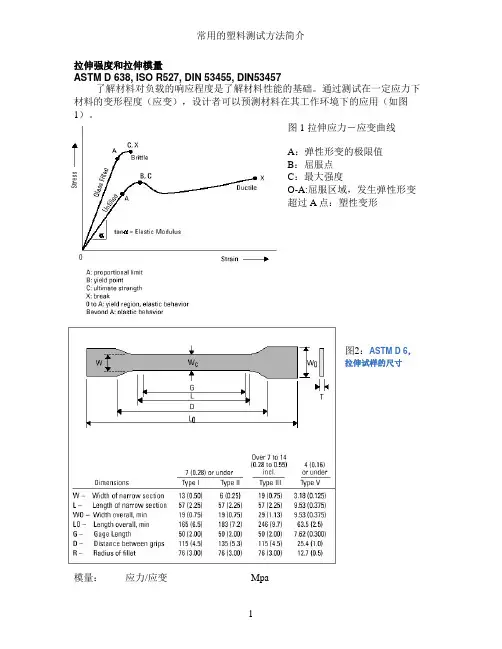

拉伸强度和拉伸模量ASTM D 638, ISO R527, DIN 53455, DIN53457了解材料对负载的响应程度是了解材料性能的基础。
通过测试在一定应力下材料的变形程度（应变），设计者可以预测材料在其工作环境下的应用（如图1）。
图1 拉伸应力－应变曲线A：弹性形变的极限值B：屈服点C：最大强度O-A:屈服区域，发生弹性形变超过A点：塑性变形图2：ASTM D 6，拉伸试样的尺寸模量：应力/应变 Mpa屈服应力：开始发生塑性变形的应力 Mpa断裂应力发生断裂时的应力 Mpa断裂伸长率材料发生断裂时的应变％弹性极限开始发生弹性形变的终点弹性模量发生在塑性变形时的模量 Mpa测试速度：A速度：1mm/mm 拉伸模量B速度：5mm/mm 填充材料的拉伸应力/应变C速度：50mm/mm 为填充材料的拉伸应力/应变弯曲强度和弯曲模量ASTM D 790, ISO 178, DIN 53452弯曲强度是用来测量材料抵制挠曲变形的能力或者是测试材料的刚性。
与拉伸负载不同的是，在测试弯曲时，所有的应力加载在一个方向上。
用压头压在试样的中部使其形成一个3点的负载，在标准测试仪上，恒定的压缩速度为2mm/mm.通过计算机收集的数据，测绘出试样的压缩负荷－变形曲线，来计算压缩模量。
在曲线的线性区域至少取5个点的负载和变形。
弯曲模量（应力与应变的比值）是表征材料弯曲性能的重要指标。
压缩模量是指在应力－应变的曲线的线性范围内，压缩应力与压缩应变之比。
压缩应力与压缩应变的单位都是Mpa。
图3：弯曲测试示意图耐磨性能测试GE测试方法与ASTM D 1044, ISO 3537, DIN 52347测试方法相似用Taber 磨损机磨损测试试样，通过计算试样的磨损量来表征材料的耐磨性能。
测试试样放置在一个以恒定转速60rpm的旋转转盘上（如图4所示），把一定重量的砂轮压在测试试样上（转盘是通过人工磨出来的，可以获得不同重量的转盘）。
实验七塑料热变形温度的测定文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）实验七聚合物耐热性的测定一、实验目的1．测定塑料热变形温度2．掌握塑料热变形温度测定仪的使用方法二、实验原理负荷热变形温度是衡量塑料耐热性的主要指标之一，现在世界各国的大部分塑料产品的标准中，都有负荷变形温度这一指标作为产品质量控制，但它不是最高使用温度，最高使用温度应根据制品的受力情况及使用要求等因素来确定。
原理塑料试样放在跨距为100mm的支座上，将其放在一种合适的液体传热介质中，并在两支座的中点处，对其施加特定的静弯曲负荷，形成三点式简支梁式静弯曲，在等速升温条件下，在负载下试样弯曲变形达到规定值时的温度，为热变形温度。
三、实验设备热变形温度试验仪RW--3型四、实验试样试样是截面为矩形的长方体。
长：L，宽：b，高：h，单位为mm1)模塑试样：长×宽×高=120mm×l0mm×l5mm2)板材试样：长×宽×高=120mm×(3-13)mm×l5mm3)特殊情况：长×宽×高=120mm×(3-13)mm×(9.8-15)mm试样表面平整、光滑、无气泡、无锯齿切割痕迹、凹痕和飞边等缺陷。
本实验长方体试样尺寸为：L×b×h=120mm×l0mm×l5mm五、实验条件1．温度：本实验升温速率为120℃/h(12±1℃/6min)．2．荷重的选择：本实验加载砝码为负载杆＋托盘＋A＋B＋C砝码。
3．试样弯曲变形量：本实验为0．21nlm(可参考表4—1)。
4．每组试样为2个，同时测定。
六、实验步骤1．升温，并开动搅拌器慢速搅拌。
起始温度应低于该材料软化点温度50℃。
2．试样的安装：将试样水平放在未加负荷的负载杆压头下，与支架底座接触的试样表面应平整。
在边缘位置，负荷的情况下塑料温度偏差的标准检测方法1摘要:1.1本种试验方法覆盖了，在任何人为的测试条件下和任意的变形发生基础上，决定性的温度。
1.2本办法适用于测试材料厚度3毫米或以上,在常温下钢性或者半钢性的铸造成型或者薄片的材料。
1.3在SI的单位下的评估值将视为标准，在插入中间的值只是视为一种信息。
1.4本标准无意涉及所有的安全问题,是否涉及，要视具体使用情况。
这个标准是帮助用户建立适当的安全标准和卫生管理办法。
并且在规定的时期中的使用。
2参考文献2.1 ASTM 标准：D 618, D 883, D 1898, D 1999, D 5947, E1, E77, E220, E608, E664, E691, E879, E11372.2 ISO 标准ISO 75-1ISO 75-22.3 NIST 标准3术语3.1这里指的塑料是跟D 883 标准下一样。
4.检测方法简介4.1在边缘的位置，由于简单的横梁在前卫最大的压强下0.455 MPs 或者是1.82 MPa. 这个范例会在中等热传输的压力下，当温度提高俩提高两度，偏差值在0.2度。
这个偏差值有0.25的偏差的时候。
测试条会有0.25mm的偏差。
这个温度的取得是在测试条在变形压力下和温度偏差是取得的。
5这种情况和重要性5.1 这种测试最适合控制和改进工艺。
本测试所获得的数据可能不适合用来衡量塑料在高温下的形状的预测。
除非时间，温度，负载和压力等因素跟本测试所要求的条件接近。
否则这种数据不可以用在预见塑料在高温下会有这种效果。
6测试矛盾性6.1 本测试方法一定程度上很决定于流体，测试体和流体传导性的热传输率。
6.2 本测试的结果也决定于测试体的长度，深度，和物体在偏差温度下的最终偏差值。
6.3模子的类型和模铸的过程也会对产品测试结果产生影响。
6.4 测试设备的设计也会对测试的结果产生影响。
测试跨度（一般在100mm和101.6mm之间）会影响合成式的测量。
ASTM D648-07塑料侧立式弯曲负荷下变形温度的标准测试方法1范围1.1本试验方法适用于测试在特定的条件下试样发生特定变形时的温度。
1.2本试验方法适用于测试在常温下刚性或者半刚性的，厚度在3mm[1/8in]或以上的模具成型或者薄片的试样。
注1-薄片厚度少于3mm[0.125in]但大于1mm[0.040in]可以用几片薄片复合试样来测试，但最小厚度为3mm。
一种制备复合试样的方式是用砂纸把薄片的面打磨平，用胶水粘合。
施加载荷的方向需垂直于每个薄片的边缘。
1.3在SI的单位的评估值将视为标准。
给定值仅提供一些信息。
1.4本标准无意涉及所有使用过程中的安全问题。
本标准是帮助用户建立适当的安全标准和卫生管理办法，并且在规定的期限内使用。
注2-这个测试方法描述为本测试办法的B方法，在技术上，方法Ae和Be分别与ISO75-1和ISO75-2，1993，等价。
2参考文献2.1ASTM标准D618测试用塑料调质实施规范。
D883塑料相关术语。
D1898塑料抽样实施规范。
D5947固体塑料试样外形尺寸测试方法。
E1在液体中的玻璃温度计ASTM说明。
E77温度计的检查和检验测试方法。
E608/E608M矿物隔热，金属屏蔽的基体金属热电偶。
E691为测定试验方法精密度开展的实验室间研究的实施规范。
E1137/E1137M工业用铂阻尼式温度计。
2.2ISO标准ISO75-1塑料-负荷变形温度的测定-第1部分：通用试验方法。
ISO75-2塑料-负荷变形温度的测定-第2部分：塑料和硬橡胶。
2.3NIST文件NBS特别出版250-22。
