人体感应灯使用说明

人体感应灯工作原理
人体感应灯是一种能够根据人体感应信号来自动调节灯光亮度和开关的智能照明装置。

其工作原理主要基于人体感应技术和光控技术。

人体感应技术是通过感应器在人体活动范围内捕捉到人体红外线辐射并转化为电信号的技术。

当人体进入感应器的感应范围时，感应器会发出感应信号，告知人体存在于该区域。

光控技术是根据光线强弱调节灯光亮度的技术。

智能人体感应灯内置光敏电阻或光电二极管等光控元件，通过感测周围的光线强度来判断当前照明环境。

该装置的工作原理是，当人体进入感应范围时，感应器感知到红外线辐射信号，并将信号转化为电信号发送给智能电路。

智能电路接收到感应信号后会判断是否需要开启灯光。

若光线较暗，则智能电路会通过调节灯泡亮度来提高照明效果，若光线较亮，则灯光会自动关闭。

总结来说，人体感应灯的工作原理是基于人体感应技术和光控技术，通过感应器感知人体的存在并根据光线强弱调节灯光亮度和开关，以实现智能的照明效果。

HC-SR501 普通型人体红外感应模块热释电红外传感器提供电子资料技术参数：1.工作电压：DC5V至20V2.静态功耗：65微安3.电平输出：高3.3V，低0V4.延时时间：可调(0.3秒~18秒)5.封锁时间：0.2秒6.触发方式：L不可重复，H可重复，默认值为H7.感应范围：小于120度锥角，7米以内8.工作温度：-15~+70度9.PCB外形尺寸：32*24mm，螺丝孔距28mm，螺丝孔径2mm，感应透镜尺寸：(直径)：23mm(默认)功能特点：1.全自动感应：当有人进入其感应范围则输入高电平，人离开感应范围则自动延时关闭高电平。

输出低电平。

2.光敏控制(可选）：模块预留有位置，可设置光敏控制，白天或光线强时不感应。

光敏控制为可选功能,出厂时未安装光敏电阻。

如果需要，请另行购买光敏电阻自己安装。

光敏电阻请拍这里：/auction/item_detail.htm?item_num_id=84428227893.两种触发方式：L不可重复，H可重复。

可跳线选择，默认为H。

A.不可重复触发方式：即感应输出高电平后，延时时间一结束，输出将自动从高电平变为低电平。

B.可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围内活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

4.具有感应封锁时间(默认设置：0.2秒)：感应模块在每一次感应输出后(高电平变为低电平)，可以紧跟着设置一个封锁时间，在此时间段内感应器不接收任何感应信号。

此功能可以实现(感应输出时间和封锁时间)两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

5.工作电压范围宽：默认工作电压DC5V至20V6.微功耗：静态电流65微安，特别适合干电池供电的电器产品。

7.输出高电平信号：可方便与各类电路实现对接。

人体传感器 P1使用说明书产品介绍人体传感器 P1是一款探测人体移动，同时检测环境光状态的产品。

当探测区域有人移动，或环境光状态发生变化时，人体传感器将通过已连接的Zigbee 3.0网关向手机 App 发送通知。

**本产品需搭配Zigbee 3.0网关或具备Zigbee 3.0网关功能的设备使用。

若使本产品支持HomeKit，您需要搭配特定型号的网关，更多详重置/入网验证通信距离连接 Aqara Home App 扫描二维码，或在应用商店搜索“Aqara Home”，下载并安装Aqara Home App。

配件清单胶贴×1支架（自带胶贴）×1提示：说明书中的产品、配件、用户界面等插图均为示意图，仅供参考。

由于产品的更新与升级，产品实物与示意图可能略有差异，请以实物为准。

智能场景联动人体传感器可以通过Aqara Home App创建智能场景，实现与其它智能设备的联动。

*如设备添加失败，请将设备靠近网关后重试。

1.2.3.本产品需搭配Zigbee 3.0网关或具备Zigbee 3.0网关功能的设备使用，请依照网关说明书，将网关添加到 App。

打开 App，点击首页右上角“+”，进入添加设备页面，选择本产品名称，然后选择要连接的网关，根据页面提示完成设备添加并使用。

也可通过点击添加设备页面右上角“ ”，扫描说明书尾页的产品“Install Code”后根据页面提示完成设备添加并使用。

添加设备验证通信距离按一下设备重置键，网关发出指示灯或声音提示，表明设备与网关之间通信正常。

安装使用请确认人体传感器与Zigbee 3.0网关通信正常后，再安装固定于使用位置。

更多联动功能，可以通过Aqara Home App中 “自动化”页面右上角的“+”，根据实际场景，选择设备作为触发条件，自行创建智能联动场景。

当人体传感器检测到有人移动时，联动开灯。

智能场景联动示例：人体传感器检测到有人移动灯光打开12.请勿安装在瓷砖、玻璃、大理石等光滑及易潮湿的物体表面，以免粘胶脱落。

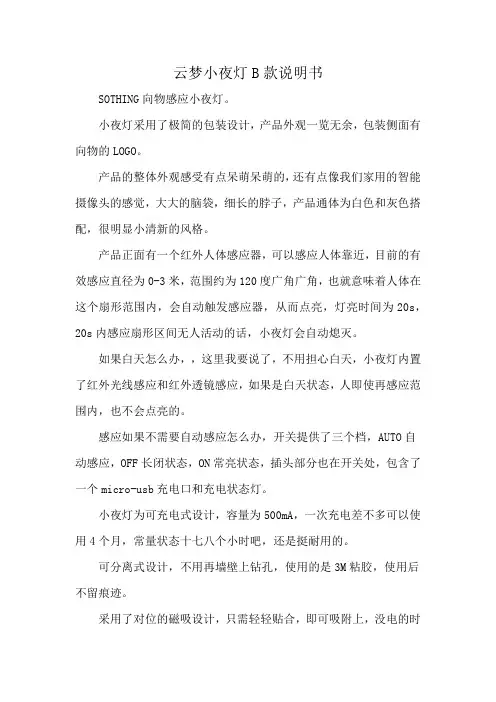

云梦小夜灯B款说明书SOTHING向物感应小夜灯。

小夜灯采用了极简的包装设计，产品外观一览无余，包装侧面有向物的LOGO。

产品的整体外观感受有点呆萌呆萌的，还有点像我们家用的智能摄像头的感觉，大大的脑袋，细长的脖子，产品通体为白色和灰色搭配，很明显小清新的风格。

产品正面有一个红外人体感应器，可以感应人体靠近，目前的有效感应直径为0-3米，范围约为120度广角广角，也就意味着人体在这个扇形范围内，会自动触发感应器，从而点亮，灯亮时间为20s，20s内感应扇形区间无人活动的话，小夜灯会自动熄灭。

如果白天怎么办，，这里我要说了，不用担心白天，小夜灯内置了红外光线感应和红外透镜感应，如果是白天状态，人即使再感应范围内，也不会点亮的。

感应如果不需要自动感应怎么办，开关提供了三个档，AUTO自动感应，OFF长闭状态，ON常亮状态，插头部分也在开关处，包含了一个micro-usb充电口和充电状态灯。

小夜灯为可充电式设计，容量为500mA，一次充电差不多可以使用4个月，常量状态十七八个小时吧，还是挺耐用的。

可分离式设计，不用再墙壁上钻孔，使用的是3M粘胶，使用后不留痕迹。

采用了对位的磁吸设计，只需轻轻贴合，即可吸附上，没电的时候，轻轻取下充电即可，非常方便。

感受一下黑暗状态下的灯光亮度，明显能感觉到灯光很柔和，一点也不刺眼，灯罩式设计，灯光不会直射，有一种朦胧美，夜间使用正合适。

为了给大家看一下更直观的感受，，，我在黑暗下用相机记录下这段视频，并做了动图，角度的话，确实是要120度才可以感应到，但是一旦到了感应范围之内的话，亮灯反应非常迅速，我将产品粘贴在几个屋门口附近，这样夜间起床也不用开灯了，我觉得还是挺方便，挺有用的小玩意。

优点：1 自动人体感应，告别了夜间起床找床头灯开关的烦恼；2 小巧便携小巧便携，可以随意粘贴在任何地方；3 磁吸设计可分离，可充电式，无需一直插着电使用，同时充满一次点，可以用很久。

4 灯光柔和，夜间使用正合适。

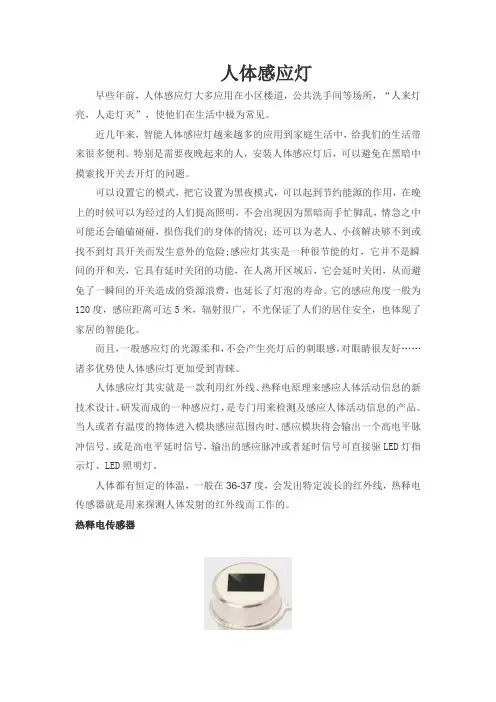

人体感应灯早些年前，人体感应灯大多应用在小区楼道，公共洗手间等场所，“人来灯亮，人走灯灭”，使他们在生活中极为常见。

近几年来，智能人体感应灯越来越多的应用到家庭生活中，给我们的生活带来很多便利。

特别是需要夜晚起来的人，安装人体感应灯后，可以避免在黑暗中摸索找开关去开灯的问题。

可以设置它的模式，把它设置为黑夜模式，可以起到节约能源的作用，在晚上的时候可以为经过的人们提高照明，不会出现因为黑暗而手忙脚乱，情急之中可能还会磕磕碰碰，损伤我们的身体的情况；还可以为老人、小孩解决够不到或找不到灯具开关而发生意外的危险;感应灯其实是一种很节能的灯，它并不是瞬间的开和关，它具有延时关闭的功能，在人离开区域后，它会延时关闭，从而避免了一瞬间的开关造成的资源浪费，也延长了灯泡的寿命。

它的感应角度一般为120度，感应距离可达5米，辐射很广，不光保证了人们的居住安全，也体现了家居的智能化。

而且，一般感应灯的光源柔和，不会产生亮灯后的刺眼感，对眼睛很友好……诸多优势使人体感应灯更加受到青睐。

人体感应灯其实就是一款利用红外线、热释电原理来感应人体活动信息的新技术设计、研发而成的一种感应灯，是专门用来检测及感应人体活动信息的产品。

当人或者有温度的物体进入模块感应范围内时，感应模块将会输出一个高电平脉冲信号、或是高电平延时信号，输出的感应脉冲或者延时信号可直接驱LED灯指示灯、LED照明灯。

人体都有恒定的体温，一般在36-37度，会发出特定波长的红外线，热释电传感器就是用来探测人体发射的红外线而工作的。

热释电传感器人体发射的9.5um红外线通过菲涅尔镜片增强聚集到红外感应源上，红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能触发开关动作。

人不离开感应范围，开关将持续接通；人离开后或在感应区域内长时间无动作，开关将自动延时关闭负载。

这其中，有一个重要的部件——菲涅尔透镜。

60m mmLED 红外感应灯产品说明 LX-PR-260LED产品描述LED作为近代光源已成为照明行业的发展趋势，具有效率高，寿命长和能耗相对较低的特点，如何合理及效率地使用成了照明行业的关键问题。

LX-PR-260LED是一个红外感应开关控制的LED灯，红外传感器内置于灯内，内部具有90颗高亮度LED颗粒,总功率为13瓦,其合理的布局使得热流均匀，达到最优化的照明效率。

灯亮起时光照度超过60W白炽灯的亮度，同时续航时间也远超普通卤素灯。

当有人进入本产品的探测范围，并触发传感器时，红外传感器工作，灯亮；当人离开探测范围内，在设定延时时间到后灯灭。

自动探测环境光照度，并可依据实际需要调节、设置灯起亮的环境照度值，环境照度低于设定值时灯起亮、工作，高于设定值灯不工作。

触发感应亮灯后，延时时间到后灯关闭，如有连续感应信号，时间自动叠加，灯持续点亮。

产品可使用于室内照明；楼道照明；公共建筑区域的节能照明。

作为节能光源该产品是一个非常理想的替代品。

1.电压：220-240V/AC2.频率：50Hz3.负载功率：13W 最大4.探测距离：5±2米 最大(24°C )5.延时时间：最小12±3秒最大5±1分钟(可调）6.光控照度：10-2000LUX(可调）7.材质：灯体：PC 灯罩：PC参数8.待机功耗：<0.7W 9.LED 颗粒：90颗10.LED 型号：T283511.探测移动速度：0.6~1.5m/s 12.工作温度: –10°C ~ +40°C 13.相对湿度：小于95%RH14.安装高度：1.5-3米（吸顶或墙壁安装）各部位名称红外感应器PC灯罩光控时间图.1探测角度130°探测区域：由上下、左右服务区构成的大范围探测区，探测范围用户可根据自己的需要选择，但探测区内人行走方向与灵敏度有很大的关系；自动识别白天、黑夜：产品工作时的环境照度用户可以自行调整，调整至太阳（最大）时它不分白天和黑夜都能工作，调至月亮（最小）时它只能工作在１０ＬＵＸ　以下的环境中。

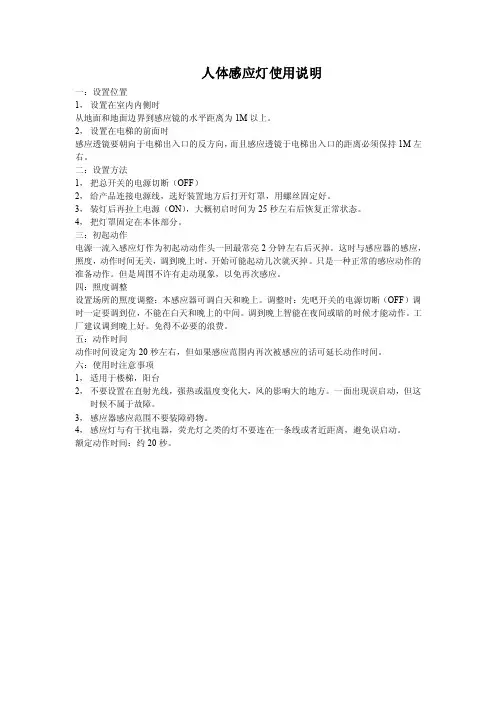

人体感应灯使用说明
一：设置位置
1，设置在室内内侧时
从地面和地面边界到感应镜的水平距离为1M以上。

2，设置在电梯的前面时
感应透镜要朝向于电梯出入口的反方向，而且感应透镜于电梯出入口的距离必须保持1M左右。

二：设置方法
1，把总开关的电源切断（OFF）
2，给产品连接电源线，选好装置地方后打开灯罩，用螺丝固定好。

3，装灯后再拉上电源（ON），大概初启时间为25秒左右后恢复正常状态。

4，把灯罩固定在本体部分。

三：初起动作
电源一流入感应灯作为初起动动作头一回最常亮2分钟左右后灭掉。

这时与感应器的感应，照度，动作时间无关，调到晚上时，开始可能起动几次就灭掉。

只是一种正常的感应动作的准备动作。

但是周围不许有走动现象，以免再次感应。

四：照度调整
设置场所的照度调整：本感应器可调白天和晚上。

调整时：先吧开关的电源切断（OFF）调时一定要调到位，不能在白天和晚上的中间。

调到晚上智能在夜间或暗的时候才能动作。

工厂建议调到晚上好。

免得不必要的浪费。

五：动作时间
动作时间设定为20秒左右，但如果感应范围内再次被感应的话可延长动作时间。

六：使用时注意事项
1，适用于楼梯，阳台
2，不要设置在直射光线，强热或温度变化大，风的影响大的地方。

一面出现误启动，但这时候不属于故障。

3，感应器感应范围不要装障碍物。

4，感应灯与有干扰电器，荧光灯之类的灯不要连在一条线或者近距离，避免误启动。

额定动作时间：约20秒。

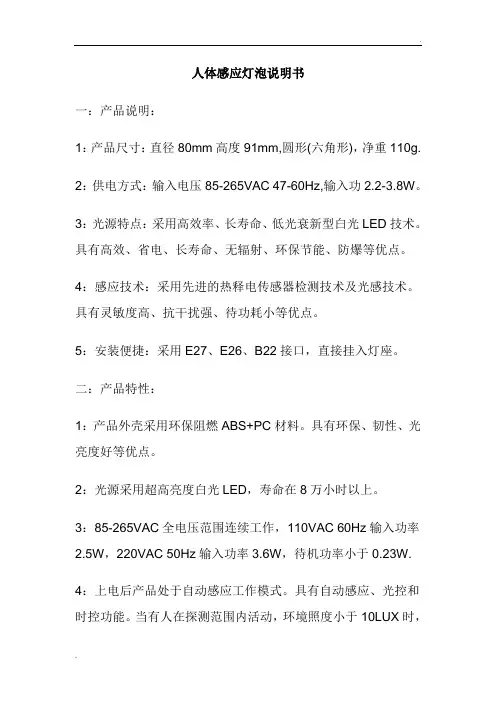

人体感应灯泡说明书一：产品说明：1：产品尺寸：直径80mm高度91mm,圆形(六角形)，净重110g. 2：供电方式：输入电压85-265VAC 47-60Hz,输入功2.2-3.8W。

3：光源特点：采用高效率、长寿命、低光衰新型白光LED技术。

具有高效、省电、长寿命、无辐射、环保节能、防爆等优点。

4：感应技术：采用先进的热释电传感器检测技术及光感技术。

具有灵敏度高、抗干扰强、待功耗小等优点。

5：安装便捷：采用E27、E26、B22接口，直接挂入灯座。

二：产品特性：1：产品外壳采用环保阻燃ABS+PC材料。

具有环保、韧性、光亮度好等优点。

2：光源采用超高亮度白光LED，寿命在8万小时以上。

3：85-265VAC全电压范围连续工作，110VAC 60Hz输入功率2.5W，220VAC 50Hz输入功率3.6W，待机功率小于0.23W. 4：上电后产品处于自动感应工作模式。

具有自动感应、光控和时控功能。

当有人在探测范围内活动，环境照度小于10LUX时，自动开启照明；当人离开，将持续照明已设定的时间后，自动关闭照明。

当环境照度大于10LUX，相反处于待机状态。

5：感应角度小于120度，感应距离大于4.5米。

照明延时时间约40秒(可选)，照明空间大于15米。

三：安装及使用方法：1. 不需要再墙面上安装各类开关，直接灯泡拧至螺口（插口）灯座上.。

2. 感应头需尽量接近人行动的方向安装。

四：状况描述：1:当打开电源，灯不亮。

A、当环境照度大于10LUX的时候，灯处于待机工作。

B、灯泡会自动点亮，需花一或二分钟以便稳定。

五：注意事项：1：存储温度：-25℃～80℃，使用温度：-5℃～50℃。

湿度5%-93%.2：潮湿及震动场所3：环境温度较高时，灵敏度会有所下降，感应距离会缩短4：护等级IP22，请在房内使用，勿置于雨水中。

不要把产品安装向玻璃门或温度有剧烈变化的地方。

请注意工作环境的温度和湿气，否则电池寿命将会受到影响。

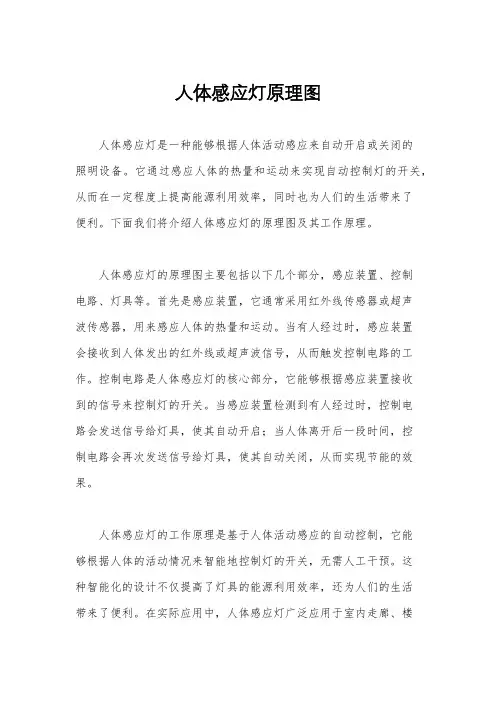

人体感应灯原理图人体感应灯是一种能够根据人体活动感应来自动开启或关闭的照明设备。

它通过感应人体的热量和运动来实现自动控制灯的开关，从而在一定程度上提高能源利用效率，同时也为人们的生活带来了便利。

下面我们将介绍人体感应灯的原理图及其工作原理。

人体感应灯的原理图主要包括以下几个部分，感应装置、控制电路、灯具等。

首先是感应装置，它通常采用红外线传感器或超声波传感器，用来感应人体的热量和运动。

当有人经过时，感应装置会接收到人体发出的红外线或超声波信号，从而触发控制电路的工作。

控制电路是人体感应灯的核心部分，它能够根据感应装置接收到的信号来控制灯的开关。

当感应装置检测到有人经过时，控制电路会发送信号给灯具，使其自动开启；当人体离开后一段时间，控制电路会再次发送信号给灯具，使其自动关闭，从而实现节能的效果。

人体感应灯的工作原理是基于人体活动感应的自动控制，它能够根据人体的活动情况来智能地控制灯的开关，无需人工干预。

这种智能化的设计不仅提高了灯具的能源利用效率，还为人们的生活带来了便利。

在实际应用中，人体感应灯广泛应用于室内走廊、楼梯间、卫生间等公共场所，也常见于家庭照明中。

它不仅提高了照明设备的智能化水平，还为人们的生活带来了更多的舒适和便利。

总的来说，人体感应灯的原理图是基于感应装置、控制电路和灯具等部分构成的，它能够根据人体的活动感应来实现自动控制灯的开关。

通过智能化的设计，人体感应灯不仅提高了能源利用效率，还为人们的生活带来了更多的便利。

相信随着科技的不断发展，人体感应灯将会在未来的生活中发挥越来越重要的作用。
