水平井压裂新工艺介绍•SurgiFrac水力喷射压裂工艺哈里伯顿能源服务公司提高低渗低孔水平井的产量通常的水平井完井方式套管固井割缝管/筛管加封隔器割缝尾管或裸眼井垂向渗透性(Kv)core=0.001md(Kv)plug=0.1md(Kh)core=0.2md(Kh)plug=0.2md薄泥岩层~0.05in(Kv)plug/(kh)plug=0.5(Kv)core/(kh)core=0.005泥岩层影响水平井产量水平井压裂改造•制造横切或纵向的裂缝•避免同时产生多裂缝•消除裂缝弯曲横切裂缝纵向裂缝SurgiFrac（水力喷射压裂）:是一种精确有效，可在单井中选择裂缝的位置并产生多个裂缝的增产方式。
Dr. Jim Surjaatmadja(发明者)哈里伯顿能源服务公司喷射泵技术•把一束流体的动能转化成多束流体的压力（势能）的技术•Boost pressure(压力提升）:使低能量的流体的压力的提升。
应用于人工举升，及混浆系统W f W jW a水力压裂•1948 年Stanolind油气公司首次采用•现今的压裂技术的发展:–提高压力，排量，采用大型压裂，提高砂比–采用人工支撑剂–改变携砂液种类：CO2, N2 泡沫, 胶液, 柴油, ...•裸眼井压裂–尝试过一些方法但不可行性：–砂塞，化学塞….–跨式双封隔器–Hail Mary（超高排量压裂）: 80 m3/min用传统压裂工艺产生小裂缝封隔器小裂缝造成液体逃逸出封隔层压裂液出口SurgiFrac 工艺过程压力分布流体的流动高Bernoulli’s公式:v2/2 + p/ρ= CSurgiFrac是如何工作的...•一定要知道裂缝的方向( 30 度以内)•喷嘴位置就是射孔位置，和裂缝产生的位置。
•Bernoulli 效应使裂缝入口处的压力在井筒中处于最低。
•环空的液体补充支持裂缝增长SurgiFrac 概念开始射流环空注入压力分布低高SurgiFrac 概念低沙比携砂液冲击并产生洞穴环空压力比裂缝产生所需要的压力低200 psi(1.38 MPa)压力分布低高SurgiFrac 概念开始的时候,射流被反射回环空压力在洞穴底部提高压力分布低高SurgiFrac 概念液体在洞穴中集聚使压力升高产生裂缝压力在洞穴底部提高压力分布低高SurgiFrac 概念射流使环空液体被吸入洞穴初期裂缝开始生成，液体得以进入地层压力分布低高SurgiFrac 概念环空液体不断被吸入洞穴压力的最高点裂缝继续增长压力分布低高可能应用SurgiFrac的完井方式Chertno acid in curvefor re-entryshow of hydrocarbonacid frac sand fracLimestone Sandfrac with acid经济投入的对比对设备需要的减少体现出经济效益SurgiFrac: 作业时间缩短–一趟管柱油管注入排量：16.5 BPM @ 7200 psi or 2.62 m3/min @ 49.6 Mpa.(2911 HHP)环空注入排量：6 BPM @ 434 psi or 0.95 m3/min @ 3 Mpa. (64 hhp)5-7台压裂车/混砂车。
现场操作手册FOM1.1 MRIL安全MRIL是一种粗糙不平的仪器，这已经在全世界的现场被证实。
应当遵循可靠的预防措施来延长仪器的工作寿命，并且更重要的是确保所有的涉及它的操作人员的安全。
正如以前规定，放射性辐射源与该仪器没有关联，因此不论在车间还是井场这对于个人安全表现出实质性的提高。
1.2 标准操作步骤1.2.1 化学安全硫酸铜，用于刻度目的溶解到水，有毒绝对不应摄食。
操作处理固态或者溶液形式的硫酸铜应戴橡胶手套。
化学药品的排废需要小心并且依照当地环境法规。
详情咨询你所在地区的HSQE（健康安全质量环境）官员。
咨询材料安全数据表（MSDS）以进一步小心操作和处理。
1.2.2 电气安全总要检查测井电缆的绝缘和连通特性。
在仪器串物理拆离前总要放出储存在电容储能部分的高电压。
该高压电平能在MRIL测井控制窗口中监视到。
绝对不可在套管中给发射器供电。
绝对不可在电子线路部分没有连接井场校验器或者天线探头推靠部分给发射器供电。
如果没有置入法拉第筒绝对不可以在地面对全部仪器串供电。
总要仔细注意供电和断电步骤特别是仪器组合了其它的服务项目。
1.2.3 机械安全仪器极其重。
强烈建议使用小型移动式吊车来搬上或者搬下仪器到任何平板式运输工具。
当使用任何类型的吊车提升仪器时仅仅使用认证过的吊带。
你的装备包裹里提供的精灵吊，当按照每一部使用说明时在车间环境里使用会极好帮助提升和移动仪器。
MRIL天线推靠探头部分应该特别仔细处理。
避免任何撞击当：——装入或者卸载仪器；——井口装卸仪器；——运输仪器；——清洗仪器。
1.2.4 强力永久磁场天线推靠探头部分（永磁铁）在周围环境布满大量铁磁性材料处如钻井平台和/或施工步道会难于放置到位。
手指、手掌、臂和腿会夹住到仪器和比方说一柱钻杆之间。
针对危险要培训操作手。
带心房脉冲产生器者不应靠近仪器。
天线推靠探头部分发射出的磁场强度足以导致使用铁磁性植入物的人不适。
天线推靠探头部分有关的永磁铁场强足以消除基于磁性编码的象磁带、磁盘和信用卡。
一、川中地区井基本情况井别/井型：开发井/斜井地层温度：73℃（估计）完井方法：127.0mm套管射孔完成岩性：灰白色细砂岩采气井口：KQ35/65 (1＃、4＃总闸为KQ70/65)人工井底：2510m 施工层位：须二须二上段：2358.0~2362.0 m2371.0~2379.0 m须二中段：2393.0～2400.0 m2411.8~2414.0 m须二下段：2440.0~2443.0 m2457.4~2464.6 m射厚：上：12m 中：9.2m 下：10.2孔隙度：上：7.9~8.5 % 中：2.5~5% 下：5～8％含水饱和度：40～80％地层压力：28.6MPa2358.0~2362.0m 2371.0 ~ 2379.0m 2393.0 ~ 2400.0m 2411.0 ~ 2414.0m 2443.0 ~ 2440.0m 2457.4 ~ 2464.6m二、哈里伯顿针对性的定点压裂工艺技术RR4 EV底部分隔器BlastJoint 配长短节1.0 to 8.0 mSelective Cup上部密封Ported Sub压裂短节Safety ShearSub安全剪切短节先行射孔，通过连续油管+跨越式封隔CobraFrac.mpg4. 最大排量4方/分钟5. 最高地层温度120ºC6. 最高砂比1920公斤/方(110%)CobraMax.mpg2.6 实例1、CobraMax V 实例Battery packandcircuit boardsectionCoil and magnetsectionSolenoidvalve &mechanicalsectionFlowports3三、哈里伯顿针对性的压裂液体系大幅度提高返排率，降低污染CobraJet Frac.mpg。

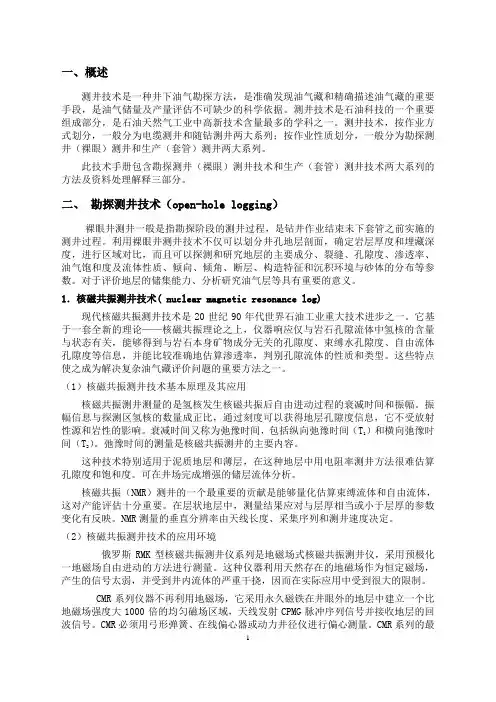

一、概述测井技术是一种井下油气勘探方法，是准确发现油气藏和精确描述油气藏的重要手段，是油气储量及产量评估不可缺少的科学依据。
测井技术是石油科技的一个重要组成部分，是石油天然气工业中高新技术含量最多的学科之一。
测井技术，按作业方式划分，一般分为电缆测井和随钻测井两大系列；按作业性质划分，一般分为勘探测井（裸眼）测井和生产（套管）测井两大系列。
此技术手册包含勘探测井（裸眼）测井技术和生产（套管）测井技术两大系列的方法及资料处理解释三部分。
二、勘探测井技术（open-hole logging）裸眼井测井一般是指勘探阶段的测井过程，是钻井作业结束未下套管之前实施的测井过程。
利用裸眼井测井技术不仅可以划分井孔地层剖面，确定岩层厚度和埋藏深度，进行区域对比，而且可以探测和研究地层的主要成分、裂缝、孔隙度、渗透率、油气饱和度及流体性质、倾向、倾角、断层、构造特征和沉积环境与砂体的分布等参数。
对于评价地层的储集能力、分析研究油气层等具有重要的意义。
1．核磁共振测井技术( nuclear magnetic resonance log)现代核磁共振测井技术是20世纪90年代世界石油工业重大技术进步之一。
它基于一套全新的理论——核磁共振理论之上，仪器响应仅与岩石孔隙流体中氢核的含量与状态有关，能够得到与岩石本身矿物成分无关的孔隙度、束缚水孔隙度、自由流体孔隙度等信息，并能比较准确地估算渗透率，判别孔隙流体的性质和类型。
这些特点使之成为解决复杂油气藏评价问题的重要方法之一。
（1）核磁共振测井技术基本原理及其应用核磁共振测井测量的是氢核发生核磁共振后自由进动过程的衰减时间和振幅。
振幅信息与探测区氢核的数量成正比，通过刻度可以获得地层孔隙度信息，它不受放射）和横向弛豫时性源和岩性的影响。
衰减时间又称为弛豫时间，包括纵向弛豫时间（T1）。
弛豫时间的测量是核磁共振测井的主要内容。
间（T2这种技术特别适用于泥质地层和薄层，在这种地层中用电阻率测井方法很难估算孔隙度和饱和度。
