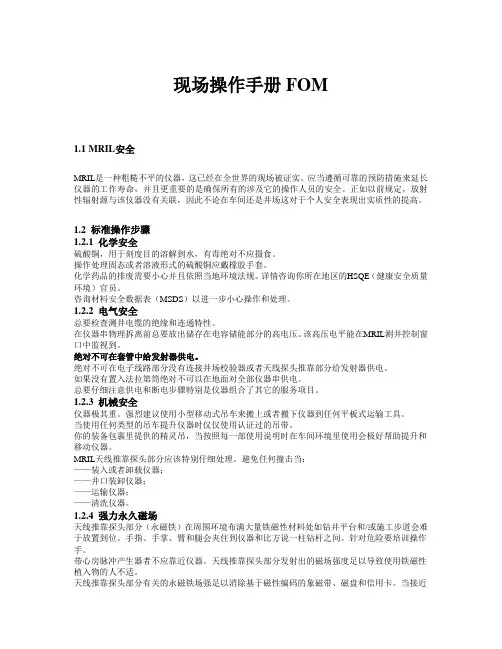

现场操作手册FOM1.1 MRIL安全MRIL是一种粗糙不平的仪器，这已经在全世界的现场被证实。
应当遵循可靠的预防措施来延长仪器的工作寿命，并且更重要的是确保所有的涉及它的操作人员的安全。
正如以前规定，放射性辐射源与该仪器没有关联，因此不论在车间还是井场这对于个人安全表现出实质性的提高。
1.2 标准操作步骤1.2.1 化学安全硫酸铜，用于刻度目的溶解到水，有毒绝对不应摄食。
操作处理固态或者溶液形式的硫酸铜应戴橡胶手套。
化学药品的排废需要小心并且依照当地环境法规。
详情咨询你所在地区的HSQE（健康安全质量环境）官员。
咨询材料安全数据表（MSDS）以进一步小心操作和处理。
1.2.2 电气安全总要检查测井电缆的绝缘和连通特性。
在仪器串物理拆离前总要放出储存在电容储能部分的高电压。
该高压电平能在MRIL测井控制窗口中监视到。
绝对不可在套管中给发射器供电。
绝对不可在电子线路部分没有连接井场校验器或者天线探头推靠部分给发射器供电。
如果没有置入法拉第筒绝对不可以在地面对全部仪器串供电。
总要仔细注意供电和断电步骤特别是仪器组合了其它的服务项目。
1.2.3 机械安全仪器极其重。
强烈建议使用小型移动式吊车来搬上或者搬下仪器到任何平板式运输工具。
当使用任何类型的吊车提升仪器时仅仅使用认证过的吊带。
你的装备包裹里提供的精灵吊，当按照每一部使用说明时在车间环境里使用会极好帮助提升和移动仪器。
MRIL天线推靠探头部分应该特别仔细处理。
避免任何撞击当：——装入或者卸载仪器；——井口装卸仪器；——运输仪器；——清洗仪器。
1.2.4 强力永久磁场天线推靠探头部分（永磁铁）在周围环境布满大量铁磁性材料处如钻井平台和/或施工步道会难于放置到位。
手指、手掌、臂和腿会夹住到仪器和比方说一柱钻杆之间。
针对危险要培训操作手。
带心房脉冲产生器者不应靠近仪器。
天线推靠探头部分发射出的磁场强度足以导致使用铁磁性植入物的人不适。
天线推靠探头部分有关的永磁铁场强足以消除基于磁性编码的象磁带、磁盘和信用卡。
LOGIQ测井系统技术原理分析摘要：LOGIQ测井系统是哈里伯顿公司开发的具有世界先进水平的测井设备，它是基于WINDOWS操作界面之下，可实现网络化实时数据采集、处理、绘图的综合测井系统，具备远程联网能力，兼容性强等特点。
本文对其采用的遥控系统，ADSL（非对称数字用户线）技术原理，QAM调制解调技术原理进行了重点分析，并介绍了供电系统，模拟/CCL（节箍）板，介质访问单元（MAU）等。
旨在加深测井工作者对该技术的了解，便于测井工作的展开。
LOGIQ（IQ=INSITE Quad-Comb，意为IN-SITE四组合测井系列）是哈里伯顿公司最新一代测井平台。
IQ系统使用新一代快速链接（FASLINK）遥测系统，在井下仪与地面主机和调制解调器之间建立一个实时的遥测通讯，它通过使用微处理器控制井下数据获取；采用非对称数字用户线（ADSL）技术；应用以太网的模式进行数据传输，数据传输速率可达800kbps。
仪器功能更强大，工作时效更高。
一、LOGIQ遥测系统介绍遥测系统分地面和井下两个部分。
调制解调面板（DIMP）是地面部分的核心；伽马遥测仪（GTET）是井下部分的核心。
工作时所有井下仪器均与井下总线相连，每种仪器都有自己的IP地址。
测井主机首先向井下发送指令，指令中含有井下仪器的IP地址。
当指令被GTET接收后，通过GTET的总控制和处理器板（INC-TP）、介质访问单元（MAU）送到井下总线。
其它井下仪器通过井下总线获得指令后，即开始工作。
它们各自的INC-TP板采集、处理数据后，通过各自的MAU将采集的测井数据送到井下总线上，并传送至GTET的INC-TP板中。
随后，经过GTET中的调制解调器（modem）调制、滤波、放大、驱动，数据通过测井电缆到达地面，进入DIMP。
经地面modem放大、滤波、解调，通过以太网集线器（ETHERNETHUB）送入测井主机。
遥测系统使用4根缆芯传输信号。
LOGIQ系统称其为W5模式。

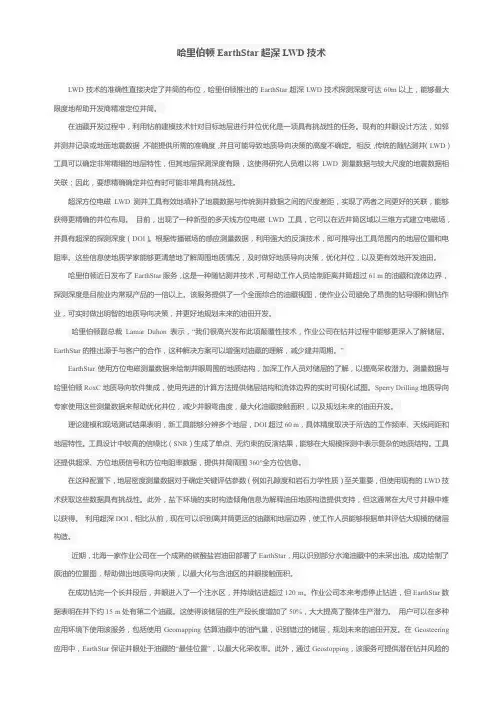

哈里伯顿EarthStar超深LWD技术LWD技术的准确性直接决定了井筒的布位，哈里伯顿推出的EarthStar超深LWD技术探测深度可达60m以上，能够最大限度地帮助开发商精准定位井筒。
在油藏开发过程中，利用钻前建模技术针对目标地层进行井位优化是一项具有挑战性的任务。
现有的井眼设计方法，如邻井测井记录或地面地震数据，不能提供所需的准确度，并且可能导致地质导向决策的高度不确定。
相反，传统的随钻测井（LWD）工具可以确定非常精细的地层特性，但其地层探测深度有限，这使得研究人员难以将LWD测量数据与较大尺度的地震数据相关联；因此，要想精确确定井位有时可能非常具有挑战性。
超深方位电磁LWD测井工具有效地填补了地震数据与传统测井数据之间的尺度差距，实现了两者之间更好的关联，能够获得更精确的井位布局。
目前，出现了一种新型的多天线方位电磁LWD工具，它可以在近井筒区域以三维方式建立电磁场，并具有超深的探测深度（DOI）。
根据传播磁场的感应测量数据，利用强大的反演技术，即可推导出工具范围内的地层位置和电阻率。
这些信息使地质学家能够更清楚地了解周围地质情况，及时做好地质导向决策，优化井位，以及更有效地开发油田。
哈里伯顿近日发布了EarthStar服务，这是一种随钻测井技术，可帮助工作人员绘制距离井筒超过61 m的油藏和流体边界，探测深度是目前业内常规产品的一倍以上。
该服务提供了一个全面综合的油藏视图，使作业公司避免了昂贵的钻导眼和侧钻作业，可实时做出明智的地质导向决策，并更好地规划未来的油田开发。
哈里伯顿副总裁Lamar Duhon表示，“我们很高兴发布此项颠覆性技术，作业公司在钻井过程中能够更深入了解储层。
EarthStar的推出源于与客户的合作，这种解决方案可以增强对油藏的理解，减少建井周期。
”EarthStar使用方位电磁测量数据来绘制井眼周围的地质结构，加深工作人员对储层的了解，以提高采收潜力。
测量数据与哈里伯顿RoxC地质导向软件集成，使用先进的计算方法提供储层结构和流体边界的实时可视化试图。

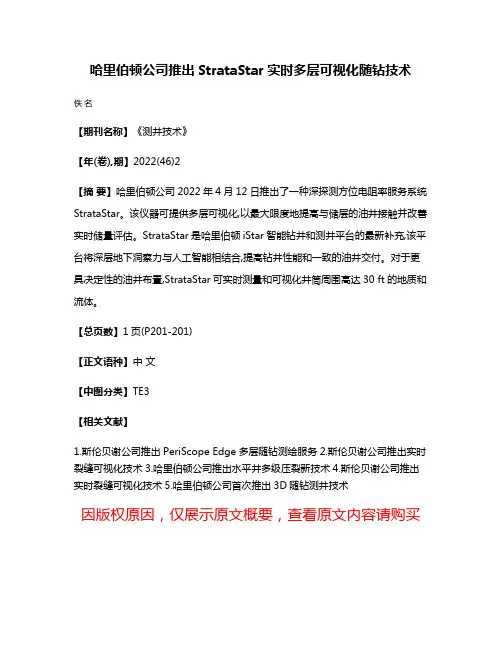

哈里伯顿公司推出StrataStar实时多层可视化随钻技术佚名
【期刊名称】《测井技术》
【年(卷),期】2022(46)2
【摘要】哈里伯顿公司2022年4月12日推出了一种深探测方位电阻率服务系统StrataStar。
该仪器可提供多层可视化,以最大限度地提高与储层的油井接触并改善实时储量评估。
StrataStar是哈里伯顿iStar智能钻井和测井平台的最新补充,该平台将深层地下洞察力与人工智能相结合,提高钻井性能和一致的油井交付。
对于更具决定性的油井布置,StrataStar可实时测量和可视化井筒周围高达30 ft的地质和流体。
【总页数】1页(P201-201)
【正文语种】中文
【中图分类】TE3
【相关文献】
1.斯伦贝谢公司推出PeriScope Edge多层随钻测绘服务
2.斯伦贝谢公司推出实时裂缝可视化技术
3.哈里伯顿公司推出水平井多级压裂新技术
4.斯伦贝谢公司推出实时裂缝可视化技术
5.哈里伯顿公司首次推出3D随钻测井技术
因版权原因，仅展示原文概要，查看原文内容请购买。
水平井压裂新工艺介绍•SurgiFrac水力喷射压裂工艺哈里伯顿能源服务公司提高低渗低孔水平井的产量通常的水平井完井方式套管固井割缝管/筛管加封隔器割缝尾管或裸眼井垂向渗透性(Kv)core=0.001md(Kv)plug=0.1md(Kh)core=0.2md(Kh)plug=0.2md薄泥岩层~0.05in(Kv)plug/(kh)plug=0.5(Kv)core/(kh)core=0.005泥岩层影响水平井产量水平井压裂改造•制造横切或纵向的裂缝•避免同时产生多裂缝•消除裂缝弯曲横切裂缝纵向裂缝SurgiFrac（水力喷射压裂）:是一种精确有效，可在单井中选择裂缝的位置并产生多个裂缝的增产方式。
Dr. Jim Surjaatmadja(发明者)哈里伯顿能源服务公司喷射泵技术•把一束流体的动能转化成多束流体的压力（势能）的技术•Boost pressure(压力提升）:使低能量的流体的压力的提升。
应用于人工举升，及混浆系统W f W jW a水力压裂•1948 年Stanolind油气公司首次采用•现今的压裂技术的发展:–提高压力，排量，采用大型压裂，提高砂比–采用人工支撑剂–改变携砂液种类：CO2, N2 泡沫, 胶液, 柴油, ...•裸眼井压裂–尝试过一些方法但不可行性：–砂塞，化学塞….–跨式双封隔器–Hail Mary（超高排量压裂）: 80 m3/min用传统压裂工艺产生小裂缝封隔器小裂缝造成液体逃逸出封隔层压裂液出口SurgiFrac 工艺过程压力分布流体的流动高Bernoulli’s公式:v2/2 + p/ρ= CSurgiFrac是如何工作的...•一定要知道裂缝的方向( 30 度以内)•喷嘴位置就是射孔位置，和裂缝产生的位置。
•Bernoulli 效应使裂缝入口处的压力在井筒中处于最低。
•环空的液体补充支持裂缝增长SurgiFrac 概念开始射流环空注入压力分布低高SurgiFrac 概念低沙比携砂液冲击并产生洞穴环空压力比裂缝产生所需要的压力低200 psi(1.38 MPa)压力分布低高SurgiFrac 概念开始的时候,射流被反射回环空压力在洞穴底部提高压力分布低高SurgiFrac 概念液体在洞穴中集聚使压力升高产生裂缝压力在洞穴底部提高压力分布低高SurgiFrac 概念射流使环空液体被吸入洞穴初期裂缝开始生成，液体得以进入地层压力分布低高SurgiFrac 概念环空液体不断被吸入洞穴压力的最高点裂缝继续增长压力分布低高可能应用SurgiFrac的完井方式Chertno acid in curvefor re-entryshow of hydrocarbonacid frac sand fracLimestone Sandfrac with acid经济投入的对比对设备需要的减少体现出经济效益SurgiFrac: 作业时间缩短–一趟管柱油管注入排量：16.5 BPM @ 7200 psi or 2.62 m3/min @ 49.6 Mpa.(2911 HHP)环空注入排量：6 BPM @ 434 psi or 0.95 m3/min @ 3 Mpa. (64 hhp)5-7台压裂车/混砂车。
