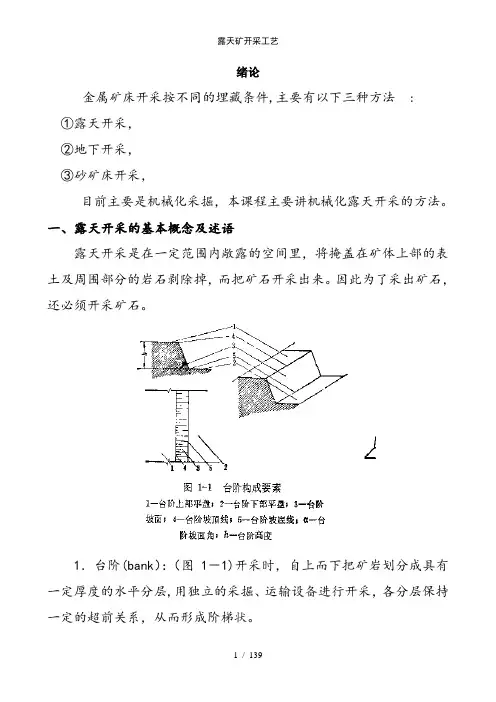

绪论金属矿床开采按不同的埋藏条件,主要有以下三种方法:①露天开采，②地下开采，③砂矿床开采，目前主要是机械化采掘，本课程主要讲机械化露天开采的方法。

一、露天开采的基本概念及述语露天开采是在一定范围内敞露的空间里，将掩盖在矿体上部的表土及周围部分的岩石剥除掉，而把矿石开采出来。

因此为了采出矿石，还必须开采矿石。

1．台阶(bank）：（图1－1)开采时，自上而下把矿岩划分成具有一定厚度的水平分层,用独立的采掘、运输设备进行开采，各分层保持一定的超前关系，从而形成阶梯状。

台阶由以下要素构成:上部平盘、下部平盘、坡面、坡顶线、坡底线、高度、坡面角.台阶分:工作台阶：工作平盘布置采掘、运输设备。

非工作台阶:保安平台：用于缓冲和阻截滑落岩石，减缓边坡角。

清扫平台:阻截滑落岩石并用清扫设备进行清理.运输平台：作为工作台阶与出入沟运输的联系通道.2、工作线(Ａｖdｖaｎce line）…已经做好准备而形成的矿岩区段。

3、采掘带（excavaｔion zone）：开采时将台阶划分为若干个条带，逐条顺次开采，每一个条带叫做采掘带.参数:宽度(１）、实方……取决于爆破方法和参数。

(2)、电铲…取决于电铲的挖掘和卸载半径。

4、采区（ｗorkｉng sectiｏn ）每一条带开采时也可划分为若干区段配以独立的采运设备.参数：长度…一条电铲所占的采掘工作线长度.５、露天坑道:按用途分：１、出入沟…建立开采水平间的运输通道。

（图l—4中的AB).2、开段沟…建立第一条工作线（初始台阶)（见图l—4中的CD)。

按断面形状分：整断面（1-5 a）,单侧沟(１－5 b）6．露天矿场（ｏｐｅｎ piｔ)已经进行和正在进行露天开采的区域，由台阶和露天坑道形成。

山坡露天：封闭圈以上。

凹陷露天：封闭圈以下.构成要素:(1)边帮：露天矿场四周表面的总体，分：顶帮、底帮（ｓlｏｐｅ)、端帮(2）工作帮：(workｉng slope），非工作帮（ｓlope ｏｆ re ｓｐoｓｅ)（３）工作帮坡面及工作帮坡面角（4）非工作帮坡面及最终边坡角。

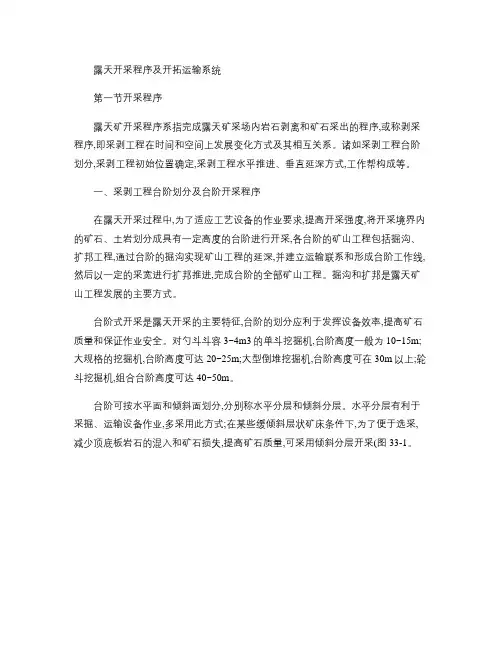

露天开采程序及开拓运输系统第一节开采程序露天矿开采程序系指完成露天矿采场内岩石剥离和矿石采出的程序,或称剥采程序,即采剥工程在时间和空间上发展变化方式及其相互关系。

诸如采剥工程台阶划分,采剥工程初始位置确定,采剥工程水平推进、垂直延深方式,工作帮构成等。

一、采剥工程台阶划分及台阶开采程序在露天开采过程中,为了适应工艺设备的作业要求,提高开采强度,将开采境界内的矿石、土岩划分成具有一定高度的台阶进行开采,各台阶的矿山工程包括掘沟、扩邦工程,通过台阶的掘沟实现矿山工程的延深,并建立运输联系和形成台阶工作线,然后以一定的采宽进行扩邦推进,完成台阶的全部矿山工程。

掘沟和扩邦是露天矿山工程发展的主要方式。

台阶式开采是露天开采的主要特征,台阶的划分应利于发挥设备效率,提高矿石质量和保证作业安全。

对勺斗斗容3~4m3的单斗挖掘机,台阶高度一般为10~15m;大规格的挖掘机,台阶高度可达20~25m;大型倒堆挖掘机,台阶高度可在30m以上;轮斗挖掘机,组合台阶高度可达40~50m。

台阶可按水平面和倾斜面划分,分别称水平分层和倾斜分层。

水平分层有利于采掘、运输设备作业,多采用此方式;在某些缓倾斜层状矿床条件下,为了便于选采,减少顶底板岩石的混入和矿石损失,提高矿石质量,可采用倾斜分层开采(图33-1。

图33-1图33-1为了发挥设备效率,划归同一台阶的矿岩应力求一致。

例如,不应把表土、不需爆破的软岩与需要爆破的硬岩划归同一台阶,同时尽量使矿岩分家,便于选采。

台阶的开采程序一般为:开掘倾斜的出入沟,开掘开段沟,进行扩帮,如图33-2。

1.首先开掘自地表±0标高到第一台阶下部平盘的出入沟AB(图33-2a;2.沿台阶全长开掘开段沟BC(图33-2b;3.在开段沟旁建立采掘工作面,在工作面推进过程中,逐条开采采掘带,每采一个采掘带,使工作线推出一个采宽。

在上部台阶工作线推出一定宽度后,下部台阶才能开掘出入沟和开端沟(图33-2c、d,然后下台阶工作线则相应地继续推进。
