…专业电力电子工程师…1高低频变压器设计各种大概要

变压器的设计过程包括五个步骤:①确定原副边匝数比；为了提高高频变压器的利用率,减小开关管的电流,降低输出整流二极管的反向电压,减小损耗和降低成本,高频变压器的原副边变比应尽量大一些.为了在任意输入电压时能够得到所要求的电压,变压器的变比应按最低输入电压选择.选择副边的最大占空比为 ,则可计算出副边电压最小值为: ,式中, 为输出电压最大值, 为输出整流二极管的通态压降, 为滤波电感上的直流压降.原副边的变比为:②确定原边和副边的匝数；首先选择磁芯.为了减小铁损,根据开关频率 ,参考磁芯材料手册,可确定最高工作磁密、磁芯的有效导磁截面积、窗口面积 .则变压器副边匝数为: .根据副边匝数和变比,可计算原边匝数为③确定绕组的导线线径；在选用导线线径时,要考虑导线的集肤效应.所谓集肤效应,是指当导线中流过交流电流时,导线横截面上的电流分布不均匀,中间部分电流密度小,边缘部分电流密度大,使导线的有效导电面积减小,电阻增加.在工频条件下,集肤效应影响较小,而在高频时影响较大.导线有效导电面积的减小一般采用穿透深度来表示.所谓穿透深度,是指电流密度下降到导线表面电流密度的0.368(即: )时的径向深度. ,式中, , 为导线的磁导率,铜的相对磁导率为 ,即:铜的磁导率为真空中的磁导率 , 为导线的电导率,铜的电导率为 .为了有效地利用导线,减小集肤效应的影响,一般要求导线的线径小于两倍的穿透深度,即 .如果要求绕组的线径大于由穿透深度所决定的最大线径时,可采用小线径的导线多股并绕或采用扁而宽的铜皮来绕制,铜皮的厚度要小于两倍的穿透深度(4)确定绕组的导线股数绕组的导线股数决定于绕组中流过的最大有效值电流和导线线径.在考虑集肤效应确定导线的线径后,我们来计算绕组中流过的最大有效值电流.原边绕组的导线股数:变压器原边电流有效值最大值 ,那么原边绕组的导线股数 (式中,J 为导线的电流密度,一般取J=3~5 , 为每根导线的导电面积.).副边绕组的导电股数:①全桥方式:变压器只有一个副边绕组,根据变压器原副边电流关系,副边的电流有效值最大值为: ;②半波方式:变压器有两个副边绕组,每个负载绕组分别提供半个周期的负载电流,因此其有效值为 ( 为输出电流最大值).因此副边绕组的导线股数为(5)核算窗口面积在计算出变压器的原副边匝数、导线线径及股数后,必须核算磁芯的窗口面积是否能够绕得下或是否窗口过大.如果窗口面积太小,说明磁芯太小,要选择大一点的磁芯;如果窗口面积过大,说明磁芯太大,可选择小一些的磁芯.重新选择磁芯后,再重新计算,直到所选磁芯基本合适为止。

工程师实例为你讲解电源高频变压器的设计方法
设计高频变压器是电源设计过程中的难点，下面以反馈式电流不连续电源高频变压器为例，向大家介绍一种电源高频变压器的设计方法。

 设计目标：电源输入交流电压在180V~260V之间，频率为50Hz，输出电压为直流5V、14A，功率为70W，电源工作频率为30KHz。

 设计步骤：
 计算高频变压器初级峰值电流Ipp
 由于是电流不连续性电源，当功率管导通时，电流会达到峰值，此值等于功率管的峰值电流。

由电感的电流和电压关系V=L*di/dt可知：
 输入电压：Vin(min)=Lp*Ipp/Tc
 取1/Tc=f/Dmax，则上式为：
 Vin(min)=Lp*Ipp*f/Dmax
 其中：V in：直流输入电压，V
 Lp：高频变压器初级电感值，mH
 Ipp：变压器初级峰值电流，A
 Dmax：最大工作周期系数
 f：电源工作频率，kHz
 在电流不连续电源中，输出功率等于在工作频率下的每个周期内储存的能量，其为：
 Pout=1/2*Lp*Ipp2*f
 将其与电感电压相除可得：
 Pout/Vin(min)=Lp*Ipp2*f*Dmax/(2*Lp*Ipp*f)
 由此可得：。

高频变压器设计与参数设计高频变压器设计与参数设计是一项重要的技术，它能够帮助电子设备充分发挥性能。

高频变压器是指使用高频信号来改变交流电压的变压器，它通常用在微波炉、通信设备、打印机和医疗设备等领域，并且也用于高频功率转换、无线电、太阳能应用等等。

高频变压器的设计涉及到许多因素，包括电气特性，例如变压器的电压比、额定电流、变压器的绝缘耐压、损耗和过载能力。

同时，还必须考虑到变压器尺寸大小、重量、成本和可靠性等机械特性。

这些特性都会影响变压器的性能，从而影响其最终的性能表现。

在设计高频变压器时，首先应考虑变压器的工作频率。

一般来说，高频变压器的工作频率范围在1kHz~100MHz 之间，而且高频变压器的工作频率越高，其尺寸越小，耗散越低，性能也越好。

随后，应该考虑高频变压器的结构设计，采用的线圈数目，线圈的绕组方式，芯股的结构，冷却方式和绝缘材料等。

其中，线圈绕制方式和线圈的绕组方式是影响高频变压器的主要要素，它们会影响变压器的额定输出功率、输出纹波、温升和其他电气特性。

此外，还必须考虑到变压器的电压比以及母线电压。

电压比是指输出电压与输入电压之间的比率，它影响变压器的输出功率。

母线电压是指用于变压器的输入电压，它会影响变压器的最大输出功率，而且也会影响变压器的可靠性。

另外，在设计高频变压器时还应考虑变压器的外壳结构，这不仅影响变压器的重量和体积，还会影响变压器的热效应。

外壳结构应考虑到变压器的散热性能，以及变压器内部温度的分布情况等。

最后，需要重点考虑变压器的绝缘系统。

绝缘系统是高频变压器的核心部件，它具有高的绝缘强度和耐温性能，可以有效防止电路受到外界环境的干扰，也可以提高变压器的可靠性和安全性。

总之，高频变压器的设计与参数设计是一项复杂的工作，从上述内容可以看出，在设计高频变压器时，需要考虑变压器的电气特性、机械特性、工作频率、结构设计、电压比和母线电压、外壳结构以及绝缘系统等多个方面。

最终，变压器的设计与参数设计都是为了满足应用需求，并且有效地提高变压器的性能，以及提高变压器的可靠性和安全性。

变压器设计方案变压器设计方案变压器是一种电气设备，用于改变交流电的电压。

在设计变压器时，需要考虑多个因素，例如输出电压、输入电压、功率损耗等等。

下面是一个基本的变压器设计方案。

1. 确定输出电压和输入电压：首先要确定变压器的输出电压和输入电压。

根据需要，计算所需的变压比。

例如，如果需要从220V的电源转换成110V的输出电压，变压比为2:1。

2. 计算功率：根据所需的输出电流和输入电压计算功率。

功率的计算公式为P=IV，其中P为功率，I为电流，V为电压。

根据功率的计算结果，选择合适的导线和铁芯材料。

高功率变压器需要使用更大的导线和更大的铁芯。

3. 选择合适的铁芯材料：铁芯材料对变压器的性能有很大的影响。

铁芯的主要作用是增强磁场，使得变压器的效率更高。

常用的铁芯材料有硅钢片和铁氧体。

硅钢片具有良好的磁导率和低的铁损耗，而铁氧体则具有更高的饱和磁感应强度。

4. 计算匝数：变压器的匝数对变压器的变压比和效率有很大的影响。

根据所需的变压比，计算主副线圈的匝数。

匝数的计算公式为N2/N1=V2/V1，其中N为匝数，V为电压。

根据匝数的计算结果，选择合适的导线。

5. 确定冷却方式：高功率变压器在工作时会产生较多的热量，因此需要选择合适的冷却方式，以确保变压器的正常工作。

常见的冷却方式有自然冷却和强制冷却。

6. 进行实际制造：在完成设计后，可以开始制造变压器。

根据设计方案，选择合适的导线、铁芯和冷却器进行制造。

在制造过程中，需要注意保证匝数的准确性、绕线的均匀性和绝缘材料的使用。

7. 进行测试和调试：制造完成后，需要对变压器进行测试和调试，以确保其正常工作。

可以使用电压表和电流表进行测试，检查输出电压和输入电流是否符合设计要求。

综上所述，一个变压器的设计方案需要考虑输出电压、输入电压、功率、铁芯材料、匝数、冷却方式等多个因素。

正确认识和处理这些因素，能够设计出性能良好的变压器。

同时，在实际制造和测试过程中，也要注意细节和质量控制，保证变压器的稳定性和安全性。

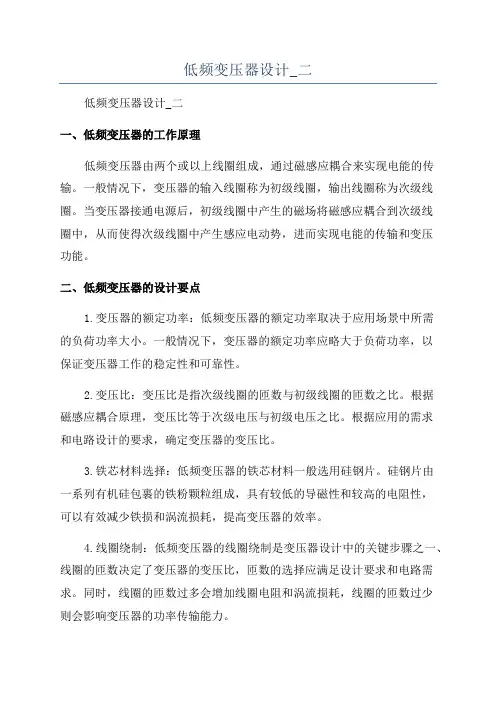

低频变压器设计_二低频变压器设计_二一、低频变压器的工作原理低频变压器由两个或以上线圈组成，通过磁感应耦合来实现电能的传输。

一般情况下，变压器的输入线圈称为初级线圈，输出线圈称为次级线圈。

当变压器接通电源后，初级线圈中产生的磁场将磁感应耦合到次级线圈中，从而使得次级线圈中产生感应电动势，进而实现电能的传输和变压功能。

二、低频变压器的设计要点1.变压器的额定功率：低频变压器的额定功率取决于应用场景中所需的负荷功率大小。

一般情况下，变压器的额定功率应略大于负荷功率，以保证变压器工作的稳定性和可靠性。

2.变压比：变压比是指次级线圈的匝数与初级线圈的匝数之比。

根据磁感应耦合原理，变压比等于次级电压与初级电压之比。

根据应用的需求和电路设计的要求，确定变压器的变压比。

3.铁芯材料选择：低频变压器的铁芯材料一般选用硅钢片。

硅钢片由一系列有机硅包裹的铁粉颗粒组成，具有较低的导磁性和较高的电阻性，可以有效减少铁损和涡流损耗，提高变压器的效率。

4.线圈绕制：低频变压器的线圈绕制是变压器设计中的关键步骤之一、线圈的匝数决定了变压器的变压比，匝数的选择应满足设计要求和电路需求。

同时，线圈的匝数过多会增加线圈电阻和涡流损耗，线圈的匝数过少则会影响变压器的功率传输能力。

5.耦合系数：耦合系数是指变压器中两个线圈之间的磁耦合程度，影响着变压器的性能和效率。

理想情况下，变压器的耦合系数应为1，即磁场完全穿透初级线圈并传递到次级线圈中。

实际设计中，可通过调整线圈的绕制方式和铁芯的选择来改变耦合系数，以达到最佳的变压器性能。

6.尺寸和重量：变压器的尺寸和重量与其功率和设计参数密切相关。

较大的变压器可以传输更大的功率，但尺寸和重量也会增加。

在实际应用中，需要综合考虑功率要求、空间限制和可承受负荷等因素来确定变压器的尺寸和重量。

三、低频变压器的设计流程1.确定需求：明确变压器的额定功率、变压比、输入电压和输出电压等设计需求。

2.计算参数：根据需求和电路设计原理，计算出变压器的线圈匝数、铁芯尺寸和核心截面积等参数。

专业高频变压器设计计算公式大全在设计变压器时，需要考虑多个因素，包括输入和输出电压、电流、功率、频率、磁通密度、磁路结构等。

下面是一些常用的变压器设计计算公式：1.需求计算公式：(1)计算输入和输出功率：P=V*I其中，P是功率，V是电压，I是电流。

(2)计算变压器变比：N=V1/V2其中，N是变比，V1是输入电压，V2是输出电压。

(3)计算输入和输出电流：I1=P/V1，I2=P/V2其中，I1是输入电流，I2是输出电流。

2.磁路计算公式：(1)计算磁路截面积：A=B/(f*μ*H)其中，A是磁路截面积，B是磁感应强度，f是频率，μ是磁导率，H 是磁场强度。

(2)计算磁通量：Φ=B*A其中，Φ是磁通量。

(3)计算铁心横截面积：S=Φ/B其中，S是铁心横截面积。

3.匝数计算公式：(1)计算初级匝数：N1=(V1*10^8)/(B*f*A)其中，N1是初级匝数。

(2)计算次级匝数：N2=(V2*10^8)/(B*f*A)其中，N2是次级匝数。

4.器件尺寸计算公式：(1)计算铁芯尺寸：U=1.8*(Lc/μ)*B*H/Bm其中，U是铁芯尺寸，Lc是直径或长度，B是磁感应强度，H是磁场强度，Bm是饱和磁感应强度。

(2)计算绕线长度：Lw=π*D*(N1+N2)其中，Lw是绕线长度，D是变压器内径。

(3)计算线径：d=(I*K)/(0.4*J*D)其中，d是线径，I是电流，K是充填系数，J是电流密度，D是变压器内径。

这些公式提供了一些变压器设计的基本计算方法。

在实际设计中，还需要考虑到其它因素，如损耗、效率、温升等，以确保设计的变压器满足要求。

变压器的设计和计算一、变压器的设计和计算概述变压器是电力系统中常见的电力设备之一，其主要功能是将高电压传输线路的电能转换为低电压传输给用户。

变压器的设计和计算是确保其安全可靠运行的重要环节，也是实现高效能利用的关键。

二、变压器的参数选择变压器的参数选择是变压器设计的第一步，主要包括电压等级、容量和频率。

电压等级根据供电系统和负载需求来确定，一般选择常用的电压等级。

容量是根据负载功率来选择，一般以负载需求的1.2-1.3倍为设计容量。

频率一般为50Hz或60Hz。

三、变压器的磁路设计变压器的磁路设计是为了达到所需的磁通密度和磁感应强度，以提高变压器的工作效率。

磁路设计中需要确定磁路截面积、磁路长度、磁路材料等参数。

根据磁路设计参数，可以计算出变压器的励磁电流和励磁电压。

四、变压器的绕组设计绕组是变压器的重要组成部分，主要包括高压绕组和低压绕组。

绕组设计需要确定绕组的截面积、绕组的匝数和绝缘材料等参数。

通过绕组设计，可以确定变压器的额定电流和额定电压。

五、变压器的损耗计算变压器的损耗可以分为铁损和铜损两部分。

铁损主要由于磁通产生的涡流损耗和磁通产生的磁滞损耗，可以通过磁通密度和变压器材料的特性曲线来计算。

铜损主要由于电流通过绕组时产生的电阻损耗，可以通过绕组截面积和负荷电流来计算。

六、变压器的冷却方式选择变压器的冷却方式是为了保证变压器能够正常工作，并且使其热量得以散发。

常见的变压器冷却方式有自然冷却、强迫风冷和强迫水冷等。

冷却方式的选择需要考虑变压器容量、工作环境温度和冷却设备的成本等因素。

七、变压器的安全设计变压器的安全设计是为了保证变压器的操作安全和保护设备的安全性。

安全设计主要包括变压器的绝缘设计、安全间隙的设计和避雷器的选型等。

通过合理的安全设计，可以有效地防止变压器因短路或过载等故障导致的损坏和火灾等事故的发生。

综上所述，变压器的设计和计算涉及到多个方面的参数和因素，需要综合考虑各种因素，并按照相关标准和规范进行设计和计算。

变压器设计岗位职责
变压器设计工程师的岗位职责主要包括以下几个方面：
1. 变压器设计方案的制定和优化。

根据客户需求、技术规范和公司标准等要求，制定出符合要求的变压器设计方案，优化设计方案，最终确定设计方案。

2. 变压器的结构设计。

根据设计方案，设计变压器的结构及其零部件的尺寸、形状、材料等；进行磁路设计、电磁设计和机械设计等；选择合适的接线方式、绕制方式等。

3. 变压器的参数计算。

进行变压器的各种参数计算，建立相应的计算模型，包括电气参数、机械参数、热力学参数等。

并进行仿真分析、优化设计等。

4. 变压器的CAD绘图。

使用CAD软件将设计方案转化成各种图纸，包括装配图、零部件图、工艺图等。

5. 变压器的样品制造和测试。

根据设计方案，制造出样品，进行试验验证，包括电气试验、机械试验、热试验等，并对试验结果进行分析。

6. 变压器的生产工艺设计。

根据设计方案，确定变压器的生产流程，设计生产工装、夹具等。

7. 变压器技术支持。

提供变压器相关技术支持，包括现场技术支持、问题解决、培训等。

并与客户进行沟通，了解客户需求，及时做出技术改进和优化。

总之，变压器设计工程师的岗位职责十分重要，需要具备扎实的电气和机械基础知识，熟练掌握相关软件和工具，具有较强的创
新和解决问题的能力，具有良好的沟通能力及团队协作精神，为公司的业务提供强有力的技术支持。

如何设计高频变压器随着现代电子技术的不断发展和应用，高频变压器在电子设备中扮演着重要的角色。

它是一种将交流电能从一种电压转换为另一种电压的装置。

本文将介绍如何设计高频变压器，包括选材、线圈设计等方面。

1. 选材在设计高频变压器时，选材是十分重要的一环。

首先，需要选择合适的铁芯材料。

铁芯材料的选择应考虑其磁导率、饱和磁感应强度和磁滞损耗等因素。

常见的铁芯材料有硅钢片、铁氧体等。

硅钢片具有低磁滞和低损耗的特点，适用于高频变压器。

其次，选用合适的绝缘材料，以确保电流不会产生泄露。

2. 线圈设计线圈是高频变压器中十分重要且复杂的组成部分。

在线圈设计时，需要考虑以下几个方面。

2.1 匝数计算高频变压器的输出电压与输入电压之间的比值取决于线圈匝数的比值。

因此，首先需要计算出所需的匝数比例。

匝数的选择也要考虑线圈的尺寸和结构。

2.2 线径选择线径的选择对线圈的电流承载能力和电阻有着重要影响。

通常情况下，高频变压器要求线圈电阻较小，因此选择较细的线径有利于减小电阻。

2.3 绝缘设计由于高频变压器在工作时会产生较高的电压，因此对线圈的绝缘设计尤为重要。

合适的绝缘材料和合理的绝缘结构可以确保线圈工作安全可靠。

3. 磁路设计磁路设计是高频变压器设计过程中的关键环节。

合理的磁路设计可以提高能量传输效率和减少能量损耗。

3.1 磁路长度磁路长度的选择对变压器磁感应强度和损耗有着重要影响。

通常情况下，较短的磁路长度有利于提高磁通密度和减小损耗。

3.2 磁路饱和磁路的饱和状态会导致能量损耗和变压器效率的降低。

因此，在设计过程中应合理选择铁芯的截面积和材料以避免饱和。

4. 温度控制高频变压器在工作过程中会产生一定的热量，因此需要进行有效的温度控制。

合适的散热设计和温度监测可以确保变压器的稳定工作。

综上所述，设计高频变压器需要考虑各种因素，包括选材、线圈设计、磁路设计和温度控制等。

只有综合考虑这些因素，并根据具体应用需求加以调整，才能得到高性能和高效率的高频变压器。

高频电磁感应加热设备变压器设计原则要求和程序高频电磁感应加热设备变压器是电源变压器的一种，也称高频电源变压器，主要功能是功率传送、电压变换和绝缘隔离，作为一种主要的软磁电磁元件，在电源技术中和电力电子技术中得到广泛的应用。

高频电源变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

按工作频率高低，可分为几个档次：10kHz～50kHz、50kHz～100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。

传送功率比较大的，工作频率比较低；传送功率比较小的，工作频率比较高。

工作频率不同档次的电源变压器设计方法不一样。

1 高频电源变压器的设计原则高频电源变压器作为一种产品，自然带有商品的属性，因此高频电源变压器的设计原则和其他商品一样，是在具体使用条件下完成具体的功能中追求性能价格比最好。

有时可能偏重性能和效率，有时可能偏重价格和成本。

现在，轻、薄、短、小，成为高频电源的发展方向，是强调降低成本。

其中成为一大难点的高频电源变压器，更需要在这方面下功夫。

所以在高频电源变压器的“设计要点”一文中，只谈性能，不谈成本，不能不说是一大缺憾，如果能认真考虑一下高频电源变压器的设计原则，追求更好的性能价格比，传送不到10VA的单片开关电源高频变压器，应当设计出更轻、薄、短、小的方案来。

不谈成本，市场的价值规律是无情的！许多性能好的产品，往往由于价格不能为市场接受而遭冷落和淘汰。

往往一种新产品最后被成本否决。

一些“节能不节钱”的产品为什么在市场上推广不开值得大家深思。

产品成本，不但包括材料成本，生产成本，还包括研发成本，设计成本。

因此，为了节约时间，根据以往的经验，对高频电源变压器的铁损铜损比例、漏感与激磁电感比例、原边和副边绕组损耗比例、电流密度提供一些参考数据，对窗口填充程度，绕组导线和结构推荐一些方案，有什么不好？为什么一定要按步就班地来回进行推算和仿真，才不是概念错误？作者曾在20世纪80年代中开发高频磁放大器式开关电源，以温升最低为条件，对高频电源变压器进行过优化设计。

高频变压器设计算工具全文共四篇示例，供读者参考第一篇示例：高频变压器是电力电子领域中常见的一种电子元件，主要用于调节电压、改变电压等功能。

设计高频变压器需要考虑到多种因素，包括变压器的输入输出电压、功率、工作频率等参数。

为了方便工程师和设计师进行高频变压器的设计，一些工具已经被开发出来，可以帮助用户快速、准确地设计高频变压器。

下面就介绍一些常用的高频变压器设计算工具。

1. 《高频变压器设计手册》这是一本将高频变压器的设计要点和实践经验结合在一起的设计参考手册。

它详细介绍了高频变压器的结构、性能要求以及设计步骤，从而帮助设计者更好地理解高频变压器的设计原理。

这本手册还包含了大量的设计案例和实用技巧，可以帮助用户更快地掌握高频变压器的设计技术。

2. Transformer CalculatorTransformer Calculator是一个在线变压器设计工具，可以帮助用户根据输入输出电压、功率、电流等参数，快速地计算出高频变压器的设计参数。

用户可以根据具体的需求调整各项参数，比如变比、线圈数等，以得到最优的设计结果。

这个工具简单易用，是许多工程师设计高频变压器时的必备工具之一。

3. Magnetics DesignerMagnetics Designer是一款专业的高频变压器设计软件，可以帮助用户进行更复杂的高频变压器设计和仿真。

它支持各种类型的变压器结构，如环形、蝶形、扁平等，同时还能够考虑到变压器的非线性特性和频率特性。

用户可以通过Magnetics Designer进行参数化建模、电磁场仿真等工作，从而快速准确地设计高频变压器。

Transformer Design Suite是一款功能强大的高频变压器设计软件套件，包含了多个设计工具和模块，能够满足用户在不同阶段的设计需求。

其中包括变压器设计师、磁芯选择、线圈设计等功能，用户可以根据具体的设计任务选择相应的模块进行设计和仿真工作。

Transformer Design Suite还提供了丰富的设计模板和案例，可以帮助用户更快地完成高频变压器的设计工作。

高频变压器设计引言高频变压器是在高频电路中广泛使用的一种电子元件，它能够将电能从一个电路传递到另一个电路，同时改变电压的大小。

高频变压器在电力转换、通信设备、医疗设备等领域具有重要的应用价值。

本文将介绍高频变压器的基本概念、工作原理和设计要点。

基本概念变压器的定义变压器是一种互感器，它是由两个或多个线圈（即初级线圈和次级线圈）共享同一个磁场而构成。

通过改变初级线圈与次级线圈的匝数比，可以实现输入电压和输出电压之间的变换。

高频变压器的特点高频变压器与低频变压器相比，具有以下特点： 1. 工作频率高：高频变压器的工作频率通常在几十kHz至上百MHz之间，远高于50Hz的低频变压器。

2. 体积小：由于高频变压器的工作频率高，变压器的尺寸可以大大缩小，适用于紧凑型电子设备的应用。

3. 能量损耗大：由于高频变压器的工作频率高，导致变压器在传递电能过程中会发生更多的损耗，需要合理设计以降低能量损失。

4. 绝缘要求高：高频变压器中由于电磁感应作用，会产生高峰值的电压，对变压器的绝缘要求较高。

工作原理高频变压器的工作原理与低频变压器类似，都是基于电磁感应原理。

当交流电流通过初级线圈时，会在铁芯内产生一个交变磁场。

这个交变磁场通过铁芯传递到次级线圈中，从而诱导出次级线圈中的交流电流。

设计要点1. 确定变压器的需求在设计高频变压器之前，首先需要确定变压器的输入电压、输出电压和功率等需求。

根据这些需求来选择合适的铁芯材料和线圈匝数比。

2. 选择合适的铁芯材料铁芯材料在高频变压器设计中起着至关重要的作用。

常见的铁芯材料有铁氧体、磁性不良合金等。

选择合适的铁芯材料可以降低能量损耗，提高变压器的效率。

3. 计算线圈匝数比线圈匝数比的确定对于高频变压器的设计也是非常重要的。

通过合理的线圈匝数比，可以实现输入电压和输出电压之间的变换。

4. 考虑绝缘问题由于高频变压器中存在较高峰值的电压，对于绝缘性能的要求也较高。

合理的绝缘设计可以确保变压器的安全性和稳定性。

变压器的设计和计算变压器是一种电气设备，用于改变交流电的电压。

它是通过将输入线圈和输出线圈绕在共同的铁芯上来实现的。

设计和计算变压器需要考虑输入电压、输出电压、线圈匝数、铁芯材料等因素。

首先，设计变压器的第一步是确定变压器的额定功率和变比。

额定功率是指变压器在长时间连续工作时所能承受的最大功率。

变比是输出电压与输入电压之间的比值。

其次，需要考虑输入电压和输出电压的大小和稳定性要求。

输出电压可以是固定的，也可以是可调的。

稳定性要求越高，变压器的设计和计算就越复杂。

接下来，需要计算变压器的线圈匝数。

线圈匝数的选择取决于输入电压和输出电压的比值。

较高的线圈匝数可以降低输出电流和线圈电流密度，从而减小能量损耗和温升。

线圈匝数的计算可以使用变压器的公式：N2/N1=U2/U1其中，N1和N2分别是输入线圈和输出线圈的匝数，U1和U2分别是输入电压和输出电压。

通过计算可以得到合适的线圈匝数。

在设计过程中，还需要选择合适的铁芯材料。

铁芯材料应具有低磁导率和低磁滞损耗，以降低能量损失。

常用的铁芯材料有硅钢片、铁氧体等。

另外，在变压器设计中还需要考虑一些辅助设备，如冷却系统和保护装置。

冷却系统用于降低变压器的温度，保护装置用于对变压器进行过载、短路等故障保护。

最后，进行变压器的实际制造和测试。

制造变压器需要注意绝缘、导线选择、接线等方面的问题。

制造完成后，需要进行测试来确保变压器的质量和性能。

综上所述，变压器的设计和计算需要考虑输入电压、输出电压、线圈匝数、铁芯材料等多个因素。

通过合理选择这些参数，可以设计出满足要求的变压器。

同时，制造和测试也是关键的一步，以确保变压器的质量和性能。
