电力电子变压器

电力系统中的电力电子变压器技术研究引言：近年来，随着电力需求的不断增长，电力系统的稳定性和效率成为了重要关注的领域。

在电力系统中，变压器是一个不可或缺的核心组件。

传统的变压器在能量传递和调节方面存在一些限制，于是电力电子变压器技术应运而生，为电力系统的进一步发展提供了新的解决方案。

本文将重点研究电力电子变压器技术在电力系统中的应用与发展。

一、电力电子变压器的概述电力电子变压器（Power Electronic Transformer，PET）是一种依靠电力电子器件进行功率变换和调节的新型变压器。

与传统变压器相比，PET具有更大的灵活性和可控性。

不仅能够实现电力系统中的能量传递和电压调节，还能够对电流进行精确控制。

PET的主要组成部分包括变压器核心、电力电子开关和控制器等。

二、电力电子变压器的工作原理电力电子变压器的工作原理基于电力电子开关的控制和调节。

电力电子开关根据输入信号实现对电压和电流的精确控制，从而改变了能量传递和调节方式。

PET通过改变开关器件的通断状态和导电周期，可以实现电流的高频调制和升降变换，从而改变输出电压的倍数和频率。

三、电力电子变压器在电力系统中的应用1. 新能源接入和分布式发电随着新能源技术的快速发展，如风能和太阳能等，电力系统中新能源的接入始终是一个挑战。

传统变压器往往无法适应新能源的动态变化和多样化输出特性，而电力电子变压器则可以通过其精确的控制能力实现对新能源的有效管理和平稳接入。

2. 智能电网和能量存储电力电子变压器在智能电网中的应用也日益增多。

智能电网需要对多种能源进行管理和优化调度，而PET可以通过其可调节的电流输出和高效能量变换能力，实现对能量的高效存储和传输。

此外，PET还能通过电力电子开关的频率变换，将直流储能系统转换为交流输出，实现了不同储能系统之间的互联互通。

3. 电动汽车充电设备随着电动汽车的普及，电动汽车充电设备也成为电力系统中的关键环节。

传统的充电设备对电压的调节和电流的稳定性要求较高，而电力电子变压器可以通过高频调制和变换实现对电动汽车的精确充电，提高充电效率和充电速度。

电力电子技术中的电力电子变压器有什么特点电力电子技术是电力系统中的重要组成部分，其应用范围广泛，其中电力电子变压器作为电力电子技术中的重要组成部分，具备着一些独特的特点。

本文将从变压器的基本原理、应用领域和特点等方面进行论述。

一、基本原理变压器是通过电磁感应原理实现电能的传输和变换的一种电气装置。

电力电子变压器是在变压器的基础上应用了电力电子技术的产物。

基于变压器的原理，电力电子变压器将交流电能通过开关管等电力电子元器件进行调节和控制，实现变换、调整和控制电能的功能。

相比传统的变压器，电力电子变压器具有更灵活的控制特性，能够满足不同的电力系统需求。

二、应用领域电力电子变压器在电力系统中得到了广泛的应用，主要包括以下几个领域：1. 电力传输与分配：电力电子变压器可以在电力系统中实现高效率的能量传输和分配。

通过控制电力电子变压器的工作方式和参数，可以实现电能的变压、变频、调整等功能，确保电力系统的稳定运行。

2. 可再生能源发电系统：电力电子变压器在可再生能源发电系统中起到了重要的作用。

例如，光伏发电系统、风力发电系统等，通过电力电子变压器的调节和控制，将可再生能源转化为交流电，并实现与电网的连接。

3. 智能电网与微电网：随着电力系统向智能化和可靠性更高的方向发展，电力电子变压器在智能电网与微电网中的应用越来越广泛。

通过电力电子变压器的运行和控制，实现电能的调度和优化，提高电力系统的供电质量和可靠性。

三、特点分析1. 高效性：电力电子变压器能够实现高效率的能量传输和变换，相比传统的变压器具有更低的传输损耗和更高的能量转换效率。

这主要得益于电力电子器件的高效率和灵活控制的特点。

2. 灵活性：电力电子变压器具有灵活控制的特点，能够根据需求实现电能的变压、变频、调整等功能。

可以通过控制电力电子变压器的工作方式和参数，实现对电力系统的精细调节和控制。

3. 高可靠性：电力电子变压器采用了先进的电力电子器件和控制策略，具有较高的可靠性。

电子变压器定义作用及分类电子变压器的主要作用是将输入电压变换为满足特定设备需求的输出电压。

它可以实现电网向用户的电能供应，为用户提供合适的工作电压，同时也可以将输出电压从高压变换为低压，保证设备的安全使用。

电子变压器还可以实现不同地区之间的电能传输，将电能从发电厂输送到不同地理位置的消费者。

电子变压器可以分为多种分类。

按照变压器的用途，可以分为功率变压器和配电变压器。

功率变压器主要用于电力系统中，将输送功率的电能进行变压，以满足不同设备对电压的需求。

配电变压器主要用于城乡配电系统中，将输送至用户的电能进行变压，为用户提供合适的工作电压。

按照电源类型，电子变压器可以分为单相变压器和三相变压器。

单相变压器适用于家庭和小型商业场所，主要用于调整供电电压。

而三相变压器适用于工业和大型商业场所，可以提供更大的电功率。

根据变压器结构形式，电子变压器可以分为油浸式变压器和干式变压器。

油浸式变压器是指将铁芯和线圈浸在绝缘油中，以提高散热和绝缘效果。

它们通常用于大型电力系统中，具有较大的容量。

干式变压器是指直接将铁芯和线圈暴露在空气环境中，以散热和绝缘。

它们通常用于小型电力系统和工业场所，具有较小的容量。

此外，根据变压器的使用场所不同，还有特殊用途变压器，如电子变压器和交流整流变压器。

电子变压器是一种使用电子技术来实现电压转换的变压器，主要用于电子设备中。

交流整流变压器是一种将交流电压转换为直流电压的变压器，主要用于电力电子设备和通信设备中。

总之，电子变压器是一种将输入电压转变为输出电压的电器设备。

它在电力系统中起到了重要的作用，用于调整电压水平以满足不同设备的需求。

根据用途、电源类型和结构形式的不同，电子变压器可以分为多种分类。

电子变压器的设计和使用需要对电力系统的特点和设备需求有深入的理解和熟悉。

电子变压器原理电力电子变压器是一种将电力电子变换器（整流器、逆变器）和高频变压器相结合，实现传统电力变压器电气量变换、能量传递以及系统隔离等基本功能的输配电装置。

由于目前应用于电力系统的功率器件，无论在容量还是耐压等级方面，都较输电系统低，所以预计电力电子变压器未来在电力系统应用应首先在配电领域实现。

电力电子变压器的电力电子变换器（整流、逆变器）应包括主电路和控制电路两部分组成。

对于配电系统的变压器，为了与常规电力变压器一致，所以将与电源侧相连的电力电子变换器及与其对应的高频变压器的相应绕组定义为一次侧；将与负荷侧相连的电力电子变换器及与其对应的高频变压器的相应绕组定义为二次侧。

二者之间通过高频变压器相连。

工作原理为：在一次侧，工频母线高压通过电力电子变换器的作用变成高频交流方波，即一次侧将电压的频率提高，实现升频的作用。

由于变压器的体积与铁芯材料饱和磁通密度和绕组最大容许温升有关，饱和磁通密度大的变压器的体积也大。

而铁芯材料的饱和磁通密度又和变压器的工作频率成反比，所以一次侧电力电子变换器的升频作用，可以提升铁芯材料的利用率，以减小变压器的体积，节省变压器所占空间。

这也是电力电子变压器相比于传统电力变压器的一大优点。

五、电子变压器作用在电子线路中起着升压、降压、隔离、整流、变频、倒相、阻抗匹配、逆变、储能、滤波等作用。

六、12v电子变压器电路图该电子变压器工作原理与开关电源相似，由VD1～VD4把市电整成直流，再把直流整成几十千赫兹的高频电流，然后用铁氧体变压器对高频、高压脉冲降压（如图所示）。

图中R2、C1、VD5为启动触发电路。

C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。

VD1～VD4为1N4007型整流二极管，VD5为32V的触发二极管。

L1、L2、L3分别绕在H7&TImes;4&TImes;2立方米的磁环上，相位如图中所示。

L4、L5绕在H31&TImes;18&TImes;7立方米的磁环上，VT1、VT2选用耐压BVceo≥350V的大功率硅管。

电子变压器与传统变压器的比较分析概述：变压器是电力系统中常见的电气设备，用于变换电压和电流。

传统变压器是利用电磁感应原理工作的，而电子变压器则采用电子元器件实现电压变换。

本文将对电子变压器与传统变压器进行比较分析，探讨其各自的优势和劣势。

一、工作原理传统变压器是基于电磁感应原理工作的，它由铁芯和线圈组成。

当输入线圈通电时，产生的磁场通过铁芯传导到输出线圈，从而实现电压的变换。

而电子变压器则采用电子元器件（如MOSFET、IGBT等）来实现电压变换，通过变换器拓扑电路将输入电压变换到期望的输出电压。

二、体积和重量传统变压器通常采用铁芯，因此体积较大且重量较重。

而电子变压器采用电子元器件，所以体积较小且重量较轻。

这使得电子变压器在一些对体积和重量要求较高的应用场景中具有优势，比如便携式设备和航天器等。

三、效率与损耗传统变压器的效率通常较高，尤其在大功率应用中表现突出。

它们仅通过铜线的电阻损耗和铁芯的磁滞和涡流损耗来耗散能量。

而电子变压器由于采用了电子元器件，其效率也较高。

然而，电子变压器由于存在开关器件的开关损耗和电源电容的导通损耗等额外因素，相对传统变压器会有一定的能量损耗。

但随着电子元器件技术的不断发展，这个差距正在逐渐缩小。

四、可靠性和寿命传统变压器由于没有易损坏的元器件，其可靠性较高。

然而，传统变压器的寿命可能会受到铁芯的磁滞损耗和绝缘老化等因素的限制。

相比之下，电子变压器由于采用了电子元器件，其可靠性和寿命可能会受到元器件的质量、散热等因素的影响。

然而，电子变压器的可靠性也在不断提升，尤其是采用了可靠性较高的电子元器件和散热技术。

五、调节能力和响应速度传统变压器的调节能力较差，一般通过改变输入电压或者改变输出线圈的绕组来实现电压的调节。

而电子变压器采用电子元器件来实现电压的调节，具备更高的调节能力。

此外，电子变压器的响应速度也较快，可以更快地响应输入电压或负载的变化。

六、成本传统变压器的制造成本通常较低，尤其是在大批量生产时。

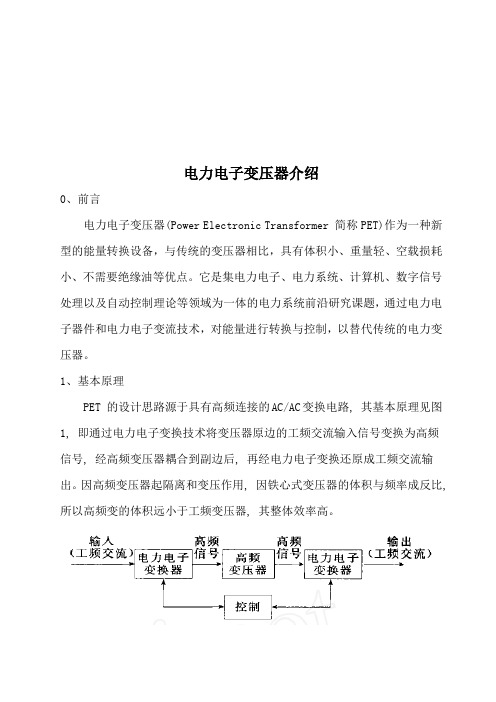

电力电子变压器介绍0、前言电力电子变压器(Power Electronic Transformer 简称PET)作为一种新型的能量转换设备，与传统的变压器相比，具有体积小、重量轻、空载损耗小、不需要绝缘油等优点。

它是集电力电子、电力系统、计算机、数字信号处理以及自动控制理论等领域为一体的电力系统前沿研究课题，通过电力电子器件和电力电子变流技术，对能量进行转换与控制，以替代传统的电力变压器。

1、基本原理PET 的设计思路源于具有高频连接的AC/AC变换电路, 其基本原理见图1, 即通过电力电子变换技术将变压器原边的工频交流输入信号变换为高频信号, 经高频变压器耦合到副边后, 再经电力电子变换还原成工频交流输出。

因高频变压器起隔离和变压作用, 因铁心式变压器的体积与频率成反比, 所以高频变的体积远小于工频变压器, 其整体效率高。

图1 电力电子变压器基本原理框图PET 的具体实现方案分两种形式: 一是在变换中不含直流环节, 即直接AC/AC变换, 其原理是: 在高频变压器原边进行高频调制, 在副边同步解调; 二是在变换中存在直流环节, 通常在变压器原边进行AC/AC变换, 再将直流调制为高频信号经高频变压器耦合到副边后, 在副边进行DC/AC变换。

比较两种方案, 后种控制特性良好, 通过PWM 调制技术可实现变压器原副边电压、电流和功率的灵活控制, 有望成为今后的发展方向。

2、研究现状自1970 年美国GE 公司首先发明了具有高频连接的AC/AC 变换电路后, 很多科研工作者对各种不同结构的具有高频连接的AC/AC 变换器进行了深入的探讨和研究, 并提出了PET 的概念。

美国海军和美国电力科学研究院(EPRI)的研究小组先后提出了一种固态变压器结构, Koo suke Harada等人也提出了一种智能变压器, 他们通过对高频技术的使用, 使变压器体积减小, 实现恒压、恒流、功率因数校正等功能。

早期的PET的理论和实现研究由于受当时电力电子器件和功率变换技术发展水平的限制, 所提出的各种设计方案均未能实用化, 特别是在可用于实际输配电系统(10kV以上)的PET的研究方面进展不大。

电力电子变压器的工作原理与应用一、引言电力电子变压器是一种重要的电力传输设备，具有广泛的应用领域。

本文将对电力电子变压器的工作原理和应用进行探讨。

二、电力电子变压器的工作原理电力电子变压器是将电力转换为不同电压和频率的设备。

它由脉宽调制（PWM）技术和高频变压技术组成。

过程如下：1. 输入侧整流：将交流电转换为直流电。

2. 脉宽调制（PWM）：通过控制开关的开关时间和开关频率，使得直流电流在开关管的开关下形成高频、高压的方波。

3. 高频变压：利用高频方波通过高频变压器，将电压升高或降低到目标电压。

4. 输出侧整流：将高频交流电转换为直流电。

5. 输出滤波：通过滤波电路将输出的直流电转换为稳定的电源。

三、电力电子变压器的应用电力电子变压器因其高效、可靠、灵活的特点，在许多领域有广泛的应用。

1. 电力传输与分配：电力电子变压器可以将输电线路中的交流电转换为直流电，从而降低能量损耗，提高能源利用率。

同时，通过调整变压器的参数，可以实现电力传输中不同电压、频率的要求。

2. 新能源系统：电力电子变压器在新能源系统中的应用日益重要。

例如，电力电子变压器可以将太阳能和风能的直流输出变换为适合电网的交流电。

3. 电力电子驱动系统：电力电子变压器在电力电子驱动系统中起到关键的作用。

例如，电力电子变压器可以将交流电转换为直流电，以驱动交流电机。

4. 电动车充电系统：电力电子变压器在电动车充电系统中的应用也非常广泛。

通过电力电子变压器，可以控制电动车的充电电流和电压，实现快速充电和安全充电。

5. 航空航天领域：电力电子变压器在航空航天领域中的应用也越来越重要。

例如，电力电子变压器可以将机载系统的不同电压和频率进行转换，以满足不同设备的需求。

四、结论电力电子变压器以其灵活性和高效能的特点，在电力传输、新能源系统、电力电子驱动系统、电动车充电系统以及航空航天领域等多个领域均有广泛应用。

通过深入理解电力电子变压器的工作原理，我们可以更好地应用和开发电力电子变压器的潜力，提高能源利用效率，推动可持续发展。

电力电子变压器技术研究综述一、本文概述随着电力电子技术的快速发展，电力电子变压器（Power Electronic Transformer, PET）作为一种新型的电力变换设备，正逐渐在电力系统中得到广泛应用。

本文旨在对电力电子变压器技术的研究进行全面的综述，以期为相关领域的研究人员提供有益的参考。

本文将首先介绍电力电子变压器的基本原理和结构，阐述其在电力系统中的作用和优势。

接着，文章将重点分析电力电子变压器在电能质量控制、电网接入、分布式能源系统等方面的应用，探讨其在实际运行中的性能表现和存在的问题。

本文还将对电力电子变压器的关键技术进行深入研究，包括但不限于：高效能电能变换技术、宽频带电磁兼容技术、智能化控制技术等。

通过对这些关键技术的分析，本文旨在揭示电力电子变压器技术的发展趋势和潜在挑战。

本文将对电力电子变压器的未来研究方向进行展望，以期推动该领域的技术创新和应用发展。

通过本文的综述，我们期望能够为电力电子变压器的进一步研究和发展提供有益的启示和借鉴。

二、电力电子变压器的基本原理与特点电力电子变压器（Power Electronic Transformer, PET）是一种基于电力电子技术的新型变压器，它结合了传统变压器和电力电子技术的优点，具有许多独特的特性。

其基本原理主要基于电力电子转换器和控制系统，实现对电压、电流和功率的灵活控制和调节。

PET的基本原理可以分为三个部分：输入级、隔离级和输出级。

输入级通常采用AC/DC或AC/AC变换器，将输入的交流或直流电能转换为适合后续处理的直流电能。

隔离级则通过高频变换器实现电能的隔离和传输，同时实现电压和电流的灵活调节。

输出级则负责将高频电能转换回交流电能，以供用户使用。

灵活性和可控性：电力电子变压器可以通过控制系统实现对电压、电流和功率的灵活控制和调节，从而满足各种复杂的电力需求。

高效率：电力电子变压器采用高频变换技术，使得其转换效率远高于传统变压器，降低了能源浪费。
