01 Chapter视图分类视图基本概念及分类画法假想用剖切面剖开物体，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
画法标注、剖切符号、材料符号。
断面图假想将物体某一部分切开，将断面的轮廓线投影到投影面上所得的图形。
画法移出断面图、重合断面图。
02 Chapter定义和作用剖面图的构成剖面线的方向030201剖面图基本知识全剖面图1. 画法2. 实例剖面图分类及画法1. 画法在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。
半剖面图用两个或两个以上的平行剖切平面剖开物体所得的剖面图，一般用于表达对称物体的内部结构。
2. 实例如机械轴、杆、套等零件的内部形状等。
局部剖面图在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。
1. 画法2. 实例0102剖面图应用实例03 Chapter断面图基本知识断面图定义断面图目的断面图分类断面图分类及画法纵断面图画法横断面图画法断面图应用实例机械零件建筑结构生物组织04 Chapter剖面图与断面图在工程中的应用显示物体或构件内部孔、槽等细节显示物体或构件的变形和振动情况显示物体或构件的内部结构显示不同部分之间的连接方式辅助分析力学性能和结构稳定性剖面图与断面图在机械制造中的应用建筑物的设计特点和风格建筑物的采光和通风情况建筑物的设备和设施分布建筑物的材料和构造方式剖面图与断面图在建筑设计中的应用剖面图与断面图在水利工程中的应用010*******05 Chapter可以用于表达不同部分之间的相对位置关系剖面图缺点剖面图只能表达物体的一部分，不能全面展示物体绘图技巧断面图优点可以清晰地表达物体的截面形状和尺寸对于一些难以用平面图形表达的部分，断面图提供了很好的解决方案可以用于表达不同部分之间的相对位置关系断面图缺点断面图只能表达物体的一部分，不能全面展示物体剖面图与断面图的未来发展趋势与展望01020304THANKS。
项目六剖面图、断面图的识读和绘制知识结构本项目知识结构如图6-1所示。
图6-1 项目六知识结构图知识要点一、剖面图与断面图的概念假想用一个平行于某投影面（如H面、V面）的剖切平面在形体的适当部位将形体剖开，移去观察者与剖切平面之间的形体，对余下形体所作的正投影称为剖面图。
仅对剖切平面与形体接触的部分（截断面）所作的正投影称为断面图。
二、剖、断面图的剖视方法（一）剖面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。
2.投射方向线：表示剖切后的投射方向，长度宜为4-6mm，用粗实线绘制。
投射方向线与剖切位置线相垂直，如在剖切位置的右侧，则表示投射方向从左向右。
3.剖切面编号：采用阿拉伯数字，按顺序连续编排，并应注写在投射方向线的端部。
（二）断面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。
2.剖切面编号：采用阿拉伯数字，按顺序连续编排，数字所在的一侧即为投射方向。
编号注写在剖切位置线的左侧，则表示投射方向从右向左。
（三）剖面图与断面图的区别1.在剖切符号的标注上，断面图只需标注剖切位置线，用编号所在一侧表示投射方向，而剖面图用投射方向线表示投射方向。
2.在画法上，断面图只画出物体被剖开后的投影，而剖面图除了要画出断面的投影外，还要画出剖切面后物体可见部分的投影。
三、剖、断面图的分类（一）剖面图的分类1.全剖面图：用一个剖切面将形体全部剖开所得到的剖面图。
2.半剖面图：当剖切的物体是对称图形时，通常把投影图的一半画成剖面图，另一半画成形体的外形图。
通常画半剖面图时常以对称线为界，当对称线是铅垂时，剖面图一般画在对称线的右方；当对称线是水平线时，剖面图一般画在对称线的下方。
3.阶梯剖面图：用两个或两个以上相互平行的剖切面按需要进行剖切所得到的剖面图。
4.局部剖面图：为更好表达建筑构件内部构造，采用局部剖切的方法来表示剖面图。
局部剖面图与投影之间用波浪线作为分界线。
工程制图-断面图断面图一、断面图的概念假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分（剖面区域）的图形。
断面图与剖视图的区别：断面图仅画剖断后的断面形状。
剖视图还要画出剖切面后面的可见轮廓线。
断面图分为移出断面图和重合断面图两种。
1 移出断面图移出断面图——画在视图轮廓线之外的断面图。
画移出断面图的注意点：① 移出断面图的轮廓线用粗实线绘制。
② 移出断面图应尽量配置在剖切线的延长线上；必要时也可画在其他适当的位置。
③ 移出断面的图形对称时，也可画在视图的中断处。
④ 在不引起误解时，允许将图形旋转。
（如下图中B-B断面图、D-D断面图）⑤ 用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开。
⑥ 当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视图要求绘制。
⑦当剖切平面通过非圆孔，会导致出现完全分离的剖面区域时，则这些结构应按剖视图要求绘制。
移出断面图的标注：断面图的标注内容和剖视图一样，要标注剖切位置、投射方向、断面图的名称及对应关系。
断面图的标注可省略，省略内容有其自身的特点，具体如下：① 断面图不对称，当断面图布置在剖切符号延长线上，可省略字母。
② 断面图不对称，当断面图未布置在剖切符号延长线上，标注不能省略。
③断面图对称，当断面图布置在剖切符号延长线上时，可省略标注。
④断面图对称，当断面图未布置在剖切符号延长线上，可省略箭头。
⑤当断面图按投影关系配置时，不管断面图对称与否，均可省略箭头。
2 重合断面图断面图画在视图轮廓线之内的，称为重合断面图。
画重合断面图的注意点：① 重合断面图的轮廓线用细实线绘制。
② 当视图中的轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。
重合断面图的标注：①对称的重合断面图不必标注。
②不对称的重合断面图应配置在剖切符号位置上，并用箭头表示投影方向。
CASS绘制断面图在CASS中绘制横断面图，先需要制作里程文件，再由里程文件来生成断面图。
制作里程文件有几种方式，如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成，下面就制图中常用的两种里程文件制作方式作简要介绍。
一、由断面线制作里程文件1.展绘高程点1）点击“绘图处理”下拉菜单中的“展高程点”，展绘外业测量点数据文件，如下图图1：展绘高程点2）在软件下方状态栏处设置比例尺，然后回车确定，如图2：图2：设置图形比例尺3）打开野外数据文件，展绘高程点，如图3，图4图3，选择数据文件图4：展绘高程点完成2、绘制纵断面线用多段线绘制一条纵断面线，横断面与此纵断面线垂直相交，如下图5：图5：绘制纵断面线3、用“由纵断面生成”工具生成里程文件1）在“工程应用”下拉菜单中选择“生成里程文件”>“由纵断面生成”>“新建”如下图6：图6：新建里程文件2）然后选择纵断面线，弹出如图7所示对话框。
图7 由纵断面生成里程文件对话框在对话框中首先选择中桩点获取方式：其中结点表示处理纵断面线的结点不考虑等分；等分表示只对纵断面线等分不考虑结点；等分且处理结点则表示既处理结点也考虑等分纵断面线。
然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度，点击确定在图面上就会生成横断面线，如图8：图8 生成横断面线3）在新建了横断面线以后，再选择菜单中的生成，如下图9，弹出数据对话框，如图10图9 点击生成里程文件图10输入里程文件名对话框首先选择高程点的数据文件名，打开后弹出如图11所示对话框。
图11输入高程点数据文件对话框指定生成的里程文件保存的文件名和路径，设置断面线上插值间距和起始里程，单击保存。
软件会在刚才制定的路径下生成*.hdm和*.dat两个数据文件，以hdm结尾的数据文件就是里程文件，在生成断面图的时候由它来生成；以dat结尾的数据文件为横断面的点数据文件，如图12图12 横断面的点数据文件横断面点数据格式为：点名，属性，Y坐标，X坐标，高程其中属性代表是第几个横断面4）如果用户需要对横断面进行修改，就要在第3）步之前使用其它编辑功能，如添加、变长、剪切和设计，对横断面进行修改，修改完毕后再做第3），生成里程文件及点数据文件。

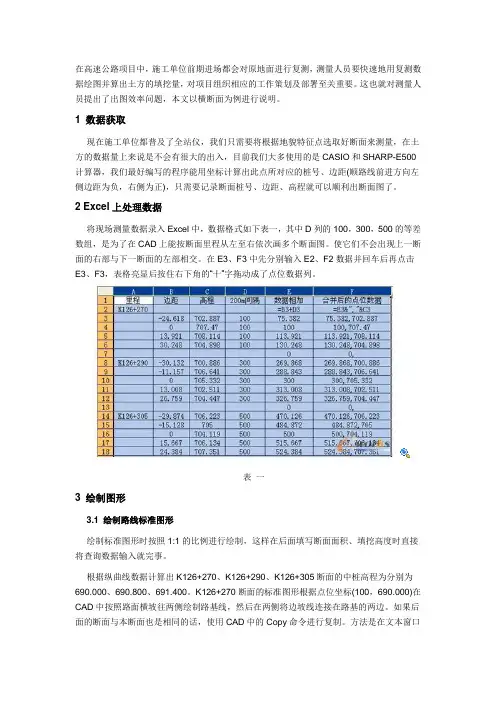

在高速公路项目中，施工单位前期进场都会对原地面进行复测，测量人员要快速地用复测数据绘图并算出土方的填挖量，对项目组织相应的工作策划及部署至关重要。
这也就对测量人员提出了出图效率问题，本文以横断面为例进行说明。
1 数据获取现在施工单位都普及了全站仪，我们只需要将根据地貌特征点选取好断面来测量，在土方的数据量上来说是不会有很大的出入，目前我们大多使用的是CASIO和SHARP-E500计算器，我们最好编写的程序能用坐标计算出此点所对应的桩号、边距(顺路线前进方向左侧边距为负，右侧为正)，只需要记录断面桩号、边距、高程就可以顺利出断面图了。
2 Excel上处理数据将现场测量数据录入Excel中，数据格式如下表一，其中D列的100，300，500的等差数组，是为了在CAD上能按断面里程从左至右依次画多个断面图。
使它们不会出现上一断面的右部与下一断面的左部相交。
在E3、F3中先分别输入E2、F2数据并回车后再点击E3、F3，表格亮显后按住右下角的“十”字拖动成了点位数据列。
表一3 绘制图形3.1 绘制路线标准图形绘制标准图形时按照1:1的比例进行绘制，这样在后面填写断面面积、填挖高度时直接将查询数据输入就完事。
根据纵曲线数据计算出K126+270、K126+290、K126+305断面的中桩高程为分别为690.000、690.800、691.400。
K126+270断面的标准图形根据点位坐标(100，690.000)在CAD中按照路面横坡往两侧绘制路基线，然后在两侧将边坡线连接在路基的两边。
如果后面的断面与本断面也是相同的话，使用CAD中的Copy命令进行复制。
方法是在文本窗口中：选择所有线形，回车确认后在“指定基点或位移”时我们将基点选择在(100，690.000)，对于后面的“指定位移的第二点或<用第一点作位移>:”时输入(300，690.800)回车后继续输入(500，691.400)。

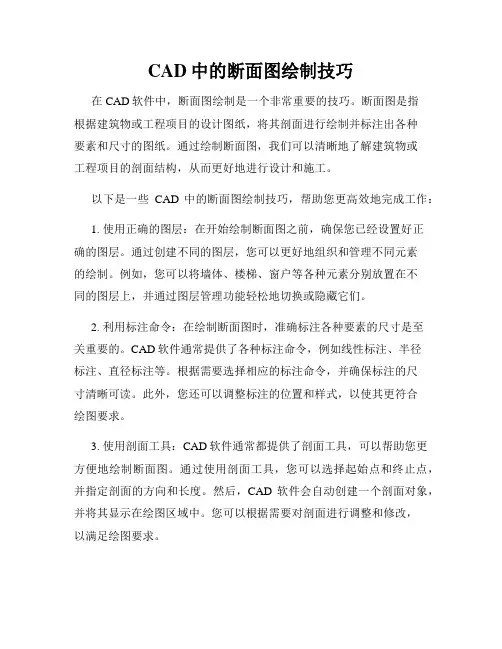

CAD中的断面图绘制技巧在CAD软件中，断面图绘制是一个非常重要的技巧。
断面图是指根据建筑物或工程项目的设计图纸，将其剖面进行绘制并标注出各种要素和尺寸的图纸。
通过绘制断面图，我们可以清晰地了解建筑物或工程项目的剖面结构，从而更好地进行设计和施工。
以下是一些CAD中的断面图绘制技巧，帮助您更高效地完成工作：1. 使用正确的图层：在开始绘制断面图之前，确保您已经设置好正确的图层。
通过创建不同的图层，您可以更好地组织和管理不同元素的绘制。
例如，您可以将墙体、楼梯、窗户等各种元素分别放置在不同的图层上，并通过图层管理功能轻松地切换或隐藏它们。
2. 利用标注命令：在绘制断面图时，准确标注各种要素的尺寸是至关重要的。
CAD软件通常提供了各种标注命令，例如线性标注、半径标注、直径标注等。
根据需要选择相应的标注命令，并确保标注的尺寸清晰可读。
此外，您还可以调整标注的位置和样式，以使其更符合绘图要求。
3. 使用剖面工具：CAD软件通常都提供了剖面工具，可以帮助您更方便地绘制断面图。
通过使用剖面工具，您可以选择起始点和终止点，并指定剖面的方向和长度。
然后，CAD软件会自动创建一个剖面对象，并将其显示在绘图区域中。
您可以根据需要对剖面进行调整和修改，以满足绘图要求。
4. 利用图形复制和镜像功能：在绘制断面图时，可能需要多次重复绘制同样的要素。
为了节省时间和工作量，您可以使用CAD软件中的图形复制和镜像功能。
通过选择要复制或镜像的图形，并指定复制或镜像的位置和方向，CAD软件会自动创建相应的复制品或镜像图形。
这样，您就可以快速完成重复的绘制任务。
5. 使用填充和渐变功能：CAD软件通常都提供了填充和渐变功能，可以帮助您更好地呈现断面图的各种要素。
例如，在绘制墙体时，您可以选择相应的填充样式，并将其应用于墙体的闭合区域。
此外，您还可以使用渐变功能，为断面图的不同要素添加渐变色彩，以增强其可视效果。
总之，断面图的绘制是CAD软件中的一项重要技巧。
cass绘制断面图CASS生成断面操作步骤（加土方计算）第一步：展原始地形实测点生成等高线确定原始地形。
1、选定菜单“绘图处理”→“展高程点”（选定默认比例尺或重新定义比例尺），回车。
2、选定实测原始地形的TXT文件（CASS默认的数据文件为TXT 文件，里面输入实测点的三维数据），选定并打开，定义高程点间距（如1），然后回车。
3、在菜单“等高线处”点“建立DTM”，坐标数据文件名后选择展点的TXT文件并确定。
4、在菜单“等高线”处点击“绘制等高线”，确定等高距并回车。
5、在菜单“等高线”处点“删三角网”。
第二步：生成原始地形的断面图，确定原始地形的方量。
1、在图中所示山体正中位置画一条PL线（即多段线），该线为线段。
2、在菜单“工程应用”中拖至“生成里程文件”点击“新建”，然后鼠标框框点击“PL线”，确定对话框中数字后并回车。
3、点击菜单“工程应用”→“生成里程文件”→“生成”，鼠标框框点击“PL线”，在弹出的对话框中“高程数据文件名”后选取展点的TXT文件，下两个选项的文件名由中间命名，存储后回车。
4、点击“工程应用”→“绘断面图”→“根据里程文件”，选择已命名的里程文件，点击“断面图位置“，然后选取图中一点，即生成断面。
第三步：待盖山体挖完后，测量挖完后的地形，然后重复前两步，生成挖完后的断面，注意生成断面过程中图纸的比例尺和剖断面的“PL线”必须一致，然后根据对应桩号，把挖完（或填完）的地面线套到挖之前原始地形的断面上，此步俗称戴帽子，然后统计出每个断面的填挖面积，跟路基统计方量一样统计出该山体的填挖方量。
绘制断面图的方法有四种，①由图面生成，②根据里程文件，③根据等高线，④根据三角网我个人建议你用第二种，因为从准确性和直观快捷性来说第二种最好：具体方法如下：首先根据你外业测量断面数据编写格式如下的.HDM文件，第一点里程，第一点高程第二点里程，第二点高程和说明书有点不一样那是因为你低问题只有一个断面，不需要BEGIN，断面里程：断面序号，同样不需要算两期土方也不需要后面的next...，编好后保存文件用工程应用-绘断面图-根据里程文件搞定1.生成里程文件：[工程应用]菜单－＞〔生成里程文件〕－＞〔由纵断面线生成〕功能：由道路中桩线即纵断面线生成里程文件。
断面图的绘制8.3.1绘制断面图绘制断面图的方法有四种，①由图面生成，②根据里程文件，③根据等高线，④根据三角网。
1．由坐标文件生成坐标文件指野外观测得的包含高程点文件，方法如下：●先用复合线生成断面线，点取“工程应用\绘断面图\根据已知坐标”功能。
●提示：选择断面线用鼠标点取上步所绘断面线。
屏幕上弹出“断面线上取值”的对话框，如图8-44，如果“坐标获取方式”栏中选择“由数据文件生成”，则在“坐标数据文件名”栏中选择高程点数据文件。
图8-44 根据已知坐标绘断面图如果选“由图面高程点生成”，此步则为在图上选取高程点，前提是图面存在高程点，否则此方法无法生成断面图。
●输入采样点间距：输入采样点的间距，系统的默认值为20米。
采样点的间距的含义是复合线上两顶点之间若大于此间距，则每隔此间距内插一个点。
●输入起始里程<0.0> 系统默认起始里程为0。
●点击“确定”之后，屏幕弹出绘制纵断面图对话框，如图8-45。
图8-45 绘制纵断面图对话框输入相关参数，如：横向比例为1:<500> 输入横向比例，系统的默认值为1:500。
纵向比例为1:<100> 输入纵向比例，系统的默认值为1:100。
断面图位置：可以手工输入，亦可在图面上拾取。
可以选择是否绘制平面图、标尺、标注；还有一些关于注记的设置。
点击“确定”之后，在屏幕上出现所选断面线的断面图。
如图8-46所示。
图8-46 纵断面图2. 根据里程文件根据里程文件绘制断面图，里程文件格式见《参考手册》第五章。
一个里程文件可包含多个断面的信息，此时绘断面图就可一次绘出多个断面。
里程文件的一个断面信息内允许有该断面不同时期的断面数据，这样绘制这个断面时就可以同时绘出实际断面线和设计断面线。
3．根据等高线如果图面存在等高线，则可以根据断面线与等高线的交点来绘制纵断面图。
选择“工程应用\绘断面图\根据等高线”命令，命令行提示：请选取断面线:选择要绘制断面图的断面线；屏幕弹出绘制纵断面图对话框，如图8-45；操作方法详见1。
CAD断面图绘制与标注技巧CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具，它能够快速、准确地绘制各种图形和图表。
在土木工程领域中，断面图是一个重要的设计要素，用于展示工程项目的剖面视图和关键维度。
本文将介绍CAD软件中的断面图绘制与标注技巧，帮助读者提高绘图效率和准确性。
1. 创建基本图形在CAD软件中，可以使用基本的绘图工具如直线、矩形和圆形来绘制断面图的轮廓。
根据实际需要，使用准确的尺寸和比例来创建图形。
为了保持图形的对称性和准确性，可以使用CAD软件提供的对称线和参考点来辅助绘图。
2. 添加关键元素在绘制断面图时，通常需要标注一些关键元素如河流、道路或建筑物。
可以使用CAD软件中的文本工具为这些元素添加标注。
在添加文本时，注意选择适当的字体、大小和颜色，以便文本清晰可读。
3. 绘制剖面曲线断面图中的高程信息通常通过绘制剖面曲线来展示。
在CAD软件中，可以使用曲线工具如样条曲线和折线来绘制剖面曲线。
根据实际测量数据，添加适当的节点和控制点来准确地绘制曲线。
为了更好地展示曲线的特征，可以使用CAD软件提供的曲线平滑工具。
4. 标注高程信息在完成剖面曲线的绘制后，需要对曲线上的各个节点进行高程标注。
可以使用CAD软件中的标注工具如尺寸标注和多行文本标注来添加高程信息。
注意选择适当的标注样式和位置，以便标注清晰可读并不遮挡曲线和其他元素。
5. 绘制断面符号断面图中可能需要添加一些特定的符号来表示不同的地物或要素。
例如，可以使用CAD软件中的块工具创建水体、建筑物或交通标志的符号。
这些符号可以根据需要进行缩放、旋转和移动，以便放置在合适的位置。
6. 尺寸标注断面图中的尺寸标注非常重要，用于显示不同元素的长度、宽度和高度。
使用CAD软件提供的尺寸标注工具，可以在图中准确地添加尺寸信息。
注意选择适当的标注样式和位置，以便标注清晰可读并不遮挡其他元素。
7. 图层管理在绘制断面图时，使用CAD软件的图层管理功能可以将不同的元素和标注分组管理。
