管道工培训讲义一、管道工的基本概念及工作内容1. 管道工的定义管道工是指专门负责管道安装、维修和保养工作的技术人员，他们通常在各种建筑项目、工厂及设施中工作，任何与管道相关的工作都需要他们来完成。
2. 管道工的工作内容管道工的主要工作内容包括：- 管道安装：根据施工图纸和设计要求，进行管道的安装和连接工作，确保管道的稳固和牢固。
- 管道维修：对管道进行定期检查和维护，及时修复管道漏水、堵塞等问题，确保管道的正常运行。
- 管道保养：定期清洗、涂漆、防腐等保养工作，延长管道的使用寿命。
二、管道工的基本技能要求1. 熟悉施工图纸和相关资料管道工需要具备良好的阅读能力，能够准确理解和识别施工图纸上的管道布局、尺寸、材质等信息。
2. 精通管道安装技术管道工需要掌握管道的安装方法和要求，熟练掌握焊接、螺纹连接、承插连接等管道连接技术。
3. 熟练使用管道安装工具管道工需要掌握使用管道安装工具，如焊接设备、螺纹扳手、剪切刀等，熟练操作工具完成对管道的安装、连接和维修工作。
4. 具备安全技能管道工需要具备安全意识，熟悉安全操作规程和使用相关的安全装备，如安全帽、安全鞋、安全手套等。
5. 具备团队合作精神管道工在工作中需要与其他工种人员紧密合作，需要具备良好的沟通能力和协调能力，共同完成工程项目。
三、管道工的培训方法1. 理论培训通过课堂教学、教材学习等方式，向管道工传授相关的管道安装、维修、保养等理论知识，使他们对管道工作有系统性的了解。
2. 实践培训通过实际操作，让管道工在现场模拟环境中进行管道安装、维修、保养等操作，提高他们的实际操作能力和技术水平。
3. 岗前培训新入职的管道工需要在正式上岗前接受一定的培训，让他们了解工作规程、安全操作规范和企业文化，适应新的工作环境和工作要求。
四、管道工的安全培训1. 安全意识培训对管道工进行安全意识教育，让他们认识到安全的重要性，培养他们的安全意识和安全行为习惯。
2. 事故案例分析通过实际事故案例分析，让管道工了解事故原因和危险因素，引起他们对安全问题的重视。
管道工教学大纲一、课程概述管道工是负责安装、维护和修理管道系统的技术工人。
管道系统在建筑、工业和市政等领域中起着至关重要的作用，包括供水、排水、供暖、通风和燃气等。
本教学大纲旨在为管道工的培训提供一个全面、系统的指导，使学员能够掌握管道工所需的理论知识和实践技能，具备独立完成管道安装和维修工作的能力。
二、培训目标1、使学员了解管道工的工作内容和职责，掌握管道工程的基本理论和知识。
2、培养学员熟练掌握各种管道工具和设备的使用方法。
3、让学员能够独立进行常见管道系统的安装、维护和修理工作。
4、提高学员的安全意识和环保意识，确保工作过程中的安全和环保。
5、培养学员的团队合作精神和沟通能力，能够与同事和客户进行有效的沟通和协作。
三、培训内容（一）管道工程基础知识1、管道材料的种类、性能和用途，如钢管、塑料管、铸铁管等。
2、管道连接件的类型和使用方法，如螺纹连接、法兰连接、焊接等。
3、管道系统的组成和工作原理，包括供水系统、排水系统、供暖系统等。
（二）管道工具和设备的使用1、常用管道工具的认识和使用，如管钳、扳手、螺丝刀等。
2、电动工具的使用和安全操作，如电钻、电锯、电焊机等。
3、管道测量工具的使用，如卡尺、卷尺、水平仪等。
（三）管道安装工艺1、管道的切割、弯曲和连接方法，包括手工和机械操作。
2、管道支架的制作和安装。
3、不同类型管道系统的安装流程和要求，如室内供水管道、排水管道、供暖管道等。
（四）管道维修技术1、管道泄漏的检测和修复方法。
2、管道堵塞的疏通和处理。
3、管道的更换和改造。
（五）安全与环保1、管道工工作中的安全操作规程和注意事项，如防火、防爆、防触电等。
2、环保意识的培养，如正确处理废料和废水等。
（六）实际操作训练1、在模拟工作环境中进行管道安装和维修的实际操作练习。
2、参与实际工程项目的实践，积累工作经验。
四、培训方法1、理论教学：通过课堂讲解、多媒体演示等方式，传授管道工程的理论知识。
2、实践教学：在实训场地进行实际操作训练，让学员亲身体验管道安装和维修的过程。
市政管道工程培训教材一、前期准备工作1、熟悉设计文件、图纸、标准规范的要求认真审查、熟悉图纸，按照相关规范标准、文件及图集，完成基础工程阶段所需材料计划。
与国家规范、地方规范等技术标准有出入的问题以及对施工图纸有疑问的问题要做好记录，及时和甲方管理公司沟通，以确保工程按要求进行。
2、工程项目状况的了解向甲方及管理单位详细了解工程情况，如系统设计思路、施工质量标准、施工进度要求、图纸资料等，为编制施工方案计划提供资料数据。
向勘察、设计单位详细了解工程项目地质、水文情况，在施工工艺编制时提供更为准确的信息。
3、材料、设备的准备根据设计要求，提前计划好所用的工程材料及使用的工具设备。
二、管道施工工程工艺流程施工场地准备——材料进场——测量放线——机械（人工）探挖——沟槽开挖——砂垫层——管道安装——井室砌（浇）筑——管道试验——回填——完工验收三、市政管道工程分类市政管道工程按其功能主要分为：给水、排水、燃气、热力、电力和电信六大类。
➢给水：供应生活、生产、消防等用水➢排水：收集污水雨水，并输送到处理厂➢燃气：输送分配燃气➢热力：输送分配热源中产生的热水或蒸汽➢电力：动力、照明、电车➢电信：市话、光纤、电视、专用通信三、市政工程管道材料根据不同要求，选用不同材料的管道。
常见的工程材料有一下分类及各自的特点。
1、混凝土管和钢筋混凝土管特点及要求：➢强度高、取材方便；➢抗酸碱及抗渗性差、接头多、自重大，运输中易破损；管口形式：➢ 承插、平口、企口钢筒混凝土管2、钢管、螺旋管特点及要求：➢强度高、抗渗、管壁光滑、接口少；➢价格高、易腐蚀。
➢适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。
管口形式：➢ 法兰、承插、焊接3、铸铁管特点及要求：➢强度高、抗渗、管壁光滑、接口少；➢价格高、易腐蚀。
➢适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。
管口形式：➢ 承插4、塑料管道特点及要求：➢施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。
管道工程（管工）专业教学大纲是对该专业课程设置、教学内容、教学方法和教学要求的总体规定。
它旨在指导教师进行教学活动，帮助学生掌握必要的专业知识和技能，培养合格的管道工程技术人员。
以下是对管工教学大纲的详细介绍：1. 课程设置管道工程专业的课程设置通常包括公共基础课、专业基础课、专业核心课和实践教学环节。
公共基础课包括思想政治、英语、数学、物理等；专业基础课包括工程力学、材料力学、流体力学、热工学等；专业核心课包括管道工程、管道机械、管道电气、管道仪表、自动化控制系统等；实践教学环节包括课程设计、实验、实习、毕业设计等。
2. 教学内容教学内容涵盖了管道工程的专业基础知识、基本理论、设计方法、施工技术、运行管理等方面。
具体包括：管道工程概述、管道材料、管道设备、管道设计、管道施工、管道运行与维护、自动化控制系统、安全管理等。
3. 教学方法教学过程中应充分运用讲授、讨论、自学、实验、实习等多种教学方法，注重培养学生的实践能力和创新意识。
同时，充分利用现代教育技术，如网络课程、多媒体教学等，提高教学效果。
4. 教学要求教学要求包括知识、能力、素质三个方面。
知识要求学生掌握管道工程的基本理论、专业知识和相关法规；能力要求学生具备管道工程设计、施工、运行管理等方面的实际操作能力；素质要求学生具备良好的职业道德、团队协作精神、沟通与组织协调能力。
5. 考核评价考核评价应注重过程考核与期末考试相结合，包括课堂表现、作业完成情况、实验实习报告、课程设计、期末考试等。
评价内容应全面、客观、公正，以充分反映学生的学习效果和综合素质。
6. 实践教学实践教学是管道工程专业教学的重要组成部分，包括课程设计、实验、实习等。
通过实践教学，使学生更好地理解和掌握专业知识和技能，培养学生的实践能力和创新意识。
管道工程施工课件一、工程概述管道工程是指在沿途设置适当的管道，用以输送液体、气体、固体等物质的工程。
管道工程施工是指在设计完成后，根据设计要求，按照一定的规范和要求进行管道的安装、焊接、试压以及防腐等工作。
管道工程施工的主要内容包括以下几个方面：1. 管道安装：根据设计方案的要求，在地下或地面上进行管道的敷设和安装。
其中，涉及到开挖沟槽、铺设管道、连接管道等工作。
2. 管道焊接：对于需要连接的管道，在焊接工艺要求下进行管道的焊接工作，确保管道连接的牢固性和密封性。
3. 管道试压：在管道安装和焊接完成后，进行管道的试压工作，检测管道的密封性和耐压性能。
4. 管道防腐：对于暴露在外部环境中的管道，需要进行防腐处理，以延长管道的使用寿命。
二、施工流程管道工程施工一般按照以下步骤进行：1. 施工准备：在施工前，进行工程的前期准备工作。
包括场地勘察、施工图纸审核、材料准备等。
2. 开挖沟槽：根据设计方案的要求，在地面上或地下进行沟槽的开挖，为管道的安装做准备。
3. 管道安装：根据管道设计方案，将管道进行铺设和连接。
在连接过程中，要求管道的衔接处光滑，确保密封性。
4. 管道焊接：对于需要连接的管道，在焊接要求下进行管道的焊接工作。
要求焊接工艺规范，确保焊缝牢固。
5. 管道试压：在管道安装和焊接完成后，进行管道的试压工作，检测管道的耐压性能。
6. 管道防腐：对于暴露在外部环境中的管道，进行防腐处理。
三、施工注意事项在进行管道工程施工时，需要注意以下几个问题：1. 安全第一：在施工过程中，要牢记安全第一的原则，严格遵守安全操作规程，确保施工人员和设备的安全。
2. 质量保证：在管道的安装、焊接和试压过程中，要严格按照设计要求和工艺规范进行工作，确保管道工程质量达标。
3. 环境保护：在施工过程中，要注意保护周围环境，避免对周围环境造成污染和破坏。
4. 合理组织施工：在施工过程中，要合理组织施工作业，提前做好施工计划，并确保施工进度和质量。

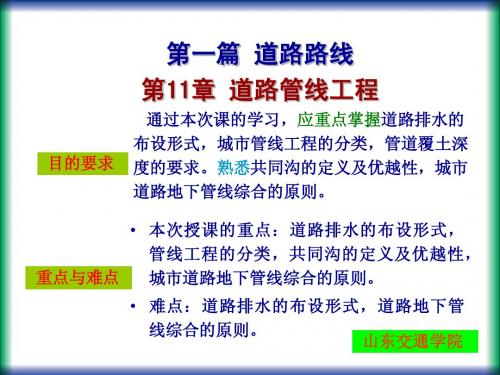

第十一章道路管线工程第一节道路排水一、公路路面排水道路排水分公路排水和城市道路排水。
公路排水通过道路纵坡和横坡 , 排放至设于路基两侧的排水明沟 , 再通过明沟纵向坡度排入附近天然河、沟内。
公路排水有两种方式排除路表水。
1 一种是在路肩设置拦水缘石和急流槽 , 将水集中排出路基 ;2 另一种是让路表水沿路面漫流至路肩顺边坡排出路基。
3 比较；该两种方式在正常情况下都能达到有效排路表水 , 保证行车安全的目的。
1）当降水强度大于设计值时 , 集中排水法即第一种方法会导致路面发生积水现象而影响行车安全 ;2）第二种路面漫流排水可以保证路表水能够顺利地排出路基 , 而不发生积水现象 , 对行车安全保障较好。
采用漫流排水方式需要对道路路肩及边坡采取相应有效的防护 , 通常在土路肩上铺植草砖 , 高填土路基用拱形护圈护坡 , 低填土路基用植草砖植草护坡。
以确保边坡不受路表水的冲刷 ( 图 1-ll-1) 。
二、城市排水系统及路面排水城市排水工程的任务是把雨污废水按一定系统汇集起来 , 并经处理符合排放标准后再排泄至水体。
排水系统的体制 , 一般分为合流制和分流制两种类型。
城市的排水系统平面的布置 , 随地形、竖向规划、污水厂的位置、土壤条件、河流情况 , 以及污水的种类和污染程度等因素而定。
一）布置形式：1 在地势向水体适当倾斜的地区 , 各排水流域的干管可以沿与水体垂直相交的方向布置 , 这种布置称正交布置 ( 图 1-11-3a) 。
2 在地势向河流方向有较大倾斜的地区 , 可使干管与等高线及河道基本平行 , 主干管与等高线及河道成一定斜角敷设 , 这种布置称平行式布置 ( 图 1-113c) 。
3 截流式 ( 图 1-113b) 、分区式 ( 图 1-11- 2d) 、分散式、环绕式 ( 图 1-113e) 布置。
二）污水管道从道路交通要求考虑 , 主干管不宜放在交通频繁的道路上 , 最好设置在次要街道 , 以便施工及维护检修。
污水管道常设在污水量较大 , 地下管线较少一侧的人行道、绿化带和慢车道下。
根据实际情况也有在街道两侧各设污水管道。
污水管道难免渗漏 , 对相邻的电缆、煤气管、给水管及房屋基础都会产生不利的影响。
因此污水管道与其它建构筑物应有一定距离。
1 污水管道的最小埋设深度需要满足三个因素 :1）必须防止管道内的污水冰冻和因土壤冰冻膨胀而损坏管道。
根据《室外排水设计规范》规定 : 无保温措施的生活污水管道或水温和它接近的工业废水管道 , 管底可埋设在冰冻线以上0.15m 。
并应保证管顶最小覆土厚度。
2）必须防止管璧因地面荷载而受到破坏 ,覆土厚度值取决于管材的强度 , 地面荷载的大小以及荷载的传递方式与路面类型及覆士的情况等因素。
《室外排水设计规范》规定 : 在车行道下 , 管顶最小覆土厚度一般不小于 0.7m 。
在管道保证不受外部荷载损坏时 , 最小覆土厚度可适当减少。
3）必须满足街道连接管在衔接上的要求。
在气候温暖的平坦地区 , 管道的最小覆土厚度往往取决于连接管在衔接上的要求 , 因此 , 它受室内污水出户管埋深的控制。
街道污水管必须能承接街坊污水管 , 而街坊污水管又必须承接房屋污水出户管 , 从安装技术上讲 , 房屋污水出户管的最小埋深 , 通常采用 0.55~0.65m 。
所以街坊或庭院污水管起端的最小埋深也应有0.55~0.65m。
对每一条具体管道 , 从上述三个不同的因素出发 , 可以得到三个不同的管底埋深。
这三个数值中的最大值就是这一管道的允许最小埋设深度。
2 最大埋深：除考虑管道起端的最小埋深外 , 还应考虑最大埋深问题。
污水在管道中依靠重力从高处流向低处。
当管道的坡度大于路面坡度时 , 管道的埋深就愈来愈大 , 尤其在地形平坦地区更为突出。
最大埋深的确定应根据技术经济指标及施工方法而定。
超过最大埋深时应考虑设提升泵站。
一般在干燥土壤中 , 最大埋深不超过 7~8m; 在多水、流砂、石灰岩地层中 , 不超过 5m 。
三）雨水管道1.雨水管和道路平面关系：雨水管布置应平行于道路的中心线。
1）雨水干管一般布置在街道一侧 , 不宜设在中间 ( 图1-11-3a) 。
通常道路中心线是路面分水线 , 是横坡的变坡点 , 是路拱的拱顶 , 而雨水管的窨井盖是一平面 , 平面较难模合曲率较小的路拱弧面或折面 , 这样不仅给施工带来了许多麻烦 , 而且对通车道路带来了不安全。
2）雨水管宜设在快车道以外 , 如慢车道、绿化带、较宽的人行道下。
3）不宜埋设在种植树木的绿带下 ( 图 1-11-3b) 和灯杆线及侧石线下。
4）在路面较窄的道路上 , 雨水管线不得不布置在车行道下时 , 应尽量避开车轮轨迹集中地带 , 以便减少管线承受的车辆荷载 , 并且防止车轮经常对警井盖挤压振动而产生跳盖现象。
5）在路面较宽的情况下 , 有时采用双线分置于街道的两侧 , 这主要根据街道的等级 , 横断面的型式、车辆交通情况、地下管线复杂程度及沿街建筑等技术条件和经济决定。
2. 路面排水、排水管道和道路纵坡设计关系：城市道路纵断面设计时要妥善处理地下管线覆土的要求。
排水管道的埋设深度对整个管道系统的造价和施工影响很大 , 管道越深则造价越高 , 施工也越困难。
由于雨污水在管道内是靠它本身的重力流动 , 管道以一定坡降由止游向下游倾斜。
排水管的纵断面设计应尽量与街道地形相适应 , 即管道纵坡尽可能与街道纵坡取得一致。
道路过陡 , 则需要设置跌水井等特殊构筑物 , 增加基建费用。
道路过于平坦将增加埋设管道时开挖的土方。
3. 雨水口的布置雨水口是雨水管渠或合流管渠上收集雨水的构筑物。
街道路面上的雨水首先经雨水口通过连接管流入排水管渠。
雨水口的设置位置 , 应能保证迅速有效地收集地面雨水 , 以防止雨水漫过道路或造成道路及低洼地区积水而妨碍交通。
布置雨水口时 , 首先应根据道路纵断面设计 , 把街沟纵断面上低洼汇水处和交叉口上必须设置雨水口的地点确定下来 , 然后根据街沟纵坡大小、街道的宽窄、路面种类以及两旁街坊院落排水情况 , 确定雨水口的问距和位置。
街道上排水的汇合点 , 凹形竖曲线的低洼处 ,道路转弯半径的切点附近 ( 分水点除外 ), 人行横道上游位置均应布置雨水口 , 沿街大单位出入口游 , 停车站处的上游 , 依靠地面径流排水的街坊的出入口也应布置雨水口。
平交路口应按交叉口的竖向设计布设雨水口 , 防止路段的路面水流入交叉口 , 造成局部面积的积水现象。
雨水口的型式 ( 有平式、立式、联合式 ) 和数量通常应按设计汇水面积所产生的流量和雨水口的汇水能力确定。
道路上雨水口的间距一般为 25~50m( 表 1-11-1), 当道路纵坡较大时 , 雨水口的间距适当取大值。
实践证明 : 在道路纵坡超过 4% 时 , 为了防止雨水因流速增大而越过雨水口 , 雨水口的间距反而要缩短。
第二节城市道路地下管线工程的分类及布置一城市管线工程按其性质用途划分 , 一般可分下列六类 :1 给水管道 : 工业给水、生活给水、消防给水。
2 排水管道 : 污水 ( 有时工业与民用分开 ) 、雨水管道。
3 电力管道 : 高压动力、低压照明管道。
4 电讯管道 : 电话、广播等电缆管道。
5 热力管道 : 热水、蒸汽等管道。
6 燃气管道 : 煤气、天然气等管道。
地下管道还可以分为深埋和浅埋两种 , 它与气候、冰冻线深度有关。
覆土大于 1.5m 者为深埋 , 如给排水管道、湿煤气管道等。
按输送方式又分为压力管道和重力自流管道。
给水煤气多为压力输送 , 污水、雨水多为自流输送 , 后者要受到地形和标高的制约。
二、给水管道的布置和敷设给水管网一般由输水管 ( 由水源到水厂及水厂到配水管的管道 ) 和配水管 ( 把水送到各用户的管道 ) 组成。
给水管网的布置形成 , 应根据城市规划 , 用户分布及对用水需求等 , 可布置成树状管网或环状管网 , 也可根据不同情况混合布置。
城市给水管线一般沿道路布置 , 平行于道路规划线 , 给水管线在道路下的平面和高程应符合管网综合设计的要求 , 一般输水管敷设在慢车道下 , 配水管道敷设在人行道下。
给水管道应在道路标准横断面设计图中标出 , 管道的埋深、水平净距、竖向间距等应符合规定的技术要求。
输水管线一般按规划道路布置 , 应尽量不在重要道路 ( 交通要道或建筑物密集的商业街道 ) 下敷设 , 以免在维修管道时影响交通。
1. 水平净距：配水管道距离建筑物的最小水平净距为 1.5m 。
对于大型高压输水干管 , 距离建筑物最小水平净距为 5m, 以避免爆管时冲击建筑物墙身造成危害 , 及维修管道需大开挖时对建筑物基础造成的危害。
对大孔性土壤 , 漏水后还会造成地坪胡塌的影响。
2. 覆土深度：给水管道和道路二者在竖向设计上应配合。
给水管道虽然属压力式输送管道 , 设计时对纵坡度没有十分严格的要求 , 管道安装时管内底高允许偏差值也较重力式排水管道大 , 但为保证管道安装顺直 , 以减少管道接口处的应力 , 管线的纵坡最好与路线纵坡相应 , 这样既能保证管道有一定的覆土要求 , 也不会使部分管段因挖深过大 , 而增加了不必要的工程量。
在一些填挖较大地段 , 管道的最大覆土一般不得超过 4m, 地面活载超过汽 -10 时 , 覆土不得小于1m 。
通常在人行道下的最小覆土厚度。
0.7m, 非机动车道下为 0.8m, 个别管线处可为 0.6m 。
若不足 0.5m 覆土 , 可在管面上加设盖板 , 盖板两端要砌支墩 , 并内填黄砂。
水平净距和竖向间距 : 通常与给水管本身的管径和管内水头压力 , 以及相邻管线性质有关。
设计和施工时应按照规范保证足够距离 , 无法满足要求时要作特殊处理。
若两管交叉相距不足 5cm时 , 应加垫木板或橡胶衬垫 , 上侧管道还应加砌支墩以防止下沉断裂。
给水管线不能直接穿越雨污水管的窨井 , 在路径困难处可加上套管后穿过加砌较大的窨井。
管线过桥 , 可利用道路桥梁的结构空档 , 挂设、穿越或外挑在桥侧。
某些荷载较大的管道 , 也可自建管桥过河。
三、燃气管道的布置和敷设城市燃气供应系统是城市建设的一项重要基础设施。
实现民用燃料气体化是城市现代化的重要标志之一。
我国中小城市中的燃气普及率还相当低 , 在一些地区其输配管道建设时常滞后于城市道路建设。
因此在新建的或改建道路时 , 应根据规划在城市道路重要地段 ( 如重要交叉口、交通繁忙、管线设施繁杂的水泥混凝土刚性路面下 ) 做好预埋管。
1 在城市市区布置燃气管网时 , 必须服从地下管网综合规划的安排。
2 燃气管道一般采用直埋敷设 , 应尽量避开主要交通干道和繁华的街道 , 以免给施工和运行管理带来困难。
