鼎信载波模块研发注意事项

青岛鼎信载波芯片应用说明文件编号：保密等级：版本编号：青岛鼎信通讯有限公司发布目 录1 适用范围 (1)2 定义和缩略语 (1)2.1 低压集中器 (1)2.2 载波节点 (1)2.3 上位机 (1)2.4 抄控器 (1)2.5 集中器载波通信地址 (1)2.6 载波节点号 (1)2.7 信号品质 (1)2.8 相别 (1)2.9 主节点 (1)2.10 从节点 (1)2.11 TCC081C (1)2.12 TCC082C (1)2.13 TCS081C (1)3 应用示意图 (1)4 必备设备 (3)5 具体应用 (3)5.1 上位机与主节点 (3)5.2 主节点、从节点与电力线 (3)5.3 从节点中的TCC081C与设备MCU (3)5.3.1 复位 (4)5.3.2 上电读表号 (4)5.3.3 正常通讯 (5)1 适用范围本协议用于简要描述青岛鼎信低压电力线载波通信芯片如何搭建系统。

本文档在细节和宏观上介绍系统的应用，让使用者初步了解芯片的使用。

建议结合《TCS081C数据手册》、《TCC081C数据手册》、《TCC081C应用笔记》及《国网单相载波模块使用说明书》等资料阅读。

2 定义和缩略语2.1 低压集中器采收集各载波节点的数据，并进行处理存储，同时能和主站计算机或手持单元进行数据交换的设备，简称集中器。

2.2 载波节点通指载波表或总线转载波采集器。

载波节点的物理地址，6字节长。

2.3 上位机可以是上位机软件或者带有上位机功能的设备（如掌上电脑、集中器和智能显示终端等。

2.4 抄控器指在本地能够直接与载波节点交换数据的便携式设备。

该设备通常用于设备检测、现场调试或者电量补抄，物理地址00 00 00 00 00 CAH（101）。

2.5 集中器载波通信地址集中器载波模块的物理地址，6字节长。

2.6 载波节点号载波节点的物理地址，6字节长。

2.7 信号品质节点对载波信号解调正确率进行线性分级，取值范围1—15。

TCS081鼎信电力线载波芯片通信协议TCS081鼎信电力线载波芯片应用层通信协议版本：1.3日期：2019年1月15日TOPSCOMM 青岛鼎信通讯有限公司目录目录............................................................................ .............................................................................. . (2)1 适用范围............................................................................ .. (3)2 定义和缩略语............................................................................ (3)3 应用层简介............................................................................ . (3)4 应用层格式............................................................................ . (3)4.1 字节格式............................................................................ .. (3)4.2 基本帧格式............................................................................ . (4)4.3 前导符............................................................................ .. (4)4.4 帧长度............................................................................ .. (4)4.5 特征域............................................................................ .. (4)4.6 地址域............................................................................ .. (5)4.7 控制域............................................................................ .. (6)4.8 数据域............................................................................ .. (7)4.9 校验域............................................................................ .. (8)4.10 结束符............................................................................ (11)附录A ：载波网络控制命令帧举例............................................................................ .. (12)1 .设置地址............................................................................ (12)2 .读取地址............................................................................ (12)3 .读取从第M 节点开始的N 个侦听到的节点信息 (13)4 使能主节点检测相邻主节点信道通信状态 (13)5 .节点主动上报使能............................................................................ .. (14)6 .广播召读漏抄节点地址............................................................................ (14)7 .测试载波控制器功率............................................................................ . (15)8 .测试载波设备功率............................................................................ .. (15)9 . 获取厂商代码和版本信息............................................................................ (16)10 .获取主节点版本信息............................................................................ .. (16)11 .载波通信错误应答............................................................................ . (17)12 .命令状态应答............................................................................ .. (17)附录B ：数据域命令举例............................................................................ (18)1 .读数据............................................................................ . (18)附录C ：中继报文举例............................................................................ . (20)1 .中继节点转发行为描述............................................................................ (20)2 .地址域缩位算法举例............................................................................ . (20)3 .中继转发流程............................................................................ . (20)附录D ：传输控制流程............................................................................ . (22)1 .抄读延时控制............................................................................ . (22)2 .直接抄读学习流程............................................................................ .. (22)3 .中继抄读学习流程............................................................................ .. (22)4 .抄表流程............................................................................ (22)1. 适用范围本协议用于描述TCS081型青岛鼎信低压电力线载波通信芯片异步串行通信接口。

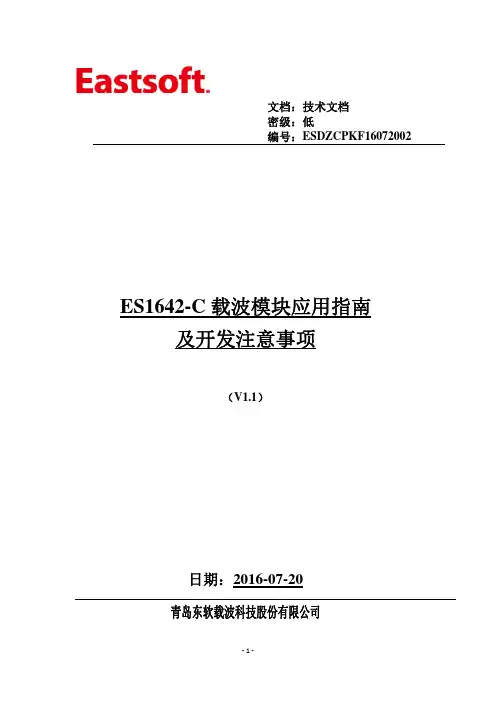

文档：技术文档密级：低编号：ESDZCPKF16072002ES1642-C载波模块应用指南及开发注意事项（V1.1）日期：2016-07-20青岛东软载波科技股份有限公司目录1载波模块应用框图 (3)2用户端电源参考电路 (3)2.1AC-DC电源电路 (3)2.2DC-DC电源电路 (4)3用户端与载波模块接口注意事项 (4)3.1复位引脚 (5)3.2串口引脚 (5)3.3VDD电源 (5)3.4VCC电源 (6)3.5L和N接口 (6)4历史版本信息 (7)1载波模块应用框图ES1642-C载波模块应用框图如下，用户系统通过串口（UART）与ES1642-C 载波模块通信，如下图所示：2用户端电源参考电路电源的噪声对载波通信效果影响很大，因此在条件允许的情况下，尽量采用线性电源，这样可以最大程度地保证载波通信效果。

ES1642-C模块DC12V（发送放大电路）、DC3.3V（载波芯片SSC1642）由用户底板供电。

用户底板选取开关电源时，为了保证载波模块的性能，应考虑到开关频率及其谐波对载波模块的影响。

2.1AC-DC电源电路以上电路借鉴的是商业级产品的电源设计，如果将此载波模块应用于工业级，请按照工业级标准设计AC-DC电源电路。

上图中各部分电路的介绍如下：VC1/ESSPS-B02S12电源模块的输出电压为+12V，最大电流210mA；输入加压敏电阻RV1/471K10D，进行浪涌防护（2.5KV）；共模电感T1/EE8.3用于抑制共模噪声，并提供一定差模电感，提高开关电源输入端阻抗，防止开关电源中的电容对载波信号造成干扰；输出加C1/100uF、C2/100nF滤波，进一步降低+12V电源纹波和噪声，提高载波通信性能。

保险丝T1的电流需要按照需要选型，但要为载波通信多留出1A电流，并且需要选用慢速保险丝。

2.2DC-DC电源电路对于用户系统和载波模块对+3.3V的总电流消耗不大于300mA时，可借鉴上述电路，若用户系统需要更大的电流消耗，可为用户系统单独提供+3.3V电源，需注意DC-DC开关频率不小于1.8MHz。

青岛鼎信载波通信模块芯片概述TCC081C载波通道芯片是由青岛鼎信有限公司自主研发的低压电力线载波通信芯片。

TCC081C 芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，具备通信中继能力，可自动实现载波节点侦听、主动上报等网络功能。

TCC081C 芯片的应用主要集中在自动读表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。

TCC081C 芯片进行鼎信规约的电力载波信号和标准DL/T645-1997/2007 协议的串口信号之间的转换，支持数据透明传输模式；串口可以连接电表节点和电量显示模块，完成物理层、数据链路层、网络层、传输层四层网络功能。

芯片特点•采用扩频通信技术•微分50Hz交流电时段，选择最有利于传输的时段通信•高性能数字信号处理技术•BFSK调制•高效的帧中继转发机制，支持16级中继级别•可编程的网络地址、地址过滤、提供有效的本地访问数据•接收信号强度权重参数指示，为中继搜索算法提供支持，提高通信系统稳定性•提供准确的节点相位信息及信道特征信息•单节点管理•每相载波通信速率50bps、100bps、600bps、1200bps•支持串口通信速率1200bps、2400bps、4800bps、9600bps•支持DLT645-1997/2007、透明传输模式•单、三相工作模式硬件配置•上电自动读取从节点地址•登录未知表号电能表的表号•事件快速上报功能•采用5V电源供电•温度适用范围(工业级标准) －40℃～＋85℃芯片概述TCC082C载波芯片是由青岛鼎信有限公司自主研发的低压电力线载波通信芯片。

TCC082C 芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，具备通信中继能力，可自动实现载波节点侦听、主动上报等网络功能。

TCC082C 芯片的应用主要集中在自动读表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。

鼎信低压窄带载波通信技术在用电信息采集中的应用及分析结合西吉县供电局用电信息采集建设及不同采集模式实际应用情况，提出低压线路窄带载波通信模式在用电信息采集建设中的重要性，重点分析了青岛鼎信窄带采集通信技术特点和技术优势，通过对比，阐述和分析鼎信模块在该单位成功应用情况，并对用电信息采集建设水平的提升提出建议。

标签：用电信息采集；窄带；载波；通信；应用用电信息采集建设是智能电网建设的一项重要环节，是面向客户服务最直接的技术手段。

国家电网公司近几年大面积开展用电信息采集工程建设，要求要实现“全覆盖、全采集、全费控”的建设目标。

以宁夏电力公司西吉县供电局为例，自2009年开展用电信息采集工程试点以来，已经历了四年建设期，完成10万余用户的采集建设任务，通过四年的采集建设和应用，积累了一定的采集运维技术和经验，对不同采集模式的优缺点、不同采集设备技术的应用情况具有一定的研究。

本文重点对西吉县供电局低压采集建设中应用青岛鼎信低压窄带通信模块情况进行分析，为用电信息采集建设及应用提供参考。

1 不同采集模式应用情况西吉县供电局自2009年即开展用电信息采集建设，首先实现了县城用户全覆盖建设目标。

在县城采集建设中，远程通信方式全部采用GPRS通信，本地通信先后采用低压宽带载波、低压窄带载波、微功率无线和RS485总线四种采集模式。

经过几年运行，发现低压宽带载波采集模式由于采集距离短、维护工作量大及采集信号衰减快等原因，不适合大部分县城及所有农村用户的采集，目前已经中止应用；微功率无线由于在县城受到建筑物干扰，采集效果非常不稳定，所以在县城采集建设中也未应用，重点在农村大面积应用。

目前县城重点采用低压窄带采集模式和RS485采集模式，从应用效果来看，RS485采集模式采集数据较稳定，但要在每个表箱安装一块GPRS采集器，投资很大，每块表通过485线同采集器连接，接线麻烦，维护工作量大，不适合大面积采用，目前西吉县城有30%用户采用此种采集模式。

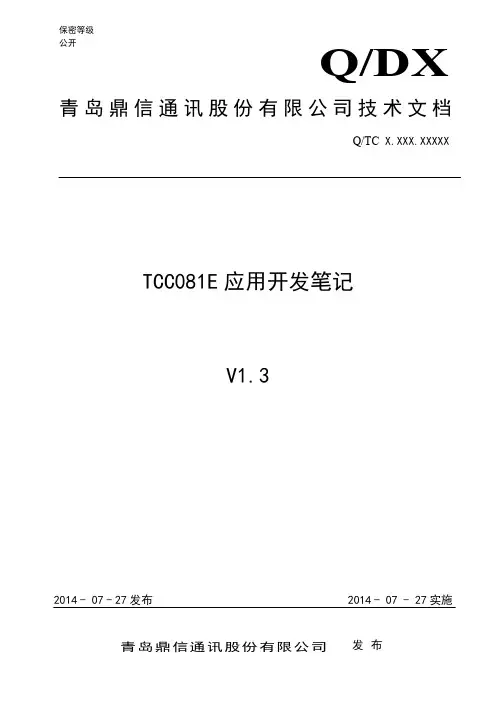

保密等级公开Q/DX 青岛鼎信通讯股份有限公司技术文档Q/TC X.XXX.XXXXX TCC081E应用开发笔记V1.32014- 07-27发布2014- 07 - 27实施目次1 概述 (1)2 相关产品 (1)3 定义和缩略语 (1)3.1 路由器 (1)3.2 主节点(电力猫、抄控器） (1)3.3 从节点（通道板） (1)3.4 附属从节点 (1)3.5 从节点主设备 (1)3.6 附属从节点主设备 (1)3.7 信号品质 (2)3.8 时隙 (2)3.9 信道及信道标识 (2)3.10 相别 (2)3.11 登录从节点 (2)3.12 登录号 (2)3.13 发起登录的节点 (2)3.14 快速通信号 (2)3.15 事件上报 (2)3.16 快速组网 (2)3.17 L-N接反识别功能 (2)3.18 定向点抄 (2)3.19 数据透明传输 (2)3.20 上电读表号 (3)3.21 DL/T 645术语部分适用于本部分。

(3)4 芯片功能 (3)5 通信参数 (3)6 芯片外围电路 (4)7 芯片引脚 (5)7.1 引脚定义 (5)7.2 RST管脚要求 (6)7.2.1 复位描述 (6)7.2.2 复位脉冲要求 (6)7.2.3 防干扰措施 (6)7.2.4 对终端设备CPU的要求 (6)8 单地址模式功能描述 (7)8.1 硬设/硬读地址 (7)8.2 上电读表号 (7)8.3 自动登录 (8)8.4 事件上报 (9)8.5 定向点抄 (9)8.6提供准确的从节点状态信息 (9)8.7 载波设备功率测试 (9)8.8 节点版本信息 (9)8.9 节点点名 (9)8.10 从节点参数 (9)8.11 电表主发模式 (10)8.12 初始化 (10)9 无地址模式功能描述 (10)9.1 硬设/硬读地址 (10)9.2 上电验证表号 (10)9.3 自动登录 (10)9.4 事件上报 (11)9.5 定向点抄 (11)9.6提供准确的从节点状态信息 (11)9.7 载波设备功率测试 (11)9.8 节点版本信息 (11)9.9 节点点名 (11)9.10 初始化 (11)10 具体工作流程和时序 (11)10.1 单地址模式下工作流程和时序 (12)10.1.1 单相抄读时序 (12)10.1.2 三相抄读时序 (13)10.1.3 上电读表号时序 (14)10.2 无地址模式下工作流程和时序 (15)10.2.1 单相单次抄读时序 (15)10.2.2 单相连续抄读 (16)10.2.3 三相抄读工作时序 (17)TCC081E应用开发笔记1 概述青岛鼎信通讯股份有限公司根据目前国内载波抄表市场需求，结合电网特点研发出专门应用于电力线通信介质的载波通信系统。

国网单相载波通道模块说明书V1.2青岛鼎信通讯有限公司青岛鼎信通讯有限公司目录1 概述 (1)2 主要功能与特点 (1)2.1 上电自动读取表号 (1)2.2 支持自动登录 (2)2.3 支持事件上报 (2)2.4 支持DL/T645-1997/2007和数据透明传输 (3)2.5 支持主发模式 (3)2.6 支持从节点中继、从节点侦听功能 (3)3 主要参数与其使用网络负载测试 (3)3.1 主要参数 (3)3.2 国网单相载波通道模块使用网络负载测试的环境与记录 (4)4 工作原理 (5)4.1 外接接口定义与说明 (5)4.2 工作原理框图 (6)4.3 国网单相载波通道模块典型应用电路 (6)5 国网单相载波通道模块的检测 (8)5.1 检测设备与测试环境 (8)5.2 不良现象及处理方法 (8)6 载波通道模块生产与使用时的注意事项 (8)6.1 ESD与电路防护 (8)6.2 质量控制 (9)6.3 生产工艺 (9)7 国网单相载波通道模块的布线特点 (9)7.1 EMC防护 (9)7.2 芯片散热 (9)7.3 载波接收电路 (9)附录 A (11)A.1 国网单相载波通道模块各管脚实测波形 (11)A.2 国网单相载波通道模块尺寸图 (14)A.3 器件选型 (15)1 概述国网单相载波通道模块是鼎信公司应用载波通道芯片TCC081C 实现载波通信功能的一款产品。

其核心技术是利用正交码进行数据扩展频谱传输，使用电力线过零分时得到最利于传输的3.3ms 微分时段同步传输，比单纯使用扩频方式的通信能力和稳定性都有巨大的提高；内置DSP 数字信号处理模块保证载波通信计算需求，使用AD 采样方式进行扩频计数，抗干扰能力大大增加。

该模块主要用于自动抄表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。

2 主要功能与特点2.1 上电自动读取表号载波模块上电2s 后，芯片TCC081C 会向从节点发送读取地址命令，能够自适应的选择使用四种通信速率、三种读地址命令。

鼎信载波抄控器软件使用说明书 青岛鼎信通讯有限公司鼎信载波抄控器软件使用说明书目录1 所需设备： (2)2 软件操作界面： (2)3 测试流程 (2)3.1 打开串口 (2)3.2 输入表号 (2)3.3 编辑方案 (2)3.4 选择方案 (2)3.5 选择命令 (2)3.6 命令执行 (3)3.7 查看数据显示 (3)4 具体使用步骤与方法 (3)4.1 菜单栏与工具栏 (3)4.2 命令 (12)4.3 数据显示窗口 (13)鼎信载波抄控器软件使用说明书1 所需设备：电源线、抄控器、载波表、串口线、电脑。

2 软件操作界面：将上述设备连接好之后，用鼠标双击TcDebugger.exe文件，进入测试软件主界面。

如图所示：图1注：第一次使用本测试软件，需按照测试软件目录下ocx文件夹中的手动注册ActiveX控件.txt文件中的说明，注册本软件。

3 测试流程3.1 打开串口通过串口配置，打开串口。

3.2 输入表号在表号框中输入需要表号，回车添加到表号栏中。

3.3 编辑方案在方案配置中将需要的命令编辑为方案。

3.4 选择方案选择需要的方案。

3.5 选择命令在本次方案中选择需要的执行的命令。

3.6 命令执行点击开始通信即开始抄读命令。

3.7 查看数据显示在数据显示区查看通信状况及结果。

4 具体使用步骤与方法4.1 菜单栏与工具栏界面最上方为菜单栏：菜单栏下方为工具栏，如下图：下面对菜单栏及工具栏中的各项内容做详细的介绍：4.1.1 【参数设置】点击【参数设置】显示，此处各设置命令对整个系统起作用。

4.1.1.1 【电表参数】点击【电表参数】，弹出电表参数对话框：图2用户根据需要填写，点击【确认】、【取消】即设置、退出。

4.1.1.2 【单表多表通信设置】点击【单表多表通信设置】弹出对话框：图3根据需要选择，点击【确认】、【取消】即设置、退出。

此项命令用于生产用软件。

4.1.1.3 【单相三相发送】点击【单相三相发送】，，点击即可选择。

电力线载波通信技术介绍1.电力线载波通信简要介绍通信:是指通过电力线作为载体来进行信息交互的过程。

包括发送和接收两个过程。

发送过程:●编码:将要传输的数据按照一定的规则进行重新组合，同时加入一些已知信息，这些信息成为冗余码，用于解码时纠错校验。

●交织:将信息能量按照固定的规则打散分布到不同的时段或频段的过程叫做交织。

交织的目的是尽量降低在连续一段时间或连续一个频段内的持续干扰给信息完整性的破坏程度，一位解码时对连续的误码是很难纠错的，容易造成误判。

●同步:同步是电力线载波通信的一个技术难点，其作用就是要发端加载一些不易误判的已知信息-----这些已知信息叫同步前导，接收端根据这些已知信息来确定发送数据的起始帧，这个过程就叫同步。

●调制:送的数字信号转换为适应模拟信道传输的信号的过程。

●滤波去带外干扰:为了降低对电网质量的影响，发送时要尽量抑制有效信号频带以外的能量，因此一般在功放前端都有抑制带外干扰的滤波器。

●功放:将调制出来的弱信号放大，以增加通讯距离。

●耦合:由于电力线是~220V强电，调制的信号不能直接加载到电力线上，因此必须通过电感或电容将通讯信号耦合到电力线上。

接收过程:●滤波:这里主要指模拟滤波，将带外的噪声滤掉便于接收处理。

●解调:将接收到的模拟信号转换为数字信息的过程。

●去交织:将分散到不同时域或频域上的能量，按照一定的规则还原，用于纠错解码。

●解码:就是将发送信息通过一定的规则还原的过程。

2.电力线通信的调制方式通信最基本的调制方式只有三种:AM（调幅）、FM（调频）、PM（调相）。

AM（调幅）:以信号波形的幅度来定为“1”或“0”。

FM（调频）:通过不同的载波频率来定为“1”或“0”。

PM（调相）:通过不同的载波相位来定为“1”或“0”。

一般来说，电力线上电网谐波严重，经常会产生周期性“震荡波”，因此AM（调幅）方式是不适合用于电力线通信传输，目前大家在电力线通信主要采用FM（调频）和PM（调相）两种方式。

青岛鼎信通讯有限公司载波通道芯片TCC082C数据手册目录1 概述 (2)2 芯片特点 (2)3 芯片方框图 (2)4 引脚定义 (3)4.1 芯片引脚图 (3)4.2 引脚定义 (3)5 芯片电气参数 (4)5.1 工作电压范围 (4)5.2 直流电气参数 (4)5.3 交流电气参数 (5)6 芯片封装图 (6)7 注意事项 (7)载波通道芯片TCC082C数据手册1 概述青岛鼎信通讯有限公司根据目前国内载波抄表市场需求，结合电网特点研发出专门应用于电力线通信介质的载波通信系统。

其核心技术利用正交码进行数据扩展频谱传输，使用电力线过零分时段得到最利于传输的3.3ms微分时段同步传输，比单纯使用扩频方式的系统通信能力和稳定性有很大提高；内置DSP数字信号处理模块保证载波通信计算需求，使用AD采样方式进行扩频计算，其抗干扰能力大大增加。

TCC082C芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，具备通信中继能力，可自动实现载波节点侦听、主动上报等网络功能。

TCC082C芯片的应用主要集中在自动读表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。

TCC082C芯片进行鼎信规约的电力载波信号和标准DL/T645-1997/2007协议的串口信号之间的转换；串口可以连接电表节点和电量显示模块，完成物理层、数据链路层、网络层、传输层四层网络功能。

2 芯片特点采用扩频通信技术；软件相关器和匹配滤波器；微分50Hz交流电源时段，选择最有利于传输的时段通信；高性能数字信号处理技术；BFSK调制；每相载波通信速率支持50bps、100bps、600bps、1200bps；串口通信速率支持1200bps、2400bps、4800bps、9600bps；为提高通信速率，建议使用9600bps。

支持数据透明传输模式、DL/T645-1997/2007封装传输模式；高效的帧中继转发机制，支持16级中继级别；可编程的网络地址、地址过滤、提供有效的本地访问数据；接收信号强度权重参数指示，为中继搜索算法提供支持，提高通信系统稳定性；提供准确的节点相位信息及信道特征信息；支持一（采集器）对多（串口子节点）通信，最多可管理32个子节点无地址模式；任一子节点地址作为中继地址；芯片管脚配置单、三相工作模式；采用5V电源供电；温度适用范围(工业级标准) －40℃～＋85℃。

文档编号：文档版本号：载波模块通讯性能测试大纲编制：日期：审核：日期：批准：日期：汇签：目录前言...................................................................................................................................................................................................... d 1范围 02规范性引用文件 03通用测试条件 (1)3.1气候 (1)3.2电源 (1)3.3测试设备 (1)3.3.1净化电源 (1)3.3.2噪声信号发生器 (1)3.3.3可调载波负载 (2)3.3.4可调载波衰减器 (2)3.3.5频谱分析仪 (2)3.3.6信号耦合装置 (2)3.3.7数字示波器 (2)3.3.8测试工装 (2)4检测方法及合格判断标准 (3)4.1载波频率 (3)4.2通信性能测试 (3)4.2.1载波信号输出功率测试 (3)4.2.2载波最大输出信号电平测试和带外干扰电平测试 (5)4.2.3载波信号频带测试和频率漂移测试 (6)4.2.4接收灵敏度测试 (6)4.2.5抗噪声干扰能力测试 (8)4.2.6抗阻抗变化能力测试 (9)4.2.7在不同载波负载下的功率消耗测试 (11)4.2.8载波通信成功率 (13)4.3气候影响试验下载波通信性能测试 (14)4.3.1高温试验下载波通信性能测试 (14)4.3.2低温试验下载波通信测试 (16)4.3.3湿热试验下载波通信测试 (17)4.4电源影响下的载波通信测试 (18)4.4.1电源断相试验下载波通信测试 (18)4.4.2电源电压变化试验下载波通信测试 (18)4.4.3电源电压缓升缓降试验下载波通信测试 (18)4.5载波通信的连续通电稳定性试验 (19)4.6组网中继功能测试 (20)4.7测试环境组网路由中继测试 (21)4.8测试环境点对点通讯能力对比测试 (21)4.9抄表稳定性 (22)附录（测试记录表格） (23)前言随着电力线载波通信技术的发展，各种载波通信系统、载波模块在威胜集团有限公司的单相电子式载波表、三相电子式载波表、载波多功能表、低压集抄采集器和低压集抄集中器中得到广泛的应用，针对公司内部开发部的通讯、组网、中继、路由等测试，特制定本标准。

文档：技术文档密级：低编号：ESDZCPKF16072002ES1642-C载波模块应用指南及开发注意事项（V1.1）日期：2016-07-20青岛东软载波科技股份有限公司目录1载波模块应用框图 (3)2用户端电源参考电路 (3)2.1AC-DC电源电路 (3)2.2DC-DC电源电路 (4)3用户端与载波模块接口注意事项 (4)3.1复位引脚 (5)3.2串口引脚 (5)3.3VDD电源 (5)3.4VCC电源 (6)3.5L和N接口 (6)4历史版本信息 (7)1载波模块应用框图ES1642-C载波模块应用框图如下，用户系统通过串口（UART）与ES1642-C 载波模块通信，如下图所示：2用户端电源参考电路电源的噪声对载波通信效果影响很大，因此在条件允许的情况下，尽量采用线性电源，这样可以最大程度地保证载波通信效果。

ES1642-C模块DC12V（发送放大电路）、DC3.3V（载波芯片SSC1642）由用户底板供电。

用户底板选取开关电源时，为了保证载波模块的性能，应考虑到开关频率及其谐波对载波模块的影响。

2.1AC-DC电源电路以上电路借鉴的是商业级产品的电源设计，如果将此载波模块应用于工业级，请按照工业级标准设计AC-DC电源电路。

上图中各部分电路的介绍如下：VC1/ESSPS-B02S12电源模块的输出电压为+12V，最大电流210mA；输入加压敏电阻RV1/471K10D，进行浪涌防护（2.5KV）；共模电感T1/EE8.3用于抑制共模噪声，并提供一定差模电感，提高开关电源输入端阻抗，防止开关电源中的电容对载波信号造成干扰；输出加C1/100uF、C2/100nF滤波，进一步降低+12V电源纹波和噪声，提高载波通信性能。

保险丝T1的电流需要按照需要选型，但要为载波通信多留出1A电流，并且需要选用慢速保险丝。

2.2DC-DC电源电路对于用户系统和载波模块对+3.3V的总电流消耗不大于300mA时，可借鉴上述电路，若用户系统需要更大的电流消耗，可为用户系统单独提供+3.3V电源，需注意DC-DC开关频率不小于1.8MHz。

低压采集调试报告新和县共安装青岛鼎信低压采集集中器32个。

总户数1850户。

处理之前失败户数150户。

总体成功率92%。

其中有3个台区抄表效果较差。

影响采集户数117户。

分别为：台区名台区户数成功户数失败户数供巴孜4 90 36 54铁热克里克62 22 40库尔库木75 52 23现场排查发现，3个台区抄表率较低的问题为：为保证能采集到线路分支及尾杆的信号较弱的表，鼎信集中器内的抄表参数设置为低速，导致台区抄表速度相对较慢。

南瑞主站当天对台区补招的数据未保存到低压采集质量报表中。

导致从主站上统计的抄表率较低。

处理方法：一方面，对集中器抄表参数进行设置，提高集中器抄表速度。

另一方面，联系省采集项目管控组，南瑞完成采集系统相关功能的完善。

处理后，3个台区采集率达到98%以上。

将新和县剩余的所有台区的集中器抄表参数进行重新设置，使所有集中器保持高速抄表。

并将采集失败的用户进行了排查，发现存在以下问题：1，用户换表后，新表的载波方案为其他载波方案。

该情况影响采集6户。

需要更换鼎信载波方案的电表。

2，电表通讯故障。

包括液晶屏不亮（包括表前开关断开）、电表计量功能正常但无法采集、电表与载波模块的接口无针槽的情况，共影响采集9户。

问题电表需要联系电表厂家返厂处理。

3，电表计量故障。

包括电表不认卡、电表不计量，表欠费还在运行的情况。

共4户。

问题电表需要联系电表厂家返厂处理。

新和县采集率现已稳定达到98%以上，相信将剩余表端问题排查清楚并处理后，采集率肯定达到99%以上。

青岛鼎信承诺，我们一定会扎扎实实做好售后的技术支持工作，不断提高产品性能和售后服务水平，满足电力公司需求。

EASTSOFT○R青岛东软开发文档密级：低编号：ESKF—13052001 青岛东软新标准载波模块应用注意事项VERSION：1.3日期：2013年05月20日青岛东软载波科技股份有限公司目录1 概述 (1)2 弱电接口应用注意事项 (1)2.1+12V电源注意事项 (1)2.2载波模块输出口注意事项 (3)2.3载波模块输入口注意事项 (3)3 强电接口应用注意事项 (5)3.1强电接口的浪涌防护 (5)3.2强电接口的热敏电阻 (5)3.3强电接口的滤波电容 (5)3.4集中器强电接口的滤波电容 (6)1 概述针对国网新标准（2013-03-21发布）要求，为了能让客户更好的应用青岛东软的载波模块，现把客户产品设计过程中需要注意的事项进行说明，加强客户产品与东软载波模块之间的配合，提高整体产品的可靠性与稳定性。

2 弱电接口应用注意事项2.1 +12V电源注意事项国网标准对+12V电源提出了较严格的要求，分别如下：单相表要求：表F.1单相智能电能表与通信模块弱电接口管脚定义说明三相表要求：表G.1 电能表与通信模块弱电接口管脚定义说明集中器要求：表3 集中器I 型本地通信模块弱电接口管脚定义说明为满足上述要求，+12V 电源设计需要注意以下几点：1) 对于单相载波模块，东软单相模块内部采用具有负温度系数特性的限流电路，该电路在25℃常温时的电流消耗约为120mA ，随环境温度的升高电流消耗会变小，但随环境温度的降低电流消耗也会变大，在-40℃时最大电流消耗大约为150mA ，因此在设计+12V 电源时需要特别注意。

另外，该限流电路随电源电压的降低，电流消耗也会变小，在常温25℃下，单相载波模块的最大电流消耗随电源电压的变化曲线如下：图1 常温实测单相载波模块电流消耗2) 国网标准条文解释中仅要求电能表电压线路分别施加90%Un 、Un 、110%Un 时进行通信模块接口带载能力试验，但由于实际应用中有存在±20%电压的情况，建议单相表、三相表、I 型采集器、集中器在±20%电压范围内均能满足通信模块接口带载能力试验，最低保证10V/120mA ； 3) 因为载波模块的信号耦合电路和电力线直接相连，可能将电力线上的强干扰信号引入+12V 电源，引起电源电压波动，需要加强+12V 电源的抗干扰设计；4) +12V 具有短路保护功能，但短路后为了能让载波模块再次工作起来，建议即使短路也可对外持续输出不小于25mA 的电流，以保证载波模块从故障状态恢复回来（不建议采用热敏电阻或自恢复保险丝来防护短路）； 5) 如果+12V 采用DC/DC 供电，建议采用工作频率不小于430KHz ，避免开关频率对载波通信产生干扰；6) 如果采用AC/DC 模块为该+12V 供电，建议主频和N 倍频不要落在270kHz±40kHz 的范围内，降低开关电源对载波通信的影响。

集中器路由载波通讯模块技术协议青岛鼎信通讯股份有限公司2013年10 月1 范围本协议规定了电力线载波路由模块的技术要求。

安装在集中器中的载波单元应符合相应终端的技术协议要求。

2 协议性引用文件下列文件中的条款通过本协议的引用而成为本协议的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本协议，然而，鼓励根据本协议达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本协议。

GB 4208—2008 外壳防护等级（IP代码）GB/T 15464—1995 仪器仪表包装通用技术条件JJG 596—1999 电子式电能表DL/T 614—2007 多功能电能表DL/T 645—2007 多功能电能表通信协议Q/GDW 354—2009 智能电能表功能协议Q/GDW 365—2009 智能电能表信息交换安全认证技术协议Q/GDW356-2009 三相智能电能表型式规范Q/GDW355-2009 单相智能电能表型式规范Q／GDW 376.2-2009 电力用户用电信息采集系统通信协议：集中器本地通信模块接口协议3 定义3.1智能电能表smart electricity meter由测量单元、数据处理单元、通信单元等组成，具有电能量计量、数据处理、实时监测、自动控制、信息交互等功能的电能表。

3.2介质intermediary用于在售电系统与电能表之间以某种方法传递信息的媒体。

根据使用不同，可以将介质分为两类：固态介质和虚拟介质。

3.3固态介质solid intermediary具备合理的电气接口，具有特定的封装形式的介质，如接触式IC卡、非接触式IC卡（又称射频卡）等。

3.4虚拟介质virtual intermediary采用非固态介质传输信息的介质，可以为电力线载波、无线电、电话或线缆等。

3.5低压电力线载波LV power line carrier将低压电力线作为数据/信息传输载体的一种通信方式。
