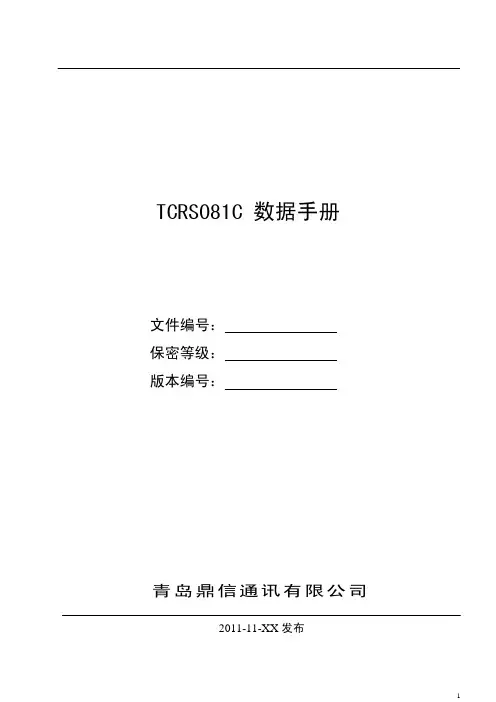

TCRS081C 数据手册文件编号：保密等级：版本编号：青岛鼎信通讯有限公司2011-11-XX发布目录1.芯片概述 (3)2.芯片特点与参数 (3)3.芯片框图 (3)4.路由中芯片外围模块典型电路： (4)5.引脚定义 (5)5.1.芯片引脚图 (5)5.2.引脚定义 (6)6.芯片电气参数 (8)6.1.绝对最大值 (8)6.2.直流特性 (8)6.3.交流特性 (8)TCRS081C数据手册1.芯片概述青岛鼎信通讯有限公司根据目前国内载波抄表市场需求，结合了以前TCS081C与TCR300芯片，研发了新型TCRS081C芯片。
通过此芯片实现了对低压电力线通信网络与电力用户用电信息采集系统中集中器直接互联，在实现主站的载波通信功能的同时也简化了系统结构、降低了系统成本、提高了系统稳定性。
2.芯片特点与参数上行串口（与集中器通信串口）通信速率：9600bps（默认）；可设置为115200bps（程序升级时使用）；上行串口通信规约：Q/GDW 376.2-2009《电力用户用电信息采集系统通信协议：集中器本地通信模块接口协议》；上行报文长度不大于250字节；下行载波通信规约：鼎信TCS081C载波通信协议；采用三相工作方式，提供准确的节点相位信息及信道特征信息；每相载波通信速率：50bps、100bps、600bps、1200bps；最大中继级别：15级。
温度适用范围(工业级标准) －40℃～＋85℃。
3.芯片框图芯片框图4.路由中芯片外围模块典型电路：路由中芯片外围模块由以下六个部分构成：A．上行接口电路：包括集中器串口信号、复位信号的ESD保护及电平匹配；B．电源电路：由12V、5V、3.3V电源系统构成；C．路由芯片电路：包括路由芯片的复位、供电电路；D．Flash存储器电路：由MX25L6406E及外围电路构成；E．载波通信电路：载波通信接收发送电路；图1 路由模块电路框图 5.引脚定义5.1.芯片引脚图图2 芯片引脚图37. NC 悬空管脚，禁止上拉（4）38. VDD 3.3V 电源（2）39. OSC1 晶体振荡输入（9）40. OSC2 晶体振荡输出（9）41. VSS 电源地42. NC 悬空管脚，禁止上拉（4）43. CGLJC 第3相过零检测（10）44. BGLJC 第2相过零检测（10）45. AGLJC 第1相过零检测（10）46. NC 悬空管脚，禁止上拉（4）47. NC 悬空管脚，禁止上拉（4）48. NC 悬空管脚，禁止上拉（4）49. ASSCOUT 载波调制信号第1相输出（11）50. BSSCOUT 载波调制信号第2相输出（11）51. CSSCOUT 载波调制信号第3相输出（11）52. LED-RXD 接收指示灯输出，高电平有效（12）53. LED-TXD 发送指示灯输出，高电平有效（12）54. NC 悬空管脚，禁止上拉（4）55. NC 悬空管脚，禁止上拉（4）56. VCAP CPU 逻辑滤波电容连接，需要在引脚上使用低ESR （< 5∧）电容，以稳定稳压器的输出电压。
青岛鼎信载波芯片应用说明文件编号：保密等级：版本编号：青岛鼎信通讯有限公司发布目 录1 适用范围 (1)2 定义和缩略语 (1)2.1 低压集中器 (1)2.2 载波节点 (1)2.3 上位机 (1)2.4 抄控器 (1)2.5 集中器载波通信地址 (1)2.6 载波节点号 (1)2.7 信号品质 (1)2.8 相别 (1)2.9 主节点 (1)2.10 从节点 (1)2.11 TCC081C (1)2.12 TCC082C (1)2.13 TCS081C (1)3 应用示意图 (1)4 必备设备 (3)5 具体应用 (3)5.1 上位机与主节点 (3)5.2 主节点、从节点与电力线 (3)5.3 从节点中的TCC081C与设备MCU (3)5.3.1 复位 (4)5.3.2 上电读表号 (4)5.3.3 正常通讯 (5)1 适用范围本协议用于简要描述青岛鼎信低压电力线载波通信芯片如何搭建系统。
本文档在细节和宏观上介绍系统的应用，让使用者初步了解芯片的使用。
建议结合《TCS081C数据手册》、《TCC081C数据手册》、《TCC081C应用笔记》及《国网单相载波模块使用说明书》等资料阅读。
2 定义和缩略语2.1 低压集中器采收集各载波节点的数据，并进行处理存储，同时能和主站计算机或手持单元进行数据交换的设备，简称集中器。
2.2 载波节点通指载波表或总线转载波采集器。
载波节点的物理地址，6字节长。
2.3 上位机可以是上位机软件或者带有上位机功能的设备（如掌上电脑、集中器和智能显示终端等。
2.4 抄控器指在本地能够直接与载波节点交换数据的便携式设备。
该设备通常用于设备检测、现场调试或者电量补抄，物理地址00 00 00 00 00 CAH（101）。
2.5 集中器载波通信地址集中器载波模块的物理地址，6字节长。
2.6 载波节点号载波节点的物理地址，6字节长。
2.7 信号品质节点对载波信号解调正确率进行线性分级，取值范围1—15。
TCS081鼎信电力线载波芯片通信协议TCS081鼎信电力线载波芯片应用层通信协议版本：1.3日期：2019年1月15日TOPSCOMM 青岛鼎信通讯有限公司目录目录............................................................................ .............................................................................. . (2)1 适用范围............................................................................ .. (3)2 定义和缩略语............................................................................ (3)3 应用层简介............................................................................ . (3)4 应用层格式............................................................................ . (3)4.1 字节格式............................................................................ .. (3)4.2 基本帧格式............................................................................ . (4)4.3 前导符............................................................................ .. (4)4.4 帧长度............................................................................ .. (4)4.5 特征域............................................................................ .. (4)4.6 地址域............................................................................ .. (5)4.7 控制域............................................................................ .. (6)4.8 数据域............................................................................ .. (7)4.9 校验域............................................................................ .. (8)4.10 结束符............................................................................ (11)附录A ：载波网络控制命令帧举例............................................................................ .. (12)1 .设置地址............................................................................ (12)2 .读取地址............................................................................ (12)3 .读取从第M 节点开始的N 个侦听到的节点信息 (13)4 使能主节点检测相邻主节点信道通信状态 (13)5 .节点主动上报使能............................................................................ .. (14)6 .广播召读漏抄节点地址............................................................................ (14)7 .测试载波控制器功率............................................................................ . (15)8 .测试载波设备功率............................................................................ .. (15)9 . 获取厂商代码和版本信息............................................................................ (16)10 .获取主节点版本信息............................................................................ .. (16)11 .载波通信错误应答............................................................................ . (17)12 .命令状态应答............................................................................ .. (17)附录B ：数据域命令举例............................................................................ (18)1 .读数据............................................................................ . (18)附录C ：中继报文举例............................................................................ . (20)1 .中继节点转发行为描述............................................................................ (20)2 .地址域缩位算法举例............................................................................ . (20)3 .中继转发流程............................................................................ . (20)附录D ：传输控制流程............................................................................ . (22)1 .抄读延时控制............................................................................ . (22)2 .直接抄读学习流程............................................................................ .. (22)3 .中继抄读学习流程............................................................................ .. (22)4 .抄表流程............................................................................ (22)1. 适用范围本协议用于描述TCS081型青岛鼎信低压电力线载波通信芯片异步串行通信接口。

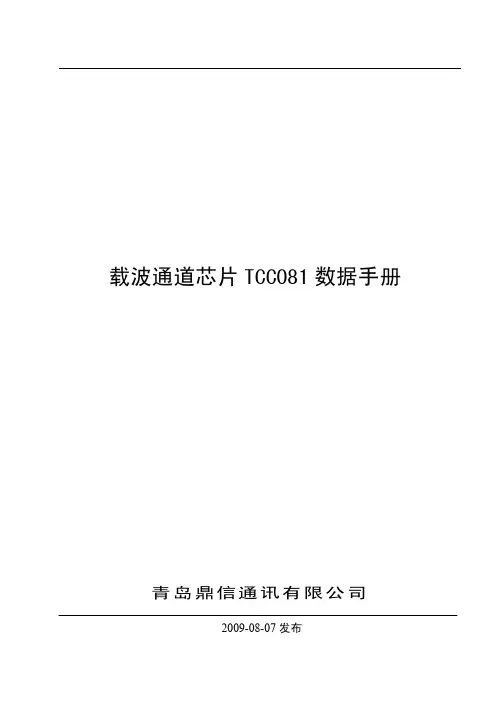

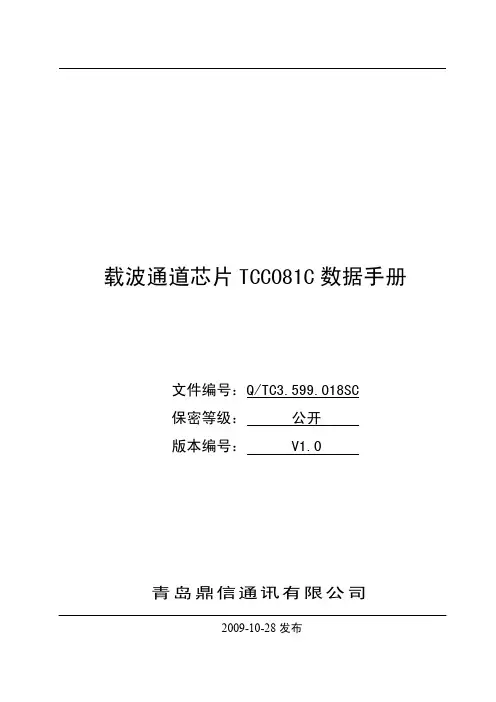

青岛鼎信通讯有限公司载波通道芯片TCC081C数据手册目录1 概述 (2)2 芯片特点 (2)3 芯片方框图 (2)4 引脚定义 (3)4.1 芯片引脚图 (3)4.2 引脚定义 (3)5 芯片电气参数 (4)5.1 工作电压范围 (4)5.2 直流电气参数 (4)5.3 交流电气参数 (5)6 芯片封装图 (6)7 注意事项 (7)载波通道芯片TCC081C数据手册1 概述青岛鼎信通讯有限公司根据目前国内载波抄表市场需求，结合电网特点研发出专门应用于电力线通信介质的载波通信系统。
其核心技术利用正交码进行数据扩展频谱传输，使用电力线过零分时段得到最利于传输的3.3ms微分时段同步传输，比单纯使用扩频方式的系统通信能力和稳定性有很大提高；内置DSP数字信号处理模块保证载波通信计算需求，使用AD采样方式进行扩频计算，其抗干扰能力大大增加。
TCC081C芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，具备通信中继能力，可自动实现载波节点侦听、主动上报等网络功能。
TCC081C芯片的应用主要集中在自动读表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。
TCC081C芯片进行鼎信规约的电力载波信号和标准DL/T645-1997/2007协议的串口信号之间的转换，支持数据透明传输模式；串口可以连接电表节点和电量显示模块，完成物理层、数据链路层、网络层、传输层四层网络功能。
2 芯片特点采用扩频通信技术；微分50Hz交流电时段，选择最有利于传输的时段通信；高性能数字信号处理技术；BFSK调制；高效的帧中继转发机制，支持16级中继级别；可编程的网络地址、地址过滤、提供有效的本地访问数据；接收信号强度权重参数指示，为中继搜索算法提供支持，提高通信系统稳定性；提供准确的节点相位信息及信道特征信息；单节点管理；每相载波通信速率50bps、100bps、600bps、1200bps；支持串口通信速率1200bps、2400bps、4800bps、9600bps；支持DLT645-1997/2007、透明传输模式；单、三相工作模式硬件配置；上电自动读取从节点地址；登录未知表号电能表的表号；事件快速上报功能；采用5V电源供电；温度适用范围(工业级标准) －40℃～＋85℃。

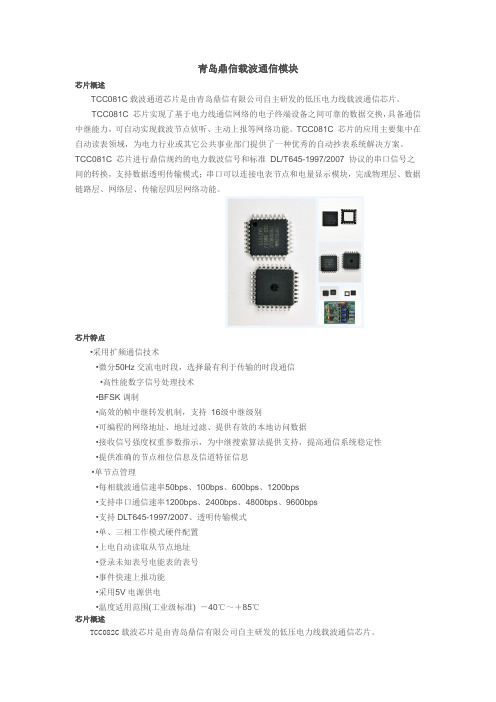

青岛鼎信载波通信模块芯片概述TCC081C载波通道芯片是由青岛鼎信有限公司自主研发的低压电力线载波通信芯片。
TCC081C 芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，具备通信中继能力，可自动实现载波节点侦听、主动上报等网络功能。
TCC081C 芯片的应用主要集中在自动读表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。
TCC081C 芯片进行鼎信规约的电力载波信号和标准DL/T645-1997/2007 协议的串口信号之间的转换，支持数据透明传输模式；串口可以连接电表节点和电量显示模块，完成物理层、数据链路层、网络层、传输层四层网络功能。
芯片特点•采用扩频通信技术•微分50Hz交流电时段，选择最有利于传输的时段通信•高性能数字信号处理技术•BFSK调制•高效的帧中继转发机制，支持16级中继级别•可编程的网络地址、地址过滤、提供有效的本地访问数据•接收信号强度权重参数指示，为中继搜索算法提供支持，提高通信系统稳定性•提供准确的节点相位信息及信道特征信息•单节点管理•每相载波通信速率50bps、100bps、600bps、1200bps•支持串口通信速率1200bps、2400bps、4800bps、9600bps•支持DLT645-1997/2007、透明传输模式•单、三相工作模式硬件配置•上电自动读取从节点地址•登录未知表号电能表的表号•事件快速上报功能•采用5V电源供电•温度适用范围(工业级标准) －40℃～＋85℃芯片概述TCC082C载波芯片是由青岛鼎信有限公司自主研发的低压电力线载波通信芯片。
TCC082C 芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，具备通信中继能力，可自动实现载波节点侦听、主动上报等网络功能。
TCC082C 芯片的应用主要集中在自动读表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。
实用标准文档公开Q/DX 青岛鼎信通讯有限公司技术文档376_1主站B/S系统操作手册V1.02013 - 11- 11发布2013 - 11- 11实施目录目录 (2)1 概述 (3)1.1 安装配置 (3)1.2 系统配置文件 (3)1.3 登陆 (3)1.4 系统桌面 (4)1.5 系统主要功能模块 (4)2 具体功能与使用方法 (6)2.1 系统管理 (6)2.1.1 单位管理 (7)2.1.2 用户管理 (9)2.1.3 权限管理 (11)2.1.4 角色管理 (13)2.1.5 编码管理 (14)2.1.6 模块管理 (16)2.1.7 系统参数管理 (18)2.2 运行维护 (20)2.2.1 档案管理 (20)2.2.2 系统日志 (31)2.2.3 集中器参数管理 (33)2.3 数据采集 (38)2.3.1 采集任务管理 (38)2.3.2 采集结果分析 (43)2.3.3 实时召测 (44)2.4 综合运用 (47)2.4.1 远程跳合闸 (47)2.4.2 线损分析 (50)2.5 统计查询 (52)2.5.1 电表日冻结数据 (53)2.5.2 负荷曲线数据 (56)2.5.3 用电量分析 (57)2.5.4 实时数据 (61)2.6 快捷菜单 (63)2.6.1 快捷菜单定义 (64)2.6.2 修改密码 (65)2.6.3 退出 (65)1概述376.1远程抄表系统（简称376.1主站）利用现代通信技术，对远程电表、集中器等终端设备进行数据读写，实现电能数据的抄读和终端设备的控制。
B/S版的远程抄表系统主要程序安装部署在服务器上，客户端为internet浏览器，不需要安装程序，界面美观、简单易用、升级维护方便。
1.1安装配置操作系统：window xp/server2003/server2008/win7等数据库：sqlserver 2008 r2兼容浏览器:IE8/IE9/火狐/谷歌等，在IE8上效果较好。

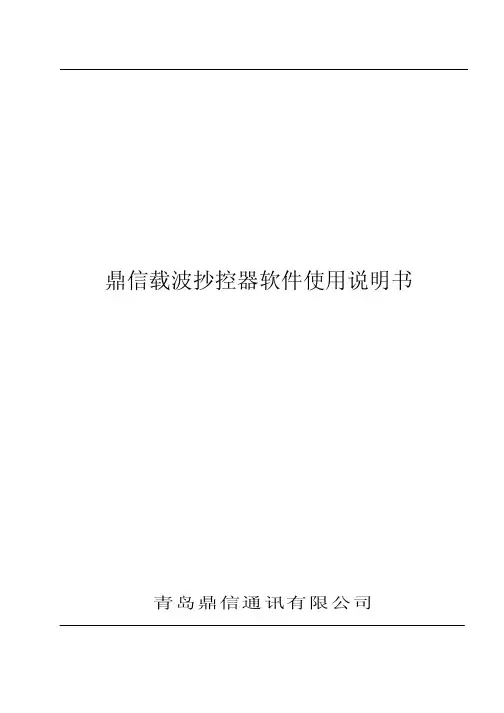

鼎信载波抄控器软件使用说明书 青岛鼎信通讯有限公司鼎信载波抄控器软件使用说明书目录1 所需设备： (2)2 软件操作界面： (2)3 测试流程 (2)3.1 打开串口 (2)3.2 输入表号 (2)3.3 编辑方案 (2)3.4 选择方案 (2)3.5 选择命令 (2)3.6 命令执行 (3)3.7 查看数据显示 (3)4 具体使用步骤与方法 (3)4.1 菜单栏与工具栏 (3)4.2 命令 (12)4.3 数据显示窗口 (13)鼎信载波抄控器软件使用说明书1 所需设备：电源线、抄控器、载波表、串口线、电脑。
2 软件操作界面：将上述设备连接好之后，用鼠标双击TcDebugger.exe文件，进入测试软件主界面。
如图所示：图1注：第一次使用本测试软件，需按照测试软件目录下ocx文件夹中的手动注册ActiveX控件.txt文件中的说明，注册本软件。
3 测试流程3.1 打开串口通过串口配置，打开串口。
3.2 输入表号在表号框中输入需要表号，回车添加到表号栏中。
3.3 编辑方案在方案配置中将需要的命令编辑为方案。
3.4 选择方案选择需要的方案。
3.5 选择命令在本次方案中选择需要的执行的命令。
3.6 命令执行点击开始通信即开始抄读命令。
3.7 查看数据显示在数据显示区查看通信状况及结果。
4 具体使用步骤与方法4.1 菜单栏与工具栏界面最上方为菜单栏：菜单栏下方为工具栏，如下图：下面对菜单栏及工具栏中的各项内容做详细的介绍：4.1.1 【参数设置】点击【参数设置】显示，此处各设置命令对整个系统起作用。
4.1.1.1 【电表参数】点击【电表参数】，弹出电表参数对话框：图2用户根据需要填写，点击【确认】、【取消】即设置、退出。
4.1.1.2 【单表多表通信设置】点击【单表多表通信设置】弹出对话框：图3根据需要选择，点击【确认】、【取消】即设置、退出。
此项命令用于生产用软件。
4.1.1.3 【单相三相发送】点击【单相三相发送】，，点击即可选择。
青岛鼎信通讯有限公司载波通道芯片TCS081C数据手册目录1 概述 (2)2 芯片特点 (2)3 芯片方框图 (2)4 引脚定义 (3)4.1 芯片引脚图 (3)4.2 引脚定义 (3)5 芯片电气参数 (4)5.1 工作电压范围 (4)5.2 额定直流电气指标 (4)5.3 交流电气指标 (5)6 芯片封装图 (6)7 注意事项 (7)载波通道芯片TCS081C数据手册1 概述青岛鼎信通讯有限公司根据目前国内载波抄表市场需求，结合电网特点研发出专门应用于电力线通信介质的载波通信系统。
其核心技术利用正交码进行数据扩展频谱传输，使用电力线过零分时段得到最利于传输的3.3ms微分时段同步传输，比单纯使用扩频方式的系统通信能力和稳定性都有很大提高；内置DSP数字信号处理模块保证载波通信计算需求，使用AD采样方式进行扩频计算，其抗干扰能力大大增加。
TCS081C芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，数据链路层采用高级数据链路控制协议（HDLC），应用层通信协议兼容于DL/T645-1997/2007规范并对其进行了专门优化,可以与遵守DL/T645-1997/2007规约的载波电能表建立可靠的数据连接，在实现主站的载波通信功能的同时也简化了系统结构、降低了系统成本、提高了系统稳定性。
TCS081C 芯片进行鼎信规约的电力载波信号和标准的DL/T645-1997/2007协议的串口信号之间的转换。
2 芯片特点采用扩频通信技术；软件相关器和匹配滤波器；微分50Hz交流电源时段，选择最有利于传输的时段通讯；高性能数字信号处理技术；BFSK调制、半双工通信；高效的帧中继转发机制，支持中继深度可达16级；可编程的网络地址、地址过滤；接收信号强度权重参数指示，为中继搜索算法提供支持，提高通信系统稳定性；提供准确的节点相位信息及信道特征信息；每相载波通信速率50bps、100bps、600bps、1200bps；串口通信速率9600bps、14400bps、19200bps、28800bps、38400bps、56000bps、57600bps、115200bps；单、三相工作模式硬件配置；自动登录电能表、中断事件上报；温度适用范围(工业级标准) －40℃～＋85℃。
青岛鼎信通讯有限公司载波通道芯片TCC082C数据手册目录1 概述 (2)2 芯片特点 (2)3 芯片方框图 (2)4 引脚定义 (3)4.1 芯片引脚图 (3)4.2 引脚定义 (3)5 芯片电气参数 (4)5.1 工作电压范围 (4)5.2 直流电气参数 (4)5.3 交流电气参数 (5)6 芯片封装图 (6)7 注意事项 (7)载波通道芯片TCC082C数据手册1 概述青岛鼎信通讯有限公司根据目前国内载波抄表市场需求，结合电网特点研发出专门应用于电力线通信介质的载波通信系统。
其核心技术利用正交码进行数据扩展频谱传输，使用电力线过零分时段得到最利于传输的3.3ms微分时段同步传输，比单纯使用扩频方式的系统通信能力和稳定性有很大提高；内置DSP数字信号处理模块保证载波通信计算需求，使用AD采样方式进行扩频计算，其抗干扰能力大大增加。
TCC082C芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，具备通信中继能力，可自动实现载波节点侦听、主动上报等网络功能。
TCC082C芯片的应用主要集中在自动读表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。
TCC082C芯片进行鼎信规约的电力载波信号和标准DL/T645-1997/2007协议的串口信号之间的转换；串口可以连接电表节点和电量显示模块，完成物理层、数据链路层、网络层、传输层四层网络功能。
2 芯片特点采用扩频通信技术；软件相关器和匹配滤波器；微分50Hz交流电源时段，选择最有利于传输的时段通信；高性能数字信号处理技术；BFSK调制；每相载波通信速率支持50bps、100bps、600bps、1200bps；串口通信速率支持1200bps、2400bps、4800bps、9600bps；为提高通信速率，建议使用9600bps。
支持数据透明传输模式、DL/T645-1997/2007封装传输模式；高效的帧中继转发机制，支持16级中继级别；可编程的网络地址、地址过滤、提供有效的本地访问数据；接收信号强度权重参数指示，为中继搜索算法提供支持，提高通信系统稳定性；提供准确的节点相位信息及信道特征信息；支持一（采集器）对多（串口子节点）通信，最多可管理32个子节点无地址模式；任一子节点地址作为中继地址；芯片管脚配置单、三相工作模式；采用5V电源供电；温度适用范围(工业级标准) －40℃～＋85℃。
福星晓程
载波芯片型号：CEP2002EX
载波中心频率：120kHz
载波频率范围：120±7.5kHz
调制方式：BPSK
载波通信速率：500bps
青岛东软
载波芯片型号:PLCI36G-III-E
载波中心频率:270kHz
载波频率范围:270kHz±15kHz
调制方式:BFSK
载波通信速率:330bps
青岛鼎信
载波芯片型号：TCC081C
载波中心频率421KHz；
载波频率范围401～441KHz；
调制方式：BFSK调制；
载波通信速率：50/1200bps
瑞斯康
载波芯片型号：Rise3401
载波中心频率：132kHz
载波频率范围：129kHz—135kHz
调制方式：BPSK
载波通信速率：5400 bps
力合微
载波芯片型号：LME2980
载波中心频率：390khz
载波频率范围：414khz～366khz
调制方式: OFDM
载波通信速率：800bps
弥亚微
载波芯片型号：MI200E
载波中心频率：76.8kHz
载波频率范围：60.8kHz-92.8kHz 调制方式：QPSK
载波通信速率：1600bps。
能源控制器Ⅰ型使用说明书青岛东软载波科技股份有限公司能源控制器类型标识代码分类说明NC X X X X-XXXX 能源控制器场景远程通信本地通信总线通信产品代号NC-能源控制器1-公变2-专变1-4G2-5G0-无1-HPLC2-微功率无线3-双模1-RS-4852-M-bus3-CAN由不大于8位的英文字母和数字组成。
英文字母可由生产企业名称拼音简称表示，数字代表产品设计序号能源控制器的功能模块类型标识代码分类见下表。
功能模块类型标识代码分类说明G X X X X-XXXX功能模块功能模块类型功能模块类型属性接口数量温度级别产品代号G-功能模块K-控制模块X-遥信模块B-本地通信模块Y-远程通信模块M-模拟量采集模块T-其他功能模块类型无补充属性，则为X；本地通信模块：Z-窄带电力线载波H-HPLCJ-微功率无线S-双模通信模块(载波&无线)M-MBUS通信模块R-RS485通信模块C-CAN通信模块T-其它信道远程通信模块：2-无线公网2G3-无线公网3G4-无线公网4G5-无线公网5GA-230MHz专网L-以太网有线网络N-公共交换电话网F-光纤有线网络T-其他信道多功能组合模块类型属性定义为：Z。
对外物理接口数量：1~9-1~9路物理接口1-C12-C23-C34-Cx由不大于8位的英文字母和数字组成，必须包含版本信息。
英文字母可由生产企业名称拼音简称表示，数字代表产品设计序号尊敬的用户：首先衷心感谢您选择青岛东软载波科技股份有限公司的产品。
青岛东软载波科技股份有限公司成立于1993年6月，2011年2月在创业板上市，现已形成以智能制造为基础，芯片设计为源头，能源互联网与智能化应用两翼齐飞的产业布局。
公司发展战略是以集成电路设计为基础，开展以融合通信为平台的技术研发；布局“芯片、软件（模组）、终端、系统、信息服务”产业链，聚焦能源互联网、智能化应用这两个战略新兴领域，打造国际一流企业。
实用标准文档公开Q/DX 青岛鼎信通讯有限公司技术文档376_1主站B/S系统操作手册V1.02013 - 11- 11发布2013 - 11- 11实施目录目录 (2)1 概述 (3)1.1 安装配置 (3)1.2 系统配置文件 (3)1.3 登陆 (3)1.4 系统桌面 (4)1.5 系统主要功能模块 (4)2 具体功能与使用方法 (6)2.1 系统管理 (6)2.1.1 单位管理 (7)2.1.2 用户管理 (9)2.1.3 权限管理 (11)2.1.4 角色管理 (13)2.1.5 编码管理 (14)2.1.6 模块管理 (16)2.1.7 系统参数管理 (18)2.2 运行维护 (20)2.2.1 档案管理 (20)2.2.2 系统日志 (31)2.2.3 集中器参数管理 (33)2.3 数据采集 (38)2.3.1 采集任务管理 (38)2.3.2 采集结果分析 (43)2.3.3 实时召测 (44)2.4 综合运用 (47)2.4.1 远程跳合闸 (47)2.4.2 线损分析 (50)2.5 统计查询 (52)2.5.1 电表日冻结数据 (53)2.5.2 负荷曲线数据 (56)2.5.3 用电量分析 (57)2.5.4 实时数据 (61)2.6 快捷菜单 (63)2.6.1 快捷菜单定义 (64)2.6.2 修改密码 (65)2.6.3 退出 (65)1概述376.1远程抄表系统（简称376.1主站）利用现代通信技术，对远程电表、集中器等终端设备进行数据读写，实现电能数据的抄读和终端设备的控制。
B/S版的远程抄表系统主要程序安装部署在服务器上，客户端为internet浏览器，不需要安装程序，界面美观、简单易用、升级维护方便。
1.1安装配置操作系统：window xp/server2003/server2008/win7等数据库：sqlserver 2008 r2兼容浏览器:IE8/IE9/火狐/谷歌等，在IE8上效果较好。
1目 录CONTENTS02 06 08 12 15 19 24 28 32 34 38 41 43 4649 56公司简介.......................................................................................................................................................................................................... 频谱分析仪SSA5000A 系列频谱分析仪................................................................................................................................................................... SSA3000X-R 系列实时频谱分析仪.................................................................................................................................................... SSA3000X PLUS 系列频谱分析仪..................................................................................................................................................... SHA850A 系列手持频谱分析仪.......................................................................................................................................................... 频谱&矢量网络分析仪SVA1000X 系列频谱&矢量网络分析仪........................................................................................................................................ 矢量网络分析仪SNA6000A 系列矢量网络分析仪....................................................................................................................................................... SNA5000A 系列矢量网络分析仪....................................................................................................................................................... SNA5000X 系列矢量网络分析仪....................................................................................................................................................... SHN900A 系列手持矢量网络分析仪.............................................................................................................................................. 射频/微波信号发生器SSG6000A 系列微波信号发生器....................................................................................................................................................... SSG5000A 系列微波信号发生器....................................................................................................................................................... SSG5000X 系列射频模拟/矢量信号发生器............................................................................................................................. SSG3000X 系列射频信号发生器....................................................................................................................................................... 探头及附件 其他探头及配件........................................................................................................................................................................................... 售后承诺........................................................................................................................................................................................................... 2通用电子测试测量仪器领域的行业领军企业公司战略Every Bench. Every Engineer. Every Day.深圳市鼎阳科技股份有限公司（简称“鼎阳科技”，股票代码：688112）是通用电子测试测量仪器领域的行业领军企业，A 股上市公司。
青岛鼎信通讯有限公司
载波通道芯片TCS081C数据手册
目录
1 概述 (2)
2 芯片特点 (2)
3 芯片方框图 (2)
4 引脚定义 (3)
4.1 芯片引脚图 (3)
4.2 引脚定义 (3)
5 芯片电气参数 (4)
5.1 工作电压范围 (4)
5.2 额定直流电气指标 (4)
5.3 交流电气指标 (5)
6 芯片封装图 (6)
7 注意事项 (7)
载波通道芯片TCS081C数据手册
1 概述
青岛鼎信通讯有限公司根据目前国内载波抄表市场需求，结合电网特点研发出专门应用于电力线通信介质的载波通信系统。
其核心技术利用正交码进行数据扩展频谱传输，使用电力线过零分时段得到最利于传输的3.3ms微分时段同步传输，比单纯使用扩频方式的系统通信能力和稳定性都有很大提高；内置DSP数字信号处理模块保证载波通信计算需求，使用AD采样方式进行扩频计算，其抗干扰能力大大增加。
TCS081C芯片实现了基于电力线通信网络的电子终端设备之间可靠的数据交换，数据链路层采用高级数据链路控制协议（HDLC），应用层通信协议兼容于DL/T645-1997/2007规范并对其进行了专门优化,可以与遵守DL/T645-1997/2007规约的载波电能表建立可靠的数据连接，在实现主站的载波通信功能的同时也简化了系统结构、降低了系统成本、提高了系统稳定性。
TCS081C 芯片进行鼎信规约的电力载波信号和标准的DL/T645-1997/2007协议的串口信号之间的转换。
2 芯片特点
采用扩频通信技术；
软件相关器和匹配滤波器；
微分50Hz交流电源时段，选择最有利于传输的时段通讯；
高性能数字信号处理技术；
BFSK调制、半双工通信；
高效的帧中继转发机制，支持中继深度可达16级；
可编程的网络地址、地址过滤；
接收信号强度权重参数指示，为中继搜索算法提供支持，提高通信系统稳定性；
提供准确的节点相位信息及信道特征信息；
每相载波通信速率50bps、100bps、600bps、1200bps；
串口通信速率9600bps、14400bps、19200bps、28800bps、38400bps、56000bps、57600bps、115200bps；
单、三相工作模式硬件配置；
自动登录电能表、中断事件上报；
温度适用范围(工业级标准) －40℃～＋85℃。
3 芯片方框图
图1 芯片方框图
4 引脚定义 4.1 芯片引脚图
N C
S S C A O U T
S S C B O U T
T X D
R X D
S S C C O U T
RTS
LED2LED1T/S Vss Vdd NC TZC S S C C I N
T Z A
S S C B I N
S S C A I N
A V d d
A V s s
L E D 3
L E D 0
AVdd AVss Vss TEST XTAL EXTAL CID R E S E
T
P W M M i x
图2 芯片引脚图
4.2 引脚定义
注一：为了避免芯片损坏，建议用户设计时把所有的NC 悬空管脚对地接10K 电阻。
5 芯片电气参数
5.1 工作电压范围
芯片工作电压范围：5V ±5%。
5.2 额定直流电气指标
5.3 交流电气指标
注2：复位管脚请求的最窄脉冲宽度,更窄的脉冲不能保证覆盖内部电源的复位请求。
注3：当任意复位开始时,内部电路驱动复位管脚保持大约34个总线周期的低电平, 注4：时钟能够在20%VDD～80%VDD下显示，温度范围-40℃～125℃。
图3 复位时序
6 芯片封装图
LQFP32 LEAD,0.8 PITCH(7×7×1.4)
图8 TCC081芯片封装图
注意事项：
1.单位：mm。
2.尺寸标注与误差说明依据ASME Y14.5-1994文件。
3.数据A、B、D基于H平面测量。
4.尺寸标注基于C平面测量。
5.尺寸不包含挡板突出。
允许范围内的挡板突出不能造成引线宽度超过最大尺寸，其误差应不超过0.08mm。
挡板不能位于最小半径上或者底座上。
突出与邻近的引线或者突出之间的最小间隙为0.07mm。
6.尺寸不包含铸造突出。
每边可允许的铸造突出为0.25mm。
尺寸标注数据是包含铸造错位的塑料壳体尺寸大小的最大值。
7.芯片每个角的精确形状是可选择的。
8.这些尺寸适用于末端宽度在0.1mm到0.25mm之间的引线的平面部分。
7 注意事项
请勿用手直接接触芯片本体，注意防静电措施。
版本历史。
