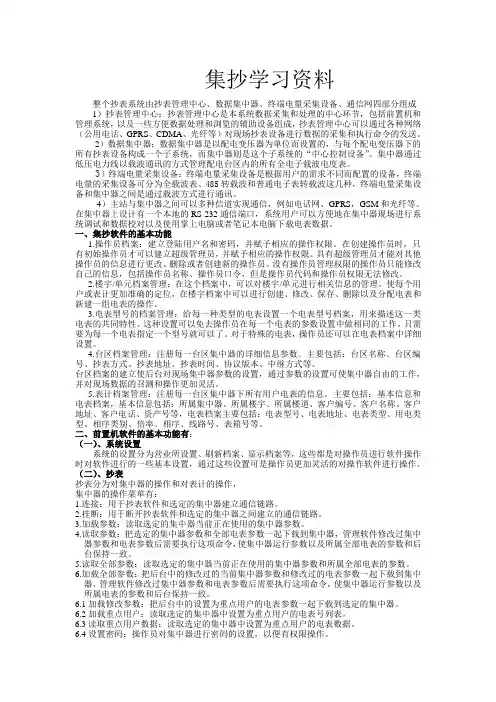

集抄学习资料整个抄表系统由抄表管理中心、数据集中器、终端电量采集设备、通信网四部分组成1)抄表管理中心:抄表管理中心是本系统数据采集和处理的中心环节,包括前置机和管理系统,以及一些方便数据处理和浏览的辅助设备组成,抄表管理中心可以通过各种网络(公用电话、GPRS、CDMA、光纤等)对现场抄表设备进行数据的采集和执行命令的发送。
2)数据集中器:数据集中器是以配电变压器为单位而设置的,与每个配电变压器下的所有抄表设备构成一个子系统,而集中器则是这个子系统的“中心控制设备”。
集中器通过低压电力线以载波通讯的方式管理配电台区内的所有全电子载波电度表。
3)终端电量采集设备:终端电量采集设备是根据用户的需求不同而配置的设备,终端电量的采集设备可分为全载波表、485转载波和普通电子表转载波这几种,终端电量采集设备和集中器之间是通过载波方式进行通讯。
4)主站与集中器之间可以多种信道实现通信,例如电话网、GPRS,GSM和光纤等。
在集中器上设计有一个本地的RS-232通信端口,系统用户可以方便地在集中器现场进行系统调试和数据校对以及使用掌上电脑或者笔记本电脑下载电表数据。
一、集抄软件的基本功能1.操作员档案:建立登陆用户名和密码,并赋予相应的操作权限。
在创建操作员时,只有初始操作员才可以建立超级管理员,并赋予相应的操作权限。
具有超级管理员才能对其他操作员的信息进行更改、删除或者创建新的操作员。
没有操作员管理权限的操作员只能修改自己的信息,包括操作员名称、操作员口令,但是操作员代码和操作员权限无法修改。
2.楼宇/单元档案管理:在这个档案中,可以对楼宇/单元进行相关信息的管理。
使每个用户或表计更加准确的定位,在楼宇档案中可以进行创建、修改、保存、删除以及分配电表和新建一组电表的操作。
3.电表型号的档案管理:给每一种类型的电表设置一个电表型号档案,用来描述这一类电表的共同特性。
这种设置可以免去操作员在每一个电表的参数设置中做相同的工作。
国网集抄系统培训资料1、国网集中器参数设置说明1.1 GPRS通讯相关参数参数F1:终端上行通信口通信参数参数F3:主站IP地址和端口参数F8:终端上行通信工作方式(以太专网或虚拟专网)参数F16:虚拟专网用户名、密码参数F85:终端行政区划码、地址1.2 国网集中器通讯登陆过程监控在参数正确、SIM卡良好、终端正常的情况下,终端仍然不能登陆主站的情况下,利用调试工具查看原始登陆过程记录,反馈给设计人员分析故障原因。
在主界面下,左右方向键同时按一下进入通讯模块相关菜单进入运行信息菜单终端菜单进入此模式后,通过本地串口可以监视到通讯模块的登陆过程,运行Windows自带的工具超级终端hypertrm.exe软件,新建个串口连接,串口配置如图。
参数F10:终端电能表/交流采样装置配置参数补充说明:(1)端口号定义端口号1、2分别对应形式规范中的物理端口RS485I、RS485II;端口号31为载波端口。
(2)用户大类号及用户小类号用户大类号定义如下:大型专变用户:0001中小型专变用户:0010低压三相一般工商业用户:0011低压单相一般工商业用户:0100居民用户:0101公用配变考核计量点:0110用户的大类就是上述的6类。
用户小类号用来确定用户使用的电表型号:三相智能电能表、三相本地费控智能电能表、单相本地费控智能电能表、单相远程费控智能电能表……等等。
F10中的用户大小类号是非常关键的参数,是国网规约中用来确定该表应该抄哪些电表数据项(针对DL/T-645 2007规约电表),详细文件见《重庆电表数据项配置表》和《吉林电表数据项配置表》。
参数F33:终端抄表运行参数重庆集中器增加参数F97:设置终端名称终端名称为10个中文字,参照中文信息;如果长度少于规约中要求长度,则在后续字节上补0H。
中文编码应符合GB2312或GB18030,低字节在前,高字节在后。
F98:设置系统运行标识码F99:终端抄表搜索持续时间最长持续时间设置不超过1440分钟(24小时)。
集中器使用手册集中器使用说明书一、概述 (3)二、执行标准 (3)三、系统特点 (3)四、主要技术指标 (4)4.1 基本参数 (4)4.2 硬件组成表 (5)4.3 软件构成表 (5)五、功能配置表 (6)六、工作原理 (7)6.1 工作原理简述 (7)6.2 硬件原理图 (8)6.3 软件流程图 (9)6.4现场拓扑图 (10)6.5系统架构图 (11)七、外观及端子说明 (12)7.1 安装尺寸图 (12)7.2 外观结构示意图 (13)7.3 接线图 (13)八、操作说明 (14)8.1 操作流程 (14)8.2 安装说明 (16)8.3 指示灯 (16)8.4 主站操作说明 (17)8.5 界面操作说明 (18)8.6 短信控制说明 (18)8.7 级联操作说明 (19)8.8 升级操作说明 (20)九、初始化 (21)9.1 集中器核心板程序烧写流程 (21)9.2 集中器功能测试流程 (43)9.3集中器常见故障处理 (47)十、维护 (49)十一、注意事项 (49)一、概述集中器是集抄系统中心管理设备负责主站命令的传送,抄表数据的存储,自动抄表任务的执行与事件的记录等功能。
二、执行标准《Q/GDW 374.2-2009电力用户用电信息采集系统技术规范:集中抄表终端技术规范》《Q/GDW 375.2-2009电力用户用电信息采集系统技术规范:集中器型式规范》《Q/GDW 376.1-2009电力用户用电信息采集系统技术规范:主站与采集终端通信协议》《Q/GDW 376.2-2009电力用户用电信息采集系统技术规范:集中器本地通信模块接口协议》三、系统特点◆工业级32位ARM9处理器和Linux嵌入式系统与嵌入式数据库技术。
◆同时支持无线、晓程、东软等本地模块的模块路由模式或集中器路由模式。
◆智能的集中器中继路由抄表算法(基于嵌入式数据库数据挖掘统计分析能力与速度),配主流厂家的芯片现场平均每户3到4秒的实时表码抄表速度与100%的实时抄到率。
YN-JZQ 集中器使用说明书重要提示重要提示::本使用说明说包含的所有内容均受版权法的保护,未经厦门宇能科技有限公司的书面授权,任何组织和个人不得以任何形式或手段对整个说明书或部分内容进行复制和转载。
目 录录第一章 产品简介 (1)1.1产品概述 ....................................................................................................................... 1 1.2规范性引用文件规范性引用文件:: ....................................................................................................... 1 1.3技术参数 ....................................................................................................................... 1 1.4 设备设备功能功能功能特点特点 .............................................................................................................. 1 第二章 安装设备 .. (2)2.1集中器安装集中器安装:: (3)2.1.1 集中器安装尺寸集中器安装尺寸:: ............................................................................................ 3 2.1.2 集中器端子接线图集中器端子接线图:: ........................................................................................ 4 2.1.3 指示灯 ................................................................................................................ 4 2.1.4 按键按键说明说明 ............................................................................................................ 4 2.1.5 接线说明 ............................................................................................................ 5 2.2供电电源 ....................................................................................................................... 5 第三章 配置终端 (5)3.1 设置集中器的网络通信参数 ...................................................................................... 5 3.2 设置集中器的带载数量 .............................................................................................. 6 运输和贮存 ................................................................................................................................ 6 保修期限 .................................................................................................................................... 6 设备安装 (6)第一章第一章 产品简介产品简介1.11.1、、产品概述产品概述YN-JZQ 型集中器为具有RS485或无线下行通信接口,能采集水表采集器的数据。
20集中抄表终端(集中器、采集器)装拆及验收标准化作业指导书(修订)D前言本标准化作业指导书是规范集中抄表终端(集中器、采集器)装拆标准化作业而制定。
制定本标准化作业指导书的目的是提高集中抄表终端(集中器、采集器)安装、更换、拆除工作质量,降低作业风险。
本标准化作业指导书由国家电网公司营销部提出并负责解释。
本标准化作业指导书参加起草单位:浙江省电力公司、冀北电力有限公司。
本标准化作业指导书主要起草人:李国平、王华文、杜蜀薇、杜新纲、葛得辉、彭楚宁、黄吉涛、徐淦荣、李熊、张鹏。
集中抄表终端(集中器、采集器)装拆标准化作业指导书1 范围本标准化作业指导书规定了集中抄表终端(集中器、采集器)装拆的作业前准备工作、工作流程图、工作程序与作业规范、报告和记录等。
本标准化作业指导书适用于集中抄表终端(集中器、采集器)的现场安装、拆除、更换作业。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 50169 电气装置安装工程接地装置施工及验收规范CECS 89 建筑与建筑群综合布线系统工程施工及验收规范DL/T 825 电能计量装置安装接线规则DL/T 645 多功能电能表通信协议Q/GDW 373 电力用户用电信息采集系统功能规范Q/GDW 374.2 电力用户用电信息采集系统技术规范第二部分:集中抄表终端技术规范Q/GDW 380.3 电力用户用电信息采集系统管理规范第三部分:采集终端建设管理规范Q/GDW 380.6 电力用户用电信息采集系统管理规范第六部分:采集终端运行管理规范Q/GDW 380.7 电力用户用电信息采集系统管理规范第七部分:采集终端验收管理规范国家电网安监[2009]664号国家电网公司电力安全工作规程(变电部分)国家电网安监﹝2009﹞664 号国家电网公司电力安全工作规程(线路部分)国家电网营销〔2011〕237 号关于印发《营销业扩报装工作全过程人身事故十二条措施(试行)》、《营销业扩报装工作全过程安全危险点辨识与预控手册(试行)》的通知3 术语和定义3.1集中抄表终端集中抄表终端(以下简称“终端”)是对低压用户用电信息进行采集的设备,包括集中器、采集器。

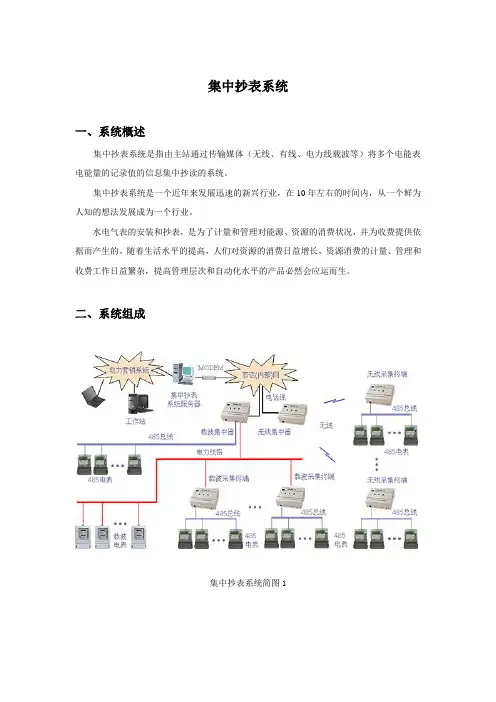

集中抄表系统一、系统概述集中抄表系统是指由主站通过传输媒体(无线、有线、电力线载波等)将多个电能表电能量的记录值的信息集中抄读的系统。
集中抄表系统是一个近年来发展迅速的新兴行业,在10年左右的时间内,从一个鲜为人知的想法发展成为一个行业。
水电气表的安装和抄表,是为了计量和管理对能源、资源的消费状况,并为收费提供依据而产生的。
随着生活水平的提高,人们对资源的消费日益增长,资源消费的计量、管理和收费工作日益繁杂,提高管理层次和自动化水平的产品必然会应运而生。
二、系统组成集中抄表系统简图1集中抄表系统简图21、抄表管理中心第一层(上层):由抄表管理中心内的抄表管理计算机和后台软件组成,是抄表管理人员与本系统直接对话和交流的部分。
负责将数据集中器传输上来的用户电量信息汇总、整理后加以处理,提供给收费系统、用电管理系统使用。
2、集中控制器第二层(中间层):集中控制器位于380V配电变压器附近,是整个系统的中心层。
●向上通过公用电话线或GSM数据通道与抄表管理单元通讯,完成:接收抄表管理单元的指令,自动完成抄录电表数据和控制用户供电分合的工作;将从采集终端(或载波电表)采集得来的电量数据按照约定的规则传输到抄表管理单元。
●向下通过电力线载波数据通讯方式与采集终端(或载波电表)通讯,完成:定时抄录采集终端(或载波电表)采集到的用户电量数据,并根据设置,自动将某一时刻的数据另外保存,作为向用户收费的依据;向采集终端(或载波电表)发送用户供电分合指令,完成对恶意欠费用户的远程惩罚性断电工作。
3、采集终端(或载波电表)第三层(下层):这一层位于用户端,直接采集用户电量数据,通过电力线载波数据通讯方式向上传输给集中控制器。
三、集中控制器主要技术指标1. 采用直序扩频,半双工异步调制解调器2. 扩频序列长度:15位3. 台区供电半径: 2000m4. 载波中心频率:120kHz5. 扩频带宽:15kHz6. 信号接收灵敏度:500μVRMS7. 电力载波传输速率:500bps,集中器与主站通讯速率:9600bps8. 集中器功耗:≤5W/10VA9. 工作电源:50Hz,220V±20%(三相四线)10. 极限工作温度范围:-40℃~+85℃,相对湿度:≤85%11. 掉电数据保存有效期:10年12. 抄表数量:标准配置≤1024只四、载波电能表技术指标1. 参比电压:220V,3× 220V/380V2. 参比频率:50HZ3. 整机功耗:静态≤0.5W,发射《2W4. 环境条件:标准工作温度为-25℃-+55℃极限工作温度为-40℃-+60℃相对湿度范围:RH10%-85%5. 通信传输距离:电力主干线500m(不加中继时)6. 自动中继深度:4级7. 掉电数据保存有效期:10年8. 数据传输速率:500b/s9. 中心工作频率:120kHz五、关于载波电能表的介绍1、DDSI249单相电子式载波电能表●计量功能ADE7755精确测量正负有功电能电能计量线性好、动态工作范围宽断电后,所有存储数据不丢失,能保持10年以上●电力载波通信通讯功能用于电能表参数及电表底码的抄读可进行电能表继电器的操作(可选)通信速率:500bps通信距离:500m(每两个接点之间)具有4级载波中继功能、扩展通讯距离2、DTSI256三相四线电子式载波电能表计量功能ATT7030精确测量正负有功电能电能计量线性好、动态工作范围宽断电后,所有存储数据不丢失,能保持10年以上●电力载波通讯功能载波耦合信道为C相和N线通信速率:500bps编程内容包括电能表地址及电表底码自动抄表系统可以抄读当前底码、标准转数通信距离:500m(每两个接点之间)具有4级载波中继功能、扩展通讯距离通信规约:单费率协议载波信道通讯规约●显示功能说明采用LCD液晶汉字显示器,显示器寿命至少10年显示器在-20℃…+55℃的宽温范围内能清晰显示电能量底码显示位数为6位整数,2位小数具有循环显示模式,循显周期约5秒显示内容包括:电表表号、电表常数、当前总电量等3、DDSIF256单相电子式载波多费率电能表●计量功能精确计量有功电能,反向电能单独计量;同时反向脉冲有单独指示灯。
青岛东软载波抄表系统相位检测实现及使用说明1. 目标实现准确判断及提取载波抄表系统中使用单相电(若使用三相电,无需确定)的通信节点所处相位。
同时,需要此系统与原有系统兼容。
2. 实现原理y在各通信节点加入AC220V过零检测电路,通信时,对通信中两两节点间的电源相差进行计算,通过通信时源节点相位,计算出目的节点所处相位。
y系统使用广播方式进行整个台区的相位检测,目的如下:1、属于增量设计;即,在不改变原有系统设计的情况下,增加新的功能,确保了系统的兼容性。
2、速度快,可用较短的时间确定整个台区各通信节点的相位。
2.1. 过零检测电路目前采用的电路为:通过对AC220V降压通过光耦将交流信号传递至系统内部,如下图:图1:过零检测电路图中:PHASE为火线,ZERO为零线,ZCP_DET为过零信号。
通过分析时,正向过零信号和反向过零信号均可使用,误差不超过±100uS。
而3相信号过零点之间的时间差为3.3mS,完全满足相位判断的要求。
此电路的特点如下:y相位检测准确,几乎不受220V电压变化影响;y一致性好,可在各种应用系统中使用,而获取基本一致的电源过零信号;y可扩展性好,通过简单调整,就可以加入通断电检测,而不影响检测性能;另外,此电路在三相表中也可用于缺相或逆相序检测。
2.2. 相位识别由广播信号发起端在自身基准相位过零点发出携带自身相位信息的广播报文,接收端在收到此报文后,根据报文传输时间及自身过零点时刻,分析计算自身零点与广播发起端过零点时间差⊿T,若⊿T为0±1.5mS则认为相位相同,若⊿T为3.3±1.5mS则认为接收端的相位落后于发起端,若⊿T为6.6±1.5mS则认为接收端的相位超前于发起端,再根据报文中发起端相位信息,获知自身相位。
例如:发起端处于B相,报文传输时间为131.3mS,接收端收到报文后又过了5mS到达自身过零点,接收端相位计算方法及结果如下:T = 131.3mS + 5mS = 136.3mS⊿T = T % 10mS = 6.3mS6.6mS - 1.5 ms < ⊿T < 6.6mS + 1.5 mS即,接收端相位超前于发送端,为A相。
1 抄表操作简易步骤1.1 手工抄表步骤1. 在菜单【抄表管理】-【抄表计划管理】-【抄表计划查询】中,查询出需要抄表的抄表段,点击【数据准备】按钮。
(此步骤为抄表班长给抄表员下任务)。
2. 在菜单【抄表管理】-【数据采集】-【手工抄表】中,查询出需要抄表的抄表段,点击【抄表数据录入】按钮,进行数据录入。
(此步骤为抄表员进行数据录入)。
3. 在菜单【抄表管理】-【抄表数据复核】-【抄表数据复核】中,查询出已经录入过数据的抄表段,点击【复核】按钮,进行数据复核,如果发现有需要修改的用户,选中此用户点击【示数修改】按钮,可以修改抄表示数。
复核完成后点击【复核完成】按钮。
电费中心人员就能对此抄表段进行电费计算了。
(此步骤为抄表员对抄表数据进行复核)。
1.2 抄表器抄表步骤1. 在菜单【抄表管理】-【抄表计划管理】-【抄表计划查询】中,查询出需要抄表的抄表段,点击【数据准备】按钮。
(此步骤为抄表班长给抄表员下任务)。
2. 保持抄表机跟电脑处于通讯状态,菜单[抄表管理]- [数据采集]-[抄表数据下载],选择抄表机型号后点击读取抄表机编号按钮。
会弹出一些提示窗口,一直点击确定后,出现当前抄表员的抄表计划,选中该计划后,点击[发送数据]按钮后,开始向抄表机发送数据,会弹出一些提示窗口,一直点击确定后,直到出现[本次通讯结束]提示信息后,表示数据下载成功,完成抄表数据下载。
(此步骤为抄表员把需要抄表的数据下载到抄表器中)。
3. 保持抄表机跟电脑处于通讯状态,菜单[抄表管理]- [数据采集]-[抄表数据上传],选择抄表机型号后点击读取抄表机编号按钮。
会弹出一些提示窗口,一直点击确定后,读取到抄表机编号和抄表人员后,点击[接收数据]按钮后,开始向系统发送数据,会弹出一些提示窗口,一直点击确定后,直到抄表数据列表标签页里出现本次抄表数据后,表示数据上传成功,点击[提交]按钮,完成本次抄表数据上传。
(此步骤为抄表员把抄回的数据上传到抄表器中)。

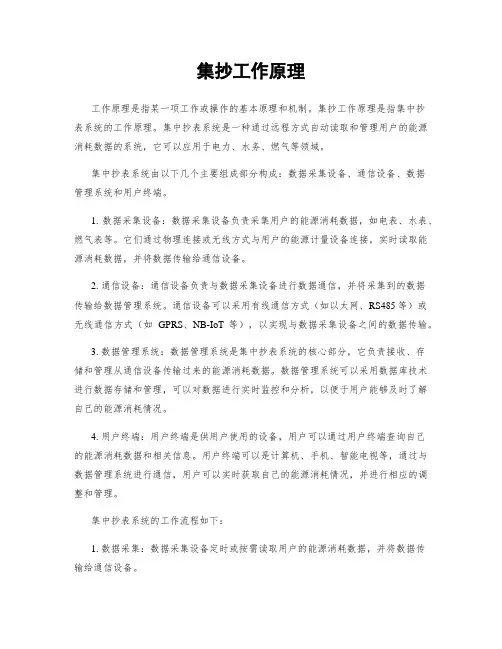

集抄工作原理工作原理是指某一项工作或操作的基本原理和机制。
集抄工作原理是指集中抄表系统的工作原理。
集中抄表系统是一种通过远程方式自动读取和管理用户的能源消耗数据的系统,它可以应用于电力、水务、燃气等领域。
集中抄表系统由以下几个主要组成部分构成:数据采集设备、通信设备、数据管理系统和用户终端。
1. 数据采集设备:数据采集设备负责采集用户的能源消耗数据,如电表、水表、燃气表等。
它们通过物理连接或无线方式与用户的能源计量设备连接,实时读取能源消耗数据,并将数据传输给通信设备。
2. 通信设备:通信设备负责与数据采集设备进行数据通信,并将采集到的数据传输给数据管理系统。
通信设备可以采用有线通信方式(如以太网、RS485等)或无线通信方式(如GPRS、NB-IoT等),以实现与数据采集设备之间的数据传输。
3. 数据管理系统:数据管理系统是集中抄表系统的核心部分,它负责接收、存储和管理从通信设备传输过来的能源消耗数据。
数据管理系统可以采用数据库技术进行数据存储和管理,可以对数据进行实时监控和分析,以便于用户能够及时了解自己的能源消耗情况。
4. 用户终端:用户终端是供用户使用的设备,用户可以通过用户终端查询自己的能源消耗数据和相关信息。
用户终端可以是计算机、手机、智能电视等,通过与数据管理系统进行通信,用户可以实时获取自己的能源消耗情况,并进行相应的调整和管理。
集中抄表系统的工作流程如下:1. 数据采集:数据采集设备定时或按需读取用户的能源消耗数据,并将数据传输给通信设备。
2. 数据传输:通信设备将采集到的数据通过通信方式传输给数据管理系统。
3. 数据存储和管理:数据管理系统接收到传输过来的数据后,将其存储在数据库中,并进行相应的数据管理和处理,如数据分析、报表生成等。
4. 用户查询:用户可以通过用户终端查询自己的能源消耗数据和相关信息,用户终端与数据管理系统进行通信,获取最新的数据。
5. 数据分析和报表生成:数据管理系统可以对采集到的数据进行实时监控和分析,生成相应的报表和统计图表,以便用户了解自己的能源消耗情况,并进行相应的调整和管理。
集中器使用说明书一、概述 (2)二、执行标准 (2)三、系统特点 (2)四、主要技术指标 (3)4.1 基本参数 (3)4.2 硬件组成表 (3)4.3 软件构成表 (3)五、功能配置表 (4)六、工作原理 (5)6.1 工作原理简述 (5)6.2 硬件原理图 (6)6.3 软件流程图 (7)6.4现场拓扑图 (8)6.5系统架构图 (9)七、外观及端子说明 (10)7.1 安装尺寸图 (10)7.2 外观结构示意图 (11)7.3 接线图 (11)八、操作说明 (12)8.1 操作流程 (12)8.2 安装说明 (13)8.3 指示灯 (13)8.4 主站操作说明 (13)8.5 界面操作说明 (14)8.6 短信控制说明 (14)8.7 级联操作说明 (15)8.8 升级操作说明 (15)九、初始化 (16)9.1 集中器核心板程序烧写流程 (16)9.2 集中器功能测试流程 (33)9.3集中器常见故障处理 (36)十、维护 (37)十一、注意事项 (37)一、概述集中器是集抄系统中心管理设备负责主站命令的传送,抄表数据的存储,自动抄表任务的执行与事件的记录等功能。
二、执行标准《Q/GDW 374.2-2009电力用户用电信息采集系统技术规范:集中抄表终端技术规范》《Q/GDW 375.2-2009电力用户用电信息采集系统技术规范:集中器型式规范》《Q/GDW 376.1-2009电力用户用电信息采集系统技术规范:主站与采集终端通信协议》《Q/GDW 376.2-2009电力用户用电信息采集系统技术规范:集中器本地通信模块接口协议》三、系统特点◆工业级32位ARM9处理器和Linux嵌入式系统与嵌入式数据库技术。
◆同时支持无线、晓程、东软等本地模块的模块路由模式或集中器路由模式。
◆智能的集中器中继路由抄表算法(基于嵌入式数据库数据挖掘统计分析能力与速度),配主流厂家的芯片现场平均每户3到4秒的实时表码抄表速度与100%的实时抄到率。
居民集中抄表系统安全操作及保养规程1. 前言居民集中抄表系统作为一种比传统抄表更加高效、更节省人力物力的抄表方式,正在逐步得到广泛应用。
然而,由于它需要使用电子设备进行数据传输,因此在操作和保养方面需要更多的安全措施和保护。
本文将介绍居民集中抄表系统的安全操作和维护规程,以确保系统稳定运行和数据安全。
2. 系统安全操作规程2.1 操作流程居民集中抄表系统的操作流程如下:1.打开电子设备并检查设备是否正常工作。
2.连接设备与电脑,打开系统软件。
3.输入用户名和密码登录系统。
4.进入系统主界面,选择需要进行抄表操作的小区。
5.在小区内选择需要进行抄表的楼号或者单元门牌号。
6.系统会自动读取并储存水、电、气等数据。
7.数据读取完成后,关闭设备并将数据上传至服务器。
2.2 安全注意事项在操作过程中需要注意以下几个方面,以确保数据安全:1.保证设备处于安全状态,并进行适当的防潮、防尘和防抗干扰措施。
2.在连接设备和电脑的过程中要注意防止电脑病毒或者恶意软件的攻击。
3.在使用过程中要对不同小区、楼号或者单元门牌号进行区分,避免数据错乱或者泄露。
4.操作人员在使用密码时,要避免在公共场合使用,以防被他人盗窃,泄露数据。
5.操作人员在完成任务后要及时关闭电子设备,并进行设备的存储和保护工作。
3. 系统保养规程为了保证居民集中抄表系统的长期稳定运行,可靠的数据传输和存储,需要在日常使用中进行适当的保养工作。
下面列举几项保养措施:3.1 定期维护1.对设备进行日常巡检,保证设备的正常工作状态。
2.对设备进行定期清洗和消毒。
3.2 安全保护1.对电子设备进行妥善保管,避免掉落、碰撞和摔坏。
2.操作人员应该对系统操作技能进行培训,避免误操作和数据丢失。
3.3 数据备份为了避免系统数据丢失,需要对系统数据进行备份。
备份包括系统配置、抄表数据和系统日志等。
备份应该定期进行,并存储在安全的地方,以便在需要的时候进行恢复。
4. 结论居民集中抄表系统的安全操作和保养工作是系统长期稳定运行的关键。
主站软件使用手册低压电力线载波集中抄表系统2005年11月目录一、系统介绍 (4)二、操作流程 (5)三、功能简介 (6)四、功能描述 (8)4.1、系统登陆 (8)4.2数据档案维护 (10)4.2.1台区信息编辑 (10)4.2.2集中器信息编辑 (11)4.2.3编辑用户 (12)4.2.4采集器编辑 (13)4.2.5台区导入 (14)4.2.6台区导入(旧软件) (14)4.2.7台区导出 (15)4.2.8工作单操作 (16)4.3系统常用工具 (20)4.3.1表号对照 (21)4.3.2交互命令窗口 (21)4.4基本信息查询 (22)4.4.1台区信息查询 (22)4.4.2集中器信息查询 (23)4.4.3电表信息查询 (24)4.4.4采集器显示单元信息查询 (25)4.4.5电价管理 (27)4.5日常记录查询 (27)4.5.1抄读历史记录查询 (27)4.5.2通断电记录查询 (28)4.5.3实时监控记录查询 (29)4.5.4自动抄读状态查询 (30)4.5.5抄读失败记录查询 (31)4.6用户电量分析 (32)4.6.1用户电费统计 (33)4.6.2两次抄读数据比对 (33)4.6.3用电水平统计 (34)4.6.4月用电水平统计 (35)4.6.5抄表未成功统计 (36)4.6.6连续抄表未成功统计 (37)4.6.7用电异动分析统计 (37)4.6.8用户日、月、年用电量统计 (38)4.6.9用户同期用电量统计 (40)4.7台区电量分析 (40)4.7.1总表抄见电量统计 (41)4.7.2月分类用电量统计 (41)4.7.3台区日用电量统计 (42)4.7.4台区月用电量统计 (43)4.7.5台区年用电量统计 (43)4.7.6台区同期用电量统计 (44)4.7.7台区用电异动分析统计 (45)4.8台区线损分析 (45)4.8.1台区日、月、季、年线损统计 (46)4.8.2台区日、月、季、年相线损统计 (46)4.9区段线损分析 (47)4.10台区负载平衡分析 (48)4.11掌上电脑接口 (49)4.11.1振中接收(TP600) (49)4.11.2振中接收(TP650/800) (50)4.11.3振中发送(TP600) (51)4.11.4振中发送(TP650/800) (52)4.11.5兰德发送 (53)4.12系统维护 (54)4.12.1系统模块管理 (54)4.12.2系统日志 (55)4.12.3用户管理 (56)4.13数据抄读 (61)4.13.1日电量任务抄读 (61)4.13.2随机电量任务抄读 (62)4.13.3月电量任务抄读 (62)五、如何操作 (64)5.1如何与集中器建立通讯? (64)5.2如何设置集中器参数? (68)5.2.1启动与停止 (68)5.2.2系统参数 (69)5.2.3时钟校对 (70)5.2.4时段管理 (71)5.2.5表号管理 (72)5.3如何与进行自动抄表? (73)5.4如何进行电表监控? (74)5.5如何进行通断电? (75)六、操作技巧 (77)6.1软件通用功能使用说明 (77)6.1.1名词概念解释 (77)6.1.2功能简介 (78)6.1.3各通用功能的详细使用方法 (83)一、系统介绍设置集中器运行参数系统实现了对集中器参数管理的可配置化,操作更加灵活方便。
(东软)集中抄表系统调试总结一、现场所挂集中器分类1、银南、银北集中器说明:银南银北集中器是按照《宁夏电力公司远程抄表与管理系统数据传输规约-集中抄表应用子集》来设计的一款集中器。
其中上层通讯类型为:GPRS(VPN:英文全称是“Virtual Private Network”,翻译过来就是“虚拟专用网络”)。
/learning/lesson/xinxi/20010723/20010723-2.asp VPN详细介绍的网站。
下层通讯类型为:PLC电力线载波。
对于我公司来说这类集中器所对应的表是:DDYS22D33(DDYS22D3-ZB)、DDSI23(DDSI23M01、DDSI23M02、DDSI23M04、DDSI23M05、DDSI23M06、DDSI23M07)。
所用系统:供电局请第三方公司(东方电子)开发的。
2、NGDNM集中器说明:是我们公司结合表给东软公司提供了一份通讯协议,由他们来设计的一款集中器。
其中上层通讯类型可以根据用户的具体要求来定。
下层通讯类型为:PLC电力线载波。
对于我公司来说这类集中器所对应的表是:DDYS22M01、DDYS22M03、DDYS22D34。
所用系统为:东软公司提供的此集中器专用系统。
3、通用集中器是东软公司原有的一款集中器。
其中上层通讯类型可以根据用户的具体要求来定。
下层通讯类型为:PLC电力线载波。
对于我公司来说这类集中器所对应的表是:除上面两类集中器所涵盖的表外,我们公司所有用东软公司的载波模块的表。
所用系统是:东软公司的通用系统。
二、(东软)载波集中抄表系统分类1、NGDNM载波集中抄表系统说明:(DDYS22M01、DDYS22M03)内蒙乌海使用、DDYS22D34 张掖使用。
特别需要注意的是在这个系统里建立集中器信息时,在选择集中器时必须选择“NGDNM”的集中器。
2、银南载波集中抄表系统说明:DDYS22D3-ZB 中卫、武汉在使用,用通用集中器。
集中器抄表流程调整方案一、重点用户:整点0分启动,最多4轮。
1、抄表数据项包括4、5大类电表抄读共4帧:“当前正向有功电能示值”、“电压”、“电流”、“有功功率”。
0、3、6大类电表无线抄读共9帧:“当前正/反向有/无功电能示值”、“电压”、“电流”、“有功功率”、“正向有功需量及发生时间”。
0、3、6大类电表485抄读:除“剩余金额”、“透支金额”、“电能表日期”、“电能表时钟”、“电能表运行状态字”之外的所有帧。
2、如果集中器正在执行自动抄表任务,整点到,集中器暂停抄表,记录当前时间、抄表任务类型和表序号。
启动抄重点用户,重点用户抄表结束后,从中断的表序号继续抄表。
3、在有自动抄表任务被中断的情况下,(8+重点用户个数)分钟后如果重点用户4轮未结束,强制结束,并对未完全抄成功的电能表,将其抄到的值保存到曲线中,未抄到的值存为0xee。
只保存曲线数据,消息中置位CurveFreezeFlage=1,抄表数据保存在MeterRealTimeData[]中,数据存储时直接从MeterRealTimeData[]中取值。
二、重要任务:0点的重点用户抄表结束后启动,最多4轮。
最早启动时间为0:10分电表抄表数据项包括:“上次日冻结电能时标”、“上次日冻结正向有功电能示值”(要求两帧在同一轮抄到为有效)。
按照表内日冻结日期保存数据,如果表内时间比终端时间快10天以上或慢10天以上,则不保存数据。
如果表内日冻结日期不正确,在集中器时钟对应的日冻结数据文件中保存抄表时间,但数据保存为0xee。
每天抄日冻结数据时保存是否需要补冻结文件标志,每块表保存10天标志。
只保存日、月冻结数据,消息中置位MeterDataFreezeFlag=1,抄表数据保存在MeterRealTimeData[].Meter_Freezedat中,正向有功数据存储时按照表内冻结时标直接从MeterRealTimeData[].Meter_Freezedat中取值,如为0、3、6大类且为重点用户的电表其他数据直接从MeterRealTimeData[]中取值进行冻结。
东软载波集中器抄表流程1、集中器向路由发送载波模块暂停命令(AFN=12H F2)68 0f 00 41 00 00 28 00 00 00 12 02 00 7d 16载波模块回复确认帧68 13 00 81 00 00 40 00 00 00 00 01 00 ff ff 00 00 c0 162、设置载波模块地址(AFN=05H F1一般载波模块地址设置成与集中器逻辑地址一样的)68 15 00 41 00 00 28 00 00 00 05 01 00 00 26 00 00 00 00 95 16载波模块回复确认帧68 13 00 81 00 00 40 00 00 00 00 01 00 ff ff 00 00 c0 163、获取载波模块地址(AFN=03H F4)68 0f 00 41 00 00 50 00 00 00 03 08 00 9c 16载波模块回复载波模块地址报文(地址为00 00 00 00 26 00)68 15 00 81 00 00 40 00 00 00 03 08 00 00 26 00 00 00 00 f2 164、获取载波模块版本(AFN=03 F1)68 0f 00 41 00 00 5f 00 00 00 03 01 00 a4 16载波模块回复载波版本号(载波版本号:ESRT0812111300)68 18 00 81 00 00 40 00 00 00 03 01 00 53 45 54 52 08 12 11 13 00 41 165、获取载波模块从节点数量(AFN=10H F1)68 0f 00 41 00 00 00 00 00 00 10 01 00 52 16载波模块回复从节点数量68 13 00 81 00 00 40 00 00 00 10 01 00 73 01 dc 05 27 166、获取载波模块从节点信息(AFN=10H F2)68 12 00 41 00 00 00 00 00 00 10 02 00 00 00 0f 62 16载波模块回复从节点信息(一帧15个测量点地址)68 8a 00 81 00 00 40 00 00 00 10 02 00 73 01 0f 27 00 00 00 00 00 09 00 30 03 05 00 00 0000 00 55 98 04 00 00 00 00 00 62 20 05 00 00 00 00 00 29 91 04 00 00 00 00 00 14 96 04 0000 00 00 00 95 10 05 00 00 00 02 00 74 09 05 00 00 00 01 00 37 09 05 00 00 00 01 00 00 1105 00 00 00 01 00 27 87 04 00 00 00 01 00 44 20 05 00 00 00 01 00 07 92 04 00 00 00 01 0074 87 04 00 00 00 00 00 94 10 05 00 00 00 00 00 91 167、获取载波模块从节点数量(AFN=10H F1)68 0f 00 41 00 00 00 00 00 00 10 01 00 52 16载波模块回复从节点数量68 13 00 81 00 00 40 00 00 00 10 01 00 73 01 dc 05 27 168、获取载波模块地址(AFN=03H F4)68 0f 00 41 00 00 50 00 00 00 03 08 00 9c 16载波模块回复载波模块地址报文(地址为00 00 00 00 26 00)68 15 00 81 00 00 40 00 00 00 03 08 00 00 26 00 00 00 00 f2 16前期工作完成,开始抄表。
东软载波集中器抄表流程
1、集中器向路由发送载波模块暂停命令(AFN=12H F2)
68 0f 00 41 00 00 28 00 00 00 12 02 00 7d 16
载波模块回复确认帧
68 13 00 81 00 00 40 00 00 00 00 01 00 ff ff 00 00 c0 16
2、设置载波模块地址(AFN=05H F1一般载波模块地址设置成与集中器逻辑地址一样的)
68 15 00 41 00 00 28 00 00 00 05 01 00 00 26 00 00 00 00 95 16
载波模块回复确认帧
68 13 00 81 00 00 40 00 00 00 00 01 00 ff ff 00 00 c0 16
3、获取载波模块地址(AFN=03H F4)
68 0f 00 41 00 00 50 00 00 00 03 08 00 9c 16
载波模块回复载波模块地址报文(地址为00 00 00 00 26 00)
68 15 00 81 00 00 40 00 00 00 03 08 00 00 26 00 00 00 00 f2 16
4、获取载波模块版本(AFN=03 F1)
68 0f 00 41 00 00 5f 00 00 00 03 01 00 a4 16
载波模块回复载波版本号(载波版本号:ESRT0812111300)
68 18 00 81 00 00 40 00 00 00 03 01 00 53 45 54 52 08 12 11 13 00 41 16
5、获取载波模块从节点数量(AFN=10H F1)
68 0f 00 41 00 00 00 00 00 00 10 01 00 52 16
载波模块回复从节点数量
68 13 00 81 00 00 40 00 00 00 10 01 00 73 01 dc 05 27 16
6、获取载波模块从节点信息(AFN=10H F2)
68 12 00 41 00 00 00 00 00 00 10 02 00 00 00 0f 62 16
载波模块回复从节点信息(一帧15个测量点地址)
68 8a 00 81 00 00 40 00 00 00 10 02 00 73 01 0f 27 00 00 00 00 00 09 00 30 03 05 00 00 00
00 00 55 98 04 00 00 00 00 00 62 20 05 00 00 00 00 00 29 91 04 00 00 00 00 00 14 96 04 00
00 00 00 00 95 10 05 00 00 00 02 00 74 09 05 00 00 00 01 00 37 09 05 00 00 00 01 00 00 11
05 00 00 00 01 00 27 87 04 00 00 00 01 00 44 20 05 00 00 00 01 00 07 92 04 00 00 00 01 00
74 87 04 00 00 00 00 00 94 10 05 00 00 00 00 00 91 16
7、获取载波模块从节点数量(AFN=10H F1)
68 0f 00 41 00 00 00 00 00 00 10 01 00 52 16
载波模块回复从节点数量
68 13 00 81 00 00 40 00 00 00 10 01 00 73 01 dc 05 27 16
8、获取载波模块地址(AFN=03H F4)
68 0f 00 41 00 00 50 00 00 00 03 08 00 9c 16
载波模块回复载波模块地址报文(地址为00 00 00 00 26 00)
68 15 00 81 00 00 40 00 00 00 03 08 00 00 26 00 00 00 00 f2 16
前期工作完成,开始抄表。
9、重启载波模块(AFN=12H F1)
68 0f 00 41 00 00 28 00 00 00 12 01 00 7c 16
载波模块回复确认帧
68 13 00 81 00 00 40 00 00 00 00 01 00 ff ff 00 00 c0 16
10、载波模块请求抄读内容
68 18 00 c1 00 00 40 00 00 00 14 01 00 00 30 03 05 00 00 00 01 00 4f 16
68 18 00 c1 00 00 40 00 00 00 14 01 00 00 56 98 95 03 00 00 6a 00 06 16
14 01 00 AFN+F1
30 03 05 00 00 00 表地址
01 00 测量点序号
集中器回复抄读内容
68 22 00 01 00 00 28 00 00 00 14 01 00 02 10 68 30 03 05 00 00 00 68 11 04 33 32 34 33 e9
16 00 38 16
68 起始符
22 00 长度
01 控制域c
00 00 28 00 00 00
14 AFN
01 00 DT
02 抄读标志02表示可以抄表L>0,N>=0
10 数据长度L
68 645报文起始符
08 70 37 03 00 18 表地址
68 645报文起始符
11 请求读电表数据
04 数据长度
33 32 35 33 数据项
7c 645校验码
16 645结束符
00 5e 16
载波模块回复抄读数据
68 37 00 c1 00 00 40 00 00 00 0602 00 01 00 02 24 68 30 03 05 00 00 00 68 91 18 33 32 34
33 b8 68 3b 33 33 33 33 33 33 33 33 33 b8 68 3b 33 33 33 33 33 fd 16 40 16
集中器回复确认帧
68 13 00 01 00 00 28 00 00 00 00 01 00 ff ff 02 00 2a 16
载波模块再次请求抄读内容
68 18 00 c1 00 00 40 00 00 00 14 01 00 00 30 03 05 00 00 00 01 00 4f 16
集中器回复抄读成功(目的切换到下一块表)
68 12 00 01 00 00 28 00 00 00 14 01 00 01 00 00 3f 16
抄读失败为68 12 00 01 00 00 28 00 00 00 14 01 00 00 00 00 3f 16
11、这样一块一块表的抄表,第一轮结束后,抄上来的就不用再抄读了,没有抄上来的
进入下一轮抄表
12、如果当天抄表不管完成与否,到了第二天零点十分,集中器都会重新启动载波模块
重新抄表
13、
14、
报文解析例子:AFN=14H-F1 下行报文
68
2e 00长度
01控制域
04 03 28 64 00 00信息域
81 68 05 00 00 00源地址
22 44 59 06 00 00目的地址
14 AFN
01 00数据标识
02抄读标志00表示抄读失败,01表示抄读成功,02表示可以抄读
10数据长度L
68 645起始符
22 44 59 06 00 00表地址000006594422
68 645起始符
11 04
33 32 39 35 每个字节都要减33 解析后00 ff 06 02 低字节在前高字节在后所以下发的时候是DI0,DI1,DI2,DI3
7d 645check
16 645结束符
00载波从节点附属节点数量
7e 376.2check
16 376.2结束符
集中器回复抄读失败报文分析:AFN=14-F1
68
12 00两个字节长度
01控制域
00 00 28 00 00 00信息域
14 AFN
01 00 DT
01 抄读标志,01为抄读失败
00 数据长度L,一个字节
00 数据内容,字节数为L。
当抄读标志为01失败时,数据长度L与数据内容
都为0
3f 校验位
16 结束符
集中器
68
22 00
01 控制域c
00 00 28 00 00 00
14 AFN
01 00 DT
02 抄读标志02表示可以抄表L>0,N>=0 10 数据长度L
68 645报文起始符
08 70 37 03 00 18 表地址
68 645报文起始符
11 请求读电表数据
04 数据长度
33 32 35 33 数据项
7c 645校验码
16 645结束符
00 5e 16。
