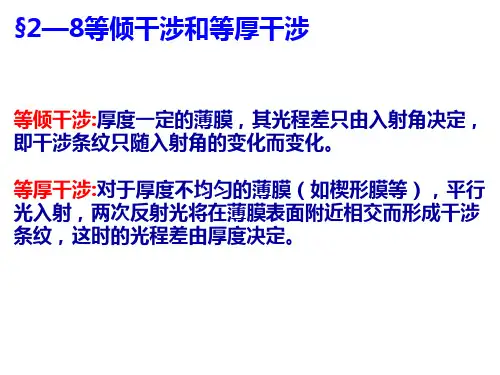

ch2-8等倾干涉和等厚干涉

实验十五用牛顿环测量球面的曲率半径一、干涉的分类和薄膜干涉的分类干涉:是指满足一定条件的两列相干光波相遇叠加，在叠加区域某些点的光振动始终加强，某些点的光振动始终减弱，即在干涉区域内振动强度有稳定的空间分布.干涉的种类:1、相长干涉（constructive interference）：两波重叠时，合成波的振幅大于成分波的振幅者，称为相长干涉或建设性干涉。

若两波刚好同相干涉，会产生最大的振幅，称为完全相长干涉或完全建设性干涉（fully constructive interference）。

2、相消干涉（destructive interference）：两波重叠时，合成波的振幅小于成分波的振幅者，称为相消干涉或破坏性干涉。

若两波刚好反相干涉，会产生最小的振幅，称为完全相消干涉或完全破坏性干涉（fully destructive interference）。

薄膜干涉的分类:等倾干涉和等厚干涉是薄膜干涉的两种典型形式等倾干涉:由薄膜上、下表面反射(或折射)光束相遇而产生的干涉．薄膜通常由厚度很小的透明介质形成．如肥皂泡膜、水面上的油膜、两片玻璃间所夹的空气膜、照相机镜头上所镀的介质膜等．比较简单的薄膜干涉有两种，一种称做等厚干涉，这是由平行光入射到厚度变化均匀、折射率均匀的薄膜上、下表面而形成的干涉条纹．薄膜厚度相同的地方形成同条干涉条纹，故称等厚干涉．牛顿环和楔形平板干涉都属等厚干涉．另一种称做等倾干涉．当不同倾角的光入射到折射率均匀，上、下表面平行的薄膜上时，同一倾角的光经上、下表面反射(或折射)后相遇形成同一条干涉条纹，不同的干涉明纹或暗纹对应不同的倾角，这种干涉称做等倾干涉．等倾干涉一般采用扩展光源，并通过透镜观察．等厚干涉:把两块干净的玻璃片紧紧压叠，两玻璃片间的空气层就形成空气薄膜．用水银灯或纳灯作为光源，就可以观察到薄膜干涉现象．如果玻璃内表面不很平，所夹空气层厚度不均匀，观察到的将是一些不规则的等厚干涉条纹，通常是一些不规则的同心环．若用很平的玻璃片(如显微镜的承物片)则会出现一些平行条纹．手指用力压紧玻璃片时，空气膜厚度变化，条纹也随之改变．根据这个道理，可以测定平面的平直度．测定的精度很高，甚至几分之一波长那么小的隆起或下陷都可以从条纹的弯曲上检测出来．若使两个很平的玻璃板间有一个很小的角度，就构成一个楔形空气薄膜，用已知波长的单色光入射产生的干涉条纹，可用来测很小的长度．二、等厚干涉的特点明暗相间的同心圆环；级次中心低、边缘高；中心疏，边缘密的同心圆环.三、牛顿环的历史1665年胡克（Robert Hooke）在他的著作中就描述了薄云母片、肥皂泡、吹制玻璃和两块压在一起的平板玻璃所产生的彩色, 可惜未深入探讨，然而牛顿却精细周密地研究了这种由两玻璃元件间不同厚度的空气层产生的彩色圆环, 进行了精密测量, 找出了环的直径与透镜曲率半径间的关系, 因而后人都称之为牛顿环 在其著作《Opticks》中, 牛顿曾描述了他的实验装置：“我拿两个物镜, 一个是14英尺长的望远镜上的平凸透镜, 另一个是约50 英尺望远镜用的大双凸透镜, 把前一个透镜的平面朝下放在后一透镜上, 我慢慢地压拢它们, 使得各种颜色相继地从环的中间涌现⋯⋯ , 然后慢慢地拿起上面的透镜, 使得各种颜色相继消失. ”他用的望远镜都相当长, 透镜的曲率半径相当大, 观察到的圆环的直径当然也相当大 当时的望远镜为什么做得这样长呢？这是因为单透镜所成的像有明显的色差, 使像周围伴随出现彩色花纹 同时球差也很显著, 使得光线不能在一个准确位置会聚，当时只能用增大透镜曲率半径的方法加以改善.这无疑会使透镜焦距增大, 因而制成长的望远镜，当时天文学家开始建造100英尺（30米）长的望远镜, 巴黎观测站甚至考虑建造一千英尺长的望远镜，因此牛顿当时使用这样的透镜就是很自然的事了，后来牛顿研制成功反射望远镜牛顿不但数出并测量了这些环的直径, 发现了各级暗环直径平方之比成2,4,6,8,10,12 这样的算术级数排列，还利用棱镜分光得到单色光, 看到单色光下的圆环具有单一颜色的亮暗分布。

本科学生毕业论文（设计）题目(中文):等倾、等厚干涉的研究及应用(英文):The research and application of equal inclinationinterference and equal thickness interference 姓名学号院（系）专业、年级指导教师湖南科技学院本科毕业论文（设计）诚信声明本人郑重声明：所呈交的本科毕业论文（设计），是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议，除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。

对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。

本人完全意识到本声明的法律结果由本人承担。

本科毕业论文（设计）作者签名：年月日毕业论文（设计）任务书课题名称：等倾、等厚干涉的研究及应用学生姓名：系别：专业：指导教师：2湖南科技学院本科毕业论文（设计）任务书1、主题词、关键词：等倾干涉、等厚干涉、应用2、毕业论文（设计）内容要求：1）论文应严格遵循撰写规范；2）论文摘要和关键词应反映论文内容；3）论文应层次分明，数据可靠，文字简练，说理透彻，推理严整，立论正确。

4）内容有创新性，有自己独特的观点和看法。

3、文献查阅指引：[1]姚启钧 . 光学教程 [M ]. 北京 : 高等教育出版社 ,2002,3:33-38.[2]赵凯华 , 钟锡华 . 光学 [M ]. 北京 : 北京大学出版社 ,1984:146-149[3]薛立范 . 等厚干涉与等倾干涉之比较 [J]. 科技创新导报 ,2010,13(1):225.[4]何熙起 . 牛顿环与等倾干涉条纹比较 [J]. 海南师范学院学报 ( 自然科学版 ) ，2006,04(2):332-334.[5]邓晓颖 , 刘钟燕 . 用单色光等倾干涉测平板透明体厚度和折射率 [J]. 纺织高校基础科学学报 ,2004,03,17(3):277-279.[6]王巍然 , 王耀辉 . 利用等厚干涉测量 He─ Ne激光的波长 [J]. 大学物理实验，1997，03,10(3):34-35.[7]左则文 . 等厚干涉法测量薄膜厚度的两种方法 [J]. 安徽师范大学学报 ( 自然科学版),2012,01,35(1):32-34.[8]张瑛 , 卢杰 , 杨枫 . 用等厚干涉测液体的折射率 [J]. 大学物理， 2005,02 ，24(2):44-45.[9]周菊林 , 李奇云 , 徐旭玲 . 迈克尔孙干涉图样分析及调节技巧 [J]. 湖南理工学院学报 ( 自然科学版 ),2009,03,20(2):63-66.[10]刁训刚 , 赵莹 , 蔡向华 , 王惠棣 . 迈克耳逊干涉仪实验中的等倾与等厚干涉[J].大学物理实验 ,2003,03,16(3):33-35.[11] 马成 , 徐磊 . 改进的迈克尔逊干涉仪测量薄膜厚度[J].光学仪器，2012,01，34(1):85-90.4、毕业论文（设计）进度安排：（1）、2012 年 11 月 30 日指导教师给学生下达任务书，2012 年 12 月 26 日前完成开题。

实验十五用牛顿环测量球面的曲率半径一、干涉的分类和薄膜干涉的分类干涉:是指满足一定条件的两列相干光波相遇叠加，在叠加区域某些点的光振动始终加强，某些点的光振动始终减弱，即在干涉区域内振动强度有稳定的空间分布.干涉的种类:1、相长干涉（constructive interference）：两波重叠时，合成波的振幅大于成分波的振幅者，称为相长干涉或建设性干涉。

若两波刚好同相干涉，会产生最大的振幅，称为完全相长干涉或完全建设性干涉（fully constructive interference）。

2、相消干涉（destructive interference）：两波重叠时，合成波的振幅小于成分波的振幅者，称为相消干涉或破坏性干涉。

若两波刚好反相干涉，会产生最小的振幅，称为完全相消干涉或完全破坏性干涉（fully destructive interference）。

薄膜干涉的分类:等倾干涉和等厚干涉是薄膜干涉的两种典型形式等倾干涉:由薄膜上、下表面反射(或折射)光束相遇而产生的干涉．薄膜通常由厚度很小的透明介质形成．如肥皂泡膜、水面上的油膜、两片玻璃间所夹的空气膜、照相机镜头上所镀的介质膜等．比较简单的薄膜干涉有两种，一种称做等厚干涉，这是由平行光入射到厚度变化均匀、折射率均匀的薄膜上、下表面而形成的干涉条纹．薄膜厚度相同的地方形成同条干涉条纹，故称等厚干涉．牛顿环和楔形平板干涉都属等厚干涉．另一种称做等倾干涉．当不同倾角的光入射到折射率均匀，上、下表面平行的薄膜上时，同一倾角的光经上、下表面反射(或折射)后相遇形成同一条干涉条纹，不同的干涉明纹或暗纹对应不同的倾角，这种干涉称做等倾干涉．等倾干涉一般采用扩展光源，并通过透镜观察．等厚干涉:把两块干净的玻璃片紧紧压叠，两玻璃片间的空气层就形成空气薄膜．用水银灯或纳灯作为光源，就可以观察到薄膜干涉现象．如果玻璃内表面不很平，所夹空气层厚度不均匀，观察到的将是一些不规则的等厚干涉条纹，通常是一些不规则的同心环．若用很平的玻璃片(如显微镜的承物片)则会出现一些平行条纹．手指用力压紧玻璃片时，空气膜厚度变化，条纹也随之改变．根据这个道理，可以测定平面的平直度．测定的精度很高，甚至几分之一波长那么小的隆起或下陷都可以从条纹的弯曲上检测出来．若使两个很平的玻璃板间有一个很小的角度，就构成一个楔形空气薄膜，用已知波长的单色光入射产生的干涉条纹，可用来测很小的长度．二、等厚干涉的特点明暗相间的同心圆环；级次中心低、边缘高；中心疏，边缘密的同心圆环.三、牛顿环的历史1665年胡克（Robert Hooke）在他的著作中就描述了薄云母片、肥皂泡、吹制玻璃和两块压在一起的平板玻璃所产生的彩色, 可惜未深入探讨，然而牛顿却精细周密地研究了这种由两玻璃元件间不同厚度的空气层产生的彩色圆环, 进行了精密测量, 找出了环的直径与透镜曲率半径间的关系, 因而后人都称之为牛顿环在其著作《Opticks》中, 牛顿曾描述了他的实验装置：“我拿两个物镜, 一个是14英尺长的望远镜上的平凸透镜, 另一个是约50 英尺望远镜用的大双凸透镜, 把前一个透镜的平面朝下放在后一透镜上, 我慢慢地压拢它们, 使得各种颜色相继地从环的中间涌现⋯⋯ , 然后慢慢地拿起上面的透镜, 使得各种颜色相继消失. ”他用的望远镜都相当长, 透镜的曲率半径相当大, 观察到的圆环的直径当然也相当大当时的望远镜为什么做得这样长呢？这是因为单透镜所成的像有明显的色差, 使像周围伴随出现彩色花纹同时球差也很显著, 使得光线不能在一个准确位置会聚，当时只能用增大透镜曲率半径的方法加以改善.这无疑会使透镜焦距增大, 因而制成长的望远镜，当时天文学家开始建造100英尺（30米）长的望远镜, 巴黎观测站甚至考虑建造一千英尺长的望远镜，因此牛顿当时使用这样的透镜就是很自然的事了，后来牛顿研制成功反射望远镜牛顿不但数出并测量了这些环的直径, 发现了各级暗环直径平方之比成2,4,6,8,10,12 这样的算术级数排列，还利用棱镜分光得到单色光, 看到单色光下的圆环具有单一颜色的亮暗分布。

绪论迈克尔逊干涉仪是1883年在美物理学家迈克尔逊和莫雷合作为研究“以太”漂移而设计创造出来的精密仪器。

它利用分振幅法产生双光束以实现干涉。

迈克尔逊与其合作者用此仪器进行了三项著名实验：即迈克尔逊-莫雷实验，实验结果否定了“以太”的存在，为相对论的提出奠定了实验基础；随后将干涉仪用于光谱的精密结构的研究；利用光谱线的波长，标定标准米尺等工作，为近代物理和近代计算技术做出了重要贡献。

在实验中我们发现，用迈克尔逊干涉仪的点光源非定域干涉测氦氖激光的波长时,其值总是偏大。

本文通过对某些实验现象进行分析，找出了测量值偏大的原因是在某些区间里干涉条纹并不是严格的等倾干涉条纹。

由此本文通过公式运算与对实验现象的分析，找出了用迈克尔逊干涉仪测氦氖激光波长的最佳区间，并用实验数据进行了应证。

在以后的实验中，我们可以在此区间里进行测量，从而减小实验误差。

笔者发现，在大多数物理实验教科书中，对如何减小实验误差大都进行了罗列与叙述，但大多是从实验仪器与实验者等方面寻找问题，很少有人提及在实验中存在最佳测量区间这一问题。

笔者在实验中发现了一些异常现象，通过对象的分析，发现存在着最佳测量区间。

对迈克尔逊干涉实验的分析与讨论1 引言1881年迈克尔逊（Michelson，1852-1931）制成可以测定微小长度、折射率和光波波长的第一台干涉仪。

后来，他又用干涉仪做了3个闻名于世的重要实验：迈克尔逊-莫雷（Morley,1838-1923）“以太”漂移实验，实验结果否定了“以太”的存在，解决了当时关于“以太”的争论，并确定光速为定值，为爱因斯坦（Einstein,1879-1955)发现相对论提供了实验依据；迈克尔逊与莫雷最早用干涉仪观察到氢原子光谱中巴耳末系的第一线为双线结构，并以次推断光谱线的精确结构；迈克尔逊首次用干涉仪测得镉红线波长（λ=643.84696nm)，并用此波长测定了标准米的长度（1m=1553164.13镉红线波长)。

目录本科生毕业论文诚信声明 (1)等厚干涉与等倾干涉的比较 (2)中文摘要 (2)英文摘要 (2)1. 引言 (2)2 等厚干涉和等倾干涉 (2)2.1等厚干涉 (2)2.2等倾干涉 (3)3.干涉条纹之比较 (4)3.1 牛顿环干涉条纹的半径和间距 (4)3.2等倾干涉条纹的半径和间距 (4)3.3 两种干涉条纹形状的比较 (5)4 .干涉条纹移动规律之比较 (5)参考文献 (5)致谢 (6)本科生毕业论文诚信声明本人郑重声明：所呈交的本科毕业论文，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议，除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。

对本文的研究做出重要贡献的个人和集体均已在文中以明确方式明。

本人完全意识到本声明的法律结果由本人承担。

作者签名：二0一年月日等厚干涉与等倾干涉的比较刘xx，付文羽（陇东学院电气工程学院，甘肃庆阳 74500）摘要：对牛顿环等厚干涉和薄膜等倾干涉条纹形成原理, 干涉条纹的半径、间距、干涉级次等进行比较和分析, 揭示两种相似条纹的本质区别。

关键词：等厚干涉等倾干涉条纹半径条纹间距干涉级次Thickness Interference And Isoclinic InterferenceLIU xx, FU Wen-yu（Electrical Engineering College,Longdong University,Qingyang 74500,Gansu）Abstract:Of Newton ring thickness interference and film isoclinic interference fringe formation principle, the radius of the interference fringes,spacing,interference levels compare and analysis,reveals the essential difference between two similar stripe.Key Words: Isopach interference Isoclinic interference Stripe radiusFringe spacing Interference levels1 引言在光学教学中，关于等倾干涉和等厚干涉学生理解起来往往比较困难，有时显得似是而非，容易望文生义从字面上认为“等厚干涉”是指薄膜厚度是等厚的干涉这一错误结论，从而把等倾干涉和等厚干涉混淆起来，笔者通过几年的教学，总结出了等倾干涉和等厚干涉的异同点，以便学习。

实验五迈克尔逊干涉仪的调节和使用一、实验目的1．了解迈克尔逊干涉仪的构造原理,掌握迈克尔逊干涉仪的调节方法；2．学会调节非定域干涉、等倾干涉、等厚干涉和白光干涉条纹,研究这几种干涉条纹形成的条件和条纹特点,变化规律及相互间的区别；3．学会用迈克尔逊干涉仪测定光波波长。

二、实验仪器迈克尔逊干涉仪、氦氖激光器、扩束透镜、毛玻璃等。

三、实验原理1．迈克尔逊干涉仪的原理图1是迈克尔逊干涉仪的光路示意图，图中M１和M２是在相互垂直的两臂上放置的两个平面反射镜，其中M１是固定的；M２由精密丝杆控制，可沿臂轴前、后移动，移动的距离由刻度转盘(由粗读和细读2组刻度盘组合而成)读出。

在两臂轴线相交处，有一与两轴成45°角的平行平面玻璃板p1，它的第二个平面上镀有半透（半反射）的银膜，以便将入射光分成振幅接近相等的反射光⑴和透射光⑵，故p１又称为分光板。

p２也是平行平面玻璃板，与p１平行放置，厚度和折射率均与p１相同。

由于它补偿了光线⑴和⑵因穿越p１次数不同而产生的光程差，故称为补偿板。

从扩展光源S射来的光在p１处分成两部分，反射光⑴经p１反射后向着M２前进，透射光⑵透过p１向着p１前进，这两束光分别在p２、p１上反射后逆着各自的入射方向返回，最后都达到E处。

因为这两束光是相干光，因而在E处的观察者就能够看到干涉条纹。

由M１反射回来的光波在分光板p１的第二面上反射时，如同平面镜反射一样，使M１在M２附近形成M１的虚像M１′，因而光在迈克尔逊干涉仪中自M２和M１的反图1 迈克尔逊干涉仪光路射相当于自M ２和M １′的反射。

由此可见，在迈克尔逊干涉仪中所产生的干涉与空气薄膜所产生的干涉是等效的。

当M ２和M １′平行时(此时M １和M ２严格互相垂直)，将观察到环形的等倾干涉条纹。

一般情况下，M １和M ２形成一空气劈尖，因此将观察到近似平行的干涉条纹(等厚干涉条纹)。

2．单色光波长的测定用波长为λ的单色光照明时，迈克尔逊干涉仪所产生的环形等倾干涉圆条纹的位置取决于相干光束间的光程差，而由M ２和M １反射的两列相干光波的光程差为•2cos d i ∆=(1)其中i 为反射光⑴在平面镜M ２上的入射角。

等厚干涉实验—牛顿环和劈尖干涉要观察到光的干涉图象，如何获得相干光就成了重要的问题，利用普通光源获得相干光的方法是把由光源上同一点发的光设法分成两部分，然后再使这两部分叠如起来。

由于这两部分光的相应部分实际上都来自同一发光原子的同一次发光，所以它们将满足相干条件而成为相干光。

获得相干光方法有两种。

一种叫分波阵面法，另一种叫分振幅法。

1．实验目的（1）通过对等厚干涉图象观察和测量，加深对光的波动性的认识。

（2）掌握读数显微镜的基本调节和测量操作。

（3）掌握用牛顿环法测量透镜的曲率半径和用劈尖干涉法测量玻璃丝微小直径的实验方法 （4）学习用图解法和逐差法处理数据。

2．实验仪器读数显微镜，牛顿环，钠光灯3．实验原理我们所讨论的等厚干涉就属于分振幅干涉现象。

分振幅干涉就是利用透明薄膜上下表面对入射光的反射、折射，将入射能量(也可说振幅)分成若干部分，然后相遇而产生干涉。

分振幅干涉分两类称等厚干涉，一类称等倾干涉。

用一束单色平行光照射透明薄膜，薄膜上表面反射光与下表面反射光来自于同一入射光，满足相干条件。

当入射光入射角不变，薄膜厚度不同发生变化，那么不同厚度处可满足不同的干涉明暗条件，出现干涉明暗条纹，相同厚度处一定满足同样的干涉条件，因此同一干涉条纹下对应同样的薄膜厚度。

这种干涉称为等厚干涉，相应干涉条纹称为等厚干涉条纹。

等厚干涉现象在光学加工中有着广泛应用，牛顿环和劈尖干涉就属于等厚干涉。

下面分别讨论其原理及应用：（1）用牛顿环法测定透镜球面的曲率半径牛顿环装置是由一块曲率半径较大的平凸玻璃透镜和一块光学平玻璃片(又称“平晶”)相接触而组成的。

相互接触的透镜凸面与平玻璃片平面之间的空气间隙，构成一个空气薄膜间隙，空气膜的厚度从中心接触点到边缘逐渐增加。

如图9-1（a ）所示。

Rer(a ) (b)图9-1 牛顿环装置和干涉图样当单色光垂直地照射于牛顿环装置时(如图9-1)，如果从反射光的方向观察，就可以看到透镜与平板玻璃接触处有一个暗点，周围环绕着一簇同心的明暗相间的内疏外密圆环，这些圆环就叫做牛顿环，如图9-1（b ）所示．在平凸透镜和平板玻璃之间有一层很薄的空气层，通过透镜的单色光一部分在透镜和空气层的交界面上反射，一部分通过空气层在平板玻璃上表面上反射，这两部分反射光符合相干条件，它们在平面透镜的凸面上相遇时就会产生干涉现象。

大物实验报告-光的等厚干涉一、实验目的1.加深对光的波动性，尤其是对干涉现象的认识。

2.了解读数显微镜的使用方法。

3.掌握逐差法处理实验数据。

4.提高误差分析和合理分配的能力。

二、实验原理两列或几列光波在空间相遇时相互叠加，在某些区域始终加强，在另一些区域则始终削弱，形成稳定的强弱分布的现象就是光的干涉现象。

形成稳定干涉的条件是：光波的频率相同、相位差恒定、振动方向一致的相干光源。

光的干涉现象是光的波动性的最直接、最有力的实验证据。

在各种干涉条纹中，等倾干涉条纹和等厚干涉条纹是比较典型的两种。

1.等厚干涉原理：当一束平行光a、b入射到厚度不均匀的透明介质薄膜上时，在薄膜的表面会产生干涉现象。

从上表面反射的光线b1和从下表面反射出上表面的光线a1在B点相遇，由于a1、b1有恒定的光程差，因而将在B点产生干涉。

该式中，λ/2是由于光线从光疏介质照射到光密介质，在界面发射时有一位相突变，即所谓的“半波损失”而附加的光程差，因此明暗纹出现的条件是：同一种条纹所对应的空气厚度是一样的，所以称之为等厚干涉条纹。

要想在实验中观察到并测量这些条纹，还必须满足以下条件：①薄膜上下两平面的夹角足够小，否则将由于条纹太密而无法分辨②显微镜必须聚焦在B点附近，方能看到干涉条纹，也就是说，这样的条纹是有定域问题的。

2.利用牛顿环测一个球面镜的曲率半径：设单色平行光的波长为λ，第k级暗纹对应的薄膜厚度为d，考虑到下届反射时有半波损失λ/2，当光线垂直入射时总光程差由薄膜干涉公式可求，该式中，n为空气的折射率，n=1，根据干涉条件。

原则上，若已知λ，用读数显微镜测出环的半径r，就可以利用上面两个公式求出曲率半径R。

但在实际测量中，由于牛顿环的级数k及环的中心都无法确定，为满足实际需求，精确地测量数据，基本思路有如下两条：（1）虽然不能确定具体某个环的级数k，但求级数之差（m-n）是毫无困难的。

（2）虽然不能确定环心的位置，即无法准确测得半径（或直径），但是测弦长是比较容易的。

迈克尔逊干涉仪的原理与应用在大学物理实验中，使用的是传统迈克尔逊干涉仪，其常见的实验内容是：观察等倾干涉条纹，观察等厚干涉条纹，测量激光或钠光的波长，测量钠光的双线波长差，测量玻璃的厚度或折射率等。

由于迈克尔逊干涉仪的调节具有一定的难度，人工计数又比较枯燥，所以为了激发学生的实验兴趣，增加学生的科学知识，开阔其思路，建议在课时允许的条件下，向学生多介绍一些迈克尔逊干涉仪的应用知识。

这也是绝大多数学生的要求。

下面就向大家介绍一些利用迈克尔逊干涉仪及其原理进行的测量。

一、传统迈克尔逊干涉仪的测量应用1. 微小位移量和微振动的测量[11-14]；采用迈克尔逊干涉技术,通过测量ＫＤＰ晶体生长的法向速率和台阶斜率来研究其台阶生长的动力学系数、台阶自由能、溶质在边界层内的扩散特征以及激发晶体生长台阶的位错活性。

He-Ne激光器的激光通过扩束和准直后射向分束镜,参考光和物光分别由反射镜和晶体表面反射,两束光在重叠区的干涉条纹通过物镜成像,该像用摄像机和录像机进行观察和记录.滤膜用于平衡参考光和物光的强度.纳米量级位移的测量：将迈克尔逊型激光干涉测量技术应用于环规的测量中。

采用633nm稳频的He-Ne激光波长作为测量基准，采用干涉条纹计数，用静态光电显微镜作为环规端面瞄准装置，对环规进行非接触、绝对测量，配以高精度的数字细分电路，使仪器分辨力达到5nm；静态光电显微镜作为传统的瞄准定位技术在该装置中得以充分利用，使其瞄准不确定度达到30nm；精密定位技术在该装置中也得到了很好的应用，利用压电陶瓷微小变动原理，配以高精度的控制系统，使其驱动步距达到5nm。

测振结构的设计原理用半导体激光器干涉仪对微振动进行测量时,用一弹性体与被测量（力或加速度)相互作用,使之产生微位移。

将这一变化引到动镜上来,就可以在屏上得到变化的干涉条纹,对等倾干涉来讲,也就是不断产生的条纹或不断消失的条纹。

由光敏元件将条纹变化转变为光电流的变化,经过电路处理可得到微振动的振幅和频率。

迈克⽿孙⼲涉仪的调节和使⽤实验报告实验⼗四迈克⽿孙⼲涉仪的调节和使⽤迈克⽿孙⼲涉仪在近代物理学的发展中起过重要作⽤。

19世纪末，迈克⽿孙（）与其合作者曾⽤此仪器进⾏了“以太漂移”实验、标定⽶尺及推断光谱精细结构等三项著名的实验。

第⼀项实验解决了当时关于“以太”的争论，并为爱因斯坦创⽴相对论提供了实验依据；第⼆项⼯作实现了长度单位的标准化。

迈克⽿孙发现镉红线（波长λ=）是⼀种理想的单⾊光源。

可⽤它的波长作为⽶尺标准化的基准。

他定义1m=镉红线波长，精度达到10-9,这项⼯作对近代计量技术的发展作出了重要贡献；迈克⽿孙研究了⼲涉条纹视见度随光程差变化的规律，并以此推断光谱线的精细结构。

今天，迈克⽿孙⼲涉仪已被更完善的现代⼲涉仪取代，但迈克⽿孙⼲涉仪的基本结构仍然是许多现代⼲涉仪的基础。

【实验⽬的与要求】1.学习迈克⽿孙⼲涉仪的原理和调节⽅法。

2.观察等倾⼲涉和等厚⼲涉图样。

3.⽤迈克⽿孙⼲涉仪测定He－Ne激光束的波长和钠光双线波长差。

【实验仪器】迈克⽿孙⼲涉仪，He －Ne 激光束，钠光灯，扩束镜，⽑玻璃迈克⽿孙⼲涉仪是应⽤光的⼲涉原理，测量长度或长度变化的精密的光学仪器，其光路图如图7-1所⽰。

从氦氖激光器发出的单⾊光s ，经扩束镜L 将光束扩束成⼀个理想的发散光束，该光束射到与光束成45?倾斜的分光板G 1上，G 1的后表⾯镀有铝或银的半反射膜，光束被半反射膜分成强度⼤致相同的反射光(1)和(2)。

这两束光沿着不同的⽅向射到两个平⾯镜M 1和M 2上，经两平⾯镜反射⾄G 1后汇合在⼀起。

仔细调节M 1和M 2，就可以在E 处观察到⼲涉条纹。

G 2为补偿板，其材料和厚度与G 1相同，S-激光束；L-扩束镜；G 1-分光板；G 2-补偿板；M 1、M 2-反射镜；E-⽤以补偿光束(2)的光程，使光束(2)与光束(1)在玻璃中⾛过的光程⼤致相等。

迈克⽿孙⼲涉仪的结构图如图7-2所⽰。

两平⾯镜M1和M2放置在相互垂直的两臂上。
