DC-DC降压模块 KIS-3R33S

12345678ABCD87654321DC B ATitle NumberRevisionSize A2Date:5-May-2012 Sheet of File:D:\电路开发\工程\T12控制器\New_Pcb\T12控制器.ddbDrawn By:P2.61P2.72ADC0/P1.03ADC1/P1.14ADC2/P1.25ADC3/P1.36ADC4/P1.47ADC5/P1.58ADC6/P1.69ADC7/P1.710IRC_CLKO/RST/P0.011Vcc 12P0.113Gnd 14P3.0/LOW INT415P3.116P3.2/INT017P3.3/INT118P3.4/T0/CLKOUT119P3.5/T1/CLKOUT020P3.6/LOW INT221P3.7/LOW INT322P2.0/RSTOUT_LOW 23P2.124P2.225P2.326P2.427P2.528STC15F200U1STC15F200-28PIN_A+5C2100nf+C110uf上电后输出低电平，在复位期间也是输出低电平.T12_CTRL 123J1UART更新与调试TTL 串口RxD TxDRxDTxD T12_ADC 618D1TL431R191KTL431_ADCTL431 2.49V 基准+5TL431_ADC NTC_ADC DPY_BDPY_A DPY_C DPY_D DPY_E DPY_F DPY_G DPY_DP DPY_DIG3DPY_DIG2DPY_DIG1ENCODER_A ENCODER_D ENCODER_BQ2s8050R244.7kR234.7kQ1MOSFET P 9435+24T12_CTRL12J4T12_OUTD2LED RedR264.7k 加热状态指示T12_AMPR201kT12驱动48231U2ALM358R410kR211k R274.7kC3100nf56748U2BLM358VCC_OPT12_AMPR2820kR221kR3010kT12_ADCD45.1V对于936 建议预留焊0805焊盘 断开后转接936热电偶12J2936_SWITCH_A 1322_AMP12J3936_SWITCH_BR2920kR254.7k拆自3R33模块, 5.2V 左右输入端对地, 输出电压实测39mv 国产LM358D31N4148T12热电偶信号放大 936部分暂时忽略T12 0-500 0.000-16.748mv℃单片机ADC 参考电压等于VCC 约5v代码中按照放大器269倍增益计算既在500度时4505.212mv 只要放大器满足此条件可以用别的也可以改变电路A 1C 2B 3D 4E5Encoderencoder1ROTARYENCODERR110k R210k +5C410nfC510nfR310kENCODER_AENCODER_B ENCODER_D 软件消抖,可以不使用.旋转编码开关控制a b f c g d e DIG1a b c d e f g abc d e fgdpdpdp a b f c g d e DIG2dp a bf cg d e DIG3dp D I G 1D I G 1D I G 2D I G 2D I G 3D I G 3DS1DPY_7-SEG_DP_3I/O 口直接驱动LED 数码管R6470R7470R8470R9470R10470R11470R12470R13470R14470R15470R164703位共阴数码管驱动DPY_A DPY_B DPY_CDPY_DDPY_EDPY_F DPY_G DPY_DPDPY_DIG1DPY_DIG2DPY_DIG3R18NTC-MF52AT 10K 5% B 3950 %1R1710k %1C610nf基于NTC 热敏电阻 NTC-MF52AT 10K 5% B 3950 %1+5NTC_ADC滤波可省略冷端参考ON/OFF 1VIN 2GND3GND4VOUT 5ADJ 6KIS-3R33S U3KIS-3R33SD51N4004+C733uf 30V+24DC 19.5-24V需要拆除稳压二极管R510k可选? 没示波器看不到纹波情况+C833uf-100uf 25vC90.1-10uf+55V 输出修改输出电压为5V VCC_OP给LM358供电DC-DC 转换STC15F204EA 白光T12控制器 V 1.00 By GOODCODE。

本帖最后由GandF于2010-5-16 10:30 编辑KIS-3R33S DC-DC电源模块的用法/viewthread.php?tid=2796&highlight= 解说图R3实际是两个51K的电阻并联基本用法一、降压模式线路接法：Vin 与GND 输入，Vout与GND 输出（脚的定义见上图）输出电压= 0.925V * (R3 + R2) / R2；默认输出3.3V ~= 0.925V * (51K//51K + 10K) / 10K 改变R3就可以调节输出电压二、负压模式（本人最新研究成果。

虽然跨出的是小步，但将会引起更多的变化）第一种负压模式：实测输出- 3.3V3A线路接法：Vin 与Vout输入，Vout 与GND 输出（脚的定义见上图）例如：Vin 与Vout输入5V，那么GND 与Vout就输出- 3.3V输出电压= 0.925V * (R3 + R2) / R2；默认输出3.3V ~= 0.925V * (51K//51K + 10K) / 10K改变R3就可以调节输出电压第二种负压模式：实测输出19.5V1A线路接法：Vin 与Vout输入，Vin 与GND 输出，Vadj 接Vin，去除R3 （脚的定义见上图）例如：R1换成200K，Vin 与Vout输入5V，那么Vin 与GND 就输出19.5V输出电压= 0.925V * (R1 + R2) / R2；R1设为200K，输出19.5V ~= 0.925V * (200K + 10K) / 10K 改变R1就可以调节输出电压第三种负压模式- 隔离电源（第一种负压模式变形）：使用高频磁环，也就是传说中的铁硅铝磁环77120A7。

初级与次级的线圈比例为9:11输出使用5819二极管和330uF的电容输出电压电流3.57V0.1A3.52V0.2A3.42V0.5A3.31V0.8A3.23V1A修改的电路图下面就应用组合了。

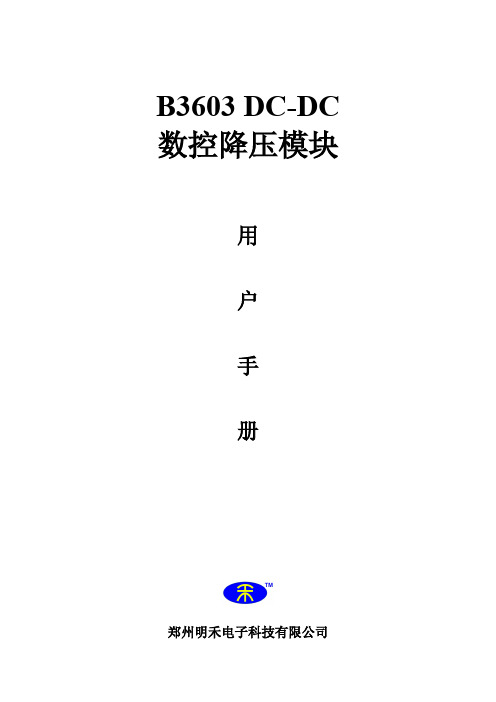

B3603DC-DC 数控降压模块用户手册郑州明禾电子科技有限公司B3603DC-DC数控降压模块是一款全数字显示的数控降压模块，体积小，功率大，效率高，工作稳定。

加入了高速微控制器的精密测量计算，可以精确调节输出电压电流大小，内置10组存储位置，可随时存储、调出参数，方便使用。

配有四位八段LED数码管，可以实时显示电压、电流、功率、容量等参数。

同时，本机具有上电后自动输出，自动轮显参数等功能，可根据使用的需要开启或者关闭。

主要特点：全数字显示，方便易用恒压，恒流状态输出OUT，恒压CV，恒流CC指示灯数控精确调节输出电压电流值自动/手动切换显示电压、电流、功率、容量等参数可设定上电后是否自动输出可设定输出后是否轮显电压、电流、功率、容量等参数10组存储位置，可自由存储、调出一键保存当前设定的电压电流值技术参数：输入电压：6V~40V输出电压：0~36V输出电流：0~3A电压调节/显示分辨率：0.01V电流调节/显示分辨率：0.001A功率显示最小分辨率：0.001W容量显示最小分辨率：0.001AH转换效率：最高92%输出纹波：≤50mV工作温度：﹣40℃~+85℃工作频率：150KHz短路保护：恒流输入反接保护：无，如有需要请加装二极管接线方式：接线端子产品尺寸（mm）：66(长)*50（宽）*21（高）重量：43g使用方法：本模块有两种工作模式：简约模式和全功能模式，出厂默认是简约模式，如果需要使用全功能模式，可自行开启。

简约模式使用方法：1、正确连接输入、输出，保证输入电压在要求的范围内，严禁反接。

2、设定所需的电压电流值，设定电压电流值的方法如下：上电后默认显示的是电压设定值，电压值显示的格式是“00.00”，按下“SET”按键可以切换到电流设定值，电流值显示的格式是“0.000”，按下按键增大设定值，按下按键减小设定值，短按精确设定，长按可以快速设定。

电压或者电流值发生变化后，按下“SET”键后会显示“----”，表示保存了当前设定的电压或者电流值。

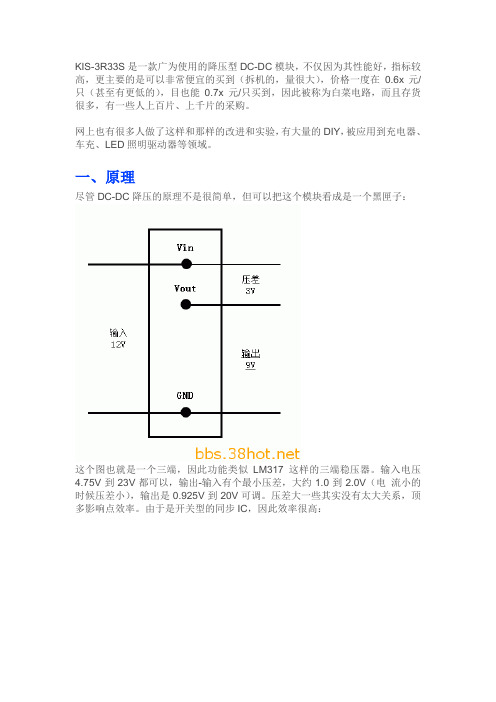

KIS-3R33S是一款广为使用的降压型DC-DC模块，不仅因为其性能好，指标较高，更主要的是可以非常便宜的买到（拆机的，量很大），价格一度在0.6x元/只（甚至有更低的），目也能0.7x元/只买到，因此被称为白菜电路，而且存货很多，有一些人上百片、上千片的采购。

网上也有很多人做了这样和那样的改进和实验，有大量的DIY，被应用到充电器、车充、LED照明驱动器等领域。

一、原理尽管DC-DC降压的原理不是很简单，但可以把这个模块看成是一个黑匣子：这个图也就是一个三端，因此功能类似LM317这样的三端稳压器。

输入电压4.75V到23V都可以，输出-输入有个最小压差，大约1.0到2.0V（电流小的时候压差小），输出是0.925V到20V可调。

压差大一些其实没有太大关系，顶多影响点效率。

由于是开关型的同步IC，因此效率很高：这三根曲线都是输出=3.3V情况下的，红色是5V输入下，0.25A输出下效率可达95%。

绿色是12V输入，由于压差大，因此效率低了点，但在0.8A输出下仍然有91%。

所谓95%的效率，就是比如5V、2A输出的场合下，输入10V时仅仅需要1.05A （理想1.00A）。

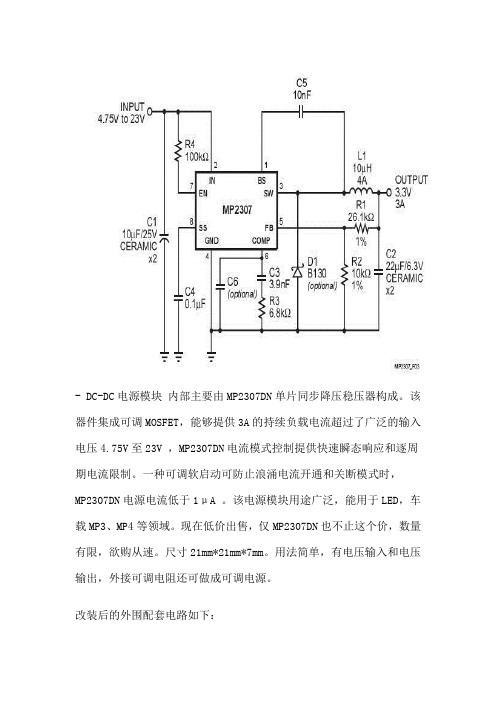

官方电路KIS-3R33S模块采用了MPS的MP2307为核心器件的降压式DC-DC，典型电路为：输入4.75V起，最高23V（有人试验到30V没烧，但不建议这样做）；输出可以从那个0.925V起调，一直到20V，电流可达3A，短时4A，有人试验到6A没烧，但不建议这样，电感也受不了。

采用两个内置的MOSFET进行同步整流，效率可达95%。

固定的340kHz振荡频率，算比较高的了，因此电感和滤波电容可以用的比较小。

从原理上看，就是IN和SW的MOS管首先导通，对电感储能，然后上面的管子断开、下面的闭合，电感的电流继续通过下面的MOS管流动。

根据输出的大小，反过来控制开关的占空比，达到可控输出的目的。

所谓同步整流，就是用MOS管替代肖特基管，在需要输出的时候控制MOS管闭合或断开，续流也是用MOS管。

- DC-DC电源模块内部主要由MP2307DN单片同步降压稳压器构成。

该器件集成可调MOSFET，能够提供3A的持续负载电流超过了广泛的输入电压4.75V至23V ，MP2307DN电流模式控制提供快速瞬态响应和逐周期电流限制。

一种可调软启动可防止浪涌电流开通和关断模式时，MP2307DN电源电流低于1μA 。

该电源模块用途广泛，能用于LED，车载MP3、MP4等领域。

现在低价出售，仅MP2307DN也不止这个价，数量有限，欲购从速。

尺寸21mm*21mm*7mm。

用法简单，有电压输入和电压输出，外接可调电阻还可做成可调电源。

改装后的外围配套电路如下：
修改方法如下：。

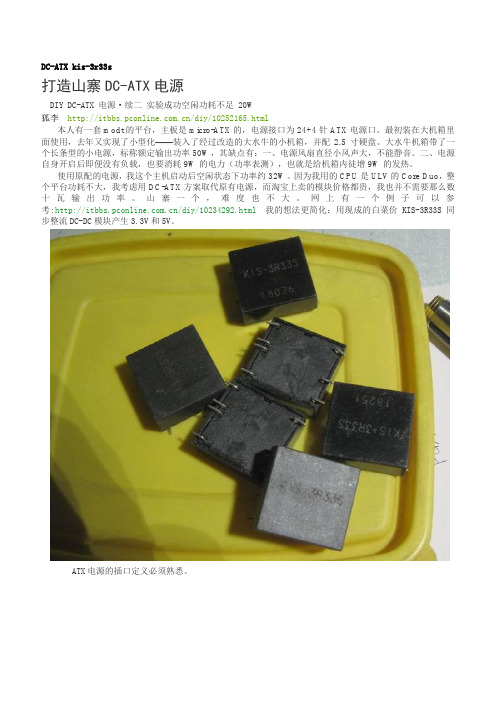

DC-ATX kis-3r33s打造山寨DC-ATX电源DIY DC-ATX 电源·续二实验成功空闲功耗不足 20W狐李/diy/10252165.html本人有一套modt的平台，主板是micro-ATX的，电源接口为24+4针ATX电源口。

最初装在大机箱里面使用，去年又实现了小型化——装入了经过改造的大水牛的小机箱，并配2.5寸硬盘。

大水牛机箱带了一个长条型的小电源，标称额定输出功率50W，其缺点有：一、电源风扇直径小风声大，不能静音。

二、电源自身开启后即便没有负载，也要消耗9W的电力（功率表测），也就是给机箱内徒增9W的发热。

使用原配的电源，我这个主机启动后空闲状态下功率约32W。

因为我用的CPU是ULV的Core Duo，整个平台功耗不大，我考虑用DC-ATX方案取代原有电源，而淘宝上卖的模块价格都贵，我也并不需要那么数十瓦输出功率。

山寨一个，难度也不大。

网上有一个例子可以参考: /diy/10234292.html我的想法更简化：用现成的白菜价 KIS-3R33S 同步整流DC-DC模块产生3.3V和5V。

ATX电源的插口定义必须熟悉。

改造材料来自电源转接线3R33S模块有6个引脚，除了地和输入输出外，还有一个使能端(开关控制)和输出调整端。

默认输出电压是3.3V, 输入最高可到22V, 用在这里完全没有问题。

我的想法是用两只3R33S分别输出3.3V和5V, 再加一只输出5V-SB(待机电源)。

12V直接从电源来，只加一个MOS管开关就够了。

-12V嘛以后再弄。

首先要做的是把3.3V输出的模块改成5V输出。

5V也可以和待机电源共用一个DC-DC，用MOS管负责开关。

不过我手上没有5V开启的低内阻MOS，况且MOS比模块还贵:P 看看3R33S模块的内部：3R33S的核心是MP2307芯片，根据手册，用于比较输出的参考电压是0.925V。

也就是说，输出电压经过电阻分压以后接到反馈端时，应该等于0.925V。

低成本DC/DC转换器34063的应用(图)斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。

降压型开关电源电路通常如图1所示。

图1中，T为开关管，L1为储能电感，C1为滤波电容，D1为续流二极管。

当开关管导通时，电感被充磁，电感中的电流线性增加，电能转换为磁能存储在电感中。

设电感的初始电流为iL0，则流过电感的电流与时间t的关系为： iLt= iL1+(Vi-Vo-Vs)t/L，Vs为T的导通电压。

当T关断时，L1通过D1续流，从而电感的电流线性减小，设电感的初始电流为iL1，则则流过电感的电流与时间t的关系：iLt=iL1-(Vo+Vf)t/L，Vf为D1的正向饱和电压。

图1降压型开关电源基本电路34063的特殊应用● 扩展输出电流的应用DC/DC转换器34063开关管允许的峰值电流为1.5A，超过这个值可能会造成34063永久损坏。

由于通过开关管的电流为梯形波，所以输出的平均电流和峰值电流间存在一个差值。

如果使用较大的电感，这个差值就会比较小，这样输出的平均电流就可以做得比较大。

例如，输入电压为9V，输出电压为 3.3V，采用220μH的电感，输出平均电流达到900mA，峰值电流为1200mA。

单纯依赖34063内部的开关管实现比900mA更高的输出电流不是不可以做到，但可靠性会受影响。

要想达到更大的输出电流，必须借助外加开关管。

图2和图3是外接开关管降压电路和升压电路。

图2升压型达林顿及非达林顿接法图3 降压型达林顿及非达林顿接法采用非达林顿接法，外接三极管可以达到饱和，当达到深度饱和时，由于基区存储了相当的电荷，所以三极管关断的延时就比较长，这就延长了开关导通时间，影响开关频率。

达林顿接法虽然不会饱和，但开关导通时压降较大，所以效率也会降低。

可以采用抗饱和驱动技术，图4所示，此驱动电路可以将Q1的 Vce保持在 0.7V以上，使其导通在弱饱和状态。
