xl6009可调升降压电路详解

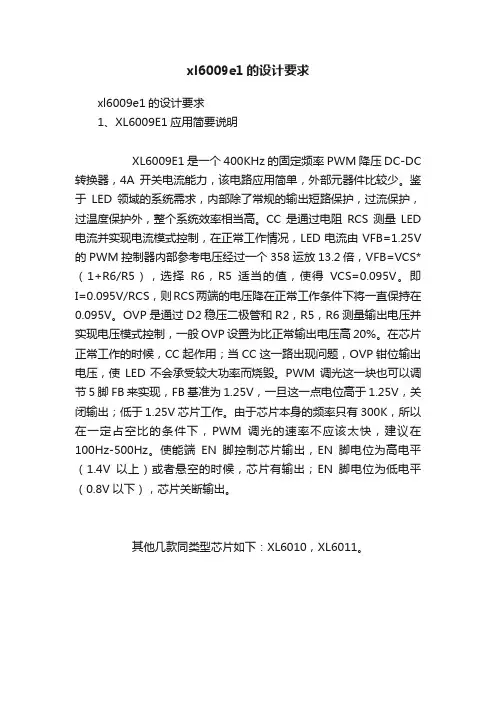

xl6009e1的设计要求
1、XL6009E1应用简要说明
XL6009E1是一个400KHz的固定频率PWM降压DC-DC转换器，4A开关电流能力，该电路应用简单，外部元器件比较少。

鉴于LED领域的系统需求，内部除了常规的输出短路保护，过流保护，过温度保护外，整个系统效率相当高。

CC是通过电阻RCS测量LED电流并实现电流模式控制，在正常工作情况，LED电流由VFB=1.25V的PWM控制器内部参考电压经过一个358运放13.2倍，VFB=VCS*（1+R6/R5），选择R6，R5适当的值，使得VCS=0.095V。

即I=0.095V/RCS，则RCS两端的电压降在正常工作条件下将一直保持在0.095V。

OVP是通过D2稳压二极管和R2，R5，R6测量输出电压并实现电压模式控制，一般OVP设置为比正常输出电压高20%。

在芯片正常工作的时候，CC起作用；当CC这一路出现问题，OVP钳位输出电压，使LED不会承受较大功率而烧毁。

PWM调光这一块也可以调节5脚FB 来实现，FB基准为1.25V，一旦这一点电位高于1.25V，关闭输出；低于1.25V芯片工作。

由于芯片本身的频率只有300K，所以在一定占空比的条件下，PWM调光的速率不应该太快，建议在100Hz-500Hz。

使能端EN脚控制芯片输出，EN脚电位为高电平（1.4V以上）或者悬空的时候，芯片有输出；EN脚电位为低电平（0.8V以下），芯片关断输出。

其他几款同类型芯片如下：XL6010，XL6011。

万联芯城专注电子元器件配单服务，只售 原装现货库存，万联芯城为长电，顺络，先科ST等国内知名 原厂的授权代理商，所售电子元器件均为原厂原装正品，只 需提交BOM物料清单，我们将为您报出一个满意的价格， 电子元器件现货销售，满足客户物料需求，万联芯城凭借 丰富的电子元器件供应链体系已在业内打下良好的品牌口碑， 点击进入万联芯城。
xl6009特点n宽5伏至32伏输入电压范围n正或负输出电压编程与单反馈pinn电流模式控制提供卓越的瞬态响应1.25伏参考可调版本n固定 400千赫开关频率n最大4安培开关电流n sw pin内置oveR电压保护优良的线路和负载调节，xl6009内置TTL关闭能力，内部优化功率 MOSFETNH效率高达94%n内置频率补偿，内置软启动功能，内置热关机功能，内置限流功能，可在263-5中使用。L包应用程序N EPC/ 笔记本汽车适配器汽车和工业用升压/降压升压/逆变变换器N便携式电子设备总说明XL6009调节器是一种宽输入范围、电流模式、DC/ DC变换器，可以产生正或负的输出电流。t输出电压。xl6009可以配置为Boost、Flyback、Sepic或InvertingConverter。XL6009内置N通道 功率场效应管和固定频率振荡器，电流模式结构，在广泛的电源和输出电压范围内导致不稳定运行。XL6009调节器是便携式电子设备 应用的特殊设计。xl6009管脚编号管脚名称说明1和接地管脚。2启用管脚。xl6009将en-pin调低以关闭设备，将其调低以打开设备。浮动 是默认的高。3sw电源开关输出引脚（sw）。4vin电源电压输入引脚。XL6009操作人员从5伏到32伏直流电压。使用适当大的电容器将 VIN旁路至GND，以消除输入端的噪声。5FB反馈针（FB）。通过外部电阻分压网络，FB感应并调节输出电压。反馈阈值电压为1.25V 注1：大于最大

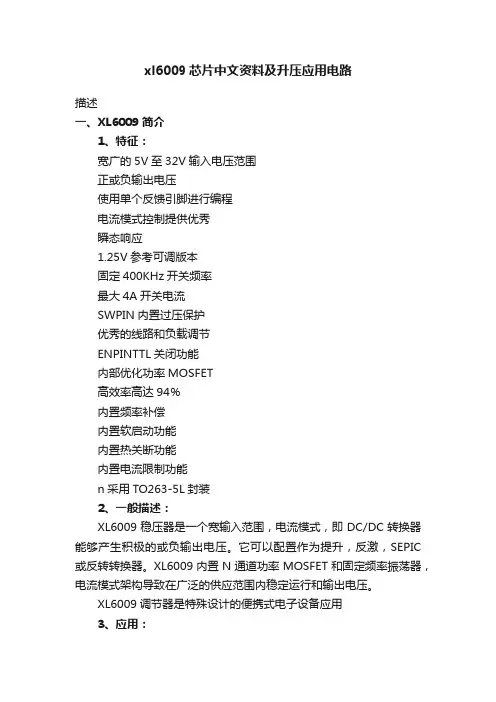

xl6009芯片中文资料及升压应用电路描述一、XL6009简介1、特征：宽广的5V至32V输入电压范围正或负输出电压使用单个反馈引脚进行编程电流模式控制提供优秀瞬态响应1.25V参考可调版本固定400KHz开关频率最大4A开关电流SWPIN内置过压保护优秀的线路和负载调节ENPINTTL关闭功能内部优化功率MOSFET高效率高达94％内置频率补偿内置软启动功能内置热关断功能内置电流限制功能n采用TO263-5L封装2、一般描述：XL6009稳压器是一个宽输入范围，电流模式，即DC/DC转换器能够产生积极的或负输出电压。

它可以配置作为提升，反激，SEPIC 或反转转换器。

XL6009内置N通道功率MOSFET和固定频率振荡器，电流模式架构导致在广泛的供应范围内稳定运行和输出电压。

XL6009调节器是特殊设计的便携式电子设备应用3、应用：EPC/笔记本车载适配器汽车和工业增压/降压-升压/负输出转换器便携式电子设备二、XL6009封装及引脚图功能1、XL6009封装及引脚图图1、XL6009的封装图2.XL6009的引脚配置（顶视图）2、XL6009引脚功能GND：接地引脚。

EN：使能引脚。

将EN引脚驱动为低电平，关闭器件并将其驱动高打开它。

浮动是默认高。

SW：电源开关输出引脚（SW）。

VIN：电源电压输入引脚。

XL6009的工作电压为5V至32V直流电压。

用适当大的旁路将Vin旁路到GND电容来消除输入上的噪音。

FB：反馈引脚（FB）。

通过一个外部电阻分压器网络，FB检测输出电压并对其进行调节。

该反馈阈值电压为1.25V。

三、XL6009内部结构图3.XL6009功能框图1、绝对最大额定值：1）输入电压Vin-0.3至36V2）反馈引脚电压VFB-0.3至VinV3）EN引脚电压VEN-0.3到VinV4）输出开关引脚电压VOutput-0.3至60V.5）功耗PD内部限制6）热阻（TO263-5L）（结到环境，没有散热器，自由空气）RJA30ºC/W7）工作结温TJ-40至125ºC8）储存温度TSTG-65至150ºC9）引线温度（焊接，10秒）TLEAD260ºC10）ESD（HBM）》2000V2、电气特性（直流参数）四、XL6009应用电路电路1：图4XL6009典型应用电路（升压转换器）电路2：XL6009出了接电源和地之外，2是使能端，3端输出的是方波信号，作为开关，当3输出低电平时D1截止，电感L1作为储能元件储存电压，电容与R2和R1组成一个回路放电，使输出电压下降。

xl6009的应用电路原理图一、引言xl6009是一种高效、可调的降压升压电源芯片，广泛应用于电子设备、通信设备等领域。

本文将介绍使用xl6009芯片的应用电路原理图，以帮助读者更好地理解和应用该芯片。

二、电路原理图以下是使用xl6009芯片的应用电路原理图：三、电路说明1.电源输入：电源输入接口可接受6V至32V的输入电压，适用于广泛的电源输入范围。

2.输入滤波电容：通过在输入端并联一个适用的电解电容，可有效地去除输入电源中的噪声。

3.芯片VIN引脚连接到电源输入，GND引脚接地，供电芯片正常运行。

4.FB调整引脚：通过改变该引脚上的电压，可调整输出电压。

5.输出滤波电容：在xl6009的输出端并联一个适用的电解电容，以平滑输出电压。

6.输出电压选择：通过改变电路中R1和R2的比例关系，可以选择所需的输出电压。

7.输出负载：输出端连接适当的负载，如电子设备、通信设备等。

四、特点与应用•特点：–输入电压范围广泛，适用于多种应用场景；–低静态功耗，高效率；–支持输出电压调整，灵活性强；–内置过温保护、欠压锁定等多种保护功能。

•应用：–电子设备：如手机、平板电脑等；–通信设备：如路由器、无线电等；–车载电子设备：如车载导航、车载充电器等。

五、总结通过本文我们了解了xl6009的应用电路原理图。

xl6009芯片的优点在于其广泛适用于各种输入电压范围，具有高效率和灵活性。

它可以用于多种电子设备和通信设备中，为我们提供便利和可靠性。

注意事项1.本文仅供参考，请在实际应用中谨慎操作；2.使用时请参考xl6009芯片的官方规格书和应用指南。

xl6009e1的设计要求
xl6009e1的设计要求
1、XL6009E1应用简要说明
XL6009E1是一个400KHz的固定频率PWM降压DC-DC 转换器，4A开关电流能力，该电路应用简单，外部元器件比较少。

鉴于LED领域的系统需求，内部除了常规的输出短路保护，过流保护，过温度保护外，整个系统效率相当高。

CC是通过电阻RCS测量LED 电流并实现电流模式控制，在正常工作情况，LED电流由VFB=1.25V 的PWM控制器内部参考电压经过一个358运放13.2倍，VFB=VCS*（1+R6/R5），选择R6，R5适当的值，使得VCS=0.095V。

即I=0.095V/RCS，则RCS两端的电压降在正常工作条件下将一直保持在0.095V。

OVP是通过D2稳压二极管和R2，R5，R6测量输出电压并实现电压模式控制，一般OVP设置为比正常输出电压高20%。

在芯片正常工作的时候，CC起作用；当CC这一路出现问题，OVP钳位输出电压，使LED不会承受较大功率而烧毁。

PWM调光这一块也可以调节5脚FB 来实现，FB基准为1.25V，一旦这一点电位高于1.25V，关闭输出；低于1.25V芯片工作。

由于芯片本身的频率只有300K，所以在一定占空比的条件下，PWM调光的速率不应该太快，建议在100Hz-500Hz。

使能端EN脚控制芯片输出，EN脚电位为高电平（1.4V以上）或者悬空的时候，芯片有输出；EN脚电位为低电平（0.8V以下），芯片关断输出。

其他几款同类型芯片如下：XL6010，XL6011。

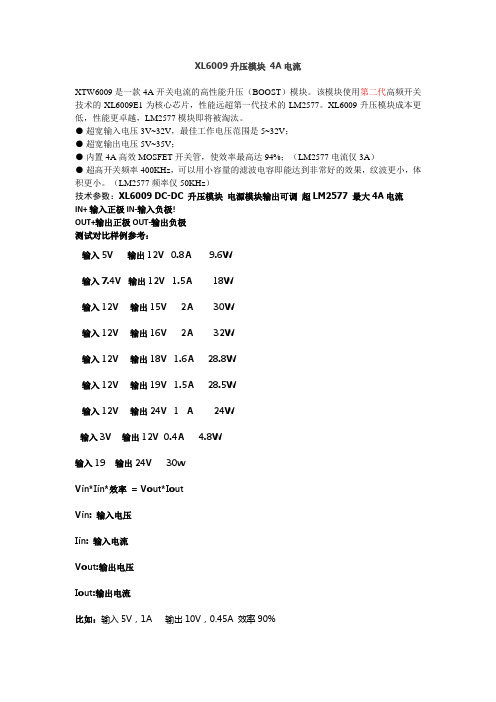

XL6009升压模块4A电流
XTW6009 是一款4A开关电流的高性能升压（BOOST）模块。

该模块使用第二代高频开关技术的XL6009E1为核心芯片，性能远超第一代技术的LM2577。

XL6009升压模块成本更低，性能更卓越，LM2577模块即将被淘汰。

●超宽输入电压3V~32V，最佳工作电压范围是5~32V；
●超宽输出电压5V~35V；
●内置4A高效MOSFET开关管，使效率最高达94%；（LM2577电流仅3A）
●超高开关频率400KHz，可以用小容量的滤波电容即能达到非常好的效果，纹波更小，体积更小。

（LM2577频率仅50KHz）
技术参数：XL6009 DC-DC 升压模块电源模块输出可调超LM2577 最大4A电流
IN+ 输入正极 IN-输入负极!
OUT+输出正极 OUT-输出负极
测试对比样例参考：
输入5V 输出12V 0.8A 9.6W
输入7.4V 输出12V 1.5A 18W
输入12V 输出15V 2A 30W
输入12V 输出16V 2A 32W
输入12V 输出18V 1.6A 28.8W
输入12V 输出19V 1.5A 28.5W
输入12V 输出24V 1 A 24W
输入3V 输出12V 0.4A 4.8W
输入19 输出24V 30w
Vin*Iin*效率= Vout*Iout
Vin: 输入电压
Iin: 输入电流
Vout:输出电压
Iout:输出电流
比如：输入5V，1A输出10V，0.45A 效率90%。

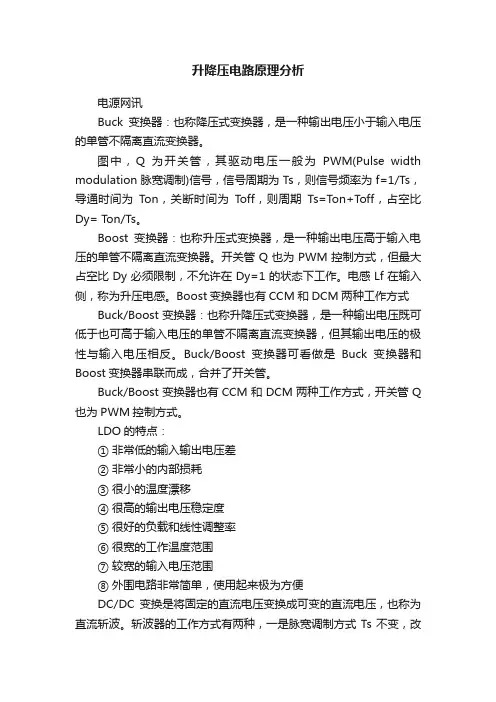

升降压电路原理分析电源网讯Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。

图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为T off，则周期Ts=Ton+Toff，占空比Dy= T on/Ts。

Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。

开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。

电感Lf在输入侧，称为升压电感。

Boost变换器也有CCM和DCM两种工作方式Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。

Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。

Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q 也为PWM控制方式。

LDO的特点：① 非常低的输入输出电压差② 非常小的内部损耗③ 很小的温度漂移④ 很高的输出电压稳定度⑤ 很好的负载和线性调整率⑥ 很宽的工作温度范围⑦ 较宽的输入电压范围⑧ 外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。

斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。

其具体的电路由以下几类：（1）Buck电路——降压斩波器，其输出平均电压U0小于输入电压Ui，极性相同。

（2）Boost电路——升压斩波器，其输出平均电压U0大于输入电压Ui，极性相同。

（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。

● 内置4A高效MOSFET开关管，使效率最高达94%；（LM2577电流仅3A）
● 超高开关频率400KHz，可以用小容量的滤波电容即能达到非常好的效果，纹波更小，体积更小。（LM2577频率仅50KHz）
技术参数：
型号规格
XL6009 升压模块
模块性质
非隔离升压（BOOST）
整流方式
非同步整流
输入范围
3V~32V
输出范围
5V~35V
输入电流
4A（最大），空载18mA（5V输入，8V输出，空载小于18mA。电压越高，空载电流越大。）
转换效率
<94%（压差越大，效率越低）
开关频率
400KHz
输出纹波
50mV（电压越高，电流越大，纹波越大）
输入7.4V 输出12V 1.5A 18W
输入12V 输出15V 2A 30W
输入12V 输出16V 2A 32W
输入12V 输出18V 1.6A 28.8W
输入12V 输出19V 1.5A 28.5W
效率90%
5 * 1 * 90% ＝ 10 * 0.45A
注意事项：
※本模块相对于LM2577的三极管推动方式转换效率更高
※本模块是可调的升压模块，可以通过调节模块上面的精密多圈可调电位器
来改变输出电压。最高输出电压为45V。顺时转降压，逆时转升压。
※模块上面标明的GND(输入负)，IN+(输入正)，GND(输出负)，OUT+(输出正)
XL6009 是一款4A开关电流的高性能升压（BOOST）模块。该模块使用第二代高频开关技术的XL6009E1为核心芯片，性能远超第一代技术的LM2577。XL6009升压模块成本更低，性能更卓越，LM2577模块即将被淘汰。

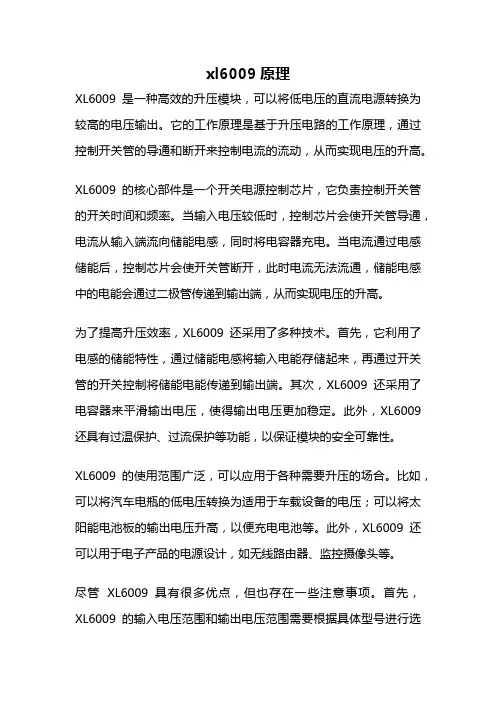

xl6009原理XL6009 是一种高效的升压模块，可以将低电压的直流电源转换为较高的电压输出。

它的工作原理是基于升压电路的工作原理，通过控制开关管的导通和断开来控制电流的流动，从而实现电压的升高。

XL6009 的核心部件是一个开关电源控制芯片，它负责控制开关管的开关时间和频率。

当输入电压较低时，控制芯片会使开关管导通，电流从输入端流向储能电感，同时将电容器充电。

当电流通过电感储能后，控制芯片会使开关管断开，此时电流无法流通，储能电感中的电能会通过二极管传递到输出端，从而实现电压的升高。

为了提高升压效率，XL6009 还采用了多种技术。

首先，它利用了电感的储能特性，通过储能电感将输入电能存储起来，再通过开关管的开关控制将储能电能传递到输出端。

其次，XL6009 还采用了电容器来平滑输出电压，使得输出电压更加稳定。

此外，XL6009 还具有过温保护、过流保护等功能，以保证模块的安全可靠性。

XL6009 的使用范围广泛，可以应用于各种需要升压的场合。

比如，可以将汽车电瓶的低电压转换为适用于车载设备的电压；可以将太阳能电池板的输出电压升高，以便充电电池等。

此外，XL6009 还可以用于电子产品的电源设计，如无线路由器、监控摄像头等。

尽管XL6009 具有很多优点，但也存在一些注意事项。

首先，XL6009 的输入电压范围和输出电压范围需要根据具体型号进行选择，使用时需要注意不要超过其额定范围。

其次，需要注意模块的散热问题，避免过热对模块的损坏。

此外，使用XL6009 进行升压时，需要注意电流的大小，避免超过模块的额定电流，以免对模块造成损害。

XL6009 是一种高效的升压模块，通过控制开关管的导通和断开来实现电压的升高。

它具有广泛的应用范围，并且具有过温保护、过流保护等功能，以保证模块的安全可靠性。

在使用时需要注意其输入电压范围、输出电压范围以及散热和电流等问题。

通过合理的选择和使用，XL6009 可以为各种电子设备提供稳定可靠的升压功能。

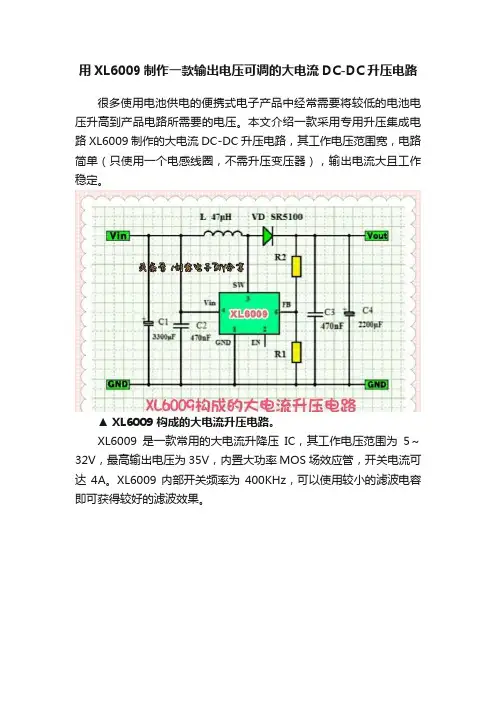

用XL6009制作一款输出电压可调的大电流DC-DC升压电路很多使用电池供电的便携式电子产品中经常需要将较低的电池电压升高到产品电路所需要的电压。

本文介绍一款采用专用升压集成电路XL6009制作的大电流DC-DC升压电路，其工作电压范围宽，电路简单（只使用一个电感线圈，不需升压变压器），输出电流大且工作稳定。

▲XL6009构成的大电流升压电路。

XL6009是一款常用的大电流升降压IC，其工作电压范围为5～32V，最高输出电压为35V，内置大功率MOS场效应管，开关电流可达4A。

XL6009内部开关频率为400KHz，可以使用较小的滤波电容即可获得较好的滤波效果。

▲ TO-263封装的XL6009E1的外形。

XL6009的②脚为使能端，该端为低电平时，XL6009内部电路停止工作无输出，此时整个电路处于低功耗待机状态。

正常工作时该端应为高电平，由于②脚悬空即为高电平，故平时该端为悬空。

XL6009的⑤脚为输出电压采样端，该端外接的电阻R1、R2决定着升压电路的输出电压。

其输出电压Vout＝1.25x（1＋R2/R1），一般R1可以选用数百Ω至1KΩ的金属膜电阻，R2选用线性电位器来调整输出电压。

上图中的C1～C4为电源滤波电容，其中C1、C4选用普通的铝电解电容，其具体容量可以根据负载电流来选取，C2、C3可以选用高频性能好的独石电容。

▲直插的SR5100肖特基二极管。

上图电路中的二极管VD应选用正向压降小、高频性能好的肖特基二极管，图中用的SR5100肖特基二极管的整流电流为5A，耐压值为100V。

若输出电流不大，亦可以使用3A的SR360肖特基二极管。

▲功率电感的外形。

制作时，升压电感L选用47μH，工作电流≥5A的功率电感。

▲铜散热片。

整个升压电路很简单，制作时全部元件可以焊接在万能板上。

若输出电流较小（数百mA）时，利用XL6009自身散热片散热即可（此时可以在XL6009自身散热片上多焊一些锡）。

基于XL6009开关升压稳压电源的设计【摘要】现实应用中有时需要能将较低的直流电压转换成输出较高电压且允许较大电流输出的升压直流电源。

本文介绍了基于XL6009设计开关升压稳压电源的一种方法，该开关升压稳压电源是将输入24V的直流电压升为36V直流电压输出，它的负载调整率小于0.3%;电压调整率小于0.3%;效率较高;纹波很小，工作电流可达2A，即输出功率可达72W。

该电源性能优良，有一定的实用价值。

【关键词】芯片XL6009;升压;稳压电源1.引言现实应用中有时需要能将较低的直流电压转换成输出较高电压且允许较大电流输出的升压直流电源。

电源电路正朝着功耗小，输出电压稳定，体积小、重量轻，转化效率高，节能等方面发展，本文基于XL6009设计开关升压稳压电源具有上述优点，有一定的实用价值。

2.电路设计思路基于XL6009开关升压稳压电源的原理框图如图1所示，直流电源输出24V 的电压分别送给基于XL6009设计的两个开关升压电源模块，两个开关升压电源分别将送来的24V的直流电压升至36V的输出电压共同对同一载供电。

为了提高电源的性能，特别是保证电源有较大的输出功率采用两个升压模块并联对负载供电。

两个电源模块对负载供电的电流比例设定为1：1，供电电流的比例可通过分别对升压模块的输出电压微调实现。

图1 基于XL6009升压开关稳压电源原理框图3.芯片XL6009介绍芯片XL6009的内部结构图如图2所示。

芯片XL6009的引脚图如图3所示。

其中1脚是接地端;2脚是使能端（高电平输出电压，低电平不能输出电压）;3脚是开关信号输出端;4脚是输入端;5脚是反馈端。

图2 XL6009内部结构图3 XL6009引脚芯片xl6009调节器是一宽输入范围，电流模式，能够产生正或负输出电压的直流/直流转换器。

它可以被配置为一升压反激式SEPIC或反相转换器。

芯片xl6009由功率N沟道MOSFET管和固定频率振荡器构成，电流模式结构在宽范围输入和输出电压下稳定工作。

基于XL6009升压芯片的LED闪光灯电源设计
1、系统方案
本系统由输入直流电源经过开关型升压电路转换，输出12V电压，为恒流源电路提供工作电压。

通过按键控制单片机内部的D/A输出信号，使恒流源电路输出恒定电流。

此时负载两端的电压值大于设定值时，由单片机内部A/D信号控制报警模块报警。

系统结构框图如图1所示：
2、升压电路分析
电路主要由XL6009升压型直流电源变换器芯片、肖特基二极管B54以及电感组成。

XL6009的3脚输出为方波信号。

作为开关，当3脚输出低电平时，D1截止，电感L1作为储能元件储存电压，电容与RV1和R1组成一个回路放电，使输出电压下降；当3脚输出高电平时，D1导通，电感L1向电容两端充电，输出电压升高。

RV1与R1是XL6009内部组成的电压放大器，作为负反馈稳定输出电压，由电阻RV1和R1控制电压放大倍数。

升压模块电路原理图如图2所示：。

100
95
90
85
80
75
VIN=12V,VOUT=36V
VIN=24V,VOUT=36V
70
65
60
55
50 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5
Output current(A)
图14. XL6019系统效率曲线
XL6019 36W升压/升降压电源方案
XL6019 36W升压/升降压电源方案
图 1. XL6019 封装
描述
XL6019是一款专为升压、升降压设计 的单片集成电路，可工作在DC5V到40V输 入 电 压 范 围 ， 低 纹 波 ， 内 置 功 率 MOS 。 XL6019内置固定频率振荡器与频率补偿电 路，简化了电路设计。
PWM 控 制 环 路 可 以 调 节 占 空 比 从 0~90%之间线性变化。内置过电流保护功能 与EN脚逻辑电平关断功能。
Efficiency VS Output current
100
95
90
85
80
75
VIN=24V,VOUT=48V
VIN=36V,VOUT=48V
70
65
60
55
50 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5
Output current(A)
典型值
1.25 93
最大值 单位
1.269 V
-
%
电气特性(直流参数)
Vin = 12V, GND=0V, Iout=0.1A;Ta = 25℃；其他任意，除非特别说明。

201*年全国大学生电子设计竞赛LED闪光灯电源（H题）【高职高专组】参赛学生：指导老师：201*年8月16日目录摘要 (3)第一章系统方案论证 (4)1.1电源变换方案论证 (4)1.2显示方案论证 (5)第二章理论分析与计算 (6)2.1效率提高的分析 (6)2.2效率计算 (6)第三章电路与程序设计 (7)3.1电源总体系统方案设计 (7)3.2单元电路设计 (7)3.2.1 XL6009开关电源升压单元电路 (7)3.2.2 MC34063无外接三极管的降压变换电路 (7)3.2.3 过压报警单元电路 (8)3.2.4 升降压转换电路 (8)3.2.5 电流检测电路 (8)3.2.6 设定电路 (9)3.2程序流程图 (9)第四章测试方案与测试结果 (11)4.1调试方法与仪器 (11)4.2测试结果分析 (11)4.2.1 基本功能测试 (11)4.2.2 扩展功能测试 (11)4.2.3 测试结果分析 (12)附录 (13)附录1 主电路板电路原理图 (13)附录2 元器件清单 (14)附录3 部分程序清单 (14)摘要该电源采用由升/降压转换模块（核心部件为XL6009和MC34063芯片）、电流检测模块（运放OP295）、升降压切换模块、显示与报警模块、MCU系统组成。

该电源能实现连续输出或脉动输出两种模式。

该电源能够实现要求的恒流输出，并达到要求的电流相对误差和效率。

当输出电压高于10.5V时发出蜂鸣报警。

在脉动输出时，脉冲周期在10、30、100ms 三档时，脉冲占空比为1∕3，相对误差小于2%。

通过数码管对当前恒流输出的模式进行显示。

关键词：升降压电路；电流检测；升降压转换电路；A T89S52单片机；过压报警第一章 系统方案论证1.1电源变换方案论证通过分析题目任务与要求，将3.0～3.6V 的直流电转换为稳定的直流电源，即实现直流-直流电压的变换。

方案一：Boost 电源变换方案Boost 电源转换方案如图1-1所示。

【关键词 】开关电源；升压 ；升降压 ；ＸＬ６００９
１ 引官
开 关 电源 是通 过 控 制 开 关 管 导通 和 关 断 的 时 间 比例 ，维 持 稳 定输 出 电压 的一种 电源 。开关 电源 的 一般 结构 是 由开 关管和 控 制开 关 管 的脉 冲 发生 器构 成 ， 即：脉 冲 宽度 调 制 （Ｐｕｌｓｅ Ｗｉｄｔｈ Ｍｏｄｕｌａ ｔｉｏｎ，简称 ：ＰＷＭ ）。 巾于开 关 电源相 比于线 性 电源 具有 效率 高 ， 功 耗 小 、体积 小 、最 量轻 等优 良特 性 ，所 以被 广泛 用 于军 工设 备 、 通 讯 设备 、医 疗设 备 、安 防监控 、数 码产 品和 仪 器仪表 等邻 域 。
（ＥＮ），３脚 为开 关输 出脚 （ＳＷ ），４脚 为输入脚 （ＶＩＮ），５脚 为反 馈脚 （ＦＢ）。 内部集 成４００ＫＨＺ的ＰＷＭ波信 号调制 器以及功率场 效应 管 驱动 电路 ，集成 １．２５Ｖ基准源 ，用 于与反馈 脚 （ＦＢ）输 入电压 进行 误 差 比较 放大 ，从而改 变脉冲 宽度 ，进 一步调 整输 出。 自带使 能端 ， 做 到一键 开启和 关闭 。内置器件 保护 ，包括热 关断 、过流 保护 、输 出 短路 保护等 ，其 内部结构 如 图１…所示 。
图 １ ＸＬ６００９内 部 结 构
∞ＩＤ
图３ ＸＬ６００９升压 电路简化 圄 由图３可知 ，经 过简化 后 ，ＸＬ６００９的升 压 电路 直接转化 为经 典的 Ｂｏｏｓｔ升压 电路。所 以，根据Ｂｏｏｓｔ升压 电路器 件选择 原则 ，电感Ｌｌ不 可太 小 ，整流 管ＶＤ需 为 肖特 基二 极管 ，使其 开关速 度更 快 。当开 关 管Ｔ管处 于 导通状 态 时， 整流管 ＶＤ截 止 ， 电流方 向从 左到 右给 电感 Ｌｌ充 电，此时 只有 电容Ｃｌ给 负载Ｒ供 电；当开关管 处于截止状 态时 ， 整流 管ＶＤ导 通 ，根 据 电感的 电流特 性可知此 时 的电感Ｌｌ电流 方 向不 变 ，所 以电感 Ｌ１右侧 电势更高 使得极 性相 反 ［２】，通 过 整流 管ＶＤ给 负 载供 电 并给 电容Ｃｌ充 电 ，达 到 升压 效果 ，此 时输 出 电压 ： 以 ＝ ＋ （ｕ 为输入电压， 为电感零｛ｉ蟊入响应时两端电压）。 由于 ＸＬ６００９内部 自带 １．２５ｖ基准 ，与 反馈 脚ＦＢ进 行差 分放 大 比 较 ，调整 内部 脉冲 宽度 ，稳 定输 出 电压 ，所 以输 出电压 与 电阻Ｒ１和 电阻Ｒ２有关 。根据 差 分 放 大器 具 有虚 短 路 的特 性 ，可 将 反 馈脚 ＦＢ 视为 固定 １．２５Ｖ， 于是输 出 电压表 达式 如式 （１）：

XL6009 BOOST DEMO BOARD MANUAL一：XL6009升压应用测试数据1．XL6009 升压应用电路图2. XL6009 升压应用测试数据图示（自然通风，室温：25℃）（1） 输入电压为10V，输出电压18.5V输入电压（V）输入电流（A）输出电压（V）输出电流（A）效率（%）91.5610.04 1.01 18.57 0.590.779.99 2.05 18.59 1.089.479.91 3.14 18.56 1.587.589.84 4.24 18.27 2.0（2）输入电压为12V，输出电压18.5V输入电压（V）输入电流（A）输出电压（V）输出电流（A）效率（%）12.01 0.83 18.56 0.5 93.191.7811.97 1.69 18.57 1.011.91 2.55 18.56 1.591.6889.9911.84 3.48 18.54 2.089.0311.78 4.40 18.46 2.5（3）输入电压为14V，输出电压18.5V输入电压（V）输入电流（A）输出电压（V）输出电流（A）效率（%）93.3914.01 0.71 18.58 0.594.4613.95 1.41 18.58 1.093.3213.89 2.15 18.58 1.592.6013.83 2.90 18.57 2.091.8313.76 3.67 18.55 2.513.70 4.48 18.51 3.090.48（4）输入电压为15V，输出电压18.5V输入电压（V）输入电流（A）输出电压（V）输出电流（A）效率（%）14.96 0.67 18.61 0.592.8393.0214.93 1.34 18.61 1.092.6014.85 2.03 18.61 1.592.4714.79 2.72 18.60 2.091.8114.70 3.44 18.57 2.591.0014.65 4.17 18.53 3.0Efficiency Vs Output Current Output Voltage Change Vs Output Current3. XL6009 升压应用元器件温度数据（室温：25℃）（1）输入电压为10V 输出电压为18.5V（各元器件测试点见下图）1.5A2.0A1.0A输出电流能力 0.5AXL600929℃ 35℃ 50℃ 79℃电感（33uH/5A） 30℃ 34℃ 49℃ 46℃肖特基二极管（B54） 30℃ 37℃ 48℃ 70℃输入电容（35V/100uF） 26℃ 28℃ 31℃ 33℃输出电容（50V/220uF） 28℃ 30℃ 38℃ 43℃（2）输入电压为12V 输出电压为18.5V（各元器件测试点见下图）输出电流能力0.5A 1.0A 1.5A 2.0A 2.5AXL600933℃ 38℃ 48℃ 63℃ 80℃电感（33uH/5A） 29℃ 33℃ 35℃ 38℃ 47℃肖特基二极管（B54） 33℃ 44℃ 51℃ 67℃ 84℃输入电容（35V/100uF） 26℃ 28℃ 31℃ 32℃ 36℃输出电容（50V/220uF） 26℃ 30℃ 33℃ 40℃ 50℃（3）输入电压为14V 输出电压为18.5V（各元器件测试点见下图）输出电流能力0.5A 1.0A 1.5A 2.0A 2.5A 3.0AXL600930℃ 35℃ 45℃ 52℃ 64℃ 78℃电感（33uH/5A） 29℃ 31℃ 34℃ 35℃ 39℃ 43℃肖特基二极管（B54） 30℃ 40℃ 50℃ 60℃ 69℃ 85℃输入电容（35V/100uF） 25℃ 27℃ 28℃ 29℃ 30℃ 32℃输出电容（50V/220uF） 26℃ 28℃ 32℃ 35℃ 41℃ 47℃（3）输入电压为15V 输出电压为18.5V（各元器件测试点见下图）输出电流能力0.5A 1.0A 1.5A 2.0A 2.5A 3.0AXL600930℃ 35℃ 41℃ 48℃ 58℃ 78℃电感（33uH/5A） 29℃ 30℃ 33℃ 35℃ 39℃ 49℃肖特基二极管（B54） 32℃ 38℃ 50℃ 59℃ 68℃ 86℃输入电容（35V/100uF） 26℃ 27℃ 28℃ 30℃ 32℃ 34℃输出电容（50V/220uF） 27℃ 29℃ 30℃ 35℃ 42℃ 50℃电感（L1）温度测试点XL6009温度测试点输出电容（COUT）温度测试点肖特基二极管（D1）温度测试点输入电容（CIN）温度测试点二：PCB 板布局建议：（1）流大电流的线要粗，短，不拐弯。

同步升降压电路详解
同步升降压电路是一种用于调整电源输出电压的电路。

它可以将输入电压升高
或降低到所需的输出电压，以满足不同电子设备的供电需求。

在许多应用中，电子设备需要不同电压级别的供电。

例如，一些器件需要较低
的电压以保护其内部电路，而其他器件则需要较高的电压以满足其性能要求。

同步升降压电路可以有效地解决这个问题。

同步升降压电路使用特定的开关元件（如MOSFET）来控制电流的流动。

它的工作原理类似于开关电源，但具有更高级的功能。

当输入电压高于输出电压时，开关元件将输入电压转换为脉冲，并通过滤波电路将其转换为所需的输出电压。

当输入电压低于输出电压时，开关元件将输出电压转换为脉冲，并通过滤波电路将其升高到所需的输出电压。

同步升降压电路还可以根据负载的需求自动调整输出电压。

它通常使用反馈控
制技术来监测输出电压，并相应地调整开关元件的工作状态。

通过不断监测和调整，同步升降压电路可以保持输出电压的稳定性和准确性。

此外，同步升降压电路还具有一些其他优势。

它可以提供较高的能效和转换效率，从而减少能源浪费和发热问题。

它还可以减小物理尺寸和重量，使电子设备更加紧凑和便于携带。

总而言之，同步升降压电路是一种非常实用和灵活的电源调节电路。

它可以根
据设备需求提供适当的电压输出，并具有较高的能效和转换效率。

无论是在家庭应用还是工业领域，同步升降压电路都发挥着重要的作用。
