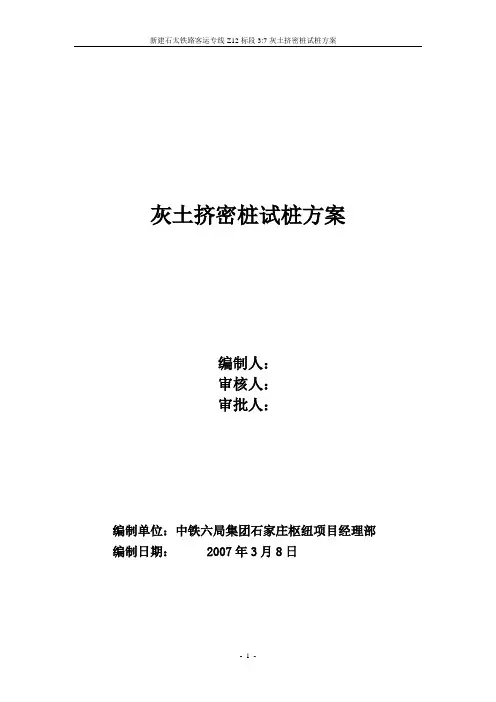

灰土挤密桩试桩方案
目录
一、编制依据 (1)
二、工程概况 (1)
2.1工程概况 (1)
2.2工程地质情况 (1)
三、试桩地点、布置及内容 (2)
3.1地点 (2)
3.2布置 (2)
四、试验段的内容及目的 (2)
五、施工机械及检测设备 (4)
六、试验段的意义 (5)
七、试验段施工前的准备工作 (5)
八、试桩施工方法及工艺流程 (7)
九、试验数据收集整理 (9)
十、质量保证措施 (9)
十一、安全保证措施 (10)
十二、环境保护措施 (10)
灰土挤密桩试桩方案
一、编制依据
1.1《铁路工程地基处理技术规程》 TB10106-2010；
1.2《铁路工程土工试验规程》(TB10102-2010)；
1.3《铁路路基工程施工质量验收标准》（TB10414-2003）；
1.4《路基个别工点设计通用图》，图号：京沈客专施路通-13；
1.5《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160；
1.6《客运专线铁路路基工程施工技术指南》TZ212-2005；
1.7《铁路工程桩基无损检测规程》；
1.8本标段现场调查的相关资料；
二、工程概况
2.1工程概况
本标段区间路基及站场灰土挤密桩施工的地段见下表：
灰土挤密桩统计表
本次灰土挤密桩试验设在DK348+620处进行。
2.2工程地质情况
地下水类型为第四系空隙潜水及基岩裂隙水，主要靠大气降水及地下径流补给，水位季节变化幅度2～6m。
地震动峰值加速度：0.05g（地震基本烈度VI度）。土壤标准冻土深度1.20m，土壤最大冻结深度为1.35m。
特殊地质条件：新黄土具I级（轻微）非自重湿陷性及中等膨胀性；粉质粘土具中等膨胀性，泥质砂岩具膨胀性。
三、试桩地点、布置及内容
（一）地点
为保证试验更接近实际，我标段决定将试桩位置定在设计桩位以外的地方进行试桩工作（拟在喀左站DK348+620处设计桩位以外的空地）。
（二）布置
灰土挤密桩布置为桩间距0.9m，正方形布置，桩径0.4m，桩长为3.675m，试桩为4根灰土挤密桩与CFG桩位置关系见下图；
四、试验段的内容及目的
试验内容：主要确定灰土挤密桩每层填料厚度、夯击次数以及最佳灰土配合比、土的最佳含水率。试验目的：为更好的控制施工质量，总结出科学合理的施工作业参数，进行试验段实验数据总结。确定出科学合理的填层厚度及相应的夯击遍数，将其推广到全线灰土挤密桩施工作业中，指导全段路基、涵洞灰土挤密桩施工。
1、通过试桩，确定以下主要项目：
（1）灰土每层填料厚度。
（2）灰土每层夯击遍数；
（3）拌合灰土的最佳配合比；
（4）施工用土的最佳含水率；
（5）最佳的机械配套和施工组织。
2、试桩过程的每一个工序都要进行跟踪检测，取得必要而准确的检测数据，做好详细的记录，妥善保管，作为总结和分析的依据。
3、检测：
（1）挤密桩桩孔填夯密实度应符合设计要求，孔内填料应分层回填夯实，其压实系数不应小于0.97（轻型击实）。
（2）灰土挤密桩施工结束7-14天后，采用重型动力触探、钻机取样对试桩桩身质量进行检验。检验数量不应少于总桩数的2‰，且不少于3根。在全桩长范围内，在桩心附近采用钻机取样，每2m采取试样测定干密度。
（3）灰土挤密桩施工结束7-14天后应对桩间土的处理效果进行检验，在桩间形心点，成孔挤密深度范围内采用钻机取样，每2m取样测定干密度并进行压缩试验，对湿陷性黄土还应进行湿陷性试验，桩间土湿陷系数应小于0.015.桥头位置有灰土挤密桩应检测。
（4）成桩28天后，采用平板载荷试验方法检验单桩复合地基承载力，单桩复合地基承载力应满足具体工点设计要求。检验数量不少于总桩数的2‰，且每检验批不少于3根。
（5）灰土挤密桩的桩位、垂直度、有效直径的允许偏差应符合下表的规定。
灰土挤密桩施工的允许偏差、检验数量及检验方法
五、施工机械及检测设备
1、投入施工机械设备详见表5.1
表5.1 灰土挤密桩施工机械设备表
2、主要投入的测量、试验检测设备见下表5.2：
表5.2 测量、检测仪器设备表
六、试验段的意义
1、规范要求
铁路建设投资巨大，质量要求高，为确保工程施工顺利进行，避免因盲目施工而给工程带来重大损失，在施工前应进行工艺性试验。
2、工程管理的需要
通过试桩，获得与施工有关的技术成果数据，利用试验段成果指导和控制全线施工；因此要求试验段应具有代表性、准确性和真实性。
七、试验段施工前的准备工作
1、人员准备
根据试桩需要, 项目部各相关管理部门及以架子队队长为主的技术、试验、测量、材料、安全、机械人员等人员参建试桩施工。同时我分部组建了试桩施工领导小组,施工领导小组组长由赵勇担任,副组长王荣、陈振担任，做到分工明确，协调统一。具体分工详见下表7.1所示：
表7.1 试桩人员分工明细表
2、机械准备
机械设备及仪器投入见表5.1～5.2
3、试验准备
取具有代表性的土样进行室内标准试验确定相关试验参数，结果备用。检验方法应符合《铁路工程土工试验规程》（TB10102-2010）的有关规定。
4、测量准备
在试验段路基上做好放线工作，保证灰土挤密桩点位分布正确。
5、现场准备
A、试验段相应人员组织安排均已到位、试验段的协调工作也已做好；
B、试验段施工机械配备已到位；
