WinCC flexible ES -- 创建HMI组态 -- 组态变量

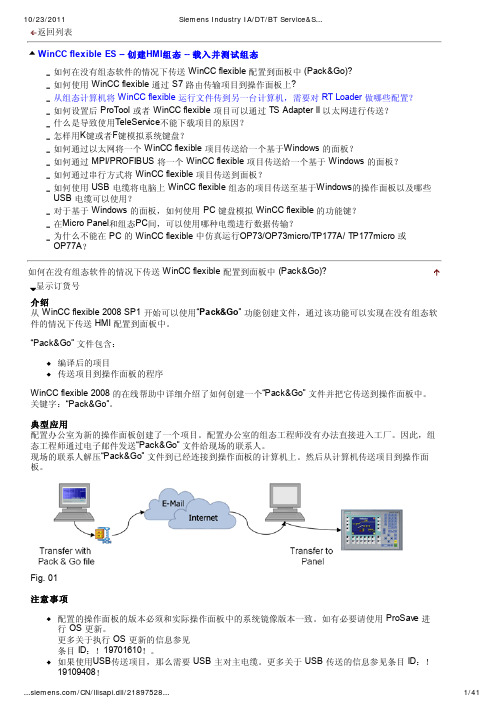

collapse('/WWsupport/',24248681, document.img_24248681) 在 WinCC flexible PC 运行系统中如何将打印输出到不同的打印机上？隐藏订货号显示订货号订货号:说明在 WinCC flexible PC 运行系统中无法明确地为打印输出指定打印机。

所有来自于 WinCC flexible PC 运行系统的打印输出总是输出到 Windows 的默认打印机上。

为了使来自于 WinCC flexible PC 运行系统的打印输出到不同的打印机上，相关的打印机必须被设置为 Windows 的默认打印机。

可以在每个打印输出之前手动的设置，通过 Windows 打印机对话框（开始 > 设置 > 打印机及传真 > 定义为默认）进行设置，但是这样很不方便。

可以选择通过在 WinCC flexible 运行系统中使用 VB 脚本来改变默认打印机。

可以将该脚本连接到一个按钮上，例如，通过该按钮在 Windows 中设置一个指定的打印机为默认打印机然后开始打印输出。

可以将该脚本结构化以至于可以重的面板，如何使用脚本将信息保存到文本文件或读取出来？ 如何在WinCC flexible PC 运行系统中通过脚本启动一个声音文件？ 如何在 WinCC flexible 中用脚本做动态对象？ 在 WinCC flexible 中提供哪些 VBS 信息和编程向导？隐藏订货号显示订货号订货号:附件隐藏订货号显示订货号订货号理论上，基于Windows CE 的面板不能访问SQL 数据库。

必要条件：∙SQL server1∙Windows 中必须创建SQL 数据源∙WinCC flexible Advanced∙WinCC flexible PC Runtime1 SQL server 必须和操作系统相匹配（同时也必须和WinCC flexible 相匹配）。

wincc flexible教程WinCC Flexible教程WinCC Flexible是一款由西门子公司开发的工业自动化软件，用于编程和监视人机界面。

它是一款功能强大、灵活易用的软件，适用于各种工业领域和应用场景。

本教程将详细介绍WinCC Flexible的基本功能和操作方法，帮助读者快速上手并掌握该软件的使用技巧。

第一部分：WinCC Flexible简介与安装1. WinCC Flexible简介- 介绍WinCC Flexible的主要特点和功能。

- 解释WinCC Flexible在工业自动化中的作用和意义。

2. WinCC Flexible安装- 阐述WinCC Flexible的安装步骤和注意事项。

- 提供常见安装问题的解决方法。

第二部分：WinCC Flexible项目创建与配置1. WinCC Flexible项目创建- 演示如何创建新的WinCC Flexible项目。

- 分析项目文件结构和组织方式。

2. WinCC Flexible项目配置- 介绍项目配置的基本概念和作用。

- 演示如何配置项目的属性、变量和通信设置。

第三部分：WinCC Flexible图形界面设计1. WinCC Flexible图形界面概述- 简要介绍WinCC Flexible的图形界面组件和特点。

- 解释不同界面元素的功能和用途。

2. WinCC Flexible界面设计工具- 详细介绍WinCC Flexible的界面设计工具及其使用方法。

- 演示如何创建和编辑图形界面。

3. WinCC Flexible界面设计实例- 提供几个实际应用场景的界面设计示例。

- 解释每个实例的目的和设计思路。

第四部分：WinCC Flexible数据处理和报警管理1. WinCC Flexible数据处理功能- 介绍WinCC Flexible的数据处理功能，如数据记录和计算。

- 演示如何使用数据处理功能实现特定的业务逻辑。

创建HMI组态一．创建面板（一）、在面板中分配用户权限说明：面板有一个动态接口和一个静态接口。

动态接口能够动态的改变面板的属性。

静态接口参数只能在开发环境下(WinCC flexible ES) 并且不能在运行模式下改变。

在画面中为对象分配用户权限(例如配置I/O 域) 只能通过设置静态接口实现。

1.添加文本域和IO域分别添加5个IO域和5个文本域。

布置文本域和IO域，如图所示。

重命名文本域“Set value”，“Actual value”，“P”，“I” 和“D”。

2.创建一个面板按下鼠标左键的同时移动，在出现的虚框中选中画面中的所有对象(多选)。

鼠标右键单击弹出一个菜单。

选择“Create Faceplate”。

3.创建用户权限属性创建一个分类，名称为“User Management”。

创建两个属性，名称分别由“Admin”和“User”。

这里不要激活属性检测开关。

动态接口属性静态接口属性4.连接属性选中I/O域“Set value”。

在面板配置窗口中，选中对象的内部属性则会高亮显示。

为相关的I/O域展开“Security” 条目。

单击“Authorization” 条目并且拖拽到“User”属性上。

最小化相关的I/O域。

重复操作，从而使I/O域“P”，“I”和“D”都连接用户权限到属性“Admin”上。

通过点击连接线(1)检查“Admin”属性的连接，当选中连接线，则改线黄色高亮显示。

5.关闭面板关闭面板编辑器。

6.创建用户在工程树形图中双击“Runtime User Administration > Users”切换到“Users”视窗。

创建一个新的用户“User1”并且为该用户分配密码(例如：“200”)。

添加该用户到“Users”组中。

7.分配用户权限切换到包含面板的画面中。

.选中面板，在属性窗口中选择“General”条目(1)。

在“General”分类中包含了“User Management”分类，在分类中的这些属性都是静态接口的镜像。

HMI人机界面HMI （人机界面）是连接可编程序控制器（PLC）、变频器、直流调速器、仪表等工业控制设备，利用显示屏显示，通过输入单元（如触摸屏、键盘、鼠标等）写入工作参数或输入操作命令，实现人与机器信息交互的数字设备。

HMI在工厂自动化体系中处于承上启下的位置，通过连接现场总线，完成现场设备的逻辑控制管理，并且为上层管理系统提供必要的数据。

HMI由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通信接口、数据存贮单元等，其中处理器的性能决定了HMI产品的性能高低，是HMI的核心单元。

根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。

HMI 软件一般分为两部分，即运行于HMI 硬件中的系统软件和运行于PC机Windows操作系统下的画面（如WinCCflexible）o使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC机和HMI产品的串行通信口，把编制好的“工程文件”下载到HMI 的处理器中运行。

HMI人机界面产品的基本功能包括：k设备工作状态显示，如指示灯、按钮、文字、图形、曲线等；2、数据、文字输入操作，打印输出3、生产配方存储，设备生产数据记录4、简单的逻辑和数值运算5、可连接多种工业控制设备组网HMI的选型指标包括：k显示屏尺寸及色彩、分辨率、HMI的处理器速度性能、2、输入方式：触摸屏或薄膜键盘3、画面存贮容量，注意厂商标注的容量单位是字节(byte)、还是位(bit)4、通信口种类及数量，是否支持打印功能本模块主要介绍西门子TP270触摸屏，其接口外形如图3-2所示，接口功能描述见表3-1。

图3-2西门子TP 270接口排列图表3-1接口功能描述触摸屏设备的装载程序1、装载程序图3-6显示了触摸屏设备启动期间和运行系统结束时迅速岀现的装载程序。

Taskbar图3-6装载程序界面装载程序各按钮具有下述功能：・按下“传送(Transfer)"按钮，将触摸屏设备切换到传送模式，等待组态画而的传送。

Wincc组态创建变量的几种方法摘要在wincc软件中建立变量，一般使用变量管理器里建立，但也可以通过其他方式完成此项工作。

1）利用wincc软件自带的变量导出导入组件；2）利用wincc提供的工具在excel表格里建立；3）把变量从step 7传送到wincc里等。

关键词wincc；变量；excel；导出；导入step7在组态软件的运行环境下，现场的生产状况将实时的反映在变量的数值中；操作人员监控数据，在计算机上发布的指令也是通过变量传送给现场的。

因此组态变量是一个重要的工作。

创建变量，最常用也最简单的方法就是在变量管理器里建立，但是这样只能一个一个的命名，选变量类型和连地址。

如果项目变量非常多的情况下，这是一项很耗费时间的工作。

为了更快更准确的完成此项工作，有以下几种方法。

1 利用wincc软件自带的变量导出导入组件1.1 操作步骤1）在安装wincc时，自定义安装中“smarttools”组件下的“变量导出导入”勾选安装该工具；2）打开已经建立的wincc项目，在tools中打开“TAG Export Import”，选中“export” 导出项目变量，在“path”栏选择导出变量表存放的路径，导出后生成后缀是.csv的“项目名_cex”，“项目名_dex”和“项目名_vex”三个文件，文件“项目名_vex”中就是建立的变量，其中Varname是变量名称，Spec是变量地址，CTyp 是变量类型等等。

之后，操作excel表格一样拖动等快速建立变量；3）建立完成后，打开“TAG Export Import”，选中“Import”，导入修改后的变量表。

1.2 注意事项1）整个操作过程，wincc项目管理器全程打开，导出和导入都是默认打开的项目；2）可以先在变量管理器里建立几个变量再导出，有利于查看导出文件中已经建立的变量的名称、类型、地址等对应的栏；3）导出生成的三个文件，在导入时，只用选择其中一个文件导入即可。

winccflexible中变量表的导⼊
前段时间，有个朋友问了我⼀个问题，他说300的PLC和西门⼦触摸屏配合使⽤时，可以在step7⾥⾯插⼊⼀个HMI的站，这样在触摸屏⾥⾯选择变量的时候，直接选择300PLC⾥⾯的符号表或是DB块的变量，但是现在⽤的是⼩型的200系列的PLC，有没有什么办法把这个200的符号便的变量⼀次性导⼊到西门⼦触摸屏软件中的变量表中，这样的话，使⽤时就不需要在触摸屏变量表中⼀个⼀个的去建⽴这些变量。

那接下来我就跟⼤家分享下，如何把这个200PLC软件中符号表⾥建⽴的变量导⼊到触摸屏的变量表中。

要实现这个功能，我们可以分为以下⼏个步骤来完成。

(1) 在wincc flexible的变量表中，先建⽴⼀个表⾥，作为参考，然后把wincc flexible的变量表给导出来，导出的⽂件后缀名为(.CSV)。

名称为tags的⽂件，此⽂件可以使⽤EXCEL进⾏打开和编辑。

（2）打开导出的tags.csv的⽂件及S7-200PLC中的符号表。

把符号表中的名称和地址复制到tags.csv中，按照建⽴的参考变量的格式进⾏修改。

（3）保存好添加好的变量，保存时会提⽰如下对话框：
然后点击“是”按钮并保存。

（4）打开触摸屏软件中“项⽬"选项⾥⾯的“导⼊/导出”选项，选择⾥⾯的“CSV导⼊”选项，把建⽴好的CSV⽂件的内容导⼊进去。

完成这些步骤后，就可以看到以及把200PLC中符号表⾥⾯建⽴的变量导⼊到了触摸屏软件的变量表中。

⽂章中若有不对之处望指正，若⼤家有更简便的⽅式望告知，谢谢！！！。
