威纶触摸屏编程培训教程

威纶通人机界面培训讲义人机界面培训讲义基础篇V2.0威纶通科技有限公司2015.2目录一、人机界面简介 (3)1.1 人机界面的概念和功能 (3)二、组态软件的安装 (5)2.1 EasyBuilder软件安装 (5)2.2 EasyBuilder软件界面 (8)三、HMI与控制器的通讯 (10)3.1 例举1：与西门子S7-200 PLC通讯 (10)3.2 例举2：与变频器MODBUS通讯 (13)四、工程文件 (16)4.1 新建工程 (16)4.2 工程的保存、编译、模拟和下载 (18)五、基本功能 (23)5.1 多画面与自定义画面的设计 (23)5.2 按钮与指示的设计 (27)5.3 数据显示的设计 (30)5.4 显示时间的设计 (32)5.5 动画显示的设计 (34)5.6 章节练习 (36)六、事件登录及报警 (37)6.1 事件登录元件的设计 (37)6.2 报警信息的显示和读取 (39)6.3 滚动报警数据显示和报警解除 (41)6.4 章节练习 (43)七、资料取样 (44)7.1 资料取样信息的编辑 (44)7.2 趋势图的设计 (46)7.3 历史数据显示的设计 (47)7.3 章节练习 (49)八、配方应用 (50)8.1 配方数据库的设置 (50)8.2 配方数据的设计 (52)8.3 章节练习 (54)九、用户等级 (56)9.1 操作权限的设置 (56)9.2 权限提示窗口的设计 (57)9.3 用户登录窗口的设计 (59)9.4 直接窗口与间接窗口的设计 (60)9.5 章节练习 (64)十、综合练习 (65)附录 (67)附录1：硬件说明和系统设置 (67)附录2：威纶通人机界面产品地图 (72)（实线框内为训练内容，虚线框内为理论知识）一、人机界面简介技能目标●能（会）掌握人机界面的概念以及基本工作原理●能（会）掌握威纶通人机界面的硬件配置●能（会）掌握威纶通人机界面的型号区别知识准备●具备基本的电气原理知识●了解人机界面在工控系统中的作用任务指导方式●讲解☑（30分钟）☑●示范●实操☐1.1人机界面产品的定义HMI（H uman M achine I nterface）人机界面——操作人员与机器设备之间双向沟通的桥梁。

在开始本简单的入门应用之前，需安装好威纶的驱动，及上位机的编程软件”EB8000 Project Manager”，安装过程这里不叙述了。

1、应用范例（1）打开威纶触摸屏编程软件EB8000。

选择“编辑工具→EasyBuilder8000”（2）建一个工程，选择菜单“文件->新建工程”弹出如下对话框，在型号选择栏中选择触摸屏型号（3）按下“确定”按钮后，弹出如下对话框接口类型选择“RS-232”，PLC预设站号需要和子站设置相匹配匹配（5）按下“确定”按钮，弹出如下画面（6）选择“文件->另存为”先保存该工程。

也可在后面再保存。

灯→位状态指示灯”添加如下指示灯(BL_0)图案→位状态设置”添加如下开关（SB_0）图案（9）选择“文字添加”按钮，在画面添加WW0字样，再选择菜单“元件→数字/字元→数值显示”添加如下显示框（ND_0）图案（10）选择“文字添加”按钮，在画面添加DD0字样，再选择菜单“元件→数字/字元→数值输入”添加如下输入框（NE_0）图案（11）选择“元件/资料取样”后弹出资料取样对话框（12）按下“新增”按钮，在PLC名称选择PLC，设备类型以及地址选择4*42014（PLC例子程序中将PLC_R112数值对应到DW13），再按下“确定”按钮（13）选择“文字添加”按钮，在画面添加调节R112改变数值字样，再选择菜单“元件→趋势图”添加如下显示框（TD_0）图案（14）点击画面中I0.0所对应“BL0“控件，地址类型中选取1x（离散输入），地址栏中填写I0.0在PLC中对应的Modbus-RTU地址10001（威纶中地址编址从1开始，所以I0.0地址为10000+1）（15）点击画面中Q0.0所对应“SB_0“控件，地址类型中选取0x(离散输出)，地址栏中填写Q0.0在PLC中对应的Modbus-RTU地址1（威纶中地址编址从1开始，所以Q0.0地址为00000+1），在开关类型下拉菜单中选择切换开关。

威纶EasyBuilder pro触摸屏编程与操作模块三硬件设定与工程的建立任务一硬件设定【学习目标】1、熟练完成HMI的IO端口设置、DIP设置、系统工具列与系统设定等相关操作。

【相关知识】一、I/O 端口HMI支持的通讯接口，依不同机种而有差异，详细规格请参阅各机型的规格表。

（一）、SD 卡插槽：SD 卡提供工程文件上传及下载，包括配方数据、事件记录与资料取记录，亦可备份或记录历史资料。

（二）、串行接口：连接PLC 或其他设备，接口规格为：RS-232 / RS-485 2W/RS-485 4W / CAN Bus。

（三）、以太网接口：提供工程文件上传及下载，包括配方数据、事件记录与资料取样记录。

亦可连接具网络通讯功能的设备，如PLC、PC 等。

（四）、USB Host：支持各种USB 接口的设备，如鼠标键盘、U盘、打印机、条码机等。

（五）、USB Client：提供工程文件上传及下载，包括配方数据、事件记录与资料取样记录。

当首次操作HMI前，必须在HMI上完成以下各项系统设定，设定完成后即可使用EasyBuilder Pro工程软件开发工程文件。

二、DIP设置每台HMI背后都有一组复位按钮及指拨开关，做不同模式切换时，将可触发对应功能。

若遗失HMI的系统设定密码时，可以藉由调整指拨开关将HMI恢复成出厂设置。

详细设定步骤如下：（一）、将DIP Switch 1 切至ON，其余指拨开关保持为OFF，然后重新启动HMI。

此时HMI 将进入触控校正模式。

（二）、在HMI会出现“+”光标。

使用触控笔或者手指点选“+”光标的中心点【持续按住2秒钟左右】进行五点校正。

所有十字皆被准确触控之后，“+”光标会消失。

校准参数会保留在系统里。

（三）、完成校正动作后，系统会询问用户是否将HMI的系统设定密码恢复为出厂设定，选择[Yes]。

（四）、再次确认用户是否要将HMI的系统设定密码恢复为出厂设置。

当输入[yes] 按下[OK]后，HMI内所有的工程文件及历史资料将全部被清除。

威纶触摸屏入门教程一、教学内容本教程以威纶触摸屏为基础，介绍触摸屏的基本原理、使用方法和编程技巧。

教学内容包括：触摸屏的基本概念、触摸屏的原理、威纶触摸屏的特点、威纶触摸屏的硬件连接、威纶触摸屏的软件编程、触摸屏的应用案例等。

二、教学目标1. 了解触摸屏的基本概念和原理；2. 掌握威纶触摸屏的特点和硬件连接方法；3. 学会威纶触摸屏的软件编程，并能应用于实际案例。

三、教学难点与重点1. 触摸屏的原理；2. 威纶触摸屏的硬件连接；3. 威纶触摸屏的软件编程。

四、教具与学具准备1. 威纶触摸屏；2. 电脑；3. 编程软件；4. 示例电路图；5. 连接线材。

五、教学过程1. 引入：通过展示触摸屏在日常生活中的应用，引起学生的兴趣，引出本节课的主题。

2. 讲解触摸屏的基本原理：介绍触摸屏的工作原理，让学生理解触摸屏是如何检测触摸动作的。

3. 介绍威纶触摸屏的特点：讲解威纶触摸屏的功能、性能和优势，让学生了解威纶触摸屏的特点。

4. 硬件连接：讲解威纶触摸屏的硬件连接方法，包括触摸屏与电脑、触摸屏与控制器的连接方式。

5. 软件编程：介绍威纶触摸屏的软件编程方法，包括编程环境的选择、编程语言的掌握等。

6. 示例演示：通过实际操作，展示威纶触摸屏的应用案例，让学生直观地感受触摸屏的实际应用。

7. 随堂练习：让学生根据所学内容，完成一个简单的触摸屏程序，巩固所学知识。

六、板书设计1. 触摸屏的基本原理；2. 威纶触摸屏的特点；3. 威纶触摸屏的硬件连接方法；4. 威纶触摸屏的软件编程步骤。

七、作业设计1. 请简述触摸屏的工作原理；2. 请列出威纶触摸屏的特点；3. 根据示例电路图，完成威纶触摸屏的硬件连接；4. 请编写一个简单的威纶触摸屏程序，实现触摸屏与LED灯的控制。

八、课后反思及拓展延伸2. 拓展延伸：鼓励学生自主探索触摸屏的其他应用领域，如工业控制、智能家居等，激发学生的创新意识。

重点和难点解析一、触摸屏的基本原理触摸屏是一种透明的覆盖层，它覆盖在显示屏上，可以检测用户的触摸操作。

威纶触摸屏编程培训教程(带特殊条款)威纶触摸屏编程培训教程一、引言随着工业自动化领域的快速发展，触摸屏作为人机交互界面在工业控制系统中扮演着重要角色。

威纶作为全球领先的触摸屏制造商，其产品以稳定性高、性能卓越、操作简便等特点受到广大用户的青睐。

为了帮助用户更好地掌握威纶触摸屏的编程技能，本教程将详细介绍威纶触摸屏编程的基本概念、操作方法和实用技巧。

二、威纶触摸屏编程基础1.触摸屏概述触摸屏是一种传感器设备，通过检测用户手指在屏幕上的位置来实现人机交互。

威纶触摸屏具有响应速度快、抗干扰能力强、使用寿命长等特点。

2.编程软件介绍威纶触摸屏编程主要使用TSCreator软件，该软件具有直观的界面、丰富的功能和便捷的操作。

通过TSCreator，用户可以创建、编辑和调试触摸屏项目。

3.项目创建与配置（1）启动TSCreator，“新建项目”按钮，设置项目名称、屏幕尺寸等参数。

（2）在项目树状图中，右键“屏幕”，选择“添加新屏幕”，设置屏幕属性。

（3）在屏幕编辑区，通过拖拽控件到屏幕上，实现界面设计。

（4）双击控件，设置控件属性，如变量绑定、事件响应等。

4.变量与脚本（1）变量：用于存储和传递数据的容器。

在TSCreator中，可以创建各种类型的变量，如整数、实数、字符串等。

（2）脚本：触摸屏编程的核心，用于实现复杂的逻辑控制和数据处理。

TSCreator支持JavaScript脚本语言。

5.事件与函数（1）事件：触摸屏编程中的触发器，当用户操作屏幕或变量发生变化时，会产生相应的事件。

（2）函数：用于执行特定任务的代码块。

在TSCreator中，可以自定义函数，实现个性化的功能。

三、威纶触摸屏编程实践1.界面设计（1）根据实际需求，设计触摸屏界面，包括按钮、文本框、图表等控件。

（2）设置控件属性，如字体、颜色、大小等。

（3）通过脚本实现动态界面效果，如动画、滚动等。

2.数据处理（1）创建变量，用于存储设备运行数据。

到精通•威纶通触摸屏概述•威纶通触摸屏基础操作•威纶通触摸屏高级功能应用•威纶通触摸屏通信协议及配置目录•威纶通触摸屏维护与故障排除•威纶通触摸屏选型与应用案例威纶通触摸屏概述触摸屏定义及原理触摸屏定义触摸屏原理高分辨率多点触控坚固耐用易于集成威纶通触摸屏特点与优势应用领域与发展趋势应用领域发展趋势威纶通触摸屏基础操作硬件连接与配置连接触摸屏与电脑使用USB或以太网连接触摸屏与电脑，确保连接稳定可靠。

配置触摸屏参数根据实际需求，设置触摸屏的分辨率、亮度、对比度等参数。

校准触摸屏进行触摸屏校准，确保触摸精度和响应速度。

软件安装与启动安装威纶通触摸屏软件下载并安装适用于触摸屏的威纶通软件，如EasyBuilder Pro等。

启动软件并配置环境打开软件，根据提示完成环境配置，如选择语言、设置工作路径等。

加载项目文件打开已有的项目文件或创建新的项目文件，以便进行后续操作。

基本界面与功能介绍主界面介绍01常用功能操作02编译与下载程序03威纶通触摸屏高级功能应用宏编程通过编写宏程序，实现复杂的逻辑控制和数据处理功能，提高触摸屏的灵活性和效率。

脚本编写支持多种脚本语言，如VBScript 、JScript 等，可实现自定义功能，满足特定需求。

事件触发通过定义事件和触发条件，实现自动化操作和响应，提高用户体验。

宏编程与脚本编写030201数据采集与处理数据采集数据处理数据可视化报警处理与记录报警处理报警记录报警统计威纶通触摸屏通信协议及配置1 2 3Modbus协议Profinet协议OPC协议常见通信协议简介威纶通触摸屏通信参数设置通信接口选择波特率设置数据位、停止位和校验位设置与PLC等设备通信实现硬件连接通信参数配置数据交换实现威纶通触摸屏维护与故障排除常见故障现象及原因分析触摸屏无响应触摸屏定位不准确触摸屏显示异常故障诊断方法与技巧观察法替换法软件诊断法02030401预防性维护与保养建议定期清洁触摸屏表面，避免灰尘和污垢影响触摸效果。

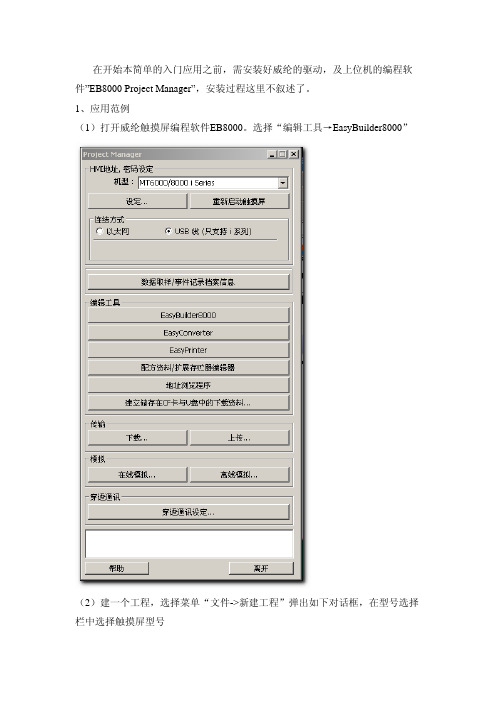

在开始本简单的入门应用之前，需安装好威纶的驱动，及上位机的编程软件”EB8000 Project Manager”，安装过程这里不叙述了。

1、应用范例
（1）打开威纶触摸屏编程软件EB8000。

选择“编辑工具→EasyBuilder8000”
（2）建一个工程，选择菜单“文件->新建工程”弹出如下对话框，在型号选择栏中选择触摸屏型号
（3）按下“确定”按钮后，弹出如下对话框
接口类型选择“RS-232”，PLC预设站号需要和子站设置相匹配
匹配
（5）按下“确定”按钮，弹出如下画面
（6）选择“文件->另存为”先保存该工程。

也可在后面再保存。

灯→位状态指示灯”添加如下指示灯(BL_0)图案
→位状态设置”添加如下开关（SB_0）图案
（9）选择“文字添加”按钮，在画面添加WW0字样，再选择菜单“元件→数字/。
