JISG0567-2012钢铁材料及耐热钢合金的高温拉伸试验方法(中文)
- 格式：doc
- 大小：486.00 KB
- 文档页数：25

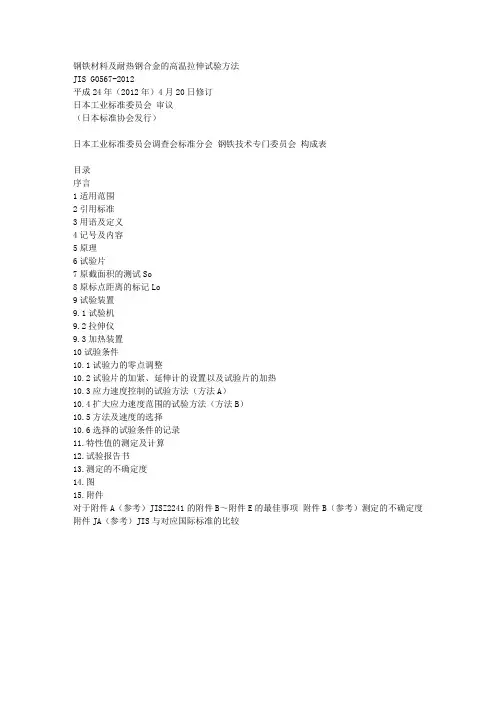

钢铁材料及耐热钢合金的高温拉伸试验方法JIS G0567-2012平成24年（2012年）4月20日修订日本工业标准委员会审议（日本标准协会发行）日本工业标准委员会调查会标准分会钢铁技术专门委员会构成表目录序言1适用范围2引用标准3用语及定义4记号及内容5原理6试验片7原截面积的测试So8原标点距离的标记Lo9试验装置9.1试验机9.2拉伸仪9.3加热装置10试验条件10.1试验力的零点调整10.2试验片的加紧、延伸计的设置以及试验片的加热10.3应力速度控制的试验方法（方法A）10.4扩大应力速度范围的试验方法（方法B）10.5方法及速度的选择10.6选择的试验条件的记录11.特性值的测定及计算12.试验报告书13.测定的不确定度14.图15.附件对于附件A（参考）JISZ2241的附件B～附件E的最佳事项附件B（参考）测定的不确定度附件JA（参考）JIS与对应国际标准的比较前言该标准是依据工业标准化法第14条准用的第12条第1项的规定，由一般社团法人日本钢铁联盟（JISF）依据工业标准原方案、提出日本工业标准应修订的建议，经过日本工业标准调查会的审议，由经济产业大臣修订了的日本工业标准。
该标准的一部分提醒注意：与专利权、申请公开后的专利申请、实用新方案相抵触的可能性。
经济产业大臣及日本工业标准调查会对于这样的专利权、申请公开后的专利申请、实用新方案相关的确认不负有责任。
日本工业标准 JIS G 0567：2012钢铁材料及耐热合金的高温拉伸试验方法序言本标准在2011年以第版发行的ISO 6892-2为基础，变更了技术性的内容后制作而成的日本工业标准。
并且，本标准中划有虚线下划线的地方是变更了对应国际标准的事项。
变更的一览表中附有说明，表示在附件JA。
1适用范围本标准是对有关超过室温的钢铁材料、耐热合金等的拉伸试验方法而规定。
备注表示本标准的对应国际标准以及对应程度如下表示。
ISO 6892-2：2011 Metallic……（MOD）并且、表示对应程度的记号“MDO”表示的是依据ISO/IEC Guide21-1、“做出修订”事宜。
警告根据本标准进行试验者应是精通通常的试验室专作业为前提。
本标准不涉及相关其使用方面引起的安全上的问题。
该标准的利用者各负其责必须采取对于安全及健康的措施。
2引用标准下面所示的标准是根据该标准所引用的内容、从而构成了该标准的规定的一部分。
这些引用标准适用其最新版（含补充）。
JIS B 7721 拉伸试验机·压缩试验机-力的计测的校正方法及验证方法备注 ISO 7500-1 Metallic ……（MOD）JIS B 7741 用于一轴试验的拉伸仪的验证方法备注 ISO 9513 Metallic ……（MOD）JIS G 0202 钢铁用语（试验）JIS Z 2241金属材料拉伸试验方法备注 ISO6892-1 Metallic ……（MOD）JIS Z8401数值的进位方法、、3 用语及定义本标准使用的主要用语及定义除了依据JIS Z 2241之外，还依据如下。
通常，试验片的全部的形状及尺寸是基于在室温测定的。
就拉伸仪的标点距离以例外即可（参照3.3及10.2.2）.备注就以下特性，在没有材料标准以及当时双方之间的协定下，一般不进行在高温的测定。
-耐力（永久伸长法）（permanent set strength），R f-永久伸长（%）（percentage permanent elongation/extension）-屈服点伸长（%）（percentage yield point extension），Ae-最大试验力时全伸长（%）（percentage total extension at maximum force），Agt-最大试验力时塑性伸长（%）（percentage plastic extension at maximum force），Ag -破断时全伸长（%）（percentage total extension at fracture），At3.1原标点距离（original gauge length）Lo试验片加热之前以及施加试验力之前，在室温测定的标点距离。
3.2破断伸长（%）（percentage elongation after fracture），A将破断后的室温的研究伸长（L u—L o）相对于原标点距离Lo以百分率表示的。
备注详细参照JIS Z 2241。
在 JIS Z 2241中最终标点距离Lo被定义为，破断后在室温测定的试验片所记载的标点距离。
3.3伸长标点距离（extensometer gauge length），Le使用伸长仪用于伸长测定的伸长的标点距离。
3.4伸长仪伸长（extension）试验中所定的伸长仪标点距离Le的增加部分。
3.4.1伸长仪伸长（%）（percentage extension）伸长仪标点距离Le的增加部分相对于伸长仪标点距离Le、用百分率表示。
3.5面缩（percentage reduction of area），Z试验中发生的断面积的最大变化量（So—Sa）中，用原断面积So百分率表示。
So及Sa是在室温的尺寸为准计算。
备注 Sa是破断后的最小断面积（参照JIS Z 2241）。
3.6应力（stress），R将试验中的任意之时的试验力以试验片的原断面积So除去的值。
备注本标准参照的所有的应力使用的是在室温测定的尺寸求得的试验片的原断面积，而计算出的应力（engineering stress）。
3.7均热时间（soaking time），t s为使加以试验力之前的试验片的温度均匀化的时间。
4记号及内容将用于本标准的规定于JIS Z 2241的表1以外的记号及内容以表1所示。
表1-记号及内容5原理试验是为了测定条项3规定的一个或其以上的机械性质，给试验片加以拉伸力，给试验片以应力。
6试验片对于试验片的要求事项依据JISZ2241的条项6.备注追加的试验片的例子附件A表示。
7原断面积的测定So原断面积的测定的要求事项依据JISZ2241的条项7。
备注该值是从温室测定的当中求得。
8原标点距离的标记有关原距离标点的标记要求事项依据JISZ2241的条项8。
9试验装置9.1试验机试验机的力计量系统要依据JISB7721的等级1级以上。
9.2伸长仪耐力（偏置法或全伸长法）的测定中使用的伸长仪在适用的伸长范围，使用JISB7741的等级2级以上。
备注 ISO6892-2中，有规定，用于耐力测定的伸长仪，是等级1级以上，其他特性的测定上要使用等级2级以上的。
从加热炉外出来部分的伸长仪的部分要设计成不受风的影响，或是保护，室温的变动对于读数的影响做到最小。
试验装置周围的温度及通风速度适当稳定即可。
9.3加热装置9.3.1温度的容许范围试验片的加热装置必须是将试验片能够加热到规定的温度T。
测定温度Ti是在试验片的平行部的表面测定，做到是补偿了已知的误差的温度。
但是，不考虑温度测定装置的不确定度。
规定温度T与测定温度Ti之间的容许差以及试验片内的容许最大温度变化表2表示。
对于超过1100℃规定温度，容许差必须事先在当事人之间商定。
9.3.2温度测定标点温度50未满的情况，用分别的温度传感器测定平行不两端的温度。
标点距离在50mm 以上的情况，必须用第3个温度传感器测定平行部的中心附近。
加热炉以及试验片是一般性构成的试验片的温度根据经验在已知不超过9.3.1所规定的容许范围的情况下，减少温度传感器的数量也可。
但是，必须用至少一个的温度传感器直接测定试验片的温度。
温度传感器的测温接点要热传导性很好地接触到试验片表面，要适当地回避来自加热炉炉壁的辐射热。
9.3.3温度测定装置的验证温度测定装置至少要具有1℃以内的分解值，必须是不超过±0.004T℃或是±2℃大的一方的精度。
备注温度测定装置中，包含有测定上的全部构成要件（传感器，电缆，显示装置以及测温接点）。
温度测定装置的全部构成要素必须是在不超过1年期间进行验证和校正。
误差必须填写到校正报告书中。
所用的温度测定装置必须使用可依据国家标准的东西。
10试验条件10.1试验力的调零试验力的测定装置在试验装置组装完成后，把试验片实际装在夹持装置上之前进行零点调整。
一旦进行了零调后，试验力测定装置在试验中不得加以任何的变更。
备注由于使用该方法夹持装置的质量要抵消对于试验力测定的影响，进而由于夹持试验片所产生的力对于试验力的零点不产生影响。
10.2试验片的夹持、伸长仪的设置以及试验片的加热以下的三个顺序没有必要依次进行。
10.2.1试验片的夹持方法一个夹持试验片的方法的要求事项依据JISZ2241的10.2。
10.2.2伸长仪的安装及标点距离的设定10.2.2.1一般实际上、有几种不同的方法可以用于标点距离的设定上。
这也许会对试验结果带来仅小的差异。
将使用的方法必须记载到试验报告中。
备注1 在ISO6892-2中、包括室温下的伸长仪标点距离的程度(方法1)，在这次的修订当中，也采用了将所规定的试验温度下的实际标点距离作为合计伸长标点距离来应用的方法（方法2）。
作为试验温度下要求的实际标点距离的方法提出有三个方法。
备注2 专利所说的试验温度意图是指规定温度T。
10.2.2.2 室温下延展仪标点距离（方法1）室温下在测试材料上安装规定的标点距离的延展仪。
在测试温度下测定延展度，在与室温下的标点距离算出延展率（%）。
不考虑测试材料的热膨胀。
10.2.2.3 测试温度下延展仪标点距离（方法2）这时的标点距离包含测试材料的热膨胀。
10.2.2.3.1 测试温度下延展仪标点距离使用方法（方法2a）在施加测试力之前，在将已达到测试温度的测试材料上安装规定标点距离的延展仪。
10.2.2.3.2 室温下减去标点距离的方法（方法2b）达到测试温度时，为达到规定的标点距离，在室温下重新将热膨胀部分减去的标点距离安装延展仪。
延展率（%）计算时使用规定的标点距离。
10.2.2.3.3 测试温度下修正标点距离的方法（方法2c）室温下在规定的标点距离安装延展仪。
延展率计算时，使用测试温度下的标点距离（室温下标点距离+热膨胀部分）。
10.2.3 加热测试材料测试材料加热到规定的温度T，在施加测试力前至少保温10分钟（均热时间）。
测试力负荷须在延展仪施力稳定后开始。
注记材料断面整体达到规定温度通常需要更长的时间。
加热过程中测试材料的温度，若无双方特别约定，则不得超过规定温度的公差范围。
10.3 楔形速度控制的测试方法（方法A）10.3.1 概述本测试方法是为了在测试易受楔形速度影响的特性时，将测试速度波动最小化，降低测试结果测定的不确定性而设计的。
