下载文档原格式

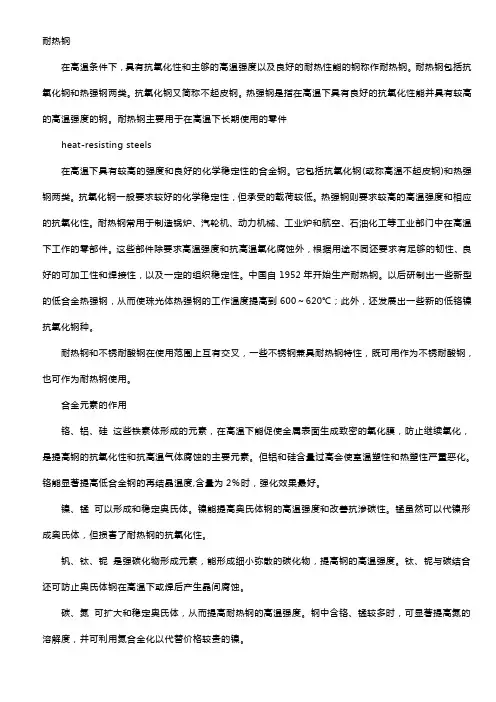

耐热钢在高温条件下，具有抗氧化性和主够的高温强度以及良好的耐热性能的钢称作耐热钢。
耐热钢包括抗氧化钢和热强钢两类。
抗氧化钢又简称不起皮钢。
热强钢是指在高温下具有良好的抗氧化性能并具有较高的高温强度的钢。
耐热钢主要用于在高温下长期使用的零件heat-resisting steels在高温下具有较高的强度和良好的化学稳定性的合金钢。
它包括抗氧化钢(或称高温不起皮钢)和热强钢两类。
抗氧化钢一般要求较好的化学稳定性，但承受的载荷较低。
热强钢则要求较高的高温强度和相应的抗氧化性。
耐热钢常用于制造锅炉、汽轮机、动力机械、工业炉和航空、石油化工等工业部门中在高温下工作的零部件。
这些部件除要求高温强度和抗高温氧化腐蚀外，根据用途不同还要求有足够的韧性、良好的可加工性和焊接性，以及一定的组织稳定性。
中国自1952年开始生产耐热钢。
以后研制出一些新型的低合金热强钢，从而使珠光体热强钢的工作温度提高到600～620℃；此外，还发展出一些新的低铬镍抗氧化钢种。
耐热钢和不锈耐酸钢在使用范围上互有交叉，一些不锈钢兼具耐热钢特性，既可用作为不锈耐酸钢，也可作为耐热钢使用。
合金元素的作用铬、铝、硅这些铁素体形成的元素，在高温下能促使金属表面生成致密的氧化膜，防止继续氧化，是提高钢的抗氧化性和抗高温气体腐蚀的主要元素。
但铝和硅含量过高会使室温塑性和热塑性严重恶化。
铬能显著提高低合金钢的再结晶温度,含量为2％时，强化效果最好。
镍、锰可以形成和稳定奥氏体。
镍能提高奥氏体钢的高温强度和改善抗渗碳性。
锰虽然可以代镍形成奥氏体，但损害了耐热钢的抗氧化性。
钒、钛、铌是强碳化物形成元素，能形成细小弥散的碳化物，提高钢的高温强度。
钛、铌与碳结合还可防止奥氏体钢在高温下或焊后产生晶间腐蚀。
碳、氮可扩大和稳定奥氏体，从而提高耐热钢的高温强度。
钢中含铬、锰较多时，可显著提高氮的溶解度，并可利用氮合金化以代替价格较贵的镍。
硼、稀土均为耐热钢中的微量元素。

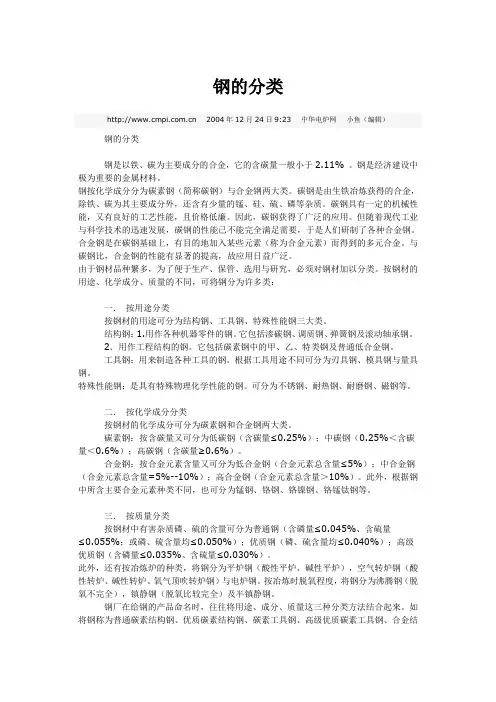

钢的分类钢的分类钢是以铁、碳为主要成分的合金，它的含碳量一般小于2.11% 。
钢是经济建设中极为重要的金属材料。
钢按化学成分分为碳素钢（简称碳钢）与合金钢两大类。
碳钢是由生铁冶炼获得的合金，除铁、碳为其主要成分外，还含有少量的锰、硅、硫、磷等杂质。
碳钢具有一定的机械性能，又有良好的工艺性能，且价格低廉。
因此，碳钢获得了广泛的应用。
但随着现代工业与科学技术的迅速发展，碳钢的性能已不能完全满足需要，于是人们研制了各种合金钢。
合金钢是在碳钢基础上，有目的地加入某些元素（称为合金元素）而得到的多元合金。
与碳钢比，合金钢的性能有显著的提高，故应用日益广泛。
由于钢材品种繁多，为了便于生产、保管、选用与研究，必须对钢材加以分类。
按钢材的用途、化学成分、质量的不同，可将钢分为许多类：一．按用途分类按钢材的用途可分为结构钢、工具钢、特殊性能钢三大类。
结构钢：1.用作各种机器零件的钢。
它包括渗碳钢、调质钢、弹簧钢及滚动轴承钢。
2．用作工程结构的钢。
它包括碳素钢中的甲、乙、特类钢及普通低合金钢。
工具钢：用来制造各种工具的钢。
根据工具用途不同可分为刃具钢、模具钢与量具钢。
特殊性能钢：是具有特殊物理化学性能的钢。
可分为不锈钢、耐热钢、耐磨钢、磁钢等。
二．按化学成分分类按钢材的化学成分可分为碳素钢和合金钢两大类。
碳素钢：按含碳量又可分为低碳钢（含碳量≤0.25%）；中碳钢（0.25%＜含碳量＜0.6%）；高碳钢（含碳量≥0.6%）。
合金钢：按合金元素含量又可分为低合金钢（合金元素总含量≤5%）；中合金钢（合金元素总含量=5%--10%）；高合金钢（合金元素总含量＞10%）。
此外，根据钢中所含主要合金元素种类不同，也可分为锰钢、铬钢、铬镍钢、铬锰钛钢等。
三．按质量分类按钢材中有害杂质磷、硫的含量可分为普通钢（含磷量≤0.045%、含硫量≤0.055%；或磷、硫含量均≤0.050%）；优质钢（磷、硫含量均≤0.040%）；高级优质钢（含磷量≤0.035%、含硫量≤0.030%）。

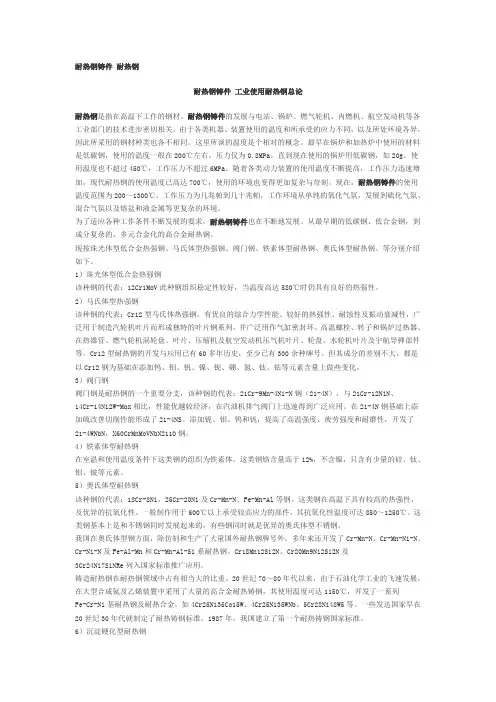

耐热钢铸件耐热钢耐热钢铸件工业使用耐热钢总论耐热钢是指在高温下工作的钢材。
耐热钢铸件的发展与电站、锅炉、燃气轮机、内燃机、航空发动机等各工业部门的技术进步密切相关。
由于各类机器、装置使用的温度和所承受的应力不同，以及所处环境各异，因此所采用的钢材种类也各不相同。
这里所谈的温度是个相对的概念。
最早在锅炉和加热炉中使用的材料是低碳钢，使用的温度一般在200℃左右，压力仅为0.8MPa。
直到现在使用的锅炉用低碳钢，如20g，使用温度也不超过450℃，工作压力不超过6MPa。
随着各类动力装置的使用温度不断提高，工作压力迅速增加，现代耐热钢的使用温度已高达700℃，使用的环境也变得更加复杂与苛刻。
现在，耐热钢铸件的使用温度范围为200～1300℃，工作压力为几兆帕到几十兆帕，工作环境从单纯的氧化气氛，发展到硫化气氛、混合气氛以及熔盐和液金属等更复杂的环境。
为了适应各种工作条件不断发展的要求，耐热钢铸件也在不断地发展。
从最早期的低碳钢、低合金钢，到成分复杂的、多元合金化的高合金耐热钢。
现按珠光体型低合金热强钢、马氏体型热强钢、阀门钢、铁素体型耐热钢、奥氏体型耐热钢、等分别介绍如下。
1）珠光体型低合金热强钢该种钢的代表：12Cr1MoV此种钢组织稳定性较好，当温度高达580℃时仍具有良好的热强性。
2）马氏体型热强钢该种钢的代表：Cr12型马氏体热强钢，有优良的综合力学性能、较好的热强性、耐蚀性及振动衰减性，广泛用于制造汽轮机叶片而形成独特的叶片钢系列，并广泛用作气缸密封环、高温螺栓、转子和锅炉过热器、在热器管、燃气轮机涡轮盘、叶片、压缩机及航空发动机压气机叶片、轮盘、水轮机叶片及宇航导弹部件等。
Cr12型耐热钢的开发与应用已有60多年历史，至少已有300余种牌号。
但其成分的差别不大，都是以Cr12钢为基础在添加钨、钼、钒、镍、铌、硼、氮、钛、钴等元素含量上做些变化。
3）阀门钢阀门钢是耐热钢的一个重要分支，该种钢的代表：21Cr-9Mn-4Ni-N钢（21-4N），与21Cr-12NiN、14Cr-14Ni2W-Mox相比，性能优越较经济，在汽油机排气阀门上迅速得到广泛应用。
5．1．4．2 耐热钢耐热钢是指在高温下有良好的化学稳定性和较高强度，能较好适应高温条件的特殊合金钢。
主要用于制造工业加热炉、内燃机、石油及化工机械与设备等高温条件工作的零件。
(1)耐热性的概念钢的耐热性包括热化学稳定性和高温强度两方面的涵义。
热化学稳定性是指钢在高温下抵抗各类介质的化学腐蚀的能力，其中最基本且最重要的是抗氧化性。
热化学稳定性主要由钢的化学成分决定。
在钢中加人Cr、Al和Si对提高抗氧化能力有显著的效果，因为Cr、Al和Si在高温氧化时能与氧形成一层完整致密具有保护性的Cr2O3，A12O3或SiO2氧化膜。
其中Cr 是首选的合金元素，当钢中WCr≈15％时，钢的抗氧化温度可达900℃；WCr ≈20％～25％时，钢的抗氧化温度可达1100℃。
稀土(少量的钇、铈等)元素也能提高耐热钢的抗高温氧化的能力。
这主要是由于稀土氧化物除了能改善氧化膜的抗氧化性能外，还能改善氧化膜与金属表面的结合力。
在钢的表面渗铝、渗硅或铬铝、铬硅共渗都有显著的抗氧化能力。
高温强度是指钢在高温下抵抗塑性变形和断裂的能力。
常用蠕变极限和持久强度这两个力学性能指标来考核。
通过在钢中加入Cr、Ni、W、Mo等元素形成固溶体，强化基体，提高再结晶温度，增加基体组织稳定性；加入V、Ti、Nb、Al等元素，形成硬度高、热稳定性好的碳化物，阻止蠕变的发展，起弥散强化的作用；微量B与稀土(RE)元素，强化晶界等措施可提高钢的高温强度。
(2)常用耐热钢按使用特性不同，耐热钢分为以抗氧化性为主要使用特性的抗氧化钢和以高温强度为主要使用特性的热强钢。
①抗氧化钢抗氧化钢大多数是在碳质量分数较低的高Cr钢、高CrNi钢或高Cr—Mn 钢基础上添加适量Si或Al配制而成的，主要有铁素体型和奥氏体型两类。
铁素体型抗氧化钢，如1Crl3SiAl，其最高使用温度900℃，常用作喷嘴、退火炉罩等。
奥氏体型抗氧化钢，如2Cr20Mn9Ni2Si2N和3Crl8Mnl2Si2N 钢具有良好的抗氧化性能(最高使用温度可达1000℃、抗硫腐蚀和抗渗碳能力，还具有良好的铸造性能，所以常用于制造铸件，还可进行剪切、冷热冲压和焊接。
最耐高温的钢材排名一、铬镍奥氏体不锈钢（如310S）1. 耐温性能- 310S不锈钢具有良好的耐高温性能，能在900 - 1150℃的高温环境下保持较好的强度和抗氧化性。
其铬含量高达24 - 26%，镍含量为19 - 22%，这种高铬镍的成分组合使其在高温下形成致密的氧化铬保护膜，阻止进一步氧化。
2. 应用领域- 常用于高温炉部件，如炉胆、炉管等，在化工、石油等行业的高温反应设备中也有广泛应用。
二、镍基高温合金（如Inconel 600、Inconel 718等）1. Inconel 600- 耐温性能- 可以承受高达1100℃左右的高温。
它具有优异的高温强度和抗氧化、抗腐蚀性能，镍含量超过72%，还含有铬（14 - 17%）等元素。
铬元素有助于提高抗氧化性，而镍则赋予合金良好的高温稳定性。
- 应用领域- 在核工业中的高温反应堆部件、化工行业的高温耐腐蚀设备等方面应用广泛。
2. Inconel 718- 耐温性能- 在650 - 980℃范围内具有较高的强度和良好的抗疲劳性能。
它含有镍（约50 - 55%）、铬（17 - 21%）、铌（4.75 - 5.5%）等多种元素，铌的加入通过形成γ''相沉淀强化，提高合金在高温下的强度。
- 应用领域- 常用于航空发动机高温部件，如涡轮盘、叶片等，也在石油开采的高温高压环境设备中有应用。
三、钴基高温合金（如Haynes 188）1. 耐温性能- Haynes 188钴基高温合金的熔点较高，可在1090℃左右的高温下使用。
它含有约22%的铬、22%的镍、14%的钨等元素。
钨元素提高了合金的高温强度，铬和镍有助于抗氧化和抗腐蚀。
2. 应用领域- 在航空航天领域的高温燃烧室部件、燃气轮机的高温部件等方面有应用。
四、铁素体耐热钢（如1Cr13）1. 耐温性能- 1Cr13铁素体耐热钢能够在500 - 700℃的温度范围内工作。
它的铬含量为11.5 - 13.5%，铬元素使钢在高温下形成抗氧化的保护膜，具有一定的高温强度和抗氧化性。
