（1）常规型抽油机
1-悬绳器；2-驴头；3-游梁；4-横梁；5-横梁轴；6-连杆；7-支架轴；8-支架；9-平衡块；10-曲柄；11-曲柄销轴承；12-减速箱；13-减速箱皮带轮；14-电动机；15-刹车装置；16-电路控
制装置；17-底座
（2）异形游梁式抽油机
1-电动机；2-皮带轮；3-曲柄；4-减速器；5-连杆；6-平衡块；7-横梁；8-驱动绳辫子；9-后驴头；10-游梁；11-前驴头；12-绳辫子；13-悬绳器；14-中轴；15-支架；16-坐底
（3）矮型异相曲柄平衡抽油机（无游梁）
1-电动机；2-皮带轮；3-减速器；4-曲柄；5-配重臂；6-配重块；
7-连杆；8-横梁；9-驴头；10-悬绳器
二、直线式抽油机
动子总成
翻转轮总成
天轮总成
悬绳器
采油树
桁架 主板 总成
硫化橡胶扁钢丝绳[毛辫子]
光杆
硫化橡胶扁钢丝绳[毛辫子]
上防撞器
电磁刹
车
下防撞器。

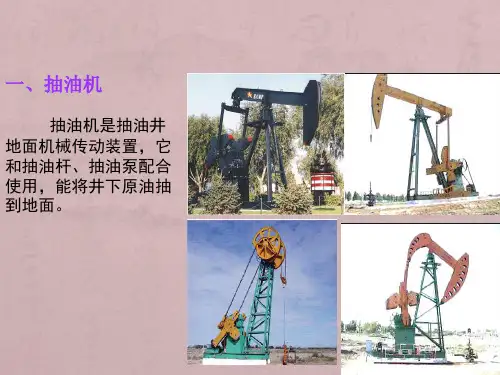

采油知识采油基础知识⼀、常见名词1、抽油机：就是抽油井地⾯机械传动装置。
它和抽油杆、抽油泵配合使⽤，将井下原油抽到地⾯。
2、三抽设备：抽油机、抽油杆、抽油泵3、采油井：即⽣产井，它是利⽤地⾯机械设备把地下原油采出地⾯的井为采油井。
也就是通常我们所说的抽油井。
4、抽油机井资料录取的九全九准是指：油压（回压）、套压、产量、电流、汽油⽐、原油含⽔、⽰功图、动液⾯（流压）、静液⾯（静压）。
5、回压：即油压，它与套压⼀般在井⼝压⼒表上直接读取。
6、油管压⼒：简称油压，它表⽰油⽓从井底流到井⼝后的剩余压⼒。
7、套管压⼒：简称套压，它表⽰油、套环形空间内油⽓在井⼝的剩余压⼒。
8、动液⾯：抽油井在正常⽣产过程中，测得的油、套管环形空间中的液⾯深度叫动液⾯。
9、静液⾯：抽油井关井后，油套管环形空间液⾯逐渐上升，当升到⼀定位置并稳定下来时，测得的液⾯深度叫静液⾯。
10、沉没度：就是固定凡尔与动液⾯之间的距离，也就是动液⾯到深井泵之间的距离。
11、⽰功图：是描绘抽油机井驴头最⼤悬点载荷与光杆位移的关系曲线。
通过测得的⽰功图，及时了解抽油机负荷变化及深井泵井下的⼯作情况，为合理开采提供重要依据，依次选择适当的抽油参数，同时还能判断油层供液能⼒的好坏程度。
12、⽇产油⽔平：是指⽉产油与当⽉⽇历天数的⽐值。
单位为吨/⽇。
13、综合含⽔：是油⽥⽉产⽔量与⽉产液量⽐值的百分数。
它是反映油⽥原油含⽔⾼低的指标，是进⾏油藏动态分析、开发及注采动态分析的重要指标。
综合含⽔=⽉产⽔/⽉产液*100%14、⽣产压差：⽬前地层压⼒与油井⽣产时测得的井底流动压⼒的差值叫⽣产压差。
15、原始地层压⼒：地层未开采时测得的油层中部压⼒，地层压⼒随地层深度增加⽽增⼤。
16、⽬前地层压⼒：⼜称静压。
油⽥投⼊开发后，关井压⼒恢复后所测得的油层中部压⼒。
是油层能量的标志。
17、总压差：⽬前地层压⼒与原始地层压⼒之差，标志油⽥天然能量的消耗情况。
18、流动压⼒：是指在油井在正常⽣产时，所测得的油层中部压⼒，单位为兆帕（MPa）。
油田抽油机知识点总结一、油田抽油机概述油田抽油机是用于油田开发过程中的一种关键设备，其作用是从油井中将原油抽到地面，通过管道输送到处理设备进行加工。
油田抽油机通常由电动机、减速器、抽油杆、抽油泵等组成，它承担了油田生产中的抽油任务，是实现油田油井生产的重要设备之一。
二、油田抽油机的分类1. 采油方式的不同，油田抽油机可以分为潜油泵和扬程泵两种类型。
潜油泵是安装在井下，通过电缆连接，直接从井底将原油抽上来；扬程泵则是安装在地面，通过管道将原油从井下抽出来。
2. 电机驱动方式的不同，油田抽油机可以分为交流电动机驱动和直流电动机驱动两种类型。
交流电动机驱动的抽油机具有结构简单、使用方便等特点；直流电动机驱动的抽油机具有调速范围广、速度调整平稳等优点。
三、油田抽油机的工作原理油田抽油机通过电动机带动减速器，减速器再带动抽油杆，抽油杆带动抽油泵从井下将原油抽到地面。
抽油泵通常是通过往复的方式将原油推到地面，其中液体循环运动的过程中，形成了一定的液头，通过液头的作用将原油提升到地面。
四、油田抽油机的主要部件及其作用1. 电动机：作为油田抽油机的动力源，将电能转换为机械能。
2. 减速器：将电动机输出的高速旋转转矩减速，并传递给抽油杆。
3. 抽油杆：连接减速器和抽油泵，传递旋转力。
通常由多根抽油杆组成。
4. 抽油泵：起到将原油从井下抽到地面的作用。
通常采用柱塞泵或螺杆泵。
五、油田抽油机的维护和保养1. 定期检查抽油机各部件的磨损情况，并及时更换磨损严重的零部件。
2. 定期进行抽油机的润滑与维护，保证各部件的正常运转。
3. 定期对抽油机进行清洗，去除积尘和杂物，避免对机械零部件造成损坏。
4. 定期对抽油机进行性能测试，如电动机的电压、电流、转速等参数。
5. 定期进行安全检查和保养，保证抽油机的安全可靠运行。
六、油田抽油机的发展趋势1. 自动化技术的应用：随着自动化技术的不断进步，油田抽油机也在向自动化、智能化方向发展，实现远程监控、遥控操作等。
中国石化无游梁式抽油机采购技术规范目录1.总则 (1)2.执行标准 (1)3.命名规则 (1)4.基本参数 (2)5.技术要求 (2)6.产品试验方法及检验规则 (7)7.标志、包装和贮存 (8)8.产品质量保证 (9)9.特殊要求 (10)10.技术服务 (10)1.总则为做好中国石化无游梁式抽油机的采购工作，统一中国石化无游梁式抽油机采购技术要求，特制订本技术规范。
本技术规范规定了无游梁式抽油机的结构型式、产品分类、基本参数、技术要求、试验方法和检验规则、标志、包装、质量要求等。
本技术规范适用于中国石化集团公司各下属企业及中国石化股份公司各分子公司的相关无游梁式抽油机采购。
2.执行标准SY/T 6729-2008无游梁式抽油机API spec 11E 抽油机规范JB/T 5000.1～5000.15 重型机械通用技术条件GB/T 15753 圆弧圆柱齿轮精度GB/T 2828 逐批检查计数抽样程序及抽样表GB/T 13306 标牌以上标准不能覆盖的其它结构形式无游梁式抽油机的基本技术参数：额定悬点载荷、冲程、冲次、减速箱额定扭矩应符合SY/T 6729-2008 《无游梁式抽油机》规定，并且该机型应包含在生产企业取得的全国工业产品生产许可证所列范围之内。
3.命名规则根据SY/T 6729-2008的代号规则，本规范的代号依据见表1。
表1无游梁式抽油机代号无游梁抽油机中机械换向方式抽油机按照额定载荷+抽油机类别+换向方式进行命名，电机换向抽油机按照额定载荷+换向方式进行命名,见表2，对于无现场应用类型暂不进行命名规范。
表2 无游梁式抽油机命名如10型塔架钢丝绳型重力平衡无游梁抽油机按照简化命名要求可简化为10型钢丝绳链条换向抽油机；600型塔架宽带型重力平衡无游梁抽油机按照简化命名要求可简化为10型宽带链条换向抽油机；10型塔架直线电机型重力平衡无游梁抽油机按照简化命名要求可简化为10型直线电机换向抽油机；10型塔架变频调速电机型重力平衡无游梁抽油机按照简化命名要求可简化为10型旋转电机换向抽油机。
采油机械设备：1、游梁式抽油机主要有哪几部分组成，其价值最高的是那部分？换向系统，动力传动系统，平衡系统，支撑系统四个部分，（游梁-连杆-曲柄机构，减速箱，动力设备和辅助装备等四大部分组成，）价值最高的是减速箱。
2、游梁式节能抽油机和常规抽油机的区别是什么？为什么节能？有急回性，对应某种示功图上慢下快的模式实现节能。
3、C228D-246-86所表示的含义是什么？C表示抽油机类型是常规型；228表示减速箱额定扭矩是228000Ibf.in；D表示减速箱是双极齿轮；246表示悬点最大载荷是24600Ib；86表示最大冲程是86in。
API抽油机表示方法：□□□-□-□最大冲程，in（25.4mm）悬点最大载荷，100Ib（454N）减速器齿轮齿形代号，D—双级齿轮减速箱额定扭矩，1000Ibf.in(113N.m)抽油机类型代号，C-常规型；RM-异向型；M-前置型；4、简述抽油泵的工作原理抽油泵抽油时奉承两个阶段，上冲程是泵吸入阶段，游动阀关闭，固定阀打开，采出液进入泵筒，下冲程是泵排出阶段，游动阀打开，固定阀关闭，采出进入油筒。
5、杆式泵和管式泵的区别是什么？管式泵其泵筒与油管相连，抽油杆与柱塞相联，构成腔室，完成采油，检泵时，必须提升油管。
杆式泵其泵筒与抽油杆相联，通过锚定柱塞或泵筒，实现抽油的目的，可以实现不起升油管检泵的要求。
6、螺杆泵驱动方式分为哪几种？井下电动潜油螺杆泵和地面驱动井下螺杆泵7、潜油电泵采油系统细分为哪三大部分？潜油电泵机组又可细分为三大部分：（1）井下部分，包括潜油电机，保护器，油气分离器，多级离心泵及测试装置；（2）中间部分：电缆（包括引接电缆）；（3）地面部分：包括控制屏、变压器，接线盒和井口。
8、抽油杆失效的主要形式有哪些？疲劳断裂或腐蚀疲劳断裂是抽油杆的主要失效形式。
9、高强度抽油杆的类型有哪几种，有什么区别？有材料型和工艺型两种，可通过化验合金元素含量、金相分析等方法区别。
第一部分油井的井身结构一、油井的井身结构指完钻井深和相应井段的钻头直径，下入的套管的层数、直径和各层管外的水泥返高和人工井底等，称为井身结构。
套管的层次和下入深度在一口井内，应该下几层套管，每层套管的下入深度主要取决于所要钻穿的地下岩层情况。
（1）导管：建立开钻泥浆循环系统。
下入深度10~20米，水泥返至地面。
（2）表层套管：封固地面疏松地层。
下入深度几十到几百米，水泥返高返至地面。
（3）技术套管：为了封固复杂的高压水层、高压气层等复杂地层而下入的套管。
水泥返高返至复杂地层以上50~100米。
（4）油层套管：封固油气水层，防止油气水层互相窜扰而下入的套管。
下入深度有的下到油层顶部，有的下到油层底部。
水泥返高返至油气水层上线以上50—100米。
井身结构如图所示。
二、油井完成方法油井完成方法是指沟通井底和油层的方法。
1、裸眼完井：油层钻开前先下入油层管至油层顶部注水泥固井，然后用小直径钻头钻开油层的方法。
优点：油层全裸井底结构简单，流动阻力小。
缺点：不能分层试油和分层开采，不能防止出砂和井壁坍塌。
2、射孔完成法：将油层全部钻穿，然后下油层（管射孔完井法）套管至油层底部，注水泥固井，最后对准油层部位用射孔枪将套管和套管外的水泥环射穿，使油层和油井连通的井底完成方法。
优点：可分层开采和井下作业，防止油气水层的窜扰和油层坍塌。
缺点：泥浸时间长，对油层有污染，增加渗流阻力。
适用条件：用于有油，气，水夹层，地层不坚硬的多产层油井。
3、衬管完井法：在先期裸眼完井的基础上，下一个预先做好的带孔眼或割缝的衬管，衬管用封隔器与油层套管连接。
具有防砂作用。
4、砾石衬管充填完井：将套管下至油层顶部用扩眼钻头在油层部位钻进扩眼直到预定位置，然后下入割缝衬管。
用反循环向油层部位充填砾石。
5、贯眼完成：将预先在地面贯好眼的套管直接下入油层部位。
第三部分井站设备一、采油树1．采油树按不同的连接方式分为下列几种形式（1）丝扣连接的采油树。
抽油机结构及分类一、游梁式抽油机(1)常规型抽油机1悬绳器;2驴头;3游梁;4横梁;5横梁轴;6连杆;7支架轴;8支架;9平衡块;10曲柄;11曲柄销轴承;12减速箱;13减速箱皮带轮;14电动机;15刹车装置;16电路控制装置;17底座主要部件及作用如下:驴头:驴头制成弧形就是为了抽油时保证光杆始终对准井口中心,同时承担井下各种载荷得作用。
游梁:装在支架轴上,前端安装驴头承受井下载荷,后端连接横梁、连杆、曲柄。
作用就是绕支架轴承上下摆动来传递动力。
曲柄连杆结构:作用就是将电动机得旋转运动转变成驴头得上下往复运动。
曲柄上有48个孔,就是调节冲程时用得。
减速箱:作用就是将电动机得高速转动,通过三轴二级减速转变成曲柄轴得低速运动,同时支撑平衡块。
平衡块:抽油机上冲程时平衡块向下运动,帮助电动机做功;下行程时平衡块向上运动,储存能量以便在下行程时释放。
平衡块得作用就是减小电动机上下行程得载荷差。
悬绳器:就是连接光杆与驴头得柔韧性连接件,可供动力仪测示功图。
电动机:就是抽油机运转得动力来源,它将电能转变成机械能。
一般采用感应式三相交流电动机。
刹车装置:有内帐式与外抱式两种,就是靠刹车片与车轮接触时发生摩擦而起到制动作用。
(2)异形游梁式抽油机异形游梁式抽油机又称双驴头抽油机,它得结构特点:用一个后驴头代替了普通游梁式抽油机得尾轴,并用一根驱动绳辫子来连接横梁,构成了抽油机得四连杆机构。
(见下图)1电动机;2皮带轮;3曲柄;4减速器;5连杆;6平衡块;7横梁;8驱动绳辫子;9后驴头;10游梁;11前驴头;12绳辫子;13悬绳器;14中轴;15支架;16坐底(3)矮型异相曲柄平衡抽油机(无游梁)1电动机;2皮带轮;3减速器;4曲柄;5配重臂;6配重块;7连杆;8横梁;9驴头;10悬绳器二、直线式抽油机结构形式:采用双边长初级、短次机得稀土永磁直线电机做拖动,以塔架式钢结构作为抽油机承载体,构成了结构紧凑得机电一体化抽油设备。
常用抽油机知识介绍辽河油田常用抽油机知识介绍第一节抽油机基础知识1.1 概述当地层具有的能量不足以将原油提升到地面时，就需要通过能量的转换来达到目的。
有杆抽油设备（抽油机-抽油泵装置）因结构简单、制造容易、使用方便而成为目前应用最广泛的能量转换装置。
有杆抽油设备主要由三部分组成，一是地面部分；二是井下部分；三是联系地面和井下的中间部分。
它是由地面部分（机械）将运动和动力进行转换后，通过中间部分（杆柱或管柱）传递给井下部分（泵），再通过井下部分（泵）将能量传递给原油，完成将原油提升到地面的任务。
游梁式抽油机因具有适应野外无人看管、全天候运转的条件和使用可靠等特点，从抽油机发展的开始到现在，它都是应用最广泛的抽油机。
但随着井深和产量的不断增加，需要抽油机的能力就越大，游梁式抽油机重量大的缺点就越明显。
为了减轻抽油机的重量，提升节能效果，近二十年来也大力推广应用了一些无游梁式抽油机。
1.2 抽油机的原理、结构、特点、分类及应用按照抽油机结构和原理的不同，抽油机可分为游梁式抽油机和无游梁式抽油机。
一、游梁式抽油机游梁式抽油机的基本特点是结构简单，制造容易，使用方便，特别是它可以长期在油田全天候运转，使用可靠。
因此，尽管它存在驴头悬点运动的加速度较大、平衡效果较差、效率较低、在长冲程时体积较大和笨重等缺点，但仍然是目前应用最广泛的抽油机。
游梁式抽油机的工作原理是：由动力机供给动力，经减速器将动力机的高速转动变为抽油机曲柄的低速转动，并由曲柄—连杆—游梁机构将旋转运动变为抽油机驴头的上、下往复运动，经悬绳器总成带动深井泵工作。
游梁式抽油机的主要部件有：提供动力的动力机；传递动力并降低速度的减速器；传递动力并将旋转运动变成往复运动的四杆机构（曲柄、连杆、游梁、支架及横梁和底座）；传递动力并保证光杆做往复直线运动的驴头及悬绳器总成；使抽油机能停留在任意位置的刹车装置以及为使动力机能在一个较小的负载变化范围内工作的平衡装置等。
（1）常规型抽油机
1-悬绳器；2-驴头；3-游梁；4-横梁；5-横梁轴；6-连杆；7-支架轴；8-支架；9-平衡块；10-曲柄；11-曲柄销轴承；12-减速箱；13-减速箱皮带轮；14-电动机；15-刹车装置；16-电路控
制装置；17-底座
（2）异形游梁式抽油机
1-电动机；2-皮带轮；3-曲柄；4-减速器；5-连杆；6-平衡块；7-横梁；8-驱动绳辫子；9-后驴头；10-游梁；11-前驴头；12-绳辫子；13-悬绳器；14-中轴；15-支架；16-坐底
（3）矮型异相曲柄平衡抽油机（无游梁）
1-电动机；2-皮带轮；3-减速器；4-曲柄；5-配重臂；6-配重块；
7-连杆；8-横梁；9-驴头；10-悬绳器
二、直线式抽油机
动子总成
翻转轮总成
天轮总成
悬绳器
采油树
桁架 主板 总成
硫化橡胶扁钢丝绳[毛辫子]
光杆
硫化橡胶扁钢丝绳[毛辫子]
上防撞器
电磁刹
车
下防撞器。
