毕业设计车库自动卷帘门控制

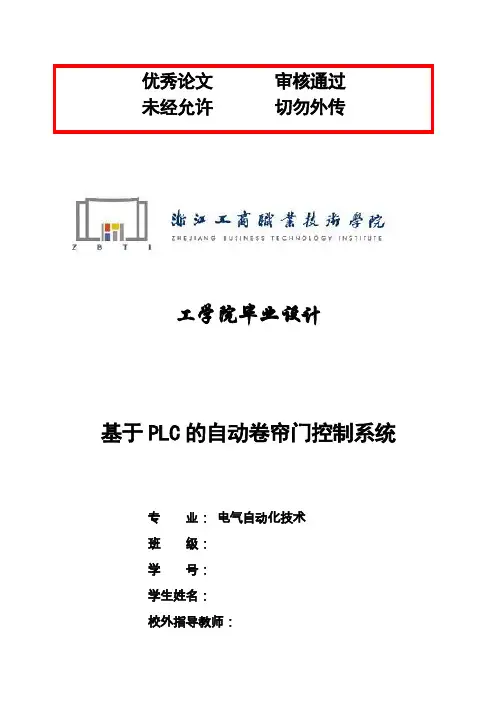

优秀论文审核通过未经允许切勿外传工学院毕业设计基于PLC的自动卷帘门控制系统专业：电气自动化技术班级：学号：学生姓名：校外指导教师：校内指导教师：二零一二年五月目录摘要 (1)1 绪论 (2)1.1 PLC概述 (2)1.1.1 PLC的定义 (2)1.1.2 PLC的功能 (3)1.1.3 PLC的系统组成 (3)1.1.4 PLC控制系统的设计方法与步骤 (3)1.2 自动卷帘门的概述 (4)1.2.1 自动卷帘门的简介 (4)1.2.2 国内自动卷帘门的发展现状 (5)1.3 本课题研究的内容和意义 (5)2 自动卷帘门的控制原理及方案 (7)2.1 自动卷帘门门的基本控制原理 (7)2.1.1 自动卷帘门门的控制原理 (7)2.1.2 自动卷帘门门的主要部件组成 (7)2.2 自动卷帘门控制要求 (7)2.3 自动卷帘门控制方案设计 (8)2.3.1 自动卷帘门方案的分析与论证 (8)2.3.2 控制方案的确定 (8)3 自动门控制系统的硬件设计 (9)3.1 PLC的功能分析与选型 (9)3.2 电动机的功能分析及选型 (9)3.3 光电开关的功能分析及选型 (10)3.4 接近开关的功能分析与选型 (10)3.5 自动卷帘门控制系统的IO点及地址分配 (10)3.6 自动卷帘门控制系统的电气接线 (11)4 自动门控制系统的软件设计 (13)4.1 控制系统的程序流程图 (13)4.2 PLC的编程语言 (13)4.3 QP的设计与编程 (15)5 系统调试 (17)5.1 PLC程序的调试方法及现象 (17)5.2 触摸屏程序调试 (17)5.3 实物图 (17)6 总结与展望 (19)参考文献 (20)摘要：本文是关于自动卷帘门控制系统的设计，自动卷帘门系统主要由可编程控制器（PLC）、感应器件、驱动装置和传动装置组成。

主要工作原理是感应器件将检测到的人体或物体信号传送到PLC，PLC再综合收到的自动卷帘门状态信号作出判断，而后发出控制信号，使驱动装置运行，在通过传动装置带动门的动作。

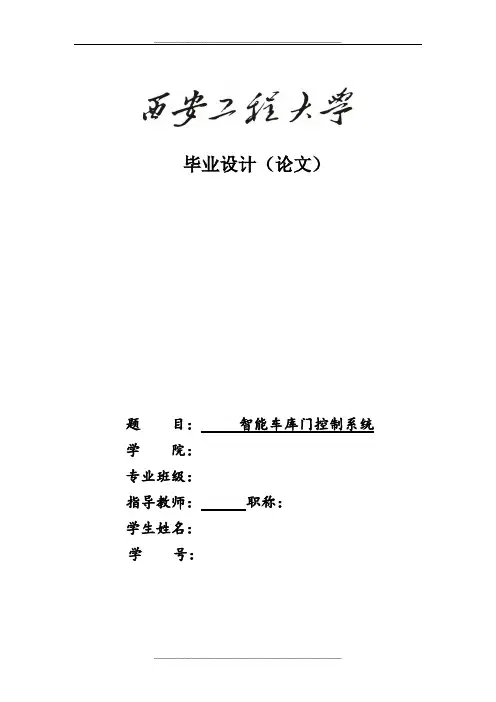

智能车库门控制系统 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】毕业设计（论文）题目：智能车库门控制系统学院：专业班级：指导教师：职称：学生姓名：学号：摘要随着汽车行业和社会经济的迅速发展，人类对于汽车的依赖性越来越强。

当然，越来越多的私家车的出现，就需要涉及车库门的问题，针对车库门目前的发展现状，我们结合了AT89S51单片机和PT2262/PT2272的无线收发功能，在之前的普通车库门控制的基础上，又添加了红外发射、接收电路以及防盗报警电路等等。

从而设计出一种智能车库门控制系统，此系统具有结构非常简单、可靠性高、价格低廉等诸多优点。

本篇智能车库门控制系统的门控装置，它的显着特征就在车库内和车库外设置有主控制器和在车辆内安装的密码标识器，主控制器是由单片机、解码器、315M无线接收器以及红外对管组成，密码标识器又是由编码器及无线发射器组成。

PT2272及PT2262的地址和数据状态是一模一样的，而PT2262的电源端平时是断开的，如果快到车库门的时候按下按钮通电，则编码器PT2262 就会将数据和地址发射出去借助于无线发射模块，与此同时，无线接收器输出端和解码器的输入端相连接，解码器输出端VT和单片机相接，如果数据完全准确那么车库中的单片机就会自动启动电机打开车库门，而红外对管此时感应次数计数，汽车离开车库门之后门就会自动下降。

关键词：单片机，红外对管，无线接收模块PT2272/PT2262ABSTRACTWith the rapid development of the automobile industry and the social economy, the dependence on the automobile is more and more strong. of course, the emergence of more and more private cars, you need to problems involving the garage door, in view of the current development status of the garage door,we combine the AT89S51 and PT2262 / PT2272 wireless transceiver function, prior to the ordinary garage door control based on, and add the infrared emitting and receiving circuit and the anti-theft alarm circuit and so on.To design a kind of intelligent garage door control system, the structure of this system is very simple, high reliability, low price, and many other advantages.The intelligent garage door control system of gating device. Its obvious characteristic is in the garage, and the garage set main controller and installed in the vehicle code identifier, the main controller is by the microcontroller, decoder, 315m wireless receiver and infrared to pipe and password identification device is composed of encoder and the wireless transmitter. PT2262 and PT2272 address and data state is exactly the same, and a power supply terminal of the PT2262 is usually broken, if approaching the garage door when press the button energized, encoder PT2262 will will address data and transmitted by wireless transmitting module. At the same time, wireless receiver output end and the decoder is connected to the input terminal, decoder output end of VT and MCU is connected, if the data is completely accurate so garage in SCM will automatically starts the motoropen the garage door and infrared tube at this point counts of induction,the car left the garage door after door will automatically decrease.Key words: SCM, infrared wireless, receiving module PT2272/PT2262目录2245666678991结论 3456附录二：系统源程序 8第1章绪论车库门研究现状从第一辆汽车诞生以来，车库门的发展就随之不断产生和更新。

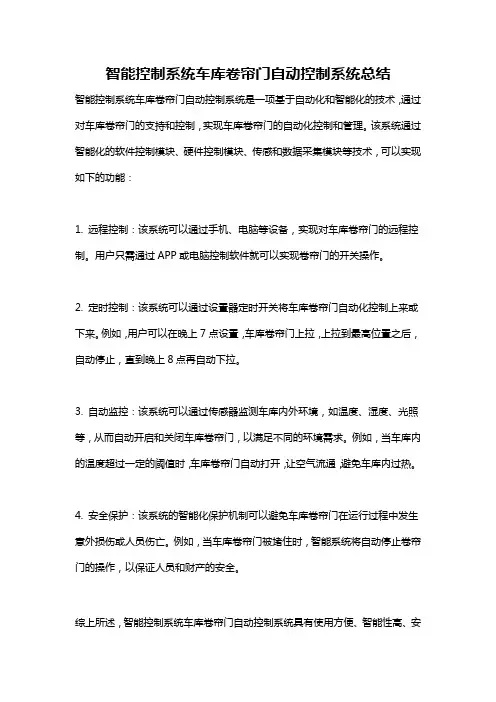

智能控制系统车库卷帘门自动控制系统总结
智能控制系统车库卷帘门自动控制系统是一项基于自动化和智能化的技术，通过对车库卷帘门的支持和控制，实现车库卷帘门的自动化控制和管理。

该系统通过智能化的软件控制模块、硬件控制模块、传感和数据采集模块等技术，可以实现如下的功能：
1. 远程控制：该系统可以通过手机、电脑等设备，实现对车库卷帘门的远程控制。

用户只需通过APP或电脑控制软件就可以实现卷帘门的开关操作。

2. 定时控制：该系统可以通过设置器定时开关将车库卷帘门自动化控制上来或下来。

例如，用户可以在晚上7点设置，车库卷帘门上拉，上拉到最高位置之后，自动停止，直到晚上8点再自动下拉。

3. 自动监控：该系统可以通过传感器监测车库内外环境，如温度、湿度、光照等，从而自动开启和关闭车库卷帘门，以满足不同的环境需求。

例如，当车库内的温度超过一定的阈值时，车库卷帘门自动打开，让空气流通，避免车库内过热。

4. 安全保护：该系统的智能化保护机制可以避免车库卷帘门在运行过程中发生意外损伤或人员伤亡。

例如，当车库卷帘门被堵住时，智能系统将自动停止卷帘门的操作，以保证人员和财产的安全。

综上所述，智能控制系统车库卷帘门自动控制系统具有使用方便、智能性高、安
全可靠等优点，在实际应用中可以为用户提供更加便捷的服务，并在保障人员和财产安全方面起到重要作用。

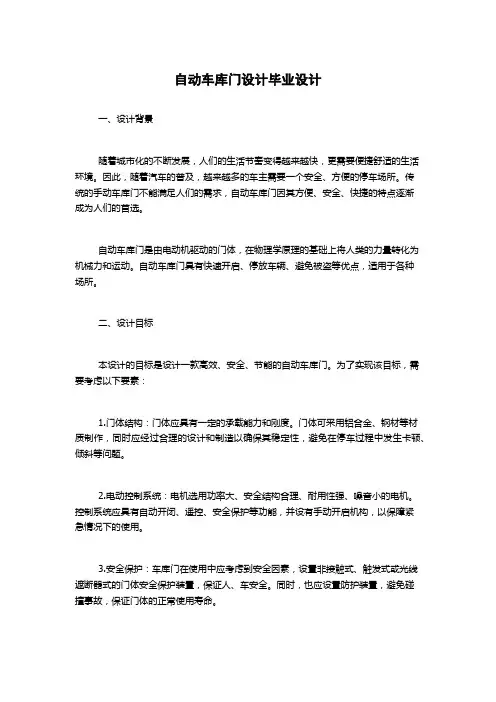

自动车库门设计毕业设计一、设计背景随着城市化的不断发展，人们的生活节奏变得越来越快，更需要便捷舒适的生活环境。

因此，随着汽车的普及，越来越多的车主需要一个安全、方便的停车场所。

传统的手动车库门不能满足人们的需求，自动车库门因其方便、安全、快捷的特点逐渐成为人们的首选。

自动车库门是由电动机驱动的门体，在物理学原理的基础上将人类的力量转化为机械力和运动。

自动车库门具有快速开启、停放车辆、避免被盗等优点，适用于各种场所。

二、设计目标本设计的目标是设计一款高效、安全、节能的自动车库门。

为了实现该目标，需要考虑以下要素：1.门体结构：门体应具有一定的承载能力和刚度。

门体可采用铝合金、钢材等材质制作，同时应经过合理的设计和制造以确保其稳定性，避免在停车过程中发生卡顿、倾斜等问题。

2.电动控制系统：电机选用功率大、安全结构合理、耐用性强、噪音小的电机。

控制系统应具有自动开闭、遥控、安全保护等功能，并设有手动开启机构，以保障紧急情况下的使用。

3.安全保护：车库门在使用中应考虑到安全因素，设置非接触式、触发式或光线遮断器式的门体安全保护装置，保证人、车安全。

同时，也应设置防护装置，避免碰撞事故，保证门体的正常使用寿命。

4.智能控制：门体应配备智能控制系统，实现语音控制、定时开闭、远程控制等功能，为使用者提供更加便捷的服务。

三、设计方案在门体结构设计方面，本设计选用优质的钢材和铝合金作为门体材料，并设置多重强度支撑结构，以增强门体的承重能力及抗风性能。

门体的内侧覆盖有隔音隔热材料，以减少噪音和能量消耗。

设计采用推拉式开启方式，配备射线保护装置、安全保护装置和AI智能识别系统，确保门体在推拉过程中的安全及智能化控制。

同时，还引入了防撞条，为门体提供额外的保护。

设计采用大型马达控制机组，其具备低噪音、低能耗、高效能的特征，通过AI算法对各种因素进行分析，实现自动控制。

四、设计流程1、需求调研：通过调查市场需求及用户反馈，确定自动车库门的设计目标。

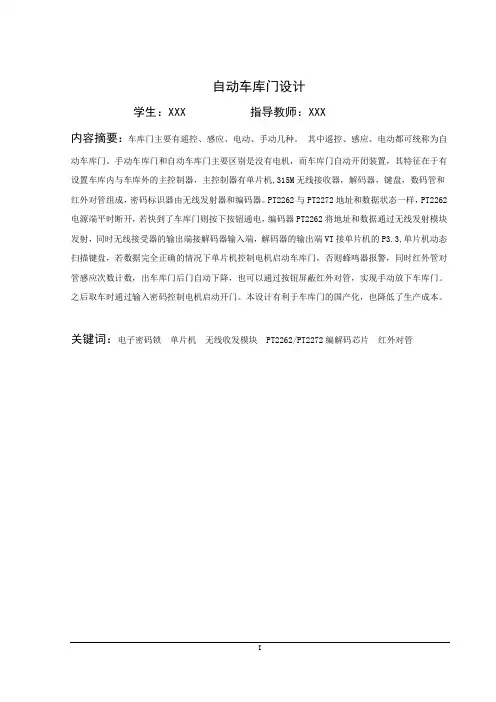

自动车库门设计学生：XXX 指导教师：XXX内容摘要：车库门主要有遥控、感应、电动、手动几种。

其中遥控、感应、电动都可统称为自动车库门。

手动车库门和自动车库门主要区别是没有电机，而车库门自动开闭装置，其特征在于有设置车库内与车库外的主控制器，主控制器有单片机,315M无线接收器，解码器，键盘，数码管和红外对管组成，密码标识器由无线发射器和编码器。

PT2262与PT2272地址和数据状态一样，PT2262电源端平时断开，若快到了车库门则按下按钮通电，编码器PT2262将地址和数据通过无线发射模块发射，同时无线接受器的输出端接解码器输入端，解码器的输出端VT接单片机的P3.3,单片机动态扫描键盘，若数据完全正确的情况下单片机控制电机启动车库门，否则蜂鸣器报警，同时红外管对管感应次数计数，出车库门后门自动下降，也可以通过按钮屏蔽红外对管，实现手动放下车库门。

之后取车时通过输入密码控制电机启动开门。

本设计有利于车库门的国产化，也降低了生产成本。

关键词：电子密码锁单片机无线收发模块 PT2262/PT2272编解码芯片红外对管Design of automatic garage doorAbstract: The door drives a garage voluntarily to shut a device , whose characteristic lies in the host controller who has interposing the garage inner and the garage outside , the host controller has monolithic machine , 315 wireless receivers of M , decoders , keyboards , the numerical code is in charge of and infrared pair of tube made up of , password mark the wireless implement reason emitter and the coder. PT2262 andPT2272 address are same as data state , the PT2262 power source holds the disconnection the ordinary time , press down the button circular telegram if having arrived at the garage door quickly, coder PT2262 launches address and the data by wireless go off module , at the same time wireless receiver output end takes over the decoder input end , decoder output end VT receives monolithic machine P3.3 , garage inner monolithic machine opens the garage door if the data is absolutely correct , the at the same time infrared tube is in charge of induced number of times counting face to face , put up garage door back door automation go down, Also can pass the button shield infrared realize hand movement to, laying down the garage door. The garage door can not open up if data-in is incorrect , buzz alarm warning prompts and. The starting controlling an electric motor by importing a password when fetching vehicle afterwards opens the door.Keywords:Electronic lock single-chip wireless transceiver module PT2262/PT2272 Code decoder chip Infrared Emitting Diode目录前言 (1)1 自动车库门介绍 (2)1.1 设计内容与要求 (2)1.2 意义 (2)1.3 要求 (2)2 系统的总体设计 (3)2.1 单片机 (3)2.2 单片机的说明及应用 (3)2.3 单片机的结构特点 (3)2.4 单片机的引脚配置 (4)3 行列式键盘 (8)3.1 键盘的工作原理 (8)3.2 键盘的工作方式 (8)3.3 PT2262/PT2272编解码芯片 (8)3.4 数码管 (10)3.5 红外对管 (10)4 系统的软硬件设计 (11)4.1 主要电路图 (11)4.2 软件设计流程图 (15)5 结束语 (16)参考文献 (17)自动车库门设计前言车库门主要有遥控、感应、电动、手动几种。

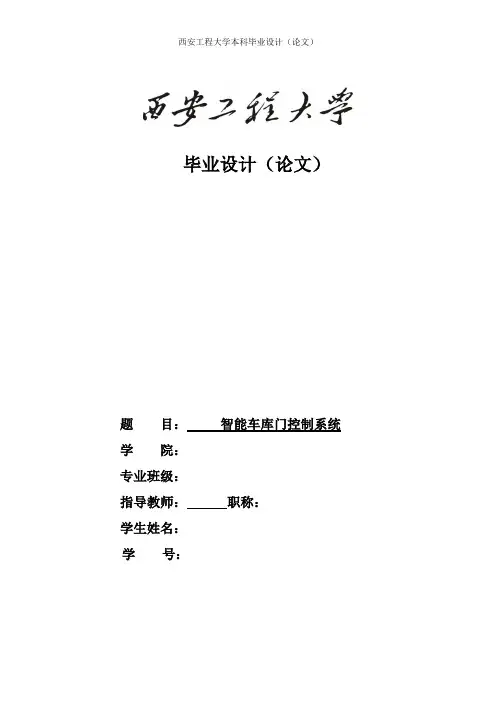

毕业设计（论文）题目：智能车库门控制系统学院：专业班级：指导教师：职称：学生姓名：学号：摘要随着汽车行业和社会经济的迅速发展，人类对于汽车的依赖性越来越强。

当然，越来越多的私家车的出现，就需要涉及车库门的问题，针对车库门目前的发展现状，我们结合了AT89S51单片机和PT2262/PT2272的无线收发功能，在之前的普通车库门控制的基础上，又添加了红外发射、接收电路以及防盗报警电路等等。

从而设计出一种智能车库门控制系统，此系统具有结构非常简单、可靠性高、价格低廉等诸多优点。

本篇智能车库门控制系统的门控装置，它的显著特征就在车库内和车库外设置有主控制器和在车辆内安装的密码标识器，主控制器是由单片机、解码器、315M无线接收器以及红外对管组成，密码标识器又是由编码器及无线发射器组成。

PT2272及PT2262的地址和数据状态是一模一样的，而PT2262的电源端平时是断开的，如果快到车库门的时候按下按钮通电，则编码器PT2262 就会将数据和地址发射出去借助于无线发射模块，与此同时，无线接收器输出端和解码器的输入端相连接，解码器输出端VT和单片机相接，如果数据完全准确那么车库中的单片机就会自动启动电机打开车库门，而红外对管此时感应次数计数，汽车离开车库门之后门就会自动下降。

关键词：单片机，红外对管，无线接收模块PT2272/PT2262ABSTRACTWith the rapid development of the automobile industry and the social economy, the dependence on the automobile is more and more strong. of course, the emergence of more and more private cars, you need to problems involving the garage door, in view of the current development status of the garage door, we combine the AT89S51 and PT2262 / PT2272 wireless transceiver function, prior to the ordinary garage door control based on, and add the infrared emitting and receiving circuit and the anti-theft alarm circuit and so on. To design a kind of intelligent garage door control system, the structure of this system is very simple, high reliability, low price, and many other advantages.The intelligent garage door control system of gating device. Its obvious characteristic is in the garage, and the garage set main controller and installed in the vehicle code identifier, the main controller is by the microcontroller, decoder, 315m wireless receiver and infrared to pipe and password identification device is composed of encoder and the wireless transmitter. PT2262 and PT2272 address and data state is exactly the same, and a power supply terminal of the PT2262 is usually broken, if approaching the garage door when press the button energized, encoder PT2262 will will address data and transmitted by wireless transmitting module. At the same time, wireless receiver output end and the decoder is connected to the input terminal, decoder output end of VT and MCU is connected, if the data is completely accurate so garage in SCM will automatically starts the motor open the garage door and infrared tube at this point counts of induction, the car left the garage door after door will automatically decrease.Key words: SCM, infrared wireless, receiving module PT2272/PT2262目录2.2.22.2.32.2.423.2.1 245666678991结论 3456附录二：系统源程序 8第1章绪论1.1车库门研究现状从第一辆汽车诞生以来，车库门的发展就随之不断产生和更新。

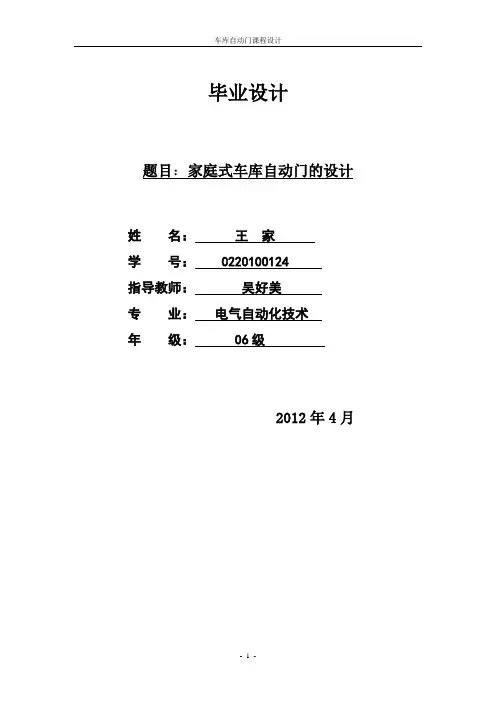

毕业设计题目：家庭式车库自动门的设计姓名：王家学号： 022*******指导教师：吴好美专业：电气自动化技术年级： 06级2012年4月摘要随着汽车产业的发展，人们对车库的需求量日益增长。

对车库门自动控制是今后车库向智能化发展的必然趋势。

本文主要阐述了车库自动门的设计思想与程序编制,对该系统进行了各方面的分析，对各方面要求的系统加以详细叙述，控制的说明、系统流程图、外部接线图、梯形图必要的文字说明介绍了以PLC为应用的车库自动门的系统软件设计。

此系统对车库的管理有很大的帮助、对疏导交通流量、提高道路通行能力有明显的效果，有很大的实用价值。

【关键字】可编程控制器 S7-200 自动门控制系统目录引言 (4)第一章方案设计 (5)1.1功能需求分析 (5)1.2自动门的结构 (5)1.3控制方案 (5)第二章硬件设计 (6)2.1 控制器的选型 (6)2.2 驱动装置的选型 (8)2.3 限位开关 (9)2.4 电子锁 (9)第三章软件设计 (11)3.1控制方案 (11)3.2 I/0 (12)3.3 PLC外围 (13)3.4 程序流程图 (14)3.5梯形图 (17)结论 (24)致谢 (26)参考文献 (27)引言随着经济的发展，现在拥有汽车的国人越来越多，对好的车库门的需求也在不断增大，同时外国先进的车库门不断的占领中国市场，国产的车库门还处于落后状态。

车库自动门性能优劣主要取决于它的控制装置，早期的车库自动门控制系统采用继电器逻辑控制，造成安装繁琐、体积大、不稳定、不易维修等缺点已逐渐被淘汰。

本设计主要是针对别墅型车库自动门的自动开关控制而论，自动门控制装置系统有检测元件、可编程控制器（PLC）、电动机、电子锁组成。

1.1功能需求分析随着汽车产业的发展，人们对车库的需求量日益增长。

车库门自动控制是今后车库向智能化发展的必然趋势。

自动门在国外早已得到普遍的应用，在我国也以优异的性能逐步得到大家的认同，中国已迎来了自动们发展的黄金时期目前自动门及其自动化行业最稳定的控制装置是PLC，它是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

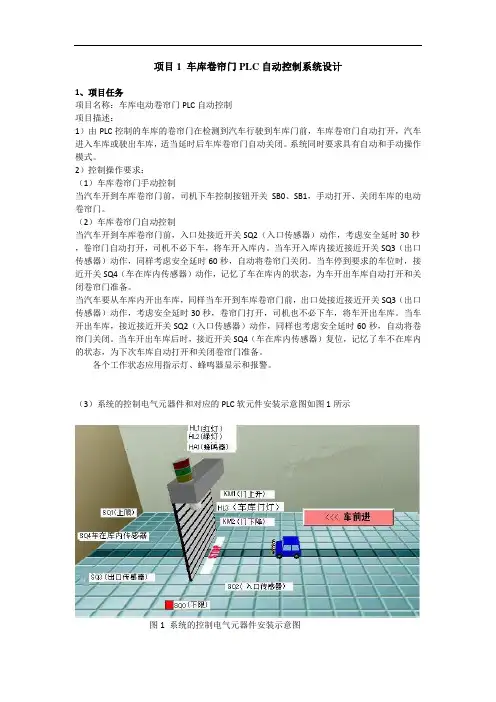

项目1 车库卷帘门PLC自动控制系统设计1、项目任务项目名称：车库电动卷帘门PLC自动控制项目描述：1）由PLC控制的车库的卷帘门在检测到汽车行驶到车库门前，车库卷帘门自动打开，汽车进入车库或驶出车库，适当延时后车库卷帘门自动关闭。

系统同时要求具有自动和手动操作模式。

2）控制操作要求：（1）车库卷帘门手动控制当汽车开到车库卷帘门前，司机下车控制按钮开关SB0、SB1，手动打开、关闭车库的电动卷帘门。

（2）车库卷帘门自动控制当汽车开到车库卷帘门前，入口处接近开关SQ2（入口传感器）动作，考虑安全延时30秒，卷帘门自动打开，司机不必下车，将车开入库内。

当车开入库内接近接近开关SQ3（出口传感器）动作，同样考虑安全延时60秒，自动将卷帘门关闭。

当车停到要求的车位时，接近开关SQ4（车在库内传感器）动作，记忆了车在库内的状态，为车开出车库自动打开和关闭卷帘门准备。

当汽车要从车库内开出车库，同样当车开到车库卷帘门前，出口处接近接近开关SQ3（出口传感器）动作，考虑安全延时30秒，卷帘门打开，司机也不必下车，将车开出车库。

当车开出车库，接近接近开关SQ2（入口传感器）动作，同样也考虑安全延时60秒，自动将卷帘门关闭。

当车开出车库后时，接近开关SQ4（车在库内传感器）复位，记忆了车不在库内的状态，为下次车库自动打开和关闭卷帘门准备。

各个工作状态应用指示灯、蜂鸣器显示和报警。

（3）系统的控制电气元器件和对应的PLC软元件安装示意图如图1所示图1 系统的控制电气元器件安装示意图（4）车库电动卷帘门PLC自动控制系统控制面板如图2.图2车库电动卷帘门PLC自动控制系统控制面板2 、I/O 分配表表1 I/O 分配表输入输出PLC输入继电器地址电气元器件名称电气元器件符号PLC输出继电器地址电气元器件名称电气元器件符号X002按钮开关SB0Y000交流接触器KM1 X003按钮开关SB1Y001交流接触器KM2 X004接近开关SQ2Y005红色指示灯HL1 X005接近开关SQ3Y006绿色指示灯HL2 X006接近开关SQ4Y007蜂鸣器HA1 X000限位开关SQ0Y003红色指示灯HL3 X001限位开关SQ1Y004蓝色指示灯HL43、电气元器件表序号电气元器件名称型号数量用途1可编程序控制器西门子S7-201车库卷帘门自动控制2交流接触器CJ10-202控制卷帘门上升、下降3热继电器JR16-20/31交流电动机过载保护4按钮开关LA10-2H2手动开、关车库卷帘门5熔断器RC1A-30/153交流电动机短路保护6断路器DZ47S-631电源控制和保护7接近开关VSF-B12-2CNA3检测汽车的位置8限位开关JLXK1-4112卷帘门打开、关闭位置检测9指示灯按客户要求选择4卷帘门工作状态指示10蜂鸣器按客户要求选择1卷帘门打开报警4、PLC接线图图3 PLC接线图5、程序设计车库电动卷帘门PLC自动控制系统梯形图图4 车库电动卷帘门PLC自动控制系统梯形图6、车库电动卷帘门PLC自动控制系统工作原理7 系统调试为元器件不动作。

毕业设计（论文）题目：智能车库门控制系统学院：专业班级：指导教师：职称：学生姓名：学号：摘要随着汽车行业和社会经济的迅速发展，人类对于汽车的依赖性越来越强。

当然，越来越多的私家车的出现，就需要涉及车库门的问题，针对车库门目前的发展现状，我们结合了AT89S51单片机和PT2262/PT2272的无线收发功能，在之前的普通车库门控制的基础上，又添加了红外发射、接收电路以及防盗报警电路等等。

从而设计出一种智能车库门控制系统，此系统具有结构非常简单、可靠性高、价格低廉等诸多优点。

本篇智能车库门控制系统的门控装置，它的显著特征就在车库内和车库外设置有主控制器和在车辆内安装的密码标识器，主控制器是由单片机、解码器、315M 无线接收器以及红外对管组成，密码标识器又是由编码器及无线发射器组成。

PT2272及PT2262的地址和数据状态是一模一样的，而PT2262的电源端平时是断开的，如果快到车库门的时候按下按钮通电，则编码器PT2262 就会将数据和地址发射出去借助于无线发射模块，与此同时，无线接收器输出端和解码器的输入端相连接，解码器输出端VT和单片机相接，如果数据完全准确那么车库中的单片机就会自动启动电机打开车库门，而红外对管此时感应次数计数，汽车离开车库门之后门就会自动下降。

关键词：单片机，红外对管，无线接收模块PT2272/PT2262ABSTRACTWith the rapid development of the automobile industry and the social economy, the dependence on the automobile is more and more strong. of course, the emergence of more and more private cars, you need to problems involving the garage door, in view of the current development status of the garage door, we combine the AT89S51 and PT2262 / PT2272 wireless transceiver function, prior to the ordinary garage door control based on, and add the infrared emitting and receiving circuit and the anti-theftalarm circuit and so on. To design a kind of intelligent garage door control system, the structure of this system is very simple, high reliability, low price, and many other advantages.The intelligent garage door control system of gating device. Its obvious characteristic is in the garage, and the garage set main controller and installed in the vehicle code identifier, the main controller is by the microcontroller, decoder, 315m wireless receiver and infrared to pipe and password identification device is composed of encoder and the wireless transmitter. PT2262 and PT2272 address and data state is exactly the same, and a power supply terminal of the PT2262 is usually broken, if approaching the garage door when press the button energized, encoder PT2262 will will address data and transmitted by wireless transmitting module. At the same time, wireless receiver output end and the decoder is connected to the input terminal, decoder output end of VT and MCU is connected, if the data is completely accurate so garage in SCM will automatically starts the motor open the garage door and infrared tube at this point counts of induction, the car left the garage door after door will automatically decrease.Key words: SCM, infrared wireless, receiving module PT2272/PT2262目录第1章绪论1.1车库门研究现状................................ 错误!未定义书签。

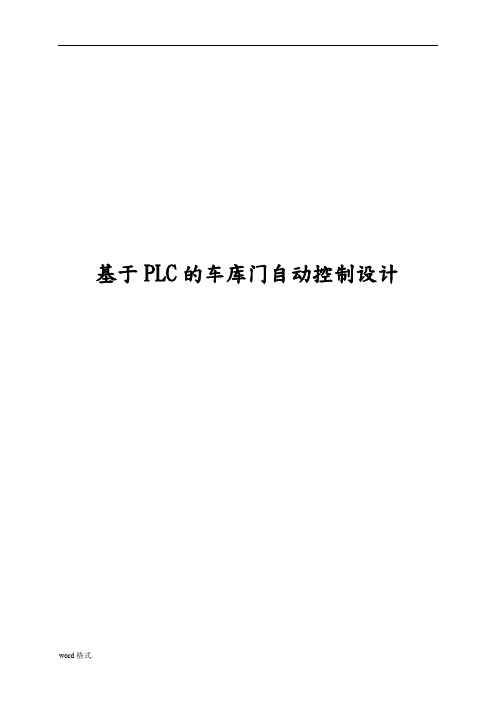

基于PLC的车库门自动控制设计【摘要】随着电子技术的发展，PLC不断的更新，PLC控制已成为自动控制中最常见的方式之一。

智能车库门就是自动控制应用的以典型例子，由于可编程控制器具有很好的处理智能车库门开关控制及良好的稳定性，而且可以很简单的改变控制的方式，因此，智能车库门的生产商家很多都运用PLC来做门的控制器。

目前智能车库门在日常生活中用越来越广泛。

PLC控制具有较高的可靠性、稳定性、维修方便等优点。

本文是关于智能车库门控制系统的设计，智能车库门系统主要由可编程控制器（PLC）、无线遥控开关、限位器件、驱动装置和传动装置组成。

主要工作原理是人控制无线遥控开关将信号传送到PLC，PLC再综合收到的智能车库门状态信号作出判断，而后发出控制信号，使驱动装置运行，再通过传动装置带动门的动作。

【关键词】：智能车库门；PLC；无线遥控开关；感应器件；驱动装置目录引言 (1)一、智能车库门控制要求 (2)二、智能车库门外部设备的选用 (3)（一）车库门开关控制器的选择 (3)（二）家用车库电机的选择 (4)（三）车库外灯的光控开关选择 (5)（四）蜂鸣器的选择 (6)（五）24V直流电源选择 (7)（六）PLC的选择 (7)三、智能车库门的控制流程 (9)（一）汽车进、出库流程文字说明 (9)（二）汽车进、出库控制流程图 (9)四、智能车库门的梯形图设计 (11)（一）PLC梯形图的概述 (11)（二）梯形图编程环境 (12)（三）智能车库门I/O分配表 (13)（四）智能车库门程序图分析 (14)五、控制系统的电气接线 (15)总结 (16)参考文献 (17)辞 (18)附录I I/O接线电路示意图 (19)附录II 控制系统主电路连接示意图 (20)附录III 梯形图程序 (21)引言随着进口汽车大量涌入和国汽车工业的不断发展，大中城市的汽车数量剧增，私家车更是越来越普及。

从而引发了停车管理及防盗问题愈演愈烈。

目录第一章绪论 (1)1.1 车库自动卷帘门的概述 (1)1.1.1 车库自动卷帘门的简介 (1)1.1.2 国内自动卷帘门的发展现状 (1)1.2 本课题研究的内容和意义 (2)第二章车库自动卷帘门PLC控制方案 (5)2.1 PLC控制系统的设计方案 (5)第三章车库自动卷帘门的组成、控制要求及原理 (6)3.1 车库自动卷帘门的主要部件组成 (6)3.2 车库自动卷帘门控制要求 (6)3.3 车库自动卷帘门的基本控制原理 (7)3.3.1 车库自动卷帘门电气原理图分析 (8)第四章车库自动卷帘门控制系统的硬件设计 (11)4.1 PLC的功能分析与选型 (11)4.2 电动机的功能分析及选型 (11)4.3 熔断器的选择 (12)4.4 继电器的选择与作用 (13)4.5 接触器的选择 (13)4.7蜂鸣器的选用 (15)4.8 行程开关(限位开关)的选用 (15)4.9 光电开关的选用 (16)4.10控制按钮的选用 (16)4.11 遥控开关的选用 (16)4.12 电源选择 (17)4.13 PLC控制输出/输入接线 (17)第五章自动门控制装置系统程序 (20)5.1控制流程图 (20)5.2 梯形图 (20)设计体会 (22)参考文献 (22)图 1.1 PLC系统结构图图 3.1车库自动门平面图车库自动卷帘门控制系统控制的平面图如图3.1所示。

车库自动卷帘门主要由以下主要部件组成]17[:设计体会在学期结束我们通过课程设计，来总计这学期所学的知识特别是PLC这门课程。

我做的这个题目是有关与PLC系统理论与实践相结合的设计。

在对这个设计的材料搜索进行独立搜索时，对于办公软件的应用有了进一步的提高，以及实际应用操作的情况下，提高了实际操作和独立解决问题的能力。

通过这次设计实践。

让我更掌握了三菱的PLC软件的简单编程方法，对于三菱的PLC的工作原理和使用方法也有了更深刻的理解。

在理论的运用中，也提高了我的工程素质。

车库自动卷闸门课程设计一、课程目标知识目标：1. 学生能够理解车库自动卷闸门的基本工作原理和组成部分；2. 学生能够掌握与车库自动卷闸门相关的电学知识，如电路图、传感器等；3. 学生能够了解并描述车库自动卷闸门的安全功能和智能控制技术。

技能目标：1. 学生能够运用所学知识，设计简单的车库自动卷闸门电路图；2. 学生能够通过小组合作，完成车库自动卷闸门的模拟制作和调试；3. 学生能够运用信息技术手段，收集和分析与车库自动卷闸门相关的数据。

情感态度价值观目标：1. 培养学生对工程技术领域的兴趣，激发创新意识和探索精神；2. 培养学生合作、沟通、解决问题的能力，增强团队意识和责任感；3. 增强学生对智能化产品的认识，提高对科技改变生活的认同感。

课程性质：本课程为初中年级信息技术与工程技术相结合的实践课程，注重理论知识与实际操作的融合。

学生特点：初中年级学生对新鲜事物充满好奇，动手能力强，喜欢探索和实践。

教学要求：教师应注重理论与实践相结合，引导学生运用所学知识解决实际问题，关注学生的个体差异，鼓励学生积极参与，充分调动学生的主观能动性。

通过课程学习，使学生在掌握相关知识的基础上，提高综合运用能力。

二、教学内容1. 理论知识：- 电路基础知识：电流、电压、电阻的概念及其关系；- 传感器原理：介绍传感器的作用、种类及其在自动卷闸门中的应用；- 智能控制技术：智能控制器的工作原理及其在车库自动卷闸门中的应用。

2. 实践操作：- 设计并绘制车库自动卷闸门电路图；- 模拟制作和调试车库自动卷闸门，体验整个制作过程；- 利用信息技术手段收集与自动卷闸门相关的数据，进行数据分析。

3. 教学大纲安排：- 第一课时：电路基础知识学习，理解车库自动卷闸门的基本原理；- 第二课时：传感器原理学习，了解其在自动卷闸门中的应用；- 第三课时：智能控制技术学习，掌握其工作原理；- 第四课时：分组设计电路图，进行模拟制作和调试；- 第五课时：展示成果，进行评价和反馈。

车库电动卷帘门课程设计一、课程目标知识目标：1. 学生能理解车库电动卷帘门的基本原理和组成部分；2. 学生能掌握与车库电动卷帘门相关的电学知识，如电路连接、电机工作原理等；3. 学生能了解车库电动卷帘门的安全使用规范和日常维护方法。

技能目标：1. 学生能运用所学知识，分析并解决车库电动卷帘门在运行过程中可能出现的简单问题；2. 学生能通过小组合作，设计并制作一个简易的车库电动卷帘门模型；3. 学生能运用信息技术手段，收集与车库电动卷帘门相关的资料，并进行整理和分析。

情感态度价值观目标：1. 培养学生对车库电动卷帘门及其相关技术的兴趣和好奇心；2. 培养学生合作学习的意识，提高团队协作能力和沟通能力；3. 增强学生的安全意识，使其在日常生活和学习中关注电气安全。

课程性质：本课程为技术与设计领域课程，结合物理、电学知识，注重实践操作和合作探究。

学生特点：六年级学生具有一定的物理知识和动手能力，对新技术充满好奇，喜欢合作学习和动手实践。

教学要求：结合学生特点，注重理论联系实际，强调实践操作，培养解决问题的能力和团队协作精神。

通过课程目标的具体分解，使学生在学习过程中达到预期的学习成果，为后续教学设计和评估提供依据。

二、教学内容1. 车库电动卷帘门基本原理及组成部分：讲解电动卷帘门的运行原理、电机工作方式、控制电路等，关联课本第四章第三节“电机的应用”。

2. 电学知识应用：学习电路连接、开关控制、安全保护等，结合课本第二章“电路的基础知识”。

3. 车库电动卷帘门安全使用与维护：介绍安全操作规范、日常保养方法，联系课本第五章“安全用电”。

4. 简易电动卷帘门模型设计与制作：分组设计并制作模型，运用所学知识，结合课本第三章“动手实践”。

5. 车库电动卷帘门案例分析：分析实际案例，解决常见问题，提高学生解决问题的能力。

教学大纲：第一课时：车库电动卷帘门基本原理及组成部分学习；第二课时：电学知识在车库电动卷帘门中的应用；第三课时：车库电动卷帘门安全使用与维护；第四课时：简易电动卷帘门模型设计与制作（一）；第五课时：简易电动卷帘门模型设计与制作（二）；第六课时：车库电动卷帘门案例分析及总结。

摘要现在的车库门关闭基本上都采用了现代电子设备和识别技术，减少了人工管理工作，实现了车库门禁的半自动化管理。

在本课题中，单片机、继电器，PT2272模块和315M无线模块组成的主控制器。

PT2272 电源端一般会断开，若想打开车库门，可以按下遥控器开关，编码器PT2272将地址和数据通过无线发射模块发射.同时无线接收器的输出端接解码器的输入端。

在这个时候，车库门自动关闭就可以形象的实现。

关键词：车库门；单片机；无线收发模块；手动控制AbstractNow，the garage door closed basically using modern electronic devices and identification technologies，reducing labor management, to achieve a semi—automatic garage access control management. In this issue, microcontroller，relays, PT2272 wireless transmitter and receiver module 315M wireless receiver module consists of the master controller。

Disconnect the power supply terminal PT2272 generally, if you want to open the garage door，you can press the remote control switches，encoders PT2272 address and transmit data through a wireless transmitter module。

While the input of the decoder output termination wireless receiver。

毕业设计题目：车库自动门控制系统院、系（站）:-学科专业: _学生：______学号：________________指导教师: ______20年月摘要随着汽车产业的发展，人们对车库的需求量日益增长。

智能车库将是信息社会最重要的基础设施之一，停车场管理控制系统则是现代建筑中不可或缺的一部分。
