电动式功率表的使用

1．一表法 仅适用于测量三相对称负载的有功功率。此时，用一个单相功率表 测得一相功率，由于三个单相功率相等，然后乘以3即得三相负载的总 功率。
当星形连接负载的中性点不能引出，或三角形连接的一相不能断 开接线时，则可采用人工中点法将功率表接入。两个附加电阻应与功 率表电压支路的总电阻相等，从而使人工中点N的电位为零。
两表法测三相三线制负载功率
采用两表法测量三相功率时的接线规则：
（1）两只功率表的电流线圈分别串联接入任意两根相端线上，使 通过线圈的电流为线电流，“*”端接电源侧。
（2）两只功率表的电压线圈的“*”端应分别接到各自电流线圈所 在的相线上，另一端则共同接到没有接功率表电流线圈的第三根相线上。
注意：测量时，如果遇到一只功率表的读数为负值，这时应将该功 率表电流线圈的两个端钮反接或极性开关换向，功率表的读数应视为负 值，三相电路的总功率就等于两个功率表的读数之差。
二、电能表 1.俗称电度表，就是用来测量电功，即记录电路消耗电能的仪表。
该表应在 220V
50Hz的交 流电路中 工作。
用电器每消 耗1kw·h电 能，表盘转 动1200圈
表明该表的额定电流为5A，短 时间内通过的电流允许大些， 但不能超过10A。
用电时，表中的铝质圆盘转动，上方的数字以千瓦时为单位显示 所消耗的电能，读数时要注意，数字栏中最右边的一位是小数位。
另一种称为电压线圈后接法，将电压线圈带“﹡”端和电流线 圈的不带“﹡”端接到一起，适用于负载阻抗远小于电流线圈阻抗 的情况。这样才能保证两个线圈的电流都从发电机端流入，使功率 表指针作正向偏转。
电压线圈前接
电压线圈后接
2．功率表的读数方法
在多量程功率表中，刻度盘上只有一条标尺，它不标瓦特数，只 标示分格数，因此，被测功率须按所选量程正确读出。

下面我们就讨论电动系功率表的工作原理。
（1）当用于直流电路的功率测量时，通过定圈的电流I1与被测电路电流相等，即I1=I，而动圈中的电流I2可由欧姆定律得到，即I2=U/R2，由于电流线圈两端的电压降远小于负载两端的电压U，故可以认为电压支路两端的电压与负载U是相等的。上式中R2是电压支路总电阻，它包括动圈电阻和附加电阻Rfj，对于一个已制成的功率表来说，R2是一常数。由前面公式α∝I1·I2可得
由前式α∝I1·I2·COSO可得α∝UI·COSO=P即电动系功率表用于交流电路的功率测量时,其可动部分的偏转角与被测电路的有功功率P成正比。虽然这一结论是在正弦交流电路的情况下得出的，但它对非正弦交流电路同样适用。
综上所述，电动系功率表不论用于直流或交流电路的功率测量，其可动部分偏转角均与被测电路的功率成正比。因此电动系仪表的标度尺刻度是均匀的。
2.3.1电压线圈前接法适用于负载电阻远比电流线圈电阻大得多的情况，因为此时电流线圈中的电流虽然等于负载电流，但电压支路两端的电压包含负载电压和电流线圈两端的电压，即功率表的读数中多出了电流线圈的功率消耗I2R1（I是负载电流，R1是电流线圈中的电阻）。如果负载电阻远比R1大，则I2R1对读数所引起的误差就比较小。
在我公司的各种外购产品中，各种方表、槽表、模拟型或越来越多的数字式测量仪表占有一定的数量。下面对常用有功功率表和无功功率表的原理及接线方式作以简要的介绍。
1、结构和工作原理
在电力系统中，虽然用于测量功率的表计种类很多，但它们都同属于电动系仪表。这种仪表有两个线圈：固定线圈（又称定圈）和可动线圈（又称动圈）。定圈分为两个部分平行排列，这使得定圈两部分之间的磁场比较均匀。动圈与转轴连接，一起放置在定圈的两部分之间。
参考文献
1.《电气测量》神建机电学校主编

常用电工仪器仪表使用第一测量的基本知识一、测量仪表的分类测量仪表的分类如下：1、根据被测量的名称（或单位）分类：有电流表、电压表、功率表、兆欧表等；2、按作用原理分类：主要有磁电式、电磁式、电动式、感应式等；磁电式—C、整流式—L、热偶式—E、电磁式—T、电动式、铁磁电动式—D、感应式—G、静电式—Q3、根据仪表的测量方式分类：有直读式仪表和比较式仪表；4、根据仪表所测的电流种类分类：有直流仪表、交流仪表、交直流两用仪表；5、按仪表的准确度等级分类；6、根据对磁场防御能力和使用条件分类等等。

二、测量方法测量方法是制获得测量结果的手段或途径，对使用什么仪器，没有限制。

测量方法可分为：1.直接测量：未知量的测量结果直接由实验数据获得；2.间接测量：未知量的结果由直接测量的量代入公式计算而得到；3.组合测量：未知量与测量量的关系更为复杂，需通过较为复杂的运算、推导而得到其结果。

采用什么样的测量方法，要根据测量条件，被测量的特性以及对准确度的要求等进行选择，目的是得到合乎要求的、科学可靠的实验结果。

三、电工测量的内容1、“电磁能”量的测量，如电流、电压、电功率、电场强度，电磁干扰、噪声等的测量；2、电信号的特性的测量，如波形、保真度(失真度)、频率(周期)、相位、脉冲参数、调制度、信号频谱、信／噪比以及逻辑状态等的测量；3、元件及电路参数的测量，例如电阻、电感、电容、电子器件(电子管、晶体管、场效应管及集成电路等)的测量、电路(含电子设备及仪器等)的频率响应、通带宽度、品质因数、相位移、延时、衰减、增益的测量以及特性曲线(如频率特性曲线、器件的伏安特性曲线)的测量;第二万用表的使用万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

一、万用表的结构万用表由表头、测量电路及转换开关等三个主要部分组成。

功率表原理
功率表是一种测量电路或设备功率的仪器。

它通过两个电表和一根细导线连接在被测电路或设备上，以测量电流和电压。

根据功率计的不同构造原理，可分为电动功率计和电子功率计两种类型。

一种常见的电动功率计是电磁式功率计。

它的构造包括一个电流线圈和一个电压线圈。

当电流通过电流线圈时，会在线圈周围产生一个强磁场。

当电压加到电压线圈上时，电流线圈中的磁场会与电压线圈中的磁场相互作用，产生一个力矩使电表的指针或转子转动。

通过测量指针或转子的转动角度，可以得到功率的大小。

电子功率计使用了电子元件和微处理器来测量功率。

它通过将电流和电压转换为数字信号，并经过一系列运算，最终得到功率的数值。

一种常见的电子功率计是平均功率计，它使用了积分电路来测量电流和电压的平均值，并根据平均功率的定义计算得到功率值。

另一种常见的电子功率计是示波器功率计，它通过测量电流和电压的瞬时值，并对它们进行乘积运算，来得到功率的瞬时值。

功率表在电力工程、电子工程、实验室等领域有广泛的应用。

它可以用来测量交流电路、直流电路、电动机等设备的功率，从而帮助工程师和技术人员进行电路设计、故障排除和性能评估。

同时，功率表也被广泛应用于能源监测和管理，帮助用户了解和控制电力消耗，以提高能源利用效率。

总之，功率表是一种通过测量电流和电压来获得功率数值的仪器。

它基于电动原理或电子原理来实现功率的测量，广泛应用于各种电路和设备的功率测量和能源管理方面。

当转动力矩M与反作用力矩 Mf 相等时，即M＝Mf 时 仪表指针的偏转角α为
K1 I1 I 2 KI1 I 2 D
K1 I1 I 2 D
仪表的转动转矩 通入直流时，M=k1I1I2 通入交流时，
M=k1I1I2cos
i1和i2的 有效值 结论: 指针偏转的角度与两个电流 (对交流为有效值)的乘积成正比。 i1和i2之间 的相位差
功率表
功率表简介
功率表是电动系仪表，用于直流电路和交 流电路中测量电功率，其测量结构主要由固定 的电流线圈和可动的电压线圈组成，电流线圈 与负载串联，反映负载的电流；电压线圈与负 载并联，反映负载的电压。功率表有低功率因 数功率表和高功率因数功率表。
电动系仪表的结构
1. 结构 有两个线圈：
固定线圈和可
对于三相三线制， i A iB iC 0 代入上式得：
p12 p1 p2 uAi A uB iB uC iC pA pB pC p
式中： p12—由PW1、PW2二个功率表测出的瞬时功率之和； pΣ—三相总功率瞬时值。 两功率表对应的瞬时功率之和，等于三相总的瞬时功率。
动线圈。
可动线圈与 指针及空气阻尼 器的活塞都固定 在轴上。
功率表原理
这种电表测量机构的转动 力矩M与I1I2cosθ 有关﹐I1 为静圈电流，I2为动圈电流 ﹐θ 为两电流相量间夹角。 使负载电流I通过静圈﹐即 I1=I。将负载电压加于动圈 及与动圈串联的大电阻R上 ﹐则动圈中电流I2=U/R。 这样θ =φ ﹐而转动力矩 M=k*UIcosφ ﹐这反映了 功率P的大小。
实验室中用到两种型号的功率表： D34—W型功率表，属于低功率因数功率表， cosφ =0.2； D51型功率表，属于高功率因数功率表， cosφ =1。

电工仪表使用规范第一节电工仪表的基本知识一、常用电工仪表的分类电工仪表按测量对象不同，分为电流表(安培表)、电压表(伏特表)、功率表(瓦特表)、电度表(千瓦时表)、欧姆表等；按仪表工作原理的不同分为磁电式、电磁式、电动式、感应式等；按被测电量种类的不同分为交流表、直流表、交直流两用表等；按使用性质和装置方法的不同分为固定式(开关板式)、携带式；按误差等级不同分为 0．1 级、 0．2 级、 0．5 级、 1．0 级、 1．5 级、 2．5 级和4 级共七个等级。

二、电工仪表常用面板符号电工仪表的面板上，标志着表示该仪表有关技术特性的各种符号。

这些符号表示该仪表的使用条件，所测有关的电气参数范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。

三、电工仪表的精确度电工仪表的精确度等级是指在规定条件下使用时，可能产生的基本误差占满刻度的百分数。

它表示了该仪表基本误差的大小。

在前述的七个误差等级中，数字越小者，精确度越高，基本误差越小。

0．1 级到 0．5 级仪表精确度较高，多用于实验室作校检仪表； 1．5 级以下的仪表精确度较低，多用于工程上的检测与计量。

所谓基本误差，是指仪表在正常使用条件下，由于本身内部结构的特性和质量等方面的缺陷所引起的误差，这是仪表本身的固有误差。

例如 0．5 级电流表的基本误差是满刻度的 0．5 /100。

若所测电流为 100A 时，实际电流值在 99．5~100．5A 之间。

四、常用电工仪表的基本结构常用电工仪表主要由电木或者铁皮或者硬塑料制成的外壳、有标度尺和有关符号的面板、测量路线(简单仪表无)、表头电磁系统、指针、阻尼器、转轴、轴承、游丝、零位调整器等组成。

五、电工仪表的保养1.严格按说明书要求，在温度、湿度、粉尘、振动、电磁场等条件允许范围保存和使用。

2.经过长期存放的仪表，应定期通电检查和驱除潮气。

3.经过长期使用的仪表，应按电气计量要求，进行必要的检验和校正4.不患上随意拆卸,调试仪表，否则将影响其灵敏度与准确性。

图１ 二表法的原理接线图 在三相系统中， 不论负载接成三角形还是星形， 整 个系统的瞬时功率总是各相瞬时功率之和。图１为星形
负载（ 若是三角形负载， 可等效变换为星形负载）， 其三
相总瞬时功率ｐ为：
ｐ＝ｐＡ＋ｐＢ＋ｐＣ＝ｕＡｉＡ＋ｕＢｉＢ＋ｕＣｉＣ
（ １）
式 中 ： ｕＡ、ｕＢ、ｕＣ— ——各 相 压 瞬 时 值 ； ｉＡ、ｉＢ、ｉＣ— ——各 相
有一块Ｄ３３－ Ｗ功率表， 使用量程为３００Ｖ／５Ａ， 满刻度格数
为１５０格 ， 用 公 式 （ ４） 可 算 出 此 量 程 的 分 格 常 数 为２０瓦／
格， 若仪表指针的偏转格数为１２０格， 则被测功率为：
Ｐ＝２０×１２０＝２４００（ 瓦）
４．使用中尤其应注意不超量程， 否则可能损坏仪表。
功率表有３个量程， 即电压量程、电流量程、功率量程。电
有近３０年 的 研 究 历 史 ， 但 就 目 前 而 言 ， 绝 大 部 分 的 测 量 改进方法主要针对于液体， 而对于固体以及气体样品的 相 对 较 少 。 就 是 正 在 使 用 的 固 体 、气 体 样 品 的 测 量 方 法 也过于粗糙， 准确度、稳定度均有待进一步提高。希望从 事 此 项 研 究 的 技 术 人 员 投 入 更 多 的 精 力 在 固 体 、气 体 方 面。
满足是线电压、线电流接入三相三线仪表的电压回路、
电流回路。另外， 接线时还要满足发电机端守则， 这里不
再赘述。
３．仪 表 的 读 数 。 一 般 电 动 系 三 相 三 线 有 功 功 率 表 有
多个量程ห้องสมุดไป่ตู้ 其分格常数Ｃ为：
Ｃ＝
２×电 压 量 程×电 流 量 满刻度格数
程
$（

电动式功率表的使用方法一、电动式功率表的结构及工作原理电动式功率表的结构如图2-1所示。

它的固定部分是由两个平行对称的线圈1组成，这两个线圈可以彼此串联或并联连接，从而可得到不同的量限。

可动部分主要有转轴和装在轴上的可动线圈2，指针3，空气阻尼器4，产生反抗力矩和将电流引入动圈的游线5组成。

电动式功率表的接线如图2-2所示，图中固定线圈串联在被测电路中，流过的电流就是负载电流，因此，这个线圈称为电流线圈。

可动线圈在表内串联一个电阻值很大的电阻R 后与负载电流并联，流过线圈的电流与负载的电压成正比，而且差不多与其相同，因而这个线圈称为电压线圈。

固定线圈产生的磁场与负载电流成正比，该磁场与可动线圈中的电流相互作用，使动圈产生一力矩，并带动指针转动。

在任一瞬间，转动力矩的大小总是与负载电流以及电压瞬时值的乘积成正比，但由于转动部分有机械惯性存在，因此偏转角决定于力矩的平均值，也就是电路的平均功率，即有功功率。

图2-1 电动式功率表的结构RI**负载图2-2 功率表的两种接线方式RI**负载(a)(b)由于电动式功率表是单向偏转，偏转方向与电流线圈和电压线圈中的电流方向有关。

为了使指针不反向偏转，通常把两个线圈的始端都标有“*”或“±”符号，习惯上称之为“同名端”或“发电机端”，接线时必须将有相同符号的端钮接在同一根电源线上。

当弄不清电源线在负载哪一边时，针指可能反转，这时只需将电压线圈端钮的接线对调一下，或将装在电压线圈中改换极性的开关转换一下即可。

图2-2（a ）和2-2（b ）的两种接线方式，都包含功率表本身的一部分损耗。

在图2-2（a ）的电流线圈中流过的电流显然是负载电流，但电压线圈两端电压却等于负载电压加上电流线圈的电压降，即在功率表的读数中多出了电流线圈的损耗。

因此，这种接法比较适用于负载电阻远大于电流线圈电阻（即电流小、电压高、功率小的负载）的测量。

如在日光灯实验中镇流器功率的测量，其电流线圈的损耗就要比负载的功率小得多，功率表的读数就基本上等于负载功率。

仪表的转动转矩
通入直流时，T=k1I1I2
通入交流时，
F
T=k1I1I2cos
可动线圈
F
固定线圈
i1和i2的 有效值
i1和i2之间 的相位差
仪表的转动转矩 通入直流时，T=k1I1I2
通入交流时，T=k1I1I2cos
弹簧的阻转矩TC与指针的偏转角 成正比，即 弹簧的阻转矩 TC = k2
即当指T 针= T的C偏时转，角可动部=分kI停1I止2 （转动直，流）
2. 工作原理 线圈通入电流 I 磁场 固定和可动铁片均被磁
化(同一端的极性是相同的)可动片因受斥力而带 动指针转动，
仪表的转动转矩 T = k I ²
弹簧的阻转矩TC与指针的偏转角 成正比，即 弹簧的阻转矩 TC = k2
当 T = TC 时，可动部分停止转动，
即指针的偏转角
k1
I2
kI2
交流为 有效值
第13章 电工仪表的使用
常见仪表及基础知识 第1节 电流及电压表
第2节 功率表 第3节 万用表 、兆欧表
电工仪表的应用
电工仪表的应用
常见仪表——电压表
电流表
功率表
频率表
功率因数表
万用表
兆欧表
整步表（同步表）
同步表
电工测量仪表的基础知识
•电工仪表是实现电工测量过程所需工具的 总称。
按准确度:可分为0.1、0.2、0.5、1.0、1.5、2.5和5.0共7个等 级 。0.1级表示测量的最大绝对误差为表量程的±0.1%，以此 类推。
电工仪表的误差和准确度
准确度:是指测量结果（简称示值）与被测量真实值（简称真值 ）间相接近的程度，是测量结果准确程度的量度。

F1
F2
互垂直。一个线 圈与电阻R串联， 永 N
+ S U- M
另一个线圈与被 久
F2 F1
测电阻Rx串联，
磁 铁
I2 Rx
I1 R
两者并联接于直
兆欧表构造示意图
流电源。
磁场是不
手摇直流 发电机
均匀的
兆欧表的结构
手 柄
兆欧表测绝缘电阻的方法及注意事项
实验方法
示 意 图
开路实验方法
短路实验方法
备注 说明
2. 用途：测量交直流电压、电流及功率。
3. 优点：可用于交直流；
准确度较高。
4. 缺点：受外界磁场影
螺旋弹簧
响大；不能承受较大过
载。
空气阻尼器
固定线圈
产生阻尼力
可动线圈
测量直流电流通常用磁电式电流表，测量交流 电流通常用电磁式电流表。
电流表应串联在电路中，
I A
负 载
测量直流电压通常用磁电式电压表，测量交流电 流通常用电磁式电压表。
约 1 到0.1M电阻。
8.2 交流电桥 交流电桥用来测量电容和电感。
1. 电路
2. 工作原理
IG
交流电桥平衡的条件为
G
Z1 Z4 =Z2 Z3
即 |Z1| | Z4 | = |Z2 | | Z3 |
1+ 4= 2+ 3
~ 为使平衡容易调节，常将两个桥臂设计为纯电阻。
（1）当选Z2和Z4为纯电阻时，则Z1和Z3必须同为 电感性或电容性。
(3) 测录装置：各种电工测量仪表、示波器、自动 记录仪、数据处理器及控制电机等。
9.1 应变电阻传感器
电阻丝
1. 金属电阻丝应变片 特殊胶水

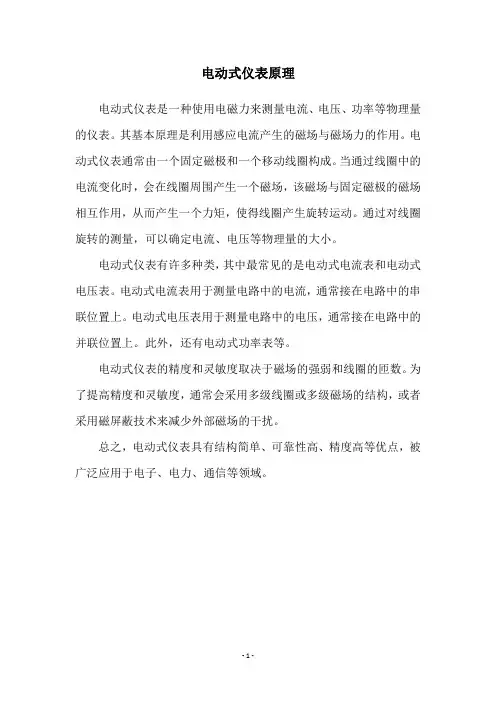

电动式仪表原理
电动式仪表是一种使用电磁力来测量电流、电压、功率等物理量的仪表。

其基本原理是利用感应电流产生的磁场与磁场力的作用。

电动式仪表通常由一个固定磁极和一个移动线圈构成。

当通过线圈中的电流变化时，会在线圈周围产生一个磁场，该磁场与固定磁极的磁场相互作用，从而产生一个力矩，使得线圈产生旋转运动。

通过对线圈旋转的测量，可以确定电流、电压等物理量的大小。

电动式仪表有许多种类，其中最常见的是电动式电流表和电动式电压表。

电动式电流表用于测量电路中的电流，通常接在电路中的串联位置上。

电动式电压表用于测量电路中的电压，通常接在电路中的并联位置上。

此外，还有电动式功率表等。

电动式仪表的精度和灵敏度取决于磁场的强弱和线圈的匝数。

为了提高精度和灵敏度，通常会采用多级线圈或多级磁场的结构，或者采用磁屏蔽技术来减少外部磁场的干扰。

总之，电动式仪表具有结构简单、可靠性高、精度高等优点，被广泛应用于电子、电力、通信等领域。

- 1 -。

功率表测功率的原理功率表是测量直流、交流电路中功率的机械式指示电表。

直流电路和交流电路中的功率分別为P=UI和P=UIcosφ，其中U，I 为负载电压和电流，φ为电流相量与相量间夹角，cosφ为功率因数。

功率表的种类很多，这里只以单相电动系功率表进行分析。

单相电动系功率表的接线原理如下图所示。

这种电表测量机构的转动力矩M与I1I2cosθ有关，I1为静圈电流，I2为动圈电流，θ为两电流相量间夹角。

使负载电流I通过静圈，即I1=I。

将负载电压加于动圈及与动圈串联的大电阻R上，则动圈中电流I2=U/R。

这样θ=φ，而转动力矩M=kI1I2cosφ，这反映了功率P的大小。

改变与动圈串联的电阻值，可改变电压量程，将静圈的两线圈由串联改为并联，可扩大电流量程。

功率表的表盘一般按额定电压与额定电流相乘，并使功率因数cosφ＝1來标值。

如电压量程为300V﹑电流量程为5A的功率表，表盘的满刻度值为300×5×1＝1500W。

也有制成功率因数为 0.1的低功率因数功率表，其满刻度值为300×5×0.1=150W。

功率表的量程不能简单地只提功率量程，而应同時指明电压﹑电流量程及功率因数数值。

功率表的接线：功率表的正确接法必须遵守“发电机端”的接线规则。

¾功率表标有“*”号的电流端必须接至电源的一端，而另一端则接至负载端。

电流线圈是串联接入电路的。

¾ 功率表上标有“*”号的电压端子可接电流端的任一端而另一端子则并联至负载的另一端。

功率表的电压支路是并联接入电路的。

常用的接法有“电压线圈前接法”和”电压线圈后接法”。

其中电压线圈前接法适用于负载电阻比电流线圈的电阻大的情况，电流线圈的电压降使测量产生误差。

电压线圈后接法适用于负载电阻远比电压支路电阻小的情况流过电压线圈的电流使测量产生误差。

标有“*”号的两个端子称为对应端。

它们的用途是﹕1. 如将对应端按图中所示接在一起，则当功率表的指针正向偏转時，表示能量由左向右传送；若指针反向偏转，表示能量由右向左传送；2. 电流线圈的任一接线端应与电压线圈标有 “”符号的接线端连接，这样线圈间电位比较接近，可减小其间的寄生电容电流和静电力，保证功率表的准确度和安全。

外附功率 变换器
三相有功 功率表
44L1-W 59L1-W
2.5外附功率 变换器三相无 Nhomakorabea 功率表
44Li-Var 59Li-Var
2.5
同上
电压: 0~75~150~300(V),0～150~250~500(V), 0~150~300~600(V) 电流: 0~0.5~1(A),0~1~2(A),0~5~10(A),0~10~20(A)
–制动元件主要指卡着铝盘装设的永久磁铁。
–积算机构包括铝盘转轴上的蜗杆及蜗轮、计数器 等元件。
电能表接线
单相跳入式
单相顺入式
单相表接线
电能表接线
三相直入式
三相电流 互感接入式
三相经电流（压） 互感器接入
三相电能表接线
万用电表
万用表结构及工作原理
• 万用表是电工测量中常用的多用途、多量 程的可携式仪表。 • 它可以测量直流电流、直流电压、交流电 压、电阻等电量，比较好的万用表还可以 测量交流电流、电功率、电感量、电容量 等。 • 万用表是电工必备的仪表之一。
测量电压、电流时注意事项
• 要有人监护，如测量人不懂测量技术，监护 人有权制止测量工作。 • 测量时人身不得触及表笔的金属部分，以保 证测量的准确性和安全。 • 测量高电压或大电流时，在测量线内拨动转 换开关，若不知被测量有多大时，应将量限 拨至最高档，然后逐步向低量限档转换。 • 注意被测量的极性，以免损坏。
常用电工仪表
电工仪表种类
• 按照工作原理，电工仪表分为磁电式、电 磁式、电动式、感应式等仪表。 • 按照测量方法，电工仪表主要分为直读指 示仪表、比较式仪表、图示仪表和数字仪 表。 • 按所测电流的种类不同，分为直流表、交 流表和交直两用表。 • 按精确度等级，电工仪表分为0.1、0.2、 0.5、1.0、1.5、2.5、4.0等七级。

三、使用
1．使用注意事项 ①功率表在使用过程中应水平放置。 ②仪表指针如不在零位时，可利用表盖上 零位调整器调整。 ③测量时，如遇仪表指针反向偏转，应改 变仪表面扳上的“+”、“-”换向开关极性， 切忌互换电压接线，以免使仪表产生误差。
三、使用
④功率表与其它指示仪表不同，指针偏转 大小只表明功率值，并不显示仪表本身是 否过栽，有时表针虽未达到满度，只要 或 之一超过该表的量程就会损坏仪表。故 在使用功率表时，通常需接入电压表和电 流表进行监控。
四、连接方法
用功率表测量功率时，电压线圈要并联接 入被测电路，电流线圈要串联接入被测电 路。通常情况下，电压线圈和电流线圈的 带有 标端应短接在一起，否则功率表除反 偏外，还有可能损坏。
五、功率表的读数
功率表与其它仪表不同，功率表的表盘上 并不标明瓦特数，而只标明分格数，所以 从表盘上并不能直接读出所测的功率值， 而须经过计算得到。当选用不同的电压、 电流量程时，每分格所代表的瓦特数是不 相同的，设每分格代表的功率为 ，则：
功率表
一、结构
功率表是电动系仪表，用于直流电路和交 流电路中测量电功率，其测量结构主要由 固定的电流线圈和可动的电压线圈组成， 电流线圈与负载串联，反映负载的电流； 电压线圈与负载并联，反映负载的电压。 功率表有低功率因数功率表和高功二、种类
电工实验室中用到两种型号的功率表： D34—W 型功率表，属于低功率因数功率 表， ；D51 型功率表，属于高功 率因数功率表， 。
三、使用
2．量程选择 功率表的电压量程和电流量程根据被测负 载的电压和电流来确定，要大于被测电路 的电压、电流值。只有保证电压线圈和电 流线圈都不过载，测量的功率值才准确， 功率表也不会被烧坏。

根据指针稳定时驱动力矩等于反作用力矩，可求得指针偏转角

1 dM 12 I 1I 2 cosΨ D d
作为电流或电压表使用时，如果两线圈通以同一电流，或 被测电流的一部分，且互感变化率为常数，则指针偏转角与 被测电流平方或被测电压平方成正比，或与交流电流或电压 有效值平方成正比。 如作为功率表使用，指针偏转角正比于被测功率。
C UN IN
m
求得功率表的分格常数C后，便可求出被测功率 P＝C· α
1
V
150
300 600
I I
2
3
4
5
1——电压接线端子 4——指针零位调整器
2——电流接线端子
3——标度盘
5——转换功率正负的旋钮
图
功率表前面板示意图
图
D26型仪表
例：若选用一只功率表，它的电压量程为300V、电 流量程为5A，标度尺满刻度格数为150格，用它 测量某负载消耗的功率时，指针偏转80格。求负 载消耗的功率。 解： 先求功率表的分格常数
对被测电路的影响小。所以磁电系仪表是一种应用广泛具有高灵敏度、高准
确度、低表耗功率的仪表。
2.具有均匀等分的刻度
磁电系仪表的指针偏转角与可动线圈的电流成正比，标尺的刻度均匀等分，
易于标尺的制作。
3,只能用于直流电路
若在交流范围使用，必须配整流器。
磁电系仪表 1）工作原理：永久磁铁的磁场与通有直流电流的可 动线圈相互作用而产生转动力矩，使可动线圈发生偏 转。 2） 磁电系仪表的优点：具有较高的灵敏度和准确度， 刻度均匀便于读数。测量直流电压、电流的直读式仪 表几乎都是这种类型。它即可做成配电盘式表和便携 式表，又可做成0.1级和0.2级的标准表。 3）磁电系仪表的缺点：表头本身只能用来测量直流 量（当采用整流装置后也可用来测量交流量）， 过 载能力差，结构较复杂。 4）注意事项：测量直流时注意正负接头，不得接反。

功率表测量有功功率用功率表在主电路中测量电动机的功率，其主要步骤为：1、断开电源。

2、使用功率表的两表法。

3、把功率表的电压量程设置在600V 档，电流量程设置在高档，即电流量程的两个换接片均竖接。

4、把功率表电压线圈的两端分别接在a 点和c 点，把a 、b 之间的连线断开，把电流线圈的另一端接在b 点。

5、接通电源，按下启动按钮。

6、如果功率表的指针反偏，则改变功率表上换向开关的极性。

7、功率表的读数为功率表的实测格数×2，由于电动机的三组绕组是对称的，因此电动机的功率为功率表的读数×2。

用钳形表在主电路中测量电动机电流，其主要步骤为：1、根据被测电流的大小来选择合适的钳形电流表的量程，一般从最大量程开始测量，逐步变换档位直至量程合适。

严禁在测量进行的过程中切换钳形电流表的档位，换档时应将被测导线从钳口退出再换档。

2、使用时应按紧扳手，使钳口张开，将被测导线放入钳口中央，然后松开扳手并使钳口闭合紧密，读数后，将钳口张开，将被测导线退出，将档位置于电流最高档或OFF 档。

UVW高级维修电工仪表测量应会培训考试试卷三（3）此法适用于三相对称或不对称负载名称：12、被测对象：车床铭牌（三相电动机）。

3、电机电流：钳形表测的电流。

4、名称：三相有功功率表：D33-W单相有功功率表：D26-W5、量程：I= A； U= V； C= U H I H/a M W/格(单相)C= 2U H I H/a M W/格(三相)6、实测参数P三相= P1+P2做法： 1、电源端接线法：电源进“*”，负载接出线端。

2、用单相有功功率表两表法测极性先置“+”再根据指针偏转方向转换。

3、电流线圈先短路再断开以防止因起动电流过大打坏表针。

二 D34W 型单相功率表一、D34W 型单相功率表的使用电动式功率表亦称瓦特表，在交流电路中测量交流负载的平均消耗功率。

图1.2.1 功率表内部接线功率表内部装有一个固定线圈（定圈）和一个可转动线圈（动圈），接线如图1.2.1所示。

功率表一般有两个电流量限和三个电压量限。

图1.2.1中的电流线圈是由两个完全相同的线圈组成，线圈的额定电流为I N 。

当两个线圈串联组成电流线圈时，功率表电流量限为I N 。

见图1.2.2(a)，当两个线圈并联组成电流线圈时，功率表电流量限为2I N ，见图1.2.2(b)。

功率表电压量限的改变，类似于电压表量程改变的方法，用在电压线圈中串接不同阻值的电阻来实现，如图1.2.3所示。

图1.2.2 功率表电流线圈接法功率表的功率量限要根据所选的电压量限、电流量限及所用功率表的功率因数来确定，所以一般功率表只标分格数，不标注瓦特数，不同量限，每一分格代表不同的瓦数。

被测功率P 可由下式计算：ααϕ∙=N N N I U P 0cos其中：N U ————所选瓦特表的电压量限；N I ———— 所选瓦特表的电流量限；0cos ϕ———瓦特表功率因数；N α———— 标尺满刻度分格数；α————测量时标尺偏转格数。

例如，所使用的瓦特表，选择N U = 300V ，N I = 0. 5A ，该表的功率因数0cos ϕ= 0. 2（标在刻度盘下方，当0cos ϕ=1时，有时不标出)，则满刻度N α所代表的电功率：0cos ϕN N I U P == 300×0.5×0.2 = 30（W ）此即表明该组合的功率量限为30W 。

若测得指针偏转刻度为α，所测功率则为αα∙=N P 30图1.2.3 功率表电压量程 图1.2.4 功率表实际接线功率表的正确接法是：将标有“＊”号的电流端钮接至电源一端，另一个电流端钮接至负载，如图1.2.4，此种接法是将电流线圈串联接入电路中；标有“＊”号的电压端钮要根据负载的大小接至电流端钮的某一端，另一个电压端钮则跨接到负载的另一侧，此时电压线圈并联接入电路中，见图1.2.1和图1.2.4。
