常用电工测量仪表--功率表、电能表

常用的电工仪表介绍电工仪表按测量对象不同，分为电流表、电压表、功率表、电能表、绝缘电阻表等；按仪表工作原理的不同分为磁电系、电磁系、电动系、感应系等。

电工仪表常见的表面标记符号如下表所示。

▲电工仪表常见的表面标记符号1、电流表电流表是根据通电导体在磁场中受磁场力的作用而制成的。

电流表是指用来测量交、直流电路中电流的仪表。

在电路图中，电流表的符号为“圈”。

电流值以“安”或“A”为标准单位。

交流电流表主要采用电磁系电表、电动系电表和整流式电表的测量机构。

一般可直接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器），主要采用磁电系电表的测量机构。

电流表的外形如下图所示。

▲电流表的外形*注意：1）测量电流时，接线正确，电流表应与被测电路串联。

测量直流电流时，必须注意仪表的极性，应使仪表的极性与被测量的极性一致。

直流电流表和交流电流表区别很大，不能交换测量。

2）测量交流高电压或交流大电流时，必须采用电压互感器和电流互感器。

电压表和电流表的量程应与互感器二次的额定值相符。

一般电压为100V，电流为5A。

3）当电路中的被测量超过仪表的量程时，可采用外附分流器或分压器，要注意其准确度等级应与仪表的准确度等级相符。

2、电压表电压表是测量电压的一种仪器，是用于测量直流电压、交流电压的机械式指示电表，分为直流电压表和交流电压表。

直流电压表主要采用磁电系电表和静电系电表的测量机构。

磁电系电压表由小量程的磁电系电流表与串联电阻器组成，最低量程为十几毫伏。

为了扩大直流电压表量程，可以增大分压器的电阻值。

交流电压表主要采用整流式电表、电磁系电表、电动系电表和静电系电表的测量机构。

大部分电压表都是用小量程电流表与分压器串联而成，也可用几个电阻组成的分压器与测量机构串联而形成多量程电压表。

电压表的外形如下图所示。

▲电压表的外形3、功率表和电能表功率表是测量电功率的仪器。

电功率包括有功功率、无功功率和视在功率。

电工常用仪表八种一、万用表万用表是电工常用的一种多功能电测仪器，用于测量电流、电压、电阻等电学量。

它具有测量范围广、操作简便、精度高等特点，是电工在日常工作中必备的仪器之一。

二、电压表电压表是用来测量电路中电压大小的仪表。

它通过连接在电路的两个点上，利用电压表的内部电路将电压转换为相应的指针或数字显示。

电压表通常具有较高的输入阻抗，以确保测量结果的准确性。

三、电流表电流表是用来测量电路中电流大小的仪表。

它通过将电流表串联在电路中，将电流转换为相应的指针或数字显示。

电流表通常具有较低的内阻，以保证电路中的电流通过电流表时不会发生明显的测量误差。

四、电阻表电阻表是用来测量电阻值的仪表。

它通过将电阻表连接在待测电阻两端，利用电阻表的内部电路测量电阻值并显示。

电阻表通常具有较高的精度和测量范围，适用于各种电阻值的测量。

五、频率表频率表是用来测量电路中信号频率的仪表。

它通过将频率表与待测信号连接，利用频率表内部的计数器和时基来测量频率并显示。

频率表通常具有较高的测量精度和稳定性，适用于频率测量及相关的校准工作。

六、功率表功率表是用来测量电路中功率的仪表。

它可以同时测量电压和电流，并计算出相应的功率值。

功率表通常具有较高的测量精度和响应速度，适用于电力系统的功率测量和负载分析。

七、电能表电能表是用来测量电路中电能消耗的仪表。

它通过测量电流和电压，并将其积分得到电能消耗值。

电能表通常具有较高的计量精度和长期稳定性，适用于电力系统的电能计量和结算。

八、绝缘电阻测试仪绝缘电阻测试仪是用来测量电气设备及线路的绝缘电阻的仪表。

它通过施加一定的测试电压，测量绝缘电阻值并显示。

绝缘电阻测试仪通常具有较高的测试精度和可靠性，用于电气设备的绝缘性能评估和故障检测。

以上是电工常用的八种仪表，它们在电工工作中起着重要的作用。

电工在使用这些仪表时，要注意操作规范，确保测量结果的准确性和安全性。

同时，定期校准和维护这些仪表，保证其长期稳定可靠的工作。

第3章常用电工测量仪表概述电工仪表分为电工测量指示仪表和较量仪表两大类。

在电工测量过程中，不需要度量器直接参与工作，而能够随时指示出被测量的数值的仪表称为指示仪表，又称为直读仪表。

如电压表、电流表、矩形表、电能（度）表、万用表、兆欧表等都是指示仪表。

若在电工测量过程中，需要度量器直接参与工作才能确定被测量数值的仪表称为较量仪表，如电桥、电位差计等。

除了这两大类之外，电工仪表还包括数字仪表、记录式仪表、机械示波器等。

不过，机械示波器和记录式仪表的原理和一般电工测量指示仪表相似，只是读数方法不同或附加有记录部分，所以可以看成是电工测量指示仪表的特殊形式。

至于扩大量程装置，如分流器、互感器也可以看成是仪表的附件不单独列成一类。

由于电工指示仪表的种类繁多，按照不同的功能又可分为各种类型的电工指示仪表，常用的分类方法有如下几种。

3.1.电工测量仪表的分类3.1.1按仪表测量机构的结构和工作原理分类按仪表测量机构的结构和工作原理可分为磁电系、电磁系、电动系、感应系、静电系和整流系等。

常用电工测量指示仪表的结构形式以及工作原理如表3—1所示。

按使用方式可分为安装式和可携带式等。

3.1.3按仪表的测量对象分类按仪表的测量对象可分为电流表、电压表、功率表、相位表、电度表、欧姆表、兆欧表、万用电表等。

3.1.4按仪表所测的电种类分类按仪表所测的电种类可分为直流、交流、交直流两用仪表。

3.1.5按仪表的使用条件分类按仪表的使用条件可分为1A 、1A 、B 、1B 、C 五组，各组的工作条件和最恶劣。

3.1.6按仪表外壳的防护性能按仪表外壳的防护性能可分普通式、防尘式、气密式、防溅式、防水式、水密式和隔爆式等。

3.1.7按仪表防御外界磁场或电场的性能分类按仪表防御外界磁场或电场的性能可分为I 、Ⅱ、Ⅲ、Ⅳ四个等级。

各级仪表在外磁场或外电场的影响下，允许其指示值改变量如表3—3所示。

按仪表准确等级可分为七级。

仪表的准确度反映仪表的基本误差范围。

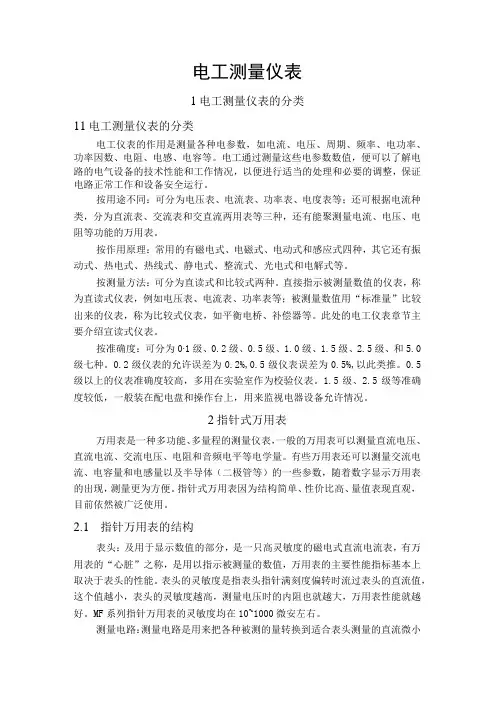

电工测量仪表1电工测量仪表的分类11电工测量仪表的分类电工仪表的作用是测量各种电参数，如电流、电压、周期、频率、电功率、功率因数、电阻、电感、电容等。

电工通过测量这些电参数数值，便可以了解电路的电气设备的技术性能和工作情况，以便进行适当的处理和必要的调整，保证电路正常工作和设备安全运行。

按用途不同：可分为电压表、电流表、功率表、电度表等；还可根据电流种类，分为直流表、交流表和交直流两用表等三种，还有能聚测量电流、电压、电阻等功能的万用表。

按作用原理：常用的有磁电式、电磁式、电动式和感应式四种，其它还有振动式、热电式、热线式、静电式、整流式、光电式和电解式等。

按测量方法：可分为直读式和比较式两种。

直接指示被测量数值的仪表，称为直读式仪表，例如电压表、电流表、功率表等；被测量数值用“标准量”比较出来的仪表，称为比较式仪表，如平衡电桥、补偿器等。

此处的电工仪表章节主要介绍宣读式仪表。

按准确度：可分为0∙1级、0.2级、0.5级、1.0级、1.5级、2.5级、和5.0级七种。

0.2级仪表的允许误差为0.2%,0.5级仪表误差为0.5%,以此类推。

0.5级以上的仪表准确度较高，多用在实验室作为校验仪表。

1.5级、2.5级等准确度较低，一般装在配电盘和操作台上，用来监视电器设备允许情况。

2指针式万用表万用表是一种多功能、多量程的测量仪表，一般的万用表可以测量直流电压、直流电流、交流电压、电阻和音频电平等电学量。

有些万用表还可以测量交流电流、电容量和电感量以及半导体（二极管等）的一些参数，随着数字显示万用表的出现，测量更为方便。

指针式万用表因为结构简单、性价比高、量值表现直观，目前依然被广泛使用。

2.1指针万用表的结构表头：及用于显示数值的部分，是一只高灵敏度的磁电式直流电流表，有万用表的“心脏”之称，是用以指示被测量的数值，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流值，这个值越小，表头的灵敏度越高，测量电压时的内阻也就越大，万用表性能就越好。

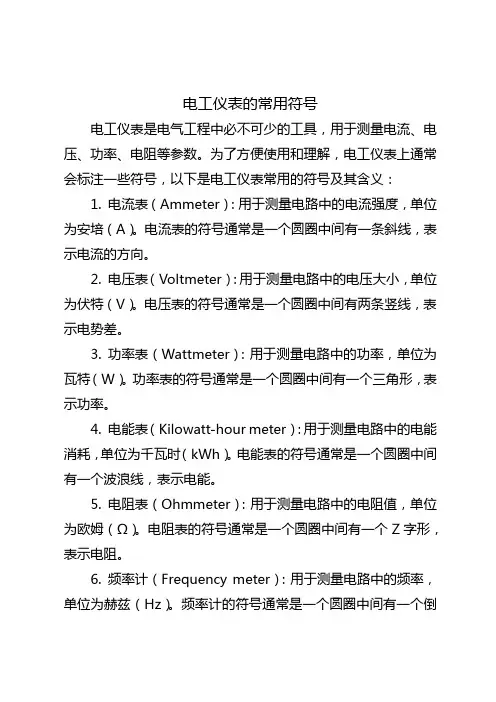

电工仪表的常用符号电工仪表是电气工程中必不可少的工具，用于测量电流、电压、功率、电阻等参数。

为了方便使用和理解，电工仪表上通常会标注一些符号，以下是电工仪表常用的符号及其含义：1. 电流表（Ammeter）：用于测量电路中的电流强度，单位为安培（A）。

电流表的符号通常是一个圆圈中间有一条斜线，表示电流的方向。

2. 电压表（Voltmeter）：用于测量电路中的电压大小，单位为伏特（V）。

电压表的符号通常是一个圆圈中间有两条竖线，表示电势差。

3. 功率表（Wattmeter）：用于测量电路中的功率，单位为瓦特（W）。

功率表的符号通常是一个圆圈中间有一个三角形，表示功率。

4. 电能表（Kilowatt-hour meter）：用于测量电路中的电能消耗，单位为千瓦时（kWh）。

电能表的符号通常是一个圆圈中间有一个波浪线，表示电能。

5. 电阻表（Ohmmeter）：用于测量电路中的电阻值，单位为欧姆（Ω）。

电阻表的符号通常是一个圆圈中间有一个Z字形，表示电阻。

6. 频率计（Frequency meter）：用于测量电路中的频率，单位为赫兹（Hz）。

频率计的符号通常是一个圆圈中间有一个倒三角形，表示频率。

7. 相位计（Phase meter）：用于测量电路中的相位差，单位为度（°）。

相位计的符号通常是一个圆圈中间有一个箭头，表示相位。

8. 开关（Switch）：用于控制电路的通断。

开关的符号通常是一个圆圈中间有一个水平的直线，表示开关的状态。

9. 保险丝（Fuse）：用于保护电路免受过载和短路的损坏。

保险丝的符号通常是一个圆圈中间有一个叉号，表示保险丝的状态。

10. 接地符号（Ground symbol）：用于表示电路的接地端。

接地符号通常是一个圆圈中间有一条横线，表示接地。

以上是电工仪表常用的符号及其含义，掌握这些符号对于正确使用和维护电工仪表非常重要。

在实际操作中，还需要注意不同国家和地区可能使用的符号略有不同，因此在使用前最好查阅相关的标准和规范。

一、常用电工测量仪表概述电工测量的对象主要是指电流、电压、电功率、电能、相位、频率、功率因数、电阻等。

测量各种电量的仪器仪表统称为电工测量仪表。

电工测量仪表的种类有很多，其中最常用的是测量基本电量的仪表。

本节着重介绍常用电工测量仪表的基本知识及测量方法。

1、常用电工测量仪表的分类常用电工测量仪表的种类很多，且根据不同的概念可以有不同的分类方式，如按测量对象、工作原理、仪表的准确度、防护性能、使用方式等都可以对常用的电工测量仪表进行分类。

见表1-5。

表1-5 常用电工仪表的类别、符号、测量单位及可测物理量2、常用电工测量仪表的准确度准确度是指仪表在正常工作条件下的最大误差占仪表盘上满刻度的百分数。

在表1-5的7个误差等级中，数字越小表示准确度越高，即基本误差越小，但价格也越高。

0.1级到0.5级仪表准确度较高，多用于实验室作校验仪表；1.5级以上的仪表准确度较低，多用于工程上的检测及计量。

测量时仪表的指示值与被测量的实际值之间的差异，就是仪表的测量误差。

测量误差是由仪表的基本误差和附加误差引起的。

基本误差是指仪表在正常工作条件下（在规定温度、规定的放置方式、没有外电场和外磁场干扰等），由于仪表制造工艺限制，造成仪表本身内部结构特性和质量等方面的缺陷所引起的误差。

如摩擦误差、标尺刻度不准确、轴承与轴尖间隙造成的倾斜误差等，都属于基本误差范围；附加误差是指仪表离开规定的工作条件（如环境温度的改变、外电场或外磁场的影响，被测正弦交流电波形失真等）而引起的误差。

例如1.0级电流表的基本误差是满刻度的 1.0%，在仪表规定的正常工作条件下若测得电流为100mA时，则实际电流在99101mA之间。

3、常用电工测量仪表的型号电工仪表的产品型号可以反映出仪表的用途、工作原理。

电工仪表的产品型号，是按主管部门规定的电工仪表型号编制法，经生产单位申请，并由主管部门等级颁发的。

对安装式和可携式指示仪表的型号，规定有不同的编号规则。

电工测量仪表的分类通常用的直读式电工测量仪表根据下列几个方面来分类：(1)根据被测量的种类分类电工测量仪表若根据被测量的种类来分，则见表1。

表1 电工测量仪表按被测量的种类分类被测量的种类仪表名称符号电流电流表毫安表电压电压表千伏表电功率功率表千瓦表电能电度表相位差相位表频率频率表电阻欧姆表兆欧表(2)根据工作原理分类电工测量仪表若根据工作原理的分类，主要的几种则见表2。

(3)根据电流的种类分类电工测量仪表可分为直流仪表、沟通仪表和交直流两用仪表，见表2。

表2 电工测量仪表按工作原理分类型式符号被测量的种类电流的种类与频率磁电式电流、电压、电阻直流整流式电流、电压工频及较高频率的沟通电磁式电流、电压直流及工频沟通电动式电流、电压、功率、功率因数、电能量直流及工频与较高频率的沟通(4).根据精确度分类精确度是电工测量仪表的主要特性之一。

仪表的精确度与其误差有关。

不管仪表制造的如何精确，仪表的读数和被测量的实际值之间总是有误差的。

一种是基本误差，它是由于仪表本身结构的不精确所产生的，如刻度的不精确、弹簧的永久变形、轴和轴承之间的摩擦、零件位置安装不正确等。

另外一种是附加误差，他是由于外界因素对仪表读数的影响所产生的，例如没有在正常的工作条件(正常工作条件是指仪表的位置正常，四周温度为20°C，无外界电场和磁场(地磁场除外)的影响，假如是用于工频的仪表，则电源应当是频率是为50Hz的正弦波)下进行测量，测量方法不完善，读书不精确等。

仪表的精确度是依据仪表的相对额定误差来分级的。

所谓相对额定误差，就是指仪表在正常工作条件下进行测量可能产生的最大基本误差ΔAm与仪表的最大量程(满标值) Am之比，如以百分数表示，则为( 1)目前我国直读式电工测量仪表根据精确度分为0.1，0.2，0.5，1.0，1.5，2.5和5.0七级。

这些数字就是表示仪表的相对额定误差的百分数。

例如有一精确度为2.5级的电压表，起最大量程为50V，则可能产生的最大基本误差为在正常工作条件下，可以认为最大基本误差是不变的，所以被测量较满标值愈小，则相对测量误差就愈大。

电工仪表与测量的基本知识一、引言电工仪表与测量是电力系统中非常重要的一环，它们用于测量和监控电力系统中的电压、电流、功率等参数，为电力系统的安全运行提供了必要的数据支持。

本文将介绍电工仪表与测量的基本知识，包括常见的电压表、电流表、电能表以及测量原理和注意事项等内容。

二、电压表电压表是一种用于测量电路中电压的仪表。

在电力系统中，常见的电压表有指针式电压表和数字式电压表。

指针式电压表通过指针的偏转角度来表示电压值，而数字式电压表则以数字的形式显示电压值。

无论是哪种类型的电压表，都需要根据测量范围选择合适的量程，并注意保护电压表的安全，避免超过其额定电压。

三、电流表电流表是一种用于测量电路中电流的仪表。

同样，常见的电流表也有指针式电流表和数字式电流表两种类型。

电流表的连接方式有串联和并联两种。

在测量电流时，应根据电路的特性和电流表的量程选择合适的连接方式，并注意保护电流表的安全，避免超过其额定电流。

四、电能表电能表是一种用于测量电路中电能消耗的仪表。

电能表通常采用电磁式测量原理，通过电流和电压的乘积来计算电能消耗。

电能表分为单相电能表和三相电能表两种类型，用于测量不同类型的电路。

在使用电能表时，要注意选择合适的额定电流和电压，并进行正确的接线，以确保测量结果准确可靠。

五、测量原理电工仪表的测量原理主要涉及电流、电压和电阻的关系。

根据欧姆定律，电流等于电压与电阻的比值，即I=U/R。

在测量过程中，通常采用电压法、电流法和电桥法等方法进行测量。

其中，电压法是利用电压表测量电路中的电压；电流法是利用电流表测量电路中的电流；电桥法是通过平衡电桥来测量电阻值。

六、注意事项在使用电工仪表进行测量时，需要注意以下几点：1. 选择合适的量程和额定值，避免超过仪表的测量范围；2. 正确接线，确保测量电路的连通性；3. 防止误差和干扰，避免外界因素对测量结果的影响；4. 保持仪表的良好状态，定期校准和维护；5. 遵守安全操作规程，注意电路的带电状态和防护措施。
