SDJ型双速多用系列绞车产品图片S:双速D：多用J：绞车14：牵引力（吨）技术特征SDJ型双速多用系列绞车是一由中国矿业大学机电学院研究开发的专利产品，该产品为国内首创，技术上具有国内外领先水平。

其结构紧凑，对称呈长条型，能整机下井，方便使用。

该机可用于煤矿井下综采工作面设备及各类机电设备的安装、拆卸及搬运，也可用于采掘工作面，井下车场、上下山、煤矿地面等处的矿车调度，物料运输，还可作为回柱绞车用于采煤工作面的回柱放顶。

技术参数JDHB-30/3.5型绞车技术参数产品图片技术参数JDHB型回柱调度绞车简介一、概述：矿用绞车是煤矿不可缺少的重要设备，是我国煤矿的主要矿山辅助运输设备。

矿用绞车从无到有，从引进消化到仿制生产，再从仿制产品的改造到独立设计新的产品经过了五十多年的历史。

在我国煤矿，由于各种工况条件的不同，矿用绞车的技术原理、结构特点、性能指标等均存在很大的差异。

因而造成了矿用绞车的规格、品种繁多，产品的技术水平和技术性能差异很大，甚至有一些绞车产品仍然是五十年代的仿苏产品，存在着技术水平落后，工作效率低，使用寿命短，使用不方便等问题。

随着煤矿采煤机械化的发展，这些落后的设备已不能满足现场的要求，甚至影响了煤矿的安全生产和正常生产。

二、JDHB型回柱调度绞车JDHB型回柱调度绞车系列产品是中国矿业大学矿山机械研究所在原SDJ型双速多用绞车系列产品基础上改进发展而来，产品系列也由原来的SDJ-8、SDJ-14、SDJ-20型三个型号发展为现在的JDHB-140、JDHB-200、JDHB-260、JDHB-320、JDHB-380型五个规格型号，是在有关行业标准的要求下研制而成，获得多项国际发明、国家发明及国家实用新型专利。

其适用于煤矿中大型综采设备的搬迁、工作面的回柱放顶、大吨位的物料运输和矿车调度，也可进行煤矿井下的临时性牵引工作。

JDHB型回柱调度绞车系列产品在技术原理上，采用“齿-联”传动系统和“双轴多级”的传动特点，实现了快、慢两个速度，其慢速可代替现有的回柱绞车和慢速绞车，其快速可代替现有的调度绞车和运输绞车。

常用绞车技术参数
1、绞车最大力矩：主要是指绞车的最大输出力矩，单位是牛米（N.m），一般绞车的力矩范围在5-1000牛米之间。

2、绞车极数：指绞车电机的极数，一般为2极、4极、6极、8极、10极、12极，可根据实际情况选择，一般情况以4极为主。

3、绞车电压：指绞车电机的电压，一般是标准电压，常见为220V、380V，也可以根据实际情况选择。

4、绞车转速：指绞车电机的转速，单位是每分钟的圈数，一般情况下，转速以1000转/分钟为标准，也可以根据实际情况选择。

5、绞车电流：指绞车电机的电流，单位是安培（A），一般情况下，电流不能超过所配置的电压值，也可以根据实际情况选择。

6、绞车控制方式：主要指绞车的控制方式，一般分为改变电压、改变转速、改变脉冲和改变电流等，可根据实际情况的需求选择。

7、绞车结构：指绞车的整体结构，一般结构分为外拉型、立式、悬式等，可根据具体情况进行选择。

8、绞车安全装置：指绞车的各种安全装置，主要包括电气设备、安全锁等，可根据实际情况进行选择。

9、绞车特殊要求：指绞车外部环境的特殊要求，如温度、湿度、抗震性能等。

矿用绞车的基本特点、用途以及技术指标我们厂主要出售各种高质量的绞车，我们厂出售的绞车在全国的销售网络中有着良好的口碑，诚实守信、品质第一，这是我们的服务宗旨。

如果您想购买好的绞车，我们厂就是您最佳的选择。

绞车有很多种，每个行业接触的绞车也大不相同，矿用绞车应该是我们最常见的一种绞车类型，下面就给大家简单的介绍一下矿用绞车的特点、用途以及技术指标：
一、矿用绞车特点：
矿用绞车具有提吊能力强、容绳量大、运转平衡等优点。

二、矿用绞车用途：
主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备和紧张稳绳，也可作其它井下和地面起吊重物使用。

三、矿用绞车技术指标。

二、用途及适用范围JD-1、JD-1.6型调度绞车用于矿井中、井底车场、中间巷道、采区运输巷编组矿车，掘进头调度矿车。

也可 供矿山地面，冶金矿场建筑工地进行地面辅助搬运工作。

绞车的电器设备具有防爆性能，可用于煤尘及瓦斯的矿井中。

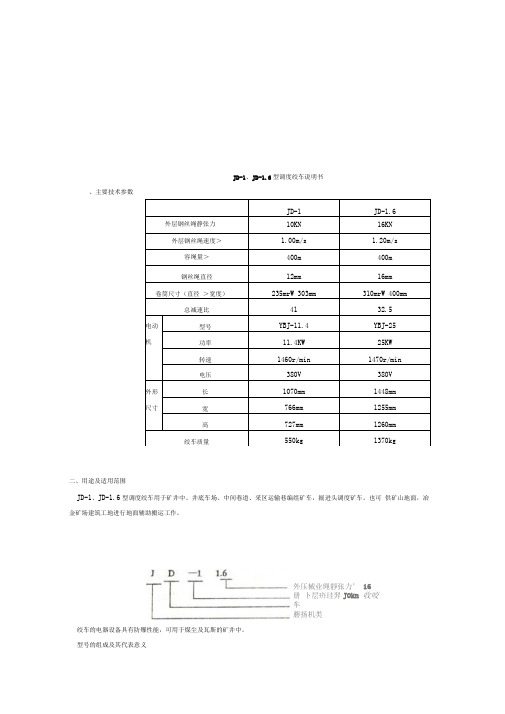

型号的组成及其代表意义JD-1JD-1.6 外层钢丝绳静张力 10KN 16KN 外层钢丝绳速度＞1.00m/s 1.20m/s 容绳量＞ 400m 400m 钢丝绳直径12mm 16mm 卷筒尺寸（直径 ＞宽度）235mr W 303mm310mr W 400mm总减速比41 32.5 电动 机型号 YBJ-11.4 YBJ-25 功率 11.4KW 25KW 转速 1460r/min 1470r/min 电压380V 380V 外形 尺寸长 1070mm 1448mm 宽 766mm 1255mm 高 727mm 1260mm 绞车质量550kg1370kgJD-1、JD-1.6型调度绞车说明书、主要技术参数外压械业绳靜张力’ 16册 卜层疥珪羿JOkn 收咬车蘑扬机类三、结构特征与工作原理绞车的传动系统见附图。

1 2 3 4 5 6 7传动系统图—电动机 2.电抽也盘 3.水内卷轮 4.課挡苦海5. ft星皆轮E,天内皆绕7•轻承支舉S, A 亘绞车在结构上采用了两组内齿轮传动副和一级行星齿轮传动。

两组内齿轮副装在卷筒内，电动机轴端装有电机齿轮直接伸入卷筒内与小内齿啮合，经小连轴齿传递到另一小内齿轮，再传递到大连轴齿。

大连轴齿与大行星齿合，带动行星机构转动。

此时有三种情况：1、如果左轮刹车闸松开，右刹车闸刹住大内齿轮，此时大行星齿轮除作自转外还要围绕中心齿轮公转，同时带动了大齿轮架旋转，由于卷筒是由键机及个螺栓和大齿轮架联结在一起的，因此滚筒也旋转起来，此时即可进行牵引，称为牵引工作状态。

2、如保右刹车闸松开，左刹车闸杀住滚筒，此时滚筒停止转动，重物被停留在某一位置，称为停止状态。

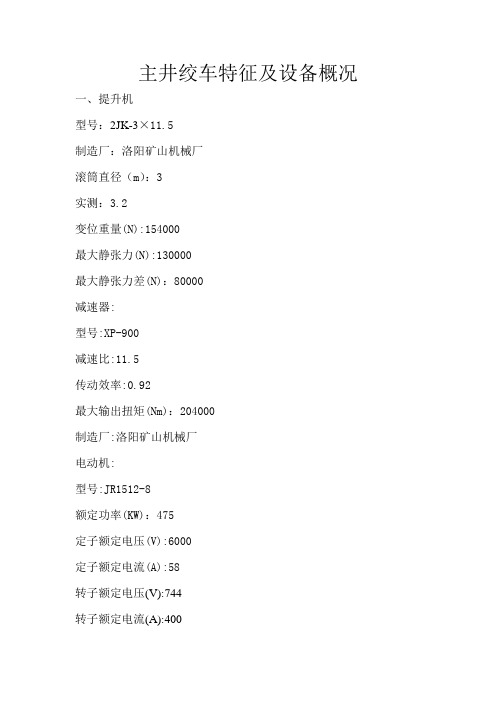

主井绞车特征及设备概况一、提升机型号：2JK-3×11.5制造厂：洛阳矿山机械厂滚筒直径（m）：3实测：3.2变位重量(N):154000最大静张力(N):130000最大静张力差(N)：80000减速器:型号:XP-900减速比:11.5传动效率:0.92最大输出扭矩(Nm)：204000制造厂:洛阳矿山机械厂电动机:型号:JR1512-8额定功率(KW)：475定子额定电压(V):6000定子额定电流(A):58转子额定电压(V):744转子额定电流(A):400额定转速(r/min)：735同步转速(r/min)：750飞轮转矩（N.m2）：6350过载系数：2.5功率因数：0.81制造厂：湘潭电机厂钢丝绳：型号：6×36SW-Ø32直径（mm）：32根数：2最粗钢丝直径（mm）：2.1总长度（m）：530每米重量（N/m）36.60绳破断拉力总和（N）：692500 提升容器：名称：罐笼型号：GL1.2/1-4.3T数量：2容器自重（N）：43000最大单层载物重（N）：10000 实际单层载物重（N）：10000 单层载人重（N）：6000矿车重量（N）：6000天轮型号：TSG3000/20数量：2直径（m）：3变位重量（N）：7000液压站：液压站型号：B10913最大工作压力:6kg/cm最大输出流量：9升/分油箱储油量：500升地址：洛阳矿山机械厂制动系统：液压站型号：TE002活塞有效面积（cm²）：142 制动闸付数：8工作油压（MPa）:5.1系统残压（MPa）:0.50制动半径（m）：1.61提升系统：提升高度（m）：418井架高度（m）30减压方式：动力制动最大绳速（m/s）：11爬引方式：手动液压站技术参数最大工作油压：6.3 MPa最大供油量：9L/ min工作油温：15。

C-60。

C油箱储油量：500升二级制动延时时间：0-10秒电液调压装置允许最大输入电流：250m A 液压油牌号：22号透平油电控厂家：焦作华飞主控台型号：JTDK-2N-2KT/P可控硅调速柜：JTDK-2N-SCR高压换向柜：JTDK-2N-6PH可控柜动力力动电源柜：JTDK-DYG常用付型号：盘形闸密封圈：y130d、70d小抱闸：y28d、D50调绳油缸：D110、d45蓄压器：yD110、0100G3电磁阀：34D2-10BYG5电磁阀：23D2-25BG4电磁换向阀：22D2-25BG1-G2U阀号：22E2-25BH液动换向代：J-10B单向阀：I-10B调速阀：EQL-1减压阀：I-10B调速单向垫板：EJD44-25延时阀：TE002-47P（图号）溢流阀：Y-10B溢流阀：Y-25BO型圈：125×5.7、63×3.1、35×3.5、20×2.4、16×2.4、12×1.9、8×1.9、D110、d50滤油器纸芯：HX-25×20、HX10×10滤油器纸芯：TZX-25×20盘形弹簧：TE002-42（图号）主井绞车相关资料在：4-04、4-05、4-07、4-08、4-11、4-12、4-13、4-17、4-21、4-22、1-01主付井脱钩在：1-09井筒装备在：1-03制动绳、稳绳：1-02主井绞车大中修记录施工时间：2010年元月25日施工内容：更换主井电机施工负责人：胡伟施工人员：维护班施工时间：2010年2月3日施工内容：清洗主井液压站施工负责人：胡伟施工人员：吕鹏、蒋业化、张言军、张开杰、楚尊标结果：试钩运引正常钢丝绳型号18×7-Ø34-1670-多层施工人员：机电安装、维护班施工负责人：许海滨、侯卫东、胡伟、王保刚施工时间：2010年10月20日施工内容：更换主井高压换向柜、真空接触器一台施工人员：蒋业化、胡伟、李茂荣施工时间：2010年11月20日早班施工内容：主井更换主罐笼一台，主井更换上口下层金属结构施工人员：外委人员施工时间：2010年11、23施工内容：因更换罐笼需做脱钩试验施工负责人：胡伟施工人员：吕鹏、蒋业化、高宪雷、吴保平、张开杰、张茂华试验结果：合格。

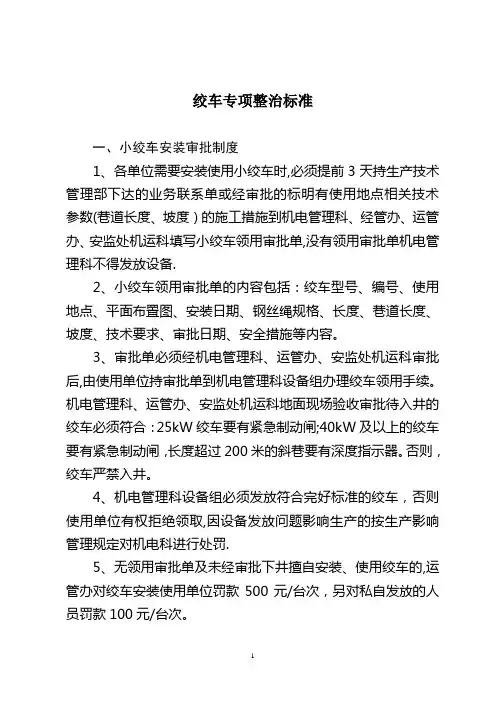

绞车专项整治标准一、小绞车安装审批制度1、各单位需要安装使用小绞车时,必须提前3天持生产技术管理部下达的业务联系单或经审批的标明有使用地点相关技术参数(巷道长度、坡度）的施工措施到机电管理科、经管办、运管办、安监处机运科填写小绞车领用审批单,没有领用审批单机电管理科不得发放设备.2、小绞车领用审批单的内容包括：绞车型号、编号、使用地点、平面布置图、安装日期、钢丝绳规格、长度、巷道长度、坡度、技术要求、审批日期、安全措施等内容。

3、审批单必须经机电管理科、运管办、安监处机运科审批后,由使用单位持审批单到机电管理科设备组办理绞车领用手续。

机电管理科、运管办、安监处机运科地面现场验收审批待入井的绞车必须符合：25kW绞车要有紧急制动闸;40kW及以上的绞车要有紧急制动闸，长度超过200米的斜巷要有深度指示器。

否则，绞车严禁入井。

4、机电管理科设备组必须发放符合完好标准的绞车，否则使用单位有权拒绝领取,因设备发放问题影响生产的按生产影响管理规定对机电科进行处罚.5、无领用审批单及未经审批下井擅自安装、使用绞车的,运管办对绞车安装使用单位罚款500元/台次，另对私自发放的人员罚款100元/台次。

6、绞车在井下私自挪装、转用的，机电管理科、运管办对其双重罚款1000元/台次。

二、绞车安装要求25kw及以上新安装的绞车，必须有液压紧急制动闸装置，40kw及以上新安装的绞车,提升长度超过200m，必须有深度指示器.斜巷上口绞车安装在轨道中心线位置时,绞车的提升中心线与轨道中心线必须保持一致。

绞车前要有电限位装置和机械限位装置。

机械限位安装在绞车前方两根轨道末端，统一端正，不歪斜，固定牢固,用红白油漆漆好；电限位安装在标准道岔直轨一侧，机械限位前300毫米处，不歪斜，用专用底座固定牢固。

三、绞车基础浇灌标准1、基础的长、宽:根据绞车基础架尺寸定，一般比绞车基础架大200mm.2、深度要求:煤底或软岩厚度低于2000mm，要挖到实底以下800mm;底板煤厚或软岩厚度超过2000mm，基础深度最低不少于2400mm，若是硬岩,基础深度不低于800mm。

产品图片技术参数项目JD系列调度绞车型号JD3 JD5.5 JD1.0 JD1.6 牵引力(KN) 4.9 8 9.8 18.02绳速(m/s) 0.53 0.7 0.73 1.086绳径(mm) 7.7 12 12.5 15.5容绳量(m) 100 250 400 400 卷筒宽度(mm)直径(mm)电动机型号功率(Kw) 3 5.5 11.4 25 电压(V) 380 380 380 380外形尺寸长(mm)宽(mm)高(mm)传动比总重(Kg) 232 370 542 1370主要用途主要用于煤矿井下调度矿车及其他辅助运输工作，亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作，也适合于小煤矿作提升矿物、材料使用。

Jd系列产品图片技术特征JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。

JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。

JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。

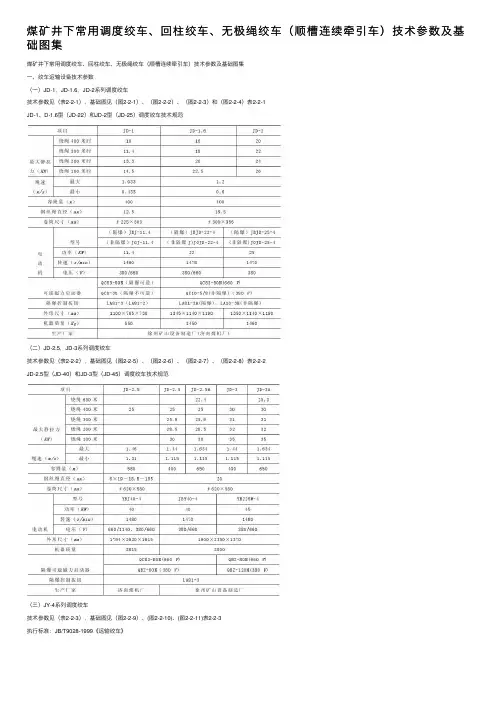

技术参数型号JD-1（JD-11.4）JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45)牵引力KN 10 16 25 30绳速m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632容绳量m 400 400 650 650绳径mm Φ12Φ16Φ20Φ20电机动车辆功率kw 11.4 52 40 45 外型尺寸mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重kg 550 1460 2800 2800主要用途JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。

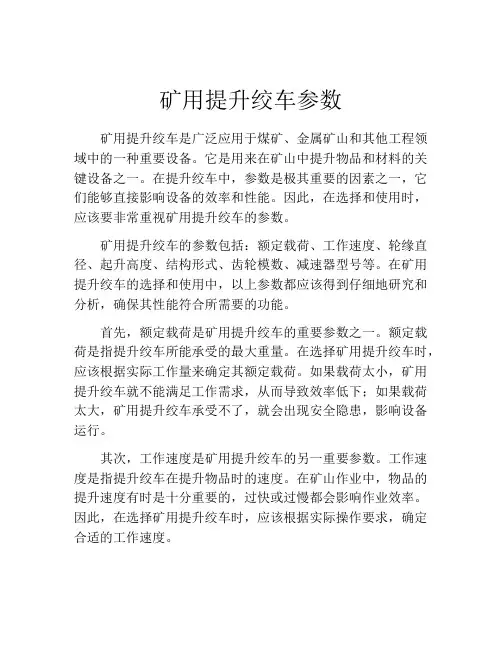

矿用提升绞车参数矿用提升绞车是广泛应用于煤矿、金属矿山和其他工程领域中的一种重要设备。

它是用来在矿山中提升物品和材料的关键设备之一。

在提升绞车中，参数是极其重要的因素之一，它们能够直接影响设备的效率和性能。

因此，在选择和使用时，应该要非常重视矿用提升绞车的参数。

矿用提升绞车的参数包括：额定载荷、工作速度、轮缘直径、起升高度、结构形式、齿轮模数、减速器型号等。

在矿用提升绞车的选择和使用中，以上参数都应该得到仔细地研究和分析，确保其性能符合所需要的功能。

首先，额定载荷是矿用提升绞车的重要参数之一。

额定载荷是指提升绞车所能承受的最大重量。

在选择矿用提升绞车时，应该根据实际工作量来确定其额定载荷。

如果载荷太小，矿用提升绞车就不能满足工作需求，从而导致效率低下；如果载荷太大，矿用提升绞车承受不了，就会出现安全隐患，影响设备运行。

其次，工作速度是矿用提升绞车的另一重要参数。

工作速度是指提升绞车在提升物品时的速度。

在矿山作业中，物品的提升速度有时是十分重要的，过快或过慢都会影响作业效率。

因此，在选择矿用提升绞车时，应该根据实际操作要求，确定合适的工作速度。

再次，轮缘直径是矿用提升绞车的一个重要参数。

轮缘直径是指钢绳与滑轮接触的表面直径。

在选择矿用提升绞车时，轮缘直径也是一个需要考虑的因素。

如果直径太小，在使用过程中会出现磨损加剧、钢丝绳断裂等问题；如果直径过大，就会影响整个设备的运行稳定性。

因此，在选择矿用提升绞车时，应根据实际工况来选择适当的轮缘直径。

此外，起升高度也是矿用提升绞车的一项关键参数。

起升高度是指提升绞车所能提升的最大高度。

根据地质条件和矿山内部情况，需要确定提升绞车的起升高度。

如果起升高度过小，矿用提升绞车就不能满足作业要求；如果起升高度过大，就会影响设备起升速度和稳定性，提高设备故障率。

最后，矿用提升绞车的结构形式、齿轮模数、减速器型号等也是重要的参数。

这些因素的选择和配合关系，直接影响矿用提升绞车的性能和安全性。

JD-1、JD-1.6型调度绞车说明书二、用途及适用范围JD-1、JD-1.6型调度绞车用于矿井中、井底车场、中间巷道、采区运输巷编组矿车，掘进头调度矿车。

也可供矿山地面，冶金矿场建筑工地进行地面辅助搬运工作。

绞车的电器设备具有防爆性能，可用于煤尘及瓦斯的矿井中。

型号的组成及其代表意义三、结构特征与工作原理绞车的传动系统见附图。

绞车在结构上采用了两组内齿轮传动副和一级行星齿轮传动。

两组内齿轮副装在卷筒内，电动机轴端装有电机齿轮直接伸入卷筒内与小内齿啮合，经小连轴齿传递到另一小内齿轮，再传递到大连轴齿。

大连轴齿与大行星齿合，带动行星机构转动。

此时有三种情况：1、如果左轮刹车闸松开，右刹车闸刹住大内齿轮，此时大行星齿轮除作自转外还要围绕中心齿轮公转，同时带动了大齿轮架旋转，由于卷筒是由键机及个螺栓和大齿轮架联结在一起的，因此滚筒也旋转起来，此时即可进行牵引，称为牵引工作状态。

2、如果右刹车闸松开，左刹车闸杀住滚筒，此时滚筒停止转动，重物被停留在某一位置，称为停止状态。

这时右端齿轮架不再旋转，大行星齿轮亦不再公转，而是自转，并带支大内齿轮空转。

3、如果左、右两刹车闸均松开，重物便自重自由下落，带动滚筒反转，称为工作下放状态。

为了调节下放速度或停止，两刹车装置应交替刹紧或松开。

四、安装1、绞车安装地点应平整、宽敞，便于操作和观察。

2、滚筒应与滑轮或挂钩对中，此中线力求与绞车轴线垂直。

3、绞车使用场合流动性较大时，可用木板或槽钢作底盘，将绞车坚固其上，再用地锚固定起来，长期定点使用的绞车可安装于混凝土地基上。

绞车安装必须稳定、可靠、绞车正常运转时底座不得有明显的振动。

尺寸型A B C D E F G H I J K L M N O号JD-1 1100 900 1200 1000 50 300 500 225 530 225 530 320 490 320 100JD-1.6 1300 1200 1400 1300 50 600 700 440 460 480 430 865 865 865 100五、安全操作方法绞车的操作比较简单，整个动作就启动和关闭电动机及用手交替操作刹车把。
