轴测图5.1轴测图的基本知识5.1.1轴测图的用途轴测投影图简称轴测图，是单一投影面的投影图，能同时反映出物体长、宽、高三个方向的形状，立体感较强，能够直观的展现形体。
通常在生产中用作辅助图样，随着计算机的发展，轴测图的应用也越来越广泛。

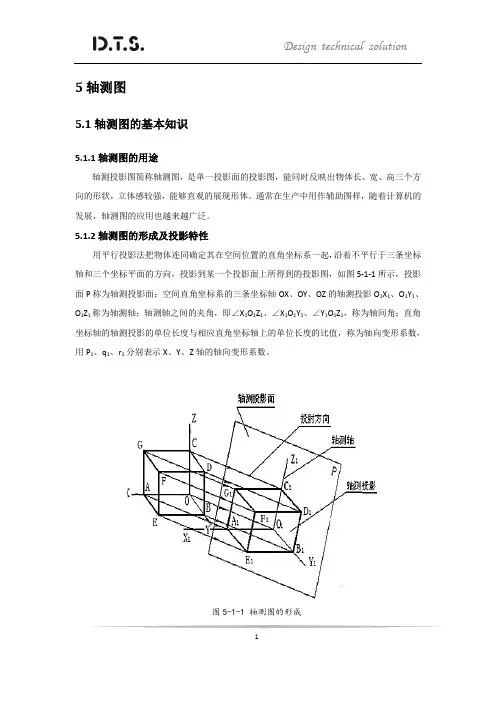

5.1.2轴测图的形成及投影特性用平行投影法把物体连同确定其在空间位置的直角坐标系一起，沿着不平行于三条坐标轴和三个坐标平面的方向，投影到某一个投影面上所得到的投影图，如图5-1-1所示，投影面P称为轴测投影面；空间直角坐标系的三条坐标轴OX、OY、OZ的轴测投影O1X1、O1Y1、O1Z1称为轴测轴；轴测轴之间的夹角，即∠X1O1Z1、∠X1O1Y1、∠Y1O1Z1，称为轴间角；直角坐标轴的轴测投影的单位长度与相应直角坐标轴上的单位长度的比值，称为轴向变形系数，Z轴的轴向变形系数。
用P1、q1、r1分别表示X、Y、5-1-1 轴测图的形成轴测图是用平行投影法得到的，具有以下投影特性：1. 平行性。
空间相互平行的直线，它们的轴测投影仍相互平行。
如图中BE∥DF∥OX，则B1E1∥D1F1∥O1X1。
2. 定比性。
物体上平行于坐标轴的线段的轴测投影与原线段之比，等于相应的轴向变形系数。
图中B1E1/BE=D1F1/DF=p1。
5.1.3轴测图的分类根据投射方向和轴测投影面的相对关系，轴测图分为正轴测投影图和斜轴测投影图两大类。
（1）当投影方向垂直于轴测投影面时，称为正轴测图。
（2）当投影方向倾斜于轴测投影面时，称为斜轴测图。
按轴向变形系数的选取不同，可得到多种轴测投影图。
国家标准中推荐使用的是正等轴测图和斜二轴测图。
本章仅介绍这两种轴测图的画法。
5.2正等轴测图的画法5.2.1 正等轴测图的形成，轴间角和轴向伸缩系数。
1. 形成当三根坐标轴与轴测投影面倾斜的角度相同时，用正投影法得到的投影图称为正等轴测图，简称正等测。
2. 轴间角正等轴测图的轴间角均为120º，即∠X1O1Y1=∠X1O1Z1=∠Y1O1Z1=120º。
第5章轴测图工程上常用的图样是按照正投影法绘制的多面投影图，它能够完整而准确地表达出形体各个方向的形状和大小，而且作图方便。
但在图5-1a所示的三面正投影图中，每个投影图只能反映形体长、宽、高三个向度中的两个，立体感不强，故缺乏投影知识的人不易看懂，因为看图时需运用正投影原理，对照几个投影，才能想象出形体的形状结构。
当形体复杂时，其正投影就更难看懂。
为了帮助看图，工程上常采用轴测投影图〔简称轴测图〕，如图5-1b所示，来表达空间形体。
a)b)图5-1 多面正投影图与轴测投影图轴测图是一种富有立体感的投影图，因此也被称为立体图。
它能在一个投影面上同时反映出空间形体三个方向上的形状结构，可以直观形象地表达客观存在或设想的三维物体，接近于人们的视觉习惯，一般人都能看懂。
但由于它属于单面投影图，有时对形体的表达不够全面，而且其度量性差，作图较为复杂，因而它在应用上有一定的局限性，常作为工程设计和工业生产中的辅助图样，当然，由于其自身的特点，在某些行业中应用轴测图的时机逐渐增多。
5．1轴测投影的根本知识5．1．1轴测投影图的形成轴测投影属于平行投影的一种，它是用平行投影法沿某一特定方向〔一般沿不平行于任一坐标面的方向〕，将空间形体连同其上的参考直角坐标系一起投射在选定的一个投影面上而形成的投影，如图5-2所示。
这个选定的投影面〔P〕称为轴测投影面，S表示投射方向，用这种方法在轴测投影面上得到的图称为轴测投影图，简称轴测图。
轴测投影图图5-2 轴测投影图的形成5．1．2轴测投影的根本概念1．轴测轴如图5-2所示，表示空间物体长、宽、高三个方向的直角坐标轴OX、OY、OZ，在轴测投影面上的投影依然记为OX、OY、OZ，称为轴测轴。
2．轴间角如图5-2所示，相邻两轴测轴之间的夹角∠XOZ、∠ZOY、∠YOX称为轴间角。
三个轴间角之和为360°。
3．轴向伸缩系数由平行投影法的特性我们知道，一条直线与投影面倾斜，该直线的投影必然缩短。
