阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。

所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

阀门的各种连接形式，知识涨起来！法兰连接,对夹连接,对焊连接,螺纹连接,卡套连接,卡箍连接,内自紧连接整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。

1法兰连接这是阀门中用得最多的连接形式。

按结合面形状又可分为以下几种：1光滑式：用于压力不高的阀门。

加工比较方便2凹凸式：工作压力较高，可使用中硬垫圈3榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

4梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

5透镜式：垫圈是透镜形状，用金属制作。

用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

6O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

2对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

3对焊连接4螺纹连接这是一种简便的连接方法，常用于小阀门。

又分两种情况：1直接密封：内外螺纹直接起密封作用。

为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

2间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

5卡套连接在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。

这种连接形式的优点是：1）体积小，重量轻，结构简单，拆装容易；2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；3）可以选用多种材料，适合防腐蚀；4）加工精度要求不高；5）便于高空安装。

目前，卡套连接形式，已在我国某些小口径阀门产品中采用。

itv2030-312l*SMC 比例阀原理*SMC 办事处SMC ITV2000/ITV3000系列电气比例阀控制框图SMC ITV2000/ITV3000系列电气比例阀动作原理图控制框图如上所示。

输入信号增大，供气用电磁先导阀1换向，而排气先导阀7处于复位状态，则供气气压力从SUP 口通过阀1进入先导室5，先导室压力上升，气压力作用在膜片2的上方，则和膜片2相连的供气阀芯4便开启，排气阀芯3关闭，产生输出压力。

此输出压力通过传感器6反馈至控制回路8.在这里，与目标值进行快速比较修正，直到输出压力与输入电信号成一定比例为止，从而得到输出压力与输入电信号的变化成比例变化。

由于没有使用喷嘴挡板机构，故阀对杂志不敏感，可靠性高。

itv2030-312l*SMC 比例阀原理*SMC 办事处3、SMC ITV 系列电气比例阀主要技术参数系列 ITV0000ITV0000 ITV209□型号 ITV001□ ITV003□ ITV005□ ITV009□ ITV201□ ITV301□ ITV203□ ITV303□ ITV205□ ITV305□ITV209□ 设定压力范围/Mpa0.001~0.1 0.001~0.5 0.001~0.9 -1kPa~-100kPa 0.005~0.1 0.005~0.5 0.005~0.9 -1.3kPa~-80kPa 接管口径（Rc 、G 、NPT 、NPTF ）快换接头 ITV2000:1/4/·3/8 ITV2000:1/4/·3/8·1/2 1/4 最高供给压力/Mpa 0.2 1.0 -101kPa 0.2 1.0 -101kPa最低供给压力 设定压力+0.1MPa 设定压力-1kPa 设定压力+0.1MPa 设定压力-13.3kPaitv2030-312l*SMC 比例阀原理*SMC 办事处向ITV 比例阀提供清洁干燥的压缩空气，以便能达到ITV 电气比例阀应有的各种特性。

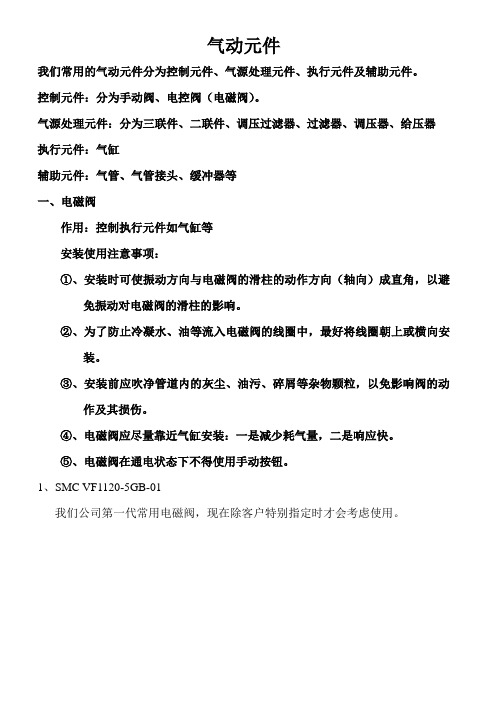

气动元件我们常用的气动元件分为控制元件、气源处理元件、执行元件及辅助元件。

控制元件：分为手动阀、电控阀（电磁阀）。

气源处理元件：分为三联件、二联件、调压过滤器、过滤器、调压器、给压器执行元件：气缸辅助元件：气管、气管接头、缓冲器等一、电磁阀作用：控制执行元件如气缸等安装使用注意事项：①、安装时可使振动方向与电磁阀的滑柱的动作方向（轴向）成直角，以避免振动对电磁阀的滑柱的影响。

②、为了防止冷凝水、油等流入电磁阀的线圈中，最好将线圈朝上或横向安装。

③、安装前应吹净管道内的灰尘、油污、碎屑等杂物颗粒，以免影响阀的动作及其损伤。

④、电磁阀应尽量靠近气缸安装：一是减少耗气量，二是响应快。

⑤、电磁阀在通电状态下不得使用手动按钮。

1、SMC VF1120-5GB-01我们公司第一代常用电磁阀，现在除客户特别指定时才会考虑使用。

2、费斯托FESTO VUVY我们公司第二代常用电磁阀，现在除客户特别指定时才会考虑使用。

3、SMC SY7120-5GB-01我们公司第三代常用电磁阀，现在除客户特别指定时才会考虑不使用。

4、亚德客Airtac 4V210-08二、气源处理元件三联件BC3000三联件分别由过滤器、调压器和给油器组成。

1、过滤器作用：过滤压缩空气中杂质安装使用注意事项：①、安装前应吹净管道内的灰尘、油污、碎屑等杂质颗粒，并防止密封材料碎片混入。

②、进出口方向不得装反；垂直安装，水杯向下。

③、不得安装在接近空压机处，尽量安装在各类气动元附近，因从空压机出来的压缩空气中的水和油呈气体状态，不仅影响过滤效果而且易损伤密封件，最好应在过滤器前加装冷却及干燥机。

2、调压器作用：调节进入三联件气压的大小。

安装使用注意事项：①、安装前应吹净管道内的灰尘、油污、碎屑等杂质颗粒，并防止密封材料碎片混入。

②、空气中冷凝水较多时，如果冷凝水滞留在阀内，容易造成减压阀不良，所以尽量将手柄安装在下方。

③、进出口不得装反，否则减压阀会长时间泄气，失去调压功能。

SMC比例阀工作原理[SMC ITV系列电气比例阀] 电气比例阀通过电信号控制气压力，可以实现气压力的连续、无级调节，能实现远程控制和程序控制，对于需要对气压力进行连续或者无级调节的场合，特别适用于电气比例阀。

对于SMC ITV系列电气比例阀有以下特点：1、灵敏度高、性能好。

保护等级为IP65.电缆方向有直线型和直角型。

2、SMC ITV0000系列为薄型（仅15mm），轻（100g）。

最多可集装至10位。

响应快（无负载时为0.1s）。

快换接头链接。

带错误显示灯（LED）。

3、SMC ITV2000/ITV3000系列为正压型，设定压力范围有三档。

在平衡状态时耗气量为0.在不加压状态下，可进行零位调整和满位调整。

在加压状态下若断电，能暂时保持输出压力不变。

有两种监控方式（模拟输出、开关输出）可供选择。

4、SMC ITV系列电气比例阀配线方法把电缆接到本体插座上应按SMC ITV系列电器使用说明书上的配线图进行配线。

配线一旦失误，阀可能损坏。

另外，DC电源应使用容量足够、电压波动小的电源。

5、SMC ITV系列电气比例阀特性曲线参见SMC ITV系列电气比例阀样本6、SMC ITV系列电气比例阀使用注意事项1）SMC ITV电气比例阀之前，应设置5μm以下过滤精度和油雾分离器，保证气源处理系统达到SMC压缩空气清净化系统第④系列的要求，向ITV比例阀提供清洁干燥的压缩空气，以便能达到ITV电气比例阀应有的各种特性。

2）SMC ITV电气比例阀之前，不得装油雾器。

3）SMC ITV电气比例阀在加压状态下切断电源，出口侧压力能暂时保持，但不能一直保持。

*SMC ITV电气比例阀其它使用注意事项，请参见SMC ITV系列电器使用说明书。

SMC ITV系列电气比例阀型号列表SMC ITV系列电气比例阀样本SMC ITV系列电气比例阀使用说明书SMC ITV电气比例阀配线图2、SMC ITV系列电气比例阀动作原理[SMC ITV系列电气比例阀动作原理图]SMC ITV2000/ITV3000系列电气比例阀动作原理图1-供气先导阀 2-膜片 3-排气阀 4-供气阀芯 5-先导室 6-压力传感器 7-排气先导阀8-控制回路[SMC ITV系列电气比例阀控制框图]SMC ITV2000/ITV3000系列电气比例阀控制框图SMC ITV2000/ITV3000系列电气比例阀动作原理图控制框图如上所示。

电磁阀气管接法电磁阀是一种常见的控制阀门的装置，广泛应用于工业、农业、建筑、医疗等领域。

气管则是一种用于输送气体的管道，也是电磁阀的重要组成部分之一。

正确的电磁阀气管接法对于电磁阀的正常工作至关重要，本文将详细介绍电磁阀气管接法的相关知识和注意事项。

一、电磁阀气管接法的基本原理电磁阀的工作原理是通过控制电磁铁的电流，使电磁铁产生磁场，进而控制阀门的开关。

而气管则是将气体输送到阀门内部，以便控制阀门的开关。

因此，电磁阀气管接法的基本原理就是将气管与电磁阀的进气口和出气口连接起来，使气体能够顺畅地流通，从而实现电磁阀的控制功能。

二、电磁阀气管接法的步骤1、选择合适的气管在进行电磁阀气管接法之前，首先需要选择合适的气管。

一般来说，气管的直径和压力等级需要与电磁阀的进气口和出气口相匹配，以确保气体能够顺畅地流通。

此外，还需要考虑气管的长度和弯曲程度等因素，以避免气流受阻或者出现漏气等问题。

2、连接进气口和出气口接下来，需要将气管连接到电磁阀的进气口和出气口上。

一般来说，进气口位于电磁阀的一侧，而出气口则位于另一侧。

在连接气管时，需要注意气管的方向，确保气体能够顺畅地流向阀门内部。

此外，还需要使用合适的接头和密封件等配件，以确保气体不会泄漏。

3、测试电磁阀的工作状态在完成电磁阀气管接法之后，需要进行测试，确保电磁阀的工作状态正常。

一般来说，可以通过观察电磁阀的指示灯或者听取电磁阀的声音等方式来判断电磁阀是否正常工作。

如果发现电磁阀存在异常情况，需要及时检查和修理，以确保电磁阀的正常使用。

三、注意事项1、选择合适的气管在选择气管时，需要根据实际情况选择合适的直径和压力等级，以避免气体流通不畅或者漏气等问题。

2、注意气管的连接方向在连接气管时，需要注意气管的连接方向，确保气体能够顺畅地流向阀门内部，避免气流受阻或者出现漏气等问题。

3、使用合适的接头和密封件在连接气管时，需要使用合适的接头和密封件等配件，以确保气体不会泄漏，避免出现安全隐患。

SMC比比例阀常见的故障以及处理方法有些
SMC比例阀由于管道组成或安装不当，会产生各种应力，如高温材料产生的焊接应力、安装时紧固力不均匀产生的应力、调节
伐人为影响以及管道产生的应力。

这种应力的影响很容易对管道中调节代和调节代的特性造成危害。

严重时会对软件本身造成伤
害，导致代库和导向部件变形，无法指向高床闸代的管理中心。

因此，在任何情况下，必须确保防止或消除应力，并将应力导向
调节阀区域。

SMC比例阀及相关预防措施进行安全测试，如锁盖是否紧固，安全网的操作，开关电源的供应等。

确保控制阀的安全运行及相
关注意事项。

SMC比例代的位詈是将代座和电动执行器的行程位署布署在油路板的垂直面上。

如果调节代必须安装在使代座水平移动的位
詈，或者阀座与平面有一定的倾角，则应安装电动执行器支架，以使调节阀的每个部件处于自然状态。

如果没有附加支撑点或支
撑点不好，会导致阀座和心脏高压间间的调整，容易造成更换不良或泄漏等常见故障，即使控制相有固定的固定支点对，也必须
按时检查，一般为23个月。

SMC比例代的连接管是杏生锈，性接和浪费，并在测试后立即消除。

如果调节夜和管道中容易积垢，可以在调节代的上游和下
游安装一个简单的过滤系统。

它很容易穿透处理过的材料中的硬十，并目是安装一个的过滤系统。

控制阀关闭时，小锈或悍接会
损坏高压制动阀的地面，特别是废料还会损坏阀芯和高压制动阀，破坏有正常操作。

ITV1000-※1 ITV2000-※1 ITV3000-※1(模拟输出/电压型)使用说明书值此，谨对您选购SMC 公司的产品表示诚挚的谢意。

请仔细阅读本使用说明书之后正确使用本产品。

为了今后使用方便，请您妥善保管此使用说明书。

安全注意事项这里所指的注意事项，是为了让您正确安全的使用本产品，防止对您自身和他人造成危害和损害的各种事项。

请在遵守以下安全注意事项的同时，也请务必遵守ISO 4414, JIS B 8370以及其他的相关安全规则。

注意关于配管1．请将配管用空气吹净或清洗干净，以除去配管内的切屑，切削油及杂质等。

2．连接配管和接头时，请注意勿将配管的屑末及密封材混入配管中。

使用密封胶带时，务必在螺纹先端留出1.5～2个螺距的空间。

注意关于压缩气源1． 在靠近本产品的供气侧，请选择安装过滤精度在5μm 以下的空气过滤器。

2． 压缩空气若含有大量的水分，将导致本产品及其他的气动元件作动不良。

请实施相应对策，诸如设置后冷却器，空气干燥器，水分分离器等。

3． 在本产品内部大量附着由空气压缩机所产生的碳粉时，将导致其作动不良。

！ ！各部分名称外形尺寸配线电缆接线端子设定键（SET 键） DOWN 键（▽键）显示用LEDSUP 接口OUT 接口压力表用接口UP 键（△键） 安装托架（选配）右弯出线型电缆接线端子（4芯）安装孔外形尺寸安装托架安装孔安装孔（选配）安装托架（选配）右弯出线型电缆接线端子直线出线型电缆接线端子安装孔■ 规格供给压力 注1) 设定压力+ 0.1MPa,但最大为1MPa0.005～0.1MPa (ITV101※-※1，ITV201※-※1，ITV301※-※1)0.005～0.5MPa (ITV103※-※1，ITV203※-※1，ITV303※-※1)设定压力0.005～0.9MPa (ITV105※-※1，ITV205※-※1，ITV305※-※1)约200L/min (ANR) {ITV1000}(供给压力：0.7MPa)约1500L/min (ANR) {ITV2000}(供给压力：0.7MPa)最大流量约5000L/min (ANR) {ITV3000}(供给压力：0.7MPa)24VDC±10% (ITV10※0-※1，ITV20※0-※1，ITV30※0-※1)电源电压 注2）12～15VDC (ITV10※1-※1，ITV20※1-※1，ITV30※1-※1)电源电压 DC24V型：0.12A以下消费电流电源电压 DC12～15V型：0.18A以下4～20mADC （ITV10※※-01，ITV20※※-01，ITV30※※-01）电流型0～20mADC （ITV10※※-11，ITV20※※-11，ITV30※※-11）0～5VDC （ITV10※※-21，ITV20※※-21，ITV30※※-21）输入信号 注2）电压型0～10VDC （ITV10※※-31，ITV20※※-31，ITV30※※-31）电流型 250Ω以下输入阻抗电压型 约6.5KΩ直线性 ±1.0% F.S.以下延滞性 0.5% F.S.以下重复精度 ±0.5% F.S.以下最小压力调整 ：调整范围 额定值的0～50%最大压力调整 ：调整范围 额定值的10～100%附加机能键锁定机能 ：持续摁住UP键2秒以上，再摁住SET键，可实现对操作键的锁定。
