初三数学投影与视图试题答案及解析1.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．6【答案】B【解析】根据左视图和主视图，这个几何体的底层最少有1+1+1=3个小正方体，第二层最少有1个小正方体，因此组成这个几何体的小正方体最少有3+1=4个．故选B．【考点】三视图2.如图，该几何体的左视图是（）A．B．C．D．【答案】D【解析】左视图有2列，从左往右依次有2，1个正方形，其左视图为：．【考点】简单组合体的三视图．3.如下左图是由五个小正方体搭成的几何体，它的左视图是（）【答案】A.【解析】从左面可看到从左往右2列小正方形的个数为：2，1，故选A．【考点】简单组合体的三视图．4.如图是由四个小正方体叠成的一个立体图形，那么它的左视图是（）【答案】D．【解析】从左面可看到第一列有2个正方形，第一列有一个正方形．故选D．【考点】简单组合体的三视图．5.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底面边长分别为（）A．3，2B．2，2C．3，2D．2，3【答案】C【解析】设底面边长为x，则x2+x2=(2)2，解得x=2，即底面边长为2，根据图形，这个长方体的高是3，根据求出的底面边长是2．【考点】1.由三视图判断几何体；2.简单几何体的三视图．6.如图所示的几何体中，俯视图形状相同的是（）A．①④B．②④C．①②④D．②③④【答案】B.【解析】找到从上面看所得到的图形比较即可：①的俯视图是圆加中间一点；②的俯视图是一个圆；③的俯视图是一个圆环；④的俯视图是一个圆. 因此，俯视图形状相同的是②④. 故选B.【考点】简单几何体的三视图.7.如图是由相同的小正方体组成的几何体，它的俯视图为（）【答案】B【解析】根据几何体的三视图可知，主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，由图可得它的为俯视图第二个，故选B【考点】几何体的三视图．8.如图所示的几何体是由一些小立方块搭成的，则这个几何体的俯视图是（）【答案】A【解析】从几何体上面看，是左边2个，右边1个正方形．故选A．【考点】简单组合体的三视图．9.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．10.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.11.一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱【答案】D【解析】根据主视图和左视图可以确定该物体是棱柱，根据俯视图可以确定该物体的底面是三角形，满足上述条件的只有三棱柱，故选D.12.如图所示零件的左视图是（）A. B. C. D.【答案】D．【解析】：零件的左视图是两个竖叠的矩形．中间有2条横着的虚线．故选D．【考点】三视图．13.如图是由五个相同的小正方体组成的几何体，则下列说法正确的是( )A．左视图面积最大B．左视图面积和主视图面积相等C．俯视图面积最小D．俯视图面积和主视图面积相等【答案】D．【解析】观察图形可知，几何体的主视图由4个正方形组成，俯视图由4个正方形组成，左视图由3个正方形组成，所以左视图的面积最小，俯视图面积和正视图面积相等．故选D．考点: 简单组合体的三视图．14.某几何体的三视图如下图所示,则该几何体可能为（）【答案】D．【解析】试题分析:由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体,由俯视图可以得到小圆锥位于圆柱的正中间．故选D．考点:三视图判断几何体．15.如图是由几个相同的小正方体搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个【答案】A．【解析】根据给出的几何体,通过动手操作,观察可得答案为4,也可以根据画三视图的方法,发挥空间想象能力,直接想象出每个位置正方体的数目,再加上来．故选A．【考点】三视图．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是．【答案】④③①②．【解析】根据平行投影中影子的变化规律：就北半球而言,从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东,影长由长变短,再变长．可知先后顺序是④③①②．故答案是④③①②．【考点】平行投影．17.如图下面几何体的左视图是A．B．C．D．【答案】B【解析】左视图即从物体左面看到的图形，从左面看易得三个竖直排列的长方形，且上下两个长方形的长大于高，比较小，中间的长方形的高大于长，比较大。
中考数学总复习《投影与视图》专项提升练习题(附答案) 学校:___________班级：___________姓名：___________考号：___________知识点一：与投影有关的基本概念1.投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影。
2.平行投影：由平行光线形成的投影是平行投影。
3.中心投影：由同一点发出的光线形成的投影叫做中心投影。
4.正投影：投影线垂直于投影面产生的投影叫做正投影。
知识点二：与视图有关的基本概念1.视图：从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图。
视图可以看作物体在某一方向光线下的正投影。
2.主视图、俯视图、左视图（1）对一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；（2）在水平面内得到的由上向下观察物体的视图，叫做俯视图；（3）在侧面内得到的由左向右观察物体的视图，叫做左视图。
主视图与俯视图的长对正；主视图与左视图的高平齐；左视图与俯视图的宽相等。
知识点三：视图知识的应用1.通过三视图制作立体模型的实践活动，体验平面图形向立体图形转化的过程，体会三视图表示立体图形的作用，进一步感受立体图形与平面图形之间的联系。
2.由三视图判断几何体形状主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．本章内容要求学生经历实践探索，了解投影、投影面、平行投影和中心投影的概念。
通过下面知识导图加深对本章内容的了解。
《投影与视图》单元检测试卷一、选择题（每小题3分，共36分）1.下列几何体中，主视图和左视图都为矩形的是( )2.如图所示，小明从左面观察一个圆柱体和一个正方体，看到的是( )3.如果一个圆锥的主视图是正三角形，则其侧面展开图的圆心角为( )A.120°B.约156°C.180°D.约208°4.如图，是由棱长为1的正方体搭成的积木的三视图，则图中棱长为1的正方体的个数是( )A.4个B.5个C.6个D.7个5.有一个正方体，六个面上分别写有数字1、2、3、4、5、6，有三个人从不同的角度观察的结果如图所示.如果记6的对面的数字为a，2的对面的数字为b，那么a＋b的值为( )A.3B.7C.8D.116.将一个圆形纸板放在太阳光下，它在地面上所形成的影子的形状不可能是( )A.圆B.三角形C.线段D.椭圆7.身高1.8米的人在阳光下的影长是1.2米，同一时刻一根旗杆的影长是6米，则它的高度是( )A.10米B.9米C.8米D.10.8米8.如图，A、D是电线杆AB上的两个瓷壶，AC和DE分别表示太阳光线，若某一时刻线段AD在地面上的影长CE＝1m，BD在地面上的影长BE＝3m，瓷壶D到地面的距离DB＝20m，则电线杆AB的高为( )A.15mB.803m C.21m D.m9.在同一时刻的阳光下,小明的影子比小强的影子长,那么在同一路灯下( )A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明和小强的影子一样长D.无法判断谁的影子长10.这是圆桌正上方的灯泡(看作一个点)发出的光线照射桌面后，在地面上形成阴影(圆形)的示意图，已知桌面的直径为1.2米，桌面距离地面1米，若灯泡距离地面3米，则地面上阴影部分的面积为( )A.0.36π平方米B.0.81π平方米C.2π平方米D.3.24π平方米11.当太阳光线与地面成40°角时，在地面上的一棵树的影长为10m，树高h（单位：m）的范围是（）A.3＜h＜5B.5＜h＜10C.10＜h＜15D.15＜h＜2012.如图是某几何体的三视图及相关数据，则判断正确的是( )A.a＞cB.b＞cC.4a2＋b2=c2D.a2＋b2=c2二、填空题（每空3分，共30分）13.如图，四个几何体中，它们各自的三个视图(主视图、左视图和俯视图)有两个相同，而另外一个不同的几何体是 .(填写序号)14.如图是一个三棱柱，它的正投影是下图中的________(填序号).15.如图所示，是一个圆锥在某平面上的正投影，则该圆锥的侧面积是.16.如图，为了测量学校旗杆的高度，小东用长为3.2 m的竹竿做测量工具.移动竹竿使竹竿、旗杆顶端的影子恰好落在地面的同一点，此时，竹竿与这一点相距8 m，与旗杆相距22 m，则旗杆的高为________m.17.三棱柱的三视图如图所示，在△EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为________cm.18.一个由小立方块搭成的几何体,其左视图、主视图如图所示, 这个几何体最少由个小立方块搭成的 .三、解答题（7个小题，共66分）19.用7个大小相同的小正方体搭成的几何体如左图所示，请你在右边的方格中画出该几何体的三种视图(用较粗的实线进行描绘)：20.如图所示，有甲、乙两根木杆，甲木杆的影子刚好落在乙杆与地面接触点处.（1）你能画出此时太阳光线及乙杆的影子吗？（不能画，说明理由；能画，用线段表示影子）（2）在所画的图形中有相似三角形吗？为什么？（3）从图中分析高杆与低杆的影子与它们的高度之间有什么关系？与同学进行交流.21.如图是某几何体的展开图.(1) 请根据展开图画出该几何体的主视图；(2) 若中间的矩形长为20πcm，宽为20cm，上面扇形的中心角为240°，试求该几何体的表面积.22.如图是一粮仓，其顶部是一圆锥，底部是一圆柱.(1)画出粮仓的三视图；(2)若圆柱的底面圆的半径为1 m，高为2 m，求圆柱的侧面积；(3)假设粮食最多只能装到与圆柱同样高，则最多可以存放多少立方米的粮食？23.如图所示是一个几何体的三视图，一只蚂蚁要从该几何体的顶点A处，沿着几何体的表面到和A相对的顶点B处吃食物，那么它需要爬行的最短路径的长度是多少？24.如图，九年级(1)班的小明与小艳两位同学去操场测量旗杆DE 的高度，已知直立在地面上的竹竿AB 的长为3 m.某一时刻，测得竹竿AB 在阳光下的投影BC 的长为2 m.(1)请你在图中画出此时旗杆DE 在阳光下的投影，并写出画图步骤；(2)在测量竹竿AB 的影长时，同时测得旗杆DE 在阳光下的影长为6 m ，请你计算旗杆DE 的高度.25.如图，某居民小区有一朝向为正南方向的居民楼，该居民楼的一楼是高6 m 的小区超市，超市以上是居民住房.在该楼的前面15 m 处要盖一栋高20 m 的新楼，当冬季正午的阳光与水平线的夹角为32°时 (1)问：超市以上的居民住房的采光是否有影响?(2)若要使超市采光不受影响，两楼应至少相距多少米?(结果保留整数，参考数据：sin 32°≈0.53，cos 32°≈0.85，tan 32°≈58)答案1.B2.D3.C4.C.5.B6.B7.B.8.B.9.D10.B.11.B12.D.13.答案为：③④.14.答案为：②15.答案为：154π.16.答案为：12.17.答案为：618.答案为：519.解：如图所示：20.解：（1）乙杆的影子如图中BC.（2）图中存在相似三角形，即△ABC∽△DCE.因为两条太阳光线AB∥DC，两杆AC∥DE.（3）在同一时刻杆越高，它的影子就越长，反之则短，即影长与杆高成正比.21.解：(1)主视图如图(2)表面积为S 扇形＋S 矩形＋S 圆. ∵S 扇形=12lR ，而20π=n πR180∴R=20×180240=15(cm). S 扇形=12lR=12×20π×15=150π(cm 2).S 矩形=长×宽=20π×20=400π(cm 2)，S 圆=π(20π2π)2=100π(cm 2).S 表=150π＋400π＋100π=650π(cm 2). 22.解：(1)粮仓的三视图如图所示： (2)S 圆柱侧=2π·1×2=4π m 2(3)V=π×12×2=2π(m 3)，即最多可存放2π m 3的粮食 23.解：该几何体为如图所示的长方体.由图知，蚂蚁有三种方式从点A 爬向点B且通过展开该几何体可得到蚂蚁爬行的三种路径长度分别为 l 1=32＋4＋62=109(cm)； l 2=42＋3＋62=97(cm)； l 3=62＋3＋42=85(cm).通过比较，得最短路径长度是85 cm.24.解：(1)如图，线段EF 就是此时旗杆DE 在阳光下的投影.作法：连接AC ，过点D 作DF ∥AC ，交直线BE 于点F ，则线段EF 即为所求.(第22题) (2)∵AC ∥DF ∴∠ACB ＝∠DFE.又∠ABC ＝∠DEF ＝90°∴△ABC ∽△DEF.∴AB DE ＝BCEF.∵AB＝3 m，BC＝2 m，EF＝6 m∴3DE ＝2 6.∴DE＝9 m.∴旗杆DE的高度为9 m.25.解：(1)如图，设CE＝x m，则AF＝(20-x)m.∵tan 32°＝AF：EF，即20-x＝15·tan 32°∴x≈11.∵11>6∴超市以上的居民住房的采光有影响.(2)当tan 32°＝AB：BC时，BC≈20×1.6＝32(m) ∴若要使超市采光不受影响，两楼应至少相距32 m.。

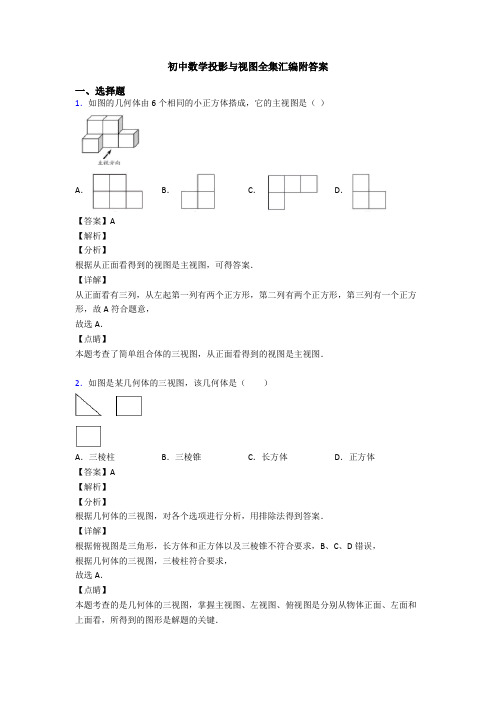

初中数学投影与视图全集汇编附答案一、选择题1．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】A【解析】【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．2．如图是某几何体的三视图，该几何体是（）A．三棱柱B．三棱锥C．长方体D．正方体【答案】A【解析】【分析】根据几何体的三视图，对各个选项进行分析，用排除法得到答案．【详解】根据俯视图是三角形，长方体和正方体以及三棱锥不符合要求，B、C、D错误，根据几何体的三视图，三棱柱符合要求，故选A．【点睛】本题考查的是几何体的三视图，掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题的关键．3．六个大小相同的正方体搭成的几何体如图所示，其俯视图是（ ）A ．B ．C ．D ．【答案】B【解析】分析：俯视图有3列，从左到右正方形个数分别是2，1，2，并且第一行有三个正方形． 详解：俯视图从左到右分别是2，1，2个正方形，并且第一行有三个正方形．故选B ．点睛：本题考查了简单组合体的三视图，培养学生的思考能力和对几何体三种视图的空间想象能力．4．如图是某几何体的三视图及相关数据，则该几何体的表面积是（ ）A ．(822π+B ．11πC ．(922π+D ．12π【答案】D【解析】【分析】 先根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=圆柱的底面直径=2，圆锥的母线长为3，圆柱的高=4，然后根据圆锥的侧面积等于它展开后的扇形的面积，即S =12LR ，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；圆柱侧面积等于展开后矩形的面积，矩形的长为圆柱的高，宽为底面圆的周长；而该几何体的表面积=圆锥的侧面积+圆柱的侧面积+圆柱的底面积．【详解】根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=2，圆锥的母线长为3，∴圆锥的侧面积=12•2π•1•3=3π，圆柱的侧面积=2π•1•4=8π，圆柱的底面积=π•12=π，∴该几何体的表面积=3π+8π+π=12π．故选D．【点睛】本题考查了圆锥的侧面积的计算方法：圆锥的侧面积等于它展开后的扇形的面积，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；也考查了看三视图和求圆柱的侧面积的能力．5．如图是空心圆柱，则空心圆柱在正面的视图，正确的是（）A．B．C．D．【答案】C【解析】【分析】找出从几何体的正面看所得到的视图即可．【详解】解：从几何体的正面看可得：．故选：C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握三视图所看的位置．6．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c2【答案】D【解析】【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．7．如图是3个相同的小正方体组合而成的几何体，它的俯视图是（）A．B．C．D．【答案】C【解析】试题分析：如图中几何体的俯视图是．故选C．考点：简单组合体的三视图．8．如图所示的几何体，上下部分均为圆柱体，其左视图是（）A．B．C．D．【答案】C【解析】试题分析：∵该几何体上下部分均为圆柱体，∴其左视图为矩形，故选C．考点：简单组合体的三视图．9．如果一个空间几何体的主视图和左视图都是边长为4的正三角形，俯视图是圆且中间有一点，那么这个几何体的表面积是（）A．8πB．12πC．43πD．8【答案】B【解析】【分析】【详解】解：由图片中的三视图可以看出这个几何体应该是圆锥，且其底面圆半径为1，母线长为2，因此它的表面积=π×2×4+π×22=12π．故选B．考点：1.由三视图判断几何体；2.圆锥的计算.10．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．【答案】D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．11．下面的几何体中，主视图为圆的是（）A．B．C．D．【答案】C【解析】试题解析：A、的主视图是矩形，故A不符合题意；B、的主视图是正方形，故B不符合题意；C、的主视图是圆，故C符合题意；D、的主视图是三角形，故D不符合题意；故选C．考点：简单几何体的三视图．12．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B．考点：由三视图判断几何体；简单组合体的三视图．13．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.14．如图是某几何体的三视图，则该几何体的全面积等于()A．112 B．136 C．124 D．84【答案】B【解析】试题解析：该几何体是三棱柱.如图：由勾股定理22543-=，326⨯=，全面积为：164257267247042136.2⨯⨯⨯+⨯⨯+⨯=++=故该几何体的全面积等于136．故选B.15．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）．A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是4【答案】A【解析】【分析】根据三视图的绘制，首先画出三视图再计算其面积.【详解】解：A．主视图的面积为4，此选项正确；B．左视图的面积为3，此选项错误；C．俯视图的面积为4，此选项错误；D．由以上选项知此选项错误；故选A．【点睛】本题主要考查三视图的画法，关键在于正面方向.16．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】【分析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】如图所示的几何体,从左面看到的形状图是。

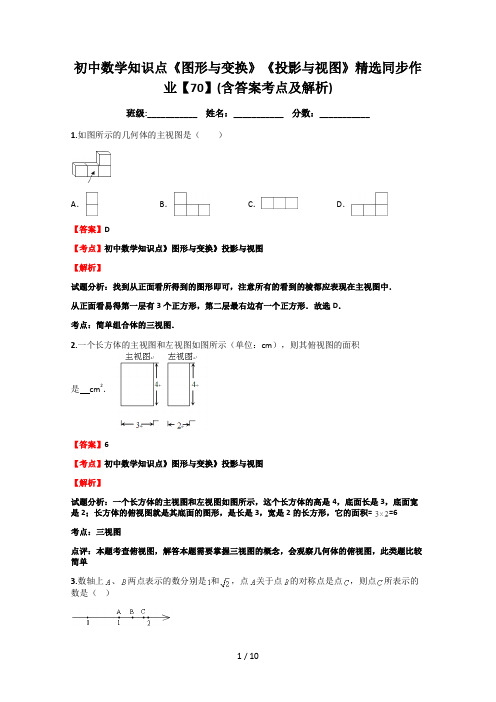

初中数学知识点《图形与变换》《投影与视图》精选同步作业【70】(含答案考点及解析)班级:___________ 姓名：___________ 分数：___________1.如图所示的几何体的主视图是（）A．B．C．D．【答案】D【考点】初中数学知识点》图形与变换》投影与视图【解析】试题分析：找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．从正面看易得第一层有3个正方形，第二层最右边有一个正方形．故选D．考点：简单组合体的三视图．2.一个长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是 cm2．【答案】6【考点】初中数学知识点》图形与变换》投影与视图【解析】试题分析：一个长方体的主视图和左视图如图所示，这个长方体的高是4，底面长是3，底面宽是2；长方体的俯视图就是其底面的图形，是长是3，宽是2的长方形，它的面积= =6考点：三视图点评：本题考查俯视图，解答本题需要掌握三视图的概念，会观察几何体的俯视图，此类题比较简单3.数轴上、两点表示的数分别是和，点关于点的对称点是点，则点所表示的数是（）A．B．C．D．【答案】D【考点】初中数学知识点》图形与变换》图形的对称、平移与旋转【解析】试题分析：设点所表示的数是x，根据轴对称图形的性质可得，再根据数轴上两点间的距离公式即可得到关于x的方程，从而求得结果.设点所表示的数是x，由题意得所以，解得故选D.考点：轴对称图形的性质，数轴上两点间的距离公式点评：轴对称图形的性质是初中数学的重点，在中考中比较常见，一般难度不大，需熟练掌握.4.如图,斜靠在墙上的梯子AB,梯脚B距墙面1．6米,梯上一点D距墙面1．4米,BD长0．55米,则梯子AB的长为( )米A．3．85;B． 4．00;C．4．4;D．4．50．【答案】C【考点】初中数学知识点》图形与变换》图形的相似【解析】因为梯子每一条踏板均和地面平行，所以构成一组相似三角形，即△ABC∽△ADE，则设梯子长为米，则解得，=4.40．故选C．5.在一个仓库里堆积着正方体的货箱若干，要搬运这些箱子很困难,可是仓库管理员要落实一下箱子的数量,于是就想出一个办法:将这堆货箱的三视图画了出来,如图.请你根据三视图帮他清点出箱子的个数是【】A．6B．7C．8D．9【答案】B【考点】初中数学知识点》图形与变换》投影与视图【解析】考点：由三视图判断几何体。
初三数学投影与视图试题1.由5个相同的立方体搭成的几何体如图，则它的主视图是（）A．B．C．D．【答案】B．【解析】找到从正面看所得到的图形即可，从正面看第一层是三个正方形，第二层是左边一个正方形，故选B．【考点】简单组合体的三视图．2.如图的几何体是由4个完全相同的正方体组成的，这个几何体的左视图是（）A B C D【答案】C．【解析】由几何体可知左视图由两列组成，从左至右小正方形的个数分别为2个、1个，故选C．【考点】三视图．3.如图是由5个大小相同的正方体组成的几何体，它的俯视图为（）A．B．C．D．【答案】A．【解析】此几何体的俯视图有2列，从左往右小正方形的个数分别是2，2.故选A．考点: 简单组合体的三视图．4.下列四个几何体中，俯视图为四边形的是（）．【答案】Ｄ．【解析】A、五棱柱的俯视图是五边形，故此选项错误；B、三棱锥的俯视图是，故此选项错误；C、球的俯视图是圆，故此选项错误；D、正方体俯视图是正方形，故此选项正确；故选：D．【考点】简单几何体的三视图．5.如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是A．①②B．②③C．②④D．③④【答案】B【解析】正方体主视图、左视图、俯视图都是正方形；圆柱主视图和左视图是长方形，俯视图是圆；圆锥主视图和左视图是三角形、俯视图是带圆心的圆；球主视图、左视图、俯视图都是圆，故选：B．【考点】简单几何体的三视图．6.下列几何体中,俯视图为四边形的是（）【答案】D．【解析】A、五棱柱的俯视图是五边形，故此选项错误；B、三棱锥的俯视图是，故此选项错误；C、球的俯视图是圆，故此选项错误；D、正方体俯视图是正方形，故此选项正确．故选D．【考点】三视图．7.一个几何体是由一些大小相同的小正方体摆成的，其主视图与左视图如右图所示，则组成这个几何体的小正方体最少有个.【答案】5.【解析】综合左视图和主视图，这个几何体的底层最少有2+1=3个小正方体，第二层最少有2个小正方体，因此组成这个几何体的小正方体最少有3+2=5个．故答案为：5．考点: 三视图.8.如图，由三个小立方体搭成的几何体的俯视图是【】A．B．C．D．【答案】A。

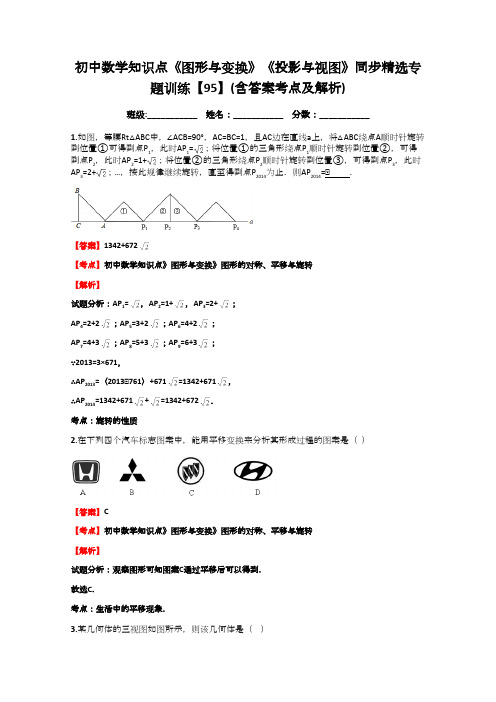

初中数学知识点《图形与变换》《投影与视图》同步精选专题训练【95】(含答案考点及解析)班级:___________ 姓名：___________ 分数：___________1.如图，等腰Rt △ABC 中，∠ACB=90°，AC=BC=1，且AC 边在直线a 上，将△ABC 绕点A 顺时针旋转到位置①可得到点P 1，此时AP 1=；将位置①的三角形绕点P 1顺时针旋转到位置②，可得到点P2，此时AP 2=1+；将位置②的三角形绕点P 2顺时针旋转到位置③，可得到点P 3，此时AP3=2+；…，按此规律继续旋转，直至得到点P 2014为止．则AP 2014= ．【答案】1342+672【考点】初中数学知识点》图形与变换》图形的对称、平移与旋转【解析】试题分析：AP 1=，AP 2=1+，AP 3=2+；AP4=2+2；AP 5=3+2；AP 6=4+2；AP7=4+3；AP 8=5+3；AP 9=6+3；∵2013=3×671，∴AP2013=（2013﹣761）+671=1342+671，∴AP2014=1342+671+=1342+672．考点：旋转的性质2.在下列四个汽车标志图案中，能用平移变换来分析其形成过程的图案是（ ）【答案】C【考点】初中数学知识点》图形与变换》图形的对称、平移与旋转【解析】试题分析：观察图形可知图案C 通过平移后可以得到．故选C ．考点：生活中的平移现象．3.某几何体的三视图如图所示，则该几何体是（ ）A．长方体B．圆锥C．圆柱D．球【答案】C【考点】初中数学知识点》图形与变换》投影与视图【解析】A．长方体的三视图都是长方形，A错； B．圆锥的主视图是等腰三角形，B错；D．球的三视图都是圆，故选C4.在线段、射线、角、直角三角形、等腰三角形中，是轴对称图形的有_____个；【答案】3【考点】初中数学知识点》图形与变换》图形的对称、平移与旋转【解析】解：轴对称图形有线段、角、等腰三角形共3个。
九年级数学专题复习之《投影与视图》中考试题精选一．选择题（共10小题）1．如图，是某几何体的三视图，则该几何体是（）A．长方体B．正方体C．三棱柱D．圆柱2．如图是由5个同样大小的小正方体摆成的几何体，现将第6个小正方体摆放在①、②、③哪个正方体前面，新几何体的主视图不发生变化（）A．放在①前面主视图不改变B．放在②前面主视图不改变C．放在③前面主视图不改变D．放在①、②、③前面主视图都不改变3．由4个相同的正方体搭成的几何体如图所示，它的主视图是（）A．B．C．D．4．下面的几何体中，主视图为三角形的是（）A．B．C．D．5．如图是由6个小正方体搭成的几何体，该几何体的俯视图是（）A．B．C．D．6．如图，是由两个相同的小正方体和一个圆锥体组成的立体图形，其左视图是（）A．B．C．D．7．如图所示的立体图形的主视图是（）A．B．C．D．8．如图几何体的左视图是（）A．B．C．D．9．如图所示的几何体的主视图是（）A．B．C．D．10．如图是几个小立方块所搭的几何体俯视图，小正方形中的数字表示该位置上小立方块的个数，则这个几何体的主视图是（）A．B．C．D．二．填空题（共10小题）11．在如图所示的几何体中，主视图是三角形的是．（填序号）12．如图是由五个棱长均为1的正方体搭成的几何体，则它的左视图的面积为．13．将7个棱长为1的小立方体摆成如图所示几何体，该几何体的俯视图的面积为．14．如图，圆锥的母线长为10，侧面展开图的面积为60π，则圆锥主视图的面积为．15．如图是某几何体的三视图，该几何体是．16．在学校开展的手工制作比赛中，小明用纸板制作了一个圆锥模型，它的三视图如图所示，根据图中数据求出这个模型的侧面积为．17．如图是一个无底帐篷的三视图，该帐篷的表面积是（结果保留π）．18．小明用彩纸给爸爸做一顶生日帽，其左视图和俯视图如图所示，其中AB＝24cm，AC ＝36cm，则至少需用彩纸cm2（接口处重叠面积不计）．19．一个几何体的三视图如图所示，其中从上面看的视图是一个等边三角形，则这个几何体的表面积为．20．一个几何体的三视图如图所示，则该几何体的表面积为．三．解答题（共10小题）21．如图（1）是一种包装盒的表面展开图，将它围起来可得到一个几何体的模型．（1）图（2）是根据a，h的取值画出的几何体的主视图和俯视图，请在网格中画出该几何体的左视图．（2）已知h＝4．求a的值和该几何体的表面积．22．用5个相同的正方体搭成如图所示的几何体．（1）分别画出从正面、左面、上面看到的几何体的形状图．（2）在这个几何体中，再添加一个相同的正方体组成一个新几何体，使从正面，左面看这个新几何体时，看到的形状图与原来相同，且从上面看到的形状图与原来不同．请画出从上面看到的这个新几何体的形状图．23．小明周末到公园里散步，当他沿着一段平坦的直线跑道行走时，前方出现一棵树AC和一座景观塔BD（如图），假设小明行走到M处时正好透过树顶C看到景观塔的第5层顶端E处，此时他的视角为30°，已知树高AC＝10米，景观塔BD共6层（塔顶高度和小明的身高忽略不计），每层5米．请问，小明再向前走多少米刚好看不到景观塔BD？（结果保留根号）24．某工厂要加工一批上下底密封纸盒，设计者给出了密封纸盒的三视图，如图1．（1）由三视图可知，密封纸盒的形状是；（2）根据该几何体的三视图，在图2中补全它的表面展开图；（3）请你根据图1中数据，计算这个密封纸盒的表面积．（结果保留根号）25．如图，小明家窗外有一堵围墙AB，由于围墙的遮挡，清晨太阳光恰好从窗户的最高点C射进房间的地板F处，中午太阳光恰好能从窗户的最低点D射进房间的地板E处，小明测得窗子距地面的高度OD＝0.8m，窗高CD＝1.2m，并测得OE＝0.8m，OF＝3m，求围墙AB的高度．26．如图是一个几何体的三视图．（1）写出这个几何体的名称；（2）根据所示数据计算这个几何体的表面积．27．一个等腰Rt△ABC如图所示，将它绕直线AC旋转一周，形成一个几何体．（1）写出这个几何体的名称，并画出这个几何体的三视图；（2）依据图中的测量数据，计算这个几何体的表面积．（结果保留π）28．如图是一个几何体的三视图[图中尺寸单位：cm）．（1）由三视图可知，该几何体的形状是；（2）请你根据图中所示数据，计算出该几何体的表面积．29．双十一购物狂欢节，天猫“某玩具旗舰店”对乐高积木系列玩具将推出买一送一活动．根据积木数量的不同，厂家会订制不同型号的外包装盒．所有外包装盒均为双层上盖的长方体纸箱（上盖纸板面积刚好等于底面面积的2倍，如图1）．长方体纸箱的长为a厘米，宽为b厘米，高为c厘米．（1）请用含有a，b，c的代数式表示制作长方体纸箱需要平方厘米纸板；（2）如图2为若干包装好的同一型号玩具堆成几何体的三视图，则组成这个几何体的玩具个数最少为个；（3）由于旗舰店在双十一期间推出买一送一的活动，现要将两个同一型号的乐高积木包装在同一个大长方体的外包装盒内（如图1），已知单个乐高积木的长方体纸盒长和高相等，且宽小于长．如图3所示，现有甲，乙两种摆放方式，请分别计算甲，乙两种摆放方式所需外包装盒的纸板面积（包装盒上盖朝上），并比较哪一种方式所需纸板面积更少，说明理由．30．如图，校园内有一棵与地面垂直的树，数学兴趣小组两次测量它在地面上的影子，第一次是阳光与地面成60°角时，第二次是阳光与地面成30°角时，两次测量的影长相差8米，求树高AB多少米．（结果保留根号）。
班级小组姓名成绩（满分120）一、投影（一）中心投影（共4小题，每题3分，题组共计12分）例1.某时刻两根木棒在同一平面内的影子如下图所示，此时，第三根木棒的影子表示正确的是（）例1.变式1.如图,位似图形由三角尺与其灯光照射下的中心投影组成，相似比为2∶5，且三角尺的一边长为8cm，则投影三角形的对应边长为()A.8cmB.20cmC.3.2cmD.10cm例1.变式2.在平面直角坐标系内，一点光源位于A(0，4)处，线段CD⊥x轴，D为垂足，C点坐标为(3，1)，则CD在x轴上的影子长为,点C的影子坐标为.例1.变式3.现有直径为1m的圆桌面，桌脚高 1.2m(不计桌面厚度).如图所示，在桌面正上方π≈，精确到2.5m处有一盏灯.你能测算出晚上开灯后圆桌面在地面上的影子的面积吗？(取 3.14m)0.12（二）平行投影的概念（共4小题，每题3分，题组共计12分）例2.平行投影是由光线形成的，太阳光线可以看成.例2.变式1.平行投影中的光线是()A.平行的B.聚成一点的C.不平行的D.向四面八方发散的例2.变式2.为了使窗前的大树不挡住太阳光，则树离房屋的距离最好是()A.距离不限B.树高的一半C.树高D.树影长的最大值例2.变式3.在太阳光下，转动一个正方体，观察正方体在地上投下的影子，那么这个影子最多可能是()A.四边形B.五边形C.六边形D.七边形（三）平行投影的特征（共4小题，每题3分，题组共计12分）例3.下列四幅图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是()例3.变式1.在同一时刻，两根长度不等的杆子置于阳光之下，但它们的影长相等，那么这根杆子的相对位置是()A.两根都垂直于地面B.两根平行斜插在地上C.两根竿子不平行D.一根倒在地上例3.变式2.如图是木杆、底边上有高的等腰三角形、正方形在同一时刻的影子，其中相似三角形有.(写出两组即可)例3.变式3.下图是我国北方某地一物体在阳光下，上午、中午、下午不同时刻产生的影子.(1)观察到以上各图片的人是站在物体的南侧还是北侧？(2)分别说出三张图片对应的时间是上午、中午，还是下午？(3)为防止阳光照射，你在上、中、下午应分别站在A，B，C哪个区域？（四）平行投影的规律解决实际问题（共4小题，每题3分，题组共计12分）例4.“玫瑰花园”小区有两栋坐北向南的8层楼房，两栋楼房在南北方向线上，且它们之间的距离是5米，平均每层 3.5米.当太阳光线与地面成60°角时，问住在北边一栋7楼的张老师，此时能否在他自家的阳台上晒太阳？例4.变式1.如下图所示，有两根木杆，甲杆长80cm，乙杆长60cm.某一时刻，甲、乙两杆均垂直于地面，甲杆的影长40cm，乙杆在墙面上的影长是10cm，问乙杆的底端D离墙脚的距离是多少？例4.变式2.如图所示，阳光通过窗口照到室内，在地上留下2.7m宽的亮区，已知亮区一边到窗下的墙角的距离为CE=8.7m，窗口高AB=1.8m，那么窗口底边离地面的高BC是多少？例4.变式3.某学习小组学习了利用物体的影子测量物体高之后，发现了一建筑物AB被一个灯塔上的两个位置不同的灯光照射的影子BC和BD(如图所示)，这个学习小组测得两个影长的差DC=10米，并且测得光线AD与地面所成角为30°，光线AC与地面所成的角为45°，求建筑物AB的高.（五）投影综合问题（共4小题，每题3分，题组共计12分）例5.如下图，身高为1.6m的某学生想测量一棵大树的高度，她沿着树影BA由B向A走去，当走到C点时，她的影子顶端正好与树的影子顶端重合，测得BC=3.2m，CA=0.8m，则树的高度为()A.4.8cmB.6.4cmC.8cmD.10cm例5.变式1.小芳和爸爸在一起散步.爸爸的身高为 1.8米,他在地面上的影长为 2.1米，若小芳比爸爸矮0.3米,则她的影长为.例5.变式2.如下图，一根直立于水平地面上的木杆AB在灯光下形成影子，当木杆绕A按逆时针方向旋转直至到达地面时，影子的长度发生变化.设AB垂直于地面时的影长为AC(假定AC＞AB)，影长的最大值为m，最小值为n，那么下列结论：①m＞AC；②m＝AC；③n＝AB；④影子的长度先增大后减小.其中，正确的结论的序号是.例5.变式3.如下图，为了测量校园内一棵不可攀的树的高度，数学应用实践小组做了如下的探索：实践：根据《自然科学》中的反射定律，利用一面镜子和一根皮尺，设计如示意图的测量方案：把镜子放在离树(AB)9米的点E处，然后沿着直线BE后退到点D，这时恰好在镜子里看到树梢顶点A，再用皮尺量得DE=2.7米，观察者目高CD=1.8米，则树(AB)的高度为.三、视图（一）较简单几何体的三视图（共4小题，每题3分，题组共计12分）例6.下列四个几何体中，主视图、左视图与俯视图是全等图形的几何体是()A.球B.圆柱C.三棱柱D.圆锥例6.变式1.如图所示的圆锥的主视图的形状是,左视图的形状是,俯视图的形状是.例6.变式2.如图所示的正四面体的主视图的形状是等腰三角形及底边上的高，那么它的俯视图的形状是.例6.变式3.如下图所示的Rt△ABC绕直角边AB旋转一周，所得几何体的主视图为()（二）较复杂几何体的三视图（共4小题，每题3分，题组共计12分）例7.下图是由五个相同的小正方体搭成的几何体，其左视图是()例7.变式1.下图所示的物体的俯视图是()例7.变式2.下图所示的物体由两个紧靠在一起的圆柱组成，它的主视图是()例7.变式3.下图是某物体的直观图，它的俯视图是()（三）较复杂几何体的三视图二（共4小题，每题3分，题组共计12分）例8.下图是一个几何体的三视图，则这个几何体是()A.圆锥B.圆柱C.长方体D.球例8.变式1.右图是小明用八块小正方体搭的积木,该几何体的俯视图是()例8.变式2.一个圆柱和一个正方体按如图所示放置，则其俯视图为()例8.变式3.5个棱长为1的正方体组成如图所示的几何体.该几何体的体积是,表面积是;（三）综合运用三视图知识解决复杂的视图问题（共4小题，每题3分，题组共计12分）例9.一个几何体是由一些大小相同的小正方体摆成的，其主视图与左视图如下图所示，则组成这个几何体的小正方体最少有个.例9.变式1.如图是一个几何体的三视图(图中尺寸单位：cm)，根据图中所示数据计算这个几何体的表面积为cm².例9.变式2.分别画出如下图所示的两物体的三视图.例9.变式3.如下图是一个立体图形的三视图，请出这个立体图形的名称，并计算这个立体图形的体积.(结果保留π)（四）综合运用三视图知识解决复杂的视图问题二（共4小题，每题3分，题组共计12分）例10.一个长方体的三视图如下图所示，若其俯视图为正方形，则这个长方体的表面积为()A.66B.48C.48236+ D.57例10.变式1.将一个棱长为1的正方体水平放于桌面(始终保持正方体的一个面落在桌面上)，则该正方体正视图面积的最大值为()A.2B.21C.2D.1例10.变式2.将图①围成正方体（图②），则图①中的标志所在的正方形是正方体中的()A.面CDHEB.面BCEFC.面ABFGD.面ADHG例10.变式3.由一些大小相同的小正方体组成的几何体的俯视图如右图所示，其中正方形中的数字表示在该位置上的小正方体的个数，那么，这个几何体的左视图是()。
中考数学复习视图与投影一、选择题1．正方形的正投影不可能是( D )A．线段B．矩形C．正方形D．梯形2．如图由7个小正方体组合而成的几何体，它的主视图是( A )3．从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件，则这个零件的表面积是( C )A．20B．22C．24D．264．将图①围成图②的正方体，则图①中的红心“”标志所在的正方形是正方体中的( A )A．面CDHE B．面BCEFC．面ABFG D．面ADHG5．如图，按照三视图确定该几何体的全面积是(图中尺寸单位：cm)( B )A．40πcm2B．65π cm2C．80π cm2D．105π cm2【解析】由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为8 cm，底面半径为10÷2＝5(cm)，故表面积＝πrl＋πr2＝π×5×8＋π×52＝65π(cm2)．故选B.6．如图是几何体的俯视图，小正方形内所表示数字为该位置小正方体的个数，则该几何体的主视图是( B )二、填空题7．某几何体的主视图和左视图如图所示，则该几何体可能是__圆柱体__．8．当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小__相同__．(填“相同”“不一定相同”或“不相同”)9．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是__5__个．【解析】综合三视图，可得出，这个几何体的底层应该有4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为4＋1＝5(个)．10．一个侧面积为162πcm2的圆锥，其主视图为等腰直角三角形，则这个圆锥的高为__4__ cm.【解析】设底面半径为r，母线为l，∵主视图为等腰直角三角形，∴l＝2r，∴侧面积S ＝πrl＝2πr2＝162π，解得r＝4，l＝42，∴圆锥的高h＝4 cm.侧三、解答题11．如图，小明在A时测得某树的影长为2m，B时又测得该树的影长为8 m，若两次日照的光线互相垂直，求树的高度．解：4 m12．如图是一张铁皮．(单位：m)(1)计算该铁皮的表面积；(2)此铁皮能否做成长方体的盒子？若能，画出它的几何图形，并求出它的体积；若不能，说明理由．解：(1)22 m2(2)能够，图略，6 m313．根据三视图求几何体的表面积，并画出物体的展开图．解：由三视图可知，该几何体由上部分是底面直径为10，高为5的圆锥和下部分是底面直径为10，高为20的圆柱组成，物体的展开图如图．圆锥、圆柱底面半径为r ＝5，由勾股定理得圆锥母线长R ＝52，S 圆锥表面积＝12lR ＝12×10π×52＝252π，∴S 表面积＝π×52＋10π×20＋252π＝225π＋252π＝(225＋252)π14．如图是一个几何体的三视图．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体上的点B 出发，沿表面爬到AC 的中点D ，请求出这个路线的最短路程．解：(1)圆锥(2)S 表＝S 底＋S 侧＝π(42)2＋π×2×6＝16π(cm 2) (3)3 3 cm15．某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如图)，请你按照三视图确定制作每个密封罐所需钢板的面积．解：由三视图可知，密封罐的形状是正六棱柱(如图①)，密封罐的高为50，底面正六边形的直径为100，边长为50，图②是它的展开图．由展开图可知，制作一个密封罐所需钢板的面积为6×50×50＋2×6×12×50×50sin60°＝75003＋15000。
