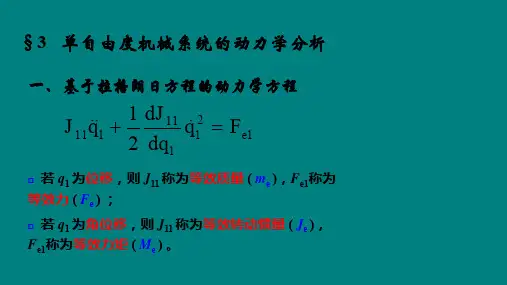

§3 单自由度机械系统的动力学分析1e 21111111d d 21F qq J q J =+ 一、基于拉格朗日方程的动力学方程☐若 q 1 为位移，则 J 11 称为等效质量 ( m e )，F e1称为等效力 ( F e ) ；☐若 q 1 为角位移，则 J 11 称为等效转动惯量 ( J e )，F e1称为等效力矩 ( M e ) 。
∑∑==⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫⎝⎛+⎪⎪⎭⎫⎝⎛=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎪⎪⎭⎫⎝⎛+⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫⎝⎛=n j j S S j n j jS S S jq J q v m q J q y q x m J j j j j j 12121121212111d d d d d d ωϕ∑∑∑∑====±+=±+⎪⎪⎭⎫ ⎝⎛+=l j m k k kj j j lj m k kk j jy j jx q M q v F q M q y F q x F F 1111111111e cos ωθω单自由度机械系统的动力学分析“±” 取决于 M k 与的方向是否相同，相同为“＋”， 相反则为“－” 。
k ω1. 等效动力学模型二、基于等效动力学模型的动力学方程单自由度机械系统的动力学分析☐单自由度机械系统仅有一个广义坐标，无论其组成如何复杂，均可将其简化为一个等效构件。
等效构件的角位移(位移)即为系统的广义坐标。
☐等效构件的等效质量(等效转动惯量)所具有的动能，应等于机械系统的总动能；等效构件上的等效力(等效力矩)所产生的功率，应等于机械系统的所有外力与外力矩所产生的总功率。
单自由度机械系统的动力学分析定轴转动构件 直线移动构件求出位移 S 或角位移的变化规律，即可获得系统中各构件的真实运动。
等效转动惯量等效质量等效力等效力矩☐等效量不仅与各运动构件的质量、转动惯量及作用于系统的外力、外力矩有关，而且与各运动构件与等效构件的速比有关，但与机械系统的真实运动无关；☐等效力（等效力矩）只是一个假想的力（力矩），并非作用于系统的所有外力的合力（外力矩的合力矩）；等效质量（等效转动惯量）也只是一个假想的质量（或转动惯量），它并不是系统中各构件的质量（或转动惯量）的总和。
