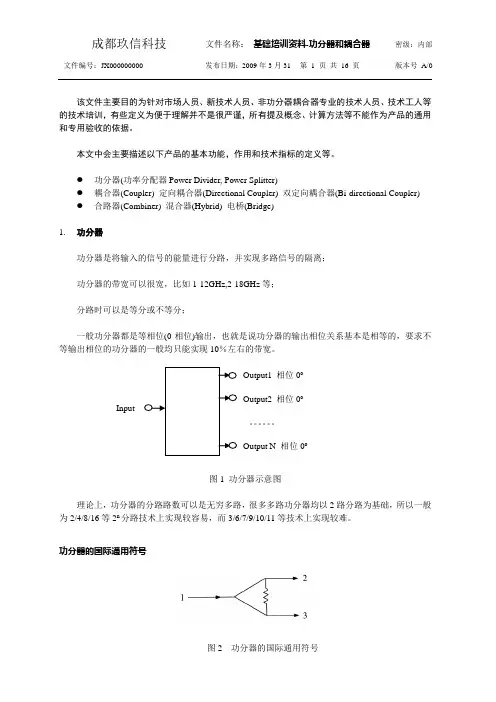

该文件主要目的为针对市场人员、新技术人员、非功分器耦合器专业的技术人员、技术工人等的技术培训,有些定义为便于理解并不是很严谨,所有提及概念、计算方法等不能作为产品的通用和专用验收的依据。
本文中会主要描述以下产品的基本功能,作用和技术指标的定义等。
● 功分器(功率分配器Power Divider, Power Splitter)● 耦合器(Coupler) 定向耦合器(Directional Coupler) 双定向耦合器(Bi-directional Coupler) ●合路器(Combiner) 混合器(Hybrid) 电桥(Bridge)1. 功分器功分器是将输入的信号的能量进行分路,并实现多路信号的隔离;功分器的带宽可以很宽,比如1-12GHz,2-18GHz 等;分路时可以是等分或不等分;一般功分器都是等相位(0相位)输出,也就是说功分器的输出相位关系基本是相等的,要求不等输出相位的功分器的一般均只能实现10%左右的带宽。
图1 功分器示意图理论上,功分器的分路路数可以是无穷多路,很多多路功分器均以2路分路为基础,所以一般为2/4/8/16等2n 分路技术上实现较容易,而3/6/7/9/10/11等技术上实现较难。
功分器的国际通用符号图2 功分器的国际通用符号InputOutput1 相位0o。
Output2 相位0o Output N 相位0o本文为理解方便,采用了和实物一致端口画法。
图3 1分8的功分器的实际结构(1分8功分器设计上是由7个 1分2功分器组成,这7个功分器分为3个层次)功分器的技术指标插入损耗(Insert Loss)图4 功分器的插入损耗● 插入损耗为功分器在系统中的实际能量衰减;●功分器的插入损耗包含两个部分:功分器的分路损耗和功分器本身对能量的衰减(损耗);● 功分器分路损耗随功分路数不同而不同,见表1。
OutputOutput●插入损耗可以直接从网络分析仪上测得。
功分器、耦合器、电桥原理与分析本文主要介绍通信链路上的部分无源器件,介绍器件的外观、作用、种类、主要技术指标定义和范围等。
1功分器1)功分器的作用:是将功率信号平均地分成几份,给不同的覆盖区使用。
2)种类:功分器一般有二功分、三功分和四功分3种。
功分器从结构上分一般分为:微带和腔体2种。
腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成,从而实现阻抗的变换,二微带的则是几条微带线和几个电阻组成,从而实现阻抗变换.主要指标:包括分配损耗、插入损耗、隔离度、输入输出驻波比、功率容限、频率范围和带内平坦度。
以下对各项指标进行说明:l 分配损耗:指的是信号功率经过理想功率分配后和原输入信号相比所减小的量。
此值是理论值,比如二功分3dB,三功分是4.8dB,四功分是6dB。
(因功分器输出端阻抗不同,应使用端口阻抗匹配的网络分析仪能够测得与理论值接近的分配损耗)耦合器和三功分器图示分配损耗的理论计算方法:如上图所示。
比如有一个30dBm的信号,转换成毫瓦是1000毫瓦,将此信号通过理想3功分器分成3份的话,每份功率=1000÷3=333.33毫瓦,将333.33毫瓦转换成dBm=10lg333.33=25.2dBm, 那么理想分配损耗=输入信号-输出功率=30-25.2=4.8dB,同样可以算出2功分是3dB,4功分是6dBl 插入损耗:指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值,(也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量)。
插入损耗的取值范围一般腔体是:0.1dB以下;微带的则根据二、三、四功分器不同而不同约为:0.4~0.2dB、0.5~0.3dB、0.7~0.4dB。
插损的计算方法:通过网络分析仪可以测出输入端A到输出端B、C、D的损耗,假设3功分是5.3dB,那么,插损=实际损耗-理论分配损耗=5.3dB-4.8dB=0.5dB.微带功分器的插损略大于腔体功分器,一般为0.5dB左右,腔体的一般为0.1dB左右。
功分器、耦合器、电桥原理与分析2010-05-21 13:00本文主要介绍通信链路上的部分无源器件,介绍器件的外观、作用、种类、主要技术指标定义和范围等。
1功分器1)功分器的作用:是将功率信号平均地分成几份,给不同的覆盖区使用。
2)种类:功分器一般有二功分、三功分和四功分3种。
功分器从结构上分一般分为:微带和腔体2种。
腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成,从而实现阻抗的变换,二微带的则是几条微带线和几个电阻组成,从而实现阻抗变换•主要指标:包括分配损耗、插入损耗、隔离度、输入输出驻波比、功率容限、频率范围和带内平坦度。
以下对各项指标进行说明:l分配损耗:指的是信号功率经过理想功率分配后和原输入信号相比所减小的量。
此值是理论值,比如二功分3dB,三功分是4.8dB,四功分是6dB。
(因功分器输出端阻抗不同,应使用端口阻抗匹配的网络分析仪能够测a得与理论值接近的分配损耗)____________________耦合器和三功分器图示分配损耗的理论计算方法:如上图所示。
比如有一个30dBm勺信号,转换成毫瓦是1000毫瓦,将此信号通过理想3功分器分成3份的话,每份功率=1000十3= 333.33毫瓦,将333.33毫瓦转换成dBm=10lg333.33=25.2dBm,那么理想分配损耗二输入信号—输出功率= 30-25.2=4.8dB,同样可以算出2功分是3dB, 4功分是6dBl插入损耗:指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值,(也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量)。
插入损耗的取值范围一般腔体是:0.1dB 以下;微带的则根据二、三、四功分器不同而不同约为:0.4~0.2dB 、0.5~0.3dB 、0.7~0.4dB 。
插损的计算方法:通过网络分析仪可以测出输入端 A 到输出端B、C、D 的损耗,假设3功分是5.3dB,那么,插损二实际损耗—理论分配损耗二5.3dB-4.8dB=0.5dB.微带功分器的插损略大于腔体功分器, 一般为0.5dB 左右, 腔体的一般为0.1dB 左右。
功分器和耦合器的计算 Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-19998
二公分差损功率均分
三公分差损 5dBm 功率三分
5dB耦合器直通端差损?
6dB耦合器直通端差损
7dB耦合器直通端差损
10dB耦合器直通端差损
15dB耦合器直通端差损
20dB耦合器直通端差损
分配量是按耦合器的大小来的,比如5dB耦合器,耦合端输出=输入-5dBm 直
通端输出=输入-差损
功分器的分配损耗是可以计算的:10lgN (N为分配支路数量),其实就是能量守恒原理。
插入损耗是入口功率-出口功率,一半都要比分配损耗大一点点,可以看作是期间内部的电路传输损耗。
耦合端损耗(也就是耦合度),比如NdB耦合器,就是说耦合端输出的功率比输入端功率低NdB.
依然因为能量守恒远离,入口功率被分配出去一部分,直通端输出的功率必然被降到更低。
所以耦合度越大,耦合端口分配出去的功率约少,耦合器的插损越小。
比如10dB耦合器,功率分配比9:1,理论上耦合端功率为输入功率的90%,直通端输出功率占输入功率10%,3dB耦合器,相当于功率被耦合50%。
所以对于耦合器的直通端口而言,耦合度越大,插损越小!。

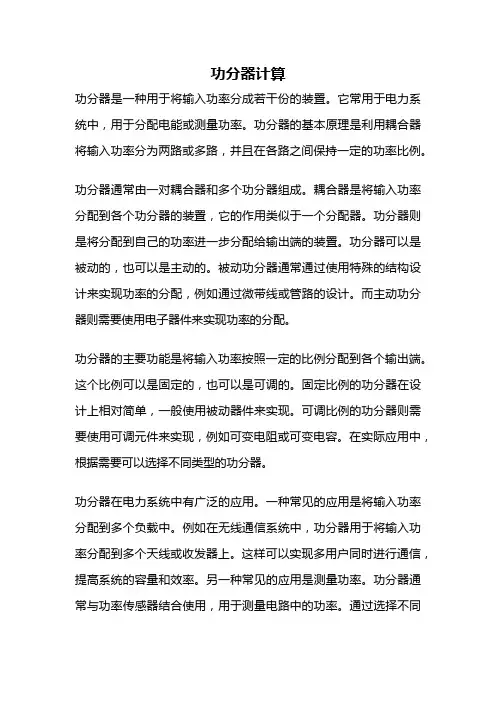

功分器计算功分器是一种用于将输入功率分成若干份的装置。
它常用于电力系统中,用于分配电能或测量功率。
功分器的基本原理是利用耦合器将输入功率分为两路或多路,并且在各路之间保持一定的功率比例。
功分器通常由一对耦合器和多个功分器组成。
耦合器是将输入功率分配到各个功分器的装置,它的作用类似于一个分配器。
功分器则是将分配到自己的功率进一步分配给输出端的装置。
功分器可以是被动的,也可以是主动的。
被动功分器通常通过使用特殊的结构设计来实现功率的分配,例如通过微带线或管路的设计。
而主动功分器则需要使用电子器件来实现功率的分配。
功分器的主要功能是将输入功率按照一定的比例分配到各个输出端。
这个比例可以是固定的,也可以是可调的。
固定比例的功分器在设计上相对简单,一般使用被动器件来实现。
可调比例的功分器则需要使用可调元件来实现,例如可变电阻或可变电容。
在实际应用中,根据需要可以选择不同类型的功分器。
功分器在电力系统中有广泛的应用。
一种常见的应用是将输入功率分配到多个负载中。
例如在无线通信系统中,功分器用于将输入功率分配到多个天线或收发器上。
这样可以实现多用户同时进行通信,提高系统的容量和效率。
另一种常见的应用是测量功率。
功分器通常与功率传感器结合使用,用于测量电路中的功率。
通过选择不同的功分器,可以实现不同功率范围的测量。
除了在电力系统中的应用,功分器在其他领域也有一定的应用。
例如在无线充电系统中,功分器可以用于将输入功率分配到多个接收器上。
这样可以实现同时给多个设备进行无线充电,提高充电效率。
在激光系统中,功分器可以用于将输入功率分配到多个激光器上,实现多光束输出。
在雷达系统中,功分器可以用于将输入功率分配到多个天线上,实现多方向探测。
功分器是一种用于将输入功率分成若干份的装置。
它在电力系统以及其他领域中有广泛的应用。
功分器的设计和选择需要考虑功率分配比例、功率范围、可调性等因素。
通过合理选择和使用功分器,可以实现功率的分配和测量,提高系统的效率和性能。
功分器、耦合器、电桥原理与分析2010-05-21 13:00本文主要介绍通信链路上的部分无源器件,介绍器件的外观、作用、种类、主要技术指标定义和范围等。
1功分器1)功分器的作用:是将功率信号平均地分成几份,给不同的覆盖区使用。
2)种类:功分器一般有二功分、三功分和四功分3种。
功分器从结构上分一般分为:微带和腔体2种。
腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成,从而实现阻抗的变换,二微带的则是几条微带线和几个电阻组成,从而实现阻抗变换.主要指标:包括分配损耗、插入损耗、隔离度、输入输出驻波比、功率容限、频率范围和带内平坦度。
以下对各项指标进行说明:l 分配损耗:指的是信号功率经过理想功率分配后和原输入信号相比所减小的量。
此值是理论值,比如二功分3dB,三功分是4.8dB,四功分是6dB。
(因功分器输出端阻抗不同,应使用端口阻抗匹配的网络分析仪能够测得与理论值接近的分配损耗)耦合器和三功分器图示分配损耗的理论计算方法:如上图所示。
比如有一个30dBm的信号,转换成毫瓦是1000毫瓦,将此信号通过理想3功分器分成3份的话,每份功率=1000÷3=333.33毫瓦,将333.33毫瓦转换成dBm=10lg333.33=25.2dBm, 那么理想分配损耗=输入信号-输出功率=30-25.2=4.8dB,同样可以算出2功分是3dB,4功分是6dBl 插入损耗:指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值,(也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量)。
插入损耗的取值范围一般腔体是:0.1dB以下;微带的则根据二、三、四功分器不同而不同约为:0.4~0.2dB、0.5~0.3dB、0.7~0.4dB。
插损的计算方法:通过网络分析仪可以测出输入端A到输出端B、C、D的损耗,假设3功分是5.3dB,那么,插损=实际损耗-理论分配损耗=5.3dB-4.8dB=0.5dB.微带功分器的插损略大于腔体功分器,一般为0.5dB左右,腔体的一般为0.1dB左右。

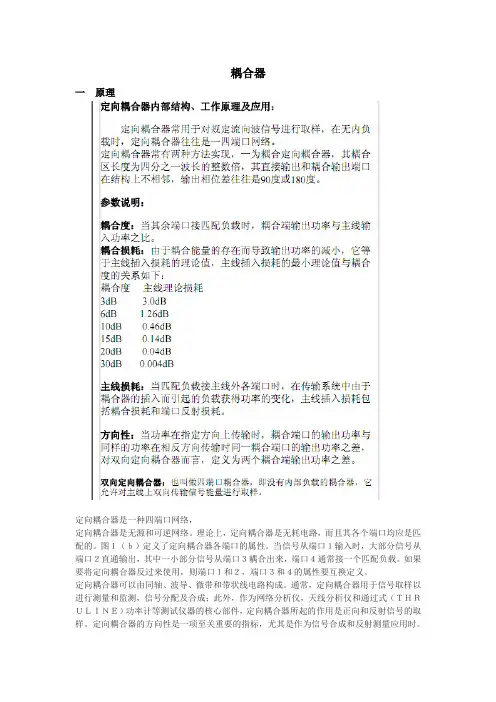

耦合器一原理定向耦合器是一种四端口网络,定向耦合器是无源和可逆网络。
理论上,定向耦合器是无耗电路,而且其各个端口均应是匹配的。
图1(b)定义了定向耦合器各端口的属性。
当信号从端口1输入时,大部分信号从端口2直通输出,其中一小部分信号从端口3耦合出来,端口4通常接一个匹配负载。
如果要将定向耦合器反过来使用,则端口1和2,端口3和4的属性要互换定义。
定向耦合器可以由同轴、波导、微带和带状线电路构成。
通常,定向耦合器用于信号取样以进行测量和监测,信号分配及合成;此外,作为网络分析仪,天线分析仪和通过式(THRULINE)功率计等测试仪器的核心部件,定向耦合器所起的作用是正向和反射信号的取样。
定向耦合器的方向性是一项至关重要的指标,尤其是作为信号合成和反射测量应用时。
2.各项指标的定义如图1(b)所示,在理想情况下,当信号功率从端口1输入时,输出功率只应出现在端口2和端口3,而端口4是完全隔离的,没有功率输出。
但是在实际情况下,总有一些功率会泄漏到端口4。
设端口1的输入功率为P1,端口2,3和4的输出功率分别为P2,P3和P4,则定向耦合器的特性可以由耦合度,插入损耗,隔离度和方向性等四项指标来表征,单位均为dB。
请注意在以下的描述中,所有的指标均表示为正数,而在实际应用中,则是用负数来进行各种计算的。
耦合度:耦合度表示从端口1输入的功率和被耦合到端口3部分的比值,表示为:耦合度(C)=10×log(P1P3)插入损耗:插入损耗表示从端口1到端口2的能量损耗,表示为:插入损耗(IL)=10×log(P1P2)请注意端口1的输入功率有一部分功率是被耦合到端口3的,所以应导入一个“耦合损耗”的概念,下面是各种耦合度下的耦合损耗值:耦合度耦合损耗6dB1.200dB10dB0.460dB15dB0.140dB20dB0.040dB30dB0.004dB通常所说的从端口1到端口2的插入损耗是传输损耗和耦合损耗之和。
做室分,这些知识点要牢记室分系统必备知识室内分布系统是针对室内⽤户群、⽤于改善建筑物内移动通信环境的⼀种成功的⽅案;是利⽤室内天线分布系统将移动基站的信号均匀分布在室内每个⾓落,从⽽保证室内区域拥有理想的信号覆盖。
从⼯程⾓度看室分是由馈线链接有源设备与⽆源器件通过天馈线放射信号的系统。
本⽂编者从⼯程⾓度分解室分的各部组成和故障排查。
1 ⽆源器件⽆源器件主要包括:耦合器,功分器,3db电桥,合路器等等。
⽆源器件功率损耗算式为10lg(n)。
1.1 功分器功分器定义:功率等分器件,根据功率分配规格分为⼆功分,三功分和四功分。
功分器技术参数:损耗为10lg(1/n),例如⼆功分损耗为10lg(1/2)=-3db,三功分损耗为10lg(1/3)=-4.8db,四功分损耗为10lg(1/4)=-6db。
功分器应⽤:⼀般应⽤于天线点位分路。
1.2 耦合器耦合器定义:不等分器件,直通⼝功率⾼,耦合⼝功率低。
根据耦合⼝功率衰减分为5db耦合器、7db耦合器、10db耦合器等等。
耦合器参数:耦合⼝损耗有明⽂标注,直通⼝损耗可以计算,以7db耦合器为例,10lg (x)=-7db,x=1/5,则直通⼝功率分配为4/5,损耗为10lg(4/5)=-0.97db;10db耦合器,10lg(x)=-10db,1/10,直通⼝功率分配为9/10,损耗为10lg(9/10)=-0.46db。
耦合器应⽤:⼀般应⽤于室分主线,层级主线。
1.3 3db电桥3db电桥定义:同频合路器,合路BTS基站载频不同功率发射⼝。
3db电桥应⽤:是主设备和分布过度器件,随着主设备载频单元集成的不断加深,3db电桥作⽤不断降低。
1.4 馈线有两种规格为⼆分之⼀同轴电缆和⼋分之七同轴电缆1.5 合路器合路器定义:异频合路器,合路不同信号。
2G、3G、4G、WLAN等不同信号多频合路器。
合路器参数:合路器各信号输⼊端⼝隔离度为60db,损耗为1dbm左右。
不同系列功分器、耦合器的特性分析南京博翔电子有限公司是一个民办的无源部件专业厂,研制、生产移动通信用的功分器、耦合器、合路器、中功率负载等多个系列产品。
以低损耗、宽频带、高可靠、防水为特点,深受国内外网络商的青睐。
其中功分器、耦合器分为同轴腔体结构和微带、带线结构两大系列。
为便于用户对这些不同系列产品的深入了解,笔者从设计原理、阻抗计算、传输特征等方面分析了不同系列产品的特点,供用户参考。
1、同轴腔体功分器、耦合器下面以二功分器为例,分析、计算各端口的阻抗关系、传输特征(三功分、四功分数据见表1)图1:同轴腔体二功分器原理示意图1.1功分器的设计原理本质上是一个阻抗变换器,二功分的阻抗变换比为2:1即输入端(A点)阻抗为50Ω,变换到B点,B点阻抗R BA=25 Ω,在B点分路,输出口C1、C2分别端接R L1、R L2用户终端(例如天线,以下简称终端),两个终端并联,正好跟B点匹配。
但是请注意,单个端口C1(或C2)跟B点是不匹配的,其内阻 Z C内等于R BA 与另外一个终端负载R L2(或R L1)并联。
即 Z C内=25 Ω || 50 Ω=16.667 Ω输出端口C1(或C2)的驻波比1.2 信号传输特征1.2.1 正向传输(下行通道)下行信号,由输入口A传输到B点,并在B点分路,分别传送到R L1、R L2 两个终端。
虽然单个输出口与终端负载不匹配,但是如1.1分析的,当功分器的二个输出口同时端接负载时,A→B的驻波比ρ应该满足技术条件ρ<1.2:1。
输出口C1 (或C2)与负载R L1(或R L2)的大驻波反射不会进入到AB阻抗变换段,只可能在R L1-C1-B-C2-R L2之间来回反射,最终达到平衡,下行信号将一分为二,全部送到二个终端。
1.2.2反向传输(上行通道)来自终端的上行信号,送到端口C1(或C2),C1口的驻波比ρ =3:1反射系数Γ= (ρ–1) /(ρ +1) =0.5反射功率P反=|Γ|2=0.25即25%的信号功率被反射回去,75%送到B点。
功分器、耦合器、电桥_原理与分析功分器、耦合器、电桥原理与分析本文主要介绍通信链路上的部分无源器件,介绍器件的外观、作用、种类、主要技术指标定义和范围等。
1功分器1)功分器的作用:是将功率信号平均地分成几份,给不同的覆盖区使用。
2)种类:功分器一般有二功分、三功分和四功分3种。
功分器从结构上分一般分为:微带和腔体2种。
腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成,从而实现阻抗的变换,二微带的则是几条微带线和几个电阻组成,从而实现阻抗变换.主要指标:包括分配损耗、插入损耗、隔离度、输入输出驻波比、功率容限、频率范围和带内平坦度。
以下对各项指标进行说明:l 分配损耗:指的是信号功率经过理想功率分配后和原输入信号相比所减小的量。
此值是理论值,比如二功分3dB,三功分是4.8dB,四功分是6dB。
(因功分器输出端阻抗不同,应使用端口阻抗匹配的网络分析仪能够测得与理论值接近的分配损耗)耦合器和三功分器图示分配损耗的理论计算方法:如上图所示。
比如有一个30dBm的信号,转换成毫瓦是1000毫瓦,将此信号通过理想3功分器分成3份的话,每份功率=1000÷3=333.33毫瓦,将333.33毫瓦转换成dBm=10lg333.33=25.2dBm, 那么理想分配损耗=输入信号-输出功率=30-25.2=4.8dB,同样可以算出2功分是3dB,4功分是6dBl 插入损耗:指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值,(也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量)。
插入损耗的取值范围一般腔体是:0.1dB以下;微带的则根据二、三、四功分器不同而不同约为:0.4~0.2dB、0.5~0.3dB、0.7~0.4dB。
插损的计算方法:通过网络分析仪可以测出输入端A到输出端B、C、D的损耗,假设3功分是5.3dB,那么,插损=实际损耗-理论分配损耗=5.3dB-4.8dB=0.5dB.微带功分器的插损略大于腔体功分器,一般为0.5dB左右,腔体的一般为0.1dB左右。
二公分差损功率均分
三公分差损5dBm 功率三分
5dB耦合器直通端差损?
6dB耦合器直通端差损
7dB耦合器直通端差损
10dB耦合器直通端差损
15dB耦合器直通端差损
20dB耦合器直通端差损
分配量是按耦合器的大小来的,比如5dB耦合器,耦合端输出=输入-5dBm 直通端输出=输入-差损
功分器的分配损耗是可以计算的:10lgN (N为分配支路数量),其实就是能量守恒原理。
插入损耗是入口功率-出口功率,一半都要比分配损耗大一点点,可以看作是期间内部的电路传输损耗。
耦合端损耗(也就是耦合度),比如NdB耦合器,就是说耦合端输出的功率比输入端功率低NdB.
依然因为能量守恒远离,入口功率被分配出去一部分,直通端输出的功率必然被降到更低。
所以耦合度越大,耦合端口分配出去的功率约少,耦合器的插损越小。
比如10dB耦合器,功率分配比9:1,理论上耦合端功率为输入功率的90%,直通端输出功率占输入功率10%,3dB耦合器,相当于功率被耦合50%。
所以对于耦合器的直通端口而言,耦合度越大,插损越小!。
