耦合器和功分器的作用
一、耦合器的作用
耦合器呢，就像是一个小助手，在很多电子设备里都能见到它的身影。
它主要的作用就是把一路信号分成多路信号，而且这些分出来的信号在功率上是有一定比例关系的。
比如说，在一些通信系统里，一个强信号可能需要分给好几个不同的部分去处理，耦合器就派上用场啦。
它就像一个很公平的分配者，按照设定好的规则把信号分配出去。
还有哦，在一些射频电路里，耦合器可以用来检测信号的强度。
就像是一个小侦探，悄悄地查看信号到底有多强，这样就能方便工程师们去调整电路的参数啦。
二、功分器的作用
功分器呀，它和耦合器有点像，但又有自己的特点。
功分器主要是将输入的功率平均地分配到几个输出端口。
想象一下，有一块大蛋糕（输入功率），功分器就把这个蛋糕平均切成几块（输出端口），每个小块的大小都差不多呢。
在天线系统里，功分器就很有用啦。
比如一个发射机的功率要供给多个天线同时发射信号，功分器就能把功率均匀地分给每个天线，这样每个天线都能正常工作啦。
而且在一些微波电路里，功分器也能保证信号在不同支路里按照预定的功率分配方式去传输，就像一个很靠谱的快递员，把包裹准确无误地送到每个地方。
功分器、耦合器、电桥_原理与分析功分器、耦合器、电桥原理与分析本文主要介绍通信链路上的部分无源器件，介绍器件的外观、作用、种类、主要技术指标定义和范围等。
1功分器1）功分器的作用：是将功率信号平均地分成几份，给不同的覆盖区使用。
2）种类：功分器一般有二功分、三功分和四功分3种。
功分器从结构上分一般分为：微带和腔体2种。
腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成,从而实现阻抗的变换,二微带的则是几条微带线和几个电阻组成,从而实现阻抗变换.主要指标：包括分配损耗、插入损耗、隔离度、输入输出驻波比、功率容限、频率范围和带内平坦度。
以下对各项指标进行说明:l 分配损耗：指的是信号功率经过理想功率分配后和原输入信号相比所减小的量。
此值是理论值，比如二功分3dB，三功分是4.8dB,四功分是6dB。
（因功分器输出端阻抗不同，应使用端口阻抗匹配的网络分析仪能够测得与理论值接近的分配损耗）耦合器和三功分器图示分配损耗的理论计算方法:如上图所示。
比如有一个30dBm的信号，转换成毫瓦是1000毫瓦，将此信号通过理想3功分器分成3份的话，每份功率＝1000÷3＝333.33毫瓦，将333.33毫瓦转换成dBm＝10lg333.33=25.2dBm, 那么理想分配损耗＝输入信号－输出功率＝30－25.2=4.8dB,同样可以算出2功分是3dB，4功分是6dBl 插入损耗：指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值，（也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量）。
插入损耗的取值范围一般腔体是：0.1dB以下；微带的则根据二、三、四功分器不同而不同约为：0.4~0.2dB、0.5~0.3dB、0.7~0.4dB。
插损的计算方法：通过网络分析仪可以测出输入端A到输出端B、C、D的损耗，假设3功分是5.3dB,那么，插损＝实际损耗－理论分配损耗＝5.3dB-4.8dB=0.5dB.微带功分器的插损略大于腔体功分器,一般为0.5dB左右,腔体的一般为0.1dB左右。

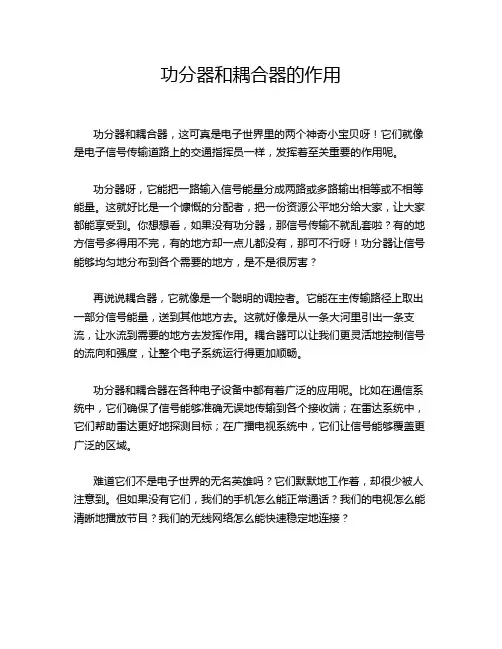

功分器和耦合器的作用
功分器和耦合器，这可真是电子世界里的两个神奇小宝贝呀！它们就像是电子信号传输道路上的交通指挥员一样，发挥着至关重要的作用呢。
功分器呀，它能把一路输入信号能量分成两路或多路输出相等或不相等能量。
这就好比是一个慷慨的分配者，把一份资源公平地分给大家，让大家都能享受到。
你想想看，如果没有功分器，那信号传输不就乱套啦？有的地方信号多得用不完，有的地方却一点儿都没有，那可不行呀！功分器让信号能够均匀地分布到各个需要的地方，是不是很厉害？
再说说耦合器，它就像是一个聪明的调控者。
它能在主传输路径上取出一部分信号能量，送到其他地方去。
这就好像是从一条大河里引出一条支流，让水流到需要的地方去发挥作用。
耦合器可以让我们更灵活地控制信号的流向和强度，让整个电子系统运行得更加顺畅。
功分器和耦合器在各种电子设备中都有着广泛的应用呢。
比如在通信系统中，它们确保了信号能够准确无误地传输到各个接收端；在雷达系统中，它们帮助雷达更好地探测目标；在广播电视系统中，它们让信号能够覆盖更广泛的区域。
难道它们不是电子世界的无名英雄吗？它们默默地工作着，却很少被人注意到。
但如果没有它们，我们的手机怎么能正常通话？我们的电视怎么能清晰地播放节目？我们的无线网络怎么能快速稳定地连接？
功分器和耦合器的存在，让电子世界变得更加有序、高效和精彩。
它们就像是隐藏在幕后的魔法使者，用自己的力量为我们创造了一个便捷、智能的电子生活。
我们真的应该好好感谢它们呀！它们的作用是不可替代的，是无比重要的。
所以呀，可别小瞧了这两个小小的器件哦，它们可是有着大大的能量呢！。
功分器耦合器电桥_原理与分析一、功分器（Power Divider）功分器是一种被动器件，用于将输入功率平均分配到多个输出端口上，广泛应用于无线通信、雷达和微波器件等领域。
功分器的原理是基于二端口网络的设计，其中输入端口与输出端口之间具有固定的功率分配比例。
功分器的原理可以通过阻抗匹配和功率分配的方法实现。
常见的功分器有平分器和非平分器两种类型。
1.平分器（Equal Power Divider）：平分器是将输入功率均匀分配到多个输出端口的功分器。
根据网络中的功率匹配特性，输入阻抗要等于输出阻抗的开方，即Z_in =Z_out/sqrt(n)，其中n为输出端口的数量。
平分器可以采用传输线、微带线、同轴线等实现。
2.非平分器（Unequal Power Divider）：非平分器是将输入功率按照不同比例分配到多个输出端口的功分器。
根据负载阻抗的不同，可以实现不同的功率分配比例。
非平分器常用于天线系统中，用于实现不同天线的功率平衡。
功分器在实际应用中需要考虑尽可能少的功率损耗、尽可能平衡的功率分配和良好的阻抗匹配等特性。
二、耦合器（Coupler）耦合器是一种被动器件，用于将信号从一个电路传递到另一个电路，常用于分配功率、耦合信号和测量功率等应用。
耦合器的原理是基于传输线的相互耦合。
1.固定耦合器：固定耦合器是将一部分信号从一个传输线传播到另一个传输线上的器件。
常见的固定耦合器有平行耦合器、串联耦合器和倍频耦合器等。
这些耦合器通过精确控制传输线之间的耦合长度和耦合系数来实现所需的耦合程度。
2.可变耦合器（Directional Coupler）：可变耦合器是一种能够调整耦合程度的耦合器。
它由四个传输线组成，其中两个用于输入和输出信号，另外两个用于耦合信号。
可变耦合器通过改变耦合信号传输线之间的距离来实现不同的耦合程度。
耦合器在实际应用中需要考虑尽可能小的插入损耗、良好的信号隔离和适当的耦合程度等特性。
