加力燃烧室的工作原理PPT幻灯片

  • 格式：ppt
  • 大小：1.64 MB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

04燃烧室的基本原理及结构

04燃烧室的基本原理及结构


06:24:29
14
燃烧过程和气流的组织
燃烧室中气流流动过程的组织 燃烧区中燃料浓度场的组织 燃烧区中可燃混合物的形成与 燃烧
06:24:29
15
燃烧室中气流流动过程的组织
燃烧区中气流流动过程的组织 混合区中二次掺冷空气与高温燃 气掺混过程的组织 火焰筒壁冷却过程的组织
06:24:29
16
06:24:29
24
燃烧区中气流流动过程的组织
5、燃烧区中的气流流动
06:24:29
25
燃烧区中燃料浓度场的组织 燃料的燃烧方式
{ 预混燃烧
气体的燃烧方式
扩散燃烧
液体的燃烧方式： 雾化燃烧
雾化 蒸发 扩散混合 燃烧 掺冷
06:24:29
26
燃烧区中燃料浓度场的组织
06:24:29
27
燃烧室中燃烧火焰的概况
06:24:29
温度不均匀系数：
06:24:29
11
对燃烧室的基本要求
尺寸小、质量轻
尽可能地提高燃烧热强度，以减小燃烧 室的尺寸和重量，以适应整台燃气轮机 结构紧凑性的要求。
燃烧热强度：指在单位时间内、在单位体积的燃 烧空间中（或在单位面积的燃烧截面上），能够 释放出来的热量。
燃烧热强度
体积热强度 面积热强度
06:24:29
06:24:29
7
对燃烧室的基本要求
点火可靠,燃烧稳定
在各种工况，包括工况急剧变化的过程 （过渡过程）, 燃烧室应保证稳定燃烧， 即不熄火，无燃烧脉动。
空气过量系数α：燃烧时实际空气量 L与理论上需要的空气量L0的比值， 即α＝L／L0。
06:24:29
8
对燃烧室的基本要求
04燃烧室的基本原理及结构

04燃烧室的基本原理及结构


09:45:31
48
燃油喷嘴
1、直射式喷嘴 2、离心式喷嘴 3、气动雾化喷嘴（空气雾化 喷嘴） 4、蒸发管式喷嘴 5、甩油盘式喷嘴
09:45:31 49
燃油喷嘴
1、直射式喷嘴
09:45:31
50
燃油喷嘴
2、离心式喷嘴
09:45:31
51
燃油喷嘴
3、气动雾化喷嘴（空气雾化喷嘴）
09:45:31
28
燃烧室中燃烧火焰的概况
09:45:31
29
燃烧室中燃烧火焰的概况
火焰筒内壁与火焰波峰之间的第一区段。在这 个区域内，充满了一次新鲜空气和燃料的混合 物，它不断地接受由火焰波峰传递过来的热量， 以及促使燃烧反应进行的活化分子的交换，从 而使可燃混合物逐渐进入着火状态。
09:45:31
30
燃烧室中燃烧火焰的概况
09:45:31 55
点火装臵
电站燃气轮机常用的点火器 （1）电火花塞点火器
利用电极高压放电或半导 体表面放电，点燃燃料空气混 合物。
09:45:31
56
点火装臵
电站燃气轮机常用的点火器 （2）火焰点火器
用电火花点燃点火燃料（如汽油、煤 油、柴油等），形成火炬，喷入燃烧室点 燃主喷嘴。这种装置，点火能量大，反应 迅速，工作可靠，各种类型燃烧室均可采 用。
17
燃烧区中气流流动过程的组织
措施：
1、采用扩压器 2、采取气流“分流”的办法 3、采用“火焰稳定器”
09:45:31
18
燃烧区中气流流动过程的组织
1、扩压器及其气流流动
09:45:31
19
燃烧区中气流流动过程的组织
2、气流“分流”的办法
第6章-加力燃烧室.幻灯片课件

第6章-加力燃烧室.幻灯片课件

V形稳定器，蒸发式稳定器又称值班火焰稳定器，是目前改善低温稳 定燃烧和扩大稳定工作范围的有效措施
沙丘驻涡稳定器：WP6甲、WP13
气动式稳定器：阿塔（法）
WP6发动机加力燃烧室
单排环形 V形稳定器
双排环形 V形稳定器
WP7发动机加力燃烧室
涡喷7乙发动机加力燃烧室
双排径向式 V形稳定器
蒸发式稳定器
喷油杆——J57-F13、WP7乙 喷油圈——WS发动机（分区、分压供油） 针塞式——F100发动机，制造困难，材料好
喷油杆射流式喷嘴供油
分圈分压式供油
6.3 加力燃烧室的基本构件
5、加力燃烧室壳体
➢ 快卸环结构：联接外壁 ➢ 防震屏：采用多孔的波纹板，造成气流的乱反射和气体
阻尼，有效防止加力燃烧室的震荡燃烧。
喷管操纵套管
复燃燃气
加力燃烧室
喷管
可调推进喷口
6.2 加力燃烧室的工作特点和构造要求
1、进口温度高：950～1100K，含氧量低——加力燃烧室需 要足够长的长度；
2、涡轮出口速度高：350～450m/s——扩压器，火焰稳定器 稳定气流；
3、进口气体压力低——预燃室可靠点火； 4、壳体振动，震荡燃烧——要加强刚度； 5、起动迅速、平稳，对其他部件无影响——可调尾喷口； 6、出口温度高，热应力、热变形大——进行冷却，对机舱
第6章-加力燃烧室.
WP6发动机加力燃烧室的组成
6.1概述
➢ 燃烧过程：扩压、燃烧、排气
扩压器内锥顶截去，使截面积骤然增大，并在该处形 成中心回流区；
火焰稳定器后也形成环形回流区；
扩压段燃油逆流喷入燃气；
加力燃油在压力较低的燃气中燃烧，热循环效率较低， 燃烧效率不高。

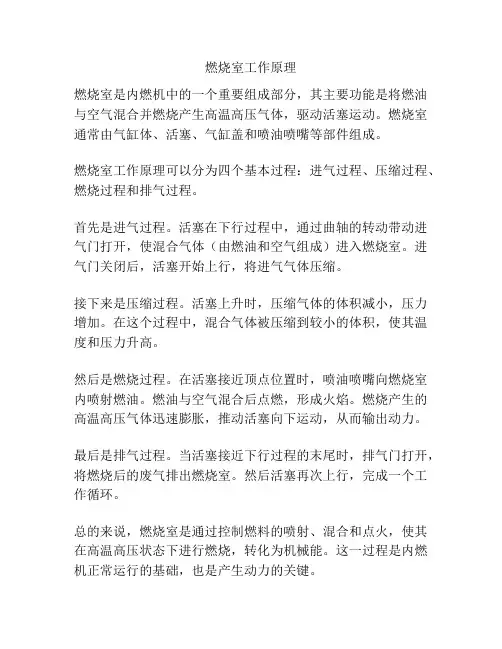

燃烧室工作原理

燃烧室工作原理

燃烧室工作原理
燃烧室是内燃机中的一个重要组成部分，其主要功能是将燃油与空气混合并燃烧产生高温高压气体，驱动活塞运动。

燃烧室通常由气缸体、活塞、气缸盖和喷油喷嘴等部件组成。

燃烧室工作原理可以分为四个基本过程：进气过程、压缩过程、燃烧过程和排气过程。

首先是进气过程。

活塞在下行过程中，通过曲轴的转动带动进气门打开，使混合气体（由燃油和空气组成）进入燃烧室。

进气门关闭后，活塞开始上行，将进气气体压缩。

接下来是压缩过程。

活塞上升时，压缩气体的体积减小，压力增加。

在这个过程中，混合气体被压缩到较小的体积，使其温度和压力升高。

然后是燃烧过程。

在活塞接近顶点位置时，喷油喷嘴向燃烧室内喷射燃油。

燃油与空气混合后点燃，形成火焰。

燃烧产生的高温高压气体迅速膨胀，推动活塞向下运动，从而输出动力。

最后是排气过程。

当活塞接近下行过程的末尾时，排气门打开，将燃烧后的废气排出燃烧室。

然后活塞再次上行，完成一个工作循环。

总的来说，燃烧室是通过控制燃料的喷射、混合和点火，使其在高温高压状态下进行燃烧，转化为机械能。

这一过程是内燃机正常运行的基础，也是产生动力的关键。

燃烧室的基本原理及结构

燃烧室的基本原理及结构


02:50:49
燃气收集器
❖在分管型和环管型燃烧室中，需要用燃 气收集器（又称燃气过渡段）把火焰简 出口的圆形截面过渡并转变为透平喷嘴 前的扇形截面。
62
02:50:49
燃气收集器 ❖为了提高燃气收集器的工作可靠性，在
型面变化剧烈的地方，可以局部地开启
一些冷却小孔，使壁面获得冷却保护，
并适当减弱一些这个部位的刚度，以消 除一部分内应力。
02:50:49
燃烧室的结构和型式
3、火焰筒
39
02:50:49
燃烧室的结构和型式
4、旋流器
旋流器位于火焰筒的头部，大多为环状围绕燃料喷 嘴安装，可多个使用，也可以多个并列或同心组合应用， 以改善燃烧过程或缩短火焰长度。旋流器可使一次空气 沿火焰筒内壁作螺旋状的旋转运动，有的旋流器能把一 部分空气射入雾化油锥内，可以减少积炭。
14
02:50:48
燃烧过程和气流的组织
❖燃烧室中气流流动过程的组织 ❖燃烧区中燃料浓度场的组织 ❖燃烧区中可燃混合物的形成与
燃烧
15
02:50:48
燃烧室中气流流动过程的组织
❖燃烧区中气流流动过程的组织 ❖混合区中二次掺冷空气与高温燃
气掺混过程的组织 ❖火焰筒壁冷却过程的组织
16
02:50:48
7
02:50:48
对燃烧室的基本要求
❖ 点火可靠,燃烧稳定
▪ 在各种工况，包括工况急剧变化的过程（过渡过 程）, 燃烧室应保证稳定燃烧，即不熄火，无燃 烧脉动。
空气过量系数α：燃烧时实际空气量 L与理论上需要的空气量L0的比值， 即α＝L／L0。
8
02:50:48
对燃烧室的基本要求
❖ 燃烧完全
第八章加力燃烧室PPT课件

第八章加力燃烧室PPT课件

燃烧效率 冷态阻力系数(按最大截面)
主燃烧室
80~250 500~800
120~170 (0.2~0.3)
约40 120~200
21% 0.002~0.003
33~2.2 1000~1500 周向分布尽可能均匀分布径向分布 有特殊要求 0.95~0.99
约20
加力燃烧室
20~30 700~1000
350~450 (0.5~0.7) 120~180 250~400 14%~17% 0.002~0.07
• 8.2 加力燃烧室主要部件和工作原理
加力式主要部件：扩压器、供油装置、点火器、 火焰稳定器、防震（隔热）屏和加力室筒体等。
WP13加力燃烧室外形
WP9加力燃烧室立体图
一、扩压器(混合器)
加力燃烧室的扩压器是由中心鼓筒和外壳构成，按面积的 扩压比一般在2左右，其目的是将高速气流减速，并使压力 有所提高，这将有利于组织燃烧和减少阻力。中心鼓筒由 若干个整流支板支承，支板有一定的偏斜度，以扭正涡轮 排气的旋转气流动(整流)，有利于使稳定器截面处的流场 均匀。 加力燃烧室扩压器一般是做成大扩张比和小扩张角，这有 利于减小压力损失，但这要受直径和长度的限制，为了减 小可能产生的气流分离，扩张角一般不宜太大，为了工艺 简单，中心鼓筒或外壳常做成直线截锥形，也有做成特型 曲面的。
复燃加力(reheating):即通过在已燃气中喷燃油， 提高排气温度来增加推力。在地面台架状态，加 力推力较最大状态推力可增加25~50%，在高速或 超音速飞行是增加更多，可达100%以上。对于涡 扇发动机加力推力增加比例更大，地面台架状态 可达70%以上，超音速时可达150%以上。
8.1 加力燃烧室特点及对发动机性能的影响
加力燃烧室点火和主燃烧室点火有类似之处，也是靠 外加点火源先将局部可靠，点火范围宽广。
加力燃烧室构件

加力燃烧室构件

加力燃烧室构件
航空工程术语
01 简介
03 基本构件
目录
02 加力燃烧室的作用 04 扩压器
目录
05 混合器
07 供油点火装置
06 火焰稳定器 08 加力燃烧室壳体
发动机在达到最大状态后继续增加推力，叫做发动机加力。飞机在起飞、爬升及军用飞机机动飞行时，需要 更大的推力。发动机加力是短时间内增加推力的最好方法。最为广泛采用的加力方法是在涡轮和尾喷管之间安装 加力燃烧室，进行复燃加力。在以往的超声速飞机上，加力燃烧室是发动机不可缺少的基本部件。
简介
WP6发动机的加力燃烧室由扩压器、预燃室、火焰稳定器、喷嘴和加力输油总管、加力燃烧室壳体等组成 。
加力燃烧室的作用
加力燃烧室的功用是在保持发动机最大转速和涡轮前燃气温度不变的情况下，将燃油喷入涡轮后的燃气流中， 利用燃气中剩余的氧气再次燃烧(在双涵道发动机中，还可从外涵道引入新鲜空气)，以进一步提高燃气温度，增 大喷气速度，达到增加推力的目的。当使用加力时，为了保持涡轮前各部件的最大工作状态不变，就必须同时加 大尾喷口的排气面积，以适应燃气比体积的增加。因此，凡是带有加力燃烧室的发动机都必须有面积可调节的尾 喷口(管)配合工作 。
供加力燃烧室的燃油管道及喷射装置应与火焰稳定器相适应，通常有如下三种安排方式:
燃油经穿过加力燃烧室壳体的燃油总管，进入处在燃气流中并与环形稳定器同心安装的环形输油管，从环形 输油管上周向均布的喷嘴逆燃气流方向喷出；
燃油总管穿过扩压器外壳，经整流支板内腔引入内锥体内，并与位于锥体内的输油圈相联接。燃油经输油圈 上的喷嘴向燃气流中喷出；
火焰稳定器
火焰稳定器的功用是使气流产生紊流，形成回流区，加速混气的形成和加强燃烧过程，稳定火焰和提高完全 燃烧度。
加力燃烧室的工作原理 ppt课件

加力燃烧室的工作原理 ppt课件


7
燃烧室熄火特性
熄火特性：在混合气初温、初压一定时，稳定燃 烧范围随燃烧室进口气流速度的变化 关系。
b f (c3)
ppt课件
8
燃烧室熄火特性
ppt课件
9
燃烧室熄火特性
ppt课件
10
燃烧室的流阻特性
燃烧室的流阻特性：指在燃烧室中因流动及燃烧
过程所带来的压力损失对燃
烧室性能的影响规律。 造成燃烧室总压损失的主要原因：
燃烧室的使用特性
2、发动机工作时，易导致燃烧室熄火的条件 (1)高空猛收油门或收油门断加力时，易造成贫油熄火；
(2)高空小速度飞行，操纵飞机的动作过猛，易造成富油 熄火；
(3)当压气机或超声速进气道发动机发生失速、喘振等不 稳定现象时，易造成富油熄火；
(4)当飞机发射武器或编队飞行时，混合气含氧量较少，
1+L0
(α－1) L0
b bL0
h4*a h3*a Hf
H4 H0
ppt课件
4
燃烧室效率特性
2、典型的燃烧效率特性
ppt课件
5
燃烧室效率特性
(1)α < α最佳
ut↓ →部分燃料来不及燃烧→ ηb ↓
α ↓↓ →燃烧速度 ↓，发热量↓，燃油蒸发吸热，头部燃 烧区温度↓→燃烧速度↓↓→ ηb ↓↓
(2)α > α最佳
α 过量空气供入,冲淡混合气，补燃作用差→ ηb ↓。 α 过分贫油，雾化质量↓，燃烧速度↓，ηb ↓↓ 。
ppt课件
6
燃烧室效率特性
(3)p3 ↓
p3 ↓ → m a↓ → m f ↓(α一定) →雾化质量→ηb↓
(4) T3↑ 混合气形成快，ut ↑ → ηb ↑。
发动机部件-燃烧室PPT文档72页

发动机部件-燃烧室PPT文档72页

13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——果
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
发动机部件-燃烧室
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
燃气轮机-燃烧室 ppt课件

燃气轮机-燃烧室 ppt课件


燃烧产物。
最关键部分： 火焰管
长期高温下工作， 必须进行冷却
ppt课件
4
二次空气的作用
大部分用来冷却火焰管外壁和燃烧室外壳，一部分 冷却火焰管内壁；
一部分经混合器5进入混合区与燃气混合掺冷，把温 度降低到给定的燃气温度；

补燃作用。
85%~70%
15%~30%
ppt课件
5
结构不太复杂。
ppt课件
37
2．双轴方案
2.1 分轴方案
压气机与高压涡轮共轴
(C-HT)和燃烧室一起
组成燃气发生器； 低压涡轮与负荷共轴
(LT-L)。
宜用于变速负荷。
ppt课件
38
2.2 平行双轴方案
高压压气机由高压涡轮 带动（HC-HT）；
低压压气机由低压涡轮 带动（LC-LT）。
负荷的带动有两种形式： HT-L或LT-L
3、功率平衡
平行双轴机组
机械联系的各部件的驱动力矩，应等
于总的阻力矩（包括压气机耗功），
即每根轴上的功率应平衡。
单轴机组：
压气机内功率
NLT=NLC/m1+Ne NHT=NHC/m2
涡 轮内功率
或
NT=NC+Nm+Ne NT=NC/m+Ne
分轴机组：
机组附件消耗和 机械损失功率
机械效率
要求燃烧室在燃气轮机的一切工况下均能稳定燃烧，不发 生灭火现象以及强烈的火焰脉动现象。
保证（1）火焰不被高速气流吹灭(火焰稳定器)；
（2）不发生熄火。
富油
熄火
熄火极限—指一定的油气比范围（fmin ~ fmax）
其差值越大，稳定性越好。
燃烧室的基本原理及结构

燃烧室的基本原理及结构

一次空气 ≈ 25% 压气机送来的空气 冷却空气
二次空气
03:50:58
21
燃烧区中气流流动过程的组织
3、“火焰稳定器” — 旋流器
03:50:58
22
燃烧区中气流流动过程的组织
4、经火焰筒上孔、缝的气流流动
03:50:58
23
燃烧区中气流流动过程的组织
4、经火焰筒上孔、缝的气流流动
03:50:58
38
燃烧室的结构和型式
3、火焰筒
03:50:58
39
燃烧室的结构和型式
4、旋流器
旋流器位于火焰筒的头部，大多为环状围绕燃料喷嘴 安装，可多个使用，也可以多个并列或同心组合应用， 以改善燃烧过程或缩短火焰长度。旋流器可使一次空气 沿火焰筒内壁作螺旋状的旋转运动，有的旋流器能把一 部分空气射入雾化油锥内，可以减少积炭。
35
燃烧室的结构和型式
2、扩压器
扩压器是由燃烧室内、外壳和火焰街头 部构成的一个扩压通道，用它来降低速度， 提高压力，保证燃烧的顺利进行和减少压力 损失ρ通常，在扩压器中需把压气机的出口 流速降低3～5倍。
03:50:58
36
燃烧室的结构和型式
2、扩压器
扩压器是由燃烧室内、外壳和火焰街头
部构成的一个扩压通道，用它来降低速度， 提高压力，保证燃烧的顺利进行和减少压力 损失ρ通常，在扩压器中需把压气机的出口 流速降低3～5倍。
03:50:58
55
点火装置
电站燃气轮机常用的点火器
（1）电火花塞点火器
利用电极高压放电或半导 体表面放电，点燃燃料空气混 合物。
03:50:58
56
点火装置
电站燃气轮机常用的点火器

第十三章 航空发动机燃烧室ppt课件

加力燃烧室作用：
经涡轮膨胀后燃烧室燃烧所剩余的氧气再不吃喷油燃烧，提高气流温 度，增加作功能力，使喷气发动机增加推力，加力燃烧室一般仅在需 要时开动，工作时间较短。
燃烧室和加力燃烧室的功用：
把燃油的化学能释放出来转变为热能。是气体的总焓增大，以便提高 燃气再涡轮和尾喷管中膨胀做功的能力。（燃油释放能量做功）
3. 沿叶高温度分布应符合中间高两端低的要求-等强度原则。
5. 压力损失小
气流流经燃烧室要产生压力损失。它主要包括摩擦损失、扩压损失、 穿过火焰筒的众多大小孔产生的进气损失、掺混损失以及燃烧加热引 起的热阻等等。
常用总压恢复系数来衡量压力损失。
6.尺寸小重量轻（燃烧室容热强度、火焰筒容热强度）
由燃烧室或任何别的热量发生装置放出的热量取决于燃烧区的容积。 因而，为了获得要求的高功率输出，一个相当小而紧凑的燃气涡轮燃 烧室必须以极高的放热率放热。例如，在起飞状态，一台罗罗公司的 RB211-524发动机每小时消耗9368kg燃油。这种燃油具有大约 43120KJ/kg的热值。因此，该燃烧室每秒释放近112208KJ的热量。换 言之，这种潜在的热量消耗率相当于大约150000马力。
第十三章航空发 动机中的燃烧
13.1航空发动机燃烧室概述
一、燃烧室的功用
P3=7-32atm T3=500-750K c3=120-180m/s
P4略有下降 T4=1150-1850K c4=160-200m/s
主燃烧室的作用
把压气机增压后的空气，经过喷油燃烧释放热量，提高温度，然后流 向涡轮膨胀作功。（主燃烧室烧完总进气量的大约1/3---1/4）
可见，燃烧室是动力机械的能量发源地，室发动机中的主要部件之一。 二、燃烧室工作特点 （1） 进口气流速度很大 （2） 燃烧室容积很小（容热强度大） （3） 工作温度高（2500K） （4） 出口气流温度T4受到涡轮叶片的强度的限制，不能过高 （5） 进口参数变化大

3燃烧室-加力燃烧室解析

调节环向前移动时，迫使调节片收拢，喷口直径变小；调 节环向后移动时，在燃油压力作用下，调节片张开，喷口
直径变大。
可调喷口 喷口动作筒有三个，后端用带有球面衬套的销子与调节 环连接，前端通过支架固定在承力环上。每个支架带有两 个支柱，用来固定承力环。 同步活门能保证三个喷口动作筒活塞杆的运动速度协调
振荡燃烧是加力燃烧室筒体内燃烧时气柱的脉动现象，
其脉动频率可以从数赫到数千赫，其压力脉动的幅度也可 以有很大的差别。
若振荡频率为数百赫以下的中频或低频振荡时，其压力
脉动幅度一般较大，不仅造成强烈的轰鸣声，而且会造成 发动机零件损坏，甚至造成加力燃烧室熄火和发动机停车。
基本部件 防振隔热屏： 安装在加力筒体内用以隔热并防止振荡燃烧的多孔薄板 筒体称为防振隔热屏。防振隔热屏通常由一段或多段筒体 组成，也有用全长防振隔热屏的，前段主要起防振作用，
保证分布较为均匀。
基本部件
点火及点火装置： 加力燃烧室点火和主燃烧室点火有类似之处，也是靠外加点 火源先将局部混气点燃，然后再将火焰传播到整个室内空间。 要求加力点火迅速可靠，点火范围宽广。
目前使用的加力点火方法主要有：
①预燃室点火：本身就是一 个小型的燃烧室，一般用电
火花直接点火，当预燃室点
着后，即喷出一股热量较大 的火舌，再点燃加力燃烧室。
基本部件
点火及点火装置： ②热射流点火：在加力供油的同时，在主燃室中部适当位
置定量挤入一股燃油，这股燃油被高温热燃气点燃成为一
股强有力的属两态燃烧的火舌。这股火舌穿过涡轮，在涡 轮后再喷一股燃油接力，于是这股强大的瞬时火焰就能把 加力燃烧室点燃。
基本部件 点火及点火装置： ③催化点火：一种新的点火技术，它是将涡轮燃气流过 一个文氏管，并在文氏管喉部喷注燃油，经扩张段掺混
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

加力燃烧室的工作原理
2、对加力燃烧室的要求 （1）减小流体阻力 （2）提高燃烧效率，降低发动机的耗油率 （3）出口流场均匀，以减小推力损失 （4）点火和燃烧稳定性好 （5）防止振荡燃烧的发生
加力燃烧室的工作过程
加力燃烧室的工作原理
加力燃烧室工作过程包括以下几个方面： 1、气流经扩压器减速 2、供油 3、点火 （1）预混室点火 （2）热射流 （3）催化点火 （4）高能电嘴点火
燃烧室效率特性
(1)α < α最佳 ut↓ →部分燃料来不及燃烧→ ηb ↓ α ↓↓ →燃烧速度 ↓，发热量↓，燃油蒸发吸热，头部燃 烧区温度↓→燃烧速度↓↓→ ηb ↓↓
(2)α > α最佳 α 过量空气供入,冲淡混合气，补燃作用差→ ηb ↓。 α 过分贫油，雾化质量↓，燃烧速度↓，ηb ↓↓ 。
燃烧室效率特性
(3)p3 ↓
p3 ↓ → ma↓ → mf ↓(α一定) →雾化质量→ηb↓
(4) T3↑ 混合气形成快，ut ↑ → ηb ↑。
燃烧室熄火特性
熄火特性：在混合气初温、初压一定时，稳定燃 烧范围随燃烧室进口气流速度的变化 关系。
b f (c3)
燃烧室熄火特性
燃烧室熄火特性
燃烧室的流阻特性
熄火； (3)当压气机或超声速进气道发动机发生失速、喘振等不
稳定现象时，易造成富油熄火； (4)当飞机发射武器或编队飞行时，混合气含氧量较少，
无法保证正常燃烧。
加力燃烧室的工作原理
1、加力燃烧室工作条件的特点
（1）加力燃烧室进口气流的总温高、总压低、 气流速度大。 （2）进入燃烧室的气流含氧量低、惰性成分 增加、不利于组织稳定的燃烧。 （3）出口气流温度不受过多限制，余气系数 可以比较小。 （4）在整个飞行范围内进口气流速度和温度 变化量不大，但进口压力的变化较大。
燃烧室的使用特性
（3）发动机转速变化时，稳定燃烧范围变化的情形
燃烧室的使用特性
* C
,T3
p3
n ma , mf 雾化质量 ut
ma , c3 局部气流速度
贫油极限 稳定燃烧 富油极限稍 范围增大
燃烧室的使用特性
2、发动机工作时，易导致燃烧室熄火的条件 (1)高空猛收油门或收油门断加力时，易造成贫油熄火； (2)高空小速度飞行，操纵飞机的动作过猛，易造成富油

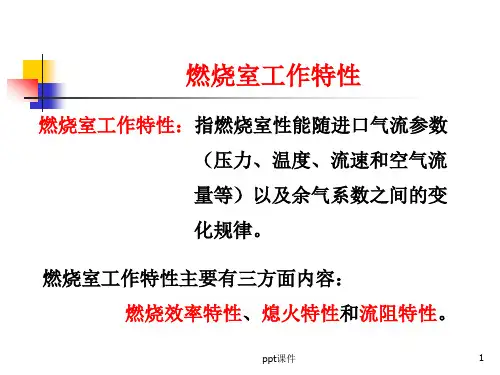

燃烧室工作特性
燃烧室工作特性：指燃烧室性能随进口气流参数 （压力、温度、流速和空气流 量等）以及余气系数之间的变 化规律。
燃烧室工作特性主要有三方面内容： 燃烧效率特性、熄火特性和流阻特性。
燃烧室效率特性
燃烧效率特性：指燃烧效率与燃烧室余气系数之 间的关系，
b f ( )
燃烧室效率特性
1、燃烧效率的计算
h3* ma
h3* f
mf
mfb H f
mg h4*
燃烧室效率特性
b mg
h4*g h0g
ma h3*a h0a mf H f
mf
h*f h0 f
燃气
纯燃气
纯空气
1+αL0
1+L0
(α－1) L0
b
bL0
h4*a h3*a Hf
H4 H0
燃烧室效率特性
2、典型的燃烧效率特性
燃烧室的流阻特性：指在燃烧室中因流动及燃烧 过程所带来的压力损失对燃 烧室性能的影响规律。
造成燃烧室总压损失的主要原因： 1、扩压流阻损失 2、表面缝隙和小孔的摩擦损失 3、回流、紊流和掺混时的摩擦损失 4、热阻损失
燃烧室的使用特性
n
V
H
p3*
T3*
c3
mf
b
燃烧室的使用特性
低频：20~30Hz 嗡鸣声—滚雷。燃烧不稳定，转速摆动。
③间歇振荡：无节拍，Δp/p0 ≥50%~100%
振荡燃烧概述
2、振荡 （3）供油脉动引起燃烧室振荡 （4）燃烧本身引起的脉动
振荡燃烧概述
3、防止振荡燃烧的措施
1、燃烧室稳定工作范围随发动机工作条件的变化规律 （1）飞行高度变化时，稳定燃烧范围变化的情形
燃烧室的使用特性
H
T3 p3 ma , mf
雾化质量差 燃烧速度 稳定燃烧范围
燃烧室的使用特性
（2）飞行速度变化时，稳定燃烧范围变化的情形
V
*
ma
T3 , mf
p3
雾化质量变差 稳定燃烧范围
热射流点火
催化点火
加力燃烧室的工作原理
4、稳定燃烧 （1）V形火焰稳定器 （2）蒸发式火焰稳定器 （3）气动式火焰稳定器
V形火焰稳定器
蒸发式火焰稳定器
气动式火焰稳定器
沙丘驻涡火焰稳定器
振荡燃烧概述
1、振荡燃烧类型 ①高频：200~3000Hz , 10%<Δp/p0<20%
尖叫啸声，颤振筒体过热。 ②中频：30~200Hz, Δp/p0 ≥20%
（1）减小加力燃烧室初始压力振幅 （2）改善火焰稳定器设计 （3）防振屏来吸收压力脉动振荡能量 （4）改善燃油匹配，燃油分布最优化
防振屏
