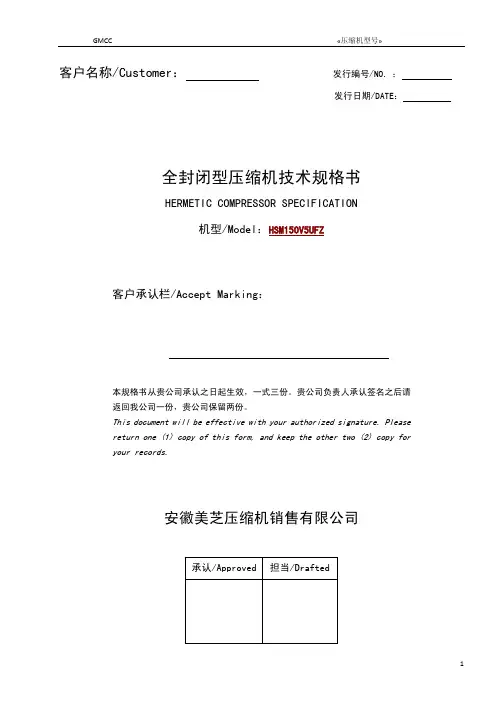

客户名称/Customer：发行编号/NO. ：发行日期/DATE：全封闭型压缩机技术规格书HERMETIC COMPRESSOR SPECIFICATION机型/Model：HSM150V5UFZ客户承认栏/Accept Marking：本规格书从贵公司承认之日起生效，一式三份。

贵公司负责人承认签名之后请返回我公司一份，贵公司保留两份。

This document will be effective with your authorized signature. Pleasereturn one (1) copy of this form, and keep the other two (2) copy foryour records.安徽美芝压缩机销售有限公司适用范围(Application)1、规格参数(Specification)2、 额定性能规格(Rated Performance Parameters)测定条件（Rating Condition ）3、 电气配线接线图(Wire Connection Figure)S ：START （辅绕组 Aux Winding ）R ：RUN （主绕组 Main Widing ）C ：COMMON （共通） RC ： 运转电容 Run Capacitor系统使用条件(Limit of System Application)注意事项 Application Notice：1.整个运行过程中无液压缩发生。

No liquid refrigerant go back to compressor during the whole time.2.连续运转时（包括除霜、除湿）压缩机底部温度-冷凝器中部温度需大于等于5℃以上；When continuous running (include defrost and dehumidify), compressor bottom temp.subtract condensing temp. should be more than 5℃.断续运转时压缩机底部温度-冷凝器中部温度需大于等于0℃以上。

70个型号的美国谷轮压缩机详细参数一览表

70个型号的美国谷轮压缩机详细参数一览表

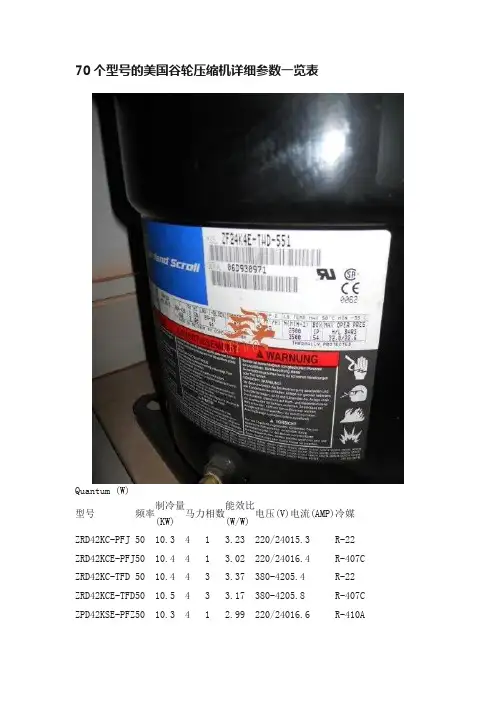

70个型号的美国谷轮压缩机详细参数一览表Quantum (W)型号频率制冷量马力相数能效比电压(V) 电流(AMP) 冷媒(KW) (W/W)ZRD42KC-PFJ 50 10.3 4 1 3.23 220/240 15.3 R-22 ZRD42KCE-PFJ 50 10.4 4 1 3.02 220/240 16.4 R-407C ZRD42KC-TFD 50 10.4 4 3 3.37 380-420 5.4 R-22 ZRD42KCE-TFD 50 10.5 4 3 3.17 380-420 5.8 R-407C ZPD42KSE-PFZ 50 10.3 4 1 2.99 220/240 16.6 R-410AZPD42KSE-TFM 50 10.3 4 3 3.08 380-420 5.7 R-410A ZRD48KC-PFJ 50 12 4 1 3.28 220/240 18.1 R-22 ZRD48KCE-PFJ 50 12.1 4 1 3.08 220/240 19.6 R-407C ZRD48KC-TFD 50 12 4 3 3.4 380-420 6.1 R-22 ZRD48KCE-TFD 50 12.1 4 3 3.2 380-420 6.6 R-407C ZPD51KSE-PFZ 50 12.3 4 1 2.99 220/240 19.3 R-410A ZPD51KSE-TFM 50 12.3 4 3 3.05 380-420 7R-410A ZPD54KSE-TFM 50 12.9 5 3 2.99 380-420 7.3 R-410A Quest (W)型号频率制冷量马力相数能效比电压(V) 电流(AMP) 冷媒(KW) (W/W)ZRD49KC-TFD 50 12.1 4 3 3.28 380/420 7.1 R-22 ZRD49KCE-TFD 50 12.2 4 3 3.11 380/420 7.2 R-407C ZRD61KC-PFZ 50 15 5 1 3.23 220/240 22.5 R-22 ZPD61KCE-PFZ 50 14.8 5 1 2.96 220/240 23.2 R-410A ZRD61KC-TFD 50 15 5 3 3.28 380/420 8.1 R-22 ZRD61KCE-TFD 50 15.1 5 3 3.08 380/420 8.7 R407-C ZPD61KCE-TFD 50 14.9 5 3 3.02 380/420 8.5 R410A ZRD68KC-PFZ 50 16.7 6 1 3.23 220/240 23.9 R22 ZRD68KC-TFD 50 17.2 6 3 3.37 380/420 8.9 R22 ZRD68KCE-TFD 50 17.2 6 3 3.11 380/420 9.6 R407-C ZRD72KC-TFD 50 17.7 6 3 3.31 380/420 9.6 R-22 ZRD72KCE-TFD 50 17.9 6 3 3.11 380/420 9.8 R-407C ZPD72KCE-TFD 50 17.6 6 3 2.99 380/420 9.8 R-410A ZRD81KC-TFD 50 19.9 7 3 3.31 380/420 11.1 R-22 ZRD81KCE-TFD 50 20.1 7 3 3.11 380/420 12 R-407C ZPD83KCE-TFD 50 19.9 7 3 3.02 380/420 12 R-410A Tandem (W)型号频率制冷量马力相数能效比电压(V) 电流(AMP) 冷媒(KW) (W/W)ZRDU11MC-TFD 50 28 10 3 3.23 380/420 23.6 R-22 ZRDT12MC-TFD 50 29 10 3 3.17 380/420 16.5 R-22ZRDT12MCE-TFD 50 29.6 10 3 3.02 380/420 16.4 R-407C ZRDU13MC-TFD 50 32.3 11 3 3.23 380/420 19.8 R-22 ZPDU13MCE-TFD 50 31.7 11 3 2.99 380/420 18.2 R-410A ZRDT14MC-TFD 50 35.2 12 3 3.14 380/420 21.6 R-22 ZRDT14MCE-TFD 50 33.1 12 3 3.02 380/420 21 R-407C ZRDT16MC-TFD 50 39.3 14 3 3.14 380/420 19.3 R-22 ZRDT16MCE-TFD 50 39.9 14 3 2.96 380/420 20.7 R-407C Quantum (BTU)型号频率制冷量马力相数能效比电压电流冷媒(Hz) (BTU/HOUR) (BTU/W) (V) (AMP)ZRD42KC-PFJ 50 35100 4 1 11 220/240 15.3 R-22 ZRD42KCE-PFJ 50 35400 4 1 10.3 220/240 16.4 R-407C ZRD42KC-TFD 50 35500 4 3 11.5 380-420 5.4 R-22 ZRD42KCE-TFD 50 35900 4 3 10.8 380-420 5.8 R-407C ZPD42KSE-PFZ 50 35000 4 1 10.2 220/240 16.6 R-410A ZPD42KSE-TFM 50 35200 4 3 10.5 380-420 5.7 R-410A ZRD48KC-PFJ 50 40800 4 1 11.2 220/240 18.1 R-22 ZRD48KCE-PFJ 50 41200 4 1 10.5 220/240 19.6 R-407C ZRD48KC-TFD 50 40800 4 3 11.6 380-420 6.1 R-22 ZRD48KCE-TFD 50 41200 4 3 10.9 380-420 6.6 R-407C ZPD51KSE-PFZ 50 42000 4 1 10.2 220/240 19.3 R-410A ZPD51KSE-TFM 50 42000 4 3 10.4 380-420 7R-410A ZPD54KSE-TFM 50 44000 5 3 10.2 380-420 7.3 R-410A Quest (BTU)型号频率制冷量马力相数能效比电压电流冷媒(Hz) (BTU/HOUR) (BTU/W) (V) (AMP)ZRD49KC-TFD 50 41100 4 3 11.2 380/420 7.1 R-22 ZRD49KCE-TFD 50 41500 4 3 10.6 380/420 7.2 R-407CZRD61KC-PFZ 50 51000 5 1 11 220/240 22.5 R-22 ZPD61KCE-PFZ 50 50500 5 1 10.1 220/240 23.2 R-410A ZRD61KC-TFD 50 51000 5 3 11.2 380/420 8.1 R-22 ZRD61KCE-TFD 50 51500 5 3 10.5 380/420 8.7 R407-C ZPD61KCE-TFD 50 50800 5 3 10.3 380/420 8.5 R410A ZRD68KC-PFZ 50 57000 6 1 11 220/240 23.9 R22 ZRD68KC-TFD 50 58500 6 3 11.5 380/420 8.9 R22 ZRD68KCE-TFD 50 58500 6 3 10.6 380/420 9.6 R407-C ZRD72KC-TFD 50 60200 6 3 11.3 380/420 9.6 R-22 ZRD72KCE-TFD 50 61000 6 3 10.6 380/420 9.8 R-407C ZPD72KCE-TFD 50 60000 6 3 10.2 380/420 9.8 R-410A ZRD81KC-TFD 50 68000 7 3 11.3 380/420 11.1 R-22 ZRD81KCE-TFD 50 68500 7 3 10.6 380/420 12 R-407C ZPD83KCE-TFD 50 68000 7 3 10.3 380/420 12 R-410A Tandem (BTU)型号频率制冷量马力相数能效比电压电流冷媒(Hz) (BTU/HOUR) (BTU/W) (V) (AMP)ZRDU11MC-TFD 50 95500 10 3 11 380/420 23.6 R-22 ZRDT12MC-TFD 50 99000 10 3 10.8 380/420 16.5 R-22 ZRDT12MCE-TFD 50 101000 10 3 10.3 380/420 16.4 R-407C ZRDU13MC-TFD 50 110000 11 3 11 380/420 19.8 R-22 ZPDU13MCE-TFD 50 108000 11 3 10.2 380/420 18.2 R-410A ZRDT14MC-TFD 50 120000 12 3 10.7 380/420 21.6 R-22 ZRDT14MCE-TFD 50 113000 12 3 10.3 380/420 21 R-407C ZRDT16MC-TFD 50 134000 14 3 10.7 380/420 19.3 R-22 ZRDT16MCE-TFD 50 136000 14 3 10.1 380/420 20.7 R-407C。

ATF235D22UMT详细参考规格书20141112

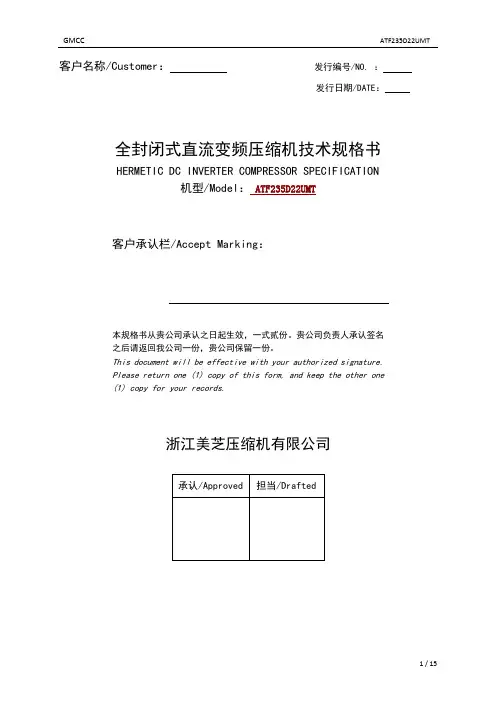

客户名称/Customer：发行编号/NO. ：发行日期/DATE：全封闭式直流变频压缩机技术规格书HERMETIC DC INVERTER COMPRESSOR SPECIFICATION机型/Model： ATF235D22UMT客户承认栏/Accept Marking：本规格书从贵公司承认之日起生效，一式贰份。

贵公司负责人承认签名之后请返回我公司一份，贵公司保留一份。

This document will be effective with your authorized signature.Please return one (1) copy of this form, and keep the other one(1) copy for your records.浙江美芝压缩机有限公司1、适用范围(Application)2、规格参数(Specification)3、额定性能规格(Rated Performance Parameters)CN8-F1-028 made by Guangdong Meizhi Compressor Co.,Ltd. Allowablecop should be more than 97% of the rated cop.*备注：额定COP根据本公司标准CN8-F1-028规定的卡路里方法测试，允许COP应为额定COP的97%以上。

测定条件（Rating Condition）4、电气配线接线图(Wire Connection Figure)1.整个运行过程中无液压缩发生No liquid refrigerant go back to compressor during the whole time.2.连续运转时（包括除霜、除湿）压缩机底部温度-冷凝器中部温度需大于等于5℃以上。

When continuous running (include defrost and dehumidify), compressor bottom temp.subtract condensing temp. should be more than 5℃.断续运转时压缩机底部温度-冷凝器中部温度需大于等于0℃以上When intermittent running, compressor bottom temp. subtract condensing temp.should be more than 0℃.当室外温度低于0℃时，推荐压缩机在26rps以上转速运行When the outdoor temp. is below 0℃, compressor’s revolution should be operated over 26rps.3.断续运转30rps以上，每一周期5分钟以上，开2分钟以上，停2分钟以上；When intermittent running speed is over 30rps, each cycle should be longer than5 minutes. (On: over 2 min, Off: over 2 min)断续运转30rps以下，每一周期8分钟以上，开5分钟以上，停2分钟以上；When intermittent running speed is below 30rps, each cycle should be longer than8 minutes. (On: over 5 min, Off: over 2 min)4.推荐升降速度每秒1rpsRecommended revolution variation speed is 1rps/second.压缩机启动至目标转速过程中，必须在60rps和90rps左右各保持1分钟以上When start-up, revolution should be kept at around 60rps and 90rps for at least1 minute.当目标转速低于60rps，必须将转速拉升至60rps并保持1分钟后，降低至目标转速When start-up, if the target revolution is less than 60rps, the revolution shouldbe kept at around 60rps for 1 minute before go down to the target revolution.5.当电机绕组直接通电加热时，确保绕组温度低于55℃Keep the winding Temp. under 55℃, when the compressor winding was heated directly.6.高压侧和低压侧压力需保持平衡后才能启动Pressure should be balanced between high and low pressure side.7.运转过程中不能有异常噪音发生In operation, abnormal noise is not allowed.8.推荐除霜转速：90rps以下Recommended defrost revolution is less than 90rps.9.最大允许倾斜角度：5°Tilt angle should be less than 5°.10.最大三相间电压不平衡电压：2.25%Voltage unbalance among 3 phases should be less than 2.25%.11.当压缩机以下状态时，需确认油面水平Oil level confirmation should be tested at:1、超负荷、低负荷时；Overload and low load running;2、冷媒沉积启动时；Refrigerant soaking starting;3、除霜开始、恢复时；Defrost starting and resuming;4、超过最长配管时；Connection pipe over 15m;5、超过最大落差时；Elevation over 5m;使用带视窗镜的压缩机进行确认；Oil level confirmation test performed with side glass compressor:1、在稳定运转状态（包括连续/断续运行），油面需在水平面B以上；At steady running (include continuous or intermittent operation): oil level should be higher than B level.2、在启动的3分钟以内，油面需在水平面A以上；Within 3 minutes at starting: oil level should be higher than A level.其他注意事项（Other Application Notice）1. 不要给吐出管、吸入管施加弯曲的力，强制其弯曲。

美芝压缩机HSM215V2UDZ详细参考规格书


Don’t place the compressor in air for a long time.
5. 电气品要使用弊社所指定的规格同等品。
Please use the accessories indicated by Our Company.
6. 冷媒量超过规定量时，需另行协商决定压缩机规格。（此时要考虑增加储液器、油加热器）
be higher than B level.
2、在启动的 3 分钟以内，油面需在水平面 A 以上；
Within 3 minutes at starting: oil level should be higher than A level.
气缸 Cylinder 副轴承 Sub Bear
5mm
B 水平面 B Level A 水平面 A Level
GMCC
客户名称/Customer：
HSM215V2UDZ
发行编号/NO.： 发行日期/DATE：
全封闭型压缩机技术规格书
HERMETIC COMPRESSOR SPECIFICATION 机型/Model：HSM215V2UDZ
客户承认栏/Accept Marking：
本规格书从贵公司承认之日起生效，一式贰份。贵公司负责人承认签名之后请 返回我公司一份，贵公司保留一份。 This document will be effective with your authorized signature. Please return one (1) copy of this form, and keep the other one (1) copy for your records.
than 30N/mm2 at starting & stopping, and less than 20N/mm2 at running when designing the

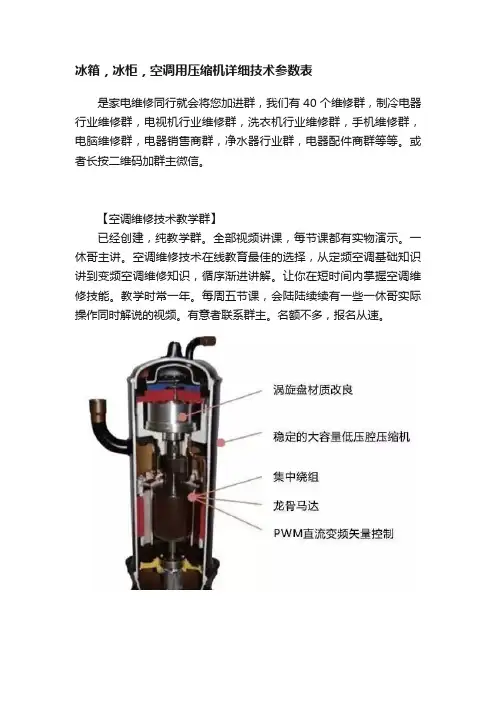

冰箱，冰柜，空调用压缩机详细技术参数表

冰箱，冰柜，空调用压缩机详细技术参数表是家电维修同行就会将您加进群，我们有40个维修群，制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。

或者长按二维码加群主微信。

【空调维修技术教学群】已经创建，纯教学群。

全部视频讲课，每节课都有实物演示。

一休哥主讲。

空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常一年。

每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。

有意者联系群主。

名额不多，报名从速。

各种型号压缩机功率对照表以及压缩机详细技术参数，此表可作为维修冰箱或空调等制冷设备、更换压缩机的技术依据。

企业名称产品规格制冷剂汽缸容积(cm3)名义功率(HP)制冷量(W)输入功率(W)效率(W/W)油的粘度电机类型湖北南光制冷设备有限公司QD56 R12 5.6 132 120 1.1 32 YUR QD63 R12 6.3 145 132 1.1 32 YUR QD72 R12 7.2 165 150 1.1 32 YUR QD80 R12 8.0 186 165 1.12 32 YUR QD88 R12 8.8 200 180 1.11 32 YUR QD96 R12 9.6 233 208 1.12 32 YUR QD110 R12 11 261 238 1.1 32 YUR QD58 R134a 5.8 132 120 1.1 32 YUR QD71 R134a 7.1 148 134 1.1 32 YUR QD78 R134a 7.8 162 145 1.11 32 YUR QD86 R134a 8.6 185 162 1.14 32 YUR Q-5 R22 5.6 750 315 2.38 32 YYR Q-6 R22 6.7 890 370 2.4 32YYRQ-7 R22 7.1 1000 410 2.44 32 YYR Q-8 R22 8.6 1150 460 2.5 32 YYR西安远东公司航空工业总公司QD24 R12 2.4 55 75 0.73 22 RSIR QD30 R12 3.0 75 95 0.78 22 RSIR QD45A R12 4.5 113 116 0.95 22 RSIR QD52A R12 5.2 132 139 0.95 22 RSIR QD57A R12 5.7 142 137 1.05 22 RSIR QD62A R12 6.2 154 154 0.95 32 RSIR QD62GA R12 6.2 154 134 1.07 32 RSCR QD75GA R12 7.5 190 168 1.09 32 RSCR QD88G R12 8.8 220 193 1.11 32 RSCR黄石东贝冷机集团有限公司QD59 R12 5.9 137 134 1.02 32 RSIR QD59G R12 5.9 155 124 1.25 32 RSCR QD68G R12 6.8 170 140 1.21 32 RSIR QD70 R12 7.0 160 152 1.05 32 RSIR QD70G R12 7.0 180 144 1.25 32 RSCR QD90 R12 9.0 180 160 1.12 32 RSIR QD90A R12 9.0 180 160 1.12 32 RSIR QD98 R12 9.8 207 185 1.12 32 RSIR QD120 R12 12.0 265 228 1.16 32 RSIR QD120L R12 12.0 265 237 1.12 32 RSIR QD142 R12 14.2 324 280 1.16 32 RSIR QD167L R12 16.7 375 330 1.14 32 CSIR QD59 R12 5.9 495 270 1.83 32 RSIR QG70 R12 7.0 590 310 1.90 32 RSIR QG90 R12 9.0 710 375 1.90 32 RSIR QG98 R12 9.8 820 400 2.05 32 RSIR QG120L R12 12.0 985 480 2.05 32 CSIR QG142L R12 14.2 1178 575 2.05 32 CSIR QD88Y R600a 8.8 138 115 1.20 32 RSIR QD100Y R600a 10.0 152 124 1.22 32 RSIR QD123Y R600a 12.3 180 138 1.30 32 RSIR QD80 R12 8.0 180 160 1.12 32 RSIR企业名称产品规格制冷剂汽缸容积名义制冷量输入功率效率(W/W)油的粘度电机类型(cm3) 功率(HP)(W) (W)中国扎努西电气机械天津压缩机有限公司M612T R12 3.4 70 78 0.9 RSIRM792T R12 4.4 100 96 1.02 RSIRM1040T R12 5.77 130 125 1.04 RSIRM1260T R12 7.00 162 155 1.05 RSIRM1350T R12 7.52 180 164 1.10 RSIRM1450T R12 8.04 188 172 1.10 RSIR HV57AA R600a 5.73 81 70 1.15 RSIR HV67AA R600a 6.75 89 76 1.17 RSIR HV75AA R600a 7.52 107 89 1.20 RSIR HV57AH R600a 5.73 82 62 1.33 RSIR HV67AH R600a 6.75 89 66 1.34 RSIR HV75AH R600a 7.52 108 78 1.38 RSIR OF789C R134a 4.38 99 95 1.04 RSIR OF1033C R134a 5.73 133 121 1.10 RSIR OF1260C R134a 7.00 160 143 1.12 RSIR OF1350C R134a 7.52 178 152 1.15 RSIR OF1550C R134a 8.60 215 187 1.15 RSIROF789CY R134a 4.38 110 94/89(1.17)/(1.23)(RSIR)/(RSCR)OF1033CY R134a 5.73 138 115/109(1.20)/(1.26)(RSIR)/(RSCR) OF1260CH R134a 7.00 162 126 1.28 RSCR OF1350CH R134a 7.52 185 137 1.35 RSCR OF1550CH R134a 8.60 215 159 1.35 RSCR贵州扎努西电气机械有限公司GQR45AG R134a 4.56 1/8 107 101 1.06 ISO15 RSIR GQR60AG R134a 5.99 1/6 145 129 1.12 ISO15 RSIR GQR70AG R134a 6.64 1/5 169 144 1.17 ISO15 RSIR GQR80AG R134a 8.10 1/5 195 167 1.17 ISO15 RSIR GQR90AG R134a 9.08 1/4 216 186 1.16 ISO15 RSIR GQR99AG R134a 9.93 1/4 230 198 1.16 ISO15 RSIRGQY45AG R134a 4.56 1/8 119 96 1.24 ISO15(RSIR)/(RSCR)GQY55AG R134a 5.46 1/6 145 116 1.25 ISO15(RSIR)/(RSCR) GQY60AG R134a 5.99 1/5 166 128 1.30 ISO15(RSIR)/(RSCR) GQY75AG R134a 7.39 1/5 204 153 1.33 ISO15(RSIR)/(RSCR) GQY80AG R134a 8.10 1/4 227 169 1.34 ISO15(RSIR)/(RSCR) GQY90AG R134a 9.08 1/4 250 184 1.36 ISO15(RSIR)/(RSCR)企业名称产品规格制冷剂汽缸容积(cm3)名义功率(HP)制冷量(W)输入功率(W)效率(W/W)油的粘度电机类型HQ80AA R600a 8.10 1/7 120 99 1.21 RSIR HQ99AA R600a 9.93 1/6 137 111 1.23 RSIR HP12AA R600a 12.06 1/5 174 149 1.17 RSIR HP14AA R600a 14.17 1/5 200 169 1.18 RSIR HP16AA R600a 16.14 1/4 222 187 1.19 RSIR HQ80AH R600a 8.10 1/7 121 88 1.37 RSCR HQ99AH R600a 9.93 1/6 140 104 1.34 RSCR HP12AH R600a 12.06 1/5 166 115 1.44 RSCR HP14AH R600a 14.17 1/5 179 123 1.45 RSCR HP16AH R600a 16.14 1/4 209 143 1.46 RSCR浙江玉环县冰箱压缩机厂QD24 R12 2.33 48 68 0.70 RSIR QD30 R12 3.00 65 81 0.80 RSIR QD36 R12 3.60 75 88 0.85 RSIR QD43 R12 4.38 95 100 0.95 RSIR QD51 R12 5.10 115 115 1.00 RSIR QD57 R12 5.70 135 135 1.00 RSIR QD66 R12 6.60 155 155 1.00 RSIR QD66B R12 6.60 155 141 1.10 RSIR QD77 R12 7.70 185 181 1.02 RSIR杭丽制冷设备有限公司QD38 R12 3.8 1/10 80 88 0.9 RSIR QD45L R12 4.5 1/8 102 107 0.95 RSIR QD52L R12 5.2 1/7 122 128 0.95 RSIR QD59L R12 5.9 1/6 136 139 0.97 RSIR QD66L R12 6.6 1/6 150 145 1.03 RSIR QD76LB R12 7.6 1/5 172 164 1.05 RSIR QD91L R12 9.1 1/3 210 190 1.09 RSIR QD110L R12 11.0 3/8 260 232 1.12 RSIR QD81L R12 8.1 1/4 190 175 1.08 RSIR西安东方机械厂QDX36 R12 3.57 130 103 1.26 32 PTCS QDX40 R12 4.0 147 115 1.28 32 PTCS QDX45 R12 4.5 167 129 1.29 32 PTCS QDX36 MP39 3.57 130 103 1.26 32 PTCS QDX40 MP39 4.0 147 115 1.28 32 PTCS QDX36H 134a / 130 103 1.26 / PTCS贵阳恩布拉科雪花压缩机有限公司ECS35LP CFC12 4.34 1/8 111 100 1.11 ISO32 LST/RSIR ECS45LP CFC12 5.14 1/6 138 120 1.15 ISO32 LST/RSIR ECS60LP CFC12 6.77 1/5 182 157 1.16 ISO32 LST/RSIR ECS70LP CFC12 7.90 1/4 208 180 1.16 ISO32 LST/RSIR ECS85LR(W)CFC12 7.90 1/4 246 213 1.16 ISO32 LST/RSIR ECS35HLP HFC134a 4.68 1/8 108 98 1.10 ISO22 LST/RSIR ECS45HLP HFC134a 5.81 1/6 136 122 1.11 ISO22 LST/RSIR ECS60HLP HFC134a 7.46 1/5 176 156 1.13 ISO22 LST/RSIR ECS70HLP HFC134a 8.71 1/4 208 184 1.13 ISO22 LST/RSIR ECS35CLP HC600a 7.46 1/8 110 96 1.14 ISO32 LST/RSIR ECS45CLP HC600a 8.71 1/6 127 112 1.14 ISO32 LST/RSIR ECS50CLP HC600a 9.32 1/6+ 146 118 1.24 ISO32 LST/RSIR ECS55CLP HC600a 10.13 1/5 161 129 1.24 ISO32 LST/RSIR ECS60CLP HC600a 11.03 1/5+ 180 143 1.26 ISO32 LST/RSIR企业名称产品规格制冷剂汽缸容积(cm3)名义功率(HP)制冷量(W)输入功率(W)效率(W/W)油的粘度电机类型ECT45LP CFC12 4.68 1/6 138 109 1.27 ISO32 LST/RSCRECT60LP CFC12 5.81 1/5 173 128 1.35 ISO32 LST/RSCR ECT70LP CFC12 6.77 1/4 202 150 1.35 ISO32 LST/RSCR ECT45HLP HFC134a 5.14 1/6 133 106 1.27 ISO22 LST/RSCR ECT60HLP HFC134a 6.77 1/5 184 137 1.35 ISO22 LST/RSCR ECT70HLP HFC134a 7.46 1/4 208 154 1.35 ISO22 LST/RSCR四川丹甫制冷压缩机有限责任公司(原建川机器厂) PW2.4AK R12 2.7 42 56 0.75 32 RSIR PW3.0AK R12 3.12 56 68 0.82 32 RSIR PW3.5AK R12 3.60 70 78 0.90 32 RSIR PW4.0AK R12 4.16 90 94 0.96 32 RSIR PW4.5AK R12 4.57 105 105 1.0 32 RSIR PW5.5AK R12 5.54 128 128 1.0 32 RSIR PW6.1AK R12 6.09 145 140 1.03 32 RSIR PW7.1AK R12 7.06 168 152 1.10 32 RSIR PW8.0AK R12 7.85 186 177 1.05 32 RSIR PW8.6AK R12 8.64 205 195 1.05 32 RSIR PW4.0BK R600a 4.16 45 48 0.90 32 RSIR PW6.0BK R600a 6.09 80 78 1.02 32 RSIR PW9.0BK R600a 8.64 125 105 1.20 32 RSIR PW3.0DK R12 3.12 68 80 0.85 32 RSIR PW3.5DK R12 3.60 85 94 0.90 32 RSIR PW3.5CK R22 3.60 455 230 1.95 32 RSIR PW4.5CK R22 4.33 550 265 2.05 32 RSIR PW5.5CK R22 5.54 700 340 2.05 32 RSIR贵州森林电器有限公司XLZ272V R12 2.72 91 77 1.18 32 单向极XLZ309V R12 3.09 109 90 1.21 32 单向极XLZ357V R12 3.57 130 104 1.25 32 单向极XLZ400V R12 4.00 148 116 1.28 32 单向极XLZ418V R12 4.18 152 123 1.24 32 单向极XLZ460V R12 4.60 167 135 1.24 32 单向极XLZ500V R12 5.00 190 143 1.33 32 单向极XLZ586V R12 5.86 221 171 1.29 32 单向极XLZ091V R12 9.10 330 256 1.29 32 单向极XAZ309V R134a 3.09 99 88 1.13 15 单向极XAZ357V R134a 3.57 116 103 1.13 15 单向极XAZ418V R134a 4.18 146 119 1.23 15 单向极XAZ418W R134a 4.18 174 134 1.30 15 单向极XAZ460V R134a 4.60 156 130 1.20 15 单向极YAZ500V R134a 5.00 181 144 1.26 15 单向极YAZ586V R134a 5.86 218 165 1.32 15 单向极YAZ645V R134a 6.45 239 181 1.32 15 单向极XAZ357R R134a 3.57 118 97 1.22 15 单向极XAZ418R R134a 4.18 143 113 1.27 15 单向极XAZ460R R134a 4.60 160 130 1.23 15 单向极YAZ500R R134a 5.00 184 135 1.36 15 单向极YAZ586R R134a 5.86 222 159 1.40 15 单向极KH122V R22 12.20 1970 690 2.86 56 单向极KH134V R22 13.40 2200 770 2.86 56 单向极企业名称产品规格制冷剂汽缸容积(cm3)名义功率(HP)制冷量(W)输入功率(W)效率(W/W)油的粘度电机类型YB586V R134a 5.86 625 2602.4015单向极XB357V R134a 3.57 365 170 2.15 15单向极XB418V R134a 4.18 440 210 2.10 15单向极XH235V R22 2.35 335 170 1.97 56单向极YB645W R134a 6.45 840 360 2.33 15单向极加西贝拉压缩机有限公司B1055C R12 3.44 71 860.8332 RSIR B1075C R12 4.38 87 100 0.87 32 RSIR B1085C R12 4.85 102 115 0.89 32 RSIR B1112C R12 5.90 140 137 1.02 32 RSIR B1114C R12 7.00 163 159 1.05 32 RSIR B1116C R12 8.00 186 169 1.10 32 RSIR B1118C R12 8.85 210 184 1.14 32 RSIR B1055CY R600a 5.3 70 64 1.10 32 RSIR B1075CY R600a 6.6 87 76 1.15 32 RSIR B1085CY R600a 8.1 102 87 1.17 32 RSIR B1111CY R600a 8.8 128 102 1.20 32 RSIR B1112CY R600a 9.9 140 117 1.20 32 RSIRB1114CY R600a 11.0 160 128 1.25 32 RSIR B1116CY R600a 13.0 186 143 1.30 32 RSIR B1118CY R600a 14.6 203 156 1.30 32 RSIR重庆长风压缩机有限责任公司QD45A R12 4.5 1/8 100 1020.9832 RSIR QD45K R12 4.5 1/8 100 108 0.90 32 PTC QD55A R12 5.5 1/6 120 125 0.96 32 RSIR QD65A R12 6.5 1/5 155 160 0.97 32 RSIR QD69A R12 6.9 1/5 175 175 1.00 32 RSIR QD86A R12 8.6 1/4 195 185 1.05 32 RSIR QD102A R12 10.2 1/3 248 230 1.08 32 RSIR QD116 R12 11.6 1/3 268 248 1.08 32 RSIR QD142 R12 14.2 1/2 330 300 1.10 32 RSIR QD162 R12 16.2 1/2 380 345 1.10 32 RSIR QZG278 R12 27.8 3/4 2320 1000 2.30 32 RSIR QD35A R12 3.5 1/10 80 85 0.95 32 RSIR西安庆安冷机有限公司YZG-15 R22 9.13 1500 500 3.0 56 PSC YZG-22(R) R22 13.0 2200 730 3.0 56 PSC YZG-23(R) R22 14.2 2350 780 3.0 56 PSC YZG-35(R) R22 21.1 3580 1200 3.0 56 PSC YZG-39(R) R22 23.7 3900 1300 3.0 56 PSC YZG-43(R) R22 26.4 4350 1450 3.0 56 PSC YZG-28(R) R22 17.3 2850 950 3.0 56 PSC YZG-32(R) R22 18.9 3200 1067 3.0 56 PSC YZG-28D1 R22 14.2 2850 940 3.0 56 PSC YZG-38D1 R22 18.9 3850 1300 3.0 56 PSC威电器公司浙江温州华QD30 R12 3.0 78 103.5 0.75 32.8 RSIR QD51A R12 5.1 114 138 0.95 32.8 RSIR企业名称产品规格制冷剂汽缸容积(cm3)名义功率(HP)制冷量(W)输入功率(W)效率(W/W)油的粘度电机类型金D66C15RA R134a6.55151 120 1.26 22单相诱导D66C15RB R134a 6.55 178 136 1.31 22 单相诱阳松下冷机压缩机有限公司导D77C18RA R134a 7.69 186 142 1.31 22单相诱导D77C18RB R134a 7.69 207 149 1.39 22单相诱导D77C147A R134a 7.69 236 173 1.36 22单相诱导QA66C15RA R134a 6.55 150 136 1.1 22单相诱导QA77C17GB R134a 7.69 176 150 1.17 22单相诱导DA91E HC600a 9.1 140 (103)/(108) (1.36)/(1.30) 22单相诱导DA100E HC600a 10.3 160 (116)/(121) (1.38)/(1.32) 22单相诱导DA110E HC600a 10.9 174 (122)/(128) (1.43)/(1.36) 22单相诱导DC91E HC600a 9.1 140 (97)/(103) (1.45)/(1.36) 22单相诱导DC100E HC600a 10.3 160 (109)/(116) (1.47)/(1.38) 22单相诱导DC110E HC600a 10.9 174 (118)/(123) (1.47)/(1.37) 22单相诱导广州万宝冷机集团公司QD43A R124.3396 103 0.93 15PTC启动器电阻分相起动QD51B R12 5.10 123 119 1.03 15PTC启动器电阻分相起动QD57A R12 5.65 139 140 0.99 15PTC启动器电阻分相起动QD57B R12 5.65 139 127 1.09 15PTC启动器电阻分相起动QD66A R12 6.55 157 155 1.01 15PTC启动器电起动QD66BR126.55157 1421.1015PTC 启动器电阻分相起动 QD77A R127.69185 176 1.0515PTC 启动器电阻分相起动 QD77B R127.69185 168 1.1015PTC 启动器电阻分相起动 D110 R124.33116 103 1.1215PTC 启动器电阻分相起动 D113 R125.10148 123 1.2015PTC 启动器电阻分相起动 D115 R125.65166 131 1.2715PTC 启动器电阻分相起动 D116 R126.55180 149 1.2115PTC 启动器电阻分相起动 D119 R127.69220 174 1.2615PTC 启动器电阻分相起动 D110 R124.33116 97 1.2015PTC 启动器电阻分相起动，电容运行 D113 R125.10148 116 1.2815PTC 启动器电起动，电容运行企业名称产品规格制冷剂汽缸容积(cm3)名义功率(HP)制冷量(W)输入功率(W)效率(W/W)油的粘度电机类型广州万宝冷机集团公司D115 R12 5.65 166 126 1.32 15PTC启动器电阻分相起动，电容运行D116 R12 6.55 180 140 1.29 15PTC启动器电阻分相起动，电容运行D119 R12 7.69 220 164 1.34 15PTC启动器电阻分相起动，电容运行CQ66 R152a/R22 6.55 165 146 1.13 15PTC启动器电阻分相起动CD51 R152a/R22 5.10 150 125 1.20 15PTC启动器电阻分相起动CD57 R152a/R22 5.65 168 134 1.25 15PTC启动器电阻分相起动BD91 R600a 9.07 132 108 1.23 15PTC启动器电阻分相起动BD110 R600a 10.86 160 128 1.25 15PTC启动器电阻分相起动AD51 R134a 5.10 121 106 1.14 15PTC启动器电阻分相起动AD57 R134a 5.65 141 116 1.21 15PTC启动器电阻分相起动AD66 R134a 6.55 161 132 1.22 15PTC启动器电阻分相起动AD77 R134a 7.69 186 150 1.24 15PTC启动器电阻分相起动AQD57 R134a 5.65 134 124 1.08 15PTC启动器电阻分相起动AQD66 R134a 6.55 150 136 1.10 15PTC启动器电阻分相起动AQD77 R134a 7.69 176 161 1.09 15PTC启动器电阻分相起动杭州钱江制冷设备实业有限公司QD35 R12 3.5 78 80 0.98 18 RSIR QD45 R12 4.5 102 107 0.95 18 RSIR QD55 R12 5.5 125 125 1.00 18 RSIR QD65 R12 6.5 150 145 1.03 18 RSIR QD75 R12 7.5 170 162 1.05 18 RSIR QD85 R12 8.5 195 184 1.06 18 RSIR QD68 R12 6.8 160 150 1.07 18 RSIR QD91 R12 9.1 226 207 1.10 18 RSIR企业名称产品规格制冷剂汽缸容积(cm3)名义功率(HP)制冷量(W)输入功率(W)效率(W/W)油的粘度电机类型广州三菱电机华凌压缩机公司RH135 R22 13.5 (2300)/(2320) 760/780 3.0340℃53.31100℃7.051PSC RH145 R22 14.5 (2470)/(2500) 820/840 3.0240℃53.31100℃7.051PSC RH165 R22 16.5 (2870)/(2890) 930/950 3.0940℃53.31100℃7.051PSC RH174 R22 17.4 (2960)/(2990) 960/980 3.0940℃53.31100℃7.051PSC RH185 R22 18.5 (3190)/(3210) 1030/1060 3.0940℃53.31100℃7.051PSC RH197 R22 19.7 (3390)/(3420) 1100/1130 3.0940℃53.31100℃7.051PSC RH207 R22 20.7 (3580)/(3600) 1160/1190 3.0940℃53.31100℃7.051PSC RH220 R22 22.00 (3800)/(3840) 1230/1270 3.0940℃53.31100℃7.051PSC RH231 R22 23.1 (4010)/(4030) 1300/1330 3.0940℃53.31100℃7.051PSCRH247 R22 24.7 (4290)/(4330) 1390/1430 3.0940℃53.31100℃7.051PSC松下*万宝(广州)压缩机有限公司2P14 R22 13.2 (2186)/(2686)7208503.0/3.1动粘度40℃Cst56～62100℃Cst60～72密闭型电机2P15 R22 14.7 (2419)/(2965)8159502.9/3.1动粘度40℃Cst56～62100℃Cst60～72密闭型电机2P16 R22 15.5 (2606)/(3145)87510002.9/3.1动粘度40℃Cst56～62100℃Cst60～72密闭型电机2P17 R22 16.3 (2745)/(3325)95510403.0/3.1动粘度40℃Cst56～62100℃Cst60～72密闭型电机2P18 R22 17.4 (2905)/(3570)97011353.0/3.1动粘度40℃Cst56～62100℃Cst60～72密闭型电机2P19 R22 18.1 (3115)/(3715)103512303.0/3.0动粘度40℃Cst56～62100℃Cst60～72密闭型电机2P20 R22 19.1 (3295)/(3907)108012353.0/3.1动粘度40℃Cst56～62100℃Cst60～密闭型电72 机企业名称产品规格制冷剂汽缸容积(cm3)名义功率(HP)制冷量(W)输入功率(W)效率(W/W)油的粘度电机类型松下*万宝(广州)压缩机有限公司2K22 R22 22.5 3745 1265 2.9动粘度40℃Cst56～62100℃Cst60～72密闭型电机2K23 R22 23.5 3990 1300 3.0动粘度40℃Cst56～62100℃Cst60～72密闭型电机2K25 R22 25.2 4295 1380 3.0动粘度40℃Cst56～62100℃Cst60～72密闭型电机2K28 R22 28.2 4665 1565 2.9动粘度40℃Cst56～62100℃Cst60～72密闭型电机2K32 R22 31.4 5233 1860 2.8动粘度40℃Cst56～62100℃Cst60～72密闭型电机2K33 R22 33.0 5450 1845 2.9动粘度40℃Cst56～62100℃Cst60～72密闭型电机2K34 R22 34.1 5695 1940 2.9动粘度40℃Cst56～62100℃Cst60～72密闭型电机广州越胜环境试验设备有限公司C73A F22 11 2051 700 2.9 34氟电机C83A F22 14 2491 850 2.9 34E级耐氟电机C93A F22 15 2637 890 2.9 34E级耐氟电机C103A F22 17 2960 1000 2.9 34E级耐氟电机C113A F22 19 3222 1100 2.9 34E级耐氟电机C123A F22 21 3632 1230 2.9 34E级耐氟电机C133A F22 23 3954 1350 2.9 34E级耐氟电机C153A F22 25 4396 1500 2.9 34E级耐氟电机C81B F22 11 2460 850 2.9 34E级耐氟电机C101B F22 14 3012 1035 2.9 34E级耐氟电机C111B F22 15 3223 1100 2.9 34E级耐氟电机C121A F22 17 3602 1235 2.9 34E级耐氟电机C141A F22 19 3958 1365 2.9 34E级耐氟电机C82A F22 11 2430 850 2.9 34E级耐氟电机C102A F22 14 3078 1040 2.9 34氟电机C112A F22 15 3223 1100 2.9 34E级耐氟电机C122A F22 17 3635 1220 2.9 34E级耐氟电机C142A F22 19 3950 1330 2.9 34 E级耐, 氟电机C152A F22 21 4395 1465 2.9 34E级耐氟电机C182A F22 25 5425 1750 2.9 34E级耐氟电机企业名称产品规格制冷剂汽缸容积(cm3)名义功率(HP)制冷量(W)输入功率(W)效率(W/W)油的粘度电机类型江西华意压缩机股份有限公司AE1330Y R134a 4.05 80 84 0.95 32 RSIR AE1330Y R134a 4.05 90 88 1.02 32 RSIR AE1330Y R134a 4.05 80 84 0.95 32 RSIR AE1340Y R134a 5.11 108 100 1.08 32 RSIR AE1340Y R134a 5.11 120 110 1.08 32 RSIR AE1340Y R134a 5.11 108 100 1.08 32 RSIR AE1350Y R134a 5.98 134 120 1.12 32 RSIR AE1350Y R134a 5.98 140 109 1.28 32 CSCR AE1350Y R134a 5.98 138 125 1.10 32 RSIR AE1360Y R134a 6.91 157 136 1.15 32 RSIR AE1360Y R134a 6.91 174 146 1.19 32 RSIR AE1360Y R134a 6.91 166 134 1.24 32 CSCR AE1370Y R134a 8.09 172 145 1.18 32 RSIR AE1370Y R134a 8.09 189 156 1.21 32 RSIR AE1370Y R134a 8.09 182 144 1.26 32 CSCRAE1390Y R134a 9.41 224 188 1.19 32 RSIR AE1390Y R134a 9.41 244 198 1.23 32 RSIR AE1390Y R134a 9.41 232 182 1.27 32 CSCR AE1330M R600a 5.98 84 74 1.14 18 RSIR AE1340M R600a 6.91 105 88 1.19 18 RSIR AE1350M R600a 8.09 125 102 1.23 18 RSIR AE1360M R600a 9.41 146 118 1.24 18 RSIR贵州日立电器有限公司SG920DB2-N 2500/50Hz 690 SGZ20DB2-N 3150/50Hz 881 SGW20DB4-N 3020/50Hz 978 SG920DB2-Y 2470/50Hz 760 SGZ20DB2-Y 3120/50Hz 969 SGW20DB4-Y 2990/50Hz 1076 SG720BB2-Y 2470/50Hz 760 SGA0 R22 1560/60HzSG1B R22 1680/2060SG3D R22 2060/2510SG4E R22 2320/2780SG5F R22 2470/50HzSG5Q R22 2650/3200SG6G R22 2760/50HzSG6P R22 2850/3470SH7H R22 3250/4000SH7Q R22 3535/4350SH8J R22 3670/50HzSH8K R22 3880/50HzSH9R R22 4270/50Hz SHZL R22 4820/5890 SHYM R22 5165/6475 SHXS R22 5630/50Hz SHWT R22 5990/7470。

压缩机-装配说明

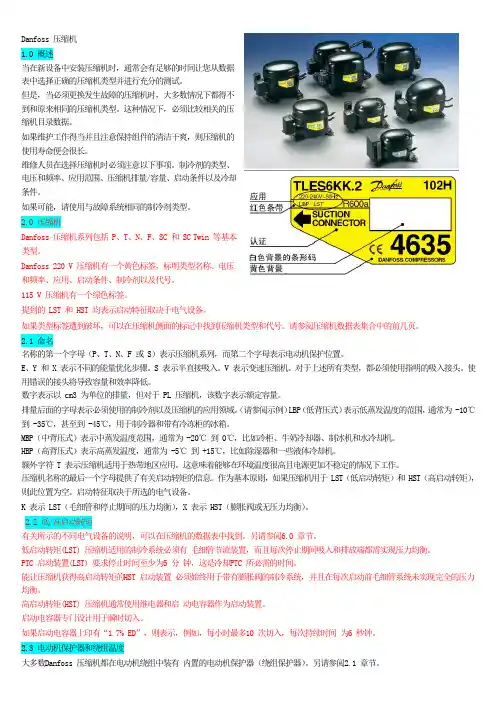

Danfoss 压缩机1.0 概述当在新设备中安装压缩机时，通常会有足够的时间让您从数据表中选择正确的压缩机类型并进行充分的测试。

但是，当必须更换发生故障的压缩机时，大多数情况下都得不到和原来相同的压缩机类型。

这种情况下，必须比较相关的压缩机目录数据。

如果维护工作得当并且注意保持组件的清洁干爽，则压缩机的使用寿命便会很长。

维修人员在选择压缩机时必须注意以下事项。

制冷剂的类型、电压和频率、应用范围、压缩机排量/容量、启动条件以及冷却条件。

如果可能，请使用与故障系统相同的制冷剂类型。

2.0 压缩机Danfoss 压缩机系列包括 P、T、N、F、SC 和 SC Twin 等基本类型。

Danfoss 220 V 压缩机有一个黄色标签，标明类型名称、电压和频率、应用、启动条件、制冷剂以及代号。

115 V 压缩机有一个绿色标签。

提到的 LST 和 HST 均表示启动特征取决于电气设备。

如果类型标签遭到破坏，可以在压缩机侧面的标记中找到压缩机类型和代号。

请参阅压缩机数据表集合中的前几页。

2.1 命名名称的第一个字母（P、T、N、F 或 S）表示压缩机系列，而第二个字母表示电动机保护位置。

E、Y 和 X 表示不同的能量优化步骤。

S 表示半直接吸入。

V 表示变速压缩机。

对于上述所有类型，都必须使用指明的吸入接头。

使用错误的接头将导致容量和效率降低。

数字表示以 cm3 为单位的排量，但对于 PL 压缩机，该数字表示额定容量。

排量后面的字母表示必须使用的制冷剂以及压缩机的应用领域。

（请参阅示例）LBP（低背压式）表示低蒸发温度的范围，通常为 -10℃到 -35℃，甚至到 -45℃，用于制冷器和带有冷冻柜的冰箱。

MBP（中背压式）表示中蒸发温度范围，通常为 -20℃到 0℃，比如冷柜、牛奶冷却器、制冰机和水冷却机。

HBP（高背压式）表示高蒸发温度，通常为 -5℃到 +15℃，比如除湿器和一些液体冷却机。

额外字符 T 表示压缩机适用于热带地区应用。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PH130M1C-4DZDE2
冷暖兼用型空调机 COOLING ＆ HEATING
全封闭型电动压缩机 HERMETIC MOTOR COMPRESSOR
旋转式
ROTARY
TUV、CCC
使用冷媒 REFRIGERANT
R22
润滑油名·油量 OIL·OIL CHARGE
涂装 PAINTING
SUNISO 4GSD or NM56EP or Equivalent 或等同品 ·350 ml
黑色
BLACK COLOR PAINT
总质量（含润滑油量） NET MASS（OIL INCLUDED）
排除容积 DISPLACEMENT
吸气管内径 SUCTION TUBE(I.D)
排气管内径 DISCHARGE TUBE(I.D)
10.4 13.1 9.8 6.5
kg cm3/rev mm mm
MPa(G)
压缩比 COMPRESSION RATIO
2.06
0.29~0.59
8
以下
MAX
2.6
0.1~0.69
8
以下
MAX
绕组温度
℃
100
125
MOTOR COIL TEMP.
排气管温度
℃
100
115
DISCHARGE TUBE TEMP.
※ 空调系统设计制造注意事项 SYSTEM DESIGN AND PROCESS LIMITATIONS
异常音、异常电流
MORE THAN 10% OF TOTAL CIRCULATION QUANTITY OF REFRIGERANT. 起动时和冷冻循环切换时没有异常音及异常电流发生
ABNORMAL NOISE & CURRENT 温差△T： TEMP.DIFFERENT℃ （△T=壳底部温度-冷凝温度） （△T=CASE BOTTOM TEMP
LEAK TIGHT PRESSURE
低压侧 LOWER PRESSURE SIDE
2.9 MPa 1.4 MPa
耐压试验压力（TP） HYDROSTATIC
STRENGTH PREESSURE
高压侧 HIGHER PRESSURE SIDE 低压侧 LOWER PRESSURE SIDE
绝缘阻抗（封入氮气时） INSULATION RESISTANCE （FILLED WITH NITROGEN GAS）
绝缘耐压 WITHSTAND VOLTAGE
残余水分量 RESIDUAL MOITSTURE
· 含尘量 · RESIDUAL IMPURITIES
接地阻抗 EARTHING RESISTANCE
4、使用条件范围 OPERATING CONDITIONS
4.2 MPa
2.0 MPa
以上 20 MΩ MIN
1-2 电机 MOTOR 电机的型式·起动方式 MOTOR TYPE·STARTING TYPE
极数 POLE
额定电压频率 RATED VOLTAGE·FREQUENCY
额定回转数 RATED REVOLUTION
绝缘等级 INSULATION GRADE
绕组阻抗 WINDING RESISTANCE(20℃) 堵转电流 LOCKED ROTOR AMPS
COP
W/W %
☆ 307/292±5%
噪音/NOISE
dB(A)
(Sound Power Level)
振动
m/s2
VIBRATION（法线方向振动实效值）
★ 65 以下 MAX
★ 2.8 以下 MAX
☆测定条件 RATING CONDITIONS
·额定电压 RATED VOLTAGE :1φ-50Hz-220-240V
-CONDENSING TEMP
断续运转间隔
KNOCKING NOISE OR OVERCURRENT SHOULD NOT OCCUR AT START-UP OR REVERSING CYCLE. 连续运转时（包含除霜、除湿）温差在 5℃以上。控制运转时在 0℃以上。 5 OR MORE：CONTINUOUS OPERATION 5 OR MORE：DEFROSTING OPERATION 5 OR MORE：DRY OPERATION 0 OR MORE：CONTROLLED INTERMITTENT OPERATION 每一循环 5 分钟以上（ON2 分钟以上、OFF2 分钟以上）。
1
1K14720913
……
MODELS
螺母垫片 NUT PACKING
1
1K14721010
……
端子螺母 TERMINAL NUT
1
1K14300711
……
过载保护器 OVERLOAD
BF630-MA
1
1K14920960
……
PROTECTOR
接地螺钉 EARTHING HEX BOLT
* 铜质镀镍螺钉
许容冷媒封入量
kg
LIMIT OF REFFIGERANT
0.85 kg
以下
AMOUNT 连续液返回量
MAX 连续液在储液罐前的返回量不超过总冷媒循环量的 10%
CONTINUOUS FLOOD BACK CONTINUOUS FLUID BACK BEFORE THE ACCUMULATOR NOT BE
AC1500V-1min
160mg 以下 ·45mg 以下 MAX · MAX
以下
0.1 Ω MAX
-4-
GMCC
PH130M1C-4DZDE2
项目 ITEMS
负荷 LOAD
标
准（参考）
STANDARD（reference）
最
高
MAX.
排气压力
MPa(G)
DISCHARGE PRESSURE
吸气压力 SUCTION PRESSURE
电容容量 Capacity ： 25 μF 耐压 Withstanding Voltage: ≥370VAC
过载保护器 OVER LOAD PROTECTOR
外置 （EXTERNAL）
BF630-MA
~电源 Power
OLP RC
C
AuxSMain来自RS：START（辅绕组 AUX WINDING） R：RUN（主绕组 MAIN WINDING） C：COMMON（共通） RC： 运转电容 RUNNING CAPACITOR
φ150底脚用 FOR BASE OFφ150-TYPE
3
1K14910111
……
端子罩
外保护器定速机共用
TERMINAL COVER
FOR FIXED-FREQUENCY MODELS
1
1K14722311
……
外保护器定速机专用
端子垫片 TERMINAL PACKING
FOR External OLP FIXED-FREQUENCY
-3-
GMCC
PH130M1C-4DZDE2
If the Earthing Hole on the Base of Compressor will have been connected with Earthing Wire, Please Remove and throw away the
Antirust Steel Bolt and Washer which has been installed on Compressor, and Use the Copper Bolt and Washer listed above or Equivalent.
2. 压缩机及标准附属品一览 COMPRESSOR & STANDARD ACCESSORY
品名 PARTS NAME
型
号
TYPE (MODEL)
个数
图纸代号
PIECES DRAWING CODE
备注
Note
压缩机外形图 DRAW EXTER
PH130M1C-4DZDE2
1
1K518803Gr
……
橡胶垫 RUBBER CUSHION
承 认担 当
-1-
GMCC
1.规格 SPECIFICATION 1-1、 压缩机要项 PRINCIPAL ITEMS OF COMPRESSOR
空调机的型式 AIR CONDITIONER TYPE
压缩机的型式 COMPRESSOR TYPE
压缩机方式 COMPRESSION TYPE
安全认证 Safety Approval
承认印签 SIGNATURE
承认日期 DATE
本规格书从贵公司承认之日起生效，一式四份。贵公司负责人承认 签名之后请返回我公司一份，贵公司保留三份。 This document will be effective with your authorized signature. Please return one ( 1 ) copy of this form , and keep the other three ( 3 ) copies for your records.
3. 运转标准 STANDARD OF PERFORMANCE 3-1、性能 RATED PERFORMANCE
（参考） GB 条件时 AT GB STANDARD
冷冻能力/CAPACITY
W
☆ 2225/2235±5%
输入功率/MOTOR INPUT
W
电流/CURRENT
A
☆ 725/765±5% ☆ 3.35/3.40±5%
A
-2-
GMCC
PH130M1C-4DZDE2
