CRH2动车组简介CRH2型电力动车组,是中华人民共和国铁道部为国营铁路进行第六次提速及建造中的高速客运专线铁路,向川崎重工及中国南车集团四方机车车辆股份有限公司订购的高速列车车款之一。
中国铁道部将所有引进国外技术、联合设计生产的中国铁路高速(CRH)车辆均命名为“和谐号”。
CRH2系列为动力分布式、交流传动的电力动车组,采用了铝合金空心型材车体。
一、动车组的基本结构 1.编组结构动车组由8辆车组成,其中4辆动车4辆拖车;首尾车辆设有司机室,可双向驾驶,:2.车辆长度动车组头车长度25.7m,中间车长度25m,总长201.4m,车体宽度3.38m,车体高度3.7m。
3.车顶设备在4、6号车设受电弓及附属装臵,安装高度4m时,受电弓工作高度最低4888mm,最高6800mm,最大升弓高度7000mm。
动车组正常运行时,采用单弓受流,另一台备用,处于折叠状态。
4.车端设备设密接式车钩装臵、风挡及空气、电的连接设施等,包括:1列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
5.车下悬吊设备每辆车下有空调机组、制动控制装臵。
在2、3、6和7号车下有牵引变流器,在2号和6号车下有牵引变压器。
在单号车下有污物箱及水箱。
6.车体结构车体采用铝合金结构,车门处地板距轨面高度1300mm,适合1100~1200mm站台。
二、主要部件、系统的组成及工作原理 1.转向架动车组每节车厢下有两个转向架。
动车下是动力转向架,拖车下是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装臵、基础制动装臵、二系悬挂装臵、牵引电机、驱动装臵组成。
每台动力转向架有两根动力轴,电机采用架悬方式。
拖车转向架组成结构基本一致,但没有牵引电机和驱动装臵2 型号这款车型是以日本新干线的E2系1000番台为基础,也是继台湾高铁的700T型后,第二款自日本出口的新干线列车。
供中国使用的CRH2型均使用与E2系相同的牵引电动机。
CRH2型动车组简介CRH2型动车组以E2-1000型动车组为原型车,通过全面引进设计制造技术,由四方股份公司在国内制造生产。
CRH2型动车组是我局最早开行的动车组,全局目前配置已达24组。
主要开行方向为上海至北京、上海至南京。
其基本情况如下:一、动车组的基本结构1.编组结构动车组由8辆车组成,其中4辆动车4辆拖车;首尾车辆设有司机室,可双向驾驶,编成后结构如下:2.车辆长度动车组头车长度25.7m,中间车长度25m,总长201.4m,车体宽度3.38m,车体高度3.7m。
3.车顶设备在4、6号车设受电弓及附属装置,安装高度4m时,受电弓工作高度最低4888mm,最高6800mm,最大升弓高度7000mm。
动车组正常运行时,采用单弓受流,另一台备用,处于折叠状态。
4.车端设备设密接式车钩装置、风挡及空气、电的连接设施等,包括:列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
5.车下悬吊设备每辆车下有空调机组、制动控制装置。
在2、3、6和7号车下有牵引变流器,在2号和6号车下有牵引变压器。
在单号车下有污物箱及水箱。
6号车设备示意图6.车内布置全列车有1辆一等车和7两二等车。
一等车内座椅2+2布置,二等车2+3布置。
全列车定员610人,定员布置如下表:车厢顺位 1 2 3 4 5 6 7 8定员55 100 85 100 55 100 51 64一等车二等车在单号车厢内设卫生间、小便间和盥洗室。
卫生间小便间盥洗间7.车体结构车体采用铝合金结构,车门处地板距轨面高度1300mm,适合1100~1200mm站台。
二、主要部件、系统的组成及工作原理1.转向架动车组每节车厢下有两个转向架。
动车下是动力转向架,拖车下是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装置、基础制动装置、二系悬挂装置、牵引电机、驱动装置组成。
每台动力转向架有两根动力轴,电机采用架悬方式。

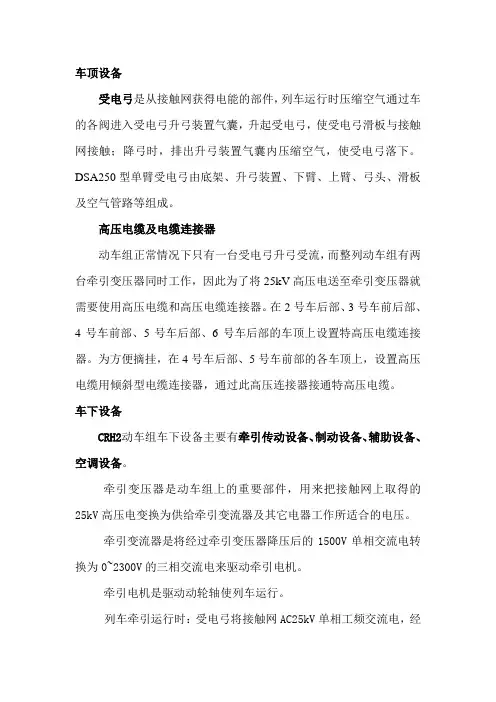

车顶设备受电弓是从接触网获得电能的部件,列车运行时压缩空气通过车的各阀进入受电弓升弓装置气囊,升起受电弓,使受电弓滑板与接触网接触;降弓时,排出升弓装置气囊内压缩空气,使受电弓落下。
DSA250型单臂受电弓由底架、升弓装置、下臂、上臂、弓头、滑板及空气管路等组成。
高压电缆及电缆连接器动车组正常情况下只有一台受电弓升弓受流,而整列动车组有两台牵引变压器同时工作,因此为了将25kV高压电送至牵引变压器就需要使用高压电缆和高压电缆连接器。
在2号车后部、3号车前后部、4号车前部、5号车后部、6号车后部的车顶上设置特高压电缆连接器。
为方便摘挂,在4号车后部、5号车前部的各车顶上,设置高压电缆用倾斜型电缆连接器,通过此高压连接器接通特高压电缆。
车下设备CRH2动车组车下设备主要有牵引传动设备、制动设备、辅助设备、空调设备。
牵引变压器是动车组上的重要部件,用来把接触网上取得的25kV高压电变换为供给牵引变流器及其它电器工作所适合的电压。
牵引变流器是将经过牵引变压器降压后的1500V单相交流电转换为0~2300V的三相交流电来驱动牵引电机。
牵引电机是驱动动轮轴使列车运行。
列车牵引运行时:受电弓将接触网AC25kV单相工频交流电,经过相关的高压电气设备传输给牵引变压器,牵引变压器降压输出1500V单相交流电供给牵引变流器,脉冲整流器将单相交流电变换成直流电,经中间直流电路将DC2600~3000V的直流电输出给牵引逆变器,牵引逆变器输出电压/频率可调的三相交流电源(电压:0~2300V;频率:0~220Hz)驱动牵引电机,牵引电机的转矩和转速通过齿轮变速箱传递给轮对驱动列车运行。
实际上列车牵引就是电能转换到机械能的过程。
CRH2型动车组制动系统采用复合制动模式,即再生制动+电气指令式空气制动。
制动控制系统包括:制动信号发生装置、制动信号传输装置、制动控制装置。
制动信号发生装置即司机制动控制器,位于1、8号(T1c、T2c)车司机室操纵控制台。
CRH2型动车组车体结构概述高速动车组比传统机车车辆的运营速度有大幅度增加,这要求动车组车体结构的设计需考虑:(1)为了减小空气阻力,车体外形需设计成流线型;(2)为了提高乘坐舒适度,车体需采用气密结构;(3)为了降低能耗,车体需采用轻量化设计。
由于铝合金材料的密度低(只有钢材的l/3左右),质量较轻,具有强度大、刚度好的特点,所以在高速动车组车体上得到了广泛应用。
3.1.1车体承载结构特点由于车体需要承受旅客的质量和各种设备的质量,以及动车组在运行过程中的纵向、横向、垂向和扭转等载荷,所以车体需有足够的强度和刚度。
高速动车组车体采用铝合金筒形整体承载结构,能够达到足够的强度和刚度,同时实现结构轻量化。
筒形铝合金车体结构的最大优点是工艺性好、减轻车辆自重、降低能耗、减少运行成本和维护成本。
近年来车体大量采用大型、中空、薄壁的铝合金挤压型材,实现了纵向大幅度自动焊接工艺,提高了质量和生产效率。
3.1.2车体用铝合金材料高速动车组铝合金车体材料主要有5000系、6000系和7000系。
5000系铝合金是变形铝一镁系合金;6000系铝合金是变形铝一镁一硅系合金;7000系铝合金是变形铝一锌系合金。
CRH2型动车组车体用铝合金材料需具有强度高、焊接性好、挤压加工性能优、耐腐蚀性强等特性,主要采用了5000系的5083、6000系的6N01、7000系的7N01等。
这些合金的主要机械性能如表3.1所示。
表3.1CRH2型动车组车体用主要铝合金材料主要机械性能各种铝合金材料的具体技术特征如下:(1)5083是非热处理合金中强度最大的高耐腐蚀性合金,适合于焊接结构。
但其挤压加工性较差,难以得到薄壁及中空型材。
(2)6N01是中等强度的耐腐蚀性铝合金,挤压加工性、加压淬火性均比较优良,能制造出复杂形状的大型薄壁型材,且耐腐蚀性、焊接性较好。
(3)7N01也是焊接结构用铝合金,其强度高,并且通过常温时效处理,焊接部分的强度能够恢复到接近于母材的强度,且耐腐蚀性非常好。
CRH2动车组简介CRH2型电力动车组,就是中华人民共与国铁道部为国营铁路进行第六次提速及建造中得高速客运专线铁路,向川崎重工及中国南车集团四方机车车辆股份有限公司订购得高速列车车款之一。
中国铁道部将所有引进国外技术、联合设计生产得中国铁路高速(CRH)车辆均命名为“与谐号"。
CRH2系列为动力分布式、交流传动得电力动车组,采用了铝合金空心型材车体。
一、动车组得基本结构 1.编组结构动车组由8辆车组成,其中4辆动车4辆拖车;首尾车辆设有司机室,可双向驾驶,: 2.车辆长度动车组头车长度25、7m,中间车长度25m,总长201、4m,车体宽度3、38m,车体高度3、7m。
3。
车顶设备在4、6号车设受电弓及附属装臵,安装高度4m时,受电弓工作高度最低4888mm,最高6800mm,最大升弓高度7000mm.动车组正常运行时,采用单弓受流,另一台备用,处于折叠状态。
4.车端设备设密接式车钩装臵、风挡及空气、电得连接设施等,包括:1列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
5.车下悬吊设备每辆车下有空调机组、制动控制装臵。
在2、3、6与7号车下有牵引变流器,在2号与6号车下有牵引变压器。
在单号车下有污物箱及水箱.6。
车体结构车体采用铝合金结构,车门处地板距轨面高度1300mm,适合1100~1200mm站台。
二、主要部件、系统得组成及工作原理 1.转向架动车组每节车厢下有两个转向架。
动车下就是动力转向架,拖车下就是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装臵、基础制动装臵、二系悬挂装臵、牵引电机、驱动装臵组成。
每台动力转向架有两根动力轴,电机采用架悬方式。
拖车转向架组成结构基本一致,但没有牵引电机与驱动装臵2型号ﻫ这款车型就是以日本新干线得E2系1000番台为基础,也就是继台湾高铁得700T型后,第二款自日本出口得新干线列车.供中国使用得CRH2型均使用与E2系相同得牵引电动机。
CRH2型动车组CRH2型动车组以日本的E21000型动车组为原型车,通过全面引进设计制造技术,由南车青岛四方机车车辆股份有限公司制造生产。
(1)CRH2型动车组的编组及平面布置。
①编组结构。
CRH2型动车组采用动力分散交流传动方式,8辆编组,4动4拖,由两个动力单元组成。
每个动力单元由2辆动车和2辆拖车组成,首尾车辆均设有司机室,可双向驾驶。
通常,列车运行时在前端的司机室内进行操作。
受电弓在4号车和6号车上,采用单弓受流。
两列动车组可连挂运行,联挂时,受电弓双弓受流,为了保证双弓运行200 m的间距要求,一般采用首尾受电弓工作。
②平面布置。
全列车有1辆一等座车和7辆二等座车,一等座车的座椅采用“2+2”布置,二等座车的座椅采用“2+3”布置。
在单号车厢内设卫生间、小便间和盥洗室。
全列车定员610人。
(2)主要外形尺寸。
CRH2型动车组头车的车辆全长为25.7 m,中间车的车辆全长为25 m,列车总长为201.4 m,车体宽度为3.38 m,车体高度为3.7 m。
(3)CRH2型动车组的车内主要设备。
①司机室。
CRH2型动车组两端各设一个司机室,由前端司机室实施列车控制,后端司机室可作乘务员室,两个司机室的设备布置相同。
②给排水和卫生系统。
CRH2型动车组的单号车设有给排水系统和卫生系统,双号车仅设有给排水系统。
③行李架和大件行李存放处。
CRH2型动车组行李架的下板采用挤压成形的聚碳酸酯板。
④餐饮设施。
CRH2型动车组5号车一位端设有带展示柜的吧台。
在吧台对面的侧墙上设有立式餐桌。
在吧台的左侧设有电热开水器和洗池,洗池进水处设杀菌装置。
⑤旅客信息系统。
CRH2型动车组的旅客信息系统主要由广播联络系统、无线收音系统、车外信息显示设备、车内信息显示设备、车内标识、列车运行信息显示设备等组成。
⑥车内环境控制系统。
CRH2型动车组的空调系统主要由空调装置、换气装置和通风系统构成(头车还包括司机室空调)。

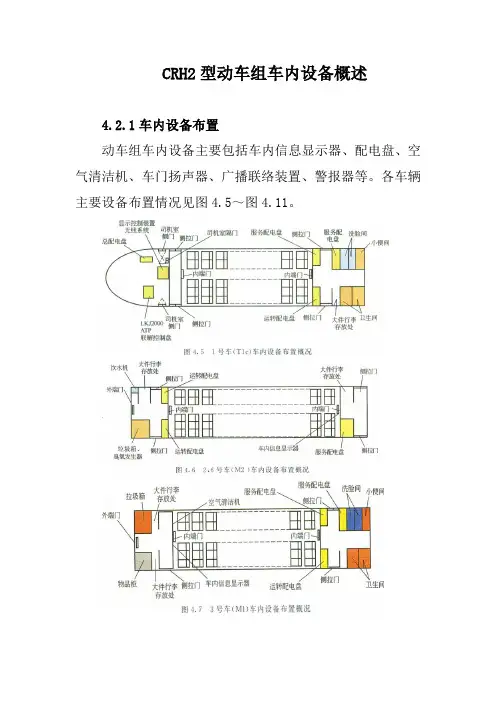

CRH2型动车组车内设备概述4.2.1车内设备布置动车组车内设备主要包括车内信息显示器、配电盘、空气清洁机、车门扬声器、广播联络装置、警报器等。
各车辆主要设备布置情况见图4.5~图4.11。
4.2.2车内信息显示器车内信息显示器安装在客室内端门上部.可根据车辆信息终端装置发出的信号对目的地、中途停车站等信息进行滚动或固定显示。
车内信息显示器见图4.12。
4.2.3配电盘车内设有服务配电盘和运转配电盘两种配电盘。
配电盘没在通过台处,1.3,5,7号车设在二位端.2.4.6.8号车设在一、二位端。
配电盘柜门设锁,可安全锁闭。
配电盘的配置见图4.13。
1号车二位端客室侧及8号车一位端车端侧安装运转配电盘,其上部安装控制放大器、主故障显示灯,下部安装继电器盘、电磁接触器、辅助制动模式发生器;2.4,6号车一位端车厢侧安装运转配电盘,其上部安装输出功率放大器、主故障显示灯,下部安装继电器盘;3,7号车二位端车厢侧安装运转配电盘,其上部安装主故障显示灯,下部安装继电器盘;5号车二位端车厢侧安装运转配电盘,其上部安装主故障显示灯,横侧安装车端断开装置,下部安装继电器盘。
1号车二位端客室侧及8号车一位端侧安装有服务配电盘.其上部安装空调故障显示灯,下部安装接地开关盘;2,4,6号车二位端客室侧安装有服务配电盘,配电盘横侧安装车端转换开关(仅4号车),下部安装紧急启动开关盘及接地开关盘;3,7号车二位端客室侧安装有服务配电盘,其上部安装主故障显示灯、空调显示灯,下部安装接地开关盘及压缩机控制用电磁接触器;5号车二位端客室侧安装有服务配电盘,上部安装主故障显示4R灯、空调显示灯,下部安装接地开关盘及电磁接触器;1,3,5号车二位端车端侧安装有列车信息终端装置,横侧安装计时器、复位开关.下部安装有温水污物配电盘;2,4,6号车一位端客室侧安装有列车信息终端装置,下部安装控制功率放大器、接触器盘;7号车二位端配电盘内安装有温水箱、污物处理装置、水泵、座便器、洗脸间等的自动断路器和水量计等电器,横侧安装有计时器、复位开关。
CRH2-总体组成与技术第2章总体组成与技术目录2.1CRH2型动车组总体技术 (3)2.1.1列车组成和主要参数 (3)2.1.2 CRH2动车组主要系统性能介绍 (12)2.2动车组主要技术特点 (16)2.2.1铝合金中空型材车体结构 (16)2.2.2流线形头部结构 (17)2.2.3高速转向架 (18)2.2.4轻量化牵引系统 (18)2.2.5复合制动系统 (18)2.2.6保持车内压力稳定的换气装置 (19)2.2.7气密侧拉门 (19)2.3车外标记 (19)2.4CRH2型动车组主要运用条件 (21)2.4.1自然环境212.4.2适用200km/h速度等级线路区段的线路参数212.4.3关于运输组织232.4.4供电系统232.4.5动车组回送232.4.6限界232.4.7信号232.4.8检查与维护242.4.9供水设施242.4.10排污设施242.5质量保证期和保养周期 (24)2.5.1质量保证期 (24)2.5.2保养与维修周期 (25)第2章总体组成与技术2.1CRH2型动车组总体技术CRH2型动车组为动力分散、交流传动电动车组。
动车组具有“先进、成熟、经济、适用、可靠”的技术特点。
先进:动车组采用铝合金空心型材车体,采用了先进的IGBT功率元件以及VVVF控制牵引方式。
成熟:动车组的原型车为日本新干线动车组,其主要系统和部件均有长时间的运营业绩。
经济:动车组采用了流线型设计,各车辆的最大轴重仅14t,牵引和制动能耗低。
另外,列车采用再生制动方式,在节能、环保以及减少机械损耗等方面具有独特的优越性。
适用:动车组具有速度提升能力,通过调整动车、拖车的比例,动车组能够灵活适应200km/h~300km/h各速度等级的运行。
另外,动车组还可以通过两列自动联挂来满足大运量的需求。
可靠:动车组采用了先进的防滑、防空转控制系统和自动列车保护系统,为列车在各种运行环境下的准时性提供了可靠的保障。
CRH2型动车组主要技木辅点2.2.1铝合金中空型材车体结构CRH2型动车组车体采用大型中空铝合金挤压型材双面焊接结构,也就是双壳结构,上下是整体铝板壳,采用交叉斜筋板支撑,形成中空状。
图2.16是车顶正上方的1块铝合金型材图示,型材宽约400mm,厚50mm.型材的上层铝材厚2.6mm,下层厚2.4mm,斜筋板厚1.5mm。
动车组各型车体的主要结构组成包括底架组成、侧墙组成、车顶组成、端墙组成和车下设备舱等。
车体强度满足JISE7105《车体强度及载荷规范》。
车身底架包括牵引梁、枕梁、侧梁(边梁)、端梁、横梁和波纹地板等组成。
侧梁(边梁)位于底架地板下左右两侧的纵向梁,是底架与侧墙连接形成筒体的关键部件,采用通长铝合金挤压型材拼焊而成。
牵引梁主要由铝合金挤压型材和铝合金板焊接而成,连接车体底架的端梁和枕梁,并为车钩缓冲装置设置相应的附加结构。
枕梁由铝合金挤压型材和铝板焊接而成,支撑车体负荷。
枕梁为转向架安装提供相应结构,保证与转向架悬挂系统的正常连结。
侧墙联结底架与车顶,形成车体结构的两个侧面。
车体侧墙采用大型中空框架结构的挤压型材,不设车内侧立柱。
车顶结构主要由9块通长型材拼焊而成,并在车顶端部根据受电弓、避雷器及车顶电缆的安装形式设置低平顶和低平顶盖。
端墙根据车辆厕所和洗面室的布置主要分为两种结构形式,即整体式和分体式两种结构。
整体式为两端角柱、两门立柱、门上横梁、门槛及端顶弯梁拼焊成框架外面铺墙板构成;分体式是为了厕所及洗面室的整体盒子间可以从外端放进而设计的,采用部分活动结构,活动部分采用螺栓连接。
由于采用双壳结构和铝合金材料,使车体具有以下特点:(1)整体通长铝型材,大幅减少零件数量,提高自动化焊接程度,降低制造成本,提高质量。
(2)车体质量轻,从而降低轴重,降低运营成本。
(3)隔音效果好,从而提高车内的乘车舒适度。
(4)双壳结构,提高车体的整体刚性。
(5)维护小,寿命周期成本低。
(6)防腐性好,可以实现无涂装设计。
CRH2型动车组车内布置概述CRH2型动车组由8辆车组成,编组形式为T1c+M2+M1+T2+Tlk+M2+M1s+T2c,包括1辆一等车(M1s)、6辆二等车(T1c,M2,M1,T2,M2,T2c)和1辆餐座合造车(T1k),其中司机室设在1号车(T1c)和8号车(T2c)。
除7号车设2个侧拉门(旅客上下车用)外,其他各车均设4个侧拉门。
2个侧拉门之间的空间为通过台。
通过台是乘客上下车的通道,通过台旁设有大件行李存放处。
在相邻两车辆间设防火外端门。
在单号车车端部设卫生问、小便间和洗脸间,其中7号车设残疾人卫生间、乘务员室和多功能室。
在双号车端部设饮水机(电开水炉)。
车辆中部为客室区,客室两端设自动感应式内端门(以下简称内端门)。
5号车(T1k)为餐座合造车,设置餐饮区。
全列定员6lO人。
各车厢内主要设备见表4.1。
图4.1为CRH2型动车组不同车辆内主要设备布置示意图。
表4.1各车厢内主要设备表*CRH2-00IA~CRH2-026A列采用桶装水,CRH2-027A~CRH2-060A列采用冷热饮水机。
4.1.1一等车7号车(Mls)为一等车,座椅采用2+2布置,座间距为1060mm,走廊宽度为600mm。
座椅数为51,布置效果见图4.2。
4.1.2二等车1,2,3,4,6,8号车为二等车,座椅采用2+3布置,座间距为980mm,走廊宽度为600mm,布置效果见图4.3。
4.1.3 餐座合造车5号车(T1k)为餐座合造车。
一位端为餐饮区,设有16个座椅、4个餐桌,还设有立食桌、小卖部、送餐小车放置处及储藏室。
二位端为二等车客室,座椅采用2+3布置.共55座,另外还设有卫生间、小便间、洗脸问等设施。
餐饮区及小卖部效果图见图4.4。
CRH2型动车组简介CRH2型动车组以E2-1000型动车组为原型车,通过全面引进设计制造技术,由四方股份公司在国内制造生产。
CRH2型动车组是我局最早开行的动车组,全局目前配置已达24组。
主要开行方向为上海至北京、上海至南京。
其基本情况如下:一、动车组的基本结构1.编组结构动车组由8辆车组成,其中4辆动车4辆拖车;首尾车辆设有司机室,可双向驾驶,编成后结构如下:2.车辆长度动车组头车长度25.7m,中间车长度25m,总长201.4m,车体宽度3.38m,车体高度3.7m。
3.车顶设备在4、6号车设受电弓及附属装置,安装高度4m时,受电弓工作高度最低4888mm,最高6800mm,最大升弓高度7000mm。
动车组正常运行时,采用单弓受流,另一台备用,处于折叠状态。
4.车端设备设密接式车钩装置、风挡及空气、电的连接设施等,包括:列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
5.车下悬吊设备每辆车下有空调机组、制动控制装置。
在2、3、6和7号车下有牵引变流器,在2号和6号车下有牵引变压器。
在单号车下有污物箱及水箱。
6号车设备示意图6.车内布置全列车有1辆一等车和7两二等车。
一等车内座椅2+2布置,二等车2+3布置。
全列车定员610人,定员布置如下表:车厢顺位 1 2 3 4 5 6 7 8定员55 100 85 100 55 100 51 64一等车二等车在单号车厢内设卫生间、小便间和盥洗室。
卫生间小便间盥洗间7.车体结构车体采用铝合金结构,车门处地板距轨面高度1300mm,适合1100~1200mm站台。
二、主要部件、系统的组成及工作原理1.转向架动车组每节车厢下有两个转向架。
动车下是动力转向架,拖车下是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装置、基础制动装置、二系悬挂装置、牵引电机、驱动装置组成。
每台动力转向架有两根动力轴,电机采用架悬方式。
CRH2型动车组车体结构3.2.1车体结构及主要技术参数CRH2型动车组采用4动4拖共8辆车编组形式,车体结构主要分为头车车体和中间车车体两种。
头车车体由底架、侧墙、车顶、端墙、车体附件及司机室头部结构组成,中间车车体由底架、侧墙、车顶、端墙及车体附件组成。
车体质量见表3.2,车体的主要技术参数见表3.3。
23.2.2车体结构特点CRH2型动车组车体结构主要是以中空型材为主构成的车体结构称为双壳结构。
双壳结构相对于单壳结构,车体质量稍重。
但中空型材具有截面刚度高的特性,可以去掉在单壳结构中必须使用的加强材,从而减少零件数量,降低成本。
但过度追求高速动车组的轻量化将对乘坐舒适性和列车空气动力学性能有不利影响。
近年来,由于更加重视乘坐舒适性,车体结构也不单纯追求轻量化,而是合理控制车体结构的质量。
因此,高速动车组的车顶及侧墙部车体结构均开始使用双壳结构,适当增加车体质量以改善车辆的舒适性。
2双壳结构型材带有中空腔,典型结构参见图3.1所示的侧墙顶部型材。
地板采用单壳结构型材,如图3.2所示。
CRH2型动车组车体结构如图3.3所不。
CRH2型动车组车体结构具有以下特点:(1)车体断面:宽幅车体,车体横断面最大宽度为3380mm,高3700mm,地板面距离轨面为1300mm,设备舱底板距离轨面为200mm。
车体横断面如图3.4所示。
(2)车体结构采用双壳结构,大幅减少零件数量,虽相对于单壳结构较重,但其刚性高,降噪效果好,乘坐舒适性高。
(3)质量比钢制车体轻,大幅降低轴重,从而降低运营成本。
(4)车体使用铝合金材料,可回收,对环境损害低,寿命周期成本低。
(5)防腐性好,可以实现无涂装设计。
(6)采用不燃性材料,防火性能好。
(7)自动化焊接范围大,生产效率高。
(8)在部分中空铝型材的中空空腔内部贴有防振材料以达到隔音减振的目的。
3.2.3车体组成CRH2型动车组车体主要由底架、侧墙、车顶、端墙、车体附件(车下设备舱、前罩开闭装置和前头排障装置)等组成(头车还包括司机室头部结构)。
CRH2型动车组车体结构3.2.1车体结构及主要技术参数CRH2型动车组采用4动4拖共8辆车编组形式,车体结构主要分为头车车体和中间车车体两种。
头车车体由底架、侧墙、车顶、端墙、车体附件及司机室头部结构组成,中间车车体由底架、侧墙、车顶、端墙及车体附件组成。
车体质量见表3.2,车体的主要技术参数见表3.3。
23.2.2车体结构特点CRH2型动车组车体结构主要是以中空型材为主构成的车体结构称为双壳结构。
双壳结构相对于单壳结构,车体质量稍重。
但中空型材具有截面刚度高的特性,可以去掉在单壳结构中必须使用的加强材,从而减少零件数量,降低成本。
但过度追求高速动车组的轻量化将对乘坐舒适性和列车空气动力学性能有不利影响。
近年来,由于更加重视乘坐舒适性,车体结构也不单纯追求轻量化,而是合理控制车体结构的质量。
因此,高速动车组的车顶及侧墙部车体结构均开始使用双壳结构,适当增加车体质量以改善车辆的舒适性。
2双壳结构型材带有中空腔,典型结构参见图3.1所示的侧墙顶部型材。
地板采用单壳结构型材,如图3.2所示。
CRH2型动车组车体结构如图3.3所不。
CRH2型动车组车体结构具有以下特点:(1)车体断面:宽幅车体,车体横断面最大宽度为3380mm,高3700mm,地板面距离轨面为1300mm,设备舱底板距离轨面为200mm。
车体横断面如图3.4所示。
(2)车体结构采用双壳结构,大幅减少零件数量,虽相对于单壳结构较重,但其刚性高,降噪效果好,乘坐舒适性高。
(3)质量比钢制车体轻,大幅降低轴重,从而降低运营成本。
(4)车体使用铝合金材料,可回收,对环境损害低,寿命周期成本低。
(5)防腐性好,可以实现无涂装设计。
(6)采用不燃性材料,防火性能好。
(7)自动化焊接范围大,生产效率高。
(8)在部分中空铝型材的中空空腔内部贴有防振材料以达到隔音减振的目的。
3.2.3车体组成CRH2型动车组车体主要由底架、侧墙、车顶、端墙、车体附件(车下设备舱、前罩开闭装置和前头排障装置)等组成(头车还包括司机室头部结构)。
CRH2型动车组车内布置概述CRH2型动车组由8辆车组成,编组形式为T1c+M2+M1+T2+Tlk+M2+M1s+T2c,包括1辆一等车(M1s)、6辆二等车(T1c,M2,M1,T2,M2,T2c)和1辆餐座合造车(T1k),其中司机室设在1号车(T1c)和8号车(T2c)。
除7号车设2个侧拉门(旅客上下车用)外,其他各车均设4个侧拉门。
2个侧拉门之间的空间为通过台。
通过台是乘客上下车的通道,通过台旁设有大件行李存放处。
在相邻两车辆间设防火外端门。
在单号车车端部设卫生问、小便间和洗脸间,其中7号车设残疾人卫生间、乘务员室和多功能室。
在双号车端部设饮水机(电开水炉)。
车辆中部为客室区,客室两端设自动感应式内端门(以下简称内端门)。
5号车(T1k)为餐座合造车,设置餐饮区。
全列定员6lO人。
各车厢内主要设备见表4.1。
图4.1为CRH2型动车组不同车辆内主要设备布置示意图。
表4.1各车厢内主要设备表*CRH2-00IA~CRH2-026A列采用桶装水,CRH2-027A~CRH2-060A列采用冷热饮水机。
4.1.1一等车7号车(Mls)为一等车,座椅采用2+2布置,座间距为1060mm,走廊宽度为600mm。
座椅数为51,布置效果见图4.2。
4.1.2二等车1,2,3,4,6,8号车为二等车,座椅采用2+3布置,座间距为980mm,走廊宽度为600mm,布置效果见图4.3。
4.1.3 餐座合造车5号车(T1k)为餐座合造车。
一位端为餐饮区,设有16个座椅、4个餐桌,还设有立食桌、小卖部、送餐小车放置处及储藏室。
二位端为二等车客室,座椅采用2+3布置.共55座,另外还设有卫生间、小便间、洗脸问等设施。
餐饮区及小卖部效果图见图4.4。
概 述中国铁路高速动车组是时速200公里及以上,动力分散形式的电动车组,是铁路客车装备的重要组成部分,具有安全、高速、高效、便捷、环保等显著特点。
CRH2型EMU (Electric Multiple Unit)适用于我国电气化铁路的既有线和客运专线,采用的是以200km/h 运行的动力分散型交流传动方式。
动车组采用了动力分散和交直交传动方式,以及IGBT 大功率模块与变频变压调速等先进技术,代表了世界高速列车技术的发展方向。
动车组在集成、车体、转向架、牵引传动与控制、列车网络控制和制动等方面体现了当今铁路机车车辆制造业的先进成果,是高度机电一体化的高新技术产品。
CRH2动车组以4辆动车和4辆拖车共8辆车构成一个编组,编组内的各种配置如下图所示。
另外,根据必要配备了可同时使2个编组进行整体运行的相关设备,可以两组重联运行。
T :拖车 M :动车 C :驾驶室车 K :带酒吧车 S :一等车一、主要技术参数:主电源:25kv (17.5kv-31kv ),50Hz ,单相交流 电动机:额定功率300kw 运行速度:营业运行速度: 200km/h 最高试验速度: ≦250km/h车体主要尺寸:车体最大长度头车:25,700 mm中间车:25,000 mm 全长:201,400 mm 车体最大宽度:3,380 mm 车体最大高度:3,700 mm 车门处地板面高度:1,300 mm 车厢天花板高度:2,277 mm 轨距:1,435 mm 转向架中心距:17,500 mm 固定轴距:2,500 mm 车轮径:860 mm 车钩中心线高度:1,000 mm二、具体编组结构三、运用环境(1)线路条件适应轨距1435mm。
车站站台边缘距轨道中心线的距离1750mm。
不得侧向通过9号以下道岔。
CRH2(时速200公里)型动车组:连挂运行时180m;单车调车时130m;通过S型曲线时曲线180m+最小过渡直线10m+曲线180m。
