最新CRH3动车组车体结构简介

第4章车内布置目录4.1概述 (2)4.1.1 EC01头车总体布置 (2)4.3 车门 (7)4.3.1 车门概述 (7)4.3.2 外门 (8)4.3.3 风挡门 (14)4.3.4 内端门 (15)4.3.5 司机室门 (16)4.3.6 乘务员室门 (17)4.3.7卫生间门 (17)4.4 车窗............................................................................................................ 错误!未定义书签。

4.4.1 车窗概述......................................................................................... 错误!未定义书签。

4.4.2 侧窗................................................................................................. 错误!未定义书签。

4.4.3 紧急车窗......................................................................................... 错误!未定义书签。

4.5乘客座椅..................................................................................................... 错误!未定义书签。

4.6司机座椅..................................................................................................... 错误!未定义书签。

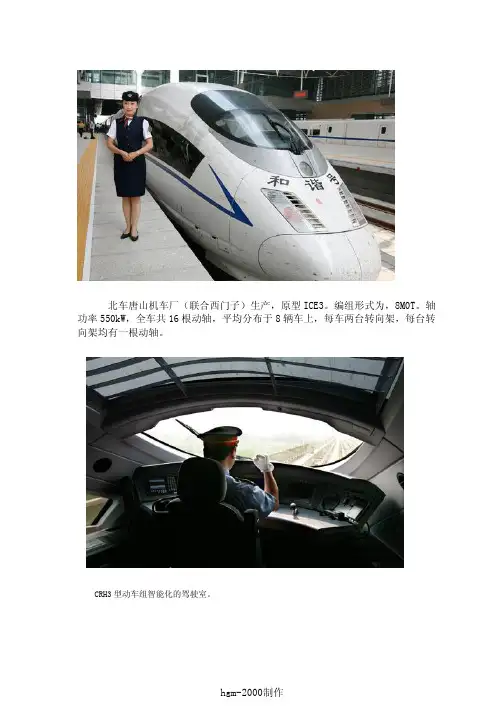

北车唐山机车厂（联合西门子）生产，原型ICE3。

编组形式为，8M0T。

轴功率550kW，全车共16根动轴，平均分布于8辆车上，每车两台转向架，每台转向架均有一根动轴。

CRH3型动车组智能化的驾驶室。

CRH3型动车组车厢内宽敞明亮，座位舒适整洁可以随心摆动。

假如选择一等车厢，乘客还可以享受多媒体影视系统，根据自己的意愿调节座位一侧的按钮，听听歌曲、看看节目，避免乘车的劳顿和枯燥。

列车上专门为残疾人准备的卫生间，卫生间的门可以自动开、关，内部空间宽敞，足够轮椅自由通行及回转，解决了残疾人出行如厕不方便的尴尬。

此外，列车上还设有吧台。

乘客体验CRH3型动车组。

技术数据
动力配置：8M+0T
车种：一等座车、二等座车、二等座车餐车定员：601人
运营速度：350km/h
试验速度：380km/h
牵引功率：8800kw
车体型式：大型中空型铝合金车体
转向架：H型无摇枕、转臂式定位、空气弹簧
轴重：≤17t
受流电压制式：AC25kV，50Hz
牵引电机功率：550kw
制动方式：直通式电空制动+两生制动
中间车辆长度（mm）：25000
车辆宽度（mm）：3265
车辆高度（mm）：3890
辅助供电制式：3相440V80Hz，DC110V(此处原文引用自维基百科，以我们的现状，应该会有3相AC38050Hz）
列车控制网络系统：车载分布式计算机网络系统。

第4章车内布置目录4.1概述 (2)4.1.1 EC01头车总体布置 (2)4.3 车门 (7)4.3.1 车门概述 (7)4.3.2 外门 (8)4.3.3 风挡门 (14)4.3.4 内端门 (15)4.3.5 司机室门 (16)4.3.6 乘务员室门 (17)4.3.7卫生间门 (17)4.4 车窗.......................................................................................................... 错误！未定义书签。

4.4.1 车窗概述....................................................................................... 错误！未定义书签。

4.4.2 侧窗............................................................................................... 错误！未定义书签。

4.4.3 紧急车窗....................................................................................... 错误！未定义书签。

4.5乘客座椅................................................................................................... 错误！未定义书签。

4.6司机座椅................................................................................................... 错误！未定义书签。

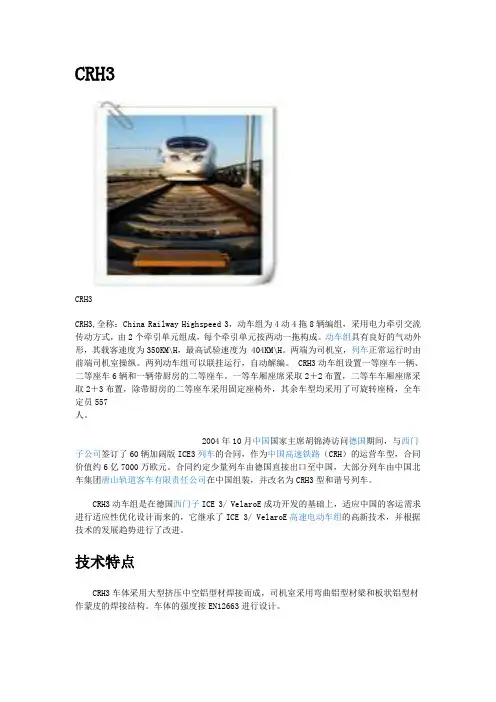

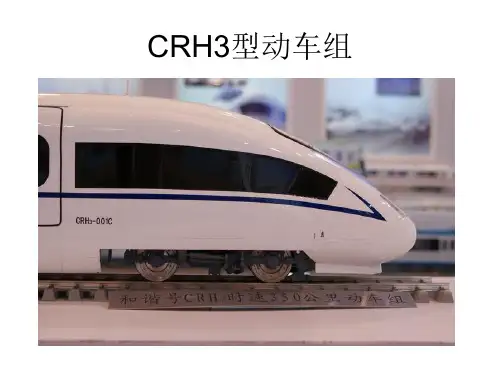

CRH3CRH3CRH3,全称：China Railway Highspeed 3，动车组为4动4拖8辆编组，采用电力牵引交流传动方式，由2个牵引单元组成，每个牵引单元按两动一拖构成。

动车组具有良好的气动外形，其载客速度为350KM\H，最高试验速度为 404KM\H。

两端为司机室，列车正常运行时由前端司机室操纵。

两列动车组可以联挂运行，自动解编。

CRH3动车组设置一等座车一辆、二等座车6辆和一辆带厨房的二等座车。

一等车厢座席采取2＋2布置，二等车车厢座席采取2＋3布置，除带厨房的二等座车采用固定座椅外，其余车型均采用了可旋转座椅，全车定员557人。

2004年10月中国国家主席胡锦涛访问德国期间，与西门子公司签订了60辆加阔版ICE3列车的合同，作为中国高速铁路（CRH）的运营车型，合同价值约6亿7000万欧元。

合同约定少量列车由德国直接出口至中国，大部分列车由中国北车集团唐山轨道客车有限责任公司在中国组装，并改名为CRH3型和谐号列车。

CRH3动车组是在德国西门子ICE 3/ VelaroE成功开发的基础上，适应中国的客运需求进行适应性优化设计而来的，它继承了ICE 3/ VelaroE高速电动车组的高新技术，并根据技术的发展趋势进行了改进。

技术特点CRH3车体采用大型挤压中空铝型材焊接而成，司机室采用弯曲铝型材梁和板状铝型材作蒙皮的焊接结构。

车体的强度按EN12663进行设计。

防火安全性按DIN5510和EN45545设计，火灾发生后，可以80km/h的速度运行10分钟的要求，车体、电气柜和重要电缆、外端门、重要电缆和系统的防护、材料选择等都采用特殊的设计。

转向架采用经过实践验证、性能优良的SF500转向架。

为适应车体的加宽和速度的要求，仅对枕梁、减振器、弹簧参数、传动比等进行了适应性的改变和优化。

牵引系统与Velaro E动车组基本相同，牵引功率相同为8800kw,牵引部件分散配置在6辆车上。

crh系列动车组的组成与结构CRH系列动车组是中国铁路总公司开发的高速列车系列，代表了中国高速铁路技术的最新成果。

一、CRH系列动车组的组成CRH系列动车组由多个车辆组成，每个车辆都有不同的功能和设计。

一列CRH系列动车组通常由动力车和拖车组成。

1. 动力车：动力车是CRH系列动车组的核心部分，提供牵引力和动力驱动。

动力车通常位于列车的前部和后部，可以根据需要设置多个动力车。

每个动力车都配备有强大的电力系统和传动装置，以提供高速行驶所需的驱动力。

2. 拖车：拖车是CRH系列动车组的非动力车辆，主要用于客运和货运。

拖车的数量和布局根据列车的需求而定。

拖车通常配备了舒适的客车厢和货车厢，以满足不同类型的运输需求。

二、CRH系列动车组的结构CRH系列动车组的结构设计旨在提供高速、安全和舒适的乘坐体验。

以下是CRH系列动车组的一般结构：1. 车体结构：CRH系列动车组的车体采用轻量化的高强度材料，如铝合金或复合材料，以提高列车的运行效率和速度。

车体结构经过优化设计，具有良好的空气动力学性能，减少了空气阻力和噪音。

2. 车厢布局：CRH系列动车组的车厢布局根据列车的用途和需求进行设计。

通常包括客车厢、行李车厢、餐车厢和动力车厢。

客车厢通常配备有舒适的座椅、娱乐设施和洗手间，以提供乘客舒适的乘坐环境。

行李车厢提供了足够的储物空间，方便乘客存放行李和个人物品。

餐车厢提供餐饮服务，为乘客提供饮食选择。

3. 动力系统：CRH系列动车组使用电力驱动系统，其中动力车配备了强大的电机和变速器。

电力系统由集电靴和接触网提供电能，动力车通过电力传动装置将电能转化为牵引力，推动列车运行。

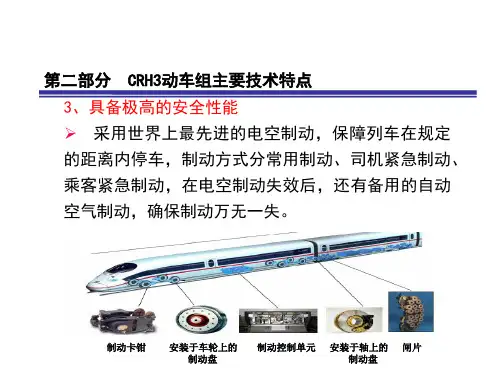

4. 制动系统：CRH系列动车组的制动系统采用先进的电气制动和空气制动相结合的方式。

电气制动通过电阻器将动车产生的制动能量转化为电能，并回馈到电网中。

空气制动通过气压系统实现，提供额外的制动力。

5. 安全系统：CRH系列动车组配备了先进的安全系统，包括列车控制、防护装置和信号系统等。

CRH380AL车体结构目录2.1车体 (3)2.2地板构造 (5)2.3车钩缓冲装置 (6)2.4外部涂料 (18)2.5车头排障装置和开闭机构 (18)修订记录第2章车体结构2.1车体2.1.1概述车体为薄壁筒形的整体承载式轻量化结构，材料采用5083、6N01和7N01系列铝合金，贯彻部件的模块化组装概念，适应目前成熟的制造工艺。

其中，侧墙和车顶为超薄大型中空铝型材的拼焊结构；底架为边梁承载的无中梁形式，车下设备吊挂采用横梁承载、地板加强的滑槽式悬挂结构，牵枕缓使用高强度型材拼接，强化局部承载能力；空调风道布置在底架地板与车内地板之间；设备舱为全封闭的螺栓固结形式；司机室采用数控加工板梁、蒙皮拼接的结构；车体结构在±6000Pa交变气密载荷的作用下，各部分的最大应力幅值均小于材料疲劳极限。

为达到减少车体的振动和降低车内噪音的目的，除了侧墙窗口范围内沿纵向位置的两块型材和底架边梁外，在大型中空挤压型材内部壁上加热熔减振材料。

2.1.2车体载荷2.1.3底架底架主要由牵引梁、枕梁、缓冲梁、边梁、横梁、地板等结构组成，材料为铝合金型材或铝板。

其中边梁及地板由长大铝合金型材纵向整体焊拼而成。

枕梁使用材料为A7N01S-T5的厚壁中空型材焊接构成宽800mm，高200mm的箱状结构，来提高抗扭曲和弯曲的刚度。

底架地板在横梁的上表面，作为气密地板是由双层中空型材拼焊而成，以增强地板的刚度和气密强度。

2.1.4侧墙侧墙是由大型中空薄壁挤压型材经自动MIG焊接而成。

侧墙采用中空薄壁挤压型材在保证刚度、强度的基础上，省略了侧墙内侧的立柱。

型材间的焊接是沿车体纵向进行自动连续焊接。

侧墙和车顶及侧墙和底架边梁的结合方式为连续焊接，其中外侧为气密焊接。

窗口部分根据窗的安装结构关系焊接窗安装座。

侧门结构由门框和门袋区组成，门袋区采用双层中空型材结构，由5块墙板组焊而成，厚度30mm，门框由门立柱、上框、下框和4个门角拼焊而成，并在侧门上方焊接雨檐。
