机房布线规范目录机房布线规范1目录3第一章总则4第二章机房环境要求5第三章机架基本要求7第四章设备机架安装及摆放标准8第一节设备安装前要求8第二节机架加固与防震8第三节设备机架安装8第四节外围终端设备9第五节电缆走线架(走线槽道)9第五章机房线缆要求10第一节信号线缆布放要求10第二节电源线布放要求10第三节尾纤布放要求12第六章标签规范13第一节线缆标签格式13第二节设备标签17第一章总则第一条为了加强机房通信质量管理，为数据设备提供安全、稳定、标准、优质的机房环境，根据相关法律、法规及信息产业部政策文件，结合运达实际情况制定本规范。

第二条本规范适用于机房，作为数据机房建设和管理相关依据。

第三条本规范未涉及到的内容应当在保证机房安全、稳定、标准、优质的原则下协商实施，并将此类问题及解决方案及时上报有限公司，以备今后修订规范时参考补充。

第四条本规范的解释权所属有限公司网络部。

第五条本规范自发布之日起执行。

第二章机房环境要求第六条机房应提供公共操作间及工作区，用于设备调试及维护，以尽量减少维护人员进入设备区。

有条件的机房可以考虑设置辅房，用于工程期间设备的临时存放。

第七条为了适应运达数据业务的迅速发展，数据机房应设置维护专区，用于放置试点设备。

对维护专区具体要求如下：1.物理区域的隔离：由于试点设备经常需要进行现场维护测试，为了确保整体网络安全，维护专区应与其他区域物理隔离。

2.专用的网络接入设备：为了尽可能减少试点设备对运营网络的影响，维护专区应通过专门的设备接入运营网络。

网络接入设备需具备安全隔离的能力。

3.试点设备测试结束后，如果正式投入运营，需要割接出维护专区，纳入正常运营网络统一管理。

第八条机房不应有易燃易爆品、污染气体、强电磁场、强震动源、强噪声源及所有危害系统正常操作或运行的因素。

第九条机房所有门窗应密封，同时避免阳光直射，以减少尘埃、噪音等外来干扰，机房各门及走道的尺寸应保证设备运输方便。

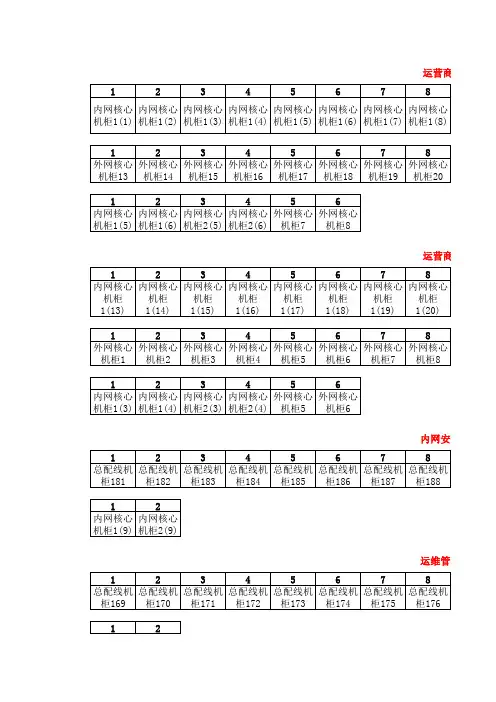

综合楼1层弱电间配线架标示一览表备注：此图顺序是按照实际机柜从上到下依次排列内网配线架2内网配线架1N 101 N 102 N 103 N 104 N 105 N 106 N 107 N 108 N 109 N 110 N 111 N 112 N 113 N 114 N 115 N 116 N 117 N 118 N 119 N 120 N 121 N 122 N 123 N 124外网配线架1W 101 W 102 W 102 W 102 W 105 W 106 W 107 W 108 W 109 W 110 W 111 W 112 W 113 W 114 W 115 W 116 W 117 W 118 W 119 W 120 W 121语音配线架上排 T101-------------------------------------------------------------------------T125 T126---------------T135 下排N 125 N 126 N 127 N 128 N 129 N 130 N 131 N 132 N 133综合楼2层弱电间配线架标示一览表备注：此图顺序是按照实际机柜从上到下依次排列内网配线架3内网配线架2N 225 N 226 N 227 N 228 N 229 N 230 N 231 N 232 N 233 N 234 N 235 N 236 N 237 N 238 N 239 N 240 N 241 N 242 N 243 N 244 N 245 N 246 N 247 N 248内网配线架 1N 201 N 202 N 202 N 202 N 205 N 206 N 207 N 208 N 209 N 210 N 211 N 212 N 213 N 214 N 215 N 216 N 217 N 218 N 219 N 220 N 221 N 222 N 223 N 224外网配线架 1W 201 W 202 W 203 W 204 W 205 W 206 W 207 W 208 W 209 W 210 W 211 W 212 W 213 W 214 W 215 W 216 W 217 W 218 W 219 W 220 W 221 W 222 W 223 W 224语音配线架上排 T201-------------------------------------------------------------------------T225 T226----------------------------------------------------------------------------T250 下排N 249 N 250 N 251 N 252 N 253 N 254 N 255综合楼3层弱电间配线架标示一览表备注：此图顺序是按照实际机柜从上到下依次排列内网配线架3内网配线架2N 325 N 326 N 327 N 328 N 329 N 330 N 331 N 332 N 333 N 334 N 335 N 336 N 337 N 338 N 339 N 340 N 341 N 342 N 343 N 344 N 345 N 346 N 347 N 348内网配线架1N 301 N 302 N 303 N 304 N 305 N 306 N 307 N 308 N 309 N 310 N 311 N 312 N 313 N 314 N 315 N 316 N 317 N 318 N 319 N 320 N 321 N 322 N 323 N 324外网配线架1W 301 W 302 W 303 W 304 W 305 W 306 W 307 W 308 W 309 W 310 W 311 W 312 W 313 W 314 W 315 W 316 W 317 W 318 W 319 W 320 W 321 W 322 W 323 W 324语音配线架上排 T301-------------------------------------------------------------------------T325 T326----------------------------------------------------------------------------T350 下排N 349 N 350 N 351 N 352 N 353 N 354 N 355 N 356 N 357 N 358 N 359 N 360 N 361 N 362 N 363综合楼4层弱电间配线架标示一览表备注：此图顺序是按照实际机柜从上到下依次排列内网配线架2N 425 N426N427N428N429N430N431N432N433N434N435N436N437N438N439N440N441N442N443N444内网配线架1N 401 N402N403N404N405N406N407N408N409N410N411N412N413N414N415N416N417N418N419N420N421N422N423N424外网配线架1W 401 W402W403W404W405W406W407W408W409W410W411W412W413W414W415W416W417W418W419W420W421W422W423W424语音配线架上排T401-------------------------------------------------------------------------T425 T426-----------------------------T439 下排综合楼5层弱电间配线架标示一览表备注：此图顺序是按照实际机柜从上到下依次排列内网配线架1N 501 N502N503N504N505N506N507N508N509N510N511N512N513N514N515N516N601N602N603N604外网配线架1W 501 W502W503W504W505W506W507W508W509W510W511W512W513W514W515W601W602W603W604W605语音配线架上排T501-------------------------------------------------------------------T521 T601------------------T609 下排附属楼机柜配线架标示一览表备注：此图顺序是按照实际机柜从上到下依次排列外网配线架1W 201 W202W203W204W205W206W207W208W209W210W211W212W301W302W303W304W305W306W307W308W309W310W311W312语音配线架上排T101-------T105 T201----------------------------T212 T301--------------- ----T312下排治安大厅机柜配线架标示一览表备注：此图顺序是按照实际机柜从上到下依次排列内网配线架1N 01 N02N03N04N05N06N07N08N0901—04为治安大厅内网05---08为出入境大厅内网09为信访接待室内网外网配线架1W 01 W02W0301为治安大厅外网02为出入境大厅外网03为信访接待室外网语音配线架上排T01------ ------T10下排01---04为治安大厅电话05---08为出入境大厅电话09为信访接待室电话10为门房电话机房语音配线架标示一览表备注：此图顺序是按照实际机柜从上到下依次排列语音配线架5上排公寓楼：1层T101---T105 2层T201----212 3层T301---T308 公寓楼：3层T309—T312治安大厅05-08出入境09-12信访13值班14 下排01---04为治安大厅电话05---08为出入境大厅电话09为信访接待室电话10为门房电话语音配线架4上排T501-------------------------------------------------------------- ------T523 T601--------------T609下排T401---------------------------------------------------------------------T425 T426---------------------------------T439语音配线架3上排T301-------------------------------------------------------------------- ------T325 T326----------------------------------------------------------------------------T350 下排语音配线架2上排T201-------------------------------------------------------------------- ------T225 T226----------------------------------------------------------------------------T250 下排T251语音配线架1上排T101-------------------------------------------------------------------- ------T125 T126-------T136下排机房光纤配线架标示一览表光纤配线架6上排移动互联网 1 2 3 4 5 6 7 8 9 10 11 12 移动互联网下排 1 2 3 4 5 6 7 8 9 10 11 12 光纤配线架5上排公寓楼 1 2 3 4 5 6 7 8 9 10 11 12 公寓楼外网交换机公寓楼视频交换机广电下排广电 1 2 3 4 5 6 7 8 9 10 11 12 光纤配线架4上排治安大厅 1 2 3 4 5 6 7 8 9 10 11 12 外网交换机内网交换机视频交换机下排 1 2 3 4 5 6 7 8 9 10 11 12 光纤配线架3上排指挥中心 1 2 3 4 5 6 7 8 9 10 11 12 外网交换机视频交换机内网交换机下排5楼弱电间 1 2 3 4 5 6 7 8 9 10 11 12 外网交换机内网交换机光纤配线架2上排4楼弱电间 1 2 3 4 5 6 7 8 9 10 11 12 外网交换机内网交换机1 内网交换机2下排3楼弱电间 1 2 3 4 5 6 7 8 9 10 11 12 外网交换机内网交换机1 内网交换机2 内网交换机3光纤配线架1上排2楼弱电间 1 2 3 4 5 6 7 8 9 10 11 12 外网交换机内网交换机1 内网交换机2 内网交换机3下排1楼弱电间 1 2 3 4 5 6 7 8 9 10 11 12 外网交换机内网交换机1 内网交换机2 视频交换机备注：此图顺序是按照实际机柜从上到下依次排列。

机柜理线详细介绍机柜内的水平双绞线位于机柜的后侧。

过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。

大家关心的重点是每根双绞线的性能测试合格。

随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过性能测试。

这时，人们的注意力就转向了美观。

根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。

而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。

机房内的线缆往往会进入机柜配线架或壁挂配线架。

在本文中将主要涉及机柜型配线架的理线工艺。

在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。

而机柜后侧的美观，往往不为人们所注意，造成工程完工后不敢让人参观机柜的内部。

在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。

并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。

上述要求同样适用于机柜后侧。

既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。

理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。

为了做到线缆美观，笔者看到过三类理线工艺：瀑布造型这是一种比较古老的布线造型，有时还能看到其踪影。

它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感（每层24-48根双绞线）。

这种造型的优点是节省理线人工，缺点则比较多，例如：安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象；每根双绞线的重量全部变成拉力，作用在模块的后侧。

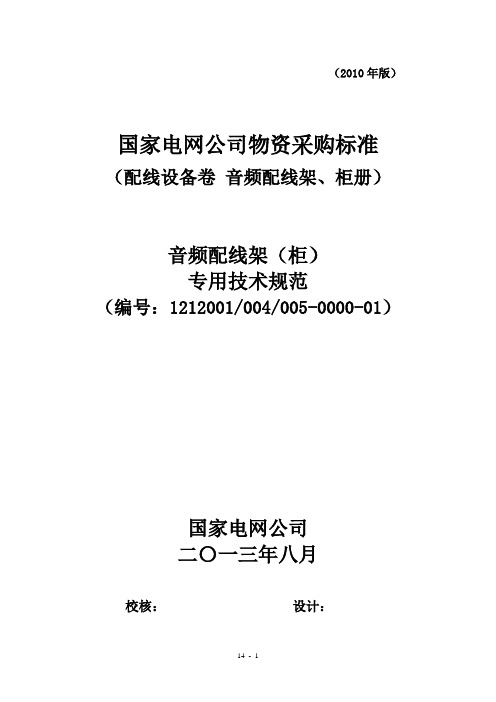

（2010年版）国家电网公司物资采购标准（配线设备卷音频配线架、柜册）音频配线架（柜）专用技术规范（编号：1212001/004/005-0000-01）国家电网公司二〇一三年八月校核：设计：目次1.供货范围及伴随服务 (4)2.备品备件及专用工具 (7)3.工程概况 (7)3.1项目名称： (7)3.2项目单位： (7)3.3工程规模： (7)3.4工程地址： (7)4.技术要求 (7)4.1总体要求 (7)4.2总配线架架体及结构 (7)4.3材料要求 (9)4.4安装要求 (10)4.5保护地线 (10)4.6告警性能 (10)4.7防护性能 (10)4.8卡接式接线排 (10)4.9保安单元 (11)4.10使用环境及气候条件 (12)4.11音频电缆接头盒及音频交接箱 (13)5.图纸资料接收单位（见表5） (13)6.技术差异表（见表6） (13)附录A：投标产品的销售及运行业绩表（电力系统） (14)附录B：技术参数通用部分条款变更表 (14)投标人应认真逐项填写投标人响应部分，不能空格，也不能以“响应”等字代替，不允许改动招标人要求值。

如有差异，请填写技术差异表。

1.供货范围及伴随服务表2：长乐恒申工程伴随服务需求一览表2.备品备件及专用工具3.工程概况3.1项目名称：长乐恒申110kV配套光缆通信工程3.2项目单位：（项目单位填写）3.3工程规模：（项目单位填写）3.4工程地址：（项目单位填写）4.技术要求4.1总体要求4.1.1 投标人必须具有3年以上配线架（柜）设计、制造经验，并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件。

4.1.2本技术规范书为国家电网公司音频配线架技术规范文件。

适用于音频配线架功能设计、结构、性能、安装和试验等方面的技术要求。

4.1.3 本技术规范书依据中华人民共和国通信行业标准YD/T694—2004《总配线架》、泰尔认证中心《配线设备认证实施规则VD.3》，设备厂商提供的产品应符合其规定。

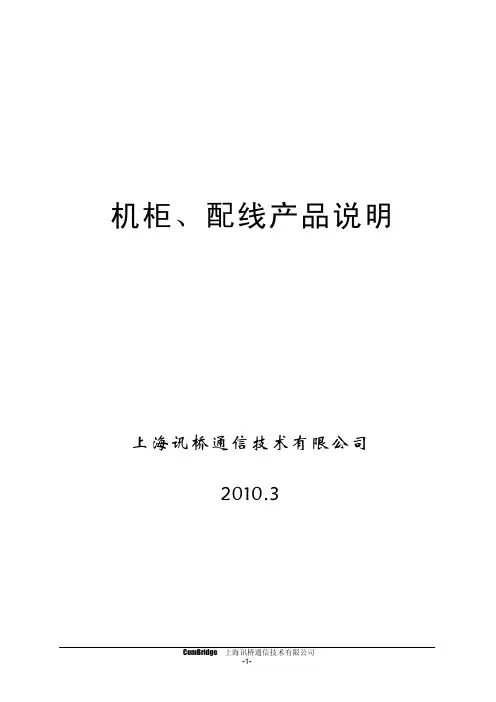

机柜、配线产品说明上海讯桥通信技术有限公司2010.3目录一、配线机柜 JG-P二、网络机柜 JG-W三、光纤配线架 GPXJ-A四、光纤配线箱 GPXX-C五、光纤配线箱 GPXX-D六、光分路器箱 GPXX-Q01七、光分路器箱 GPXX-Q06八、顶部走线桥架系统九、实例图片一、配线机柜 JG-P2080/ P201001）用途本机柜既可用于安置19英寸传输设备，也可安装光纤配线（ODF）、数字配线(DDF)、网络配线（EDF）等配线设备，特别适合系统中传输设备和配线设备混装的场合。

因该系列机柜的19英寸安装立柱的两侧设计有垂直的塑料走线槽（600mm宽的机柜垂直走线国内首创），比市场上常规机柜多了走线管理的功能，所以也称配线机柜。

机柜相互间需要有光纤、电缆的连接，因此，一个成熟的机柜需要充分考虑机柜间的走线路由和方式。

通常的机柜内部没有线缆管理功能，也不考虑与顶底部外界走线系统的接口等，造成连接的不完善、不协调。

同时，当前大部分机柜仅仅考虑电缆及电源线的走线，对光纤等需要保护的走线通道保护没有体现。

本次投标的机柜型号为JG-P20100型,高度为2000mm，宽度600mm，深度1000mm，外观如右图。

2）特点欧美式的设计风格，产品满足国外、国内各类技术规范要求，符合EIA310-D机柜国际标准，有广泛的应用实例。

主要特点如下：采用19英寸国际标准安装界面；机柜表面涂装采用静电喷塑工艺，耐腐蚀；颜色为电脑灰（RAL7035）；机柜架体采用优质冷轧钢板，立柱厚度为2mm，框架为1.5mm，其余为1.2mm，整体焊接结构，强度高，刚性好；框架采用整体焊接结构，强度高，刚性好；对各承重部分做了特别的加强，包括顶框内部及底框内部等。

每边框架采用7道折弯的多重折弯技术，强度高，承重可达800kg以上，结构如右图示：机柜门的两侧为大倾角造形，富有立体感；机柜的侧板可拆卸；利用拼柜件，可方便地实现机架间的连接。
