除湿机设计

各类除湿机的风量配置和计算方法
除湿机是一种能够对空气中的湿气进行除去的设备，它通过冷凝的方式将湿气凝结成水分，从而达到除湿的目的。

在除湿机的设计和使用过程中，选择适当的风量是非常重要的，因为不同的环境和需求需要不同的风量配置。

下面将分别介绍几种常见的除湿机类型以及它们的风量配置和计算方法。

1.家用除湿机
家用除湿机通常适用于家庭中的卧室、客厅、厨房等小尺寸空间。

对于家用除湿机的风量配置，一般可以根据所需的除湿量来确定。

常见的计算方法是根据空间的面积和所需的除湿速率来确定。

通常每小时需要除湿0.6-1升的话，可以选择风量为300-500立方米/小时的除湿机。

例如，如果房间面积为30平方米，并且需要除湿速率为1升/小时，那么可以选择风量为500立方米/小时的家用除湿机。

2.商用除湿机
商用除湿机适用于一些较大的空间，如办公室、酒店大堂、商场等。

对于商用除湿机的风量配置，一般需要考虑更多的因素，如人流量、货物堆放等。

通常可以按照该空间的体积和所需的除湿速率来计算。

常见的计算方法是根据每小时需要除湿1-3升的话，可以选择风量为500-1500立方米/小时的商用除湿机。

3.工业除湿机
工业除湿机适用于一些较大的场所，如工厂、仓库等。

对于工业除湿机的风量配置，一般需要考虑更多的因素，如空气循环率、产生湿气的设
备等。

常见的计算方法是根据每小时需要除湿3-5升的话，可以选择风量为1500-2500立方米/小时的工业除湿机。

转轮除湿机设计方案转轮除湿机设计方案一、设计目的转轮除湿机是一种常见的除湿设备，通过转轮的吸附和脱附过程，将空气中的湿气吸附到转轮上，然后再通过热风将湿气脱附出去，实现除湿的效果。

本设计方案旨在设计一款高效、可靠、节能的转轮除湿机，满足用户对除湿设备的需求。

二、设计原理该除湿机采用反向风流式分离结构。

整个除湿过程分为两个阶段：吸附和脱附。

在吸附阶段，空气通过转轮的吸附区，转轮上的吸附材料吸附空气中的湿气，同时释放干燥空气。

在脱附阶段，通过热风对转轮上的湿气进行脱附，将湿气排出去，并同时将热风进行再生，以提高能源利用率。

三、设计方案1. 主要零件和材料选择：- 转轮：采用高效的吸附材料，如蓝剂和沸石，具有较高的湿气吸附能力和脱附速度。

- 电机：选择功耗小、噪音低的无刷直流电机，以提高除湿机的效能和稳定性。

- 风扇：选用高效的离心风扇，以提供足够的风量和风压。

- 加热器：选择高效的电加热器，以提供足够的热量进行湿气的脱附。

2. 控制系统设计：- 温湿度控制器：采用温湿度传感器，实时监测环境温湿度，并根据设定值调整除湿机的工作状态。

- 风扇速度控制：根据需求调整风扇的转速，以适应不同湿度条件下的除湿效果。

- 加热器控制：根据湿气的含量和需要脱附的湿气量，自动控制加热器的工作状态，以提供合适的热量。

- 自动排水系统：通过感应器监测转轮上的湿气量，当湿气达到一定程度时，自动启动排水系统，将湿气排出去。

3. 效能优化设计：- 利用余热：将湿气脱附的热风进行再生利用，为加热器提供热量，以提高能源利用率。

- 热风再生装置：通过热交换器将风扇排出的热风与冷却后的湿气相交换，从而提高能源利用率。

- 风道优化设计：采用流体力学设计原理，优化风道的结构和尺寸，减少能量损耗，提高风量和风压。

四、结论设计方案中的各项关键技术和控制策略能够使转轮除湿机具有高效、可靠和节能的特点，满足用户对除湿设备的需求。

该方案的实施将有助于提高除湿机的性能和竞争力，并推动除湿设备行业的发展。

冷却除湿机的最佳设计参数及实例的分析冷却除湿机是一种常用的工业设备，用于去除空气中的湿气。

它通过冷却空气，使空气中的水蒸气凝结为水，并收集起来。

冷却除湿机的设计参数是影响其工作效果和性能的关键因素。

在本文中，我们将分析冷却除湿机的最佳设计参数，并给出一些实例来加深理解。

首先，冷却除湿机的冷却能力是一个重要的参数。

冷却能力决定了该设备能够处理多少湿气。

根据实际应用需求，需要根据空气湿度和体积确定冷却除湿机的冷却能力。

一般来说，冷却能力应该能够处理空气中的湿气，使相对湿度降低到可接受的水平。

设计参数应当包括冷却塔的尺寸和冷却剂的选择等。

其次，冷却除湿机的功耗也是一个关键参数。

功耗影响设备的能源消耗和运行成本。

设备的功耗应该尽可能低，以提高效率和降低运行成本。

设计参数应当考虑设备的能效比和能耗水平，并优化设备的运行方式以减少功耗。

再次，冷却除湿机的控制方式对其性能和效果有着重要影响。

控制方式应该具有灵活性和自动化程度，以满足不同的应用需求。

例如，设备应该能够根据室内湿度自动调节冷却和除湿的速度，并具备防止结露和冷凝的功能。

设计参数应当包括传感器的选择和控制系统的设计等。

此外，冷却除湿机的材料和耐久性也是需要考虑的设计参数。

设备的材料应该能够承受低温和潮湿等环境条件，并具备一定的耐腐蚀性。

此外，设备的设计应该注重维护和保养的便利性，以延长设备的使用寿命。

设计参数应当包括材料的选择和设备的结构设计等。

最后，冷却除湿机的噪音和占地面积也是需要考虑的设计参数。

噪音应该尽可能低，以避免对周围环境和人员的干扰。

占地面积应该尽量小，以节省空间和降低设备的成本。

设计参数应当包括降低噪音的措施和优化设备的结构设计等。

以上是冷却除湿机的最佳设计参数的分析。

下面给出一个实例来进一步说明。

冷却能力=体积×比热×湿气含量根据该计算结果，我们可以选择一个适当的冷却塔尺寸和冷却剂，以满足该冷却能力。

除此之外，我们还应该考虑设备的功耗、控制方式、材料和耐久性、噪音和占地面积等设计参数，从而实现冷却除湿机的最佳性能和效果。

地库除湿机案例分析一、项目背景随着城市化进程的加速，地下车库等地下设施的需求不断增加。

然而，地下设施普遍存在潮湿、渗水等问题，严重影响了设施的正常使用和安全性。

为了解决这一问题，我们设计并实施了一项地库除湿机项目。

二、方案设计1. 除湿机型号选择：针对地下车库的湿度、空间等特点，我们选择了高效、节能的除湿机型号。

该型号除湿机采用了先进的制冷和干燥技术，能够迅速降低空气湿度，保持地下空间的干燥舒适。

2. 除湿机布局：根据地下车库的结构和面积，我们对除湿机的布局进行了合理规划。

通过设置多个除湿机，确保车库内各个区域的湿度得到有效控制。

3. 通风系统设计：为了提高除湿效果，我们设计了合理的通风系统，使车库内的空气流通更加顺畅。

同时，通风系统还能将潮湿的空气排出，防止潮气积聚。

三、实施过程1. 安装除湿机：按照规划的布局，我们将除湿机安装在地下车库的各个角落。

在安装过程中，我们严格遵守安全操作规程，确保安装质量。

2. 连接通风管道：将通风管道连接到除湿机的排风口和进风口，确保空气流通。

同时，我们还对管道进行了密封处理，防止漏风和热量损失。

3. 调试与运行：完成安装和连接后，我们对整个系统进行了调试。

通过调整除湿机的运行参数和通风系统的风量，确保车库内的湿度控制在理想范围内。

四、效果评估经过一段时间的运行，我们发现地下车库的湿度得到了有效控制。

通过对比实施前后的湿度数据，我们发现车库内的湿度降低了约50%。

此外，车库内的空气质量也有了明显改善，减少了霉菌和异味的问题。

五、经验总结通过本次地库除湿机项目的实施，我们总结了以下几点经验教训：1. 选择合适的除湿机型号至关重要。

在项目初期，我们需要对地下设施的湿度、空间等特点进行充分了解，选择符合需求的除湿机型号。

2. 通风系统对于提高除湿效果具有重要作用。

在设计通风系统时，我们需要充分考虑空气流通的顺畅性和均匀性，以实现最佳的除湿效果。

3. 安装过程中要严格遵守安全操作规程。

除湿机设计计算C-8.0除湿机设计计算书一.设计要求：1.按JB/T7769-95第4.2.1要求名义工况为：干球温度27℃湿球温度21.2℃ RH=60% 大气压101.325kpa2.设计除湿量：8kg/h±5%3.设计使用温度18℃-32℃4.设计使用制冷剂为HCFC R225.设计最大负荷工况为：干球温度32℃湿球温度23℃6.设计低温工况为：干球温度18℃湿球温度13.5℃7.设计使用三相380V 50HZ电源8.噪音9.蒸发温度5℃,过热度8K,冷凝温度48℃，过冷度2K。

二、设计方案：1.名义工况下的其它空气参数：查水蒸气饱和压力P qb（水面）表，得到27℃时饱和压力为P qb=3564.56Pa在T干=27℃ RH=60% 工况下水蒸气分压力：P q=RHⅹP qb=60%ⅹ3564.56=2138.7Pa绝对湿度d A=1000ⅹ0.622P q/（P- P q）=13.41g/kg干对应比焓h A=1.005+d（2500+1.84t）ⅹ0.001=61.3kJ/kg A工况下的空气密度ρA=P0.003484/（273.15+t）=1.18KG/M³段到B段，设g/kg干A+P电/M(空d C=10.55 g/kg干3.制冷量及相关设备参数①循环风量（入风27℃ 60%）F=8kg/（d A- d B）ρA=2298.2 m³空气质量流量M=2298.2/3600ⅹ1.18=0.753kg/s②制冷量 P冷=2298.2/3600ⅹ1.18ⅹ（h A-h B）=0.753ⅹ（61.3ⅹ42）=14.5kW③蒸发器蒸发温度：设计蒸发温度为5℃（A工况）蒸发器对数平均温差：△t蒸发=（t A- t B）/2.3Lg [（t A- t E）/（t B- t E）]=（27-15.5）/2.3 Lg（22/10.5）=15.56℃蒸发器面积：P冷/K E*△t=14500/（40x15.5）=23.38m2蒸发器换热系数K E=40W/℃.m2 取设计余量系数1.1；23.38x1.1=25.7 m2迎风面积：考虑到经济风速，风阻，带水性能，迎面风速取2∽3m/sS迎面=F/3600x（2∽3）=2300/3600 /（2∽3）=0.32∽0.213取0.3排深：根据迎风面积，受热面积，排深取六排材质：为了增加换热效率芯管使用Φ9.52x0.35内螺纹管，翅片使用0.15MM厚亲水铝箔利于沥水。

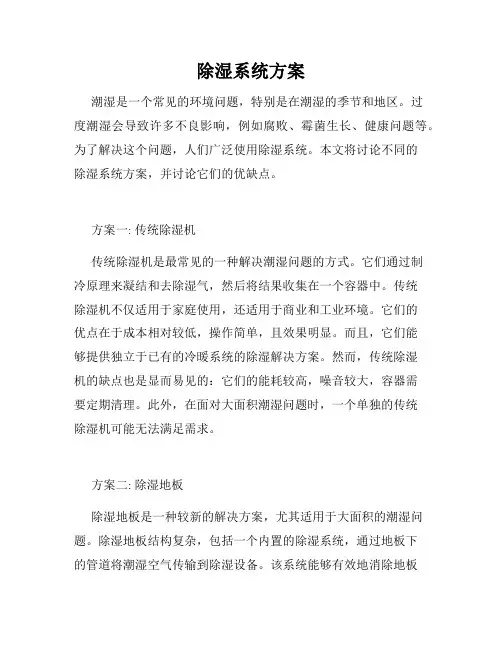

除湿系统方案潮湿是一个常见的环境问题，特别是在潮湿的季节和地区。

过度潮湿会导致许多不良影响，例如腐败、霉菌生长、健康问题等。

为了解决这个问题，人们广泛使用除湿系统。

本文将讨论不同的除湿系统方案，并讨论它们的优缺点。

方案一: 传统除湿机传统除湿机是最常见的一种解决潮湿问题的方式。

它们通过制冷原理来凝结和去除湿气，然后将结果收集在一个容器中。

传统除湿机不仅适用于家庭使用，还适用于商业和工业环境。

它们的优点在于成本相对较低，操作简单，且效果明显。

而且，它们能够提供独立于已有的冷暖系统的除湿解决方案。

然而，传统除湿机的缺点也是显而易见的：它们的能耗较高，噪音较大，容器需要定期清理。

此外，在面对大面积潮湿问题时，一个单独的传统除湿机可能无法满足需求。

方案二: 除湿地板除湿地板是一种较新的解决方案，尤其适用于大面积的潮湿问题。

除湿地板结构复杂，包括一个内置的除湿系统，通过地板下的管道将潮湿空气传输到除湿设备。

该系统能够有效地消除地板下的潮湿，确保室内空气的干燥。

除湿地板的优势在于它们能够整体处理潮湿问题，并且不需要额外设备。

然而，除湿地板也存在一些挑战。

安装过程较为复杂，需要考虑地板厚度以及与已有的地板材料的兼容性。

此外，除湿地板的成本也相对较高，适用于需要长期解决大面积潮湿问题的场合。

方案三: 分散式除湿系统分散式除湿系统是一种可以在多个房间或区域中分布的解决方案。

它们通常采用内嵌式或挂壁式设计，通过管道和风道将潮湿空气汇总到一个主设备中处理。

这种系统相对于传统除湿机更加节能，因为可以根据实际需求选择单独运行。

此外，分散式除湿系统还能提供更加均匀的湿度分布，确保不同区域的湿度控制。

然而，这种系统的安装和维护较为复杂，需要考虑管道和风道的布局以及空气的流动情况。

此外，分散式除湿系统的成本也相对较高，特别是在需要覆盖大面积的情况下。

结论除湿系统是解决潮湿问题的关键工具，有不同的方案可供选择。

传统除湿机是常见和经济实惠的选择，尤其适用于家庭使用。

转轮除湿机设计方案一、引言湿度过高的环境会给人们的生活和工作带来不便，甚至会对健康造成影响。

为了解决这一问题，我们设计了一种转轮除湿机。

本文将详细介绍该设备的设计方案。

二、设备原理转轮除湿机采用了空气循环方式进行除湿。

在设备中，有一个特制的转轮，该转轮能够吸收空气中的水分。

湿空气从机器的一侧进入到转轮区域，经过转轮，在吸湿区域被吸附的水分会从转轮的另一侧释放出来，形成干燥的空气流。

在此空气流的作用下，机器将干燥空气释放到环境中。

三、设备结构该转轮除湿机主要由以下几个部分组成：1.转轮区域：转轮区域是整个机器的核心部分。

转轮由多个纤维材料制成，这些材料在湿空气中能吸湿，而在干燥空气中能释放湿气。

转轮区域与其他部分隔离，确保湿空气和干燥空气流不混合。

2.进风口：湿空气通过进风口进入到转轮区域。

我们将在进风口设置一个过滤器，以防止灰尘和其他杂质进入到机器内部。

3.出风口：干燥空气从出风口排放到环境中。

出风口的位置应该设计在适当的位置，以确保空气能够均匀分布到整个空间。

4.控制系统：机器内部有一个控制系统，可以设置和监控湿度。

用户可以根据实际需要设定湿度值，机器将自动工作以维持空间湿度在设定范围内。

四、设备性能1.除湿效果：该设备能够有效地除湿，将湿度降低到合适的水平。

通过设备内的传感器，可以监测空间湿度，并自动调整除湿机的工作模式。

2.静音设计：除湿机的噪音要控制在合理范围内，以不影响人们的生活和工作。

通过优化设备结构和材料的选择，我们可以降低噪音产生的程度。

3.能效比：设备的能耗是一个非常重要的指标。

我们设计了高效的换热系统，以最大程度地减少能量损失并提高能效比。

4.安全性能：除湿机应具有良好的安全性能，以避免发生火灾等事故。

在设计过程中，我们将采取一系列安全措施，如过载保护和过热保护，以确保设备的安全使用。

五、设备维护和保养为了确保设备的正常运行，需要定期进行维护和保养。

具体步骤如下：1.定期清洗：转轮区域可能会积聚灰尘和其他杂质，需要定期清洗以保持其除湿效果。

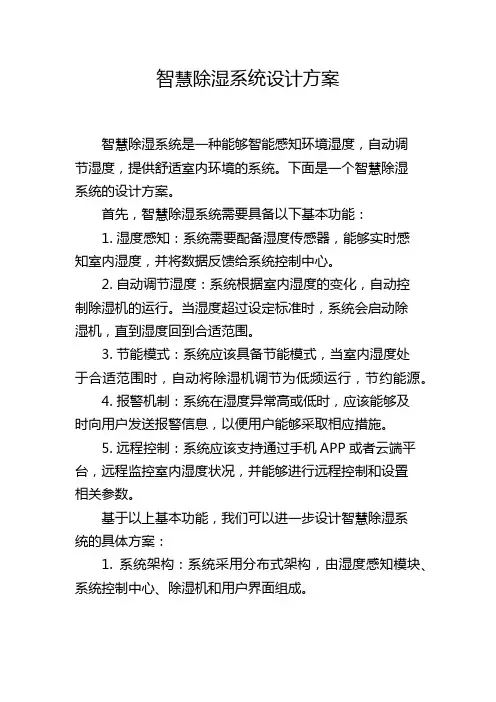

智慧除湿系统设计方案智慧除湿系统是一种能够智能感知环境湿度，自动调节湿度，提供舒适室内环境的系统。

下面是一个智慧除湿系统的设计方案。

首先，智慧除湿系统需要具备以下基本功能：1. 湿度感知：系统需要配备湿度传感器，能够实时感知室内湿度，并将数据反馈给系统控制中心。

2. 自动调节湿度：系统根据室内湿度的变化，自动控制除湿机的运行。

当湿度超过设定标准时，系统会启动除湿机，直到湿度回到合适范围。

3. 节能模式：系统应该具备节能模式，当室内湿度处于合适范围时，自动将除湿机调节为低频运行，节约能源。

4. 报警机制：系统在湿度异常高或低时，应该能够及时向用户发送报警信息，以便用户能够采取相应措施。

5. 远程控制：系统应该支持通过手机APP或者云端平台，远程监控室内湿度状况，并能够进行远程控制和设置相关参数。

基于以上基本功能，我们可以进一步设计智慧除湿系统的具体方案：1. 系统架构：系统采用分布式架构，由湿度感知模块、系统控制中心、除湿机和用户界面组成。

2. 湿度感知模块：湿度感知模块安装在室内的关键位置，能够准确感知室内湿度的变化，并通过无线方式将数据传输给系统控制中心。

3. 系统控制中心：系统控制中心是智慧除湿系统的核心，它接收湿度感知模块传输的数据，并根据设定的湿度标准，自动控制除湿机的运行。

同时，系统控制中心可以将室内湿度数据和系统运行状态等信息展示在用户界面上。

4. 除湿机：除湿机是实际进行除湿的设备，它可以根据系统控制中心的指令，智能地调节湿度。

除湿机应该具备高能效，低噪音，可调湿度范围广等特点。

5. 用户界面：用户界面可以是手机APP或者云端平台，用户可以通过用户界面实时查看室内湿度状态，并进行远程控制和设置相关参数。

用户界面也可以提供故障报警信息和能效分析等功能。

在智慧除湿系统的实施过程中，还需要注意以下几点：1. 选择合适的除湿机：根据室内环境和需求，选择适合的除湿机。

除湿机的性能和功能要与系统的设计要求相匹配。

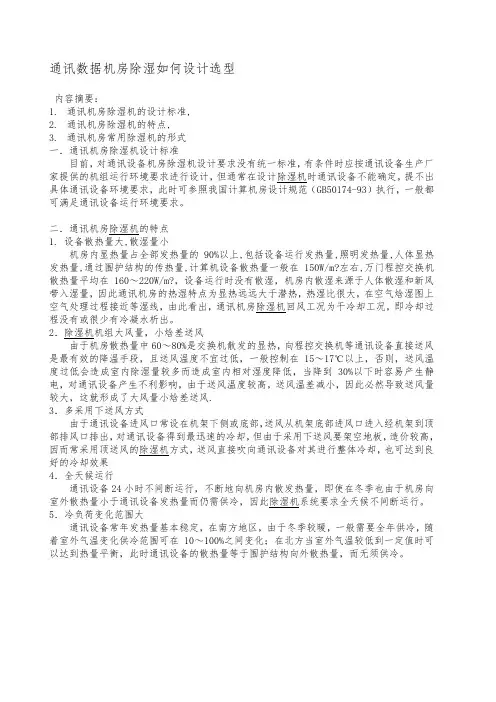

通讯数据机房除湿如何设计选型内容摘要：1.通讯机房除湿机的设计标准,2.通讯机房除湿机的特点,3.通讯机房常用除湿机的形式一．通讯机房除湿机设计标准目前，对通讯设备机房除湿机设计要求没有统一标准，有条件时应按通讯设备生产厂家提供的机组运行环境要求进行设计，但通常在设计除湿机时通讯设备不能确定，提不出具体通讯设备环境要求，此时可参照我国计算机房设计规范（GB50174-93）执行，一般都可满足通讯设备运行环境要求。

二．通讯机房除湿机的特点1. 设备散热量大,散湿量小机房内显热量占全部发热量的90%以上,包括设备运行发热量,照明发热量,人体显热发热量,通过围护结构的传热量,计算机设备散热量一般在150W/m?左右,万门程控交换机散热量平均在160～220W/m?，设备运行时没有散湿，机房内散湿来源于人体散湿和新风带入湿量，因此通讯机房的热湿特点为显热远远大于潜热，热湿比很大，在空气焓湿图上空气处理过程接近等湿线，由此看出，通讯机房除湿机回风工况为干冷却工况，即冷却过程没有或很少有冷凝水析出。

2．除湿机机组大风量，小焓差送风由于机房散热量中60～80%是交换机散发的显热，向程控交换机等通讯设备直接送风是最有效的降温手段，且送风温度不宜过低，一般控制在15～17℃以上，否则，送风温度过低会造成室内除湿量较多而造成室内相对湿度降低，当降到30%以下时容易产生静电，对通讯设备产生不利影响，由于送风温度较高，送风温差减小，因此必然导致送风量较大，这就形成了大风量小焓差送风.3．多采用下送风方式由于通讯设备进风口常设在机架下侧或底部，送风从机架底部进风口进入经机架到顶部排风口排出，对通讯设备得到最迅速的冷却，但由于采用下送风要架空地板，造价较高，因而常采用顶送风的除湿机方式，送风直接吹向通讯设备对其进行整体冷却，也可达到良好的冷却效果4．全天候运行通讯设备24小时不间断运行，不断地向机房内散发热量，即使在冬季也由于机房向室外散热量小于通讯设备发热量而仍需供冷，因此除湿机系统要求全天候不间断运行。

转轮除湿机设计方案引言转轮除湿机是一种常见的家用电器，它利用转动的吸湿轮轮盘来降低湿度。

本文档将介绍转轮除湿机的设计方案，包括结构设计、工作原理、材料选择等方面的内容。

设计目标本设计方案的主要目标是开发一款高效、节能、安全的转轮除湿机，满足用户对湿度的控制需求。

具体设计目标如下： - 最大处理湿度：80% - 工作温度范围：5°C - 35°C - 设备噪音：不超过40dB - 能源消耗：每小时不超过300W - 使用寿命：不低于5年结构设计转轮除湿机的核心部件是转轮轮盘，整个结构由以下部分组成：1.外壳：使用耐湿、隔音材料制造，确保机器稳定运行，并减少噪音。

2.风扇：位于转轮轮盘的后方，可以通过调节转速控制通风量，提高除湿效率。

3.电机：提供风扇的动力，选用高效低噪音的无刷电机，以确保性能和可靠性。

4.控制面板：通过控制面板，用户可以轻松设置湿度和风速，还可以显示当前湿度和运行时间。

5.湿度传感器：位于除湿机内部，用于监测当前湿度，并根据设定值调整除湿机的工作状态。

6.过滤器：用于阻止灰尘和杂质进入除湿机，同时保护转轮轮盘，延长设备寿命。

工作原理转轮除湿机的工作原理可以总结为以下几个步骤：1.吸湿：当湿空气进入除湿机时，通过风扇将空气吹入转轮轮盘中。

2.除湿：在转轮轮盘中，湿空气与吸湿轮接触，水分被吸收到吸湿轮上，从而使空气中的湿度降低。

3.排湿：当转轮轮盘转到排湿区域时，用热空气对吸湿轮进行脱湿，使吸湿轮上的水分挥发出去。

4.冷凝：通过冷凝装置将水分凝结并收集起来，以防止湿度再次释放到空气中。

5.干燥：干燥的空气经过过滤器和风扇排出除湿机，从而达到除湿效果。

材料选择在转轮除湿机的设计中，材料的选择非常重要，需要考虑其耐用性、耐腐蚀性和热传导性。

以下是一些常用材料的建议：1.转轮轮盘：优质的轮盘材料应具有良好的湿度吸湿/脱湿效果，建议选用高分子材料或特殊涂层处理材料。

2.外壳：使用防水、防潮的塑料或金属材料，以增加耐久性和安全性。

转轮除湿机工程方案一、转轮除湿机的设计原理转轮除湿机利用吸附剂转轮吸附和释放水分的特性，通过湿度传感器控制，实现空气中水分的去除。

其基本工作原理为：当湿空气通过转轮时，水分被吸附剂吸附，干燥空气则流出；当转轮吸附满水分后，通过吹风加热的方式将水分释放到外部环境中。

这种循环工作方式能够持续除湿，并保持环境湿度在一个合适的范围内。

二、转轮除湿机的工作流程1. 吸湿阶段：湿空气通过进气口进入转轮除湿机，转轮上的吸附剂吸附水分，使空气得到除湿。

2. 脱湿阶段：当转轮除湿机工作一段时间后，转轮上的吸附剂饱和，需要脱湿。

此时，通过吹风加热的方式将吸附的水分释放到外部环境中。

3. 循环工作：转轮除湿机通过上述两个阶段的循环工作，保持空气中的湿度在一个较为理想的范围内，实现除湿效果。

三、转轮除湿机的技术参数1. 除湿量：除湿机在单位时间内能够除去的水分量，通常以升/小时或升/天为单位。

2. 适用面积：转轮除湿机适用的最大覆盖面积，通常以平方米为单位。

3. 风量：转轮除湿机的风量大小直接影响着其除湿效果，一般以立方米/小时为单位。

4. 噪音：转轮除湿机工作时产生的噪音级别，通常以分贝为单位。

5. 控制方式：转轮除湿机的控制方式包括手动控制和自动控制两种，自动控制方式通常采用湿度传感器控制。

6. 能耗：转轮除湿机在工作时消耗的能量，通常以千瓦时为单位。

四、转轮除湿机的安装维护1. 安装：转轮除湿机安装应放置在通风良好的位置，离地面、墙壁和其它障碍物应有一定的距离，以保证出风口和进风口通畅。

另外，应注意避免阳光直射和雨淋。

2. 维护：定期清洁转轮除湿机的进气口、出风口和转轮，保持通畅。

及时更换吸附剂或清洗吸附剂，以保证除湿效果和持久稳定的工作。

3. 维修：在出现故障时，应由专业人员进行维修，不得私自拆卸或修理。

维修过程中需切断电源，确保安全。

五、转轮除湿机的应用领域转轮除湿机的应用领域包括但不限于住宅、仓储、图书馆、档案室、实验室、食品加工厂等。

除湿机毕业设计计毕业设计题目：基于单片机的智能除湿机设计一、设计背景与意义：随着现代社会的不断发展，人们对生活质量的要求越来越高，除湿机作为常用的家用电器，可以有效地解决潮湿问题，提升室内生活环境的舒适性。

本设计旨在研发一种基于单片机的智能除湿机，实现自动控制和用户友好的操作界面，提高除湿机的性能和使用便利性。

二、设计原理与功能：1.除湿原理：采用压缩机和冷凝器的组合工作原理，通过制冷或加热来提高湿度环境中的水汽沉积并排放掉。

2.温湿度传感器：通过采集室内温湿度数据，实时监测室内湿度情况，为操作和控制提供数据支持。

3.自动控制功能：设置湿度阈值，当湿度超过设定值时，除湿机自动启动工作；当湿度下降到设定范围内时，自动停机。

4.用户友好的操作界面：采用液晶显示屏和按键组合，显示除湿机的状态、湿度数据、设定值等，用户可以通过按键来设定除湿机的工作模式和时间等。

5.节能设计：通过智能控制电路和变频器控制除湿机压缩机的运行，实现功率的调节，提高能效比，节省能源。

三、设计步骤：1.系统设计：确定除湿机的硬件组成，包括压缩机、冷凝器、风扇、温湿度传感器、单片机等，设计各个硬件模块的连接和工作原理。

2.硬件设计：根据系统设计确定的硬件组成，设计电路原理图和PCB 布局图，选取合适的元器件和电路保护措施。

3.软件设计：根据系统设计的要求，编写单片机程序，实现温湿度采集、数据处理、自动控制等功能。

4.界面设计：设计除湿机的用户界面，包括液晶显示屏和按键组合，实现除湿机状态、湿度数据、设定值等的显示和设定功能。

5.整体调试与性能测试：完成硬件连接和单片机编程后，对整个系统进行调试，并进行性能测试和稳定性测试。

四、预期成果：1.实现基于单片机的智能除湿机设计，具备自动控制和用户友好的操作界面。

2.根据设定的湿度阈值，除湿机能够自动启动和停机，达到智能控制的效果。

3.实现温湿度数据的实时采集和显示，提供准确的环境信息。

4.实现节能设计，提高除湿机的能效比。

转轮除湿机设计方案说明一、用户概况1、本项目位于安徽省合肥市，夏季室外设计参数取干球温度35℃，相对湿度60%，进行设计计算；2、根据客户要求，需要处理的转轮除湿机组总风量为13000CMH，采用全新风系统；室内温湿度要求为：温度28℃，相对湿度45%以下；3、用户可提供0.4MPa蒸汽，再生方式采用蒸汽加热；4、用户方需提供7-12℃的冷冻水供机组表冷器使用。

5、根据已知条件选配我公司全新风除湿机组型号为ADS-30Q-13000。

二、转轮除湿机组参数表：136.一611.二988三、除湿系统流程图136.一611.二988四、机组配置清单：五、机组配置特点：1框架部分1.1防冷桥设计，其绝热性能表现卓越、具有良好的气密性。

同时型材内侧贴附橡塑保温材料，进一步防止冷桥产生。

1.2整个机组框架采用国际流形的模块化设计，结构灵活，检修和拆装都极为方便；特别是对于大型和超大型机组结构，易于进行现场组装。

2、双层面板标准的机组面板为双层面层，此双层面板有如下结构特点：2.1外板采用优质钢板制成，经多重处理及烤漆制成，符合净化要求。

2.2内外板中间的保温材料为采用意大利进口设备制作的高压发泡硬质聚氨酯保温材料，其隔音和隔热性能均较一般保温材料高，使用多年不易变质。

此种结构的双层板在保温、防火、强度、刚性、洁净度和隔声等各方面都具有最佳性能，在应用于各种工况时均无外壳凝水现象。

2、风机、电机风机、电机均采用合乎严格质量标准的世界名优产品，经过严格专业的动、静平衡试验。

并通过专业的风机应用软件进行选型，获得最佳的风机工作特点、风机效率和噪音级。

电机为风冷式全密闭异步电机，F级绝缘，标准的配用电源为：380V/3Φ/50HZ.机组的风机及电机组件都配装有独特减振装置，风机的出风口与柜体间均采用柔性连接，从而使得整个机组的振动和噪音都减至最底，以满足各种高级工艺场合的使用要求。

3、表冷器所有盘管均依据用户的要求和实际的需要，利用计算机软件进行专门设计，以确保我们的盘管最大程度地符合用户现场的工况要求。

毕业设计(论文)开题报告学生姓名：钱晨希学号：14所在学院：能源学院专业：热能与动力工程设计(论文)题目：12kg/h柜式除湿机设计指导教师:金苏敏2014年2 月26 日开题报告填写要求1．开题报告（含“文献综述”）作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。

此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业审查后生效；2．开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见；3．“文献综述”应按论文的格式成文，并直接书写（或打印）在本开题报告第一栏目内，学生写文献综述的参考文献应不少于15篇（不包括辞典、手册）；4．有关年月日等日期的填写，应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。

如“2004年4月26日”或“2004-04-26”。

毕业设计（论文）开题报告1．结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写2000字左右的文献综述：文献综述1.调温除湿机的应用与发展空气除湿是一门涉及多个学科的综合性技术,目前已被广泛应用于仪器仪表、生物、环保、纺织、冶金、化工、石化、原子能、航空、航天等领域,并将日益在工业、农业、国防、医疗、商业和日常生活中发挥巨大的作用。

常用的空气除湿技术主要有冷却除湿、吸附除湿和吸收除湿[1]。

冷却除湿机的除湿能力在大余湿和对湿度有特殊要求的场合表现逾益突出，其中冷却调温除湿机又以大除湿量、出风温度可调的特点, 越来越受到设计人员和用户的青睐[2~4]。

另一方面，节能与环保是空调产业永恒的主题。

从降低能耗对减小温室效应的作用看，节能和环保是统一的[5]。

冷却除湿是最早且被广泛使用的一种除湿方式.它是利用制冷系统中的蒸发器蒸发吸热的特点,吸收湿空气中的热量,使湿空气中水气结露而析出水分,从而达到除湿的目的，具有COP较高,房间相对湿度下降快、运行费用低、不要求热源、也可不需要冷却水、操作方便、使用灵活等优点被广泛应用[6~7]。

除湿机设计计算范文在设计除湿机时，需要考虑一系列的因素和计算，以确保除湿机可以有效地去除空气中的湿气。

首先，我们需要计算出所需的除湿能力。

除湿能力是指除湿机每小时能去除的水分量。

在计算除湿能力时，需要考虑房间的面积和湿度。

房间的面积是计算除湿能力的重要参数之一、通常情况下，每平方米的房间面积需要除湿能力在0.08~0.1升/小时之间。

因此，如果房间的面积是20平方米，除湿能力需要在1.6~2升/小时之间。

湿度是另一个需要考虑的参数。

通常情况下，除湿能力与湿度成正比。

湿度越高，除湿能力就需要越大。

可以根据湿度计测量房间的湿度，并根据湿度的不同调整除湿能力。

除湿时间也需要计算。

除湿时间是指除湿机需要多长时间才能将房间的湿度降低到目标值。

除湿时间取决于房间的尺寸，湿度和除湿能力。

可以使用以下公式计算除湿时间：除湿时间=房间的体积/除湿能力例如，如果房间的体积是40立方米，除湿能力是2升/小时，那么除湿时间为20小时。

这意味着除湿机需要工作20小时才能将房间的湿度降低到目标值。

除湿机的能效比也是需要计算的参数之一、能效比是指除湿机去除水分的能量消耗与实际能量输入之间的比值。

通常情况下，能效比应尽可能高，以减少能源的浪费。

可以使用以下公式计算能效比：能效比=去除的水分量/能量消耗量例如，如果除湿机每小时去除2升的水分，消耗1000瓦特的能量，那么能效比为2升/1000瓦特，即0.002此外，还需要计算除湿机的噪音水平。

噪音水平是指除湿机工作时产生的噪音大小。

通常情况下，噪音水平越低越好，以确保舒适的居住环境。

可以使用分贝计测量噪音水平。

在设计除湿机时，还需要考虑到安全因素。

除湿机应该具有过载保护功能，以防止过度使用而引起的损坏。

此外，除湿机还应具有漏电保护功能，以确保使用过程中的电气安全。

最后，还需要考虑除湿机的外观设计和材料选择。

除湿机应该具有简约、美观的外观，以适应不同的室内装饰风格。

材料应该具有耐用、耐用的特点，以确保除湿机的使用寿命。
