1 佳能机面板及操作说明

1、“<”表示向左选择，用来选择自检打印。 2、“∨”表示进入、确认、执行。

3、“∧”表示撤消、返回上级菜单。4、“>”表示向右、向下选择。5、联机及处理指示灯

6、双面指示灯 7、进纸选择按纽。8、纸盒指示灯。 9、出纸选择按纽

下面是菜单的选项及基本操作。（以英文说明，“=”后面的值表示是选择项），当通电遇热好之后，液晶显为 之后，按 “>”键进入主菜单。主菜单一共有八项：

一、CONTROL 二、PAPER HANDLING 三、LAYOUT 四、PRINT QUALITY 五、INFERFACE

六、LIPS SETUP 七、ESC/P SETUP 八、MENUINITALIEE（可按 “>”键进行轮选）

选择“CONTROL”按 “∨”键进入，里面共一十六小项。1、copies按 “∨”进入，出现 copies =1,按 “>”选择，下面的选项的都同这一步不再重复，

2、timeout =155ec 3、sleep time =60min 4、buzzer =1 time 5 warning =ON

6 toner saring =OFF 7 fix mode =mode1(*) 8 iot mode =OFF 9 toner density C =8(*)

10 toner density M =8(*) 11 toner density Y =8(*) 12 toner desity K =8(*)

13 warning setup =CONT 14 auto error_skip =OFF 15 laguage =GNGISH(*) 16 AUTO-SCLECT

( a LIPS =ON b ESCP =ON 两个小项)

二、PAPER HANDLING（共有7 小项，进入方法同上）

1 tray paper size =A4(*) 2 default size = A4(*) 3 feed direction =AUTO(*)

4 perferince tray =OFF 5 AUTO SELECTION =ON 6 defaule type =NORMAL(*)

7 tray media type =NORMAL(*)

三、LAYOUT（共四小项，进入方法同上）

1 offsetY =0.0(*) 2 offsetX =0.0(*) 3 bind direction =LONG ADGE 4 bi-direction =0.0(*) 00-READY A4

2

2 四、 PRINT QUALITY （共有12小项，进入方法同上）

1、 refine =ON 2 page protect =auto(*) 3 quality =FINE 4 quality2 =HIGH

5 color mode =auto(*) 6 mono halftone =PATTERN1 7 color halftone =RESOLUTION

8 special halftone =OFF 9 banding =ON 10 quality change =LONT

11 system memory =AUTO(*) 12 form memory =OFF

五、INFERFACE（进入方法同上，共同3小项）

1 port select =AUTO(*) 2 CENTRONICS MODE(有5小项) a busy--ack =A-B-A

b receiving speed =HIGH c sending speed=HIGH d inputprime= BY CONTROLLER

e bi--direction =ECP 3 buffer--size =AUTO

六、 LIPS SETUP（共21个小项，进入方法同上）

1 zoom =OFF(*) 2 multi--pages =OFF(*) 3 orientation =PORTRAIT 4 overlay1 =OFF(*)

5 overlay2 =OFF(*) 6 color overlay =OFF(*) 7 startup--macro =30 8 kanji--code =j15

9 pont-size =10POINT 10 kanji--typeface =MINCHO 11 ANK—typeface =MINCHO

12 kaji—graph =JIS90 13 lines =6CPI 14 columns =AUTO(*) 15 auto—ff =ON

16 auto—NL =ON 17 CR-attibute =CR-ONLY 18 LF-attribute =LF-ONLY

19 tile resolation =QUICK 20 job timeout =OFF 21 paper-save =ON

七、ESC/R SETUP(共六小项，进入方法同上)

1 PAGE-LAYOUT(有7小项，进入方法同上) a page-style =PORTRAIT b top-margin =+000

c adjust-paper =+000 d print-area =NORMAL e right—margin =136columns

f paper size =CURRENT(*) g 2pages--print =OFF

2 FONT (有4小项) a kanji--typeface =MINCHO b kanji--point =SYSTEM

c code--table =DATAKAM d country =JAPAN

3 PRINT—FUNCTION(共有2小项) a ing—rendering =OFF b condensed =OFF

4 print—MOTION =auto-LF(*)

5 VFC(共有3小项) a cont-form-len =SYSTEM b cut-form-len =SYSTEM

C perforation =OFF

6 MISE(有2项) a regise-level =TEMPORARY b color—select =color

八、MENU INITIALIZE =OK 恢复到日文菜单。

注意：选值后面带(*)的用户可以根据需要调整，其余的非专业人士请勿乱调。本文上的值是默认值。

调整举例：浓度

步骤：首先按“>”键进入主菜单，找到CONTROL项，按“∨”确认键进入，然后按“>”键选择

toner density ,再按“∨”进入键进入，会出现一个coner density =4界面，这时你就可以按

“>”键行调整了，数字大颜色就深。

合集下载

螺杆空压机控制器(面板)操作说明

螺杆空压机控制器(面板)操作说明

螺杆空压机控制器

操作说明

V1.3 上海宏赛自动化电气有限公司 2007-10-12 螺杆空压机控制器操作说明 hopesailing

上海宏赛自动化电气有限公司 第 2 页 共 6 页 一、基本操作面板

二、按键介绍 启动 ―― 在无故障情况下启动运行空压机并可从停机切换到运行状态。 停止 ―― 停止运行空压机。 设定键 ―― 修改参数后，按此键确认数据存储输入。 上移键 ―― 在缺省页面下作为时间查询键；数据修改时，按此键增加该数位；在菜单选择时作为选择键。 下移键 ―― 在缺省页面下作为主菜单键；数据修改时，按此键减少该数位；在菜单选择时作为选择键。 移位/确认键 ―― 在缺省页面下作为近/远控切换键；数据修改时，此键作为移位键；在菜单选择时作为确定键。 下移键 设定键 上移键 停止按键 启动按键

移位/确认键 LCD显示

返回键 螺杆空压机控制器操作说明 hopesailing

上海宏赛自动化电气有限公司 第 3 页 共 6 页 返回键 ―― 在菜单操作时，此键作为返回键返回上一级菜单。 三、外部开关量和模拟量的输入输出特点说明 经济型空压机控制接口说明

JP1 引脚号 名称 意义 1 PIN+ 压力传感器输入＋ 2 PIN- 压力传感器输入－ 3 TIN- 温度传感器输入－ 4 TIN- 温度传感器输入－ 5 TIN+ 温度传感器输入＋ 6 I1 主机电流(R)传感器输入 7 I2 主机电流(T)传感器输入 8 FIR 风机电流(R)传感器输入 9 FIT 风机电流(T)传感器输入

10 VST ST相电压传感器输入 11 GND 信号公共点 JP4 引脚号 名称 意义 1 DI0 空滤信号输入（常开） 2 DI1 油滤信号输入（常开） 3 DI2 油细信号输入（常开） 4 DI3 压力开关输入（常开） 5 DI4 紧停信号输入（常闭） JP4 JP1

JP5 JP3 1 1

1 1 螺杆空压机控制器操作说明 hopesailing

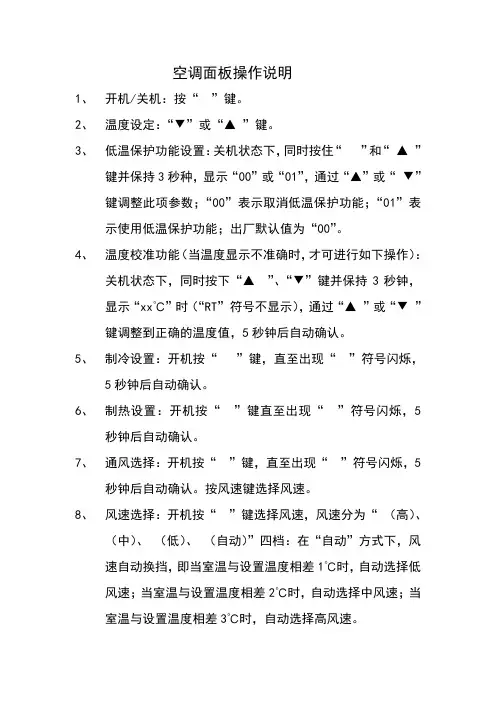

空调面板操作说明

空调面板操作说明

空调面板操作说明

1、 开机/关机：按“ ”键。

2、 温度设定：“▼”或“▲ ”键。

3、 低温保护功能设置：关机状态下，同时按住“ ”和“ ▲ ”键并保持3秒种，显示“00”或“01”，通过“▲”或“ ▼”键调整此项参数；“00”表示取消低温保护功能；“01”表示使用低温保护功能；出厂默认值为“00”。

4、 温度校准功能（当温度显示不准确时，才可进行如下操作）：关机状态下，同时按下“▲ ”、“▼”键并保持3秒钟，显示“xx℃”时（“RT”符号不显示），通过“▲ ”或“▼ ”键调整到正确的温度值，5秒钟后自动确认。

5、 制冷设置：开机按“ ”键，直至出现“ ”符号闪烁，5秒钟后自动确认。

6、 制热设置：开机按“ ”键直至出现“ ”符号闪烁，5秒钟后自动确认。

7、 通风选择：开机按“ ”键，直至出现“ ”符号闪烁，5秒钟后自动确认。按风速键选择风速。

8、 风速选择：开机按“ ”键选择风速，风速分为“ （高）、

（中）、 （低）、 （自动）”四档：在“自动”方式下，风速自动换挡，即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。

GA控制器面板操作说明

GA控制器面板操作说明

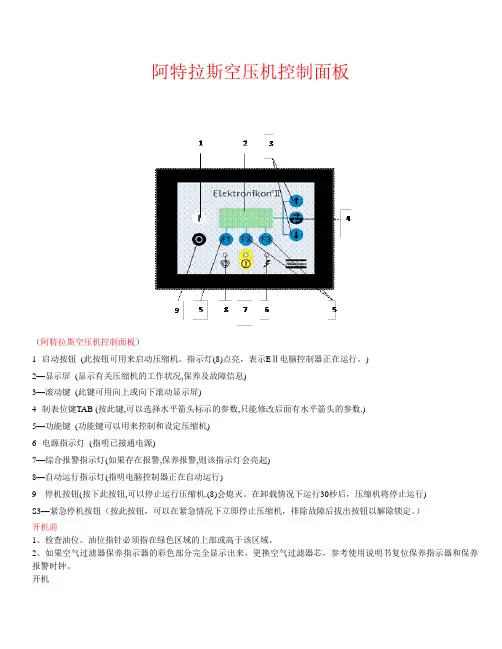

阿特拉斯空压机控制面板

（阿特拉斯空压机控制面板）

1--启动按钮 (此按钮可用来启动压缩机。指示灯(8)点亮，表示EⅡ电脑控制器正在运行。)

2—显示屏 (显示有关压缩机的工作状况,保养及故障信息)

3—滚动键 (此键可用向上或向下滚动显示屏)

4--制表位键TAB (按此键,可以选择水平箭头标示的参数,只能修改后面有水平箭头的参数.)

5—功能键 (功能键可以用来控制和设定压缩机)

6--电源指示灯 (指明已接通电源)

7—综合报警指示灯(如果存在报警,保养报警,则该指示灯会亮起)

8—自动运行指示灯(指明电脑控制器正在自动运行)

9---停机按钮(按下此按钮,可以停止运行压缩机.(8)会熄灭。在卸载情况下运行30秒后，压缩机将停止运行)

S3—紧急停机按钮（按此按钮，可以在紧急情况下立即停止压缩机，排除故障后拔出按钮以解除锁定。）

开机前

1、检查油位。油位指针必须指在绿色区域的上部或高于该区域。

2、如果空气过滤器保养指示器的彩色部分完全显示出来，更换空气过滤器芯，参考使用说明书复位保养指示器和保养报警时钟。

开机 1、合上电源。检查电源指示灯（6）是否点亮。

2、打开空气出气阀。

3、关闭冷凝液排污阀。

4、按开机按钮I。空压机开始运行，自动运行指示灯（8）点亮，开机后10秒，空压机开始加载运行。

在运行中

1、经常检查油位，在加载中，指针必须位于绿色区域。

2、如果指示灯（8）点亮，电脑控制器正自动控制压缩机的加载，卸载，停机和重新启动。

3、经常检查显示屏（2）：空压机的运行状态通过图标显示在显示屏上。

4、如果报警指示灯（7）点亮或闪烁，请排除故障，参考使用说明书。如果需保养，停机并执行保养措施，参考使用说明书。

5、停机

1、按停机按钮O。指示灯（8）熄灭。空压机大约卸载运行30秒后停机。

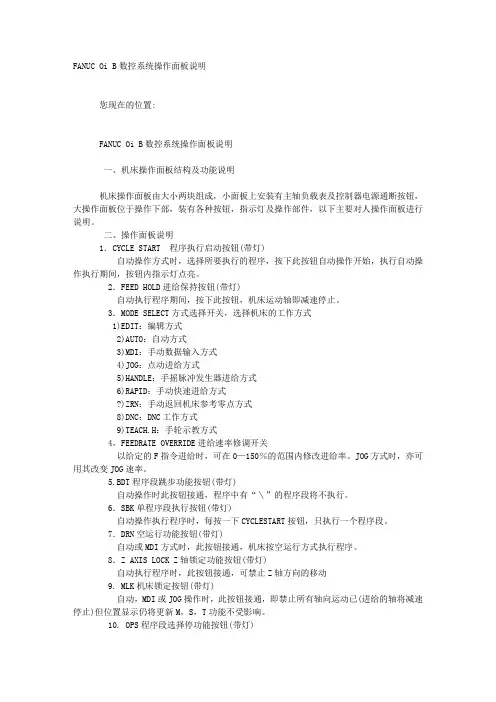

FANUC Oi B数控系统操作面板说明

FANUC Oi B数控系统操作面板说明

FANUC Oi B数控系统操作面板说明

您现在的位置:

FANUC Oi B数控系统操作面板说明

一、机床操作面板结构及功能说明

机床操作面板由大小两块组成，小面板上安装有主轴负载表及控制器电源通断按钮，大操作面板位于操作下部，装有各种按钮，指示灯及操作部件，以下主要对人操作面板进行说明。

二、操作面板说明

1．CYCLE START 程序执行启动按钮(带灯)

自动操作方式时，选择所要执行的程序，按下此按钮自动操作开始，执行自动操作执行期间，按钮内指示灯点亮。

2．FEED HOLD进给保持按钮(带灯)

自动执行程序期间，按下此按钮，机床运动轴即减速停止。

3．MODE SELECT方式选择开关，选择机床的工作方式

1)EDIT：编辑方式

2)AUTO：自动方式

3)MDI：手动数据输入方式

4)JOG：点动进给方式

5)HANDLE：手摇脉冲发生器进给方式

6)RAPID：手动快速进给方式

?)ZRN：手动返回机床参考零点方式

8)DNC：DNC工作方式

9)TEACH.H：手轮示教方式

4，FEEDRATE OVERRIDE进给速率修调开关

以给定的F指令进给时，可在0—150％的范围内修改进给率。JOG方式时，亦可用其改变JOG速率。

5.BDT程序段跳步功能按钮(带灯)

自动操作时此按钮接通，程序中有“＼”的程序段将不执行。

6．SBK单程序段执行按钮(带灯)

自动操作执行程序时，每按一下CYCLESTART按钮，只执行一个程序段。
