压型钢板与混凝土组合楼板设计一、设计原理压型钢板与混凝土组合楼板是将压型钢板与混凝土组合使用，通过协同工作来承担楼板的承载作用。
压型钢板的主要作用是作为临时支撑构件，在施工期间承担楼板自重和施工荷载，而混凝土则作为最终的承载层，为楼板提供冷弯承载力。
二、施工工艺1.钢板安装：先将支撑架安装在砼墙或钢柱上，然后将压型钢板放置在支撑架上，并进行固定。
2.钢板预应力：将钢板与混凝土组成整体后，利用拉拢装置对钢板进行预应力，使其在整个使用寿命内保持一定的形状和刚度。
3.混凝土浇筑：将混凝土倒入钢板内，并通过振捣等工艺使其与钢板完全结合。
在浇筑过程中需要控制浇筑速度和浇筑量，以确保混凝土的质量。
4.养护：在混凝土浇筑后，对其进行适当的养护，以保证混凝土的强度和稳定性。
三、构造细节1.压型钢板：选择适当的压型钢板，根据楼板负荷和跨度进行计算，以确保其具有足够的承载力和刚度。
常用的压型钢板有H型钢、冷弯薄壁钢等。
2.钢筋：在混凝土部分进行加固，增加楼板的强度和抗震性能。
根据设计要求，布置合理的钢筋增强。
3.抗裂措施：由于压型钢板与混凝土的膨胀系数不同，容易出现裂缝。
为了减小裂缝的产生，可以在混凝土表面进行预应力、采用加网或设置无纺布等防裂措施。
四、设计优势1.承载能力：压型钢板与混凝土组合楼板具有较好的承载能力，能够满足大跨度楼板的需要。
2.抗震性能：压型钢板能有效提高楼板的抗震性能，减小楼板的振动，提高整个结构的稳定性。
3.施工快速：压型钢板与混凝土组合楼板采用工厂化生产和现场拼装的方式施工，可以大大提高施工效率，缩短工期。
4.节约成本：压型钢板与混凝土的结合使得楼板结构较轻，可以减少材料的使用量，降低工程造价。
总之，压型钢板与混凝土组合楼板设计具有较好的承载能力、抗震性能和施工效率，在实际工程中得到了广泛应用。
但在设计和施工过程中需要考虑材料的选择、结构的合理性以及施工质量控制等因素，以确保楼板的安全和稳定。
钢-混凝土组合板的受力性能浅析压型钢板-混凝土组合板是在压型钢板上现浇混凝土，且配置适量的钢筋所构成的板，是压型钢板与混凝土组合成整体而共同工作的受力构件。
压型钢板-混凝土组合板作为一种新型结构形式，其主要优势在于此类板不仅具有良好的结构性能和合理的施工顺序，而且与其他板（如混凝土板、叠合板）相比，具有刚度大、抗震和抗疲劳性能好、安全可靠、施工操作方便、有利于缩短工期，以及良好综合经济效益等诸多优点. 为了提高材料的使用效率，广大科研工作者对压型钢板-混凝土组合板进行了大量的理论研究和技术应用，并取得了较好的社会效益和经济效益。
然而在钢结构规范中并没有直接关于压型钢板-混凝土组合板的相关内容，这样以来对压型钢板-混凝土组合板的受力特点和构造要求的研究和讨论就显得很有必要了。
1.组合板截面形式一般压型钢板厚约0.7 ～1.4mm ，板高约75 ～200mm ，大部分按单向板设计，其与混凝土的组合作用发挥了钢板抗拉及混凝土抗压的优点，对截面刚度提高作用也很大。
目前压型钢板与混凝土组合板的截面形式大致有开口型和闭口型两种。
在开口型截面中，压型板可按其翼缘大小分为两类：翼缘上大下小，俗称正扣，上小下大，俗称反扣。
闭口型则可以发展为缩口型。
2.组合板的破坏模式压型钢板与混凝土之间的组合效应主要依靠它们之间的粘结效应产生的沿板受力方向的纵向抗剪强度来实现。
在不同截面及受力状态下，组合板的破坏可能有三种主要模式。
（1）弯曲破坏。
组合板在达到抗弯承载力极限时，纵向抗剪承载力依然满足，表现为抗弯承载力不足。
这种破坏模式与一般钢筋混凝土受弯构件的适筋梁类似。
（2）纵向剪切破坏。
欧洲规范4 （Eurocode 4）中关于组合板的承载力控制即以此破坏为基础。
其破坏特征是：首先在靠近支座附近的集中荷载处的混凝土出现斜裂缝，混凝土和压型钢板开始垂直向分离，随即压型钢板和混凝土之间丧失剪切粘结力，并产生相对滑移。
由于滑移的产生，楼板变形非线性增加，构件立即丧失承载力。
多层钢结构压型钢板和混凝土组合楼板施工技术简介：工业厂房钢结构框架钢砼组合楼板结构因其结构性能好、经久耐用、不用模板和脚手架支撑，便于施工，目前在许多项目均采用有砼组合楼板。
本文结合XXX烯烃项目气化框架组合楼面谈一下在高层框架顶部钢砼组合楼板的施工。
1工程概述XXX烯烃项目气化框架1区、2区在44.1m层、49.5m层、52.9m层、57.1m层、64.6m层结构层上设计钢结构组合楼板，总面积约7200㎡，金属压型板采用厚1.0mm双面镀锌钢板，板型为YX76-344-688，材质Q235。
在压型钢板每个波谷内配1根A8钢筋，波峰上配A8＠250钢筋网片焊于金属压型板上，上部配支座负筋A8＠150，分布筋A6＠150，混凝土强度C40。
剪力键采用直径A13的栓钉（L=100，@250）。
如简图所示：施工工艺：施工前准备→原资料进厂及检验→安装压型板→栓钉焊接→封边、堵头板安装焊接→钢筋加工、安装→混凝土浇注→混凝土养护。
工艺原理：压型钢板-混凝土组合楼板结构体系，利用压型钢板自身具有的重量轻、强度高、承重大、抗震性好的特点，取消了传统的模板支撑系统。
工程中压型钢板被视为混凝土楼板的永久性模板，其设计的钢板肋取代了全部的正弯矩钢筋及部分温度钢筋，与混凝土具有很好粘结强度。
2压型钢板安装2.1安装前的准备工作1)认真熟悉图纸，了解压型钢板的排版分布、尺寸控制要求以及压型钢板在钢梁上位置关系等。
2)在安装之前，检查钢梁的平整度和钢结构梁的完善情况，认真清扫钢梁顶面的杂物。
3)综合测量钢梁表面的平整度，并根据压型钢板的排版图及建筑轴线在钢梁表面上进行测量放线，并作好测量标记。
4）压型钢板进场要进行验收，主要查看其基板是否有裂纹，镀锌层是否有肉眼可见的裂纹、剥落、擦痕等质量缺陷。
2.2压型钢板吊装、铺设1)压型板的吊装接纳尼龙带，对超重、超长的板应增加吊点或使用吊架等方式，防止吊装时发生变形或折损。
2)按照排版图，将压型板吊至正确的层段区域，并按照排版方向安全稳妥放置。
钢-混凝土组合楼板经济技术分析比较1 概述通常来说，常用的钢-混凝土组合楼板有如下几种形式：钢筋桁架组合楼板、开口型、闭口型压型钢板组合楼板。
考虑到该项目需要，对钢-混凝土组合楼板的技术性能和经济性能做了相关分析。
2 技术分析和比较对于钢-混凝土组合楼板来说，通过合理的设计以及有效的加强措施，钢-混凝土组合楼板均能满足承载力的要求和使用功能的需求。
2.1 开口型、闭口型压型钢板组合楼板压型钢板组合楼板虽然在国际上被采用但是也有自身的缺陷，压型钢板组合楼板的缺陷便是楼层所占净高较大，并且钢板板底需要做防火处理，因此施工要求高并且麻烦；但是压型钢板组合楼板的优点却远远得大于缺点，它的施工周期短，能够节省施工人力，并且压型钢板组合楼板的现场作业较为方便，建筑整体性优于预制装配楼面。
优点如下：1、压型钢板组合楼板适应主体钢结构的快速施工要求，施工周期短。
2、压型钢板组合楼板能够节省钢筋、混凝土的使用，降低建筑成本。
2.2 钢筋桁架组合楼板钢筋桁架组合楼板是属于无支撑压型组合楼板的一种；钢筋桁架是在后台加工场定型加工，现场施工需要先将压型板使用栓钉固定在钢梁上，再放置钢筋桁架进行绑扎，验收后浇筑混凝土。
主要优点如下：1、钢筋桁架组合楼板受力模式更加合理，也可设计成双向板。
2、钢筋桁架组合楼板有可靠的耐火性能，无需考虑防腐年限的问题。
3、施工简单便利：模板重量轻，搬运、堆放及安装都非常方便，不仅节省了大量劳动力，也改善了工人施工条件。
2.3 与传统楼板相比优势相对来说，钢-混凝土组合楼板的生产在工厂操作进行，其制作条件比较稳定，其施工质量可以得到可靠保证2.3.1 缩短工期传统的现浇混凝土楼板施工繁琐，须要搭设脚手架、支木模、绑扎钢筋、拆木模及脚手架，且浇筑混凝土时只能单层进行，施工速度缓慢，影响工期。
而对于组合楼板，避免了工人的支模和拆模，同时可以多层铺设浇筑混凝土，简化了施工工序，加速了施工进度。
明显可以看出，对于规模较大的高层和超高层建筑来说，钢-混凝土组合楼板具有明显的缩短工期的意义。

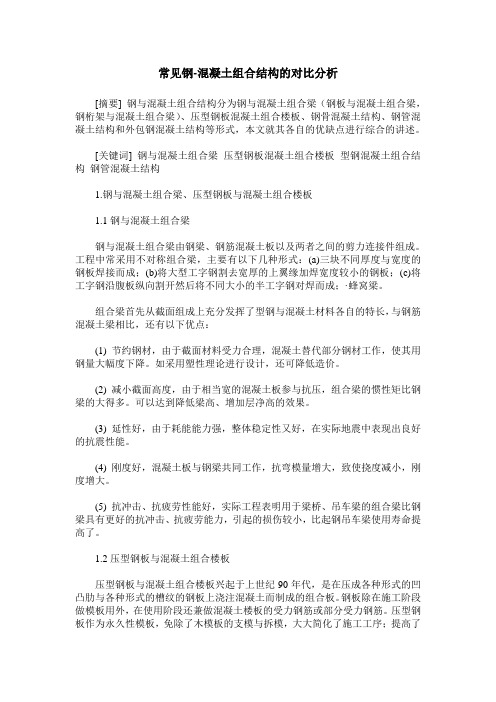

常见钢-混凝土组合结构的对比分析[摘要] 钢与混凝土组合结构分为钢与混凝土组合梁（钢板与混凝土组合梁，钢桁架与混凝土组合梁）、压型钢板混凝土组合楼板、钢骨混凝土结构、钢管混凝土结构和外包钢混凝土结构等形式，本文就其各自的优缺点进行综合的讲述。
[关键词] 钢与混凝土组合梁压型钢板混凝土组合楼板型钢混凝土组合结构钢管混凝土结构1.钢与混凝土组合梁、压型钢板与混凝土组合楼板1.1钢与混凝土组合梁钢与混凝土组合梁由钢梁、钢筋混凝土板以及两者之间的剪力连接件组成。
工程中常采用不对称组合梁，主要有以下几种形式：(a)三块不同厚度与宽度的钢板焊接而成；(b)将大型工字钢割去宽厚的上翼缘加焊宽度较小的钢板；(c)将工字钢沿腹板纵向割开然后将不同大小的半工字钢对焊而成；·蜂窝梁。
组合梁首先从截面组成上充分发挥了型钢与混凝土材料各自的特长，与钢筋混凝土梁相比，还有以下优点：(1) 节约钢材，由于截面材料受力合理，混凝土替代部分钢材工作，使其用钢量大幅度下降。
如采用塑性理论进行设计，还可降低造价。
(2) 减小截面高度，由于相当宽的混凝土板参与抗压，组合梁的惯性矩比钢梁的大得多。
可以达到降低梁高、增加层净高的效果。
(3) 延性好，由于耗能能力强，整体稳定性又好，在实际地震中表现出良好的抗震性能。
(4) 刚度好，混凝土板与钢梁共同工作，抗弯模量增大，致使挠度减小，刚度增大。
(5) 抗冲击、抗疲劳性能好，实际工程表明用于梁桥、吊车梁的组合梁比钢梁具有更好的抗冲击、抗疲劳能力，引起的损伤较小，比起钢吊车梁使用寿命提高了。
1.2压型钢板与混凝土组合楼板压型钢板与混凝土组合楼板兴起于上世纪90年代，是在压成各种形式的凹凸肋与各种形式的槽纹的钢板上浇注混凝土而制成的组合板。
钢板除在施工阶段做模板用外，在使用阶段还兼做混凝土楼板的受力钢筋或部分受力钢筋。
压型钢板作为永久性模板，免除了木模板的支模与拆模，大大简化了施工工序；提高了楼层的结构刚度，从而可以减小梁的高跨比；有效地利用楼层结构的使用空间。
第三章压型钢板与混凝土组合板1. 引言压型钢板和混凝土组合板是一种常用的结构材料，被广泛用于建筑和桥梁等领域。
本章将介绍压型钢板和混凝土组合板的概念、特点、优势以及相关应用。
2. 压型钢板2.1 定义压型钢板是一种由钢材经过冷轧、热轧或冷弯成型制成的特殊形状的钢板。
常见的压型钢板有U型钢板、Z型钢板、C型钢板等。
2.2 特点压型钢板具有以下几个特点： - 强度高：压型钢板的强度大，能够承受较大的荷载； - 刚性好：由于压型钢板的形状特殊，使其具有较好的刚性； - 耐用性好：压型钢板具有较高的耐腐蚀性和耐久性，能够长时间使用而不受损坏。
2.3 优势压型钢板在结构设计中有以下几个优势： - 降低结构自重：由于压型钢板的重量轻，可以减少结构的自重，降低建筑和桥梁对地基的要求； - 提高结构承载能力：压型钢板的强度大，可以增加结构的承载能力，提高结构的安全性； - 方便施工：压型钢板容易加工和安装，可以快速完成施工任务； - 美观性好：压型钢板具有较好的外观效果，可以增加建筑物的美观性。
3. 混凝土组合板3.1 定义混凝土组合板是由混凝土和压型钢板组成的复合材料。
混凝土通过浇筑或预制的方式与压型钢板结合在一起，形成一种具有较高强度和刚性的板材。
3.2 特点混凝土组合板具有以下特点： - 强度高：混凝土具有较高的压缩强度，而压型钢板具有较高的抗拉强度，二者的结合可以充分发挥各自的优势，使整体强度更高；- 稳定性好：混凝土组合板由混凝土和钢板组成，具有较好的稳定性，能够抵抗变形和破坏； - 阻燃性好：混凝土能够起到良好的阻燃作用，提高结构的耐火性能。
3.3 优势混凝土组合板在建筑和桥梁领域有以下优势： - 承载能力强：混凝土组合板具有较高的承载能力，能够用于大跨度结构的设计； - 抗震性能好：由于混凝土组合板的结构特点和组合方式，使其具有较好的抗震性能； - 施工便利：混凝土组合板可以在工地进行浇筑或预制，施工过程便利，节省时间和成本。
闭口型压型钢板-混凝土简支组合楼板的承载性能普通钢筋混凝土板相比，压型钢板与混凝土组合楼板具有施工周期短、成本低、整体稳定性好、地震反应低等优点，其在国际上特别是在西方发达国家已经得到了广泛的应用。
图1.1 组合楼板结构图1.1.1 压型钢板的使用分类压型钢板楼板体系可为两种情况：第一种为压型钢板只承担硬化之前的混凝土自重和施工荷载，另一种为压型钢板在混凝土硬化后代替普通钢筋混凝土楼板的抗拉钢筋的作用，即分别为模板用压型钢板和组合楼板用压型钢板。
一般组合楼板用压型钢板，为了增强混凝土楼板和压型钢板之间的粘接力，在钢板表面上具有压痕。
这种压型钢板可分为三种，即开口型、缩口型、闭口型。
1.1.2. 压型钢板与混凝土的连接形式压型钢板-混凝土组合楼板受荷载时，在压型钢板与混凝土楼板的连接处采用各种方法保证足够的组合效应。
比如，改变压型钢板截面形式以增加叠合面上的摩擦粘结（图 1.3（a））；在压型钢板上设置压痕以增加接触面上的机械粘结（图1.3（b））；在压型钢板上翼缘焊接横向钢筋（图 1.3（c））。
此外，也可在压型钢板端部设置栓顶连接件以增加组合楼板端部锚固，通常与（1）~（3）组合使用。
1.1.3 组合楼板的力学特性及破坏模式压型钢板-混凝土组合楼板的承载能力与破坏模式有关，通常有如下三种破坏形式(见图 1.4)。
（1）弯曲破坏当压型钢板与混凝土板之间保证完全组合时，组合楼板沿着最大弯矩的垂直截面Ⅰ-Ⅰ(见图 1.4)发生弯曲破坏。
在组合楼板具有适当的含钢率时，组合楼板破坏类似于钢筋混凝土板的力学特性。
这种破坏一般出现在剪跨比较长的板上。
弯曲破坏的组合楼板与普通钢筋混凝土楼板，承载力计算比较容易，但是实际情况下在钢板与混凝土板界面上会发生一定的滑移。
（2）纵向剪切破坏当混凝土与压型钢板的界面抗剪切粘结强度不足时，有可能沿着图1.4 所示的Ⅱ-Ⅱ截面发生剪切破坏，这种破坏形式为压型钢板-混凝土组合楼板的主要破坏模式之一。
压型钢板组合楼板与混凝土叠合楼板对比研究分析
摘要：
装配式建筑中楼板可分为压型钢板组合楼板和混凝土叠合楼板两种形式，压
型钢板组合楼板技术相对比较成熟，在装配式钢结构建筑中应用相对较早，随着
混凝土叠合楼板在装配式混凝土建筑中的推广应用，近年来在装配式钢结构建筑
中也出现了混凝土叠合楼板的应用实例，本文针对以上两种装配式楼板，系统的
分析它们之间的区别和优缺点。
关键词：压型钢板组合楼板；混凝土叠合楼板；装配式建筑；优缺点
一、前言
2016年9月27日，《国务院办公厅关于大力发展装配式建筑的指导意见》
国办发〔2016〕71号文件明确指出“以京津冀、长三角、珠三角三大城市群为重
点推进地区，常住人口超过300万的其他城市为积极推进地区，其余城市为鼓励
推进地区，因地制宜发展装配式混凝土结构、钢结构和现代木结构等装配式建
筑”[1]。
自该意见出台以后，全国各省、市、自治区都相继出台了装配式建筑的
发展政策，装配式建筑在全国范围内呈现飞速发展状态，特别是装配式混凝土建
筑和装配式钢结构建筑，这两种结构形式作为装配式建筑的重点发展对象，在全
国各地进行了大力试点和推广。
其中装配式混凝土建筑发展先对较早，结构和技
术体系相对比较完善，装配式钢结构建筑发展先对较晚，其结构和技术体系相对
还不够成熟，特别是三板体系[2]，其中楼板体系作为钢结构主体的重点组成部分，其演变形式从现浇结构逐步到压型钢板组合楼板，再到目前的混凝土叠合楼板。
压型钢板组合楼板和混凝土叠合楼板作为装配式建筑的两大重点发展形式，有哪
些区别呢？在装配式建筑中应用的缺点有哪些呢？文本将针对以上两种装配式楼板，系统的分析它们之间的区别和优缺点，以为同行业提供借鉴和参考。
二、基本概念
1、压型钢板混凝土组合楼板
（1）概念
利用凹凸相间的压型薄钢板做衬板与现浇混凝土浇筑在一起支承在钢梁上构
成整体型楼板，主要由楼面层、组合板和钢梁三部分组成，适用于大空间建筑和
高层建筑，目前在国际上已经普遍采用。
（2）分类
压型钢板按其在组合楼板中的作用可分为三类：
①以压型钢板作为板的主要承重构件，混凝土只是作为板的面层以形成平整的表面及起到分布荷载的作用，按钢结构规范进行施工阶段和使用阶段计算。
②压型钢板仅作为浇筑混凝土的永久性模板，并作为施工时的操作平台，考虑施工阶段荷载，按钢结构计算，使用阶段仅考虑混凝土，按混凝土规范计算混
凝土板。
以上两类均属于非组合板。
③考虑组合作用的压型钢板混凝土组合楼板，施工阶段压型钢板作为模板及浇筑混凝土的作业平台，使用阶段，压型钢板相当于钢筋混凝土板中的受拉钢筋，在全部静载及活载作用下，考虑二者的作用，即组合楼板。
2、混凝土叠合楼板
（1）概念
混凝土叠合楼板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。
叠合楼板整体性好，板的上下表面平整，便于饰面层装修，适用于对整体刚度要求较高的高层建筑和大开间建筑。
叠合楼板的另一组成部分是现浇混凝土层，其厚度因楼板的跨度大小而异，但至少应与预制层板的厚度相等。
随着跨度的增大，往往在现浇混凝土层内填以膨胀聚苯乙烯板；膨胀聚苯乙烯板铺在预制薄板上，形成一个籍黪断面，以减轻现浇混凝土的重量，并可作为叠合楼板的保温隔音层。
由于在现浇混凝土层内配置了负钢筋，形成了一些峰间支点，使箱形断面成为连续结构。
现浇层内另按缝构、防火等要求，镰设钢筋并铺设备种管线。
（2）分类
①混凝土叠合楼板按具体受力状态,分为单向受力和双向受力叠合板。
②预制底板按有无外伸钢筋可分为“有胡子筋”和“无胡子筋”。
③拼缝按照连接方式可分为分离式接缝（即底板间不拉开的“密拼”）和整体式接缝（底板间有后浇混凝土带）。
④预制底板按照受力钢筋种类可以分为预制混凝土底板和预制预应力混凝土底板：预制混凝土底板采用非预应力钢筋时，为增强刚度目前多采用桁架钢筋混凝土底板。
⑤预制预应力混凝土底板可为预应力混凝土平板和预应力混凝土带肋板、预应力混凝土空心板。
三、优缺点
1、压型钢板混凝土组合楼板
（1）优点：
①压型钢板混凝土组合楼板作为浇筑混凝土的模板，节省了大量木模板及其支撑，技能环保。
②压型钢板混凝土组合楼板中的压型钢板可以标准化设计、工厂化生产，运输、堆放、安装方便，节省了大量支模工作，并且改善了现场施工条件。
③在使用阶段，由于组合作用，可部分代替受拉钢筋，减少了钢筋的预制和安装工作。
④刚度大，自重轻，减少了混凝土用量。
⑤便于敷设通信、电力、采暖等管线。
⑥便于立体作业，加快施工进度，缩短工期。
⑦可以直接作为装饰顶棚，减少后期装饰作业。
⑧与木模板相比，大大降低了发生火灾的概率。
（2）缺点：
压型钢板组合楼板由于其独特结构特性，组合式楼板相对于传统现浇混凝土楼板来说，成本有所增加，非组合楼板中的压型钢板无法拆除，或者拆除工作量大，以至于施工成本提高，但随着结构形式的不断创新，目前国内拥有了可拆卸式压型钢板[3]，并且已经投入工程实例中进行了试点推广，取得了良好的应用效果。
2、混凝土叠合楼板
（1）优点：
①叠合板采用标准化设计，工厂化生产，运输、存放方便。
②楼底平整，对装修装饰较为便利，节省资源。
③钢筋排列均匀，钢筋间距以及保护层厚度都能得以保证，整体质量好。
④预制层可作为操作平台和模板，无需支模，节能环保。
⑤现场仅需绑扎上层钢筋，大幅度减少了现场钢筋绑扎的工作量和浇筑混凝土的量，提高效率，缩短工期。
⑥刚度大，整体性好，屋面防水效果好。
（2）缺点：
基于目前的生产施工成本，较传统现浇楼板相比，混凝土叠合楼板施工成本
相对较高。
但综合整体施工周期来看，这部分增量成本可忽略不计。
四、总结
以上分析仅限于目前的生产施工水平来讲，随着我国装配式建筑的进一步发展，人工费、材料费的飞速增长，预制楼板的优势将逐步展现出来，相信在今后
几年，装配式建筑将逐步取代传统落后的建造方式，真正实现“在工厂里造房子”
的目标。
参考文献：
[1]《国务院办公厅关于大力发展装配式建筑的指导意见》国办发〔2016〕71号；
[2] 闫明婷，钢结构住宅三板体系应用的适用性探讨[J]，第十六届全国现代结构工程学术研讨会论文集，2016；
[3] 郝际平，绿色装配式钢结构建筑体系研究与应用[J]，工程力学，2017(01)；。
