构造要求1. 压型钢板组合板中采用的压型钢板净厚度不小于0.75mm，最好控制在1.0mm以上。
为便于浇筑混凝土，要求压型钢板平均槽宽不小于50mm，当在槽内设置圆柱头焊钉时，压型钢板总高度（包括压痕在内）不应超过80mm。
组合楼板中压型钢板外表面应有保护层以防御施工和使用过程中大气的侵蚀。
专业文档供参考，如有帮助请下载。
2. 配筋要求以下情况组合板内应配置钢筋：1）连续板或悬臂板的负弯矩区应配置纵向受力钢筋；2）在较大集中荷载区段和开洞周围应配置附加钢筋；3）当防火等级较高时，可配置附加纵向受力钢筋；4）为提高组合板的组合作用，光面开口压型钢板，应在剪跨区（均布荷载在板两端L/4范围内）布置直径为6mm间距150至300mm的横向钢筋，纵肋翼缘板上焊缝长度不小于50mm。
5）组合板应设置分布钢筋网，分布钢筋两个方向的配劲率不宜少于0.002。
3. 混凝土板裂缝宽度连续组合板负弯矩的开裂宽度，室内正常环境下不应超过0.3 mm，室内高温度环境或露天时不应超过0.2mm。
连续组合板按简支板设计时，支座区的负钢筋断面不应小于混凝土截面的0.2％；抗裂钢筋的长度从支承边缘起，每边长度不应小于跨度的1/4，且每米不应小于5根。
压型钢板设计指南（值得收藏）第1部分名词解释1.1压型钢板到底是个什么鬼在大陆规范中，支撑楼面混凝土的压制成型的钢板被称为压型钢板。
在境外的称呼中，压型钢板的意义更为广泛，包括屋面、墙面的压制成型的彩钢板均称为压型钢板，而支撑楼面混凝土的压型钢板被称为钢承板或楼承板。
即大陆所指的压型钢板等同于钢承板或楼承板。
1.2组合楼板和非组合楼板的区别压型钢板与现浇混凝土（达到强度后）组合在一起，压型钢板在施工阶段充当浇注混凝土的永久模板，在正常使用阶段全部的或部分的起板底受拉钢筋的作用，采用这种设计的楼板称为组合楼板。
仅在施工阶段充当浇筑混凝土的永久模板，在正常使用阶段完全退出工作，采用这种设计的楼板，称为非组合楼板。
1.3通俗易懂的无支撑跨距定义在施工阶段混凝土为流体，仅作为荷载考虑，压型钢板须单独工作以提供楼板混凝土荷载、施工荷载的支撑作用。
在一定楼板厚度下，某种压型钢板的计算跨距即为无支撑跨距。
某种压型钢板可承受的最大跨距即为最大无支撑跨距。
若在施工阶段不设临时支撑，压型钢板的无支撑跨距即为次梁间距。
显然压型钢板的最大无支撑跨距须大于次梁间距。
第2部分材质介绍2.1聊聊钢板厚度的常用规格压型钢板采用冷轧钢板（钢卷）制成，钢板厚度的常用规格为：0.75mm、0.90mm、1.0mm、1.20mm、1.50mm，钢板厚度大于1.2mm时，其成型较困难，更主要是栓钉无法焊透压型钢板与钢梁可靠连接，所以压型钢板最大厚度不应大于 1.5mm，用作组合楼板时，《规范》规定钢板厚度≥0.75mm。
2.2谈谈钢板表面镀层的设计要求制作压型钢板的冷轧钢板（钢卷）须连续热浸镀锌（或镀铝锌），镀（铝）锌量视设计要求而定。
当按非组合楼板设计时，其要求可放低，一般双面镀锌量为175g/m2（180g/m2）足够，当按组合楼面设计时，《钢—混凝土组合楼盖结构设计与施工规程》（YB9238-92）规定，双面镀锌量为275g/m2。
压型钢板组合楼板施工方案1、工程简介B1区五层顶板结构、B（2）区楼层结构形式为钢—混结构，楼板为压型钢板现浇混凝土组合楼板。
本工程压型板采用YX-75-230-690（1），板厚1.0mm，其镀锌层为180g/m2，板厚hc为100mm、120mm，分布筋为Φ8○a200、Ф8@130，板混凝土强度等级为C30。
1>、压型钢板现浇混凝土组合楼板h=100mm、120mm。
2>、钢筋采用K8-Ф8@130;K10-Ф10@200;K12-Ф12@200。
3>、压型钢板选用YX-75-230-690(I)，仅作模板用，不作防火保护层，板厚 1.0mm，其镀锌层180g/m2。
4>、在楼板的端部，设置构造栓钉，其直径为19mm，间距见下图。
焊后栓钉高度应大于压型钢板波高加30mm。
栓钉顶面的混凝土保护层厚度不得小于15mm。
5>、压型钢板在钢梁上的支承长度不得小于50mm，板的下部钢筋（As）在支座处应连续配置不得中断。
2、压型钢板组合楼板1>适用范围压型钢板组合楼板实质上是一种钢与混凝土组合的楼板。
它是利用凹凸相间的压型薄钢板（简称压型钢板）作衬板与现浇混凝土浇筑在一起，支承在钢梁上，构成整体型楼板的支承结构。
压型钢板组合楼板主要适用于承受静荷载结构的高层钢结构形式的建构筑物（如大空间建筑、高层民用建筑、大跨度的工业厂房等），如果荷载大部分是动荷载，则必须仔细考虑其细部设计，并注意保持结构组合作用的完整性和共振问题。
2>材料要求（1）钢材：强屈比不小于1.2，伸长率大于20%，并有良好的可焊性和合格的冲击韧性。
钢柱、外框架梁、楼面主梁均采用Q235B。
（2）压型钢板：压型钢板（简称钢衬板）有单层压型钢板和双层孔格式压型钢板之分。
压型钢板应冷压成梯型截面。
截面的翼缘和腹板常压成肋形或肢形用来加劲，以提高与混凝土的粘结力并保证其共同工作。
（如下图）（3）混凝土及钢筋：楼板混凝土：C30；钢筋：HPB235、HRB3352.3 结构连接形式压型钢板组合楼板主要由楼面层、组合板（包括现浇钢筋混凝土与压型钢板）与钢梁几部分构成。

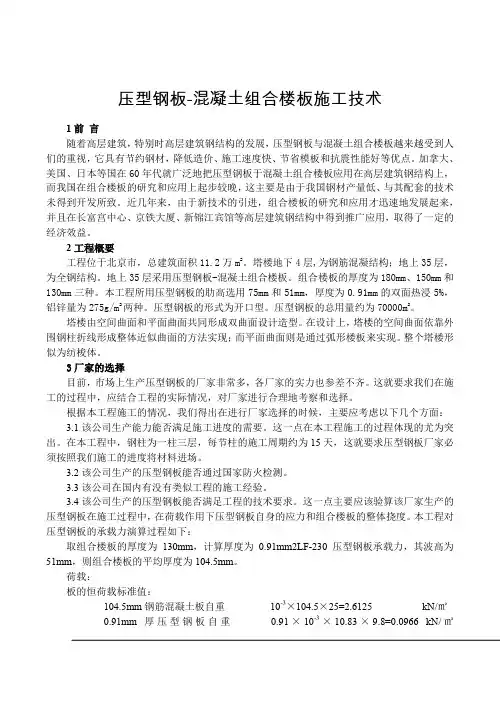

压型钢板-混凝土组合楼板施工技术1前言随着高层建筑，特别时高层建筑钢结构的发展，压型钢板与混凝土组合楼板越来越受到人们的重视，它具有节约钢材，降低造价、施工速度快、节省模板和抗震性能好等优点。
加拿大、美国、日本等国在60年代就广泛地把压型钢板于混凝土组合楼板应用在高层建筑钢结构上，而我国在组合楼板的研究和应用上起步较晚，这主要是由于我国钢材产量低、与其配套的技术未得到开发所致。
近几年来，由于新技术的引进，组合楼板的研究和应用才迅速地发展起来，并且在长富宫中心、京铁大厦、新锦江宾馆等高层建筑钢结构中得到推广应用，取得了一定的经济效益。
2工程概要工程位于北京市，总建筑面积11.2万m2。
塔楼地下4层,为钢筋混凝结构；地上35层，为全钢结构。
地上35层采用压型钢板-混凝土组合楼板。
组合楼板的厚度为180mm、150mm和130mm三种。
本工程所用压型钢板的肋高选用75mm和51mm，厚度为0.91mm的双面热浸5%，铝锌量为275g/m2两种。
压型钢板的形式为开口型。
压型钢板的总用量约为70000m2。
塔楼由空间曲面和平面曲面共同形成双曲面设计造型。
在设计上，塔楼的空间曲面依靠外围钢柱折线形成整体近似曲面的方法实现；而平面曲面则是通过弧形楼板来实现。
整个塔楼形似为纺梭体。
3厂家的选择目前，市场上生产压型钢板的厂家非常多，各厂家的实力也参差不齐。
这就要求我们在施工的过程中，应结合工程的实际情况，对厂家进行合理地考察和选择。
根据本工程施工的情况，我们得出在进行厂家选择的时候，主要应考虑以下几个方面：3.1该公司生产能力能否满足施工进度的需要。
这一点在本工程施工的过程体现的尤为突出。
在本工程中，钢柱为一柱三层，每节柱的施工周期约为15天，这就要求压型钢板厂家必须按照我们施工的进度将材料进场。
3.2该公司生产的压型钢板能否通过国家防火检测。
3.3该公司在国内有没有类似工程的施工经验。
3.4该公司生产的压型钢板能否满足工程的技术要求。
压型钢板组合楼板1.定义组合楼板由压型钢板、混凝土板通过抗剪连接措施共同作用形成。

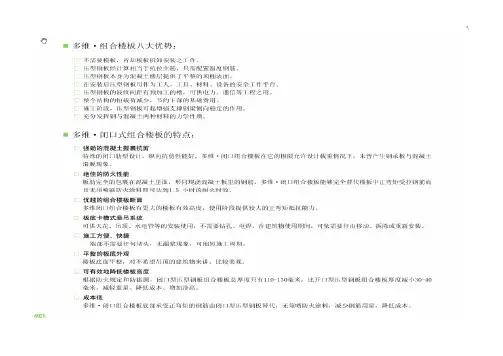

2.组合楼板的优点1）压型钢板可作为浇灌混凝土的模板，节省了大量木模板及支撑；2）压型钢板非常轻便，堆放、运输及安装都非常方便；3）使用阶段，压型钢板可代替受拉钢筋，减少钢筋的制作与安装工作。
4）刚度较大，省去许多受拉区混凝土，节省混凝土用量，减轻结构自重；5）有利于各种管线的布置、装修方便；6）与木模板相比，施工时减小了火灾发生的可能性；7）压型钢板也可以起到支撑钢梁侧向稳定的作用。
3.组合楼板的发展二十世纪30-50年代早在三十年代，人们就认识到压型钢板与混凝土楼板组合结构具有省时、节力、经济效益好的优点，到50年代，第一代压型钢板在市场上出现。
二十世纪60年代一70年代六十年代前后，欧美、日本等国多层和高层建筑的大量兴起，开始使用压型钢板作为楼板的永久性模板和施工平台，随后人们很自然的想到在压型钢板表面做些凹凸不平的齿槽，使它和混凝土粘结成一个整体共同受力，此时压型钢板可以代替或节省楼板的受力钢筋，其优越性很大。
二十世纪80年代一现在组合板的试验和理论有了新进展，特别是在高层建筑中，广泛地采用了压型钢板组合楼板。
日本、美国、欧洲一些国家相应的制定了相关规程。
我国对组合楼板的研究和应用是在20世纪80年代以后，与国外相比起步较晚，主要是由于当时我国钢材产量较低，薄卷材尤为紧缺，成型的压型钢板和连接件等配套技术未得到开发。
近年来由于新技术的引进，组合楼板技术在我国已较为成熟。
4常用的压型钢板的截面形式给出了几种实际工程中采用的压型钢板，通过图片使学生对压型钢板有感性的认识，图中所示设置凹槽的压型钢板，设置凹槽后可明显提高钢板和混凝土板的组合作用。
§ 2.2组合楼板的材料及受力特性分析组合板：由压型钢板和混凝土板两部分组成；压型钢板按其在组合板中的作用可以分为三类：（一）以压型钢板作为组合板的主要承重构件，混凝土只是作为楼板的面层以形成平整的表面及起到分布荷载的作用；（二）压型钢板作为浇筑混凝土的永久性模板，并作为施工时的操作平台；（三）考虑组合作用的压型钢板组合楼板，这种结构构件在工程中最为广泛应用。
构造要求1. 压型钢板组合板中采用的压型钢板净厚度不小于0.75mm，最好控制在1.0mm以上。
为便于浇筑混凝土，要求压型钢板平均槽宽不小于50mm，当在槽内设置圆柱头焊钉时，压型钢板总高度（包括压痕在内）不应超过80mm。
组合楼板中压型钢板外表面应有保护层以防御施工和使用过程中大气的侵蚀。
2. 配筋要求以下情况组合板内应配置钢筋：1）连续板或悬臂板的负弯矩区应配置纵向受力钢筋；2）在较大集中荷载区段和开洞周围应配置附加钢筋；3）当防火等级较高时，可配置附加纵向受力钢筋；4）为提高组合板的组合作用，光面开口压型钢板，应在剪跨区（均布荷载在板两端L/4范围内）布置直径为6mm间距150至300mm的横向钢筋，纵肋翼缘板上焊缝长度不小于50mm。
5）组合板应设置分布钢筋网，分布钢筋两个方向的配劲率不宜少于0.002。
3. 混凝土板裂缝宽度连续组合板负弯矩的开裂宽度，室内正常环境下不应超过0.3 mm，室内高温度环境或露天时不应超过0.2mm。
连续组合板按简支板设计时，支座区的负钢筋断面不应小于混凝土截面的0.2％；抗裂钢筋的长度从支承边缘起，每边长度不应小于跨度的1/4，且每米不应小于5根。
4. 组合板厚度组合板总厚度h不应小于90mm，压型钢板翼缘以上混凝土厚度h c不应小于50mm。
支撑于混凝土或砌体上时，支撑长度分别为100mm 和75mm；支撑于钢梁上连续板或搭接板，最小支撑长度为75mm。
图2.4.2 组合板厚度构造要求3.6 楼承板安装3.6.1楼承板模板的构造3.6.1.1楼承板原材料楼承板厚0.9mm，宽688mm，波高76mm。
本工程楼承板与钢筋混凝土结构共同作用，系复合结构，栓钉穿透楼承板，与钢梁熔透焊接。
3.6.1.2楼承板连接方法楼承板铺设与钢梁连接，板端头与钢梁熔透点焊，中间采用栓钉与钢梁穿透熔焊，楼承板间用专用夹紧钳咬合压孔连接，堵头用专用镀锌堵头板与压型钢板及钢梁点焊。

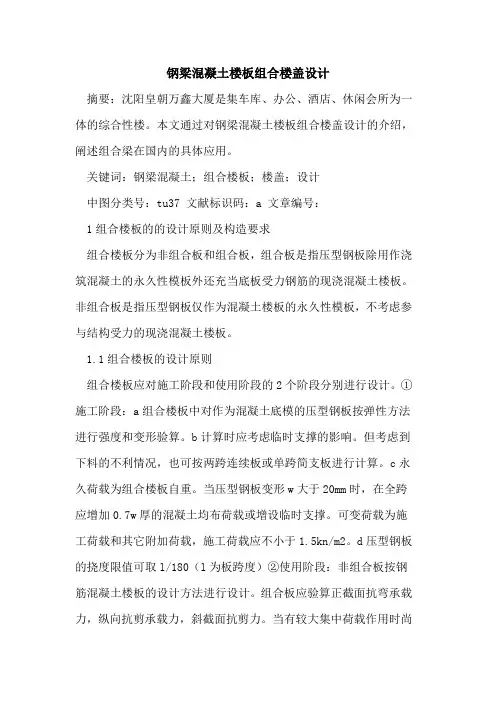

钢梁混凝土楼板组合楼盖设计摘要：沈阳皇朝万鑫大厦是集车库、办公、酒店、休闲会所为一体的综合性楼。
本文通过对钢梁混凝土楼板组合楼盖设计的介绍，阐述组合梁在国内的具体应用。
关键词：钢梁混凝土；组合楼板；楼盖；设计中图分类号：tu37 文献标识码：a 文章编号：1组合楼板的的设计原则及构造要求组合楼板分为非组合板和组合板，组合板是指压型钢板除用作浇筑混凝土的永久性模板外还充当底板受力钢筋的现浇混凝土楼板。
非组合板是指压型钢板仅作为混凝土楼板的永久性模板，不考虑参与结构受力的现浇混凝土楼板。
1.1组合楼板的设计原则组合楼板应对施工阶段和使用阶段的2个阶段分别进行设计。
①施工阶段：a组合楼板中对作为混凝土底模的压型钢板按弹性方法进行强度和变形验算。
b计算时应考虑临时支撑的影响。
但考虑到下料的不利情况，也可按两跨连续板或单跨简支板进行计算。
c永久荷载为组合楼板自重。
当压型钢板变形w大于20mm时，在全跨应增加0.7w厚的混凝土均布荷载或增设临时支撑。
可变荷载为施工荷载和其它附加荷载，施工荷载应不小于1.5kn/m2。
d压型钢板的挠度限值可取l/180（l为板跨度）②使用阶段：非组合板按钢筋混凝土楼板的设计方法进行设计。
组合板应验算正截面抗弯承载力，纵向抗剪承载力，斜截面抗剪力。
当有较大集中荷载作用时尚应进行局部荷载作用下的抗冲切承载力的验算。
挠度不应超过l/360（l为板跨度）。
负弯矩区的最大裂缝宽度不应超过0.3mm（在正常环境下）及0.2mm（在室内高湿度环境和室外环境下）。
1.2组合楼板的构造要求组合楼板的构造要求如下：①组合楼板压型钢板宜采用带有特殊波槽、压痕的开口板，缩口板及闭口板。
非组合板的压型钢板不要求采用特殊波槽、压痕的板型。
②组合楼板的强度等级不宜低于c25。
混凝土的粗骨料最大粒径不应超过以下数值中的较小值：0.4hc1，bw/3及30mm。
③组合楼板在钢梁上的的支撑长度不小于50mm。
组合楼板端部应设置栓钉锚固件，栓钉应设置在端支座的压型钢板凹肋处，穿透压型钢板并焊牢于钢梁上。

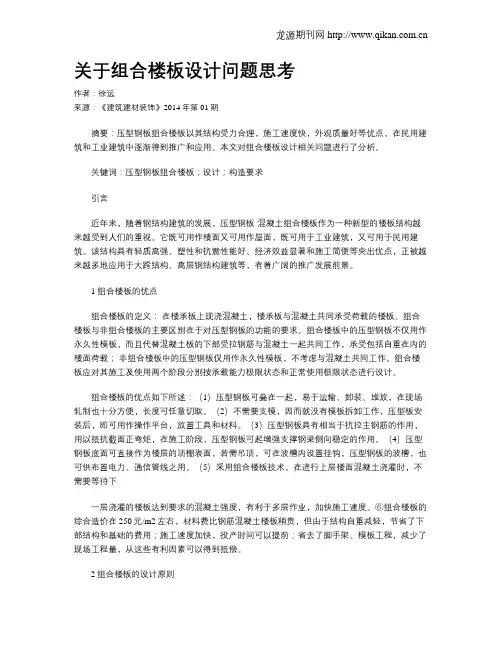

关于组合楼板设计问题思考作者：徐远来源：《建筑建材装饰》2014年第01期摘要：压型钢板组合楼板以其结构受力合理，施工速度快，外观质量好等优点，在民用建筑和工业建筑中逐渐得到推广和应用。
本文对组合楼板设计相关问题进行了分析。
关键词：压型钢板组合楼板；设计；构造要求引言近年来，随着钢结构建筑的发展，压型钢板-混凝土组合楼板作为一种新型的楼板结构越来越受到人们的重视。
它既可用作楼面又可用作屋面，既可用于工业建筑，又可用于民用建筑。
该结构具有轻质高强、塑性和抗震性能好、经济效益显著和施工简便等突出优点，正被越来越多地应用于大跨结构、高层钢结构建筑等，有着广阔的推广发展前景。
1 组合楼板的优点组合楼板的定义：在楼承板上现浇混凝土，楼承板与混凝土共同承受荷载的楼板。
组合楼板与非组合楼板的主要区别在于对压型钢板的功能的要求。
组合楼板中的压型钢板不仅用作永久性模板，而且代替混凝土板的下部受拉钢筋与混凝土一起共同工作，承受包括自重在内的楼面荷载；非组合楼板中的压型钢板仅用作永久性模板，不考虑与混凝土共同工作。
组合楼板应对其施工及使用两个阶段分别按承载能力极限状态和正常使用极限状态进行设计。
组合楼板的优点如下所述：（1）压型钢板可叠在一起，易于运输、卸装、堆放，在现场轧制也十分方便，长度可任意切取。
（2）不需要支模，因而就没有模板拆卸工作，压型板安装后，即可用作操作平台，放置工具和材料。
（3）压型钢板具有相当于抗拉主钢筋的作用，用以抵抗截面正弯矩，在施工阶段，压型钢板可起增强支撑钢梁侧向稳定的作用。
（4）压型钢板底面可直接作为楼层的顶棚表面，若需吊顶，可在波槽内设置挂钩，压型钢板的波槽，也可供布置电力、通信管线之用。
（5）采用组合楼板技术，在进行上层楼面混凝土浇灌时，不需要等待下一层浇灌的楼板达到要求的混凝土强度，有利于多层作业，加快施工速度。
⑥组合楼板的综合造价在250元/m2左右，材料费比钢筋混凝土楼板稍贵，但由于结构自重减轻，节省了下部结构和基础的费用；施工速度加快，投产时间可以提前；省去了脚手架、模板工程，减少了现场工程量，从这些有利因素可以得到抵偿。
