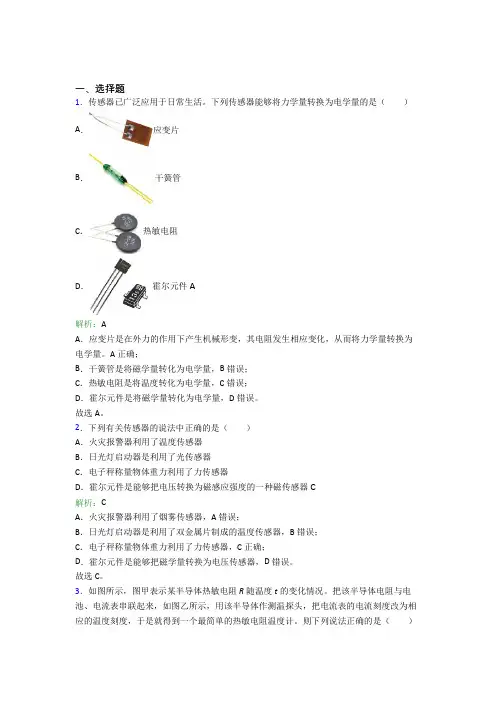

一、选择题1．传感器已广泛应用于日常生活。
下列传感器能够将力学量转换为电学量的是（）A．应变片B．干簧管C．热敏电阻D．霍尔元件A解析：AA．应变片是在外力的作用下产生机械形变，其电阻发生相应变化，从而将力学量转换为电学量。
A正确；B．干簧管是将磁学量转化为电学量，B错误；C．热敏电阻是将温度转化为电学量，C错误；D．霍尔元件是将磁学量转化为电学量，D错误。
故选A。
2．下列有关传感器的说法中正确的是（）A．火灾报警器利用了温度传感器B．日光灯启动器是利用了光传感器C．电子秤称量物体重力利用了力传感器D．霍尔元件是能够把电压转换为磁感应强度的一种磁传感器C解析：CA．火灾报警器利用了烟雾传感器，A错误；B．日光灯启动器是利用了双金属片制成的温度传感器，B错误；C．电子秤称量物体重力利用了力传感器，C正确；D．霍尔元件是能够把磁学量转换为电压传感器，D错误。
故选C。
3．如图所示，图甲表示某半导体热敏电阻R随温度t的变化情况。
把该半导体电阻与电池、电流表串联起来，如图乙所示，用该半导体作测温探头，把电流表的电流刻度改为相应的温度刻度，于是就得到一个最简单的热敏电阻温度计。
则下列说法正确的是（）A ．电流表示数大说明温度较高B ．电流表示数小说明温度较高C ．电流表示数与温度成正比D ．所改装的温度表刻度是均匀的A解析：AAB ．电流表示数大，则电阻R 越小，由图像可知，温度较高，选项A 正确，B 错误； CD ．根据闭合电路欧姆定律E I R r=+ 因R 与温度成非线性关系，则电流表示数与温度不成正比，所改装的温度表刻度也不是均匀的，选项CD 错误。
故选A 。
4．关于传感器的作用，下列说法正确的是（ ）A ．通常的传感器可以直接用来进行自动控制B ．传感器可以将感受到的一些信息转换为电学量C ．传感器可以将所有感受到的信息都转换为电学量D ．以上说法均不正确B解析：B传感器不能直接用来进行自动控制。

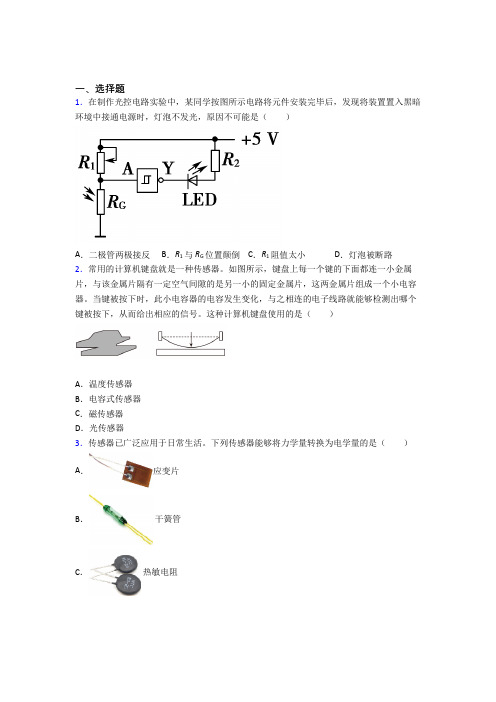

一、选择题1．在制作光控电路实验中，某同学按图所示电路将元件安装完毕后，发现将装置置入黑暗环境中接通电源时，灯泡不发光，原因不可能是（）A．二极管两极接反B．R1与R G位置颠倒C．R1阻值太小D．灯泡被断路2．常用的计算机键盘就是一种传感器。
如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。
当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。
这种计算机键盘使用的是（）A．温度传感器B．电容式传感器C．磁传感器D．光传感器3．传感器已广泛应用于日常生活。
下列传感器能够将力学量转换为电学量的是（）A．应变片B．干簧管C．热敏电阻D．霍尔元件4．下列有关传感器的说法中正确的是（）A．火灾报警器利用了温度传感器B．日光灯启动器是利用了光传感器C．电子秤称量物体重力利用了力传感器D．霍尔元件是能够把电压转换为磁感应强度的一种磁传感器5．酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。
酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。
如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比6．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。
小车向右做直线运动过程中，电流表示数如图所示，下列判断正确的是（）A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动7．酒精测试仪用于机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测。

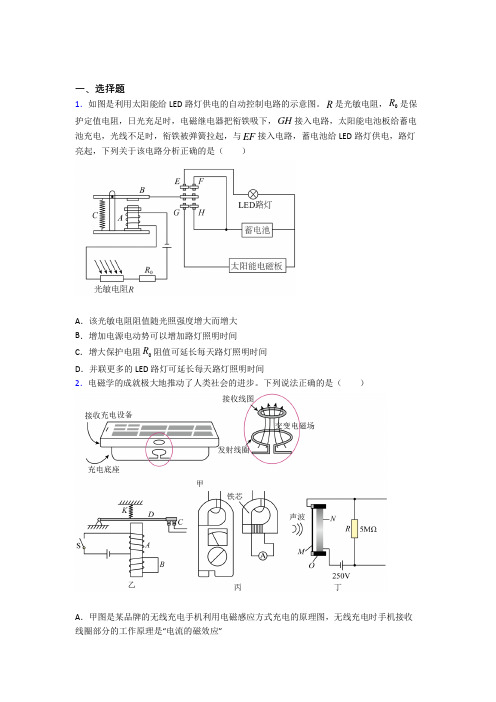

一、选择题1．如图是利用太阳能给LED路灯供电的自动控制电路的示意图。
R是光敏电阻，0R是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻0R阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间2．电磁学的成就极大地推动了人类社会的进步。
下列说法正确的是（）A．甲图是某品牌的无线充电手机利用电磁感应方式充电的原理图，无线充电时手机接收线圈部分的工作原理是“电流的磁效应”B．在乙图中，开关由闭合变为断开，则断开瞬间触头C马上离开触点C．在丙图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小D．丁是电容式话筒的电路原理图，声波的振动会在电路中产生恒定的电流3．在制作光控电路实验中，某同学按图所示电路将元件安装完毕后，发现将装置置入黑暗环境中接通电源时，灯泡不发光，原因不可能是（）A．二极管两极接反B．R1与R G位置颠倒C．R1阻值太小D．灯泡被断路4．关于发光二极管，下列说法正确的是（）A．发光二极管能发光，不具有单向导电性B．发光二极管能直接把光能转化为电能C．发光二极管只要在两端加有正向电压，就可以发光D．发光二极管只有加正向电压时，才有可能发光5．如图所示，额温枪因其具有快速、无接触测温的特点，广泛应用在各类新型冠状病毒防控场所．额温枪核心部件的传感器是（）A．位移传感器B．声音传感器C．力传感器D．红外温度传感器6．如图所示的电路可将声音信号转换为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器，a、b通过导线与恒定电源两极相接。

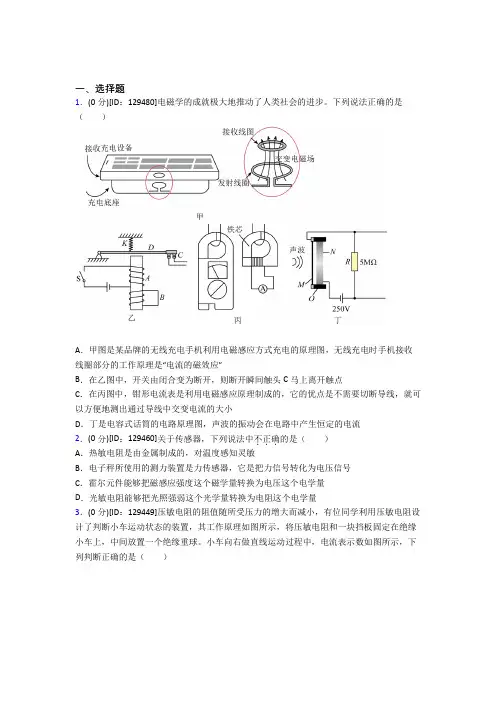

一、选择题1．电磁学的成就极大地推动了人类社会的进步。
下列说法正确的是（）A．甲图是某品牌的无线充电手机利用电磁感应方式充电的原理图，无线充电时手机接收线圈部分的工作原理是“电流的磁效应”B．在乙图中，开关由闭合变为断开，则断开瞬间触头C马上离开触点C．在丙图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小D．丁是电容式话筒的电路原理图，声波的振动会在电路中产生恒定的电流2．现代生活离不开智能手机，手机中有很多特殊功能需要传感器来实现。
例如当人将手机靠近耳朵附近接听电话时，手机会自动关闭屏幕从而达到省电的目的，实现这一功能可能用到的传感器为（）A．光传感器和位移传感器B．磁传感器和温度传感器C．磁传感器和声传感器D．压力传感器和加速度传感器3．酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。
酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。
如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比4．如图所示电路中，E为电源（内阻为r），R2、R3为定值电阻，R4为滑动变阻器，R1为光敏电阻（其阻值随光照强度的增大而减小），电压表为理想电压表，开关S闭合后，电容器中一带电微粒恰好处于静止状态。
下列说法正确的是（）A．若仅将R4的滑片向下移动，电压表的示数将变大，电源效率将变大B．若仅将R4的滑片向下移动，R2消耗的电功率将变大，带电微粒将向上运动C．若仅增大光照强度，R4消耗的电功率将变小D．若仅增大光照强度，将有电流向下通过R35．酒精测试仪用于机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测。
一、选择题1．(0分)[ID：129455]下列说法正确的是（）A．穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生B．只要导体相对磁场运动，导体中一定会产生感应电流C．话筒是一种能够将电信号转换为声音信号的传感器D．热敏电阻能把热量这个热学量转换为电阻这个电学量2．(0分)[ID：129451]下列用电器主要利用了电磁感应原理的是（）A．激光打印机B．直流电动机C．电磁炉D．电熨斗3．(0分)[ID：129436]如图所示，两块水平放置的金属板距离为d，用导线、开关S与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。
两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m，电荷量为＋q的小球。
S断开时传感器上有示数，S闭合时传感器上恰好无示数。
重力加速度为g，则线圈中磁场B的变化情况和磁通量变化率分别是（）A．正在增强，mgdt nq∆Φ=∆B．正在增强，2mgdt nq∆Φ=∆C．正在减弱，mgdt nq∆Φ=∆D．正在减弱，2mgdt nq∆Φ=∆4．(0分)[ID：129412]电容式传感器是用来将各种非电信号转变为电信号的装置。
由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一个物理量的值的变化，如图所示是四种电容式传感器的示意图，关于这四个传感器的作用，下列说法不正确的是（）A．甲图的传感器可以用来测量角度B．乙图的传感器可以用来测量液面的高度C．丙图的传感器可以用来测量压力D．丁图的传感器可以用来测量速度5．(0分)[ID：129409]在用位移传感器做实验时，下列说法中正确的是（）A．位移传感器的发射窗口应对准接收器的信号接收窗口B．位移传感器的发射窗口不一定要对准接收器的信号接收窗口C．连接到数据采集器上的是发射器部分D．实验开始后，必须先打开发射器的电源开关6．(0分)[ID：129404]关于传感器的作用，下列说法正确的是（）A．通常的传感器可以直接用来进行自动控制B．传感器可以将感受到的一些信息转换为电学量C．传感器可以将所有感受到的信息都转换为电学量D．以上说法均不正确7．(0分)[ID：129402]下列关于物理传感器，化学传感器和生物传感器的说法，正确的是（）A．物理传感器利用材料的某种物理性质工作，因而只能用于机械加工行业而不能用于化工领域B．化学传感器是利用某种化学反应来工作的，因而只能输出某种化学物质而不能输出电学量C．生物传感器的适用范围广，可在任意温度下工作D．生物传感器由于含有生命物质，因而对使用传感器的环境有一定要求8．(0分)[ID：129383]如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则（）A．有光照射时光敏电阻R1的阻值为800ΩB．有光照射和无光照射时保护电阻R2两端的电压之比为1：2C．有光照射和无光照射时光敏电阻的阻值之比为1：2D．每lh通过S与R1之间的产品个数为6000个9．(0分)[ID：129474]有一种测量体重的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表G（实质上是电流表），不计踏板的质量，已知电流表的量程为2A，内阻RG为1Ω；电源电动势为12V，内阻r为1Ω，压力传感器的电阻R随压力F变化的函数式为R=30–0.01F（F和R的单位分别是N和Ω）。

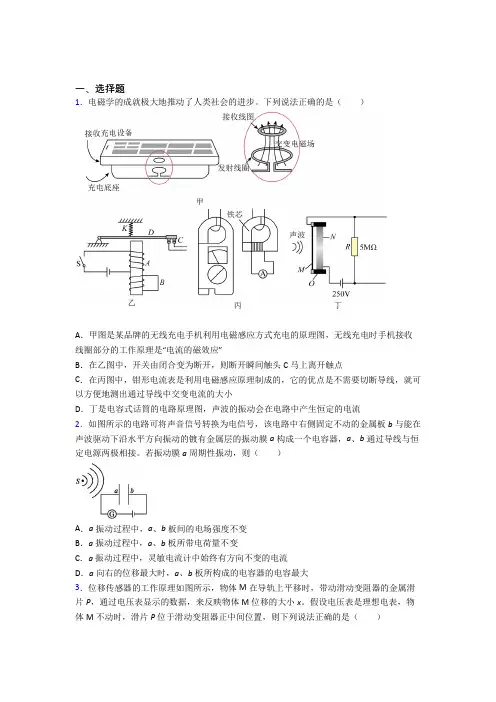

一、选择题1．电磁学的成就极大地推动了人类社会的进步。
下列说法正确的是（）A．甲图是某品牌的无线充电手机利用电磁感应方式充电的原理图，无线充电时手机接收线圈部分的工作原理是“电流的磁效应”B．在乙图中，开关由闭合变为断开，则断开瞬间触头C马上离开触点C．在丙图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小D．丁是电容式话筒的电路原理图，声波的振动会在电路中产生恒定的电流2．如图所示的电路可将声音信号转换为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器，a、b通过导线与恒定电源两极相接。
若振动膜a周期性振动，则（）A．a振动过程中，a、b板间的电场强度不变B．a振动过程中，a、b板所带电荷量不变C．a振动过程中，灵敏电流计中始终有方向不变的电流D．a向右的位移最大时，a、b板所构成的电容器的电容最大3．位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑片P，通过电压表显示的数据，来反映物体M位移的大小x。
假设电压表是理想电表，物体M不动时，滑片P位于滑动变阻器正中间位置，则下列说法正确的是（）A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数4．下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量5．图甲表示某压敏电阻的阻值R随所受压力变化的情况。
把这个压敏电阻与秤台、电池、电流表组合起来（图乙），用压敏电阻作为承重的载体，把电流表的刻度改为相应的质量刻度，就得到了一个简易电子秤。

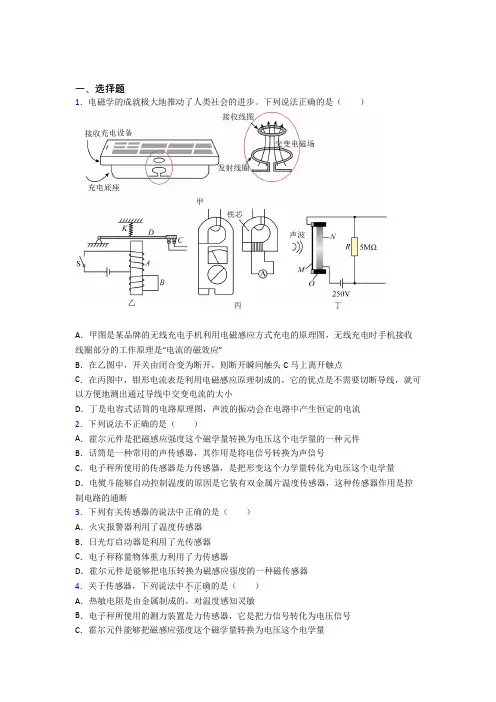

一、选择题1．电磁学的成就极大地推动了人类社会的进步。
下列说法正确的是（）A．甲图是某品牌的无线充电手机利用电磁感应方式充电的原理图，无线充电时手机接收线圈部分的工作原理是“电流的磁效应”B．在乙图中，开关由闭合变为断开，则断开瞬间触头C马上离开触点C．在丙图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小D．丁是电容式话筒的电路原理图，声波的振动会在电路中产生恒定的电流2．下列说法不正确的是（）A．霍尔元件是把磁感应强度这个磁学量转换为电压这个电学量的一种元件B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电子秤所使用的传感器是力传感器，是把形变这个力学量转化为电压这个电学量D．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断3．下列有关传感器的说法中正确的是（）A．火灾报警器利用了温度传感器B．日光灯启动器是利用了光传感器C．电子秤称量物体重力利用了力传感器D．霍尔元件是能够把电压转换为磁感应强度的一种磁传感器4．关于传感器，下列说法中不正确．．．的是（）A．热敏电阻是由金属制成的，对温度感知灵敏B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量5．汽车轮胎气压自动报警装置的主要部件是压阻式压力传感器，某压阻式压力传感器的特点是压力F越大其电阻越小，现将该压力传感器R0接入如图所示电路中，开关S闭合，当压力传感器所受压力增大时，下列说法正确的是（）A．R1的电功率增大B．电压表的示数增大C．电流表的示数增大D．R2的电功率增大6．位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑片P，通过电压表显示的数据，来反映物体M位移的大小x。
假设电压表是理想电表，物体M不动时，滑片P位于滑动变阻器正中间位置，则下列说法正确的是（）A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数7．下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量8．酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。

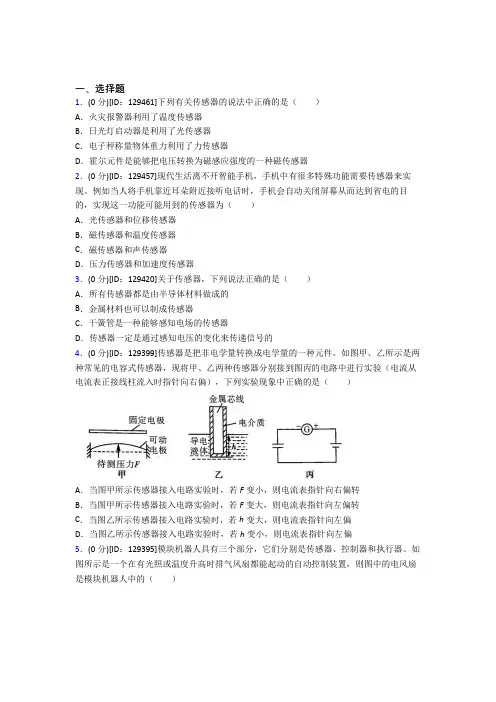

一、选择题1．(0分)[ID：129461]下列有关传感器的说法中正确的是（）A．火灾报警器利用了温度传感器B．日光灯启动器是利用了光传感器C．电子秤称量物体重力利用了力传感器D．霍尔元件是能够把电压转换为磁感应强度的一种磁传感器2．(0分)[ID：129457]现代生活离不开智能手机，手机中有很多特殊功能需要传感器来实现。
例如当人将手机靠近耳朵附近接听电话时，手机会自动关闭屏幕从而达到省电的目的，实现这一功能可能用到的传感器为（）A．光传感器和位移传感器B．磁传感器和温度传感器C．磁传感器和声传感器D．压力传感器和加速度传感器3．(0分)[ID：129420]关于传感器，下列说法正确的是（）A．所有传感器都是由半导体材料做成的B．金属材料也可以制成传感器C．干簧管是一种能够感知电场的传感器D．传感器一定是通过感知电压的变化来传递信号的4．(0分)[ID：129399]传感器是把非电学量转换成电学量的一种元件。
如图甲、乙所示是两种常见的电容式传感器，现将甲、乙两种传感器分别接到图丙的电路中进行实验（电流从电流表正接线柱流入时指针向右偏），下列实验现象中正确的是（）A．当图甲所示传感器接入电路实验时，若F变小，则电流表指针向右偏转B．当图甲所示传感器接入电路实验时，若F变大，则电流表指针向左偏转C．当图乙所示传感器接入电路实验时，若h变大，则电流表指针向左偏D．当图乙所示传感器接入电路实验时，若h变小，则电流表指针向左偏5．(0分)[ID：129395]模块机器人具有三个部分，它们分别是传感器、控制器和执行器。
如图所示是一个在有光照或温度升高时排气风扇都能起动的自动控制装置，则图中的电风扇是模块机器人中的（）A ．传感器B ．执行器C ．控制器D ．敏感元件 6．(0分)[ID ：129394]如图所示为某居住小区门口利用光敏电阻设计的行人监控装置，R 1为光敏电阻、R 2为定值电阻，A 、B 接监控装置，则下列说法正确的是①当有人通过而遮蔽光线时，A 、B 间的电压增大②当有人通过而遮蔽光线时，A 、B 间的电压减小③当仅增大R 2的阻值时，A 、B 间的电压增大④当仅减小R 2的阻值时，A 、B 间的电压增大A ．①③B ．①④C ．②③D ．②④ 7．(0分)[ID ：129393]如图是磁敏报警装置中的一部分电路，其中R B 是磁敏传感器，它的电阻随金属异物的出现而减小；a 、b 接报警器．闭合S ，当传感器R B 所在处出现金属异物时，电流表的电流I 、ab 两端的电压U 将（ ）A ．I 减小，U 减小B ．I 减小，U 增大C ．I 增大，U 减小D ．I 增大，U 增大8．(0分)[ID ：129388]如图所示是一种烟雾报警器的控制电路图，其简化原理是调节可变电阻1R 使230U ，当有烟雾时，开始触发工作，其中g R 是光敏电阻，由此可知，要使开始工作，则应满足（ ）A ．23ϕϕ>B ．23ϕϕ<C ．23ϕϕ=D ．无法判断 9．(0分)[ID ：129385]电动自行车是一种应用广泛的交通工具，其速度控制是通过转动右把手实现的，这种转动把手称为“霍尔转把”，属于传感器非接触控制.转把内部有永久磁铁和霍尔器件等，截面如图甲开启电源时，在霍尔器件的上、下面之间加一定的电压，形成电流，如图乙.随着转把的转动，其内部的永久磁铁也跟着转动，霍尔器件能输出控制车速的电压，已知电压与车速关系如图丙.以下关于“霍尔转把”叙述正确的是（ ）A ．为提高控制的灵敏度，永久磁铁的上、下端分别为N 、S 极B ．按图甲顺时针转动电动车的右把手，车速将变快C ．图乙中从霍尔器件的左、右侧面输出控制车速的霍尔电压D ．若霍尔器件的上、下面之间所加电压正负极性对调，将影响车速控制10．(0分)[ID ：129384]温度传感器广泛应用于家用电器中，它是利用热敏电阻的阻值随温度变化的特性来工作的.图甲所示为某装置中的传感器工作原理图，已知电源的电动势9.0V E =，内电阻不计，G 为灵敏电流表，其内阻g R 保持不变；R 为热敏电阻，其阻值随温度的变化关系如图乙所示.闭合开关S ，当R 的温度等于20℃时，电流表示数12mA I =；当电流表的示数2 3.6mA I =时，热敏电阻的温度是（ ）A ．60℃B ．80℃C ．100℃D ．120℃11．(0分)[ID：129476]图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用。

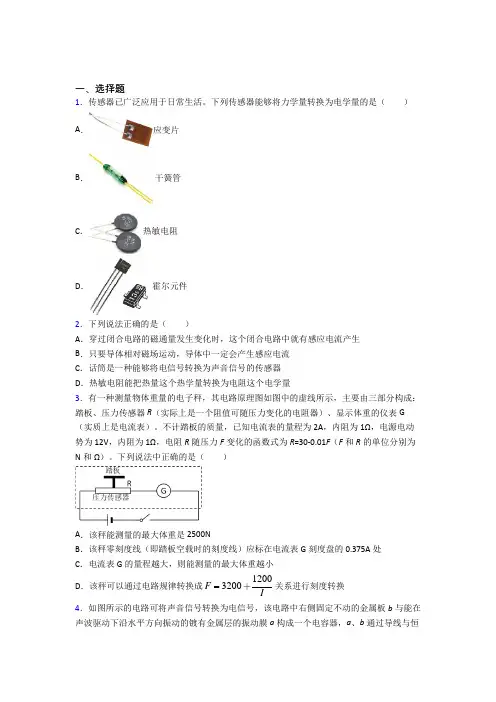

一、选择题1．传感器已广泛应用于日常生活。
下列传感器能够将力学量转换为电学量的是（）A．应变片B．干簧管C．热敏电阻D．霍尔元件2．下列说法正确的是（）A．穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生B．只要导体相对磁场运动，导体中一定会产生感应电流C．话筒是一种能够将电信号转换为声音信号的传感器D．热敏电阻能把热量这个热学量转换为电阻这个电学量3．有一种测量物体重量的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力变化的电阻器）、显示体重的仪表G （实质上是电流表）。
不计踏板的质量，已知电流表的量程为2A，内阻为1Ω，电源电动势为12V，内阻为1Ω，电阻R随压力F变化的函数式为R=30-0.01F（F和R的单位分别为N和Ω）。
下列说法中正确的是（）A．该秤能测量的最大体重是2500NB．该秤零刻度线（即踏板空载时的刻度线）应标在电流表 G刻度盘的0.375A处C．电流表G的量程越大，则能测量的最大体重越小D．该秤可以通过电路规律转换成12003200FI关系进行刻度转换4．如图所示的电路可将声音信号转换为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器，a、b通过导线与恒定电源两极相接。
若振动膜a周期性振动，则（）A．a振动过程中，a、b板间的电场强度不变B．a振动过程中，a、b板所带电荷量不变C．a振动过程中，灵敏电流计中始终有方向不变的电流D．a向右的位移最大时，a、b板所构成的电容器的电容最大5．如图所示的电路可将声音信号转化为电信号，该电路中，b是固定不动的金属板，a是、构成了一个电容器，且通能在声波驱动下沿水平方向振动的镀有金属层的振动膜，a b过导线与恒定电源两极相接，若声源S做简谐运动，则（）、板之间的电场强度不变A．a振动过程中，a b、板所带的电荷量不变B．a振动过程中，a bC．a振动过程中，电路中始终有方向不变的电流D．a板向右位移最大时，电容器的电容最大6．如图所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断（）A．θ′=θB．θ′<θC．θ′>θD．不能确定θ和θ′的关系7．图甲表示某压敏电阻的阻值R随所受压力变化的情况。

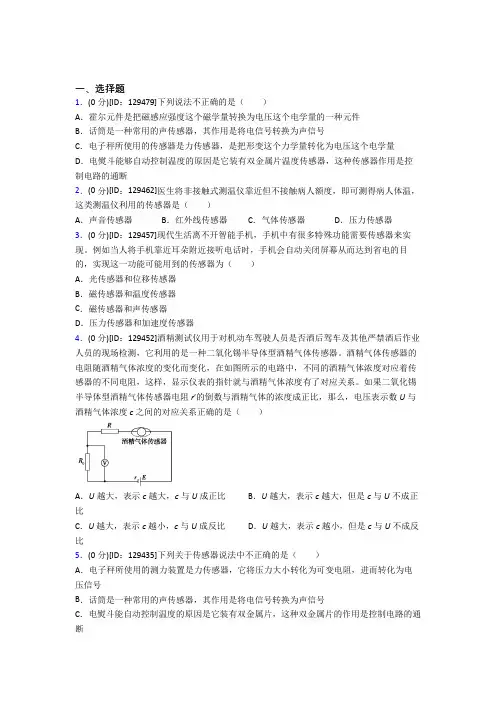

一、选择题1．(0分)[ID：129479]下列说法不正确的是（）A．霍尔元件是把磁感应强度这个磁学量转换为电压这个电学量的一种元件B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电子秤所使用的传感器是力传感器，是把形变这个力学量转化为电压这个电学量D．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断2．(0分)[ID：129462]医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（）A．声音传感器B．红外线传感器C．气体传感器D．压力传感器3．(0分)[ID：129457]现代生活离不开智能手机，手机中有很多特殊功能需要传感器来实现。
例如当人将手机靠近耳朵附近接听电话时，手机会自动关闭屏幕从而达到省电的目的，实现这一功能可能用到的传感器为（）A．光传感器和位移传感器B．磁传感器和温度传感器C．磁传感器和声传感器D．压力传感器和加速度传感器4．(0分)[ID：129452]酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。
酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。
如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比5．(0分)[ID：129435]下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量6．(0分)[ID：129433]如图所示，电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，电容式触摸屏在触摸屏四边均镀上狭长的电极，在导体层内形成一个低电压交流电场。
一、选择题1．常用的计算机键盘就是一种传感器。
如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。
当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。
这种计算机键盘使用的是（）A．温度传感器B．电容式传感器C．磁传感器D．光传感器2．关于发光二极管，下列说法正确的是（）A．发光二极管能发光，不具有单向导电性B．发光二极管能直接把光能转化为电能C．发光二极管只要在两端加有正向电压，就可以发光D．发光二极管只有加正向电压时，才有可能发光3．如图所示电路中，E为电源（内阻为r），R2、R3为定值电阻，R4为滑动变阻器，R1为光敏电阻（其阻值随光照强度的增大而减小），电压表为理想电压表，开关S闭合后，电容器中一带电微粒恰好处于静止状态。
下列说法正确的是（）A．若仅将R4的滑片向下移动，电压表的示数将变大，电源效率将变大B．若仅将R4的滑片向下移动，R2消耗的电功率将变大，带电微粒将向上运动C．若仅增大光照强度，R4消耗的电功率将变小D．若仅增大光照强度，将有电流向下通过R34．利用电容传感器可检测矿井渗水，及时发出安全警报，从而避免事故的发生。
如图所示是一种通过测量电容器电容的变化来检测矿井中液面高低的仪器原理图，A为位置固定的导体芯，B为导体芯外面的一层绝缘物质，C为导电液体（矿井中含有杂质的水），A、B、C构成电容器。
若矿井渗水（导电液体深度增大），则电流（）A ．从b 向a ，A 、B 、C 构成的电容器放电B ．从a 向b ，A 、B 、C 构成的电容器放电C ．从b 向a ，A 、B 、C 构成的电容器充电D ．从a 向b ，A 、B 、C 构成的电容器充电5．人体含水量约为70%，水中有钠离子、钾离子等离子存在，因此容易导电，脂肪则不容易导电。
当人两手握住脂肪测量仪的两把手时，就可知道人体脂肪所占的比例，下列说法中不正确的是（ ）A ．脂肪测量仪的工作原理是通过人体电阻不同来判断人体脂肪所占的比例B ．脂肪测量仪的工作原理是通过人体体重不同来判断人体脂肪所占的比例C ．激烈运动之后，脂肪测量仪显示人体脂肪所占比例的测量数据会不准确D ．人在沐浴之后，脂肪测量仪显示人体脂肪所占比例的测量数据会不准确6．如图所示为一种常见的电子台秤，质量为0M 的秤盘置于压力传感器上，传感器输出电压与作用在其上的压力成正比，当秤盘没有放入物体时，传感器输出电压为0U ，将某物体放置于秤盘，传感器输出电压为U ，则该物体的质量为（ ）A ．00M U U B ．00M U U C ．()000M U U U - D ．()00M U U U - 7．用图甲所示电路测量电流表的内阻。
闭合开关S ，当变阻器的滑片滑至c 处时，电流表和电压表的读数分别为40mA 、9V ，已知图甲中热敏电阻的I --U 关系图线如图乙所示，则电流表的内阻为多少（ ）A．0．14ΩB．85ΩC．140ΩD．225Ω8．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图甲所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，电压表的指针位置就与一氧化碳浓度有了对应关系，观察电压表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）—CO浓度曲线，如图乙所示．在下列表示一氧化碳浓度c与电压表示数U0之间关系的图象中正确的是（）A．B．C．D．9．如图所示，两块水平放置的金属板距离为d，用导线、电键K与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。
两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球。
K断开时传感器上有示数，K闭合时传感器上恰好无示数。
则线圈中的磁场B的变化情况和磁通量变化率分别是（）A ．正在增加，2mgd t q ∆Φ=∆B ．正在增加，mgd t nq ∆Φ=∆ C ．正在减弱，2mgd t q ∆Φ=∆ D ．正在减弱，2mgd t nq∆Φ=∆ 10．如图电路中，电阻R 随温度升高均匀增大，用这个电阻做探头测温，把电流表的刻度改为相应的温度刻度。
下列说法正确的是（ ）A ．低温对应电流较大的刻度上，且温度刻度均匀B ．低温对应电流较大的刻度上，且温度刻度不均匀C ．高温对应电流较大的刻度上，且温度刻度均匀D ．高温对应电流较大的刻度上，且温度刻度不均匀11．关于传感器的作用，下列说法正确的是（ ）A ．通常的传感器可以直接用来进行自动控制B ．传感器可以将感受到的一些信息转换为电学量C ．传感器可以将所有感受到的信息都转换为电学量D ．以上说法均不正确12．动圈式话筒和磁带录音机都应用了电磁感应现象，如图甲所示是话筒原理图，如图乙所示是录音机的录音、放音原理图，由图可知，下列说法错误的是（ ）图甲 图乙A ．话筒工作时磁铁不动，线圈振动而产生感应电流B ．录音机放音时变化的磁场使放音磁头线圈中产生感应电流C ．录音机放音时线圈中变化的电流在磁头缝隙处产生变化的磁场D．录音机录音时线圈中变化的电流在磁头缝隙处产生变化的磁场13．如图所示为某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻、R2为定值电阻，A、B接监控装置，则下列说法正确的是①当有人通过而遮蔽光线时，A、B间的电压增大②当有人通过而遮蔽光线时，A、B间的电压减小③当仅增大R2的阻值时，A、B间的电压增大④当仅减小R2的阻值时，A、B间的电压增大A．①③B．①④C．②③D．②④14．有一种测量体重的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表G（实质上是电流表），不计踏板的质量，已知电流表的量程为2A，内阻RG为1Ω；电源电动势为12V，内阻r为1Ω，压力传感器的电阻R随压力F变化的函数式为R=30–0.01F （F和R的单位分别是N和Ω）。
下列说法正确是（）A．压力越大电阻越大B．该秤能测量的最大体重是2500NC．该秤零刻度线（即踏板空载时刻度线）应标在电流表G刻度盘0A处D．该秤可以通过电路规律转换成F=3200-1200I关系进行刻度转换15．如图甲所示为恒压电源给光敏电阻R供电时，流过此电阻的电流和其所受光照强度的关系图像。
某同学利用此光敏电阻设计了一个台灯的自动控制电路，如图乙所示，T为一自耦式变压器，下列说法正确的是（）A．仅光照变强，R的阻值变大B．仅光照变强，R中的电流变小C．仅滑片P下滑，L中的电流频率变小D．仅滑片P下滑，T的输入功率变小二、填空题16．电子秤中常用的一种力传感器是由金属梁和________制成。
________是一种敏感元件，多用________材料制成。
17．与金属不同的是，有些半导体的导电能力随温度的升高而________，故可以用半导体材料制作________。
18．如图所示的电路中，当R'受到强光的照射下，小灯L__________发光；当用遮光板盖住R'时，小灯L__________发光。
（均选填“不会”或“会”）19．如图为利用光敏电阻设计的行人监控装置原理图。
R1为光敏电阻，其阻值随光照减弱而增大，R2为定值电阻，A、B 接监控器，其在电路中的作用相当于一个定值电阻，电源电压不变。
当有人走过通道，光线受到遮挡时，加在监控器上的电压将_________________（选填“增大”、“减小”或“不变”），通过R1的电流将___________（选填“增大”、减小”或“不变”）。
20．如图是“用DIS探究向心力与哪些因素有关”的实验仪器，该实验采用的方法是_______________；该实验中需要用到的传感器是__________________。
21．如图所示是小明设计的一种自动测定水箱内水位的装置，R是一种滑动变阻器，它的金属滑片是杠杆的一端，从水位表指针所指的刻度就可知道水箱内水位的高低，从图中可知：水位表是由________改装而成．当水面上升时，滑片________（填向上移动或者向下移动），滑动变阻器连入电路电阻________，电流________，水量表示数________．22．温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随着温度变化的特性来工作的，如图甲所示，电源的电动势E=9.0 V，内阻不计；G为灵敏电流计，内阻R x保持不变；R为热敏电阻，其电阻阻值与温度的变化关系如图乙所示，闭合开关S，当R的温度等于20℃时，电流表示数I1=2 mA：当电流表的示数I2=3.6 mA 时，热敏电阻的温度是____________23．目前有些居民区内楼道灯的控制，使用的是一种延时开关，该延时开关的简化原理如图所示．图中D是红色发光二极管(只要有很小的电流通过就能使其发出红色亮光)，R为限流电阻，K为按钮式开关，虚线框内S表示延时开关电路，当按下K接通电路瞬间，延时开关触发，相当于S闭合，这时释放K后，延时开关S约在1 min后断开，灯泡熄灭．根据上述信息和原理图，我们可推断：按钮开关K按下前，发光二极管是________(填“发光的”或“熄灭的”)，按钮开关K按下再释放后，灯泡L发光持续时间约________ min.这一过程中发光二极管是________．限流电阻R的阻值和灯丝电阻R L相比，应满足R________R L的条件．24．一般的电熨斗用合金丝作发热元件，合金丝电阻随温度t变化的关系如图实线①所示．由于环境温度以及熨斗的散热功率不同，因而熨斗的温度可能会在较大范围内波动，易损坏衣物．有一种用主要成分为BaTIO3，被称为“PTC”的特殊材料作发热元件的电熨斗，具有升温快、能自动控制温度的特点．PTC材料的电阻随温度变化的关系如图实线②所示．根据图线分析：通电一段时间后电熨斗温度t自动地稳定在________＜t＜________范围之内．（填下标数字）25．图为用电源、电磁继电器、滑动变阻器、绿灯泡、小电铃、半导体热敏电阻、开关、导线等组成的一个高温报警器电路图，要求是：正常情况绿灯亮，有险情时电铃报警，则图中的甲是________；乙是________；丙是________．26．在空调机、电饭锅、电冰箱、日光灯等家用电器中没有利用温度传感器的是____三、解答题27．某些非电磁量的测量是可以通过一些相应的装置转化为电磁量来测量的。
一平行板电容器的两个极板竖直放置在光滑的水平平台上，极板的面积为S ，极板间的距离为d ，电容器的电容公式为C E S d（E 是常数但未知）。
