中考物理专题41 中考传感器问题(原卷版)

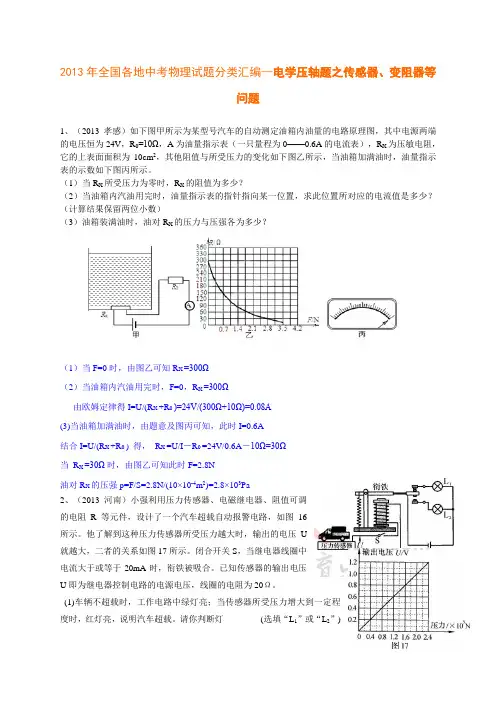

2013年全国各地中考物理试题分类汇编--电学压轴题之传感器、变阻器等问题1、（2013孝感）如下图甲所示为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压恒为24V，R0=10Ω，A为油量指示表（一只量程为0——0.6A的电流表），R X为压敏电阻，它的上表面面积为10cm2，其他阻值与所受压力的变化如下图乙所示，当油箱加满油时，油量指示表的示数如下图丙所示。

（1）当R X所受压力为零时，R X的阻值为多少？（2）当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（计算结果保留两位小数）（3）油箱装满油时，油对R X的压力与压强各为多少？（1）当F=0时，由图乙可知R X =300Ω（2）当油箱内汽油用完时，F=0，R X =300Ω由欧姆定律得I=U/(R X +R0 )=24V/(300Ω+10Ω)=0.08A(3)当油箱加满油时，由题意及图丙可知，此时I=0.6A结合I=U/(R X +R0 ) 得，R X =U/I－R0 =24V/0.6A－10Ω=30Ω当R X =30Ω时，由图乙可知此时F=2.8N油对R X的压强p=F/S=2.8N/(10×10-4m2)=2.8×103Pa2、（2013河南）小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图16所示。

他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图17所示。

闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。

已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。

(1)车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载。

请你判断灯________ (选填“L1”或“L2”)是红灯。

(2)某水平公路桥禁止质量大于或等于20t 的车辆通行，要用小强设计的装置为此桥报警，R 的阻值应调节为多少?（g 取10N/kg ）(3)在水平路面上，要使该装置报警，通过车辆的最小重力为多少？ (4)请你运用所学物理知识，说明超载的一项危害。

中小学教学参考资料教学设计教育论文随堂检测2020年湖北省宜昌市初中学业水平考试物理･化学试题一､选择题1. 小明乘坐爸爸驾驶的汽车停在路口等红灯，他看着右側窗外并排停着的汽车，突然觉得自己乘坐的汽车向后退去了，对这个现象以下说法正确的是A. 小明产生了幻觉B. 一定是小明爸爸突然在“倒车”C. 以右侧汽车为参照物，小明的汽车向后运动D. 小明的汽车与右侧的汽车始终相对静止2. 生活中经常用“高”来形容声音，以下的“高”描述音调的是A. 男高音歌唱家B. 请勿在公共场合高声喧哗C. 引吭高歌D. 不敢高声语，恐惊天上人3. 如图所示的光现象中，可用光的反射原理解释的是（）A. 墙上手影“孔雀”B. 水中“折笔”C. 湖面月影D. 树荫下的“光斑”4. 一般来说物质遵从热胀冷缩规律，当物体发生“热胀”时，以下说法正确的是A. 物体体积变小B. 物体密度变小C. 物体质量变大D. 物体没有任何变化5. 投向篮筐的篮球在空中运动的过程中，下列说法正确的是A. 篮球的运动状态没有改变B. 篮球离手后继续向上运动是因为惯性C. 篮球受到了手的推力D. 篮球上升过程中不受力的作用6. 下列实例中，没有用到“流体流速快的位置压强小”这个原理的是A. 用吸管吸起杯中饮料B. 列车站台边缘设置“安全线”C. 两艘轮船不得并排疾驶D. 窗外沿墙面吹风，窗帘飘向窗外7. 如图用4N的水平推力把重2N的物理书压在竖直黒板上静止，下列说法正确的（）A. 书对黑板的压力与黑板对书的支持力彼此平衡B. 黑板对书的摩擦力为4NC. 书受到摩擦力的方向竖直向下D. 书受到两对平衡力的作用8. 生产生活中常常会用到各种机械设备，下列说法中不正确的是A. 任何机械设备的效率总小于1B. 减小机械内部摩擦可以提高其效率C. 提高机械设备的效率可以节能减排D. 用机械设备做功越快，其效率越高9. 如图所示，在高速公路连续下坡的路段，公路的右侧修建有一条斜向上的碎石路，叫“避险车道”｡司机若发现车失灵，可以把车开入避险车道避免车祸｡以下说法错误的是A. 避险车道的碎石是为了增大摩擦B. 汽车冲入避险车道后机械能增大C. 汽车冲入避险车道后，动能转化为势能和内能D. 汽车若超速，可能冲出避险车道10. 如图为工地搬运砖头的独轮车，人抬起车把时，车体可以看成个杠杆，关于这个杠杆下列说法正确的是A. 手握的位置靠近把手末端时更费力B. 砖头位置远离车轮时抬起更省力C. 轮子的中心是杠杆的支点D 图中拉力F大于重力G11. 下列现象能说明分子做无规则运动的是A. 清晨湖面上雾气腾腾B. 百花绽放时花香四溢C. 汽车驶过后尘土飞D. 寒冬腊月里大雪纷飞12. 下列通过做功方式改变物体内能的是A. 双手互搓手掌变热B. 烤火时手掌变热C. 用热水洗手时手掌变热D. 抱热水袋手掌变热13. 交警查“酒驾”的测试仪内部有一个酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度的增大而减小。

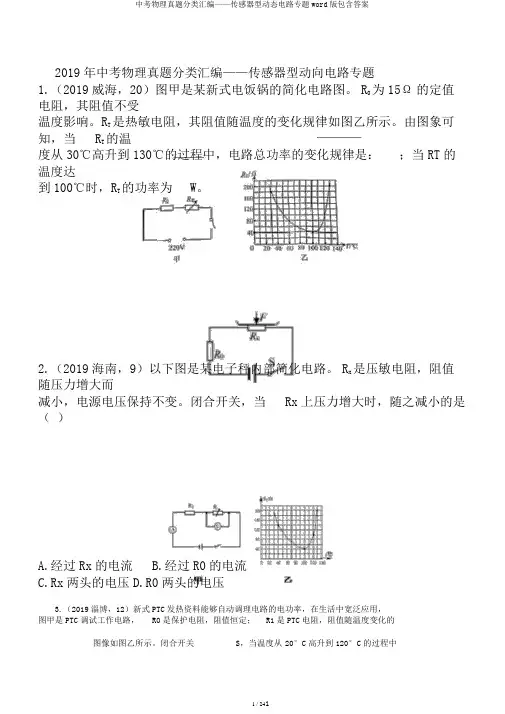

2021年中考物理考点专项复习—传感器型动态电路1．（2021威海模拟）如图是拍摄机动车闯红灯的工作原理示意图。

光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。

则下列说法中正确的是（）A．只要光控开关接收到红光，摄像系统就会自动拍摄B．若将光控开关和压力开关并联，也能起到相同的作用C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．只要机动车驶过埋有压力开关的路口，摄像系统就会自动拍摄2．（2021长沙模拟）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。

R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙，下列分析正确的是（）A．体温越高，R的阻值越小B．体温越高，电压表示数越大C．体温越高，电压表示数越小D．体温越低，电压表示数越小3．（2021临沂模拟）在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器。

电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑。

图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻R x安装在踏板上，其电阻与所受压力的关系如图乙所示。

下列分析正确的是（）A．电阻R0与R x并联B．圆圈处的电表为电压表C．运动员起跑时，用力踩踏板，R0两端的电压变小D．运动员没有踩踏板时，电路消耗的总功率最小4．（2021长春模拟）如图甲是家用电辅热式平板太阳能热水器，如图乙是其储水箱水位探测电路原理图，其中电源电压为24V，A为电流表改装成的水位指示表，R0阻值为10Ω，R x 为压敏电阻，其阻值与储水箱水深h的关系如图丙所示。

下列说法正确的是（）A．储水箱中的水量增多时，R x的阻值变大B．储水箱中的水量增多时，电流表的示数变大C．储水箱水深为0.8m时，电流表的示数为0.8AD．储水箱中的水量减少时，电路消耗的总功率变大5．（2021深圳模拟）空气污染指数（API﹣﹣AirPollutionIndex的英文缩写）越高，空气污染越严重。

2021年中考物理考点专项复习——传感器型动态电路1.（2021泰安六中模拟）热敏电阻的阻值是随环境温度的增大而减小的。

要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（）A．B．C．D．2.（2021广州天河区模拟）图8为某款测温仪的原理图，R是热敏电阻，用于靠近人体测温，R为定值电阻，电源电压不变；当被测温者体温较高时，电流表示数变大．关于此测温仪，下列分析正确的是（）A．R的阻值随着被测者体温升高而变大B．被测者体温越高，R的电功率越大C．R两端电压不随被测者体温的变化而变化D．被测者体温越高，R的电功率越小3.（2021张家界模拟）如图是一个厨房天然气安全监控的部分电路原理图．电源电压不变，为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是A．电压表的示数变大B．气敏电阻R的阻值变大C．通过电阻的电流变小D．气敏电阻R两端电压变大4．（2021黔东南模拟）在新冠肺炎期间，常用到非接触式红外线测温枪（如图甲），图乙是它的工作原理图。

R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化如图丙。

对该电路分析正确的是（）A．图乙中的显示仪是由电流表改装而成的B．体温越高，R的阻值越大C．体温越高，显示仪的示数越小D．体温越高，显示仪的示数越大5.（2021额尔古纳模拟）疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。

正常条件下关于此测温仪，下列分析正确的是（）A. 显示仪是由电流表改装成的B. 被测温者温度越高，电路消耗的电功率越大C. 热敏电阻R随着温度的升高阻值增大D. 将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小6.（2021石家庄长安区模拟）如图是一种“闯红灯违规证据采集器”的工作原理图光控开关接收到红光时会自动闭合，压敏电阻受到车辆的压力时其阻值变小电磁铁的上端为___________极，电磁铁中的电流___________（选填“变大”、“变小”或“不变”），电磁铁的磁性变___________（选填“强”或“弱”），电控照相机工作，拍摄违规车辆。

物理试题1. 学习物理对开发大脑有特殊功能，通过物理学习，我们养成了观察、思考和质疑的习惯，下列有关生活中的物理知识说法正确的是（ ）A. 电动机是依据电磁感应来工作的B. 九年级物理课本长约8cmC. V·A 是电功的单位D. 家庭电路中，控制各灯具的开关都装在相线上，确保断开开关时灯具上不带电 2. 在地球上，生灵之声包含着丰富多彩的情感，天地之声吐露着无穷无尽的秘密，根据所学物理知识，下列说法错误的是（ ）A. 交响音乐会中，我们通过音色能分辨出乐器的种类B. 声音在真空中的传播速度大于在空气中的传播C. 火山喷发、雷暴、泥石流等自然灾害，发生前会先发出次声波D. 中考期间，学校周边道路禁止鸣笛，这是在声源处减弱噪声3. 清晨，太阳从东方冉冉升起，云缝中射出道道霞光，它让我们的大千世界五彩缤纷，让我们的世界拥有了无穷奥妙。

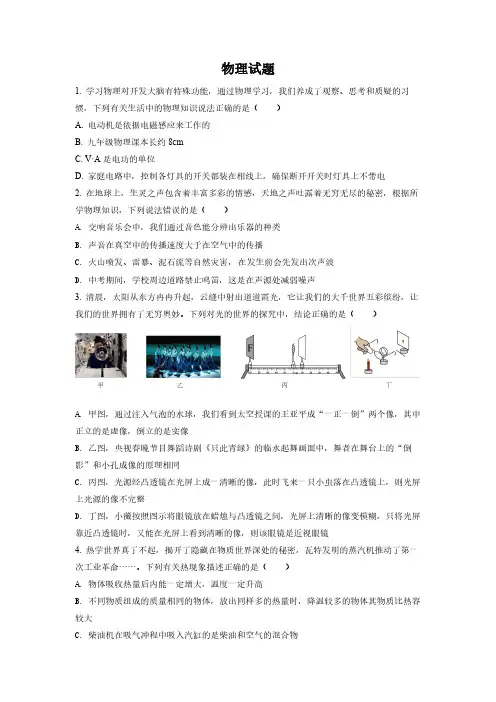

下列对光的世界的探究中，结论正确的是（ ）A. 甲图，通过注入气泡的水球，我们看到太空授课的王亚平成“一正一倒”两个像，其中正立的是虚像，倒立的是实像B. 乙图，央视春晚节目舞蹈诗剧《只此青绿》的临水起舞画面中，舞者在舞台上的“倒影”和小孔成像的原理相同C. 丙图，光源经凸透镜在光屏上成一清晰的像，此时飞来一只小虫落在凸透镜上，则光屏上光源的像不完整D. 丁图，小薇按照图示将眼镜放在蜡烛与凸透镜之间，光屏上清晰的像变模糊，只将光屏靠近凸透镜时，又能在光屏上看到清晰的像，则该眼镜是近视眼镜4. 热学世界真了不起，揭开了隐藏在物质世界深处的秘密，瓦特发明的蒸汽机推动了第一次工业革命……。

下列有关热现象描述正确的是（ ）A. 物体吸收热量后内能一定增大，温度一定升高B. 不同物质组成的质量相同的物体，放出同样多的热量时，降温较多的物体其物质比热容较大C. 柴油机在吸气冲程中吸入汽缸的是柴油和空气的混合物在D. 登山运动员在高山上用高压锅煮饭，是因为高山上气压小，液体沸点低，米饭不易煮熟 5. 物理学的许多概念来自于生产、生活，人们对力的认识也是从日常生活开始的。

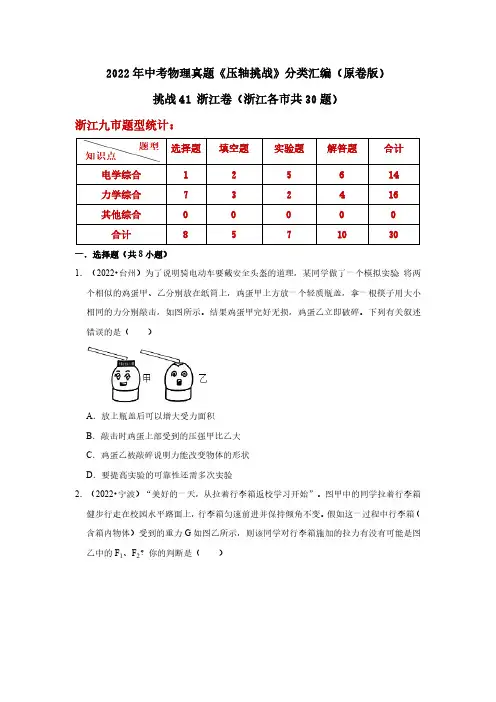

2022年中考物理真题《压轴挑战》分类汇编（原卷版）挑战41 浙江卷（浙江各市共30题）浙江九市题型统计：选择题填空题实验题解答题合计电学综合125614力学综合732416其他综合00000合计8571030一．选择题（共8小题）1．（2022•台州）为了说明骑电动车要戴安全头盔的道理，某同学做了一个模拟实验：将两个相似的鸡蛋甲、乙分别放在纸筒上，鸡蛋甲上方放一个轻质瓶盖，拿一根筷子用大小相同的力分别敲击，如图所示。

结果鸡蛋甲完好无损，鸡蛋乙立即破碎。

下列有关叙述错误的是（ ）A．放上瓶盖后可以增大受力面积B．敲击时鸡蛋上部受到的压强甲比乙大C．鸡蛋乙被敲碎说明力能改变物体的形状D．要提高实验的可靠性还需多次实验2．（2022•宁波）“美好的一天，从拉着行李箱返校学习开始”。

图甲中的同学拉着行李箱健步行走在校园水平路面上，行李箱匀速前进并保持倾角不变。

假如这一过程中行李箱（含箱内物体）受到的重力G如图乙所示，则该同学对行李箱施加的拉力有没有可能是图乙中的F1、F2？你的判断是（ ）A．F1可能，F2不可能B．F1不可能，F2可能C．F1和F2都可能D．F1和F2都不可能3．（2022•湖州）要测未知电阻R x的阻值，现提供电压未知的电源、2只电流表、阻值为20欧姆的定值电阻R0、未知电阻R x、开关、导线若干。

小路同学设计了如图甲所示电路图，并据图连接电路，闭合开关S，电流表A1和A2的示数分别如图乙和图丙所示，则R x 的阻值为（ ）A．5欧姆B．10欧姆C．15欧姆D．20欧姆4．（2022•绍兴）小敏在做“研究杠杆平衡条件”的实验时，先后出现杠杆右端下降的现象。

为使杠杆水平平衡，下列操作正确的是（ ）A．图甲中平衡螺母向左调节；图乙中右侧钩码向左移动B．图甲中平衡螺母向左调节；图乙中右侧钩码向右移动C．图甲中平衡螺母向右调节；图乙中左侧钩码向左移动D．图甲中平衡螺母向右调节；图乙中左侧钩码向右移动5．（2022•温州）将小球竖直向上抛出后，每隔0.1秒的位置如图所示。

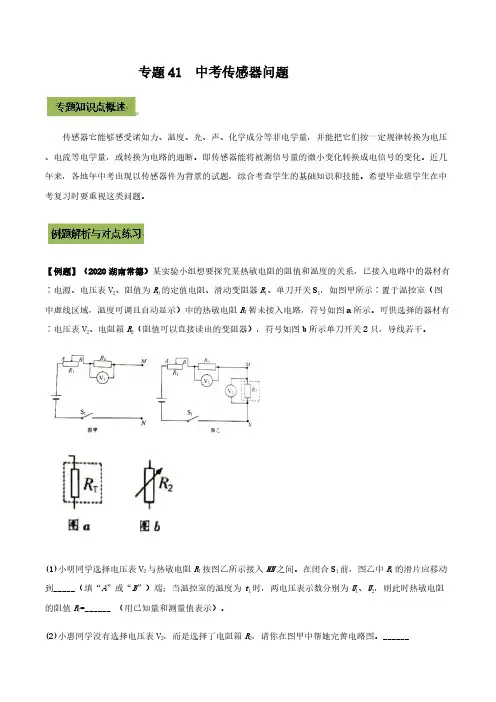

专题41 中考传感器问题传感器它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按一定规律转换为电压、电流等电学量，或转换为电路的通断。

即传感器能将被测信号量的微小变化转换成电信号的变化。

近几年来，各地年中考出现以传感器件为背景的试题，综合考查学生的基础知识和技能。

希望毕业班学生在中考复习时要重视这类问题。

【例题】（2020湖南常德）某实验小组想要探究某热敏电阻的阻值和温度的关系，已接入电路中的器材有∶电源、电压表V2、阻值为R0的定值电阻、滑动变阻器R1、单刀开关S1，如图甲所示∶置于温控室（图中虚线区域，温度可调且自动显示）中的热敏电阻R T暂未接入电路，符号如图a所示。

可供选择的器材有∶电压表V2、电阻箱R2（阻值可以直接读出的变阻器），符号如图b所示单刀开关2只，导线若干。

(1)小明同学选择电压表V2与热敏电阻R T按图乙所示接入MN之间。

在闭合S1前，图乙中R1的滑片应移动到_____（填“A”或“B”）端；当温控室的温度为t1时，两电压表示数分别为U1、U2，则此时热敏电阻的阻值R T=______ （用已知量和测量值表示）。

(2)小惠同学没有选择电压表V2，而是选择了电阻箱R2，请你在图甲中帮她完善电路图。

______(3)在小惠设计的实验中，热敏电阻的阻值R T ，满足的关系式为______________。

A ． R T =R 0 B. R T =R 1 C.R T =R 2(4)通过实验探究，小明和小惠都得出了热敏电阻阻值随温度变化的规律，如图丙中的图像曲线所示，此规律是∶___________________________。

【对点练习】如图甲是某生产流水线上的产品输送及计数装置示意图．其中S 为激光源，R 1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R 2为定值保护电阻，a 、b 间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S 与R 1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V ，保护电阻R 2的阻值为400Ω．则（ ）A ．有光照射时光敏电阻R 1的阻值为800ΩB ．有光照射和无光照射时保护电阻R 2两端的电压之比为1：2C ．有光照射和无光照射时光敏电阻的阻值之比为1：2的D．每lh通过S与R1之间的产品个数为6000个【对点练习】体感器的可以把力学物理量转化成电学信号，然后通过相互之间的函数关系，直接引用力的大小。
